Новые возможности поиска и графического представления информации базы данных по основным параметрам гигантского дипольного резонанса ядер В. В. Варламов, И. А. Ехлаков, С. Ю. Комаров, Н. Н. Песков, О. В. Семенов, М. Е. Степанов Центр данных фотоядерных экспериментов Научно-исследовательский институт ядерной физики им. Д. В. Скобельцына Московский государственный университет им. М. В. Ломоносова
ЦДФЭ НИИЯФ МГУ Одна из главных задач научного сервиса — обеспечение эффективного доступа исследователя к данным и знаниям, накопленным ранее, с целью создания ему комфортных условий для получения знаний новых. Путь ЦДФЭ — создание системы полных баз ядерных данных.

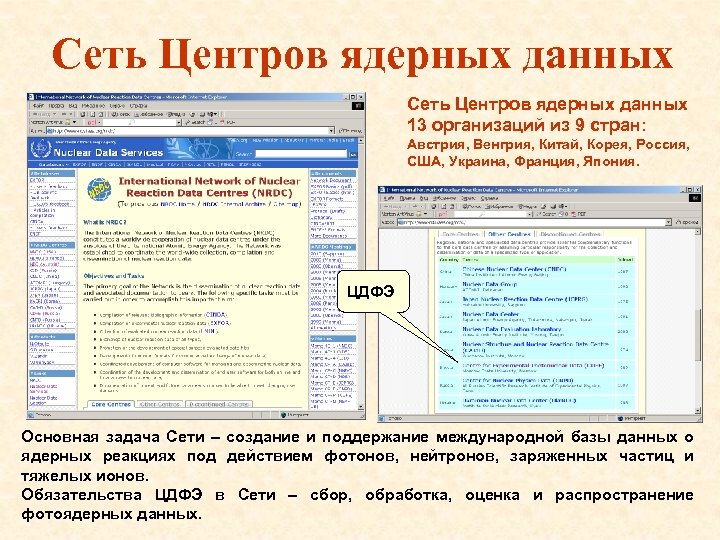

Сеть Центров ядерных данных 13 организаций из 9 стран: Австрия, Венгрия, Китай, Корея, Россия, США, Украина, Франция, Япония. ЦДФЭ Основная задача Сети – создание и поддержание международной базы данных о ядерных реакциях под действием фотонов, нейтронов, заряженных частиц и тяжелых ионов. Обязательства ЦДФЭ в Сети – сбор, обработка, оценка и распространение фотоядерных данных.
Web-сайт ЦДФЭ : http: //cdfe. sinp. msu. ru Параметры основных состояний всех известных ядер разнообразная информация о ядре в целом Огромное количество данных по ядерным реакциям под действием электронов, фотонов, нейтронов, заряженных частиц и тяжелых ионов Все опубликованные данные по ядерной спектроскопии всех известных ядер - характеристики состояний ядер, а также параметры -, - и -переходов между ними Параметры ГДР Большое количество данных о параметрах формы и размеров ядер Полная информация о публикациях по физике атомных ядер и ядерных реакций с 1912 года (начиная с пионерских работ Э. Резерфорда)

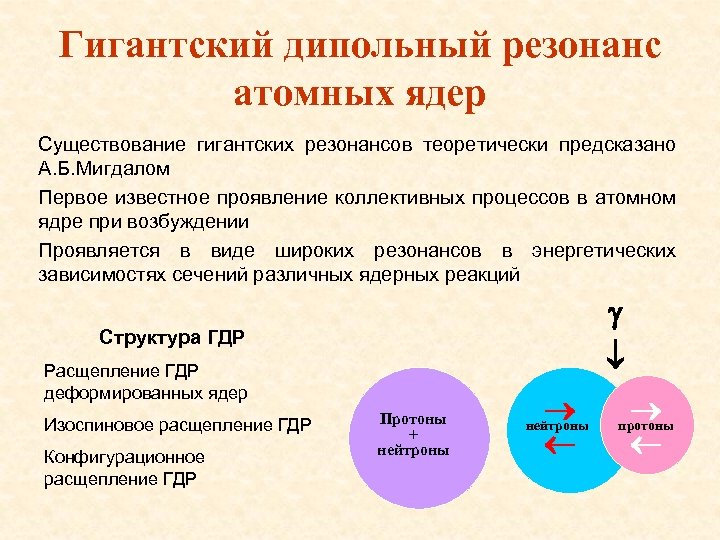

Гигантский дипольный резонанс атомных ядер Существование гигантских резонансов теоретически предсказано А. Б. Мигдалом Первое известное проявление коллективных процессов в атомном ядре при возбуждении Проявляется в виде широких резонансов в энергетических зависимостях сечений различных ядерных реакций Структура ГДР Расщепление ГДР деформированных ядер Изоспиновое расщепление ГДР Конфигурационное расщепление ГДР Протоны + нейтроны протоны

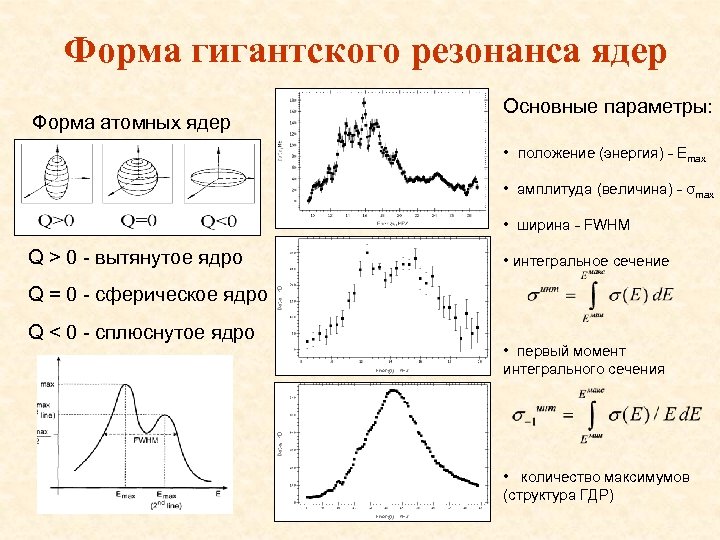

Форма гигантского резонанса ядер Форма атомных ядер Основные параметры: • положение (энергия) - Emax • амплитуда (величина) - σmax • ширина - FWHM Q > 0 - вытянутое ядро • интегральное сечение Q = 0 - сферическое ядро Q < 0 - сплюснутое ядро • первый момент интегрального сечения • количество максимумов (структура ГДР)
Применение данных по ГДР Данные о параметрах ГДР широко используются в фундаментальных и прикладных исследованиях: • разные разделы собственно ядерной физики ; • смежные области - ядерная энергетика (подкритичные реакторы, переработка радиоактивных отходов); - материаловедение; - элементный анализ; - неразрушающий контроль; - радиационные разделы медицины, биологии, химии, геологии и многих других наук. . .

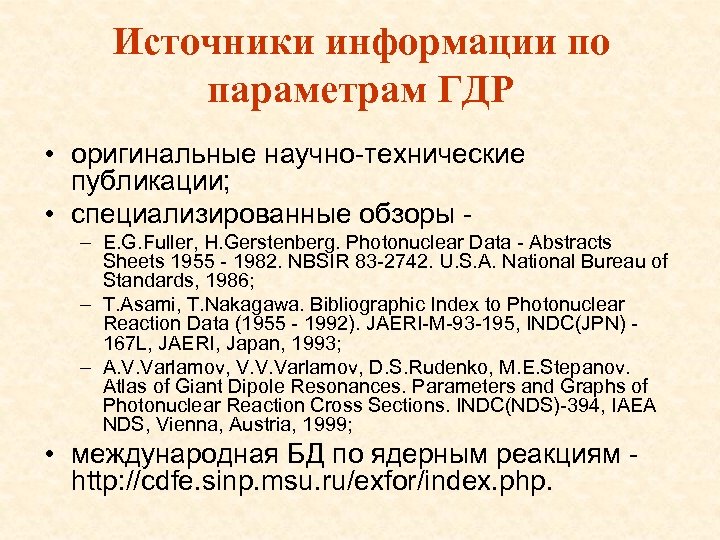

Источники информации по параметрам ГДР • оригинальные научно-технические публикации; • специализированные обзоры – E. G. Fuller, H. Gerstenberg. Photonuclear Data - Abstracts Sheets 1955 - 1982. NBSIR 83 -2742. U. S. A. National Bureau of Standards, 1986; – T. Asami, T. Nakagawa. Bibliographic Index to Photonuclear Reaction Data (1955 - 1992). JAERI-M-93 -195, INDC(JPN) 167 L, JAERI, Japan, 1993; – A. V. Varlamov, V. V. Varlamov, D. S. Rudenko, M. E. Stepanov. Atlas of Giant Dipole Resonances. Parameters and Graphs of Photonuclear Reaction Cross Sections. INDC(NDS)-394, IAEA NDS, Vienna, Austria, 1999; • международная БД по ядерным реакциям http: //cdfe. sinp. msu. ru/exfor/index. php.

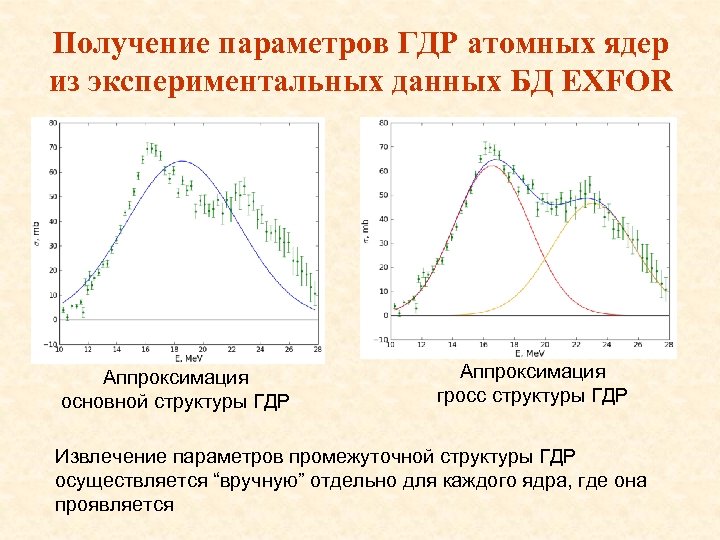

Получение параметров ГДР атомных ядер из экспериментальных данных БД EXFOR Аппроксимация основной структуры ГДР Аппроксимация гросс структуры ГДР Извлечение параметров промежуточной структуры ГДР осуществляется “вручную” отдельно для каждого ядра, где она проявляется

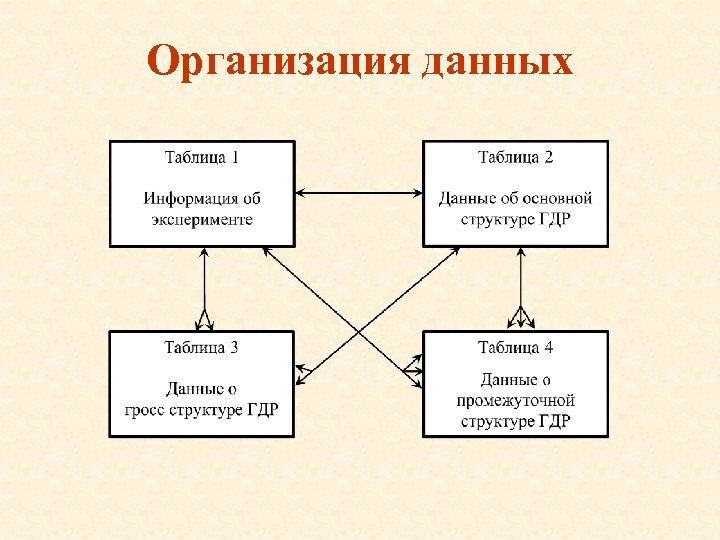

Организация данных
Электронная карта N – Z Основные реакции: • фотопоглощение (γ, abs) • полная фотонейтронная реакция (γ, Xn) • реакция с 1 нейтроном (γ, n) • реакция с 2 нейтронами (γ, 2 n) • реакция с 1 протоном (γ, p) • другие реакции Координаты N и Z; энергетическое положение зеленый; величина (амплитуда) коричневый; ширина – красный; площадь (интегральное сечение) – синий Быстрый поиск Расширенный поиск Быстрый поиск

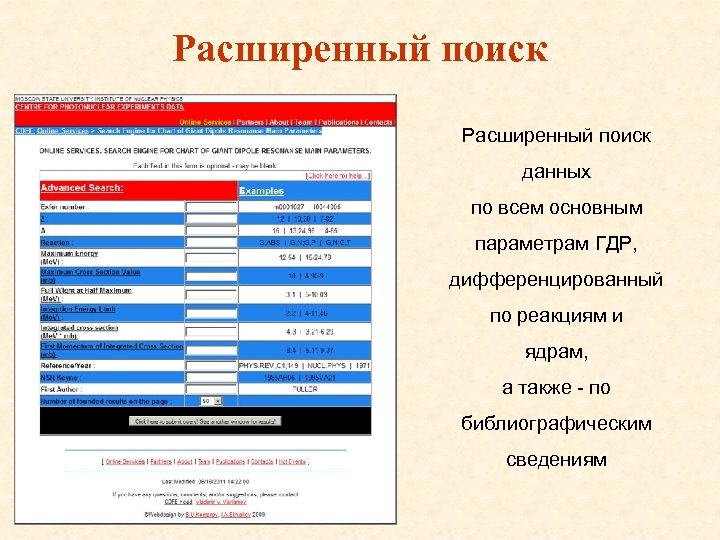

Расширенный поиск данных по всем основным параметрам ГДР, дифференцированный по реакциям и ядрам, а также - по библиографическим сведениям

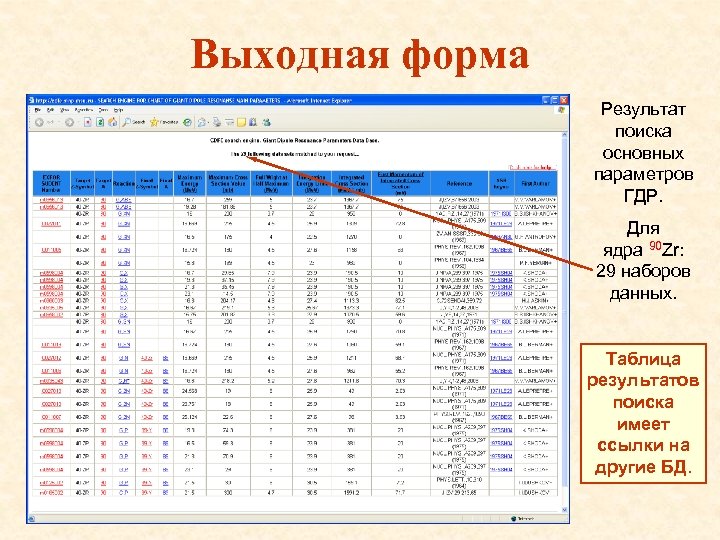

Выходная форма Результат поиска основных параметров ГДР. Для ядра 90 Zr: 29 наборов данных. Таблица результатов поиска имеет ссылки на другие БД.

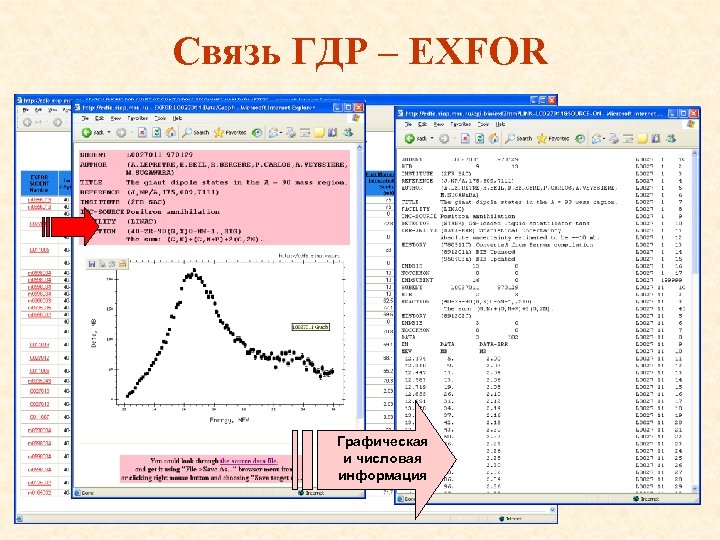

Связь ГДР – EXFOR Графическая и числовая информация

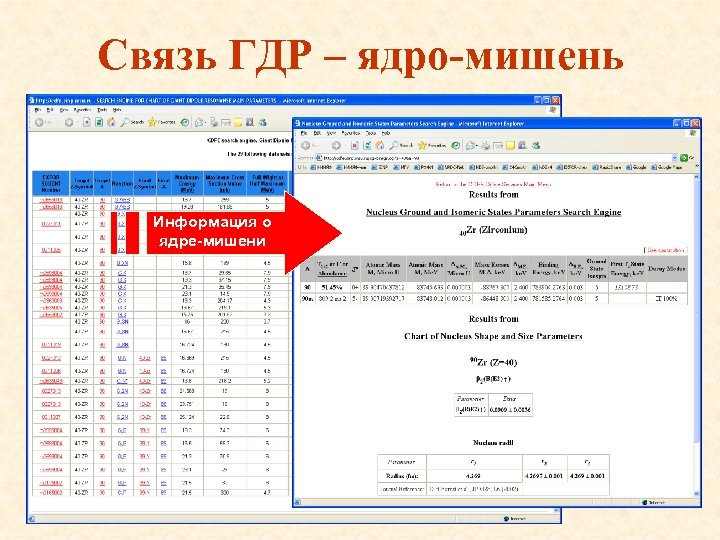

Связь ГДР – ядро-мишень Информация о ядре-мишени

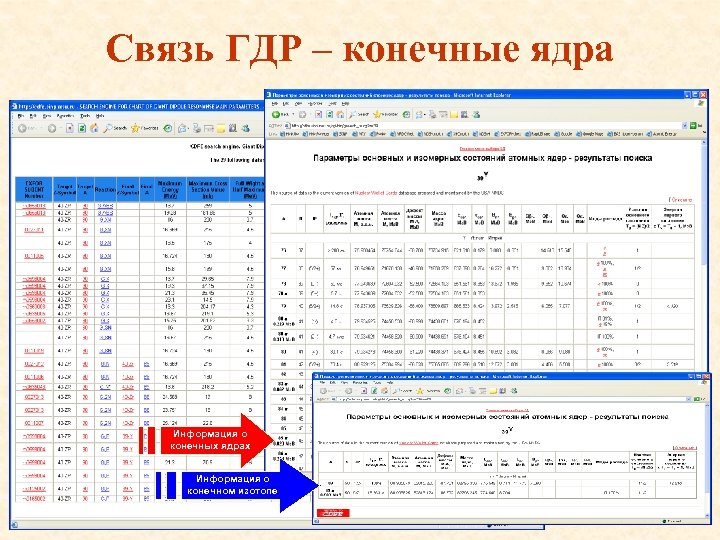

Связь ГДР – конечные ядра Информация о конечных ядрах Информация о конечном изотопе

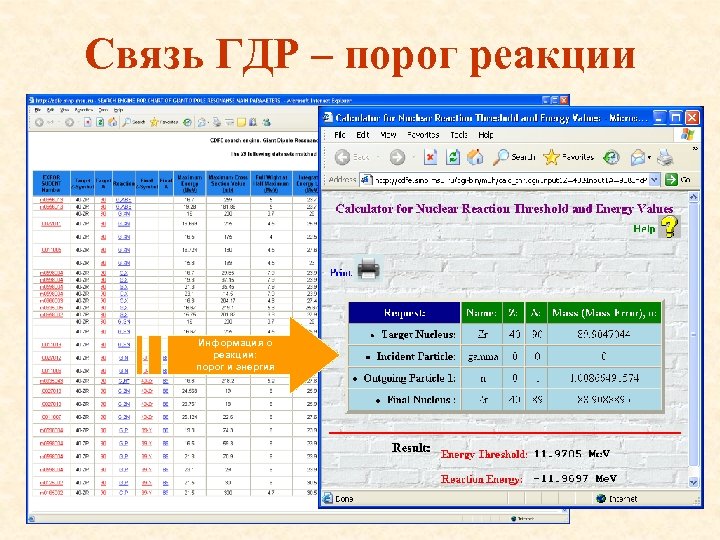

Связь ГДР – порог реакции Информация о реакции: порог и энергия

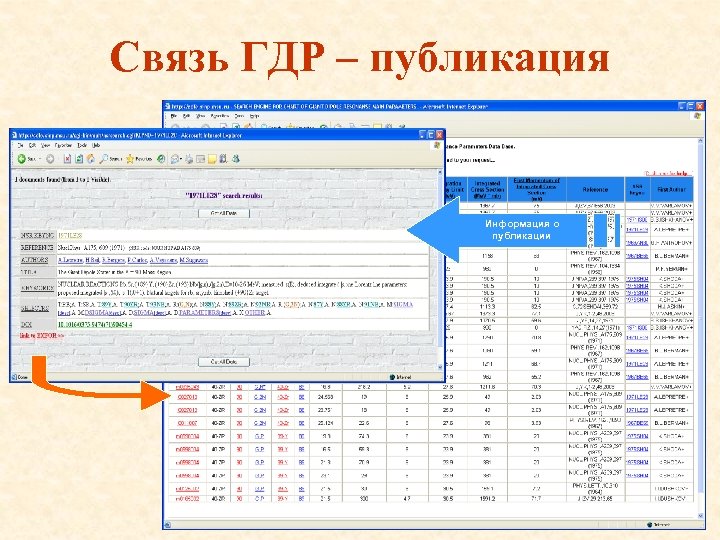

Связь ГДР – публикация Информация о публикации

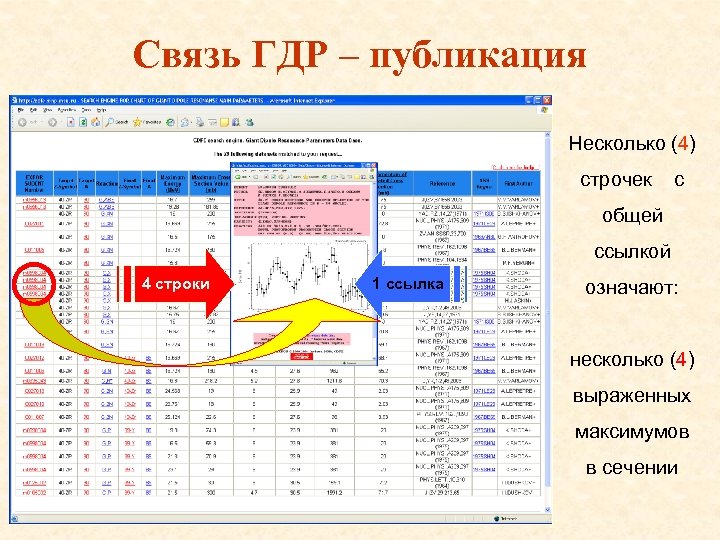

Связь ГДР – публикация Несколько (4) строчек с общей ссылкой 4 строки 1 ссылка означают: несколько (4) выраженных максимумов в сечении
ЦДФЭ НИИЯФ МГУ cdfe. sinp. msu. ru Спасибо за внимание!
