Новые технологии и оборудование для очистки Землесосные снаряды водоемов Занятие 1 Д. т. н. , проф. Арефьев Н. Н. 1

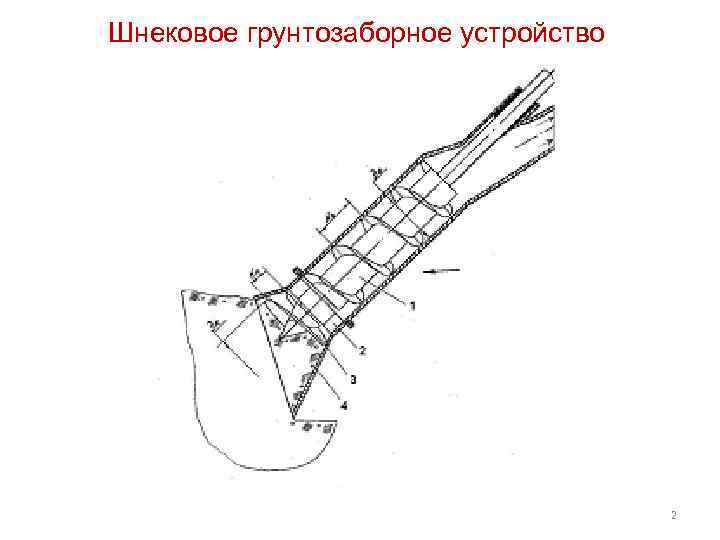

Шнековое грунтозаборное устройство 2
Земснаряд проекта 6000 3

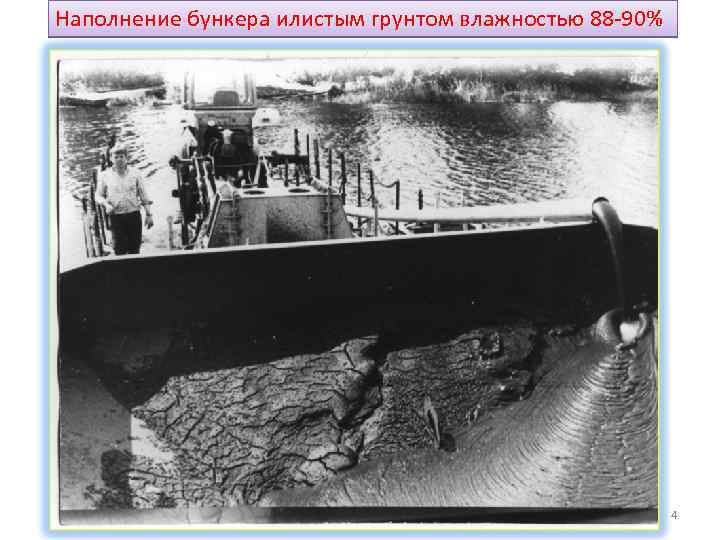

Наполнение бункера илистым грунтом влажностью 88 -90% 4

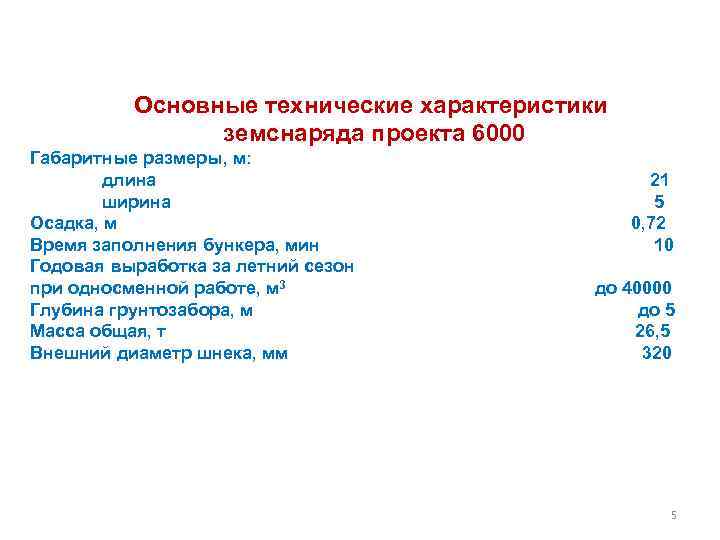

Основные технические характеристики земснаряда проекта 6000 Габаритные размеры, м: длина ширина Осадка, м Время заполнения бункера, мин Годовая выработка за летний сезон при односменной работе, м 3 Глубина грунтозабора, м Масса общая, т Внешний диаметр шнека, мм 21 5 0, 72 10 до 40000 до 5 26, 5 320 5

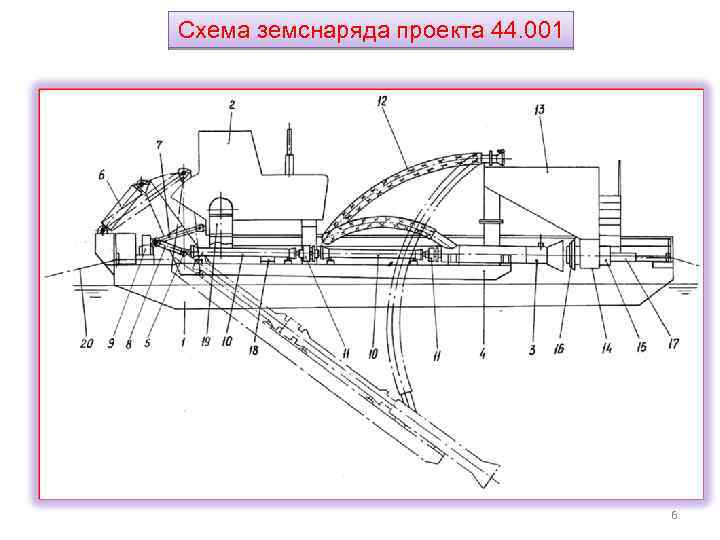

Схема земснаряда проекта 44. 001 6
Основные технические характеристики земснаряда проекта 44. 001 Габаритные размеры, м Высота борта, м Осадка с грузом, м носом кормой Глубина грунтозабора, м Производительность по сапропелю, м 3/ч Годовая выработка за летний сезон при односменной работе, м 3 12, 6 х4, 7 х3, 4 0, 9 0, 63 0, 43 до 5 60 до 20000 7

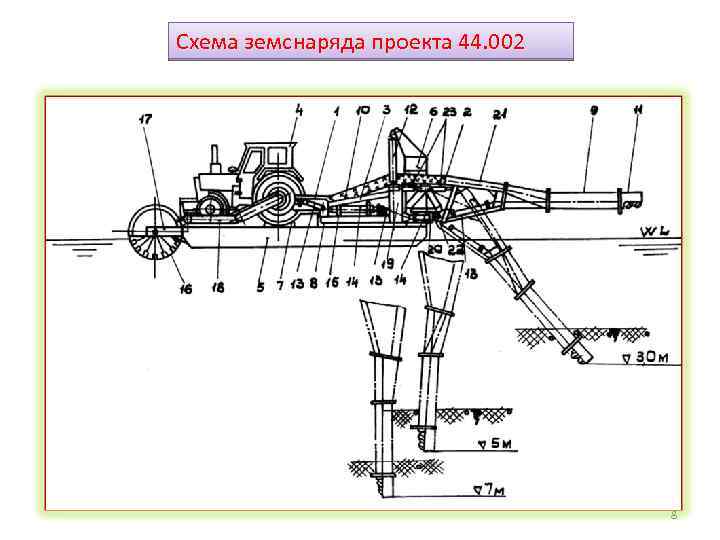

Схема земснаряда проекта 44. 002 8
Основные технические характеристики земснаряда проекта 44. 002 Габаритная длина с рамой по-походному, м Габаритная ширина, м Средняя осадка, м Длина понтона, м Ширина понтона, м Высота борта понтона, м Глубина грунтозабора (максимальная), м Годовая выработка за летний сезон при односменной работе, м 3 18, 8 4, 4 0, 5 9 1, 7 0, 8 7 до 100000 9

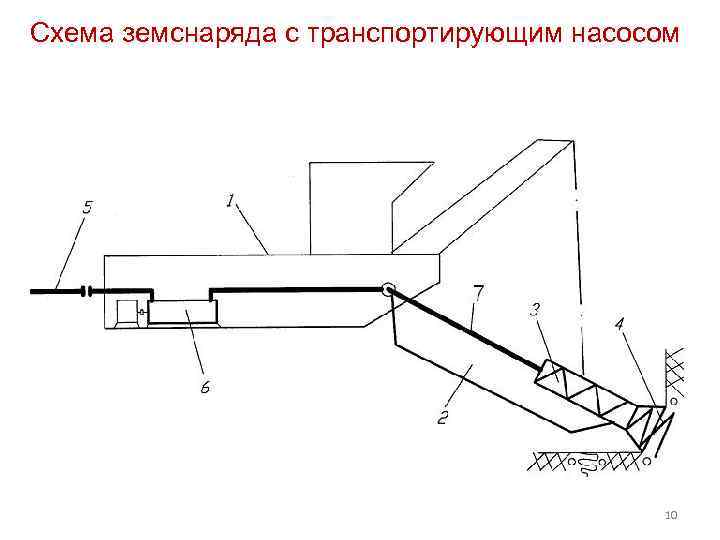

Схема земснаряда с транспортирующим насосом 10

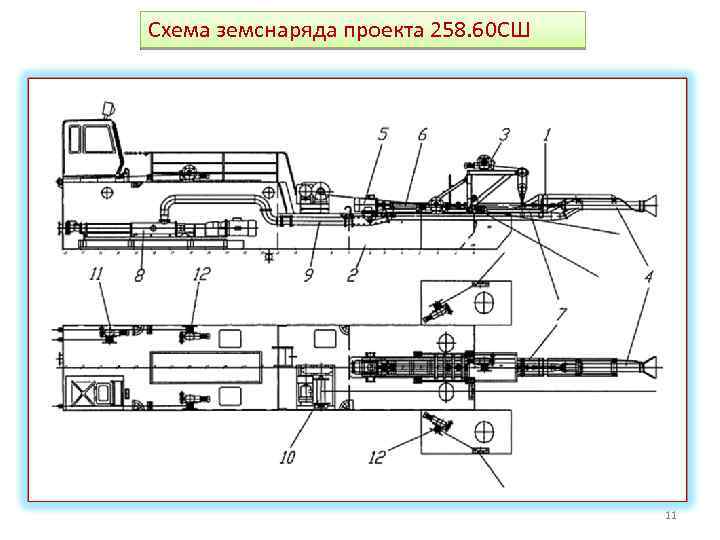

Схема земснаряда проекта 258. 60 СШ 11

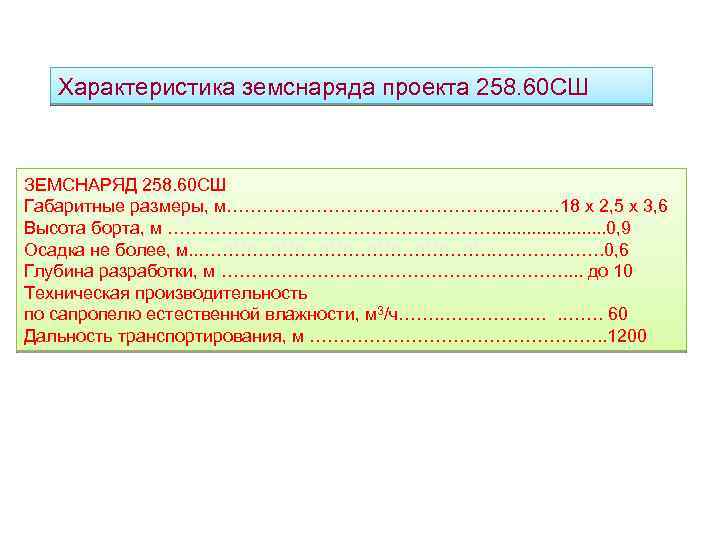

Характеристика земснаряда проекта 258. 60 СШ ЗЕМСНАРЯД 258. 60 СШ Габаритные размеры, м……………………. . ……… 18 х 2, 5 х 3, 6 Высота борта, м ………………………. . . 0, 9 Осадка не более, м. . ……………………. 0, 6 Глубина разработки, м …………………………. . до 10 Техническая производительность по сапропелю естественной влажности, м 3/ч……. ………………. 60 Дальность транспортирования, м ……………………. . 1200

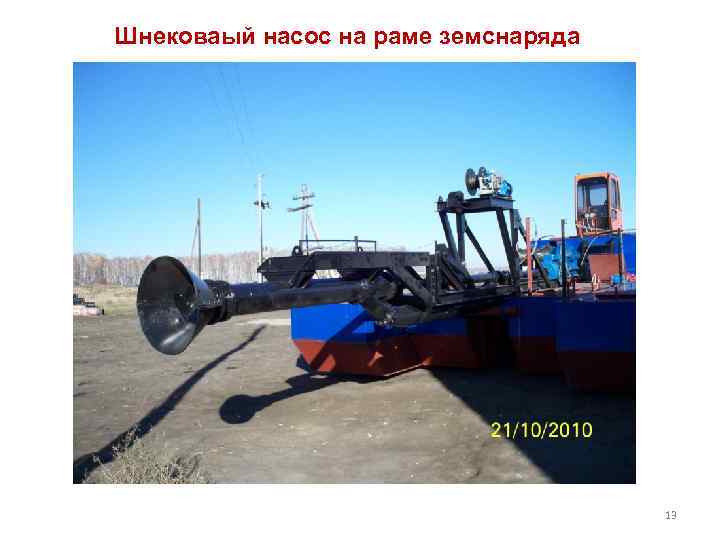

Шнековаый насос на раме земснаряда 13

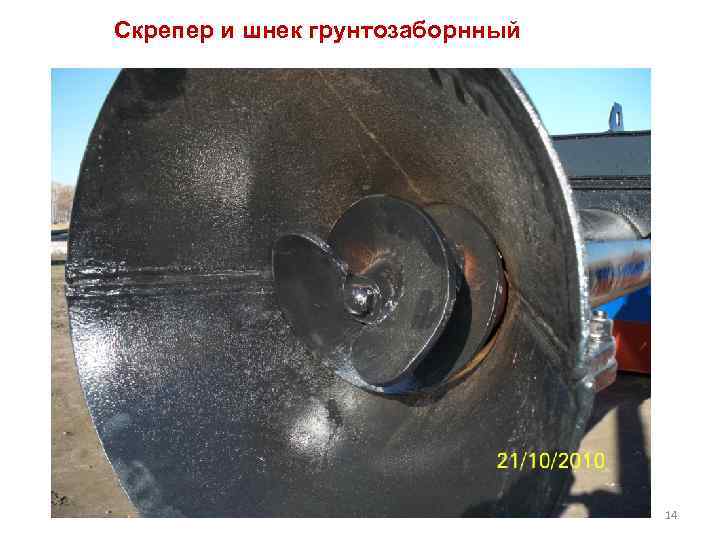

Скрепер и шнек грунтозаборнный 14

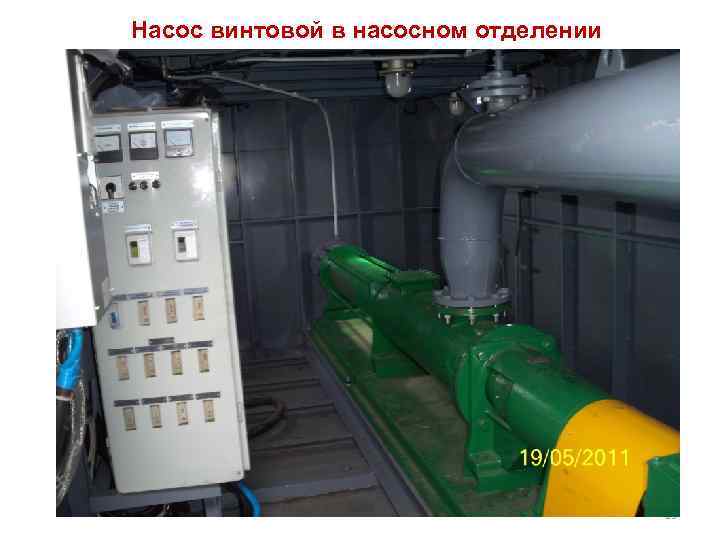

Насос винтовой в насосном отделении 15

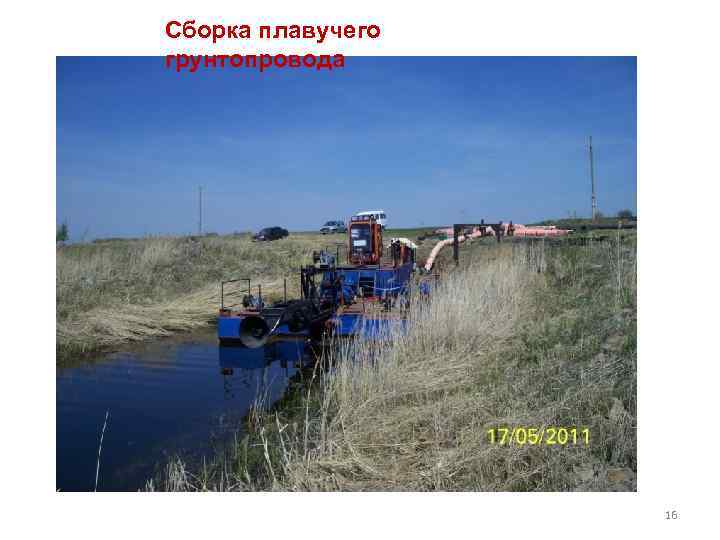

Сборка плавучего грунтопровода 16

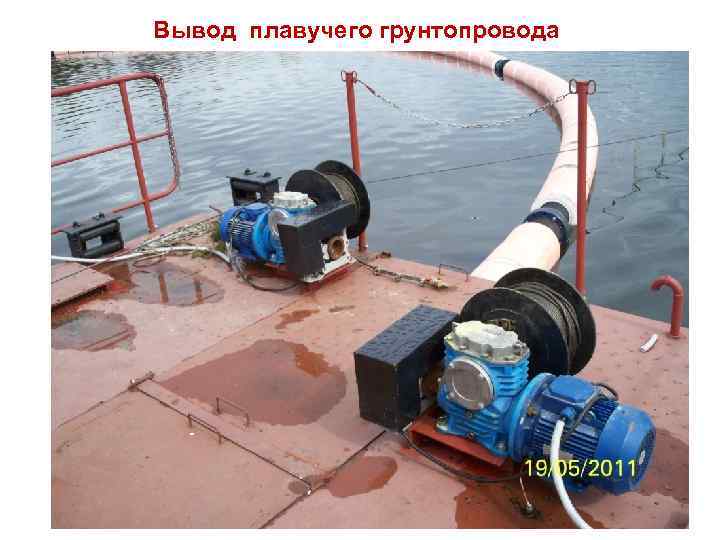

Вывод плавучего грунтопровода 17

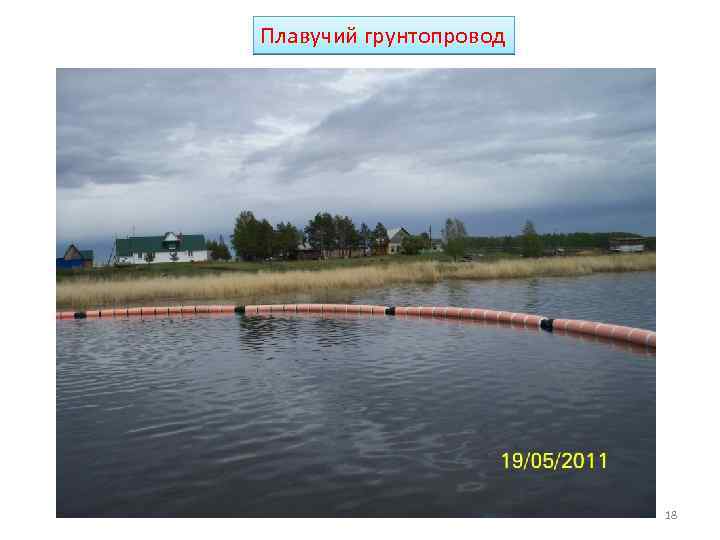

Плавучий грунтопровод 18

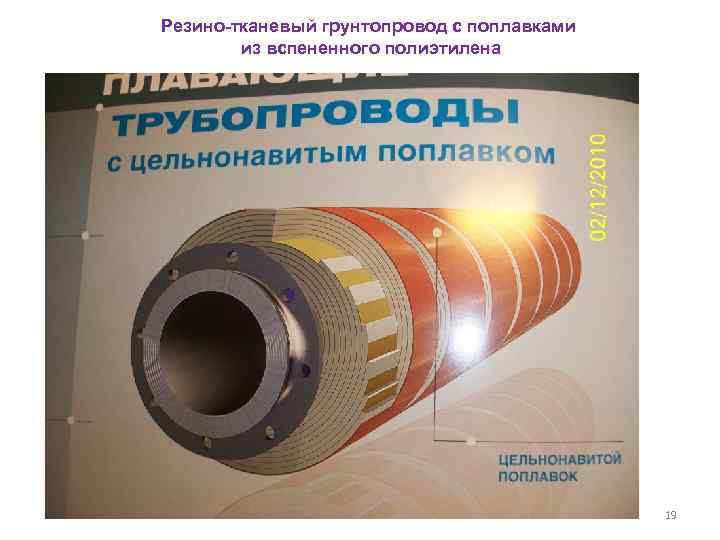

Резино-тканевый грунтопровод с поплавками из вспененного полиэтилена 19

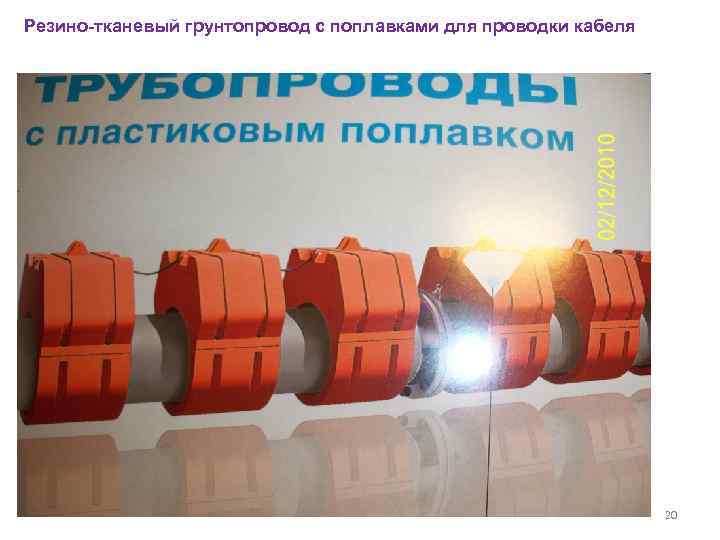

Резино-тканевый грунтопровод с поплавками для проводки кабеля 20

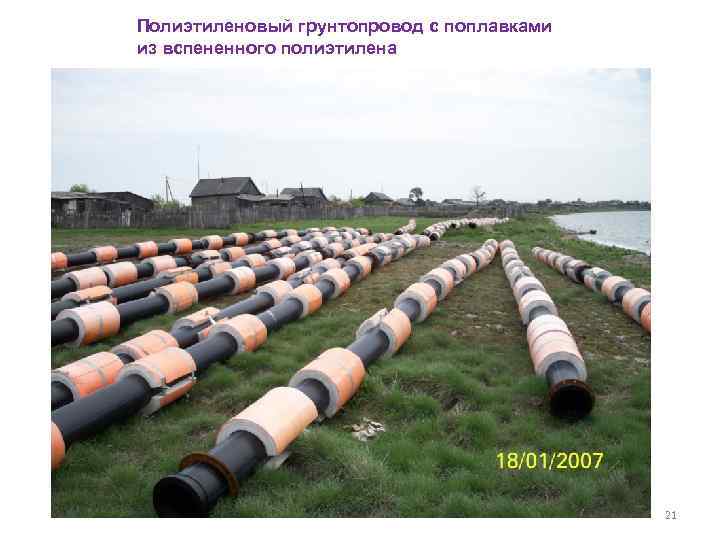

Полиэтиленовый грунтопровод с поплавками из вспененного полиэтилена 21

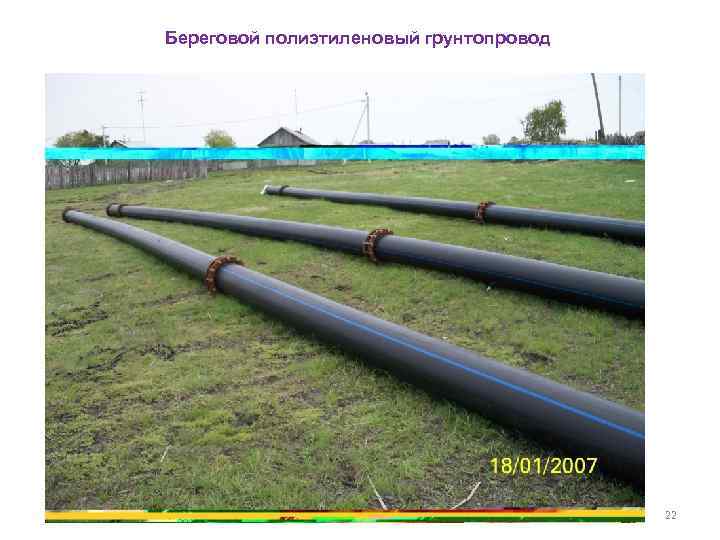

Береговой полиэтиленовый грунтопровод 22

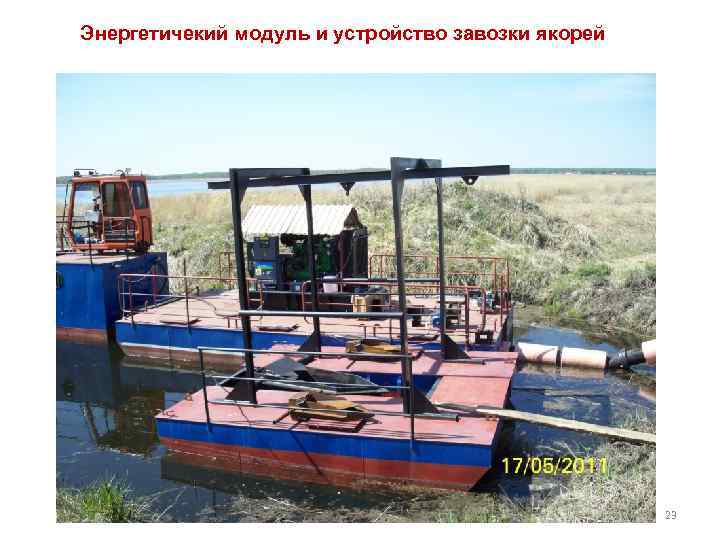

Энергетичекий модуль и устройство завозки якорей 23

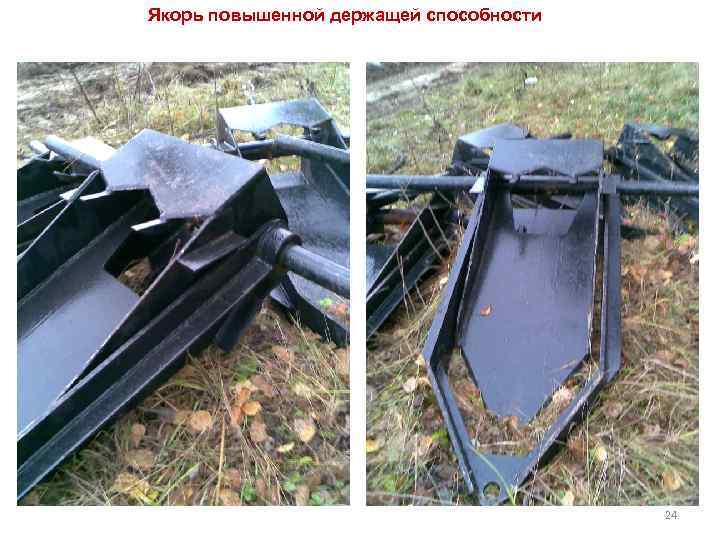

Якорь повышенной держащей способности 24

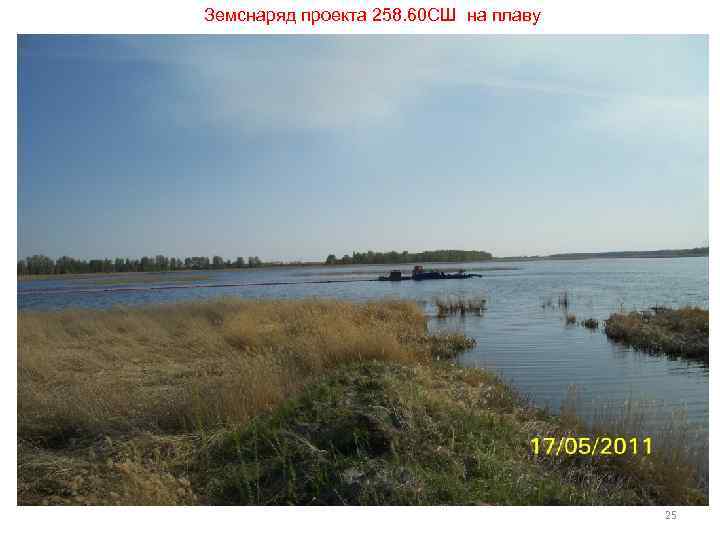

Земснаряд проекта 258. 60 СШ на плаву 25
Илистый грунт из всасывающего трубопровода 26

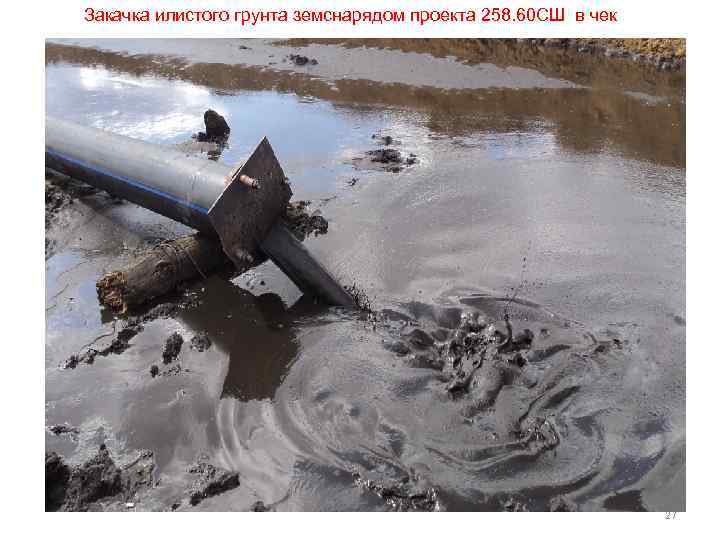

Закачка илистого грунта земснарядом проекта 258. 60 СШ в чек 27

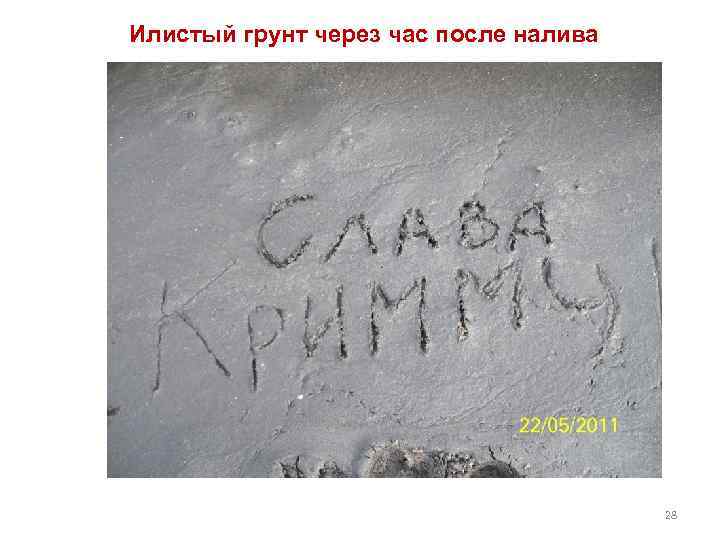

Илистый грунт через час после налива 28

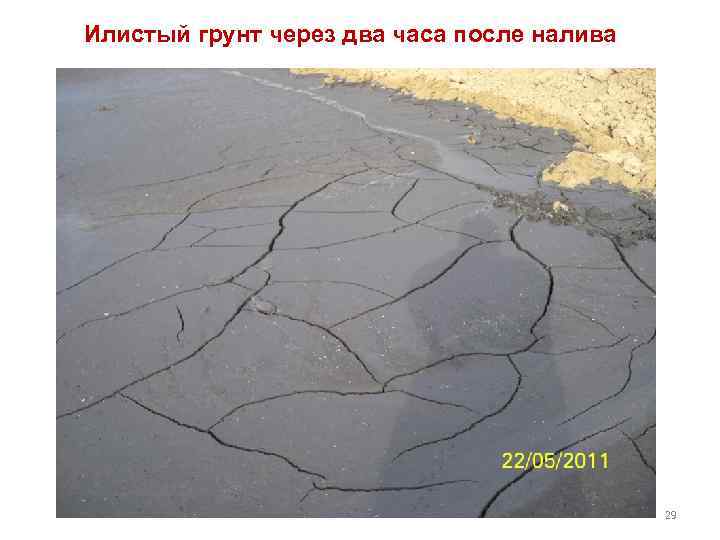

Илистый грунт через два часа после налива 29

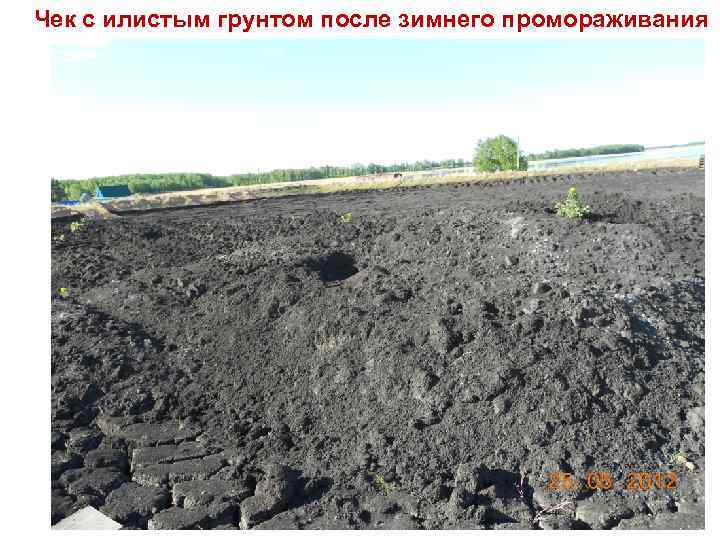

Чек с илистым грунтом после зимнего промораживания 30
Структура илистого грунта после зимнего промораживания 31

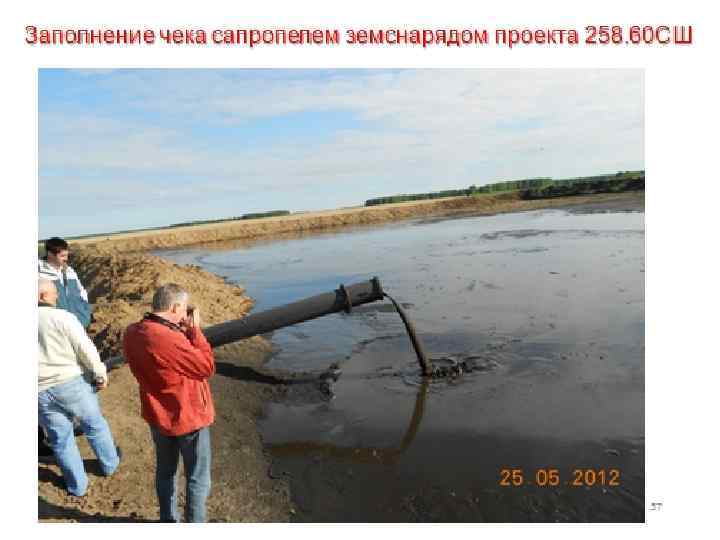

32

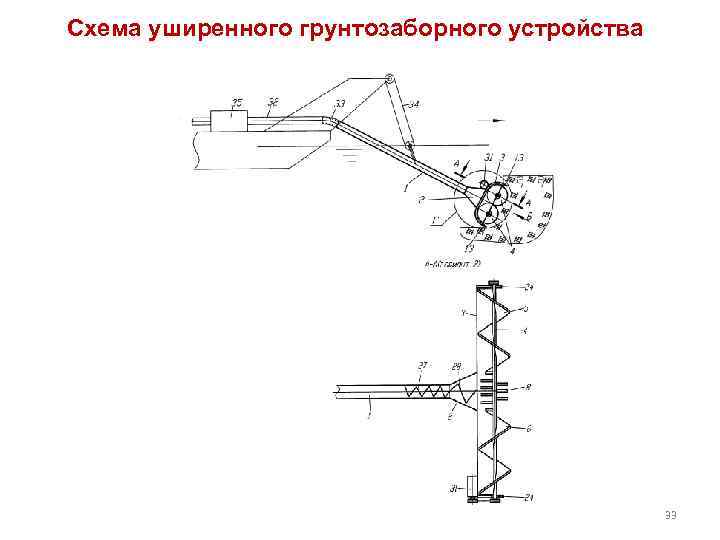

Схема уширенного грунтозаборного устройства 33
Спасибо за внимание ! 34
