Новые селективные автоматические выключатели ВА 08 0400 ВА

Новые селективные автоматические выключатели ВА 08– 0400, ВА 08 -0630, ВА 08 -0800 на токи от 160 до 800 А. 2009 Презентация анимирована. Просматривать в режиме «Показ слайдов» (Shift+F 5)

Единое экономичное решение с широкими возможностями - ВА 08

Замена устаревших серий легко – ВА 08 • Способен полностью заменить А 3790 и частично ВА 50 -41 (на токи до 800 А) • ВА 08 – изделие соответствующее времени

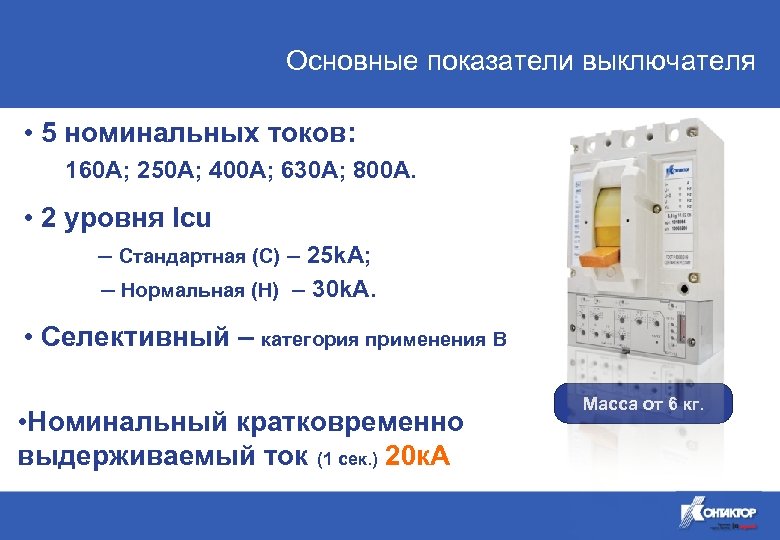

Основные показатели выключателя • 5 номинальных токов: 160 А; 250 А; 400 А; 630 А; 800 А. • 2 уровня Icu – Стандартная (С) – 25 k. A; – Нормальная (Н) – 30 k. A. • Селективный – категория применения В • Номинальный кратковременно выдерживаемый ток (1 сек. ) 20 к. А Масса от 6 кг.

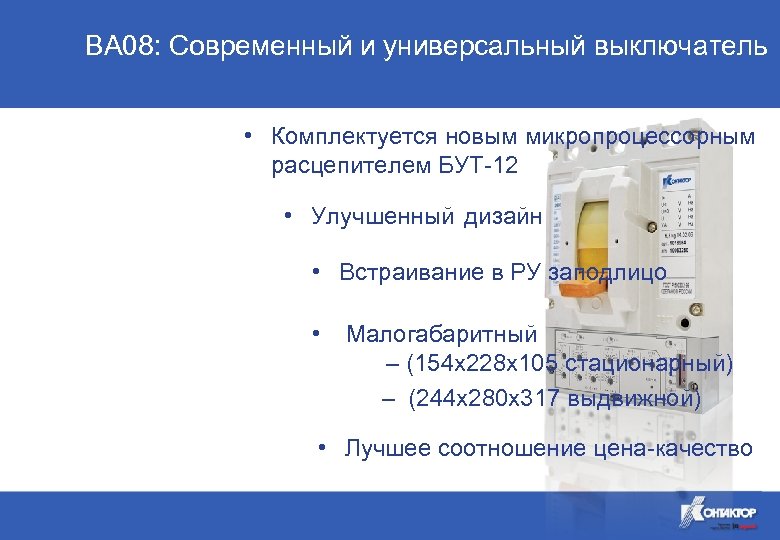

ВА 08: Современный и универсальный выключатель • Комплектуется новым микропроцессорным расцепителем БУТ-12 • Улучшенный дизайн • Встраивание в РУ заподлицо • Малогабаритный – (154 х228 х105 стационарный) – (244 х280 х317 выдвижной) • Лучшее соотношение цена-качество

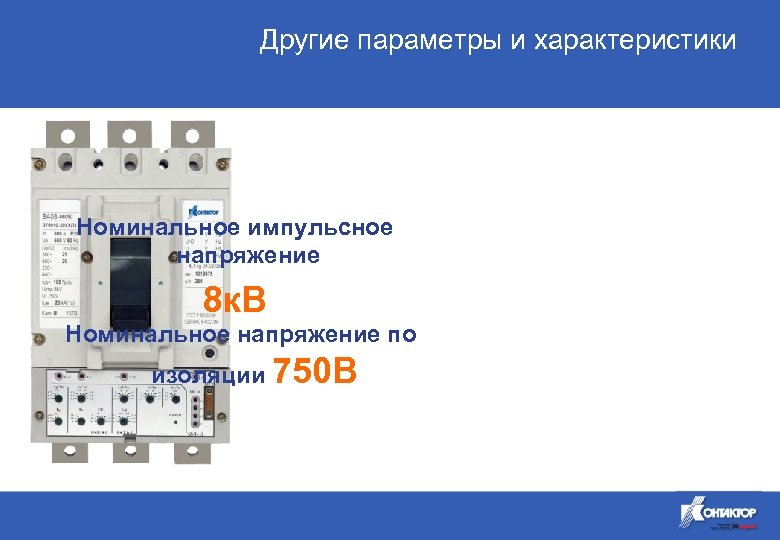

Другие параметры и характеристики Номинальное импульсное напряжение 8 к. В Номинальное напряжение по изоляции 750 В

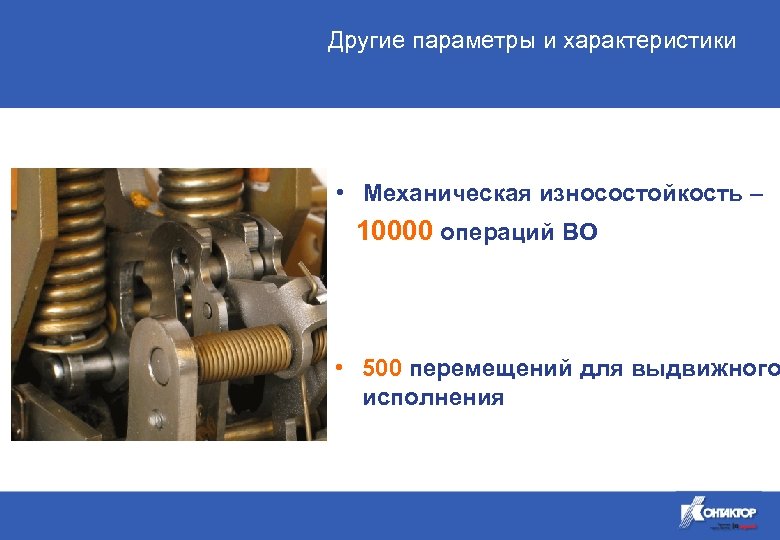

Другие параметры и характеристики • Механическая износостойкость – 10000 операций ВО • 500 перемещений для выдвижного исполнения

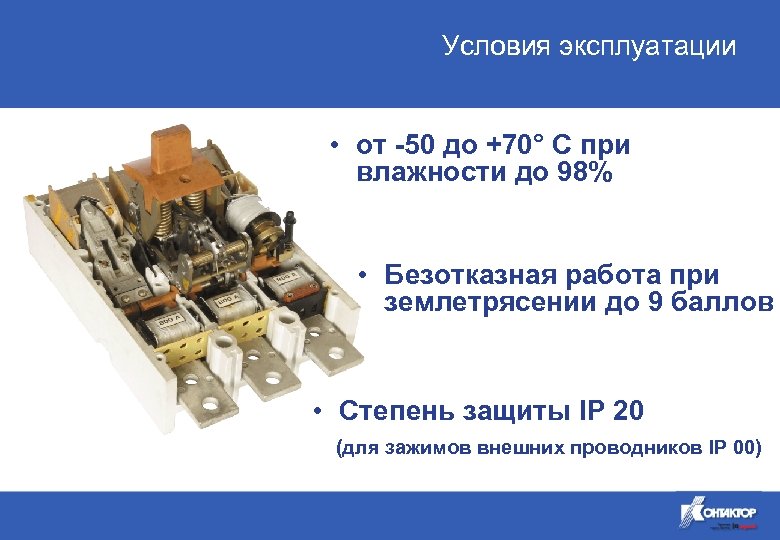

Условия эксплуатации • от -50 до +70° С при влажности до 98% • Безотказная работа при землетрясении до 9 баллов • Степень защиты IP 20 (для зажимов внешних проводников IP 00)

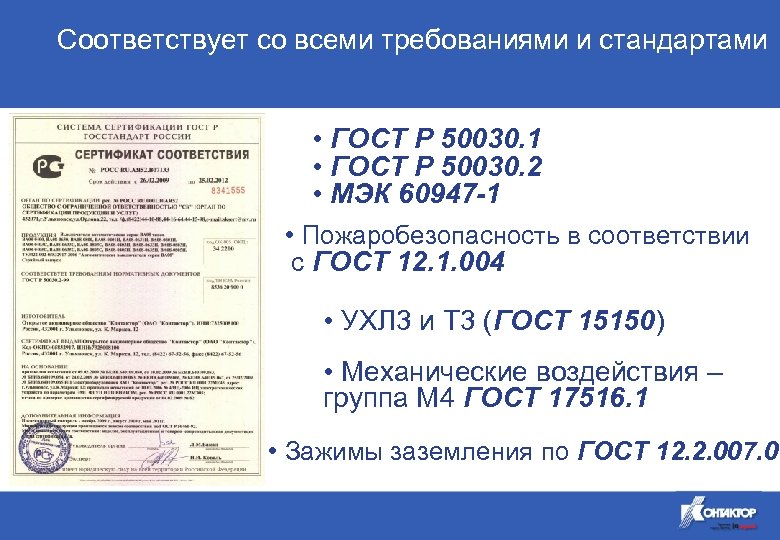

Соответствует со всеми требованиями и стандартами • ГОСТ Р 50030. 1 Четыре исполнения по • ГОСТ Р 50030. 2 коммутационной способности : • МЭК 60947 -1 • Пожаробезопасность в соответствии с ГОСТ 12. 1. 004 • УХЛ 3 и Т 3 (ГОСТ 15150) • Механические воздействия – группа М 4 ГОСТ 17516. 1 • Зажимы заземления по ГОСТ 12. 2. 007. 0

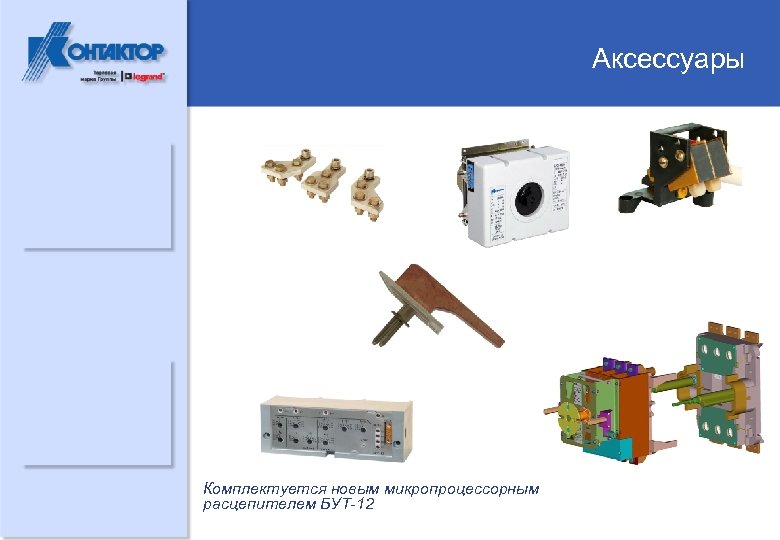

Аксессуары Комплектуется новым микропроцессорным расцепителем БУТ-12

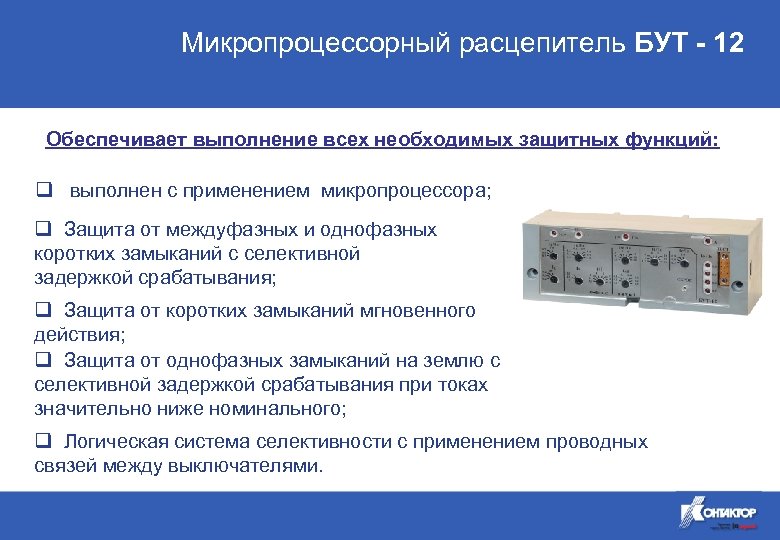

Микропроцессорный расцепитель БУТ - 12 Обеспечивает выполнение всех необходимых защитных функций: q выполнен с применением микропроцессора; q Защита от междуфазных и однофазных коротких замыканий с селективной задержкой срабатывания; q Защита от коротких замыканий мгновенного действия; q Защита от однофазных замыканий на землю с селективной задержкой срабатывания при токах значительно ниже номинального; q Логическая система селективности с применением проводных связей между выключателями.

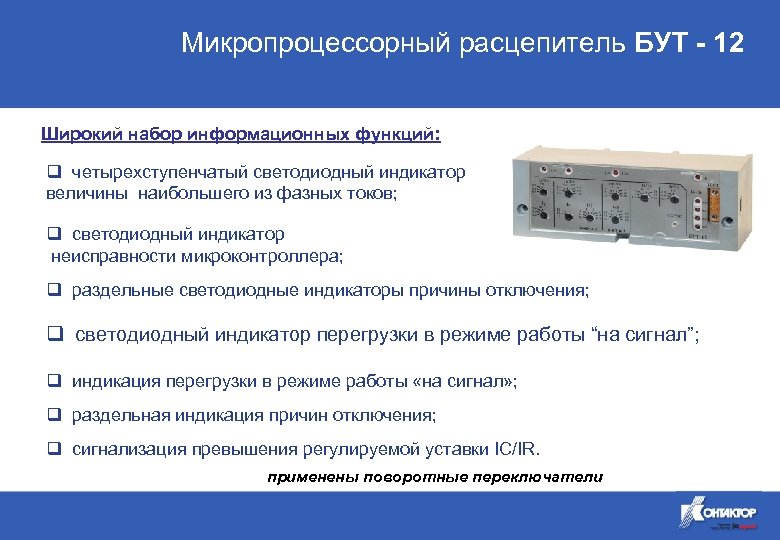

Микропроцессорный расцепитель БУТ - 12 Широкий набор информационных функций: q четырехступенчатый светодиодный индикатор величины наибольшего из фазных токов; q светодиодный индикатор неисправности микроконтроллера; q раздельные светодиодные индикаторы причины отключения; q светодиодный индикатор перегрузки в режиме работы “на сигнал”; q индикация перегрузки в режиме работы «на сигнал» ; q раздельная индикация причин отключения; q сигнализация превышения регулируемой уставки IC/IR. применены поворотные переключатели

Универсальная защита в одном расцепителе Всё включено! Зависимость времени срабатывания от тока перегрузки Мгновенная (без выдержки времени) Обратно-квадратичная зависимость Независимая Зависимость четвертой степени

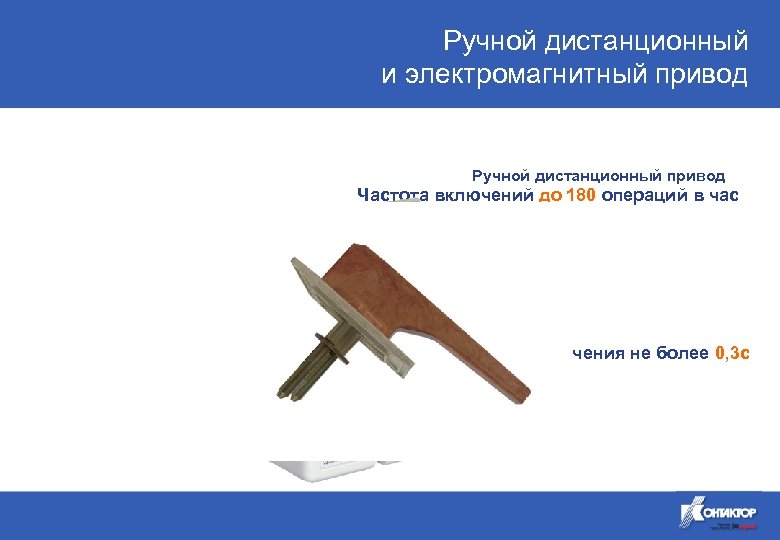

Ручной дистанционный и электромагнитный привод Электромагнитный привод Ручной дистанционный привод Частота включений до 180 операций в час Время включения / отключения не более 0, 3 с

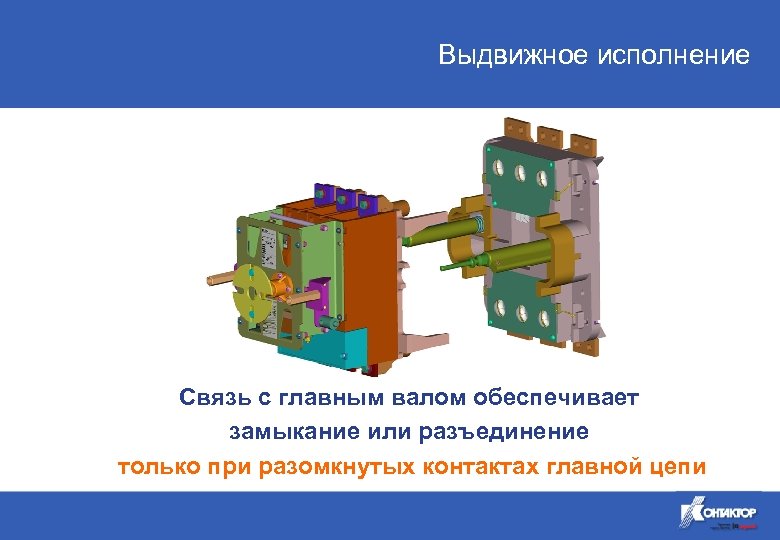

Выдвижное исполнение Связь с главным валом обеспечивает замыкание или разъединение только при разомкнутых контактах главной цепи

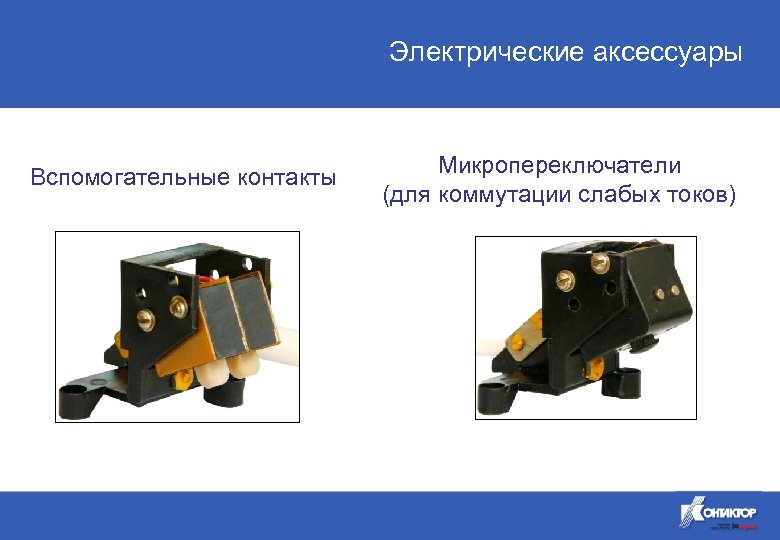

Электрические аксессуары Вспомогательные контакты Микропереключатели (для коммутации слабых токов)

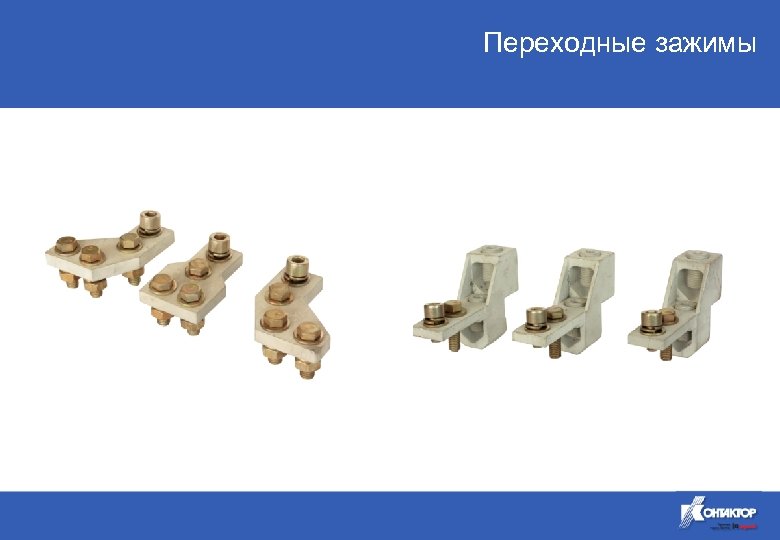

Переходные зажимы

Новые возможности выключателя ВА 08

Схема организации защиты от перегрузок с переключением характеристик зависимости t. R от тока Неавтоматическое дистанционное переключение характеристик

Схема организации защиты от перегрузок с переключением характеристик зависимости t. R от тока Автоматическое переключение характеристик для сети без секционного выключателя

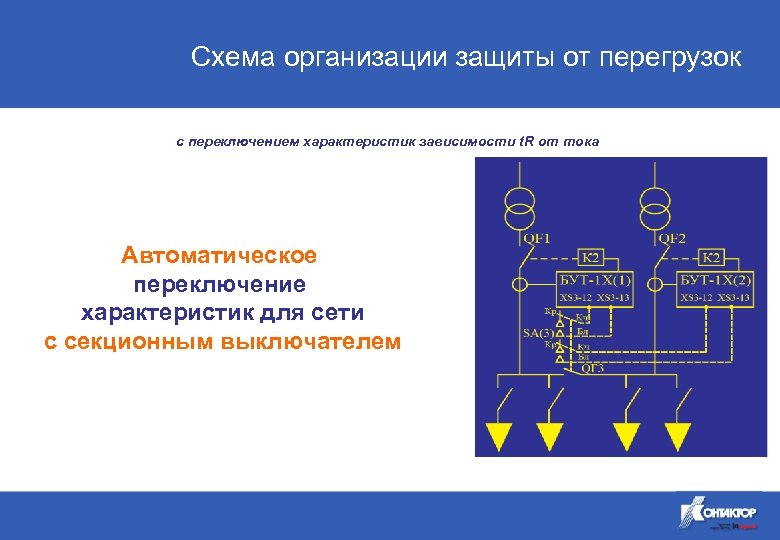

Схема организации защиты от перегрузок с переключением характеристик зависимости t. R от тока Автоматическое переключение характеристик для сети с секционным выключателем

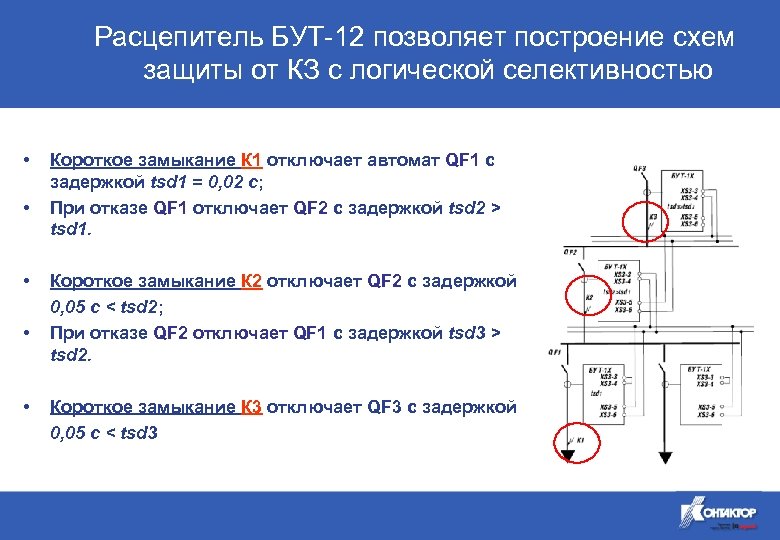

Расцепитель БУТ-12 позволяет построение схем защиты от КЗ с логической селективностью • • • Короткое замыкание К 1 отключает автомат QF 1 с задержкой tsd 1 = 0, 02 с; При отказе QF 1 отключает QF 2 с задержкой tsd 2 > tsd 1. Короткое замыкание К 2 отключает QF 2 с задержкой 0, 05 с < tsd 2; При отказе QF 2 отключает QF 1 с задержкой tsd 3 > tsd 2. Короткое замыкание К 3 отключает QF 3 с задержкой 0, 05 с < tsd 3

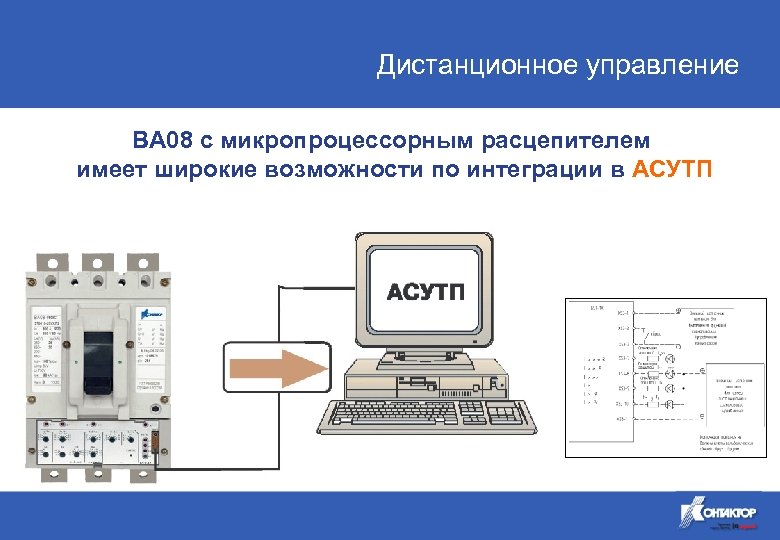

Дистанционное управление ВА 08 с микропроцессорным расцепителем имеет широкие возможности по интеграции в АСУТП

Заказать выключатель серии ВА 08 просто: структура условного обозначения ВА 08 - 0 ХХХХ- ХХ – ХХ-ХХ-ХХ(ХХ) Двузначноеобозначение вида тока и Буквенное сочетании с родом аппарата: ВА Условное обозначение числа полюсов в число. Условное обозначение номинальным током полупроводникового расцепителя по табл. Д. 1. номера обозначение максимального Условное серии: 08. расцепителя тока: Условное обозначение величины предельной Буква. обозначение вида максимального Цифра. Условное обозначение исполнения по виду привода номинального тока выключателя: коммутационной способности: и вида дополнительных Условное обозначение наличия Двузначное число. Условное и способа установки выключателя: обозначение Условноепо табл. Д. выключателя: 0 - без максимального расцепителя тока; дополнительных механизмов обозначение сочетания степени защиты -3. 040 400 А; -стационарный с ручным Д. 2. сборочных единиц по табл. приводом - 1; С - стандартная; и IP 20; Буква (ы) - цифра. 20 -стационарныймаксимальными расцепителями-тока; 063 1 –Н электромагнитными с электромагнитным приводом 3; с – нормальная. обозначение. А; Условное - IP 00. – 630 климатического исполнения: 00 с ручным дистанционным приводом - 5; -выдвижной -УХЛЗ; -выдвижной с электромагнитным приводом – 7. -ТЗ 080 – 800 А. 5 – с микропроцессорным полупроводниковым расцепителем тока.

Условное обозначение сочетания дополнительных сборочных единиц

Условное обозначение наличия и вида дополнительных механизмов

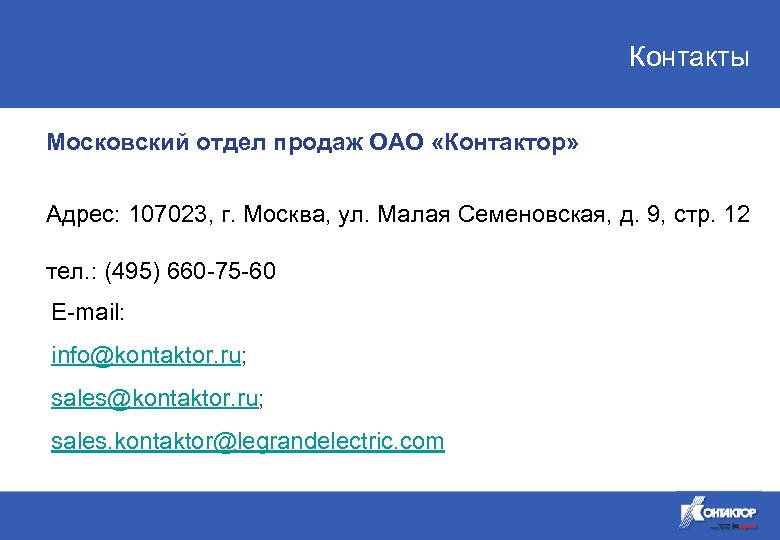

Контакты Московский отдел продаж ОАО «Контактор» Адрес: 107023, г. Москва, ул. Малая Семеновская, д. 9, стр. 12 тел. : (495) 660 -75 -60 E-mail: info@kontaktor. ru; sales. kontaktor@legrandelectric. com
