Новые приборы учёта электроэнергии в свете закона об энергосбережении
Энергоэффективность и энергосбережение стоят на первом месте в ряду приоритетных направлений работы правительства РФ. Главной задачей, по мнению Главы государства Д. А. Медведева, является реализация типовых проектов по энергосбережению на производстве, в бюджетном секторе, социальной сфере, коммунальном хозяйстве. Эту работу должна сопровождать масштабная информационная кампания, которая будет способствовать изменению моделей поведения и привычных подходов к использованию энергии в обществе. Учитывая важность учета и контроля расхода природных ресурсов, в Российской Федерации принят Федеральный Закон от 23 ноября 2009 г. № 261 -ФЗ «Об энергосбережении и о повышении энергетической эффективности и о внесении изменений в отдельные законодательные акты РФ» . Пример государственного подхода к ресурсосбережению — действующий с 2009 г. в Республике Мордовия проект «ИАС «Энергогород» . Проект предусматривает внедрение подомового и поквартирного автоматизированного учёта расхода тепла, воды, газа, электричества с организацией единого информационного пространства в масштабах энергосистемы города. В рамках данного проекта поквартирными (индивидуальными) прибора-ми учета электроэнергии на конкурсной основе выбраны однофазные многотарифные счетчики «Лейне Электро-01 М» производства ОАО «Саранский приборостроительный завод» .

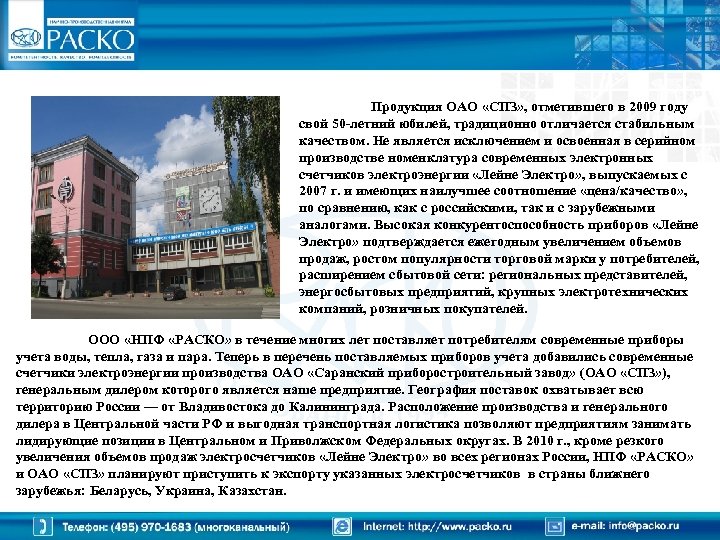

Продукция ОАО «СПЗ» , отметившего в 2009 году свой 50 -летний юбилей, традиционно отличается стабильным качеством. Не является исключением и освоенная в серийном производстве номенклатура современных электронных счетчиков электроэнергии «Лейне Электро» , выпускаемых с 2007 г. и имеющих наилучшее соотношение «цена/качество» , по сравнению, как с российскими, так и с зарубежными аналогами. Высокая конкурентоспособность приборов «Лейне Электро» подтверждается ежегодным увеличением объемов продаж, ростом популярности торговой марки у потребителей, расширением сбытовой сети: региональных представителей, энергосбытовых предприятий, крупных электротехнических компаний, розничных покупателей. ООО «НПФ «РАСКО» в течение многих лет поставляет потребителям современные приборы учета воды, тепла, газа и пара. Теперь в перечень поставляемых приборов учета добавились современные счетчики электроэнергии производства ОАО «Саранский приборостроительный завод» (ОАО «СПЗ» ), генеральным дилером которого является наше предприятие. География поставок охватывает всю территорию России — от Владивостока до Калининграда. Расположение производства и генерального дилера в Центральной части РФ и выгодная транспортная логистика позволяют предприятиям занимать лидирующие позиции в Центральном и Приволжском Федеральных округах. В 2010 г. , кроме резкого увеличения объемов продаж электросчетчиков «Лейне Электро» во всех регионах России, НПФ «РАСКО» и ОАО «СПЗ» планируют приступить к экспорту указанных электросчетчиков в страны ближнего зарубежья: Беларусь, Украина, Казахстан.

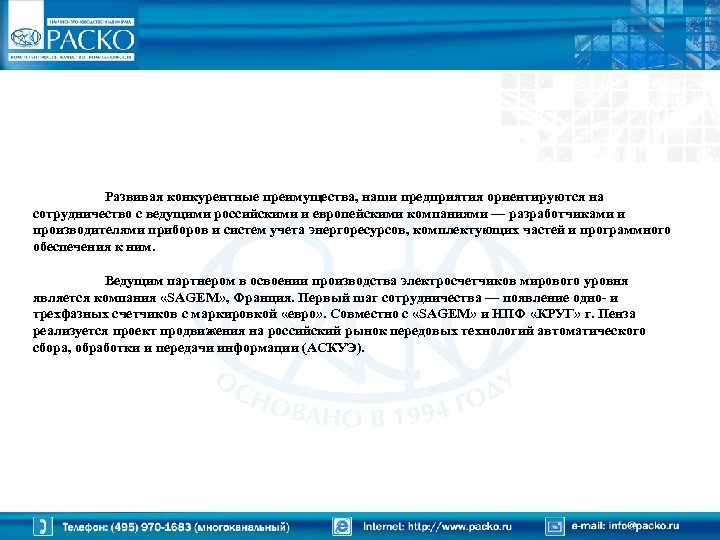

Развивая конкурентные преимущества, наши предприятия ориентируются на сотрудничество с ведущими российскими и европейскими компаниями — разработчиками и производителями приборов и систем учета энергоресурсов, комплектующих частей и программного обеспечения к ним. Ведущим партнером в освоении производства электросчетчиков мирового уровня является компания «SAGEM» , Франция. Первый шаг сотрудничества — появление одно- и трехфазных счетчиков с маркировкой «евро» . Совместно с «SAGEM» и НПФ «КРУГ» г. Пенза реализуется проект продвижения на российский рынок передовых технологий автоматического сбора, обработки и передачи информации (АСКУЭ).
ЭЛЕКТРОННЫЕ СЧЕТЧИКИ ЭЛЕКТРИЧЕСКОЙ ЭНЕРГИИ «ЛЕЙНЕ ЭЛЕКТРО» Выполняя стратегический план по обеспечению потребности рынка в приборах учета электроэнергии, ОАО «СПЗ» расширяет номенклатуру и ассортимент выпускаемых электросчетчиков «Лейне Электро» и представляет Вашему вниманию информацию на модельный ряд 2010 г. Номенклатура выпускаемых приборов: • однофазные однотарифные «Лейне Электро-01» • трехфазные однотарифные «Лейне Электро-03» • однофазные многотарифные «Лейне Электро-01 М» • трехфазные многотарифные «Лейне Электро-03 М»

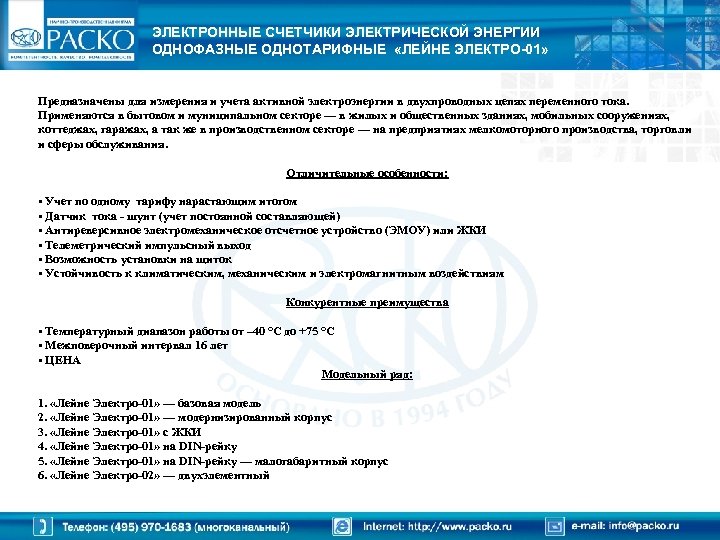

ЭЛЕКТРОННЫЕ СЧЕТЧИКИ ЭЛЕКТРИЧЕСКОЙ ЭНЕРГИИ ОДНОФАЗНЫЕ ОДНОТАРИФНЫЕ «ЛЕЙНЕ ЭЛЕКТРО-01» Предназначены для измерения и учета активной электроэнергии в двухпроводных цепях переменного тока. Применяются в бытовом и муниципальном секторе — в жилых и общественных зданиях, мобильных сооружениях, коттеджах, гаражах, а так же в производственном секторе — на предприятиях мелкомоторного производства, торговли и сферы обслуживания. Отличительные особенности: • Учет по одному тарифу нарастающим итогом • Датчик тока - шунт (учет постоянной составляющей) • Антиреверсивное электромеханическое отсчетное устройство (ЭМОУ) или ЖКИ • Телеметрический импульсный выход • Возможность установки на щиток • Устойчивость к климатическим, механическим и электромагнитным воздействиям Конкурентные преимущества • Температурный диапазон работы от – 40 °С до +75 °С • Межповерочный интервал 16 лет • ЦЕНА Модельный ряд: 1. «Лейне Электро-01» — базовая модель 2. «Лейне Электро-01» — модернизированный корпус 3. «Лейне Электро-01» с ЖКИ 4. «Лейне Электро-01» на DIN-рейку 5. «Лейне Электро-01» на DIN-рейку — малогабаритный корпус 6. «Лейне Электро-02» — двухэлементный

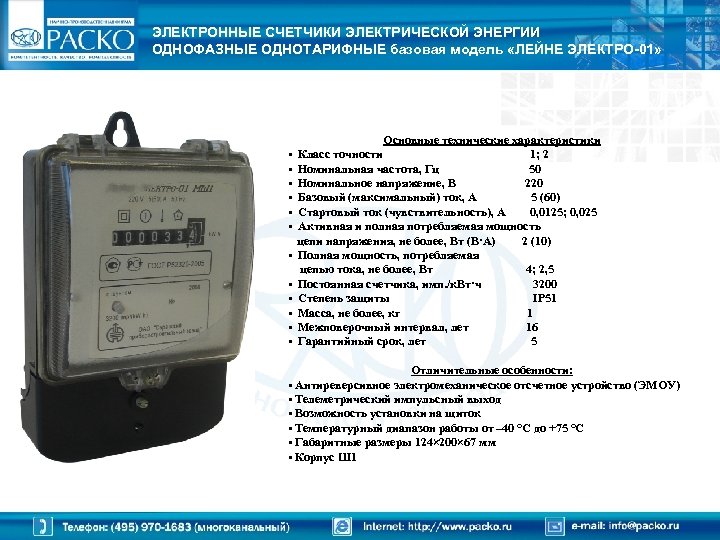

ЭЛЕКТРОННЫЕ СЧЕТЧИКИ ЭЛЕКТРИЧЕСКОЙ ЭНЕРГИИ ОДНОФАЗНЫЕ ОДНОТАРИФНЫЕ базовая модель «ЛЕЙНЕ ЭЛЕКТРО-01» • • • Основные технические характеристики Класс точности 1; 2 Номинальная частота, Гц 50 Номинальное напряжение, В 220 Базовый (максимальный) ток, А 5 (60) Стартовый ток (чувствительность), А 0, 0125; 0, 025 Активная и полная потребляемая мощность цепи напряжения, не более, Вт (В·А) 2 (10) Полная мощность, потребляемая цепью тока, не более, Вт 4; 2, 5 Постоянная счетчика, имп. /к. Вт·ч 3200 Степень защиты IP 51 Масса, не более, кг 1 Межповерочный интервал, лет 16 Гарантийный срок, лет 5 Отличительные особенности: • Антиреверсивное электромеханическое отсчетное устройство (ЭМОУ) • Телеметрический импульсный выход • Возможность установки на щиток • Температурный диапазон работы от – 40 °С до +75 °С • Габаритные размеры 124× 200× 67 мм • Корпус Ш 1

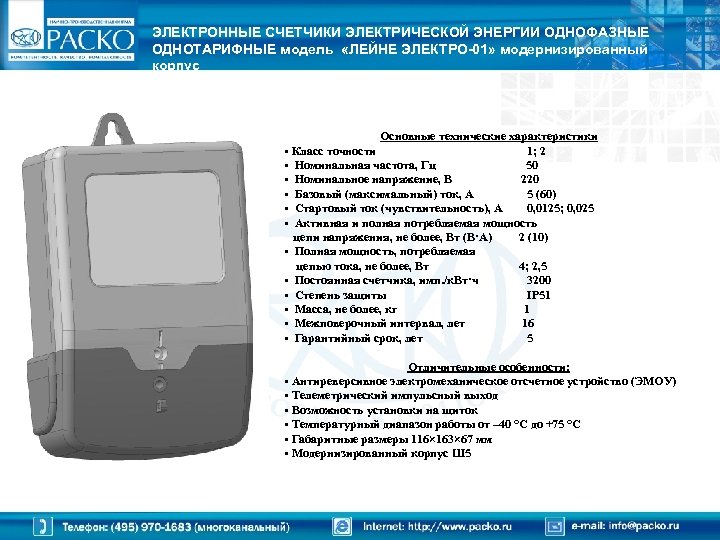

ЭЛЕКТРОННЫЕ СЧЕТЧИКИ ЭЛЕКТРИЧЕСКОЙ ЭНЕРГИИ ОДНОФАЗНЫЕ ОДНОТАРИФНЫЕ модель «ЛЕЙНЕ ЭЛЕКТРО-01» модернизированный корпус Основные технические характеристики • Класс точности 1; 2 • Номинальная частота, Гц 50 • Номинальное напряжение, В 220 • Базовый (максимальный) ток, А 5 (60) • Стартовый ток (чувствительность), А 0, 0125; 0, 025 • Активная и полная потребляемая мощность цепи напряжения, не более, Вт (В·А) 2 (10) • Полная мощность, потребляемая цепью тока, не более, Вт 4; 2, 5 • Постоянная счетчика, имп. /к. Вт·ч 3200 • Степень защиты IP 51 • Масса, не более, кг 1 • Межповерочный интервал, лет 16 • Гарантийный срок, лет 5 Отличительные особенности: • Антиреверсивное электромеханическое отсчетное устройство (ЭМОУ) • Телеметрический импульсный выход • Возможность установки на щиток • Температурный диапазон работы от – 40 °С до +75 °С • Габаритные размеры 116× 163× 67 мм • Модернизированный корпус Ш 5

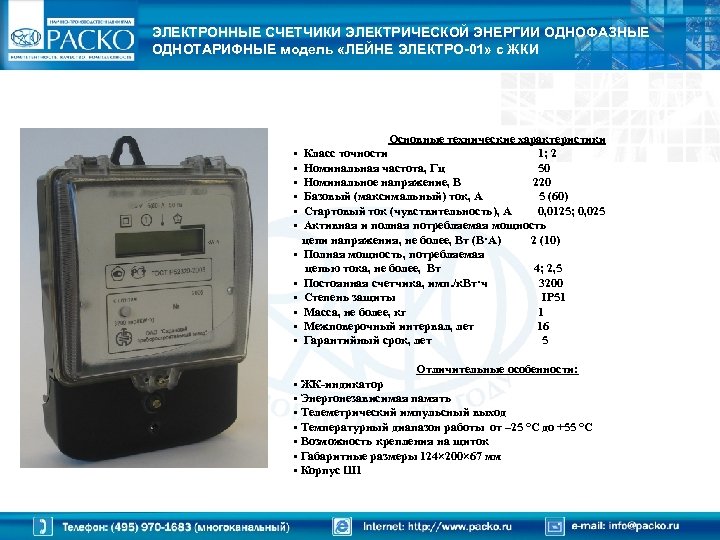

ЭЛЕКТРОННЫЕ СЧЕТЧИКИ ЭЛЕКТРИЧЕСКОЙ ЭНЕРГИИ ОДНОФАЗНЫЕ ОДНОТАРИФНЫЕ модель «ЛЕЙНЕ ЭЛЕКТРО-01» с ЖКИ • • • Основные технические характеристики Класс точности 1; 2 Номинальная частота, Гц 50 Номинальное напряжение, В 220 Базовый (максимальный) ток, А 5 (60) Стартовый ток (чувствительность), А 0, 0125; 0, 025 Активная и полная потребляемая мощность цепи напряжения, не более, Вт (В·А) 2 (10) Полная мощность, потребляемая цепью тока, не более, Вт 4; 2, 5 Постоянная счетчика, имп. /к. Вт·ч 3200 Степень защиты IP 51 Масса, не более, кг 1 Межповерочный интервал, лет 16 Гарантийный срок, лет 5 Отличительные особенности: • ЖК-индикатор • Энергонезависимая память • Телеметрический импульсный выход • Температурный диапазон работы от – 25 °С до +55 °С • Возможность крепления на щиток • Габаритные размеры 124× 200× 67 мм • Корпус Ш 1
ЭЛЕКТРОННЫЕ СЧЕТЧИКИ ЭЛЕКТРИЧЕСКОЙ ЭНЕРГИИ ОДНОФАЗНЫЕ ОДНОТАРИФНЫЕ модель «ЛЕЙНЕ ЭЛЕКТРО-01» на DIN-рейку • • • Основные технические характеристики Класс точности 1; 2 Номинальная частота, Гц 50 Номинальное напряжение, В 220 Базовый (максимальный) ток, А 5 (60) Стартовый ток (чувствительность), А 0, 0125; 0, 025 Активная и полная потребляемая мощность цепи напряжения, не более, Вт (В·А) 2 (10) Полная мощность, потребляемая цепью тока, не более, Вт 4; 2, 5 Постоянная счетчика, имп. /к. Вт·ч 3200 Степень защиты IP 51 Масса, не более, кг 1 Межповерочный интервал, лет 16 Гарантийный срок, лет 5 Отличительные особенности: • Антиреверсивное электромеханическое отсчетное устройство (ЭМОУ) • Телеметрический импульсный выход • Крепление на Di. N-рейку (при заказе переходной планки -возможность установки на щиток) • Температурный диапазон работы от – 40 °С до +75 °С • Габаритные размеры 116× 163× 67 мм • Корпус Р 1
ЭЛЕКТРОННЫЕ СЧЕТЧИКИ ЭЛЕКТРИЧЕСКОЙ ЭНЕРГИИ ОДНОФАЗНЫЕ ОДНОТАРИФНЫЕ «ЛЕЙНЕ ЭЛЕКТРО-01» на DIN-рейку, малогабаритный корпус • • • Основные технические характеристики Класс точности 1; 2 Номинальная частота, Гц 50 Номинальное напряжение, В 220 Базовый (максимальный) ток, А 5 (60) Стартовый ток (чувствительность), А 0, 0125; 0, 025 Активная и полная потребляемая мощность цепи напряжения, не более, Вт (В·А) 2 (10) Полная мощность, потребляемая цепью тока, не более, Вт 4; 2, 5 Постоянная счетчика, имп. /к. Вт·ч 3200 Степень защиты IP 51 Масса, не более, кг 1 Межповерочный интервал, лет 16 Гарантийный срок, лет 5 Отличительные особенности: • Антиреверсивное электромеханическое отсчетное устройство (ЭМОУ) • Телеметрический импульсный выход • Крепление на Di. N-рейку • Температурный диапазон работы от – 40 °С до +75 °С • Габаритные размеры 78× 115× 78 мм • Малогабаритный корпус Р 2

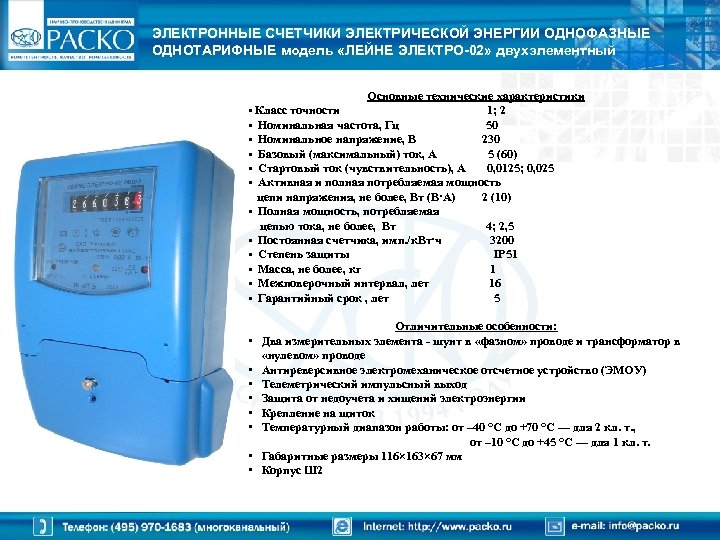

ЭЛЕКТРОННЫЕ СЧЕТЧИКИ ЭЛЕКТРИЧЕСКОЙ ЭНЕРГИИ ОДНОФАЗНЫЕ ОДНОТАРИФНЫЕ модель «ЛЕЙНЕ ЭЛЕКТРО-02» двухэлементный Основные технические характеристики • Класс точности 1; 2 • Номинальная частота, Гц 50 • Номинальное напряжение, В 230 • Базовый (максимальный) ток, А 5 (60) • Стартовый ток (чувствительность), А 0, 0125; 0, 025 • Активная и полная потребляемая мощность цепи напряжения, не более, Вт (В·А) 2 (10) • Полная мощность, потребляемая цепью тока, не более, Вт 4; 2, 5 • Постоянная счетчика, имп. /к. Вт·ч 3200 • Степень защиты IP 51 • Масса, не более, кг 1 • Межповерочный интервал, лет 16 • Гарантийный срок , лет 5 • • Отличительные особенности: Два измерительных элемента - шунт в «фазном» проводе и трансформатор в «нулевом» проводе Антиреверсивное электромеханическое отсчетное устройство (ЭМОУ) Телеметрический импульсный выход Защита от недоучета и хищений электроэнергии Крепление на щиток Температурный диапазон работы: от – 40 °С до +70 °С — для 2 кл. т. , от – 10 °С до +45 °С — для 1 кл. т. Габаритные размеры 116× 163× 67 мм Корпус Ш 2

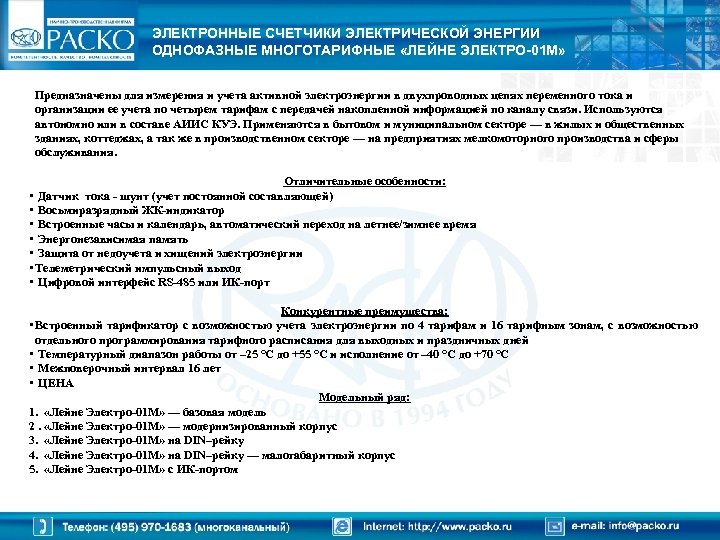

ЭЛЕКТРОННЫЕ СЧЕТЧИКИ ЭЛЕКТРИЧЕСКОЙ ЭНЕРГИИ ОДНОФАЗНЫЕ МНОГОТАРИФНЫЕ «ЛЕЙНЕ ЭЛЕКТРО-01 М» Предназначены для измерения и учета активной электроэнергии в двухпроводных цепях переменного тока и организации ее учета по четырем тарифам с передачей накопленной информацией по каналу связи. Используются автономно или в составе АИИС КУЭ. Применяются в бытовом и муниципальном секторе — в жилых и общественных зданиях, коттеджах, а так же в производственном секторе — на предприятиях мелкомоторного производства и сферы обслуживания. Отличительные особенности: • Датчик тока - шунт (учет постоянной составляющей) • Восьмиразрядный ЖК-индикатор • Встроенные часы и календарь, автоматический переход на летнее/зимнее время • Энергонезависимая память • Защита от недоучета и хищений электроэнергии • Телеметрический импульсный выход • Цифровой интерфейс RS-485 или ИК-порт Конкурентные преимущества: • Встроенный тарификатор с возможностью учета электроэнергии по 4 тарифам и 16 тарифным зонам, с возможностью отдельного программирования тарифного расписания для выходных и праздничных дней • Температурный диапазон работы от – 25 °С до +55 °С и исполнение от – 40 °С до +70 °С • Межповерочный интервал 16 лет • ЦЕНА Модельный ряд: 1. «Лейне Электро-01 М» — базовая модель 2. «Лейне Электро-01 М» — модернизированный корпус 3. «Лейне Электро-01 М» на DIN–рейку 4. «Лейне Электро-01 М» на DIN–рейку — малогабаритный корпус 5. «Лейне Электро-01 М» с ИК-портом
ЭЛЕКТРОННЫЕ СЧЕТЧИКИ ЭЛЕКТРИЧЕСКОЙ ЭНЕРГИИ ОДНОФАЗНЫЕ МНОГОТАРИФНЫЕ «ЛЕЙНЕ ЭЛЕКТРО-01 М» Восьмиразрядный ЖК-индикатор отображает: • данные о потребленной электроэнергии по каждому тарифу за последний месяц • время и дату • текущий тариф • мгновенную мощность (усредненную за 1 мин. ) • дату последнего вскрытия крышки клеммной колодки
ЭЛЕКТРОННЫЕ СЧЕТЧИКИ ЭЛЕКТРИЧЕСКОЙ ЭНЕРГИИ ОДНОФАЗНЫЕ МНОГОТАРИФНЫЕ базовая модель «ЛЕЙНЕ ЭЛЕКТРО-01 М» Основные технические характеристики • Класс точности 1; 2 • Номинальная частота, Гц 50 • Номинальное напряжение, В 220 • Базовый (максимальный) ток, А 5 (60) • Стартовый ток (чувствительность), А 0, 0125; 0, 025 • Активная и полная потребляемая мощность цепи напряжения, не более, Вт (В·А) 2 (10) • Полная мощность, потребляемая цепью тока, не более, Вт 4; 2, 5 • Постоянная счетчика, имп. /к. Вт·ч 3200 • Степень защиты IP 51 • Масса, не более, кг 1 • Межповерочный интервал, лет 16 • Гарантийный срок, лет 5 Отличительные особенности: • Учет по 4 тарифам и 16 тарифным зонам • Телеметрический импульсный выход • Цифровой интерфейс RS-485 • Защита от недоучета и хищений электроэнергии • Возможность установки на щиток • Температурный диапазон работы от – 25 °С до +55 °С или от – 40 °С до +70 °С • Габаритные размеры 124× 200× 67 мм • Корпус Ш 1
ЭЛЕКТРОННЫЕ СЧЕТЧИКИ ЭЛЕКТРИЧЕСКОЙ ЭНЕРГИИ ОДНОФАЗНЫЕ МНОГОТАРИФНЫЕ «ЛЕЙНЕ ЭЛЕКТРО-01 М» , модернизированный корпус • • • Основные технические характеристики Класс точности 1; 2 Номинальная частота, Гц 50 Номинальное напряжение, В 220 Базовый (максимальный) ток, А 5 (60) Стартовый ток (чувствительность), А 0, 0125; 0, 025 Активная и полная потребляемая мощность цепи напряжения, не более, Вт (В·А) 2 (10) Полная мощность, потребляемая цепью тока, не более, Вт 4; 2, 5 Постоянная счетчика, имп. /к. Вт·ч 3200 Степень защиты IP 51 Масса, не более, кг 1 Межповерочный интервал, лет 16 Гарантийный срок, лет 5 Отличительные особенности: • Учет по 4 тарифам и 16 тарифным зонам • Телеметрический импульсный выход • Цифровой интерфейс RS-485 • Защита от недоучета и хищений электроэнергии • Возможность установки на щиток • Температурный диапазон работы от – 25 °С до +55 °С или от – 40 °С до +70 °С • Габаритные размеры 116× 163× 67 мм • Модернизированный корпусс Ш 5

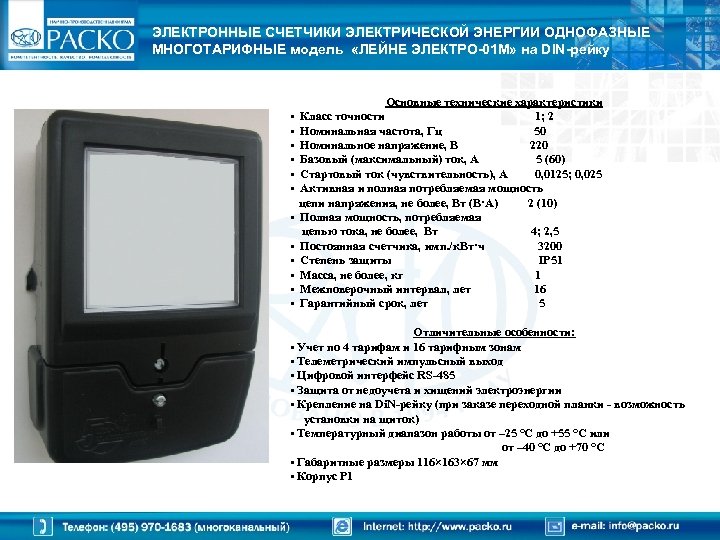

ЭЛЕКТРОННЫЕ СЧЕТЧИКИ ЭЛЕКТРИЧЕСКОЙ ЭНЕРГИИ ОДНОФАЗНЫЕ МНОГОТАРИФНЫЕ модель «ЛЕЙНЕ ЭЛЕКТРО-01 М» на DIN-рейку • • • Основные технические характеристики Класс точности 1; 2 Номинальная частота, Гц 50 Номинальное напряжение, В 220 Базовый (максимальный) ток, А 5 (60) Стартовый ток (чувствительность), А 0, 0125; 0, 025 Активная и полная потребляемая мощность цепи напряжения, не более, Вт (В·А) 2 (10) Полная мощность, потребляемая цепью тока, не более, Вт 4; 2, 5 Постоянная счетчика, имп. /к. Вт·ч 3200 Степень защиты IP 51 Масса, не более, кг 1 Межповерочный интервал, лет 16 Гарантийный срок, лет 5 Отличительные особенности: • Учет по 4 тарифам и 16 тарифным зонам • Телеметрический импульсный выход • Цифровой интерфейс RS-485 • Защита от недоучета и хищений электроэнергии • Крепление на Di. N-рейку (при заказе переходной планки - возможность установки на щиток) • Температурный диапазон работы от – 25 °С до +55 °С или от – 40 °С до +70 °С • Габаритные размеры 116× 163× 67 мм • Корпус Р 1

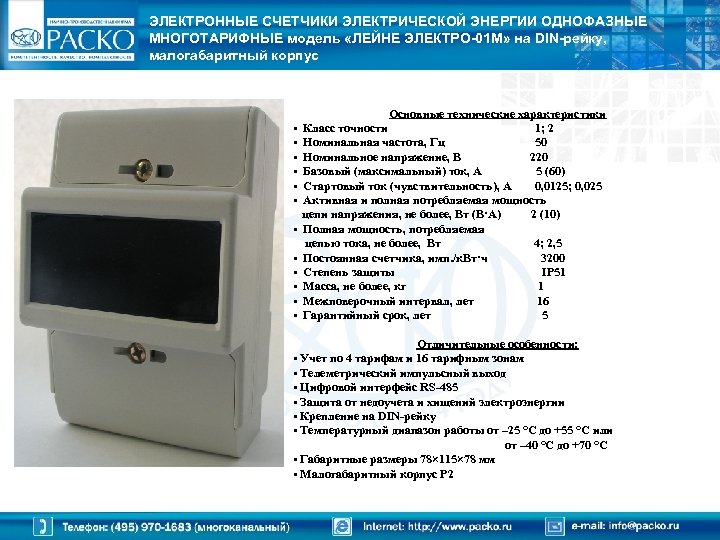

ЭЛЕКТРОННЫЕ СЧЕТЧИКИ ЭЛЕКТРИЧЕСКОЙ ЭНЕРГИИ ОДНОФАЗНЫЕ МНОГОТАРИФНЫЕ модель «ЛЕЙНЕ ЭЛЕКТРО-01 М» на DIN-рейку, малогабаритный корпус • • • Основные технические характеристики Класс точности 1; 2 Номинальная частота, Гц 50 Номинальное напряжение, В 220 Базовый (максимальный) ток, А 5 (60) Стартовый ток (чувствительность), А 0, 0125; 0, 025 Активная и полная потребляемая мощность цепи напряжения, не более, Вт (В·А) 2 (10) Полная мощность, потребляемая цепью тока, не более, Вт 4; 2, 5 Постоянная счетчика, имп. /к. Вт·ч 3200 Степень защиты IP 51 Масса, не более, кг 1 Межповерочный интервал, лет 16 Гарантийный срок, лет 5 Отличительные особенности: • Учет по 4 тарифам и 16 тарифным зонам • Телеметрический импульсный выход • Цифровой интерфейс RS-485 • Защита от недоучета и хищений электроэнергии • Крепление на DIN-рейку • Температурный диапазон работы от – 25 °С до +55 °С или от – 40 °С до +70 °С • Габаритные размеры 78× 115× 78 мм • Малогабаритный корпус Р 2

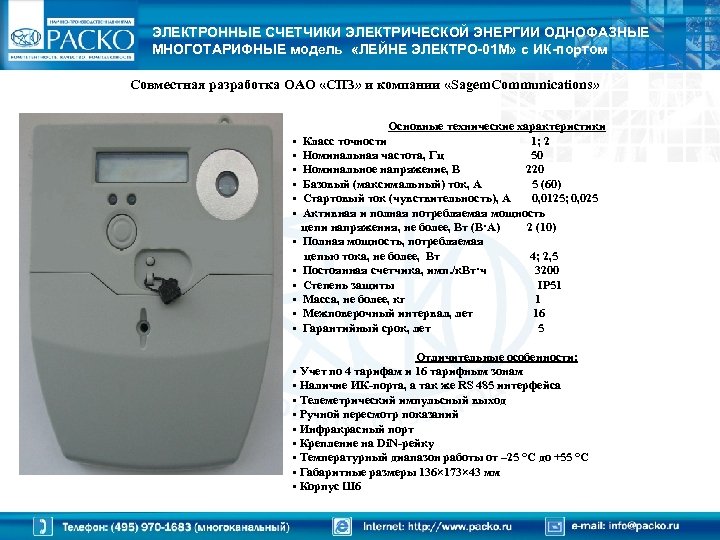

ЭЛЕКТРОННЫЕ СЧЕТЧИКИ ЭЛЕКТРИЧЕСКОЙ ЭНЕРГИИ ОДНОФАЗНЫЕ МНОГОТАРИФНЫЕ модель «ЛЕЙНЕ ЭЛЕКТРО-01 М» с ИК-портом Совместная разработка ОАО «СПЗ» и компании «Sagem. Communications» • • • Основные технические характеристики Класс точности 1; 2 Номинальная частота, Гц 50 Номинальное напряжение, В 220 Базовый (максимальный) ток, А 5 (60) Стартовый ток (чувствительность), А 0, 0125; 0, 025 Активная и полная потребляемая мощность цепи напряжения, не более, Вт (В·А) 2 (10) Полная мощность, потребляемая цепью тока, не более, Вт 4; 2, 5 Постоянная счетчика, имп. /к. Вт·ч 3200 Степень защиты IP 51 Масса, не более, кг 1 Межповерочный интервал, лет 16 Гарантийный срок, лет 5 Отличительные особенности: • Учет по 4 тарифам и 16 тарифным зонам • Наличие ИК-порта, а так же RS 485 интерфейса • Телеметрический импульсный выход • Ручной пересмотр показаний • Инфракрасный порт • Крепление на Di. N-рейку • Температурный диапазон работы от – 25 °С до +55 °С • Габаритные размеры 136× 173× 43 мм • Корпус Ш 6

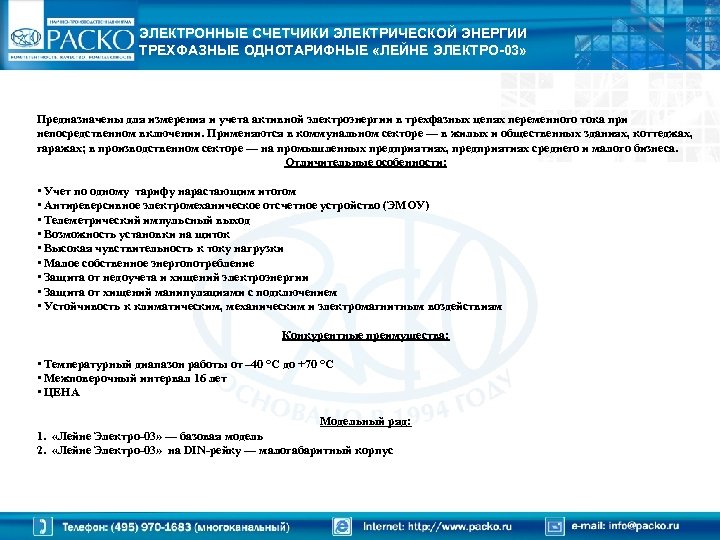

ЭЛЕКТРОННЫЕ СЧЕТЧИКИ ЭЛЕКТРИЧЕСКОЙ ЭНЕРГИИ ТРЕХФАЗНЫЕ ОДНОТАРИФНЫЕ «ЛЕЙНЕ ЭЛЕКТРО-03» Предназначены для измерения и учета активной электроэнергии в трехфазных цепях переменного тока при непосредственном включении. Применяются в коммунальном секторе — в жилых и общественных зданиях, коттеджах, гаражах; в производственном секторе — на промышленных предприятиях, предприятиях среднего и малого бизнеса. Отличительные особенности: • Учет по одному тарифу нарастающим итогом • Антиреверсивное электромеханическое отсчетное устройство (ЭМОУ) • Телеметрический импульсный выход • Возможность установки на щиток • Высокая чувствительность к току нагрузки • Малое собственное энергопотребление • Защита от недоучета и хищений электроэнергии • Защита от хищений манипуляциями с подключением • Устойчивость к климатическим, механическим и электромагнитным воздействиям Конкурентные преимущества: • Температурный диапазон работы от – 40 °С до +70 °С • Межповерочный интервал 16 лет • ЦЕНА Модельный ряд: 1. «Лейне Электро-03» — базовая модель 2. «Лейне Электро-03» на DIN-рейку — малогабаритный корпус

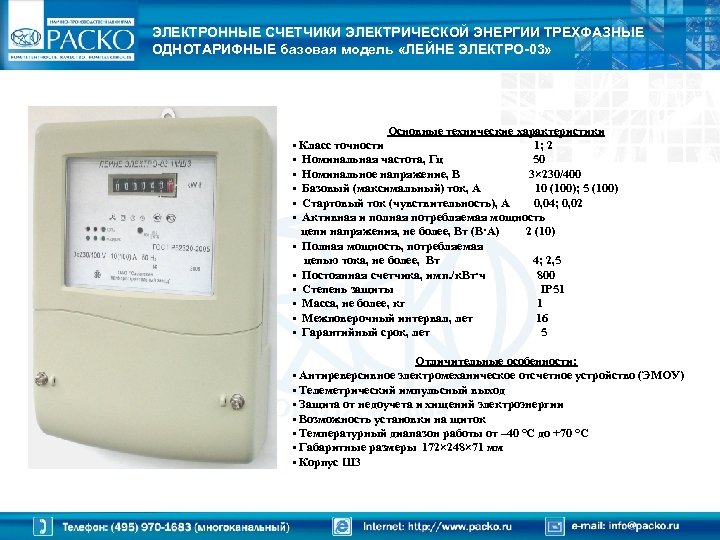

ЭЛЕКТРОННЫЕ СЧЕТЧИКИ ЭЛЕКТРИЧЕСКОЙ ЭНЕРГИИ ТРЕХФАЗНЫЕ ОДНОТАРИФНЫЕ базовая модель «ЛЕЙНЕ ЭЛЕКТРО-03» Основные технические характеристики • Класс точности 1; 2 • Номинальная частота, Гц 50 • Номинальное напряжение, В 3× 230/400 • Базовый (максимальный) ток, А 10 (100); 5 (100) • Стартовый ток (чувствительность), А 0, 04; 0, 02 • Активная и полная потребляемая мощность цепи напряжения, не более, Вт (В·А) 2 (10) • Полная мощность, потребляемая цепью тока, не более, Вт 4; 2, 5 • Постоянная счетчика, имп. /к. Вт·ч 800 • Степень защиты IP 51 • Масса, не более, кг 1 • Межповерочный интервал, лет 16 • Гарантийный срок, лет 5 Отличительные особенности: • Антиреверсивное электромеханическое отсчетное устройство (ЭМОУ) • Телеметрический импульсный выход • Защита от недоучета и хищений электроэнергии • Возможность установки на щиток • Температурный диапазон работы от – 40 °С до +70 °С • Габаритные размеры 172× 248× 71 мм • Корпус Ш 3

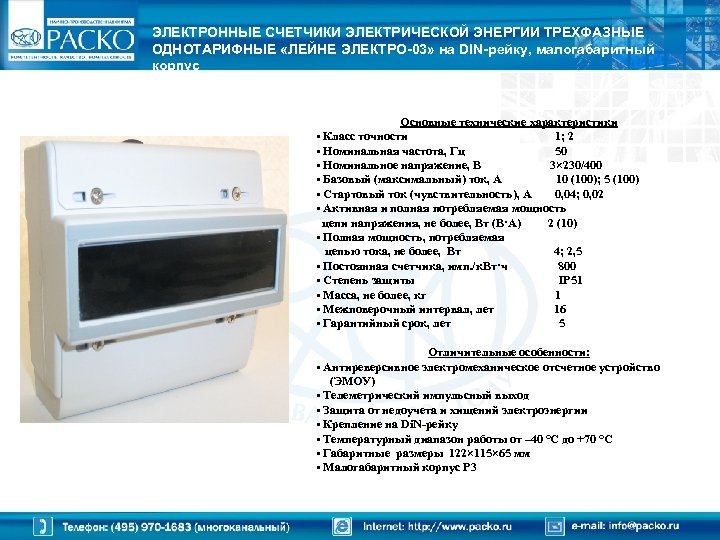

ЭЛЕКТРОННЫЕ СЧЕТЧИКИ ЭЛЕКТРИЧЕСКОЙ ЭНЕРГИИ ТРЕХФАЗНЫЕ ОДНОТАРИФНЫЕ «ЛЕЙНЕ ЭЛЕКТРО-03» на DIN-рейку, малогабаритный корпус Основные технические характеристики • Класс точности 1; 2 • Номинальная частота, Гц 50 • Номинальное напряжение, В 3× 230/400 • Базовый (максимальный) ток, А 10 (100); 5 (100) • Стартовый ток (чувствительность), А 0, 04; 0, 02 • Активная и полная потребляемая мощность цепи напряжения, не более, Вт (В·А) 2 (10) • Полная мощность, потребляемая цепью тока, не более, Вт 4; 2, 5 • Постоянная счетчика, имп. /к. Вт·ч 800 • Степень защиты IP 51 • Масса, не более, кг 1 • Межповерочный интервал, лет 16 • Гарантийный срок, лет 5 Отличительные особенности: • Антиреверсивное электромеханическое отсчетное устройство (ЭМОУ) • Телеметрический импульсный выход • Защита от недоучета и хищений электроэнергии • Крепление на Di. N-рейку • Температурный диапазон работы от – 40 °С до +70 °С • Габаритные размеры 122× 115× 65 мм • Малогабаритный корпус Р 3

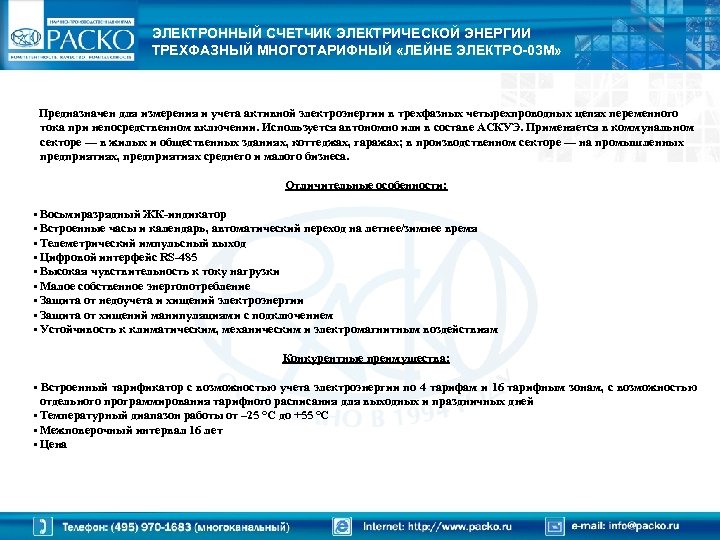

ЭЛЕКТРОННЫЙ СЧЕТЧИК ЭЛЕКТРИЧЕСКОЙ ЭНЕРГИИ ТРЕХФАЗНЫЙ МНОГОТАРИФНЫЙ «ЛЕЙНЕ ЭЛЕКТРО-03 М» Предназначен для измерения и учета активной электроэнергии в трехфазных четырехпроводных цепях переменного тока при непосредственном включении. Используется автономно или в составе АСКУЭ. Применяется в коммунальном секторе — в жилых и общественных зданиях, коттеджах, гаражах; в производственном секторе — на промышленных предприятиях, предприятиях среднего и малого бизнеса. Отличительные особенности: • Восьмиразрядный ЖК-индикатор • Встроенные часы и календарь, автоматический переход на летнее/зимнее время • Телеметрический импульсный выход • Цифровой интерфейс RS-485 • Высокая чувствительность к току нагрузки • Малое собственное энергопотребление • Защита от недоучета и хищений электроэнергии • Защита от хищений манипуляциями с подключением • Устойчивость к климатическим, механическим и электромагнитным воздействиям Конкурентные преимущества: • Встроенный тарификатор с возможностью учета электроэнергии по 4 тарифам и 16 тарифным зонам, с возможностью отдельного программирования тарифного расписания для выходных и праздничных дней • Температурный диапазон работы от – 25 °С до +55 °С • Межповерочный интервал 16 лет • Цена

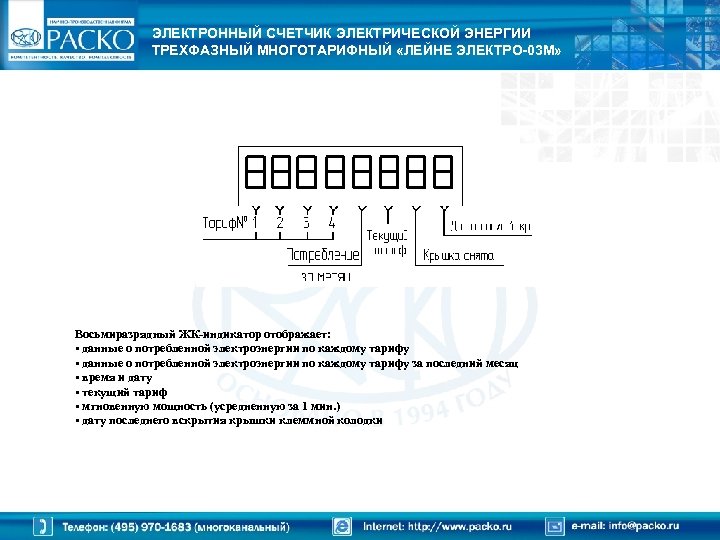

ЭЛЕКТРОННЫЙ СЧЕТЧИК ЭЛЕКТРИЧЕСКОЙ ЭНЕРГИИ ТРЕХФАЗНЫЙ МНОГОТАРИФНЫЙ «ЛЕЙНЕ ЭЛЕКТРО-03 М» Восьмиразрядный ЖК-индикатор отображает: • данные о потребленной электроэнергии по каждому тарифу за последний месяц • время и дату • текущий тариф • мгновенную мощность (усредненную за 1 мин. ) • дату последнего вскрытия крышки клеммной колодки

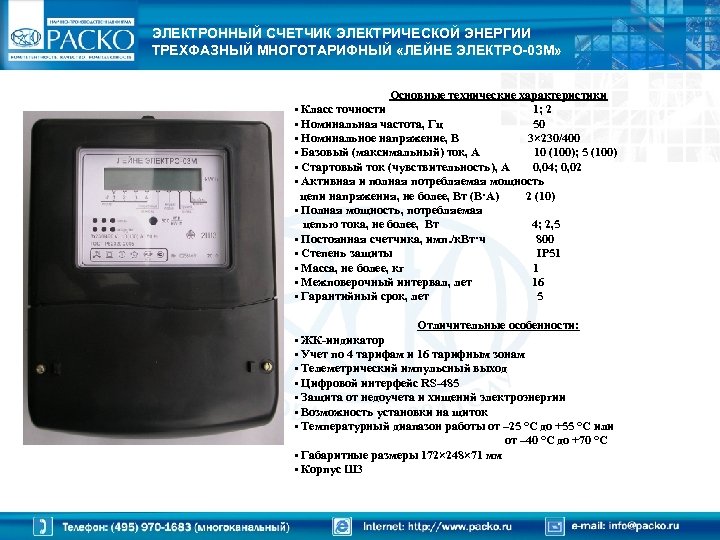

ЭЛЕКТРОННЫЙ СЧЕТЧИК ЭЛЕКТРИЧЕСКОЙ ЭНЕРГИИ ТРЕХФАЗНЫЙ МНОГОТАРИФНЫЙ «ЛЕЙНЕ ЭЛЕКТРО-03 М» Основные технические характеристики • Класс точности 1; 2 • Номинальная частота, Гц 50 • Номинальное напряжение, В 3× 230/400 • Базовый (максимальный) ток, А 10 (100); 5 (100) • Стартовый ток (чувствительность), А 0, 04; 0, 02 • Активная и полная потребляемая мощность цепи напряжения, не более, Вт (В·А) 2 (10) • Полная мощность, потребляемая цепью тока, не более, Вт 4; 2, 5 • Постоянная счетчика, имп. /к. Вт·ч 800 • Степень защиты IP 51 • Масса, не более, кг 1 • Межповерочный интервал, лет 16 • Гарантийный срок, лет 5 Отличительные особенности: • ЖК-индикатор • Учет по 4 тарифам и 16 тарифным зонам • Телеметрический импульсный выход • Цифровой интерфейс RS-485 • Защита от недоучета и хищений электроэнергии • Возможность установки на щиток • Температурный диапазон работы от – 25 °С до +55 °С или от – 40 °С до +70 °С • Габаритные размеры 172× 248× 71 мм • Корпус Ш 3

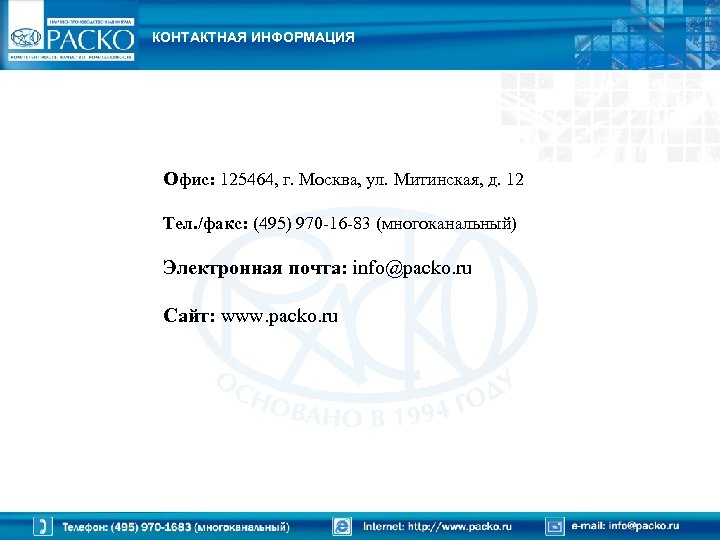

КОНТАКТНАЯ ИНФОРМАЦИЯ Офис: 125464, г. Москва, ул. Митинская, д. 12 Тел. /факс: (495) 970 -16 -83 (многоканальный) Электронная почта: info@packo. ru Сайт: www. packo. ru
