Новые коммуникационные микропроцессоры Выполнили: Большов Н. Б. Лукашевич Н. С.
Рассматриваемые производители МП • Freescale Semiconductor • Cisco • Cavium • Tilera
Freescale Semiconductor – Qor. IQ AMP Семейство Qor. IQ AMP T 1 T 2 T 1040 T 2080 T 4240 T 1042 T 2081 T 4160 T 1020 T 1022 T 4080

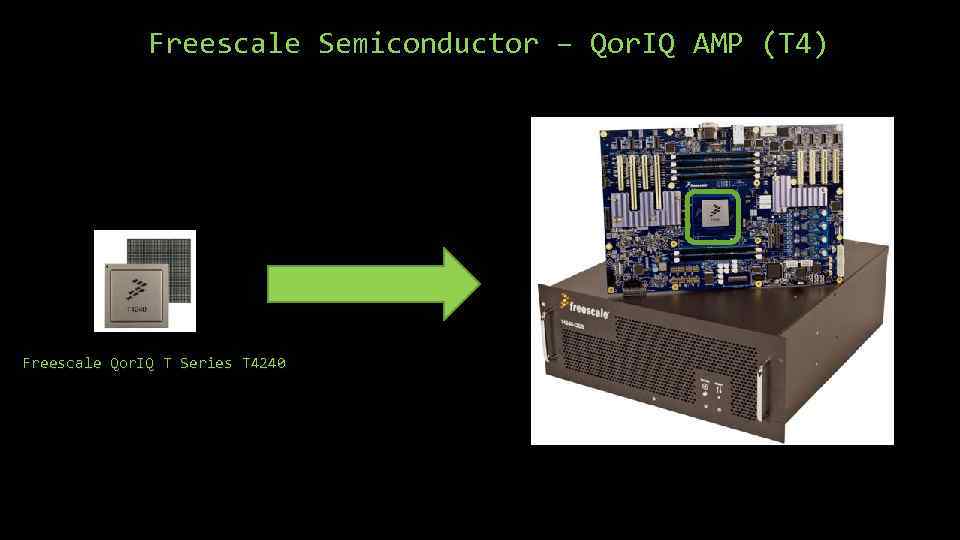

Freescale Semiconductor – Qor. IQ AMP (T 4) Freescale Qor. IQ T Series T 4240

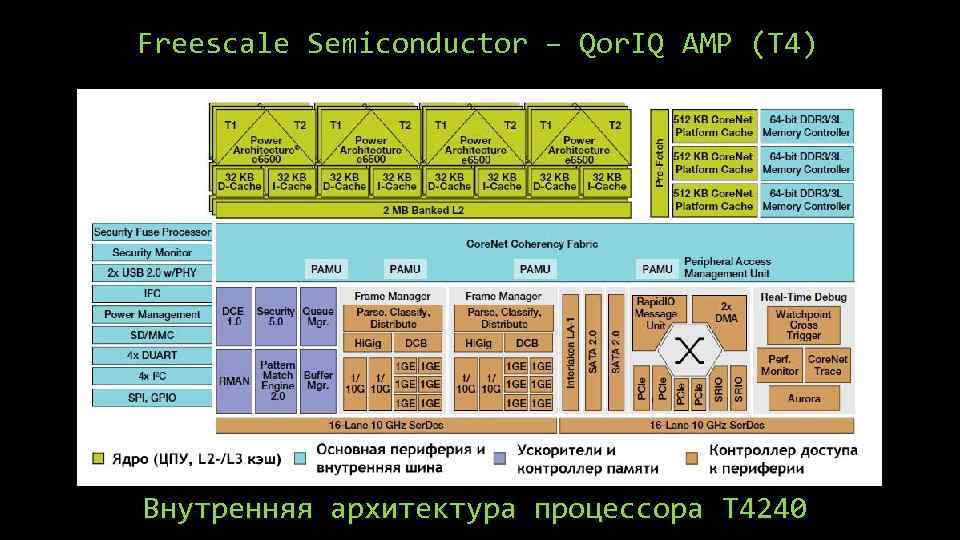

Freescale Semiconductor – Qor. IQ AMP (T 4) Внутренняя архитектура процессора T 4240

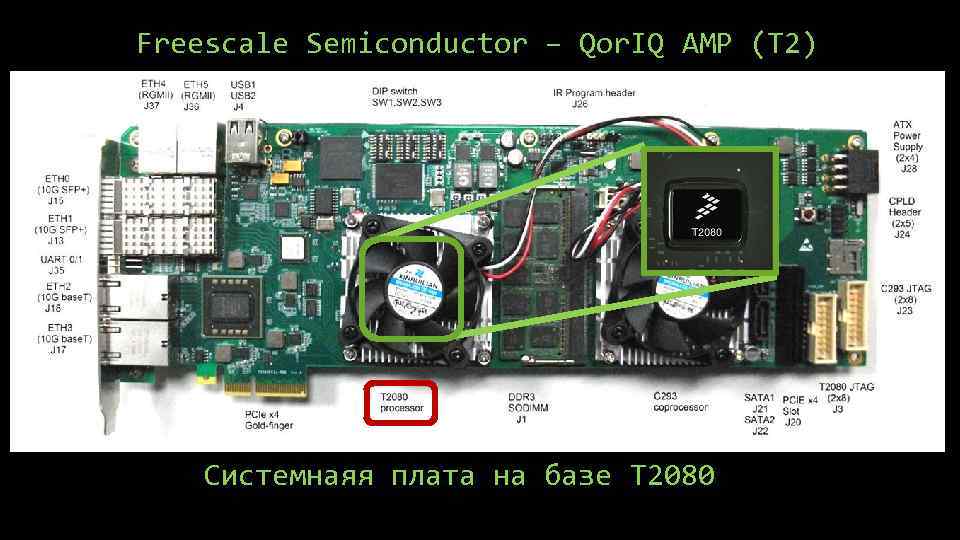

Freescale Semiconductor – Qor. IQ AMP (T 2) Системнаяя плата на базе T 2080

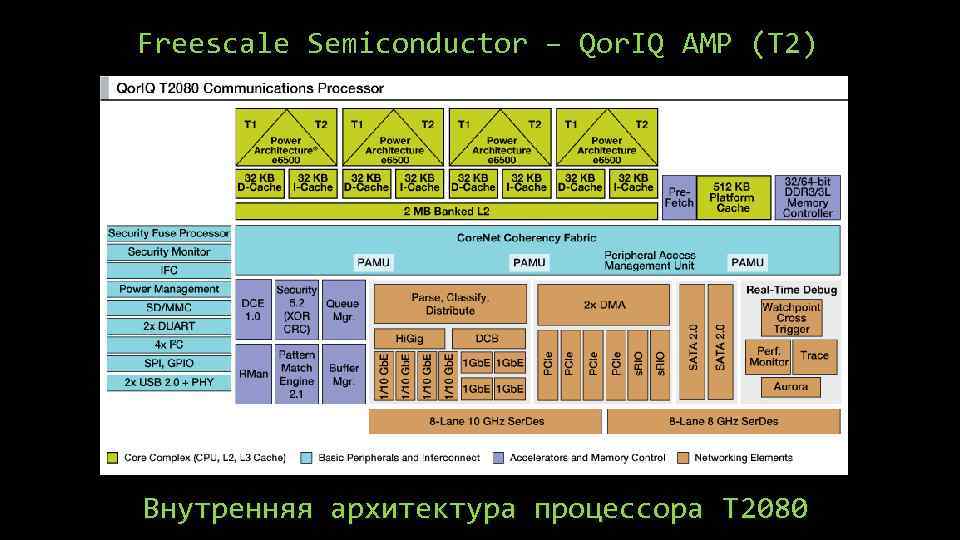

Freescale Semiconductor – Qor. IQ AMP (T 2) Внутренняя архитектура процессора T 2080
Quantum. Flow Processor Engine Traffic Manager

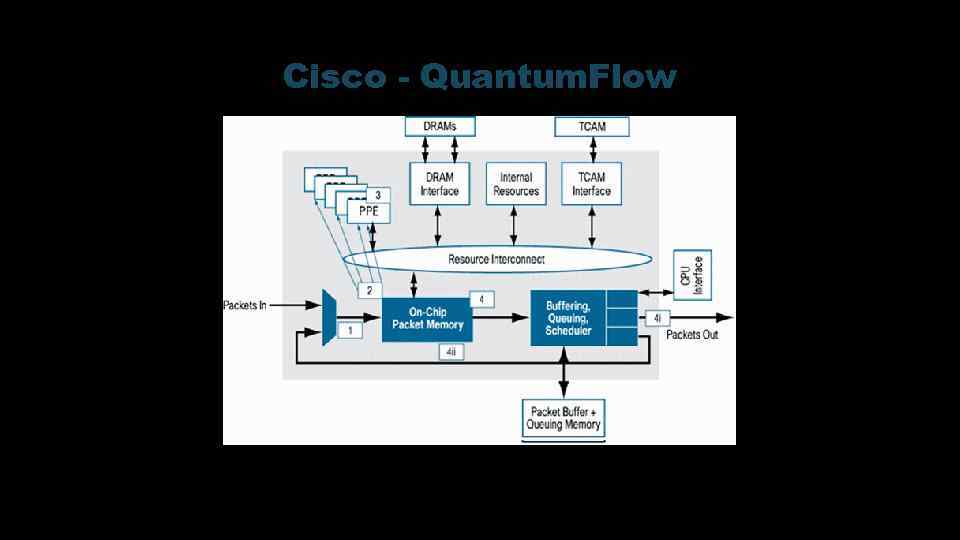

Cisco - Quantum. Flow
Cisco - Quantum. Flow

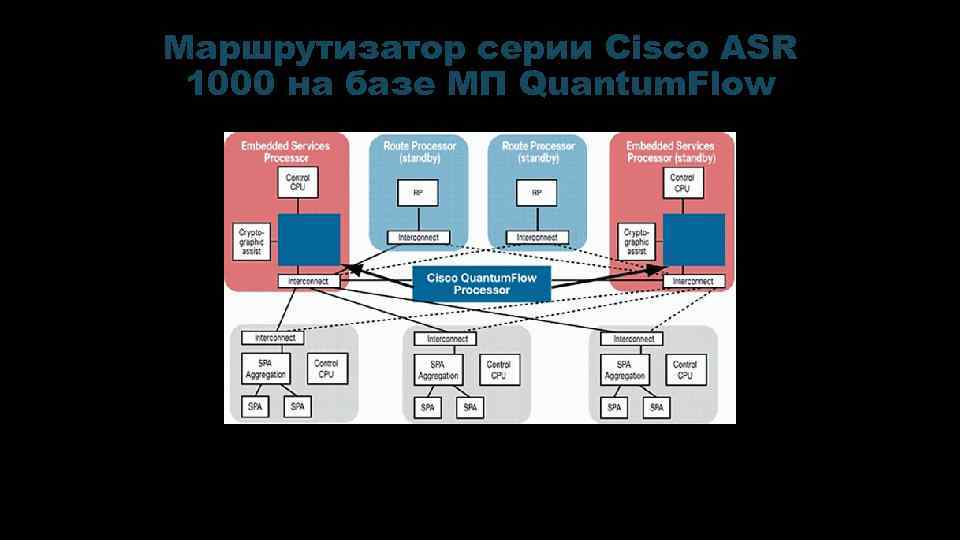

Маршрутизатор серии Cisco ASR 1000 на базе МП Quantum. Flow
• Thunder • Octeon • Nitrox • Neuron

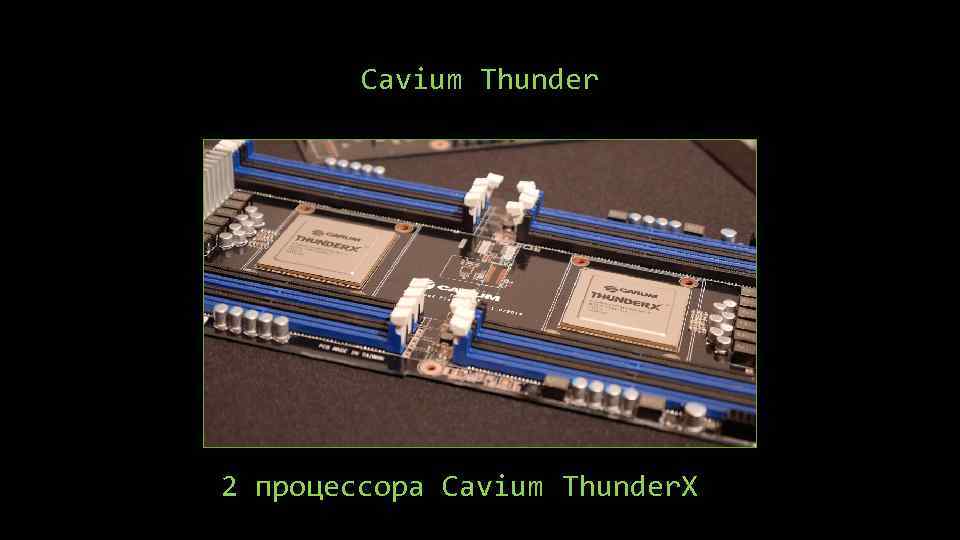

Cavium Thunder 2 процессора Cavium Thunder. X

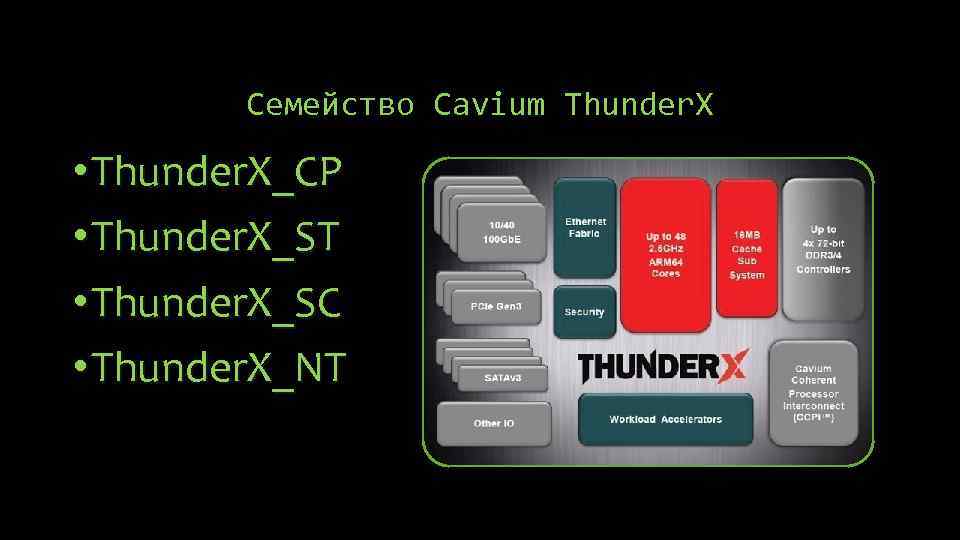

Семейство Cavium Thunder. X • Thunder. X_CP • Thunder. X_ST • Thunder. X_SC • Thunder. X_NT

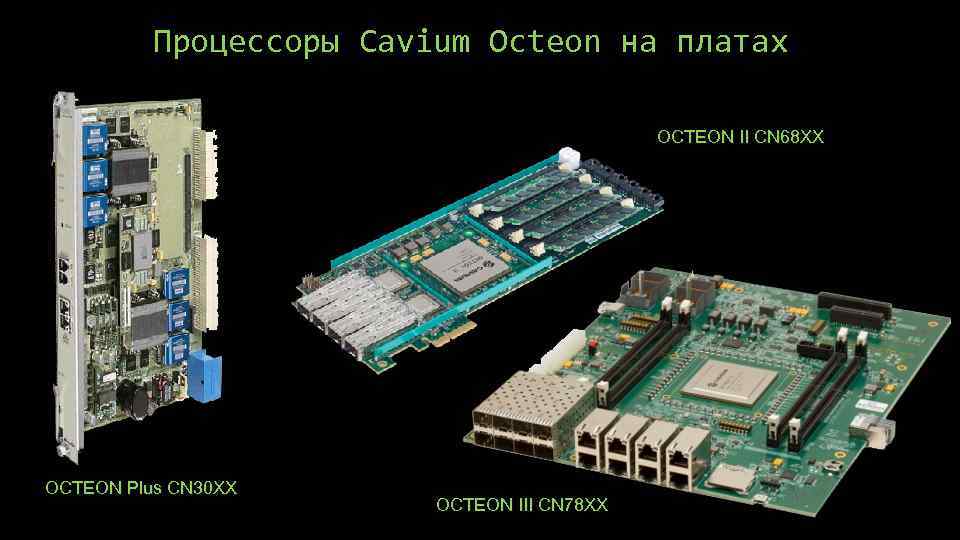

Процессоры Cavium Оcteon на платах OCTEON II CN 68 XX OCTEON Plus CN 30 XX OCTEON III CN 78 ХХ ХХ

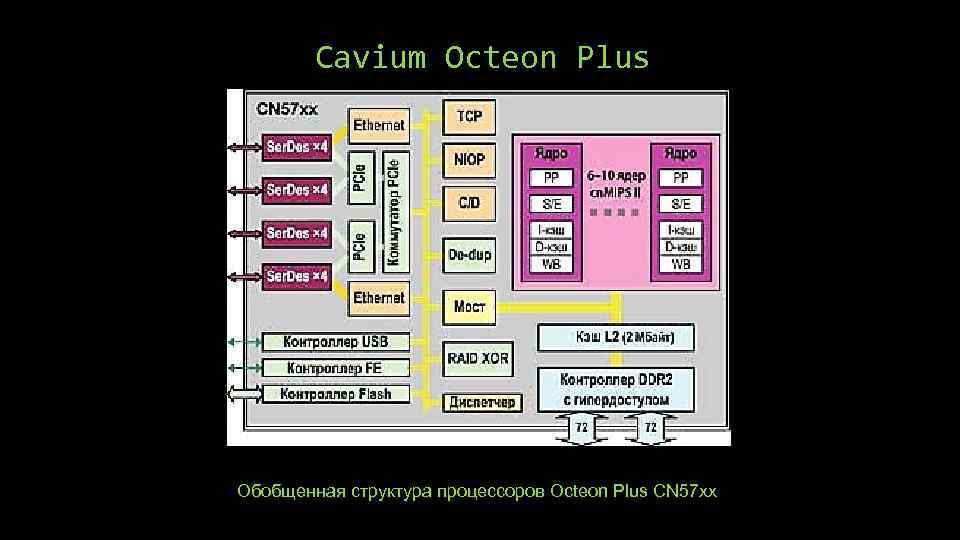

Cavium Octeon Plus Обобщенная структура процессоров Octeon Plus CN 57 xx

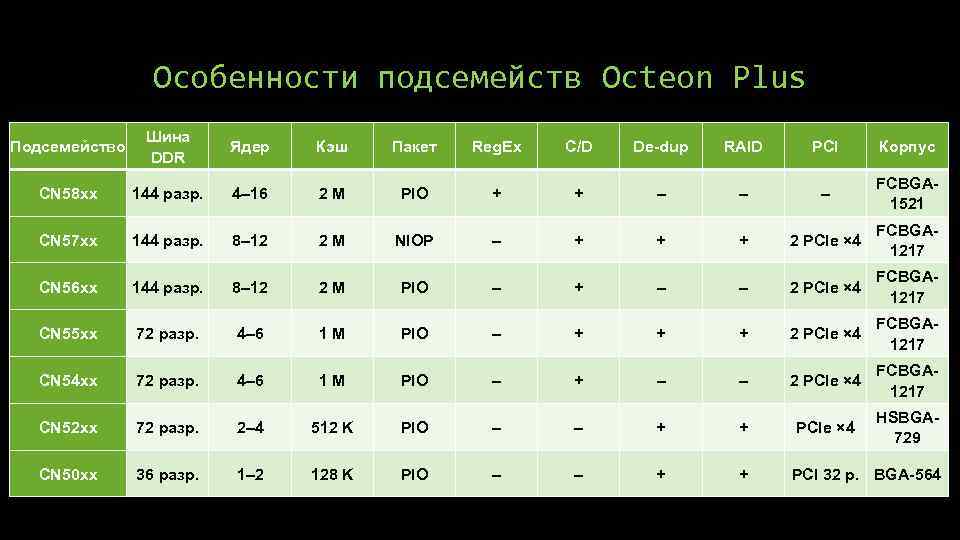

Особенности подсемейств Octeon Plus Подсемейство Шина DDR Ядер Кэш Пакет Reg. Ex C/D De-dup RAID PCI Корпус CN 58 xx 144 разр. 4– 16 2 M PIO + + – – – FCBGA 1521 CN 57 xx 144 разр. 8– 12 2 M NIOP – + + + 2 PCIe × 4 FCBGA 1217 CN 56 xx 144 разр. 8– 12 2 M PIO – + – – 2 PCIe × 4 FCBGA 1217 CN 55 xx 72 разр. 4– 6 1 M PIO – + + + 2 PCIe × 4 FCBGA 1217 CN 54 xx 72 разр. 4– 6 1 M PIO – + – – 2 PCIe × 4 FCBGA 1217 CN 52 xx 72 разр. 2– 4 512 K PIO – – + + PCIe × 4 HSBGA 729 CN 50 xx 36 разр. 1– 2 128 K PIO – – + + PCI 32 р. BGA-564

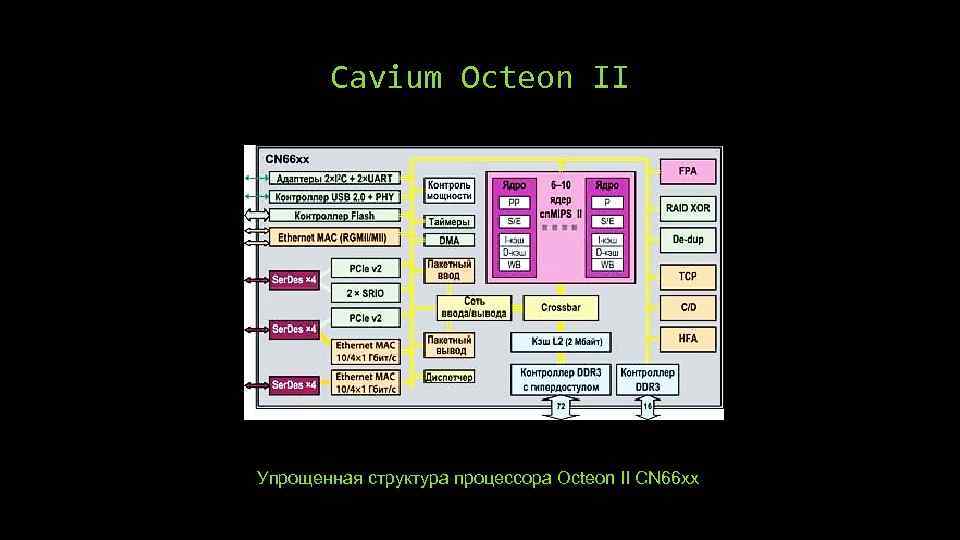

Cavium Octeon II Упрощенная структура процессора Octeon II CN 66 xx

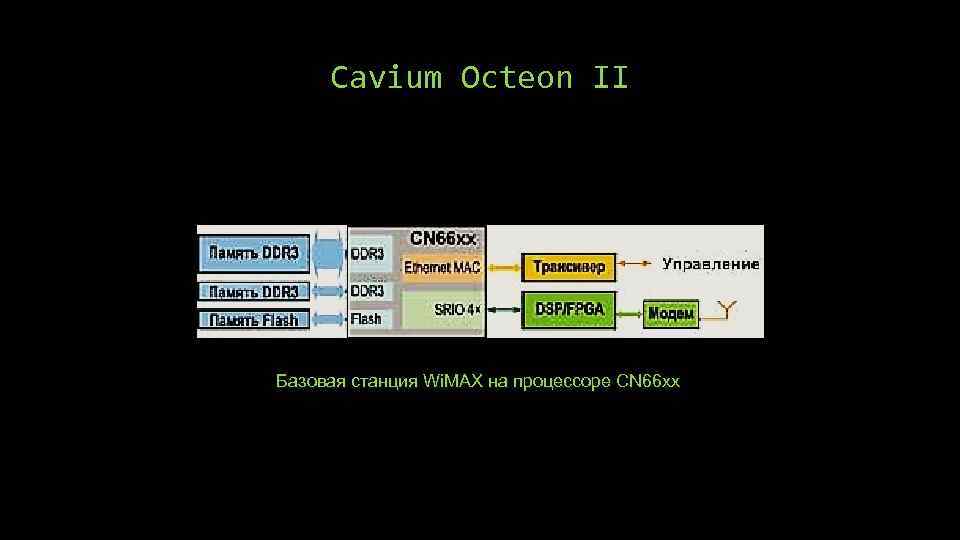

Cavium Octeon II Базовая станция Wi. MAX на процессоре CN 66 xx

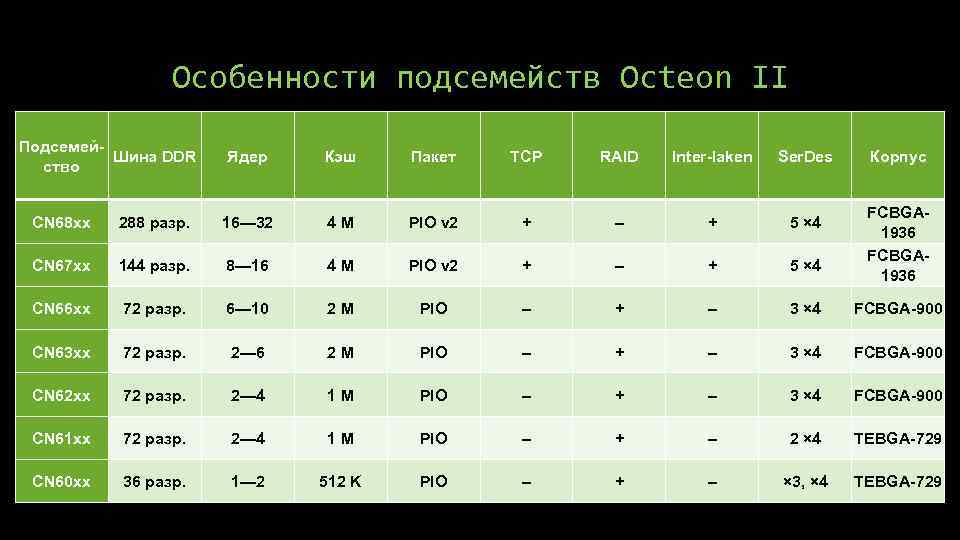

Особенности подсемейств Octeon II Подсемей. Шина DDR ство Ядер Кэш Пакет TCP RAID Inter-laken Ser. Des Корпус FCBGA 1936 CN 68 xx 288 разр. 16— 32 4 M PIO v 2 + – + 5 × 4 CN 67 xx 144 разр. 8— 16 4 M PIO v 2 + – + 5 × 4 CN 66 xx 72 разр. 6— 10 2 M PIO – + – 3 × 4 FCBGA-900 CN 63 xx 72 разр. 2— 6 2 M PIO – + – 3 × 4 FCBGA-900 CN 62 xx 72 разр. 2— 4 1 M PIO – + – 3 × 4 FCBGA-900 CN 61 xx 72 разр. 2— 4 1 M PIO – + – 2 × 4 TEBGA-729 CN 60 xx 36 разр. 1— 2 512 K PIO – + – × 3, × 4 TEBGA-729

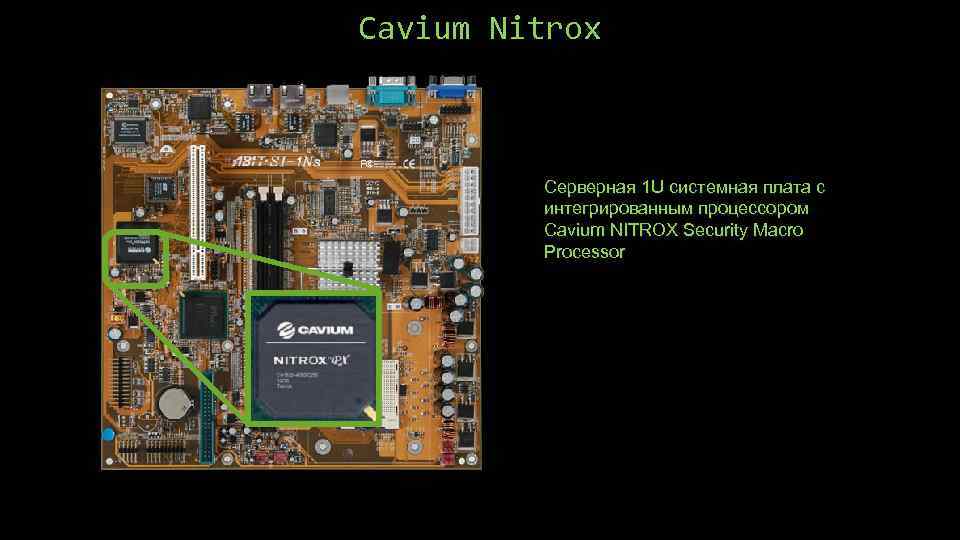

Cavium Nitrox Cерверная 1 U системная плата с интегрированным процессором Cavium NITROX Security Macro Processor

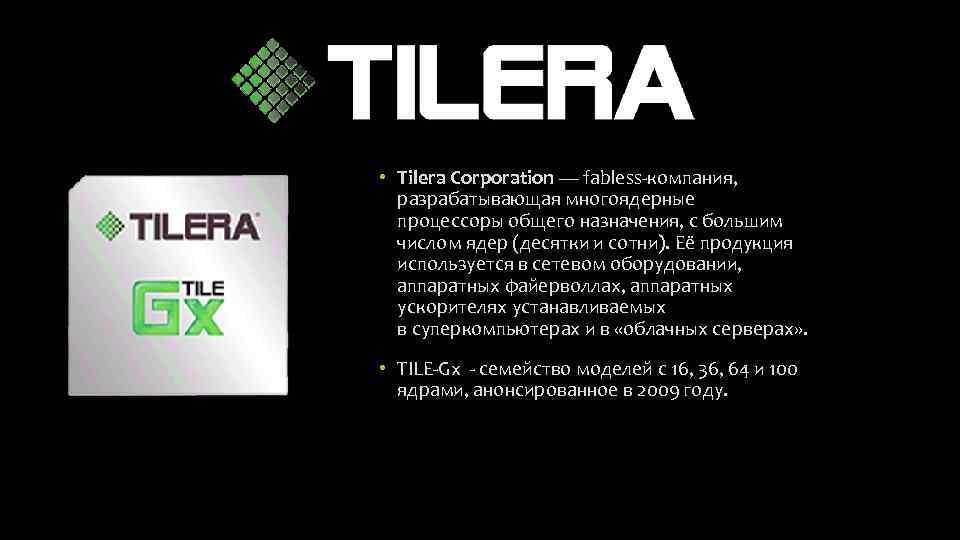

• Tilera Corporation — fabless-компания, разрабатывающая многоядерные процессоры общего назначения, с большим числом ядер (десятки и сотни). Её продукция используется в сетевом оборудовании, аппаратных файерволлах, аппаратных ускорителях устанавливаемых в суперкомпьютерах и в «облачных серверах» . • TILE-Gx - семейство моделей с 16, 36, 64 и 100 ядрами, анонсированное в 2009 году.

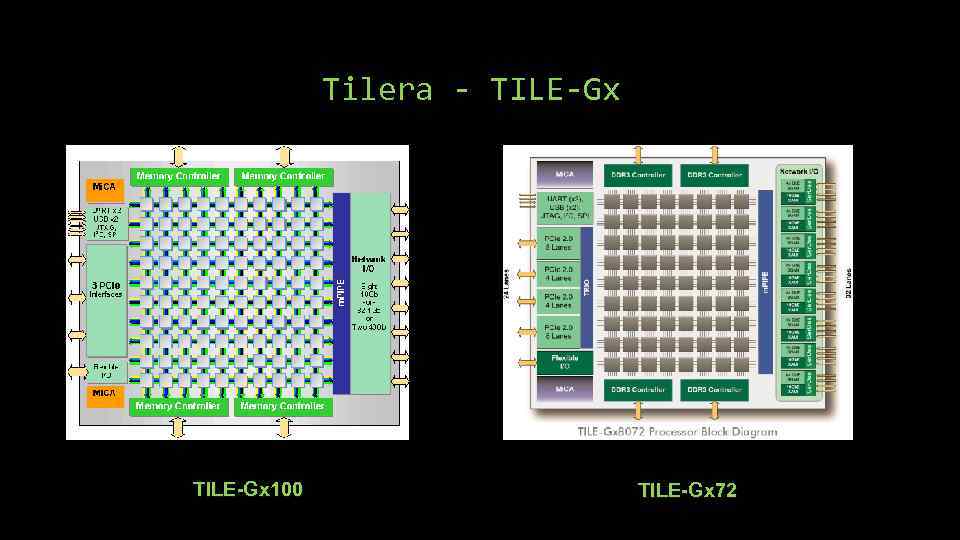

Tilera - TILE-Gx 100 TILE-Gx 72
