Новости в системе SI 2000 Решения ADSL и g. SHDSL Issued by Iskratel; All rights reserved Сентябрь 2003 OBR 70121 a Хардиков В. В. тel. +057 715 80 58 fax: +057 715 80 16 e-mail: vkhardikov@monis. com. ua http: //www. monis. com. ua

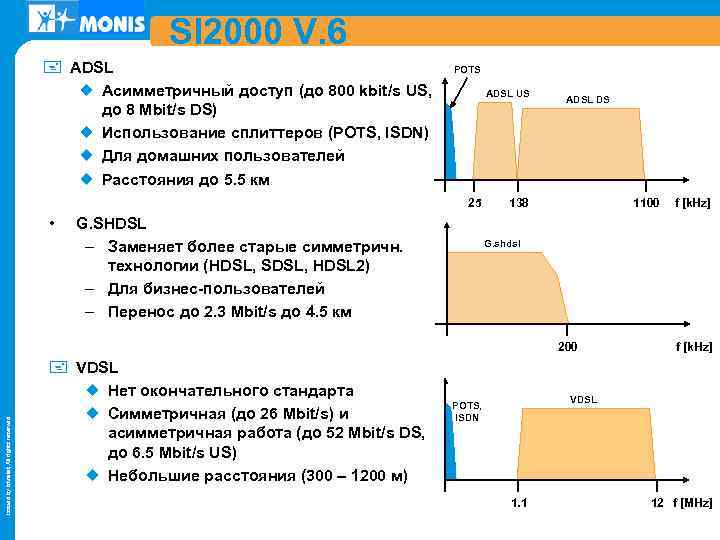

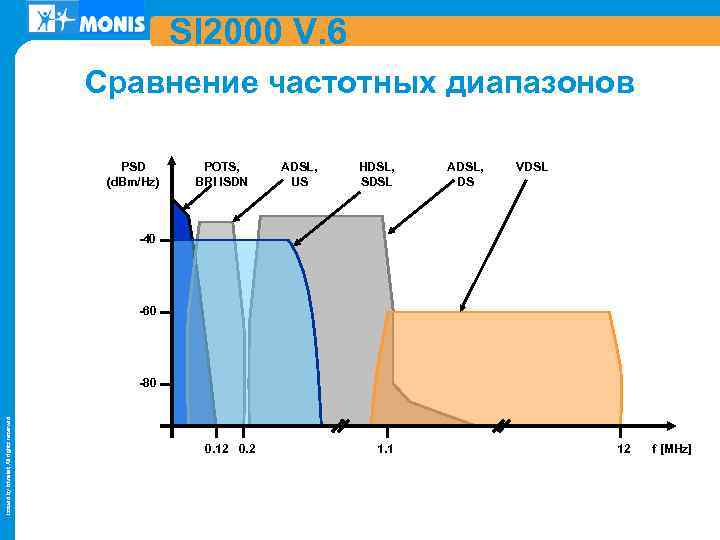

SI 2000 V. 6 + ADSL ¿ Асимметричный доступ (до 800 kbit/s US, до 8 Mbit/s DS) ¿ Использование сплиттеров (POTS, ISDN) ¿ Для домашних пользователей ¿ Расстояния до 5. 5 км POTS ADSL US 25 • G. SHDSL – Заменяет более старые симметричн. технологии (HDSL, SDSL, HDSL 2) – Для бизнес-пользователей – Перенос до 2. 3 Mbit/s до 4. 5 км ADSL DS 138 1100 G. shdsl Issued by Iskratel; All rights reserved 200 + VDSL ¿ Нет окончательного стандарта ¿ Симметричная (до 26 Mbit/s) и асимметричная работа (до 52 Mbit/s DS, до 6. 5 Mbit/s US) ¿ Небольшие расстояния (300 – 1200 м) f [k. Hz] VDSL POTS, ISDN 1. 1 12 f [MHz]

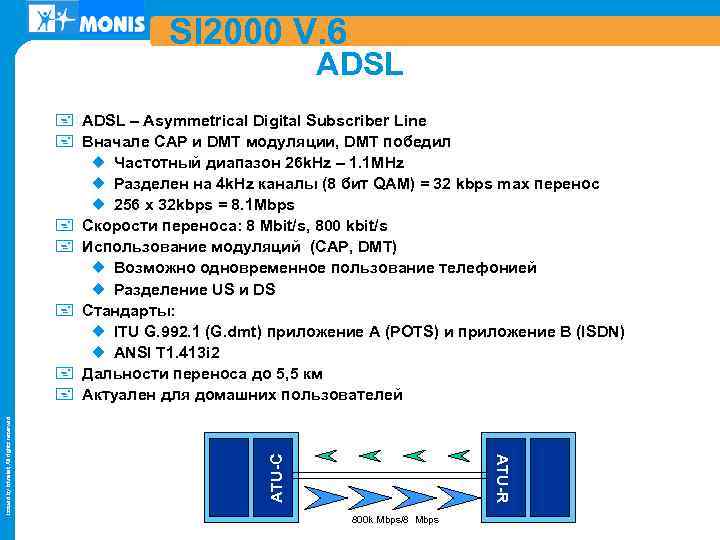

SI 2000 V. 6 ADSL ATU-C ATU-R Issued by Iskratel; All rights reserved + ADSL – Asymmetrical Digital Subscriber Line + Вначале CAP и DMT модуляции, DMT победил ¿ Частотный диапазон 26 k. Hz – 1. 1 MHz ¿ Разделен на 4 k. Hz каналы (8 бит QAM) = 32 kbps max перенос ¿ 256 x 32 kbps = 8. 1 Mbps + Скорости переноса: 8 Mbit/s, 800 kbit/s + Использование модуляций (CAP, DMT) ¿ Возможно одновременное пользование телефонией ¿ Разделение US и DS + Стандарты: ¿ ITU G. 992. 1 (G. dmt) приложение A (POTS) и приложение B (ISDN) ¿ ANSI T 1. 413 i 2 + Дальности переноса до 5, 5 км + Актуален для домашних пользователей 800 k Mbps/8 Mbps

SI 2000 V. 6 ADSL частотный спектр POTS 4 ADSL, US 26 80 ADSL, DS 138 ADSL приложение A (ADSL поверх POTS) 1104 f [k. Hz] ISDN + ADSL (FDM) Issued by Iskratel; All rights reserved ISDN ADSL, US 80 138 ADSL, DS 276 ADSL приложение B (ADSL поверх ISDN) 1104 f [k. Hz]

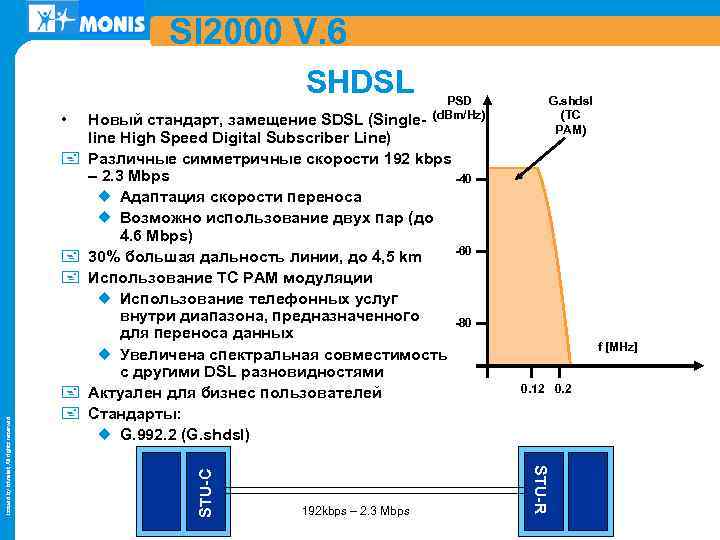

SI 2000 V. 6 SHDSL + + + 192 kbps – 2. 3 Mbps G. shdsl (TC PAM) f [MHz] 0. 12 0. 2 STU-R Issued by Iskratel; All rights reserved + + Новый стандарт, замещение SDSL (Singleline High Speed Digital Subscriber Line) Различные симметричные скорости 192 kbps – 2. 3 Mbps -40 ¿ Адаптация скорости переноса ¿ Возможно использование двух пар (до 4. 6 Mbps) -60 30% большая дальность линии, до 4, 5 km Использование TC PAM модуляции ¿ Использование телефонных услуг внутри диапазона, предназначенного -80 для переноса данных ¿ Увеличена спектральная совместимость с другими DSL разновидностями Актуален для бизнес пользователей Стандарты: ¿ G. 992. 2 (G. shdsl) STU-C • PSD (d. Bm/Hz)

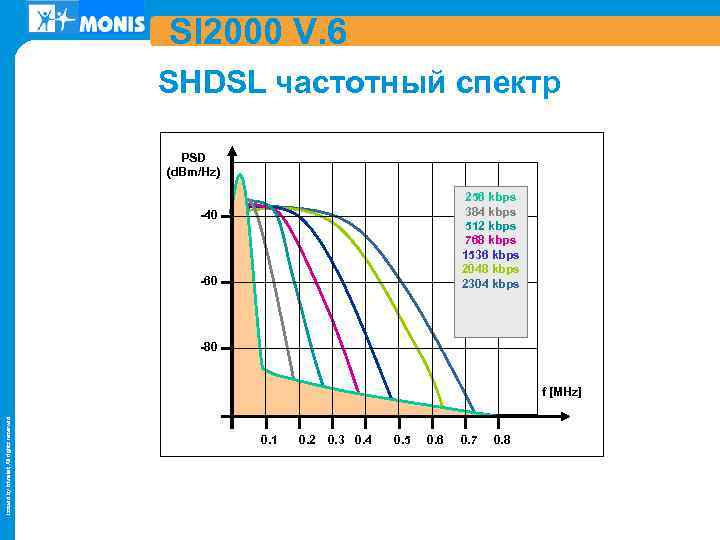

SI 2000 V. 6 SHDSL частотный спектр PSD (d. Bm/Hz) 256 kbps 384 kbps 512 kbps 768 kbps 1536 kbps 2048 kbps 2304 kbps -40 -60 -80 Issued by Iskratel; All rights reserved f [MHz] 0. 1 0. 2 0. 3 0. 4 0. 5 0. 6 0. 7 0. 8

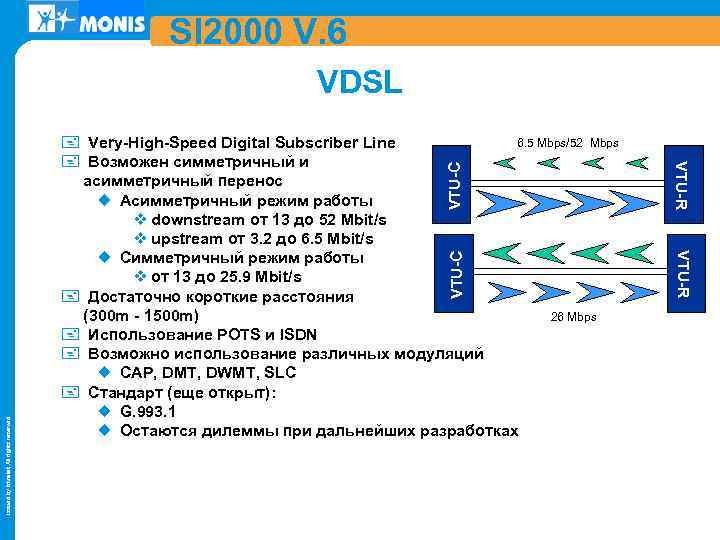

SI 2000 V. 6 VDSL VTU-C VTU-R Issued by Iskratel; All rights reserved VTU-R 6. 5 Mbps/52 Mbps + Very-High-Speed Digital Subscriber Line + Возможен симметричный и асимметричный перенос ¿ Асимметричный режим работы v downstream от 13 до 52 Mbit/s v upstream от 3. 2 до 6. 5 Mbit/s ¿ Симметричный режим работы v от 13 до 25. 9 Mbit/s + Достаточно короткие расстояния (300 m - 1500 m) 26 Mbps + Использование POTS и ISDN + Возможно использование различных модуляций ¿ CAP, DMT, DWMT, SLC + Стандарт (еще открыт): ¿ G. 993. 1 ¿ Остаются дилеммы при дальнейших разработках

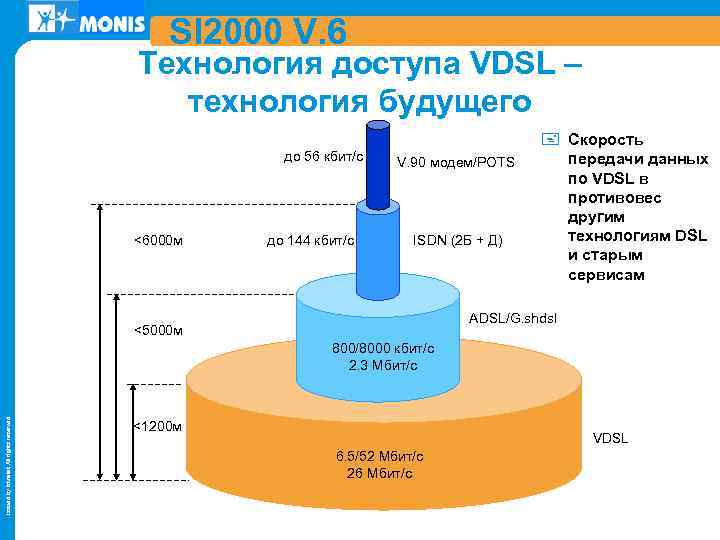

SI 2000 V. 6 Технология доступа VDSL – технология будущего дo 56 кбит/с <6000 м дo 144 кбит/с V. 90 мoдем/POTS ISDN (2 Б + Д) + Скорость передачи данных по VDSL в противовес другим технологиям DSL и старым сервисам ADSL/G. shdsl <5000 м Issued by Iskratel; All rights reserved 800/8000 кбит/с 2. 3 Мбит/с <1200 м VDSL 6. 5/52 Мбит/с 26 Мбит/с

SI 2000 V. 6 DSL доступ +Составные части DSL доступа: ¿ DSLAM на стороне станции (SI 2000 BAN) ¿ CPE на стороне пользователя (модем, маршрутизатор, IAD) ¿ Остальное оборудование (терминальное оборудование, IAD сплиттеры, BRAS, шлюзы) g. SHDSL Internet DSLAM modem Issued by Iskratel; All rights reserved BRAS Сеть передачи данных ADSL Голосовой шлюз splitter NT POTS PSTN ISDN Узкополосный узел доступа NT

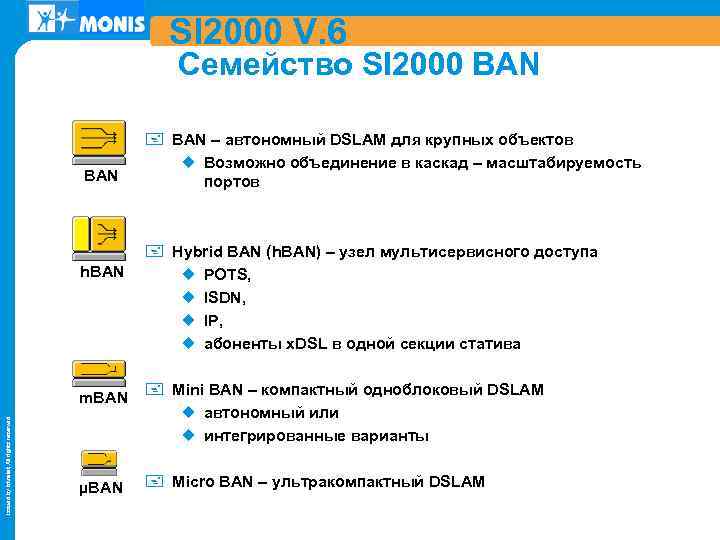

SI 2000 V. 6 Семейство SI 2000 BAN h. BAN Issued by Iskratel; All rights reserved m. BAN µBAN + BAN – автономный DSLAM для крупных объектов ¿ Возможно объединение в каскад – масштабируемость портов + Hybrid BAN (h. BAN) – узел мультисервисного доступа ¿ POTS, ¿ ISDN, ¿ IP, ¿ абоненты x. DSL в одной секции статива + Mini BAN – компактный одноблоковый DSLAM ¿ автономный или ¿ интегрированные варианты + Micro BAN – ультракомпактный DSLAM

SI 2000 V. 6 Различия в использовании BAN Большие городские густонаселенные районы с высокой концентрацией домашних пользователей PSTN Возможность предоставления широкополосных и узкополосных услуг из одного узла доступа E 1/V 5. 2 речь данные E 1/V 5. 2 речь Issued by Iskratel; All rights reserved данные Большие сельские районы с малым числом пользователей данные BWA Сеть передачи данных E 1/V 5. 2 речь данные Каскадное соединение Пункты коллективного доступа - MTU (бизнес здания, . . . )

SI 2000 V. 6 Issued by Iskratel; All rights reserved SI 2000 BAN + Основные характеристики: ¿ Максимальная емкость на секцию 240 DSL портов ¿ Абонентские интерфейсы (16 портов на плату) v ADSL поверх POTS v ADSL поверх ISDN ¿ Сетевые интерфейсы/ интерфейсы расширения v E 1/IMA (8 x) v STM-1 ATM оптика v Fast. Ethernet* + ATM характеристики: ¿ Классы услуг v UBR v CBR + Распределенное или централизованное управление посредством SI 2000 MN

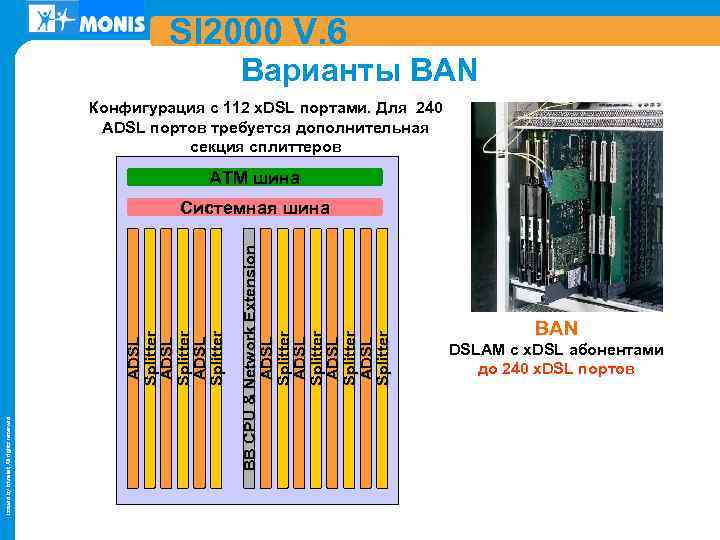

ADS L S p l i tte r B B C P U & N e tw o r k E x te n s i o n ADS L S p l i tte r Issued by Iskratel; All rights reserved SI 2000 V. 6 Варианты BAN Конфигурация с 112 x. DSL портами. Для 240 ADSL портов требуется дополнительная секция сплиттеров ATM шина Системная шина BAN DSLAM с x. DSL абонентами до 240 x. DSL портов

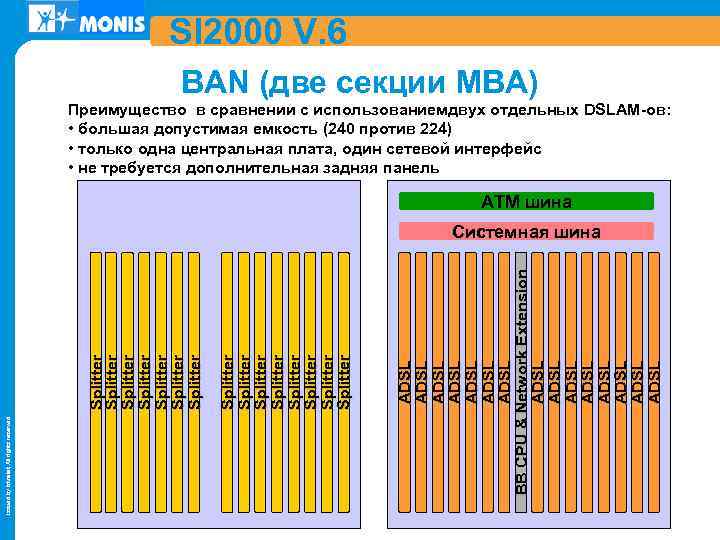

S p l i tte r S p l i tte r S p l i tte r S p l i tte r ADS L ADS L B B C P U & N e tw o r k E x te n s i o n ADS L ADS L Issued by Iskratel; All rights reserved SI 2000 V. 6 BAN (две секции MBA) Преимущество в сравнении с использованиемдвух отдельных DSLAM-ов: • большая допустимая емкость (240 против 224) • только одна центральная плата, один сетевой интерфейс • не требуется дополнительная задняя панель ATM шина Системная шина

SI 2000 V. 6 Issued by Iskratel; All rights reserved SI 2000 гибридный BAN + Основные характеристики : ¿ BAN интеграция в SI 2000 SAN или SI 2000 AN ¿ Максимальная емкость на секцию 96 ADSL + 288 POTS ¿ Абонентские интерфейсы (16 портов на плату) v ADSL поверх POTS v ADSL поверх ISDN ¿ Сетевые интерфейсы/ интерфейсы расширения v E 1/IMA (8 x) v STM-1 ATM оптика v Fast. Ethernet* + ATM характеристики: ¿ Классы услуг v UBR v CBR + Распределенное или централизованное управление посредством SI 2000 MN

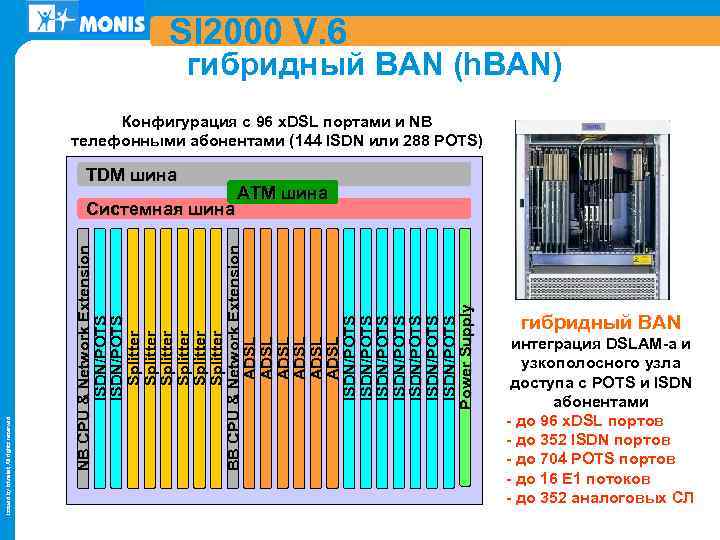

N B C P U & N e tw o r k E x te n s i o n I S DN/ P O T S S p l i tte r S p l i tte r B B C P U & N e tw o r k E x te n s i o n ADS L ADS L I S DN/ P O T S I S DN/ P O T S P o w er S u p p l y Issued by Iskratel; All rights reserved SI 2000 V. 6 гибридный BAN (h. BAN) Конфигурация с 96 x. DSL портами и NB телефонными абонентами (144 ISDN или 288 POTS) TDM шина Системная шина ATM шина гибридный BAN интеграция DSLAM-a и узкополосного узла доступа с POTS и ISDN абонентами - до 96 x. DSL портов - до 352 ISDN портов - до 704 POTS портов - до 16 E 1 потоков - до 352 аналоговых СЛ

SI 2000 V. 6 Issued by Iskratel; All rights reserved SI 2000 mini BAN + Основные характеристики : ¿ Абонентский интерфейс (24 порта) v ADSL поверх POTS v ADSL поверх ISDN v SHDSL ¿ Сетевые интерфейсы/ интерфейсы расширения (subtend) v Fast. Ethernet (2 портовая) v E 1/IMA (4 x или 8 x) v STM-1 ATM оптика + Электропитание AC или DC + Возможна интеграция в узлы SI 2000 + ATM характеристики : ¿ Класс обслуживания v UBR v CBR + IP характеристики : ¿ Трафик Ethernet v IEEE 802. 3 v Работа в режиме «Моста» RFC 1483 v Протокол «охвата деревьев» 802. 1 D ¿ Качество обслуживания v Co. S (IEEE 802. 1 P) v VLAN (IEEE 802. 1 Q) + Администрирование CLI или централизованное управление с использованием SI 2000 MN

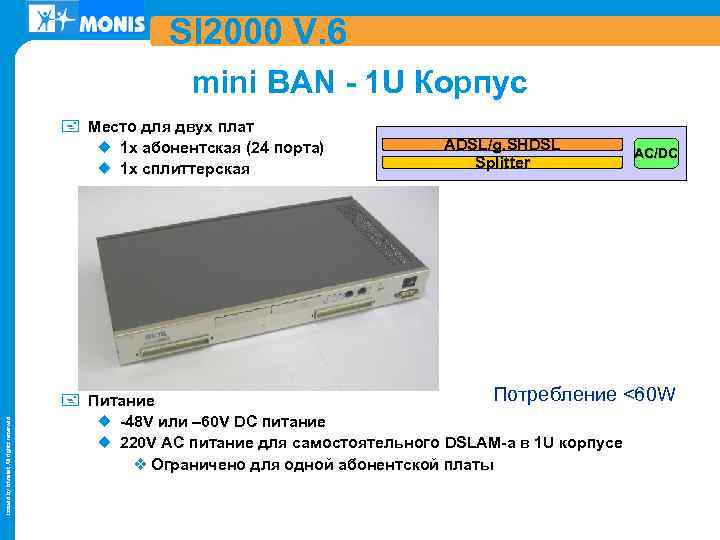

SI 2000 V. 6 mini BAN - 1 U Корпус Issued by Iskratel; All rights reserved + Место для двух плат ¿ 1 x абонентская (24 порта) ¿ 1 x сплиттерская ADS L / g. S HDS L S p l i tte r AC/ DC Потребление <60 W + Питание ¿ -48 V или – 60 V DC питание ¿ 220 V AC питание для самостоятельного DSLAM-а в 1 U корпусе v Ограничено для одной абонентской платы

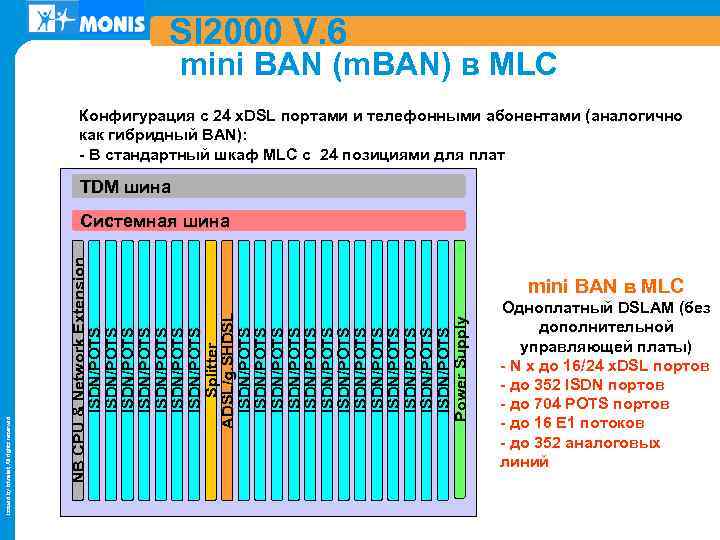

N B C P U & N e tw o r k E x te n s i o n I S DN/ P O T S I S DN/ P O T S S p l i tte r ADS L / g. S HDS L I S DN/ P O T S I S DN/ P O T S I S DN/ P O T S I S DN/ P O T S P o w er S u p p l y Issued by Iskratel; All rights reserved SI 2000 V. 6 mini BAN (m. BAN) в MLC Конфигурация с 24 x. DSL портами и телефонными абонентами (аналогично как гибридный BAN): - В стандартный шкаф MLC с 24 позициями для плат TDM шина Системная шина mini BAN в MLC Одноплатный DSLAM (без дополнительной управляющей платы) - N х до 16/24 x. DSL портов - до 352 ISDN портов - до 704 POTS портов - до 16 E 1 потоков - до 352 аналоговых линий

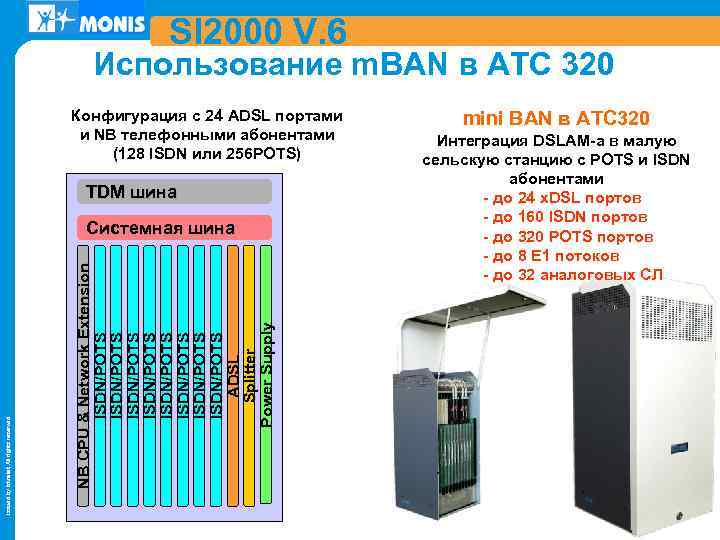

SI 2000 V. 6 Использование m. BAN в ATС 320 Конфигурация с 24 АDSL портами и NB телефонными абонентами (128 ISDN или 256 POTS) TDM шина N B C P U & N e tw o r k E x te n s i o n I S DN/ P O T S I S DN/ P O T S ADS L S p l i tte r P o w er S u p p l y Issued by Iskratel; All rights reserved Системная шина mini BAN в ATC 320 Интеграция DSLAM-a в малую сельскую станцию с POTS и ISDN абонентами - до 24 x. DSL портов - до 160 ISDN портов - до 320 POTS портов - до 8 E 1 потоков - до 32 аналоговых СЛ

SI 2000 V. 6 Issued by Iskratel; All rights reserved SI 2000 micro BAN + Основные характеристики : ¿ Абонентский интерфейс (8 портов) v ADSL поверх POTS v ADSL поверх ISDN v SHDSL ¿ Сетевые интерфейсы/ интерфейсы расширения (subtend) v Fast. Ethernet (2 -портовая) v E 1/IMA (4 x или 8 x) v STM-1 ATM оптика + Электропитание AC или DC + Возможна интеграция в узлы SI 2000 + ATM характеристики : ¿ Класс обслуживания v UBR v CBR + IP характеристики : ¿ Трафик Ethernet v IEEE 802. 3 v Работа в режиме «Моста» RFC 1483 v Протокол «охвата деревьев» 802. 1 D ¿ Качество обслуживания v Co. S (IEEE 802. 1 P) v VLAN (IEEE 802. 1 Q) + Администрирование CLI или централизованное управление с использованием SI 2000 MN

SI 2000 V. 6 DSL технологии и сплиттеры + Различия определяются стандартом - модуляцией: ¿ ADSL ¿ VDSL ¿ SHDSL Домашний пользователь Бизнес пользователь + Сплиттеры ¿ Требуются когда BB и NB услуги сосуществуют ¿ Пассивные устройства , мини корпус v Объединение и разделение NB и BB сигналов Issued by Iskratel; All rights reserved ¿ Прямое соединение с модемом, телефоном и DSL линией ¿ Настенное или настольное исполнение сплиттер DSL linija DSL линия сплиттер NT модем ISDN POTS

SI 2000 V. 6 Iskratel CPE портфель (1) +ADSL Bridge/Router Eth CJT 812/813 ¿ Ethernet (и USB) порт ¿ MS Windows и Linux совместимость ¿ Внешний блок питания Bridge/router CJT 812/813 Issued by Iskratel; All rights reserved +ADSL USB модем Io 900/Io 901 ¿ USB порт ¿ MS Windows совместимость ¿ Малые размеры ¿ Низкое энергопотребление USB modem Io 900/901

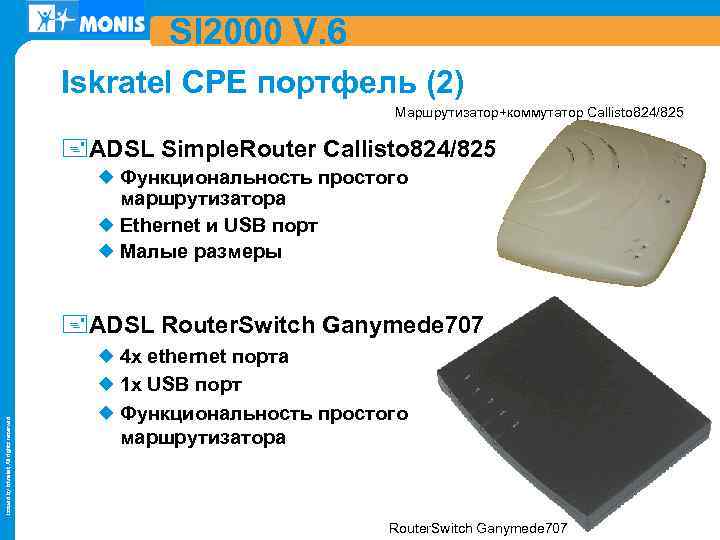

SI 2000 V. 6 Iskratel CPE портфель (2) Маршрутизатор+коммутатор Callisto 824/825 +ADSL Simple. Router Callisto 824/825 ¿ Функциональность простого маршрутизатора ¿ Ethernet и USB порт ¿ Малые размеры Issued by Iskratel; All rights reserved +ADSL Router. Switch Ganymede 707 ¿ 4 x ethernet порта ¿ 1 x USB порт ¿ Функциональность простого маршрутизатора Router. Switch Ganymede 707

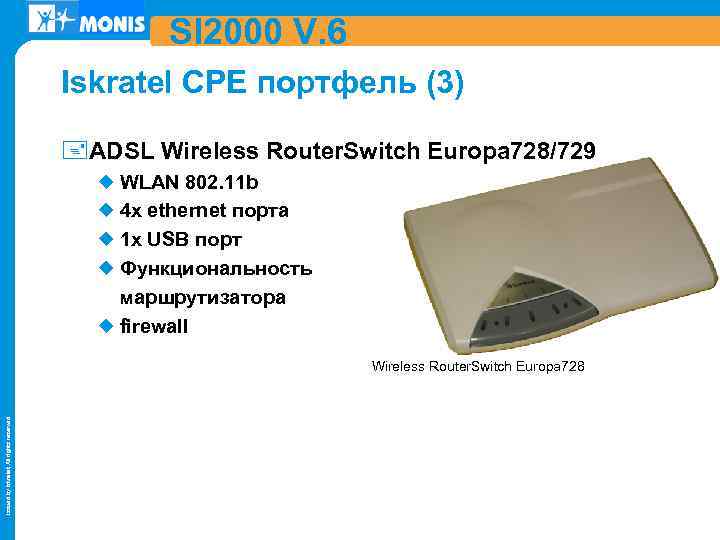

SI 2000 V. 6 Iskratel CPE портфель (3) +ADSL Wireless Router. Switch Europa 728/729 ¿ WLAN 802. 11 b ¿ 4 x ethernet порта ¿ 1 x USB порт ¿ Функциональность маршрутизатора ¿ firewall Issued by Iskratel; All rights reserved Wireless Router. Switch Europa 728

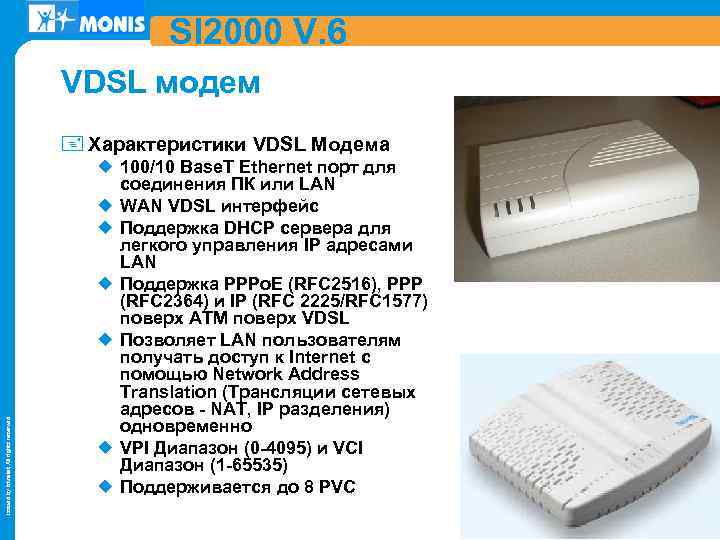

SI 2000 V. 6 VDSL модем Issued by Iskratel; All rights reserved + Характеристики VDSL Модема ¿ 100/10 Base. T Ethernet порт для соединения ПК или LAN ¿ WAN VDSL интерфейс ¿ Поддержка DHCP сервера для легкого управления IP адресами LAN ¿ Поддержка PPPo. E (RFC 2516), PPP (RFC 2364) и IP (RFC 2225/RFC 1577) поверх ATM поверх VDSL ¿ Позволяет LAN пользователям получать доступ к Internet с помощью Network Address Translation (Трансляции сетевых адресов - NAT, IP разделения) одновременно ¿ VPI Диапазон (0 -4095) и VCI Диапазон (1 -65535) ¿ Поддерживается до 8 PVC

SI 2000 V. 6 Приложения DSL SAN IP-телефон Речевой шлюз Электронная почта PSTN WWW Видео ADSL POTS, ISDN SOHO BAN BRAS Транспортная сеть SHDSL ADSL поверх POTS ADSL поверх ISDN Интернет/ ISP VPN ISDN POTS Контактный IP-центр ТВ Issued by Iskratel; All rights reserved Телеприставка + «Быстрый» Интернет: WWW, мультимедиа, электронная почта + Видеоприложения + Электронный бизнес + Приложения пакетной передачи речи + LAN-to-LAN, VPNs + Контактные центры, IPцентрекс

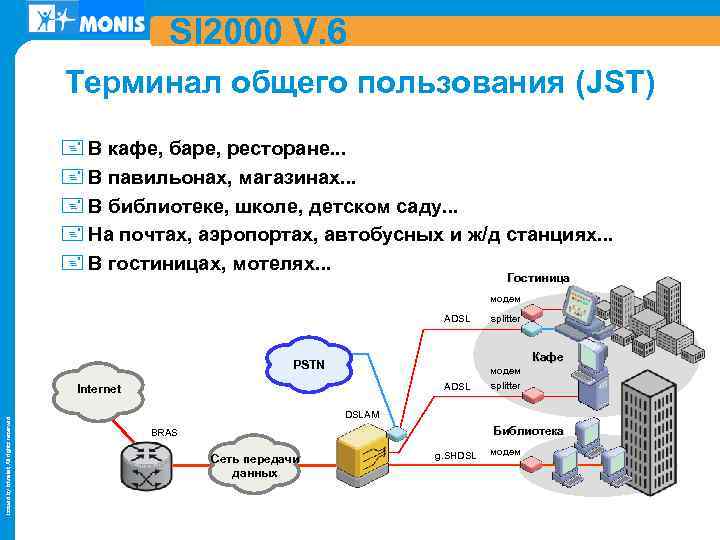

SI 2000 V. 6 Терминал общего пользования (JST) + В кафе, баре, ресторане. . . + В павильонах, магазинах. . . + В библиотеке, школе, детском саду. . . + На почтах, аэропортах, автобусных и ж/д станциях. . . + В гостиницах, мотелях. . . Гостиница модем ADSL splitter ADSL модем splitter Кафе PSTN Issued by Iskratel; All rights reserved Internet DSLAM Библиотека BRAS Сеть передачи данных g. SHDSL модем

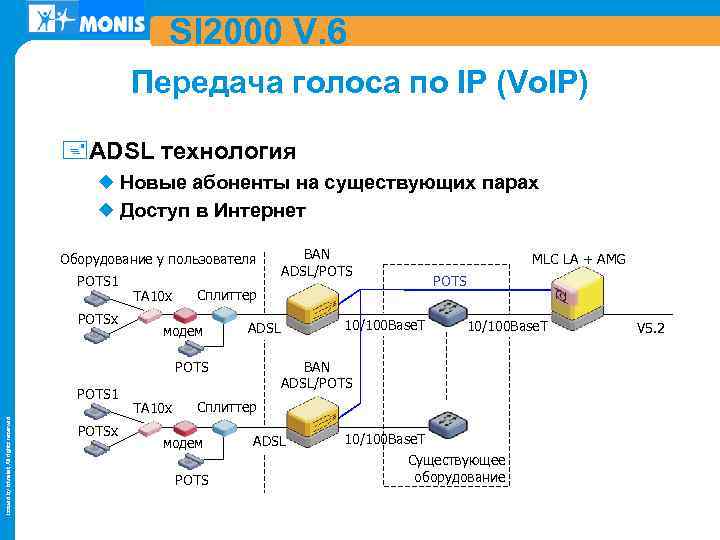

SI 2000 V. 6 Передача голоса по IP (Vo. IP) +ADSL технология ¿ Новые абоненты на существующих парах ¿ Доступ в Интернет Оборудование у пользователя POTS 1 POTSx ТА 10 x модем Issued by Iskratel; All rights reserved POTSx ТА 10 x MLC LA + AMG POTS Сплиттер 10/100 Base. T ADSL 10/100 Base. T BAN ADSL/POTS 1 BAN ADSL/POTS Сплиттер модем POTS ADSL 10/100 Base. T Существующее оборудование V 5. 2

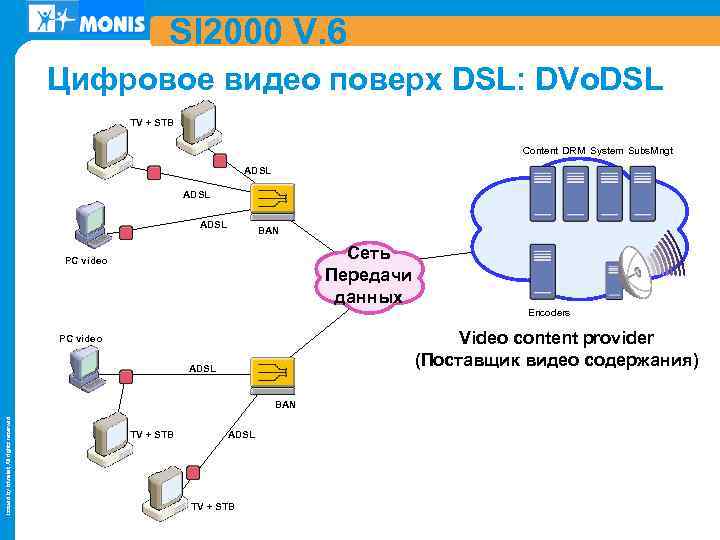

SI 2000 V. 6 Цифровое видео поверх DSL: DVo. DSL TV + STB Content DRM System Subs. Mngt ADSL BAN Сеть Передачи данных PC video Encoders Video content provider (Поставщик видео содержания) PC video ADSL Issued by Iskratel; All rights reserved BAN TV + STB ADSL TV + STB

SI 2000 V. 6 Внутреннее соединение port-to-port ADSL модем Маршрутизатор Issued by Iskratel; All rights reserved Помещение 1 Сеть передачи данных ADSL модем Маршрутизатор Трафик данных к внешней сети Помещение 2 Внутренний трафик данных port-to-port

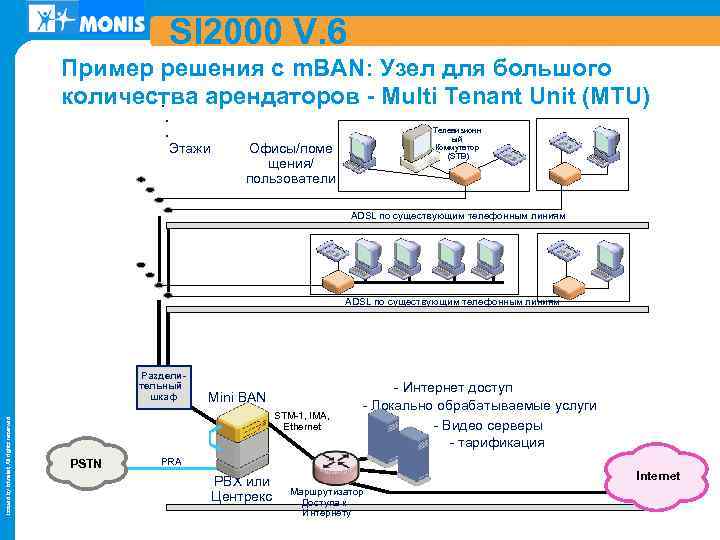

SI 2000 V. 6 Пример решения с m. BAN: Узел для большого количества арендаторов - Multi Tenant Unit (MTU). . . Этажи Телевизионн ый Коммутатор (STB) Офисы/поме щения/ пользователи ADSL по существующим телефонным линиям Issued by Iskratel; All rights reserved Разделительный шкаф Mini BAN STM-1, IMA, Ethernet PSTN - Интернет доступ - Локально обрабатываемые услуги - Видео серверы - тарификация PRA PBX или Центрекс Internet Маршрутизатор Доступа к Интернету

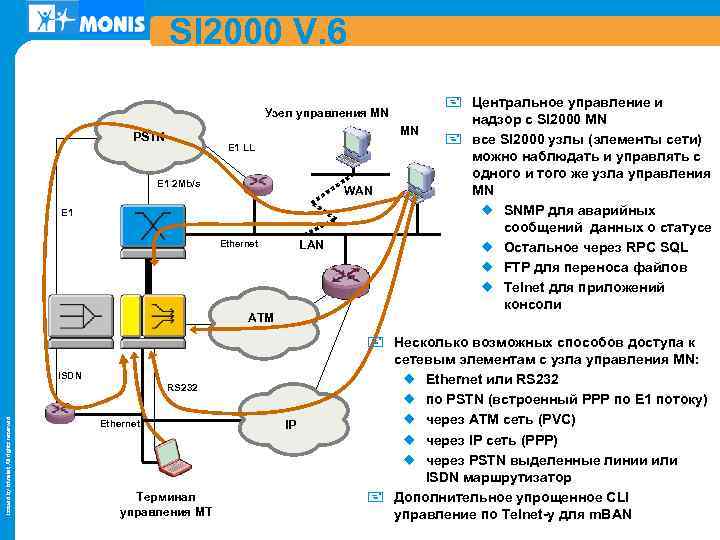

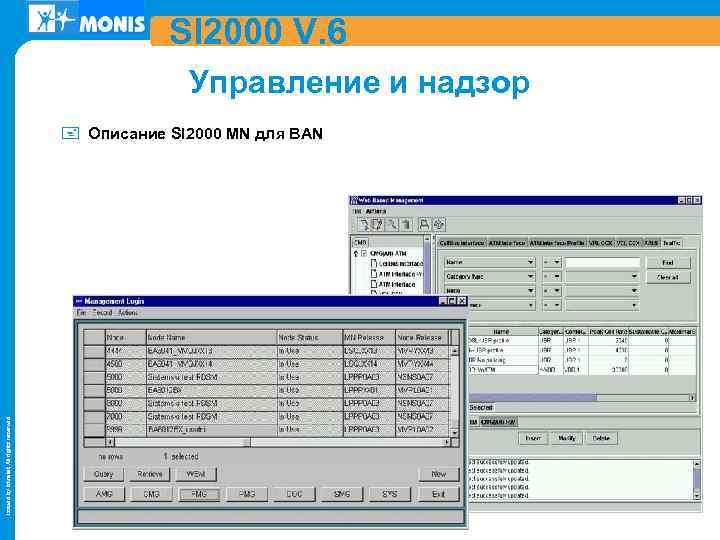

SI 2000 V. 6 Узел управления MN MN PSTN E 1 LL E 1 2 Mb/s WAN E 1 Ethernet LAN ATM ISDN Issued by Iskratel; All rights reserved RS 232 Ethernet Терминал управления MT IP + Центральное управление и надзор с SI 2000 MN + все SI 2000 узлы (элементы сети) можно наблюдать и управлять с одного и того же узла управления MN ¿ SNMP для аварийных сообщений данных о статусе ¿ Остальное через RPC SQL ¿ FTP для переноса файлов ¿ Telnet для приложений консоли + Несколько возможных способов доступа к сетевым элементам с узла управления MN: ¿ Ethernet или RS 232 ¿ по PSTN (встроенный PPP по E 1 потоку) ¿ через ATM сеть (PVC) ¿ через IP сеть (PPP) ¿ через PSTN выделенные линии или ISDN маршрутизатор + Дополнительное упрощенное CLI управление по Telnet-у для m. BAN

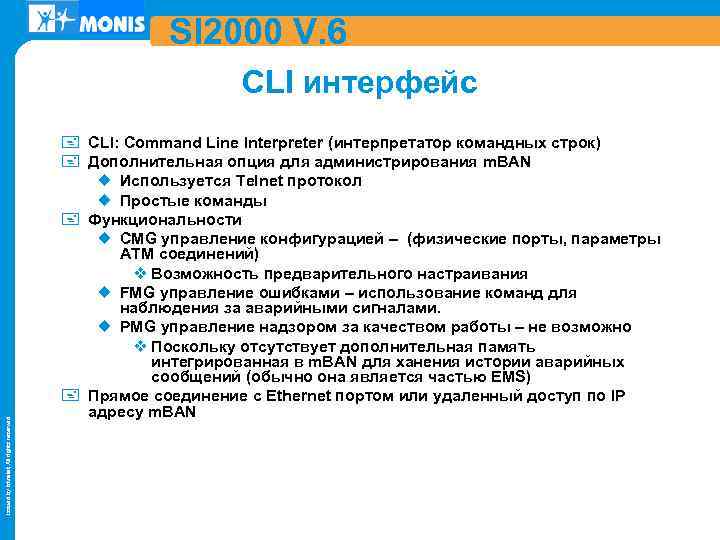

SI 2000 V. 6 Issued by Iskratel; All rights reserved CLI интерфейс + CLI: Command Line Interpreter (интерпретатор командных строк) + Дополнительная опция для администрирования m. BAN ¿ Используется Telnet протокол ¿ Простые команды + Функциональности ¿ CMG управление конфигурацией – (физические порты, параметры ATM соединений) v Возможность предварительного настраивания ¿ FMG управление ошибками – использование команд для наблюдения за аварийными сигналами. ¿ PMG управление надзором за качеством работы – не возможно v Поскольку отсутствует дополнительная память интегрированная в m. BAN для ханения истории аварийных сообщений (обычно она является частью EMS) + Прямое соединение с Ethernet портом или удаленный доступ по IP адресу m. BAN
