Новое в системе ESMI FX NET Февраль 07

Новое в системе ESMI FX NET Февраль 07, 2011

Новые возможности системы FX NET ● Новый протокол 200 АР § Новые извещатели серии 200 АР § Шлейфы 200 АР § Новый контроллер FX-SLC. Особенности построения системы и программирования ● ● ● Устройства FMPX, MCOX, REPX, ZLPX Последние версии МС и особенности программирования FX NET Изменения в документации, калькулятор. Полезно знать. . . Интеграция с другими системами § Info. Lon и LONGate. Way § OPC сервер ● Esgraf 4. 1 Schneider Electric Buildings 2

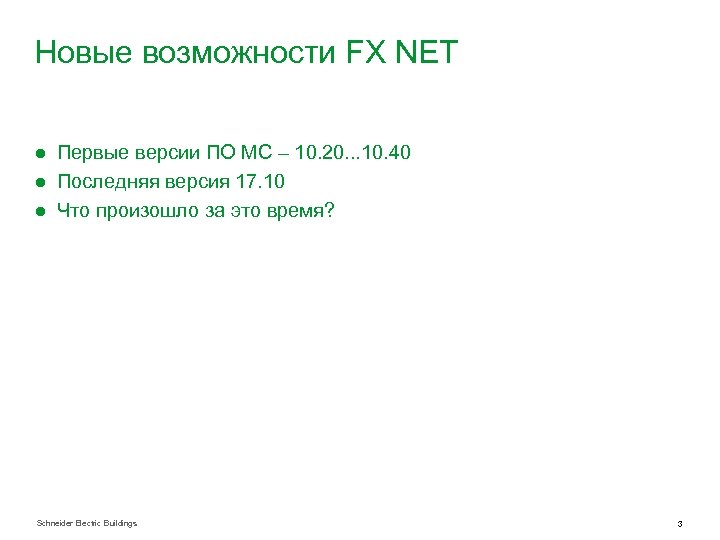

Новые возможности FX NET ● Первые версии ПО МС – 10. 20. . . 10. 40 ● Последняя версия 17. 10 ● Что произошло за это время? Schneider Electric Buildings 3

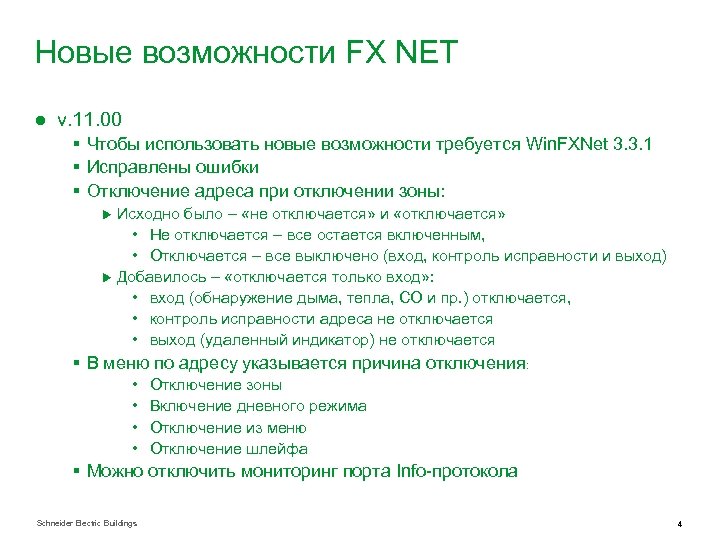

Новые возможности FX NET ● v. 11. 00 § Чтобы использовать новые возможности требуется Win. FXNet 3. 3. 1 § Исправлены ошибки § Отключение адреса при отключении зоны: Исходно было – «не отключается» и «отключается» • Не отключается – все остается включенным, • Отключается – все выключено (вход, контроль исправности и выход) u Добавилось – «отключается только вход» : • вход (обнаружение дыма, тепла, СО и пр. ) отключается, • контроль исправности адреса не отключается • выход (удаленный индикатор) не отключается u § В меню по адресу указывается причина отключения: • • Отключение зоны Включение дневного режима Отключение из меню Отключение шлейфа § Можно отключить мониторинг порта Info-протокола Schneider Electric Buildings 4

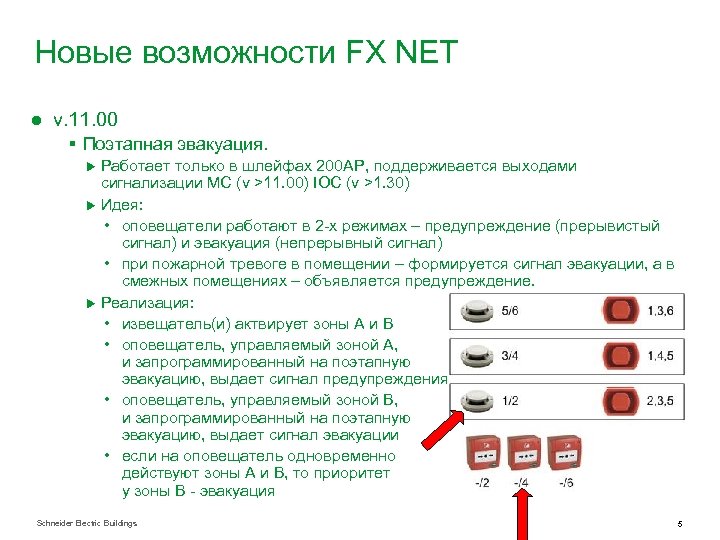

Новые возможности FX NET ● v. 11. 00 § Поэтапная эвакуация. Работает только в шлейфах 200 AP, поддерживается выходами сигнализации МС (v >11. 00) IOC (v >1. 30) u Идея: • оповещатели работают в 2 -х режимах – предупреждение (прерывистый сигнал) и эвакуация (непрерывный сигнал) • при пожарной тревоге в помещении – формируется сигнал эвакуации, а в смежных помещениях – объявляется предупреждение. u Реализация: • извещатель(и) актвирует зоны А и В • оповещатель, управляемый зоной А, и запрограммированный на поэтапную эвакуацию, выдает сигнал предупреждения • оповещатель, управляемый зоной В, и запрограммированный на поэтапную эвакуацию, выдает сигнал эвакуации • если на оповещатель одновременно действуют зоны А и В, то приоритет у зоны В - эвакуация u Schneider Electric Buildings 5

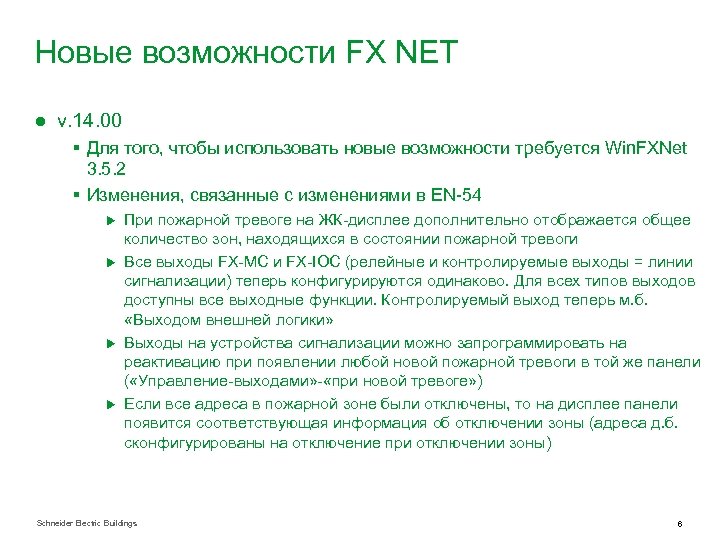

Новые возможности FX NET ● v. 14. 00 § Для того, чтобы использовать новые возможности требуется Win. FXNet 3. 5. 2 § Изменения, связанные с изменениями в EN-54 u u При пожарной тревоге на ЖК-дисплее дополнительно отображается общее количество зон, находящихся в состоянии пожарной тревоги Все выходы FX-MC и FX-IOC (релейные и контролируемые выходы = линии сигнализации) теперь конфигурируются одинаково. Для всех типов выходов доступны все выходные функции. Контролируемый выход теперь м. б. «Выходом внешней логики» Выходы на устройства сигнализации можно запрограммировать на реактивацию при появлении любой новой пожарной тревоги в той же панели ( «Управление-выходами» - «при новой тревоге» ) Если все адреса в пожарной зоне были отключены, то на дисплее панели появится соответствующая информация об отключении зоны (адреса д. б. сконфигурированы на отключение при отключении зоны) Schneider Electric Buildings 6

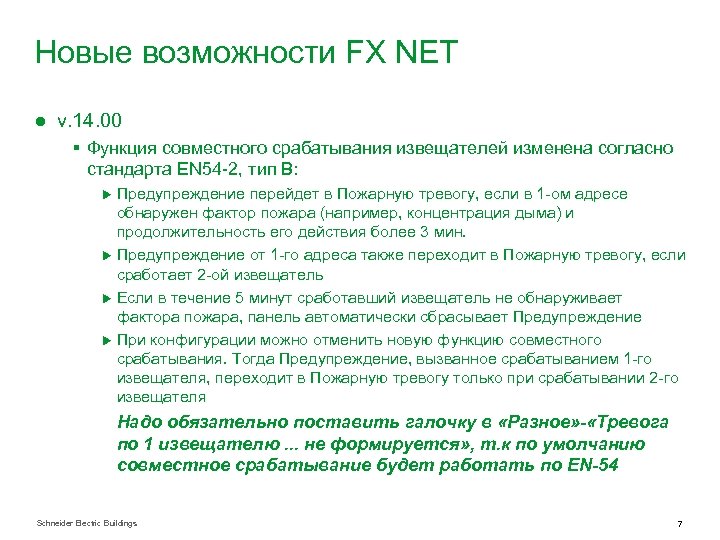

Новые возможности FX NET ● v. 14. 00 § Функция совместного срабатывания извещателей изменена согласно стандарта EN 54 -2, тип В: Предупреждение перейдет в Пожарную тревогу, если в 1 -ом адресе обнаружен фактор пожара (например, концентрация дыма) и продолжительность его действия более 3 мин. u Предупреждение от 1 -го адреса также переходит в Пожарную тревогу, если сработает 2 -ой извещатель u Если в течение 5 минут сработавший извещатель не обнаруживает фактора пожара, панель автоматически сбрасывает Предупреждение u При конфигурации можно отменить новую функцию совместного срабатывания. Тогда Предупреждение, вызванное срабатыванием 1 -го извещателя, переходит в Пожарную тревогу только при срабатывании 2 -го извещателя u Надо обязательно поставить галочку в «Разное» - «Тревога по 1 извещателю. . . не формируется» , т. к по умолчанию совместное срабатывание будет работать по EN-54 Schneider Electric Buildings 7

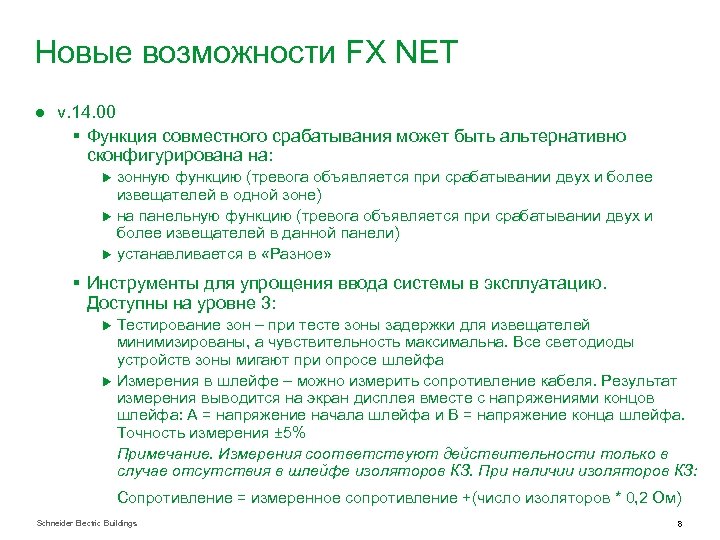

Новые возможности FX NET ● v. 14. 00 § Функция совместного срабатывания может быть альтернативно сконфигурирована на: зонную функцию (тревога объявляется при срабатывании двух и более извещателей в одной зоне) u на панельную функцию (тревога объявляется при срабатывании двух и более извещателей в данной панели) u устанавливается в «Разное» u § Инструменты для упрощения ввода системы в эксплуатацию. Доступны на уровне 3: Тестирование зон – при тесте зоны задержки для извещателей минимизированы, а чувствительность максимальна. Все светодиоды устройств зоны мигают при опросе шлейфа u Измерения в шлейфе – можно измерить сопротивление кабеля. Результат измерения выводится на экран дисплея вместе с напряжениями концов шлейфа: A = напряжение начала шлейфа и B = напряжение конца шлейфа. Точность измерения ± 5% Примечание. Измерения соответствуют действительности только в случае отсутствия в шлейфе изоляторов КЗ. При наличии изоляторов КЗ: u Сопротивление = измеренное сопротивление +(число изоляторов * 0, 2 Ом) Schneider Electric Buildings 8

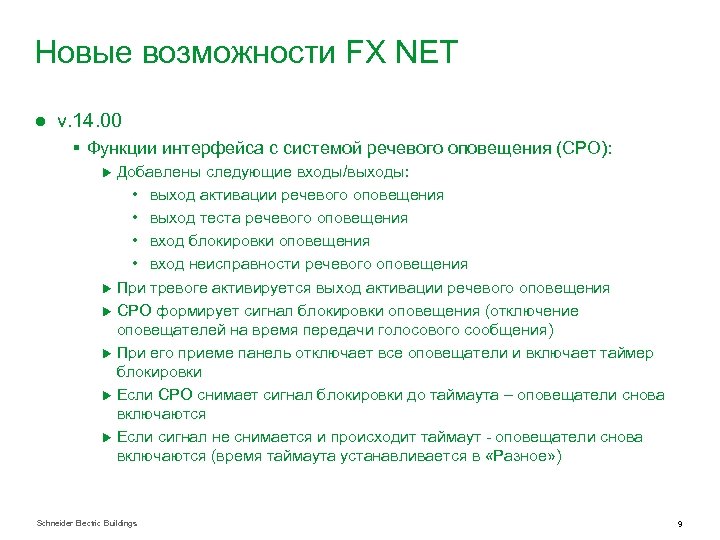

Новые возможности FX NET ● v. 14. 00 § Функции интерфейса с системой речевого оповещения (СРО): Добавлены следующие входы/выходы: • выход активации речевого оповещения • выход теста речевого оповещения • вход блокировки оповещения • вход неисправности речевого оповещения u При тревоге активируется выход активации речевого оповещения u СРО формирует сигнал блокировки оповещения (отключение оповещателей на время передачи голосового сообщения) u При его приеме панель отключает все оповещатели и включает таймер блокировки u Если СРО снимает сигнал блокировки до таймаута – оповещатели снова включаются u Если сигнал не снимается и происходит таймаут - оповещатели снова включаются (время таймаута устанавливается в «Разное» ) u Schneider Electric Buildings 9

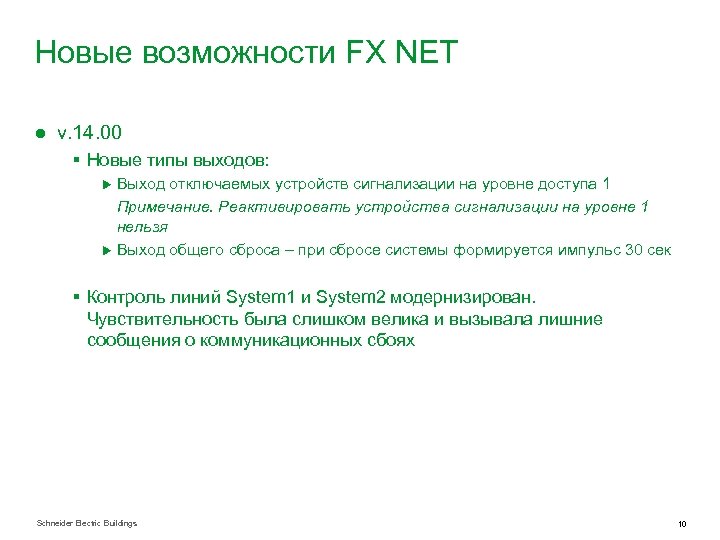

Новые возможности FX NET ● v. 14. 00 § Новые типы выходов: Выход отключаемых устройств сигнализации на уровне доступа 1 Примечание. Реактивировать устройства сигнализации на уровне 1 нельзя u Выход общего сброса – при сбросе системы формируется импульс 30 сек u § Контроль линий System 1 и System 2 модернизирован. Чувствительность была слишком велика и вызывала лишние сообщения о коммуникационных сбоях Schneider Electric Buildings 10

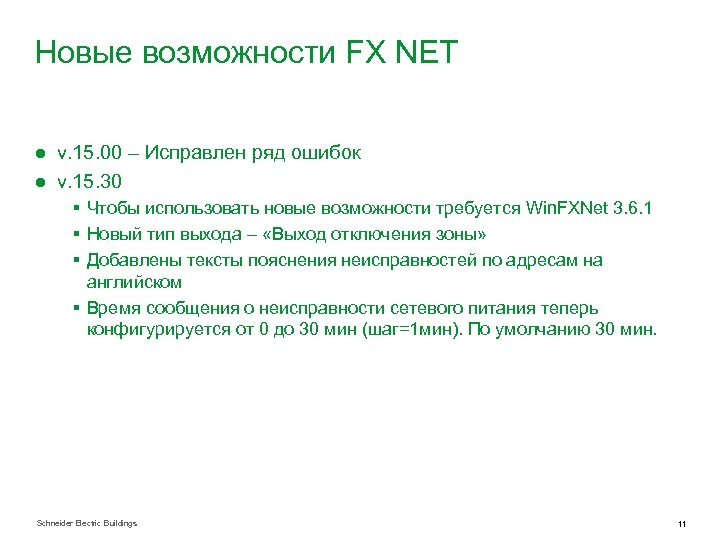

Новые возможности FX NET ● v. 15. 00 – Исправлен ряд ошибок ● v. 15. 30 § Чтобы использовать новые возможности требуется Win. FXNet 3. 6. 1 § Новый тип выхода – «Выход отключения зоны» § Добавлены тексты пояснения неисправностей по адресам на английском § Время сообщения о неисправности сетевого питания теперь конфигурируется от 0 до 30 мин (шаг=1 мин). По умолчанию 30 мин. Schneider Electric Buildings 11

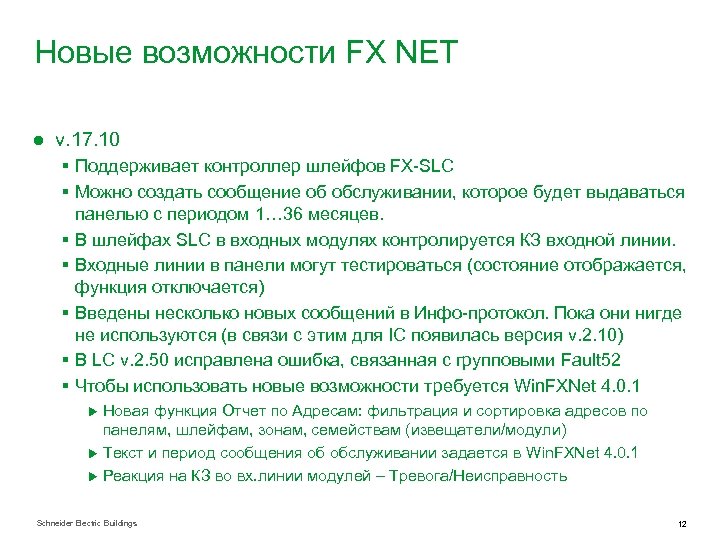

Новые возможности FX NET ● v. 17. 10 § Поддерживает контроллер шлейфов FX-SLC § Можно создать сообщение об обслуживании, которое будет выдаваться панелью с периодом 1… 36 месяцев. § В шлейфах SLC в входных модулях контролируется КЗ входной линии. § Входные линии в панели могут тестироваться (состояние отображается, функция отключается) § Введены несколько новых сообщений в Инфо-протокол. Пока они нигде не используются (в связи с этим для IC появилась версия v. 2. 10) § В LC v. 2. 50 исправлена ошибка, связанная с групповыми Fault 52 § Чтобы использовать новые возможности требуется Win. FXNet 4. 0. 1 Новая функция Отчет по Адресам: фильтрация и сортировка адресов по панелям, шлейфам, зонам, семействам (извещатели/модули) u Текст и период сообщения об обслуживании задается в Win. FXNet 4. 0. 1 u Реакция на КЗ во вх. линии модулей – Тревога/Неисправность u Schneider Electric Buildings 12

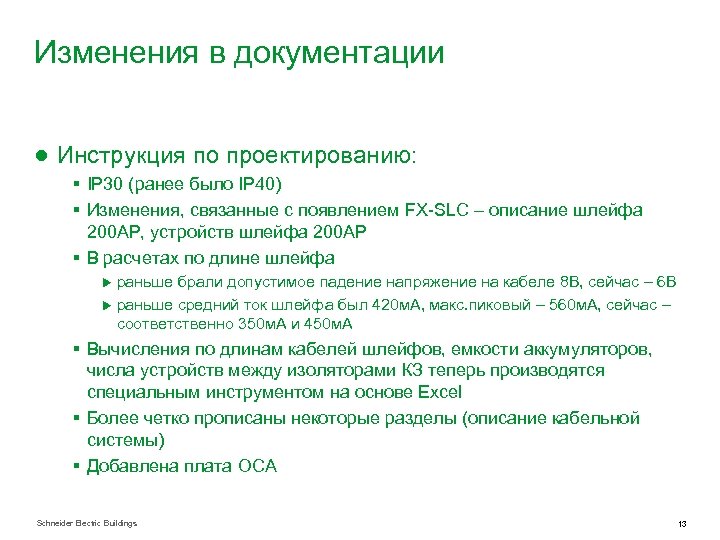

Изменения в документации ● Инструкция по проектированию: § IP 30 (ранее было IP 40) § Изменения, связанные с появлением FX-SLC – описание шлейфа 200 АР, устройств шлейфа 200 АР § В расчетах по длине шлейфа раньше брали допустимое падение напряжение на кабеле 8 В, сейчас – 6 В u раньше средний ток шлейфа был 420 м. А, макс. пиковый – 560 м. А, сейчас – соответственно 350 м. А и 450 м. А u § Вычисления по длинам кабелей шлейфов, емкости аккумуляторов, числа устройств между изоляторами КЗ теперь производятся специальным инструментом на основе Excel § Более четко прописаны некоторые разделы (описание кабельной системы) § Добавлена плата OCA Schneider Electric Buildings 13

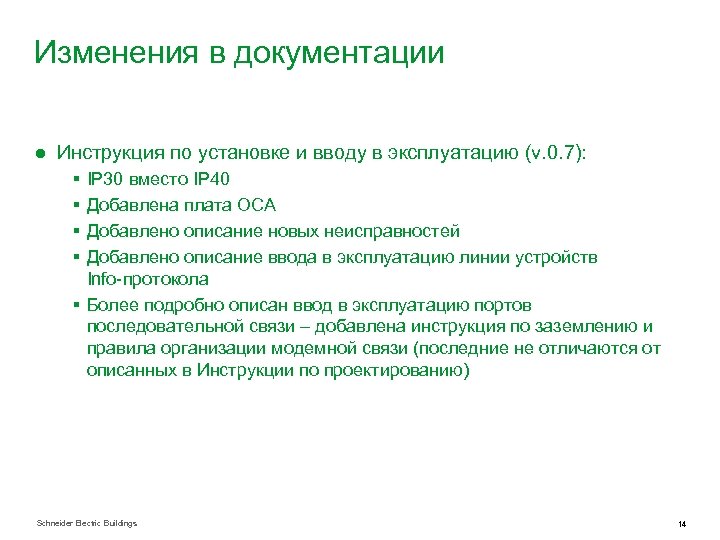

Изменения в документации ● Инструкция по установке и вводу в эксплуатацию (v. 0. 7): § § IP 30 вместо IP 40 Добавлена плата ОСА Добавлено описание новых неисправностей Добавлено описание ввода в эксплуатацию линии устройств Info-протокола § Более подробно описан ввод в эксплуатацию портов последовательной связи – добавлена инструкция по заземлению и правила организации модемной связи (последние не отличаются от описанных в Инструкции по проектированию) Schneider Electric Buildings 14

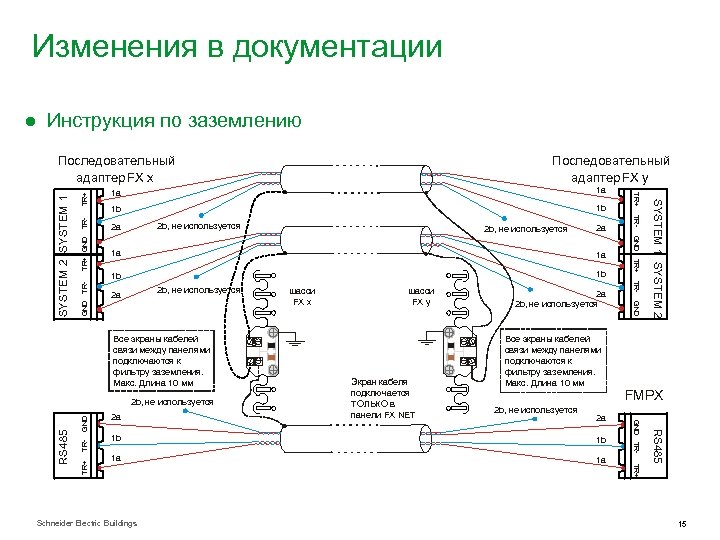

Изменения в документации ● Инструкция по заземлению TR+ TR- 1 b 2 b, не используется 2 a 1 a 1 b 1 b Экран кабеля подключается ТОЛЬКО в панели FX NET GND 2 a 2 b, не используется Все экраны кабелей связи между панелями подключаются к фильтру заземления. Макс. Длина 10 мм 2 b, не используется 2 a 1 a Schneider Electric Buildings RS 485 1 a TR+ 1 b TR- 1 b FMPX GND шасси FX y GND 2 a шасси FX x TR- 2 b, не используется 2 a TR+ TR- 2 a 1 a 2 b, не используется TR+ 2 b, не используется GND TR+ GND 1 b TR- 1 a SYSTEM 1 SYSTEM 2 1 a Все экраны кабелей связи между панелями подключаются к фильтру заземления. Макс. Длина 10 мм RS 485 Последовательный адаптер FX y TR+ SYSTEM 2 SYSTEM 1 Последовательный адаптер FX x 15

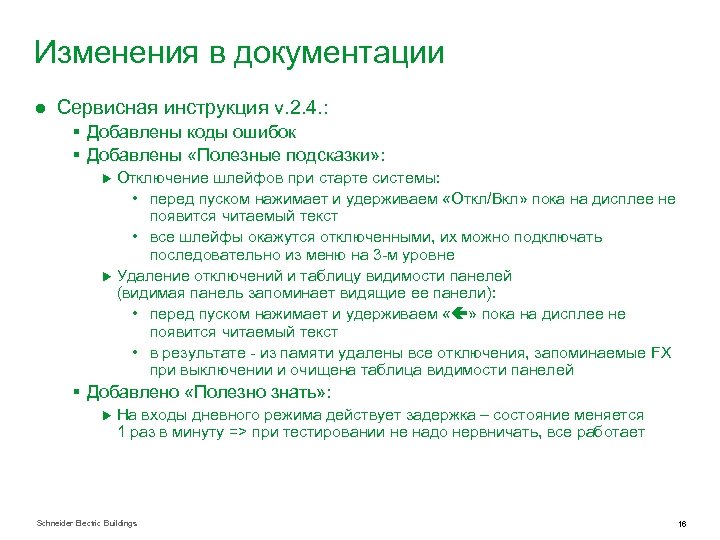

Изменения в документации ● Сервисная инструкция v. 2. 4. : § Добавлены коды ошибок § Добавлены «Полезные подсказки» : Отключение шлейфов при старте системы: • перед пуском нажимает и удерживаем «Откл/Вкл» пока на дисплее не появится читаемый текст • все шлейфы окажутся отключенными, их можно подключать последовательно из меню на 3 -м уровне u Удаление отключений и таблицу видимости панелей (видимая панель запоминает видящие ее панели): • перед пуском нажимает и удерживаем « » пока на дисплее не появится читаемый текст • в результате - из памяти удалены все отключения, запоминаемые FX при выключении и очищена таблица видимости панелей u § Добавлено «Полезно знать» : u На входы дневного режима действует задержка – состояние меняется 1 раз в минуту => при тестировании не надо нервничать, все работает Schneider Electric Buildings 16

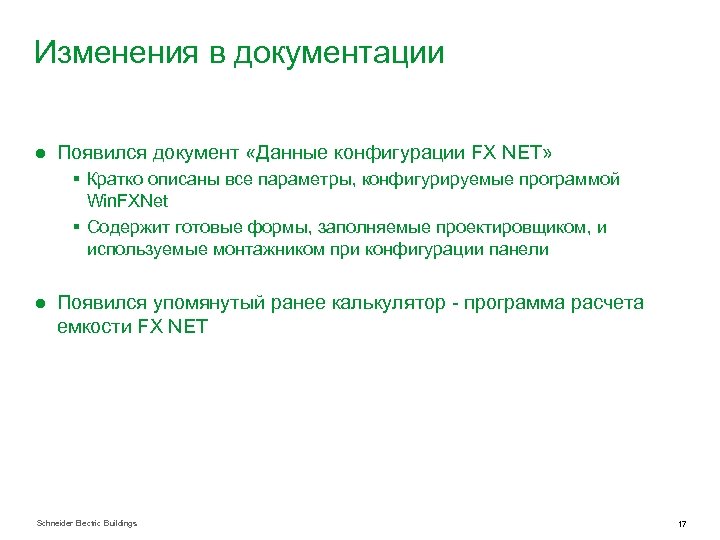

Изменения в документации ● Появился документ «Данные конфигурации FX NET» § Кратко описаны все параметры, конфигурируемые программой Win. FXNet § Содержит готовые формы, заполняемые проектировщиком, и используемые монтажником при конфигурации панели ● Появился упомянутый ранее калькулятор - программа расчета емкости FX NET Schneider Electric Buildings 17

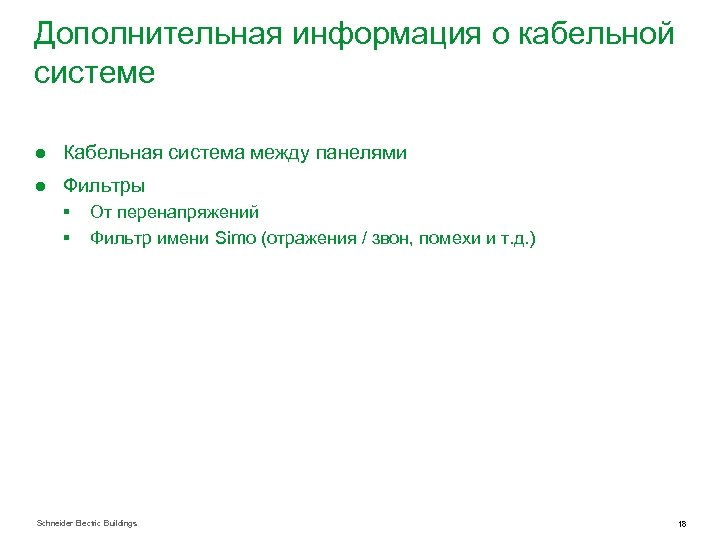

Дополнительная информация о кабельной системе ● Кабельная система между панелями ● Фильтры § § От перенапряжений Фильтр имени Simo (отражения / звон, помехи и т. д. ) Schneider Electric Buildings 18

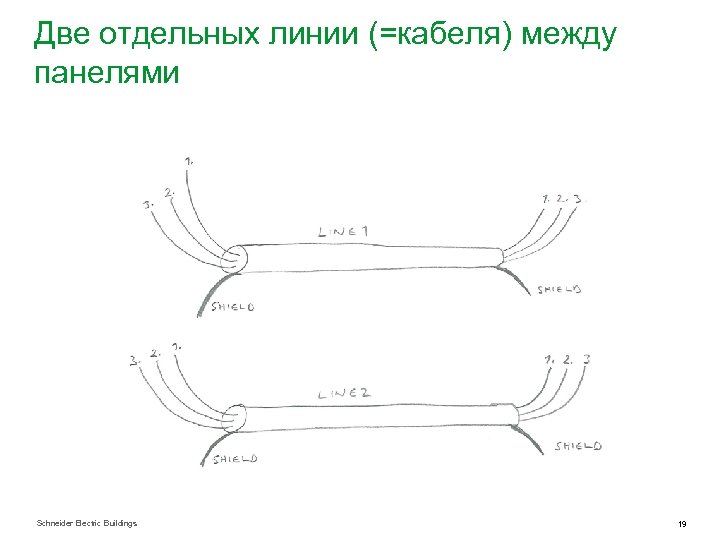

Две отдельных линии (=кабеля) между панелями Schneider Electric Buildings 19

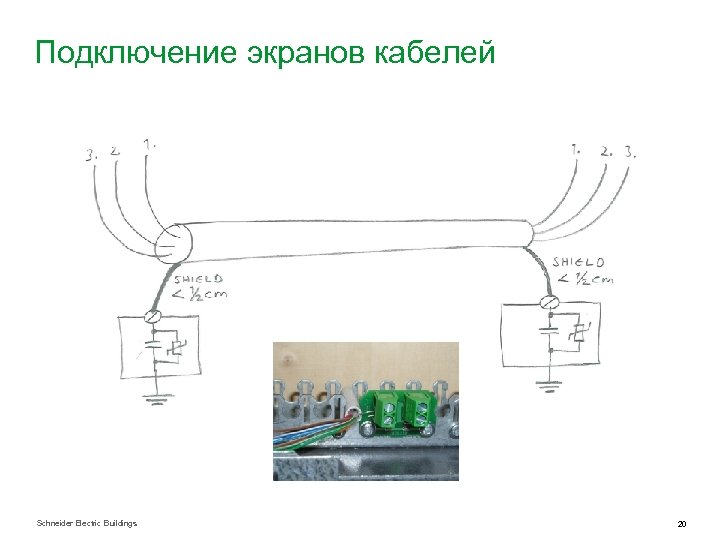

Подключение экранов кабелей Schneider Electric Buildings 20

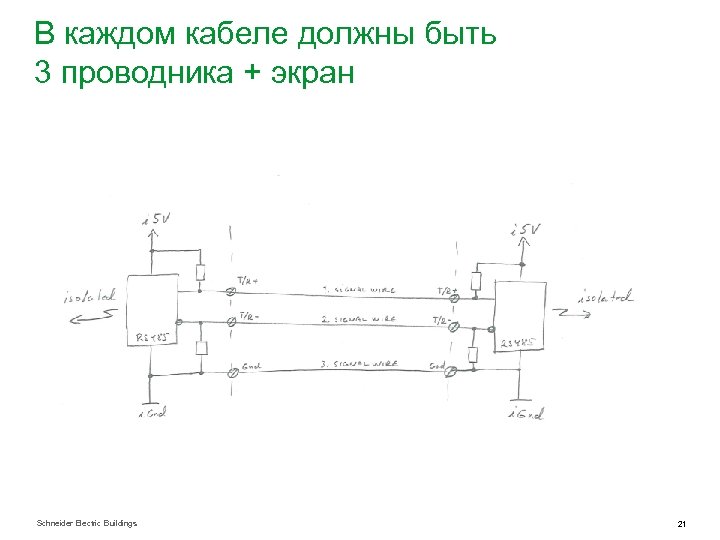

В каждом кабеле должны быть 3 проводника + экран Schneider Electric Buildings 21

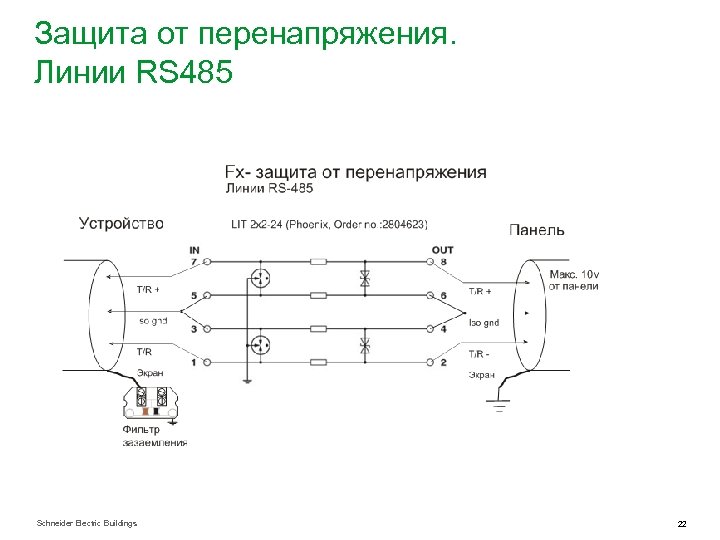

Защита от перенапряжения. Линии RS 485 Schneider Electric Buildings 22

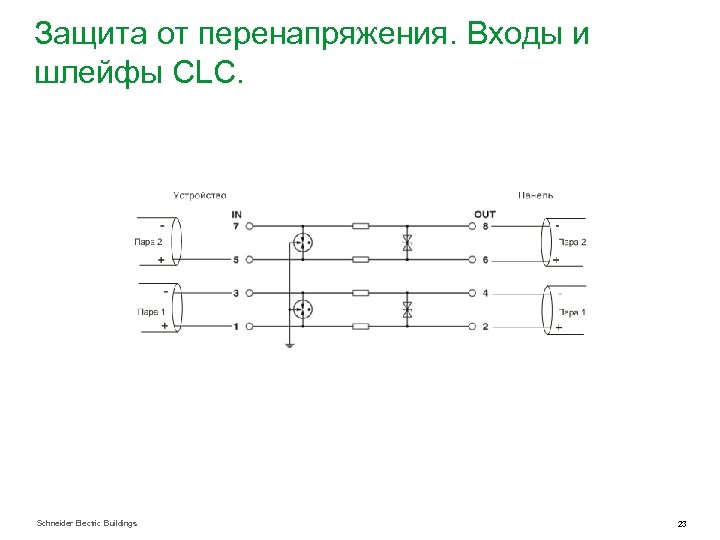

Защита от перенапряжения. Входы и шлейфы CLC. Schneider Electric Buildings 23

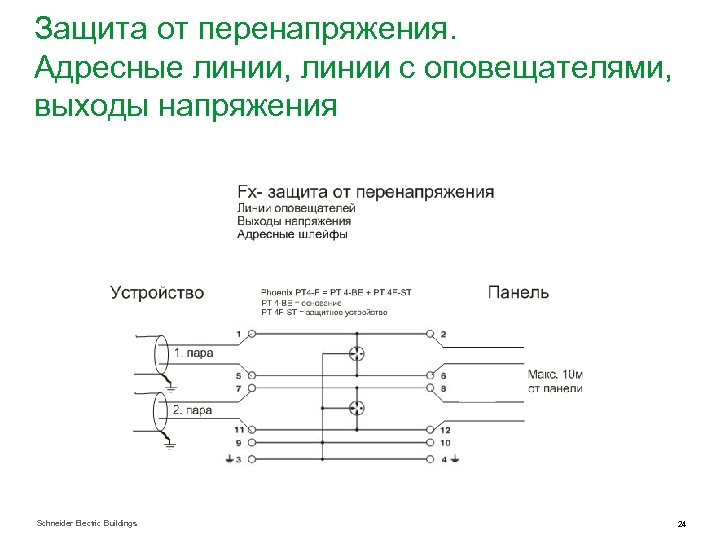

Защита от перенапряжения. Адресные линии, линии с оповещателями, выходы напряжения Schneider Electric Buildings 24

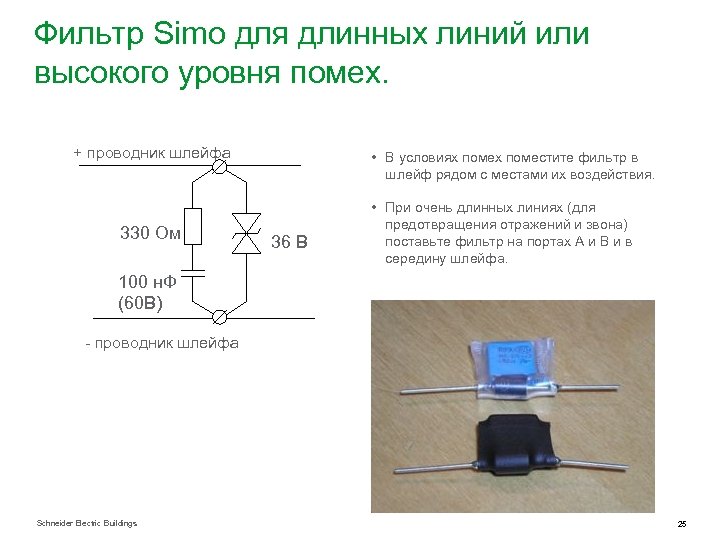

Фильтр Simo для длинных линий или высокого уровня помех. + проводник шлейфа 330 Ом • В условиях поместите фильтр в шлейф рядом с местами их воздействия. 36 В • При очень длинных линиях (для предотвращения отражений и звона) поставьте фильтр на портах A и B и в середину шлейфа. 100 н. Ф (60 В) - проводник шлейфа Schneider Electric Buildings 25

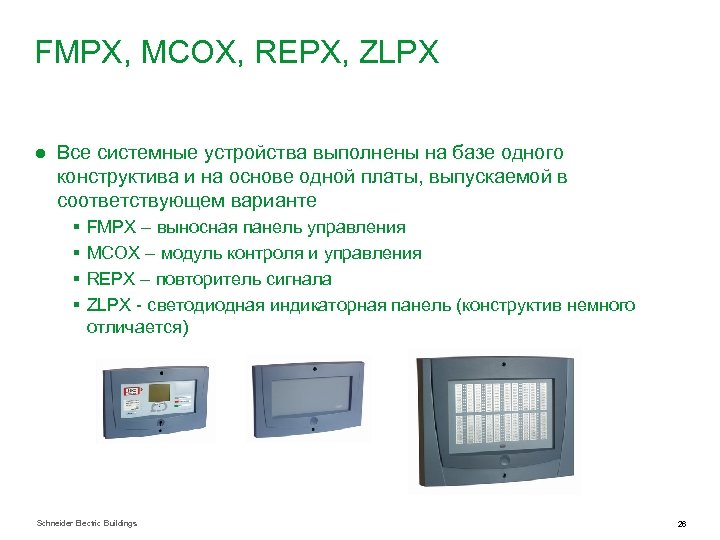

FMPX, MCOX, REPX, ZLPX ● Все системные устройства выполнены на базе одного конструктива и на основе одной платы, выпускаемой в соответствующем варианте § § FMPX – выносная панель управления MCOX – модуль контроля и управления REPX – повторитель сигнала ZLPX - cветодиодная индикаторная панель (конструктив немного отличается) Schneider Electric Buildings 26

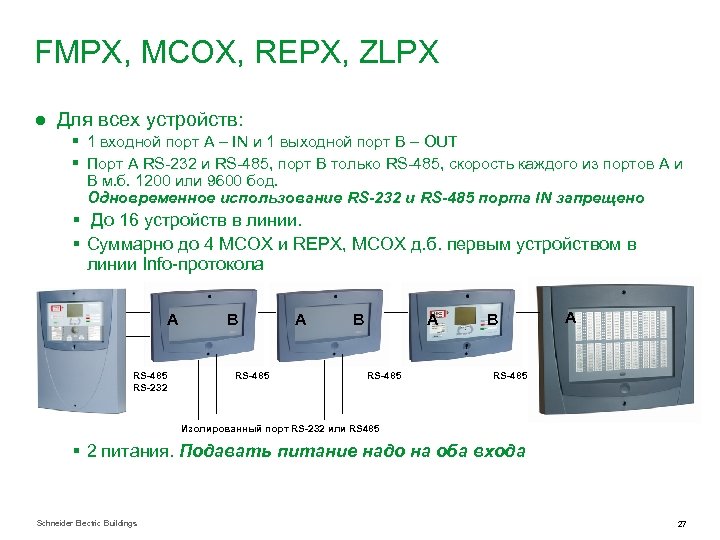

FMPX, MCOX, REPX, ZLPX ● Для всех устройств: § 1 входной порт А – IN и 1 выходной порт B – OUT § Порт А RS-232 и RS-485, порт В только RS-485, скорость каждого из портов А и В м. б. 1200 или 9600 бод. Одновременное использование RS-232 и RS-485 порта IN запрещено § До 16 устройств в линии. § Суммарно до 4 MCOX и REPX, MCOX д. б. первым устройством в линии Info-протокола A RS-485 RS-232 B RS-485 A B A RS-485 Изолированный порт RS-232 или RS 485 § 2 питания. Подавать питание надо на оба входа Schneider Electric Buildings 27

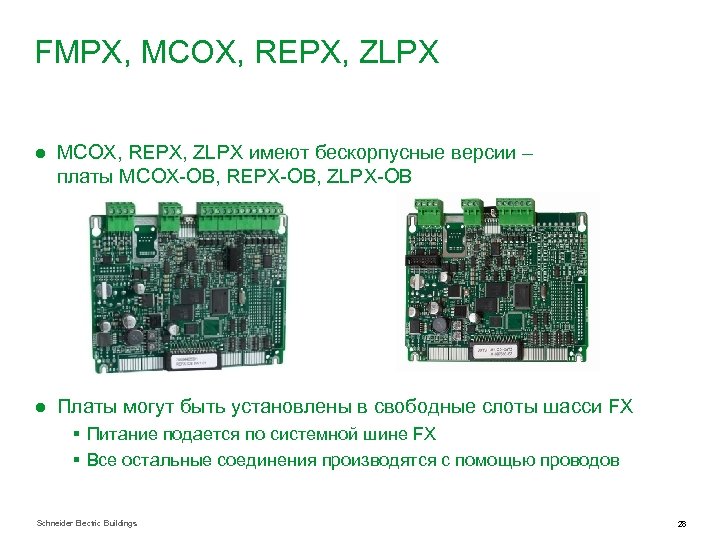

FMPX, MCOX, REPX, ZLPX ● MCOX, REPX, ZLPX имеют бескорпусные версии – платы MCOX-OB, REPX-OB, ZLPX-OB ● Платы могут быть установлены в свободные слоты шасси FX § Питание подается по системной шине FX § Все остальные соединения производятся с помощью проводов Schneider Electric Buildings 28

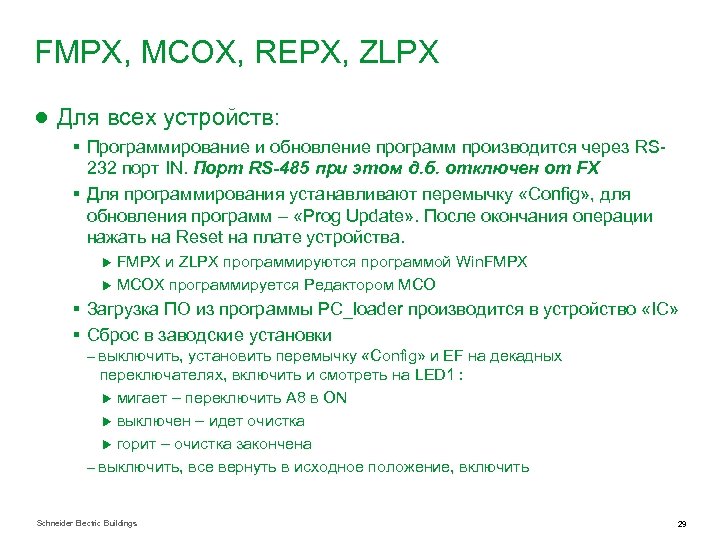

FMPX, MCOX, REPX, ZLPX ● Для всех устройств: § Программирование и обновление программ производится через RS 232 порт IN. Порт RS-485 при этом д. б. отключен от FX § Для программирования устанавливают перемычку «Config» , для обновления программ – «Prog Update» . После окончания операции нажать на Reset на плате устройства. FMPX и ZLPX программируются программой Win. FMPX u MCOX программируется Редактором МСО u § Загрузка ПО из программы PC_loader производится в устройство «IC» § Сброс в заводские установки – выключить, установить перемычку «Config» и EF на декадных переключателях, включить и смотреть на LED 1 : u мигает – переключить А 8 в ON u выключен – идет очистка u горит – очистка закончена – выключить, все вернуть в исходное положение, включить Schneider Electric Buildings 29

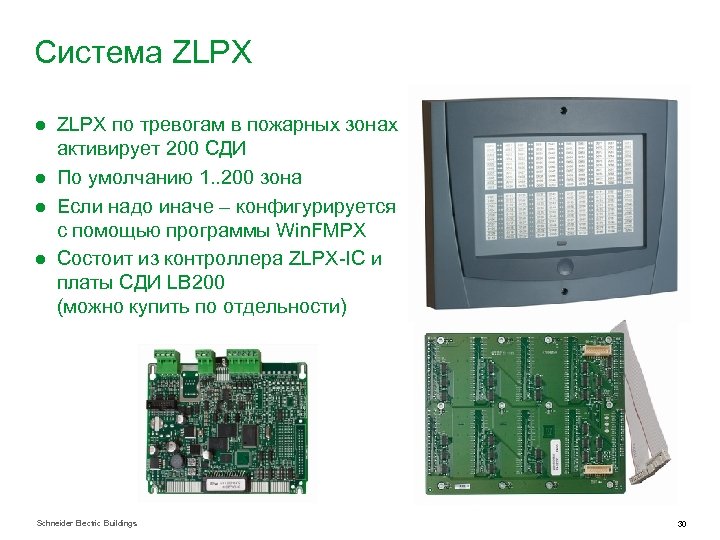

Система ZLPX ● ZLPX по тревогам в пожарных зонах активирует 200 СДИ ● По умолчанию 1. . 200 зона ● Если надо иначе – конфигурируется с помощью программы Win. FMPX ● Состоит из контроллера ZLPX-IC и платы СДИ LB 200 (можно купить по отдельности) Schneider Electric Buildings 30

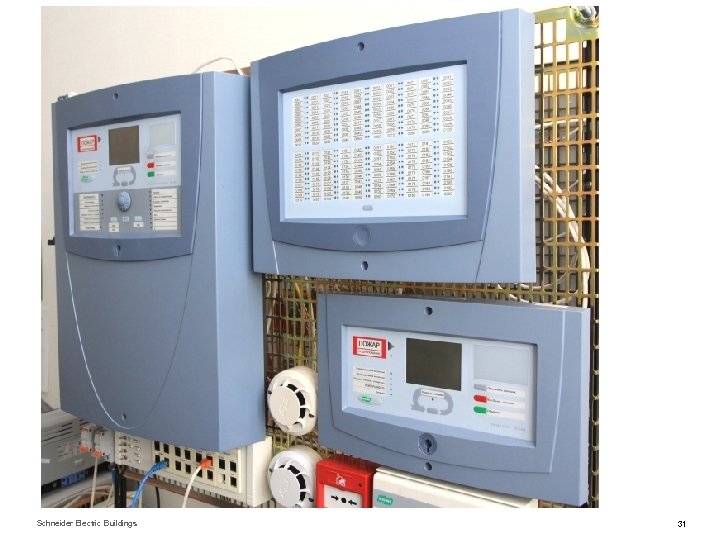

Schneider Electric Buildings 31

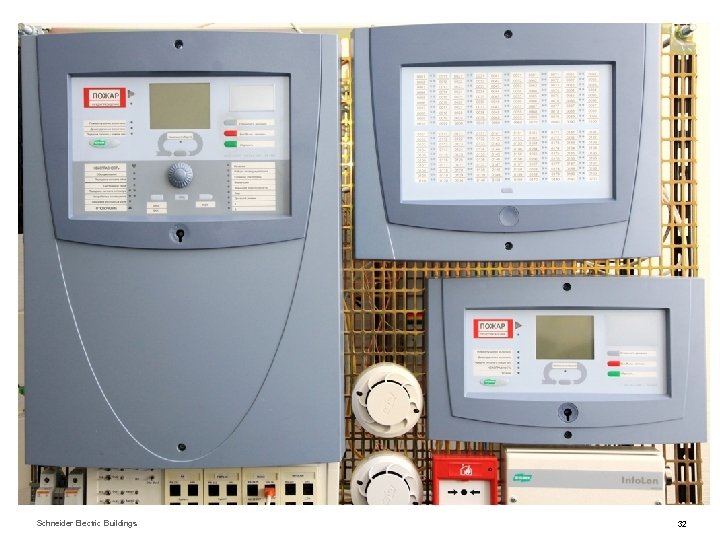

Schneider Electric Buildings 32

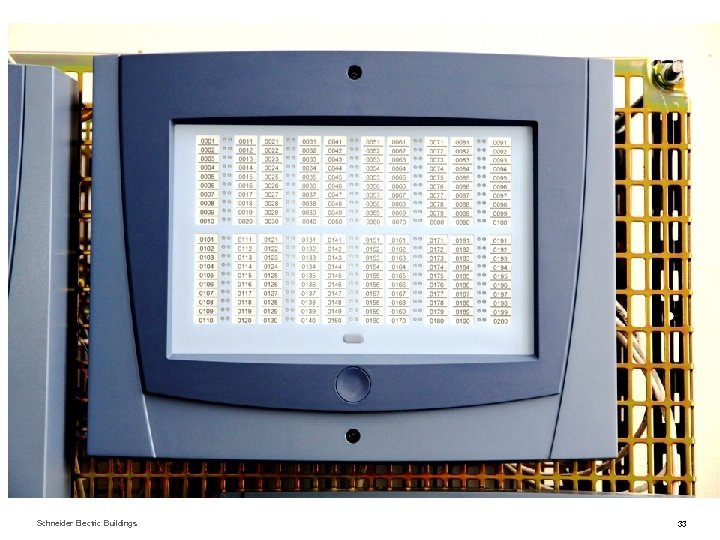

Schneider Electric Buildings 33

Система ZLPX-IC 1 A IN RS 485 или RS 232 1 ● До 4 LB 200 на 1 ZLPBX-IC – до 800 пожарных зон ● От 1 ZLPX-IC можно одновременно активировать только 50 СДИ LB 200 4 LB 200 Schneider Electric Buildings ZLPX-IC 16 B OUT RS 485 A IN RS 485 1 LB 200 4 LB 200 34

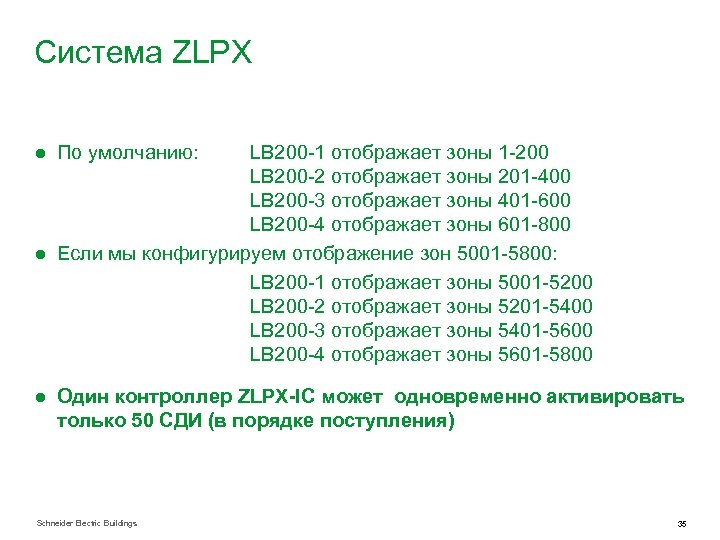

Система ZLPX ● По умолчанию: LB 200 -1 отображает зоны 1 -200 LB 200 -2 отображает зоны 201 -400 LB 200 -3 отображает зоны 401 -600 LB 200 -4 отображает зоны 601 -800 ● Если мы конфигурируем отображение зон 5001 -5800: LB 200 -1 отображает зоны 5001 -5200 LB 200 -2 отображает зоны 5201 -5400 LB 200 -3 отображает зоны 5401 -5600 LB 200 -4 отображает зоны 5601 -5800 ● Один контроллер ZLPX-IC может одновременно активировать только 50 СДИ (в порядке поступления) Schneider Electric Buildings 35

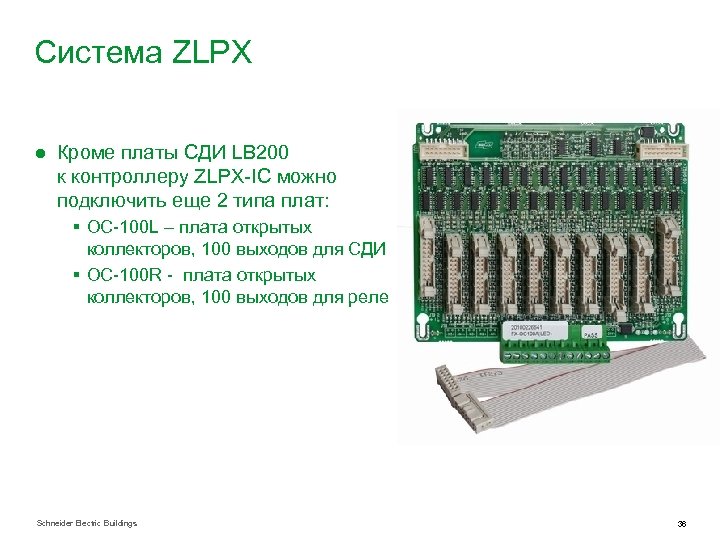

Система ZLPX ● Кроме платы СДИ LB 200 к контроллеру ZLPX-IC можно подключить еще 2 типа плат: § ОС-100 L – плата открытых коллекторов, 100 выходов для СДИ § ОС-100 R - плата открытых коллекторов, 100 выходов для реле Schneider Electric Buildings 36

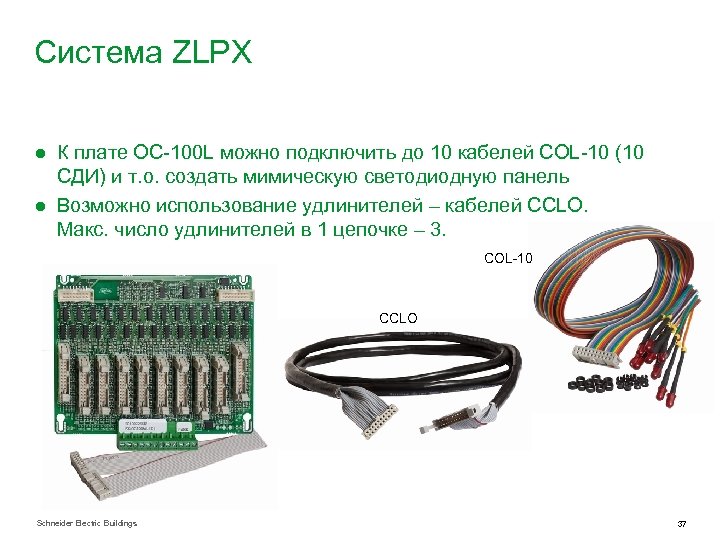

Система ZLPX ● К плате ОС-100 L можно подключить до 10 кабелей COL-10 (10 СДИ) и т. о. создать мимическую светодиодную панель ● Возможно использование удлинителей – кабелей CCLO. Макс. число удлинителей в 1 цепочке – 3. COL-10 CCLO Schneider Electric Buildings 37

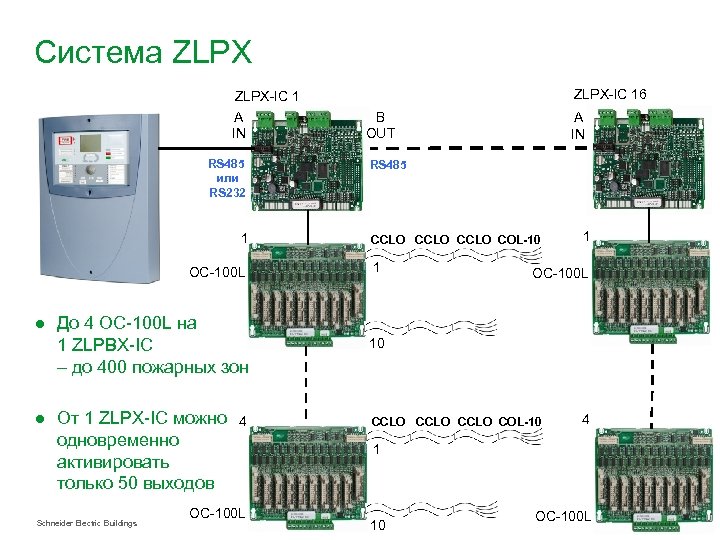

Система ZLPX-IC 1 A IN RS 485 или RS 232 1 OC-100 L ● До 4 OC-100 L на 1 ZLPBX-IC – до 400 пожарных зон ● От 1 ZLPX-IC можно 4 одновременно активировать только 50 выходов Schneider Electric Buildings OC-100 L ZLPX-IC 16 B OUT A IN RS 485 CCLO COL-10 1 1 OC-100 L 10 CCLO COL-10 4 1 10 OC-100 L 38

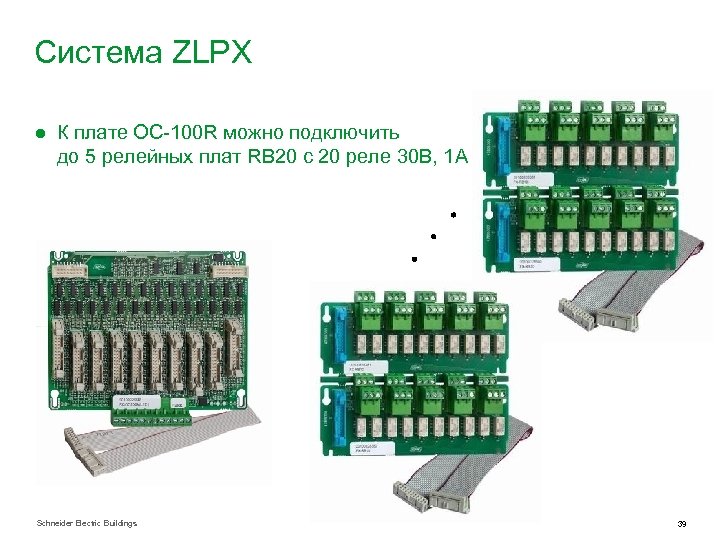

Система ZLPX ● К плате ОС-100 R можно подключить до 5 релейных плат RB 20 c 20 реле 30 В, 1 А Schneider Electric Buildings 39

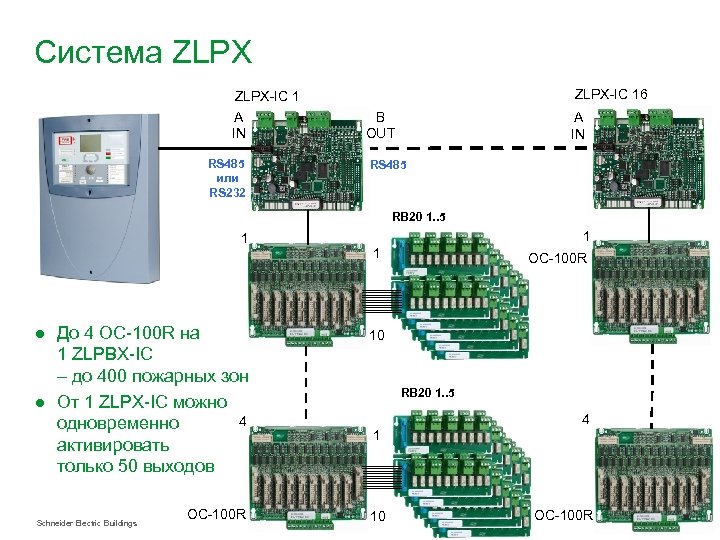

Система ZLPX-IC 1 A IN RS 485 или RS 232 ZLPX-IC 16 B OUT A IN RS 485 RB 20 1. . 5 1 1 1 ● До 4 OC-100 R на 1 ZLPBX-IC – до 400 пожарных зон ● От 1 ZLPX-IC можно 4 одновременно активировать только 50 выходов 10 OC-100 R Schneider Electric Buildings RB 20 1. . 5 4 1 OC-100 R 40

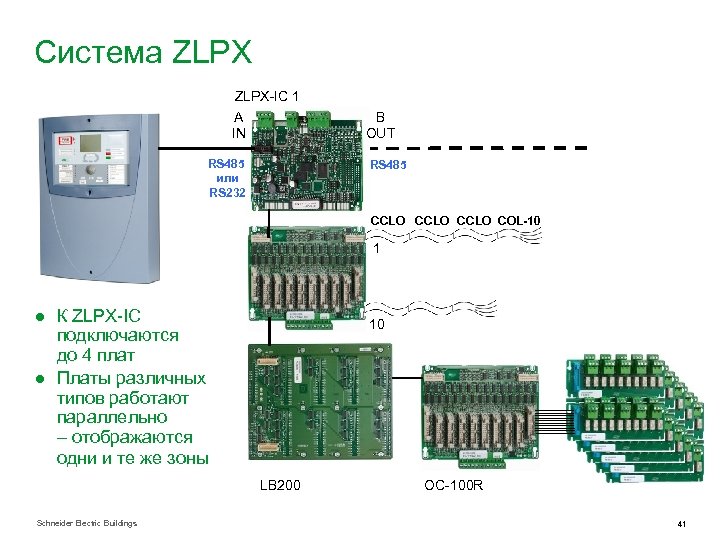

Система ZLPX-IC 1 A IN RS 485 или RS 232 B OUT RS 485 CCLO COL-10 1 ● К ZLPX-IC подключаются до 4 плат ● Платы различных типов работают параллельно – отображаются одни и те же зоны 10 LB 200 Schneider Electric Buildings OC-100 R 41

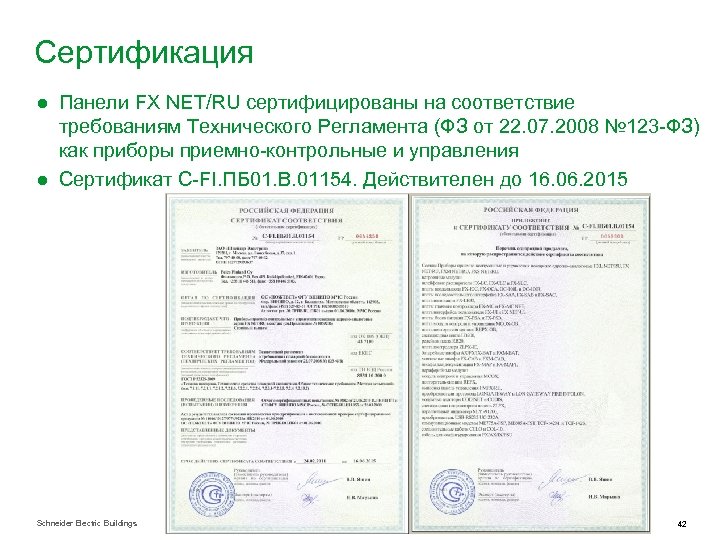

Сертификация ● Панели FX NET/RU сертифицированы на соответствие требованиям Технического Регламента (ФЗ от 22. 07. 2008 № 123 -ФЗ) как приборы приемно-контрольные и управления ● Сертификат C-FI. ПБ 01. В. 01154. Действителен до 16. 06. 2015 Schneider Electric Buildings 42
