Новое поколение приборов Opticline © Copyright Jenoptik. All rights reserved.

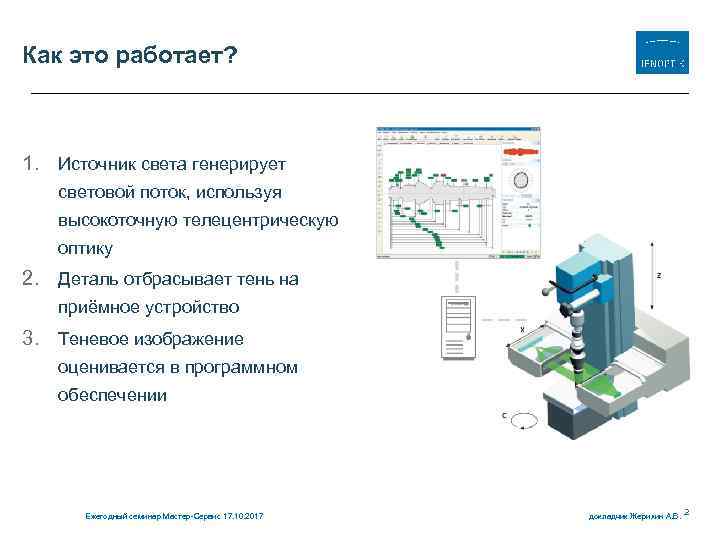

Как это работает? 1. Источник света генерирует световой поток, используя высокоточную телецентрическую оптику 2. Деталь отбрасывает тень на приёмное устройство 3. Теневое изображение оценивается в программном обеспечении Ежегодный семинар Мастер-Сервис 17. 10. 2017 докладчик Жерихин А. В. 2
Типичное применение Детали n тела вращения n турбинные валы n колен- и распредвалы n детали после точения и шлифовки n элементы впрыска n элементы гидравлики Ежегодный семинар Мастер-Сервис 17. 10. 2017 докладчик Жерихин А. В.

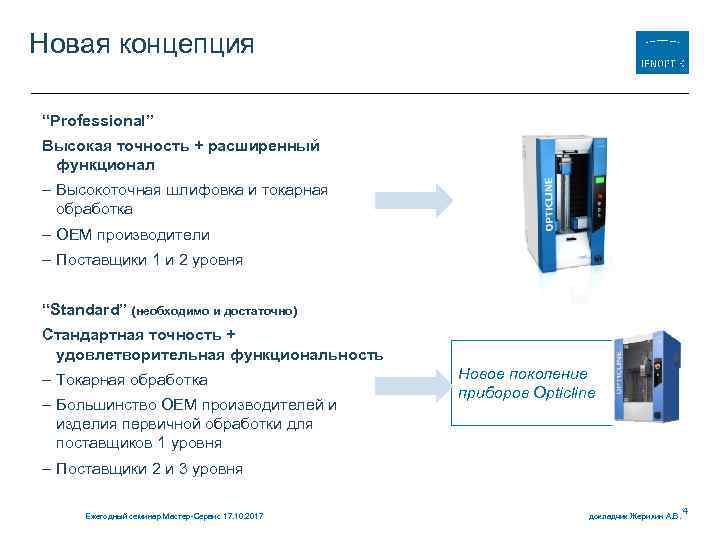

Новая концепция “Professional” Высокая точность + расширенный функционал - Высокоточная шлифовка и токарная обработка - OEM производители - Поставщики 1 и 2 уровня “Standard” (необходимо и достаточно) Стандартная точность + удовлетворительная функциональность - Токарная обработка - Большинство OEM производителей и изделия первичной обработки для поставщиков 1 уровня Новое поколение приборов Opticline - Поставщики 2 и 3 уровня Ежегодный семинар Мастер-Сервис 17. 10. 2017 докладчик Жерихин А. В. 4

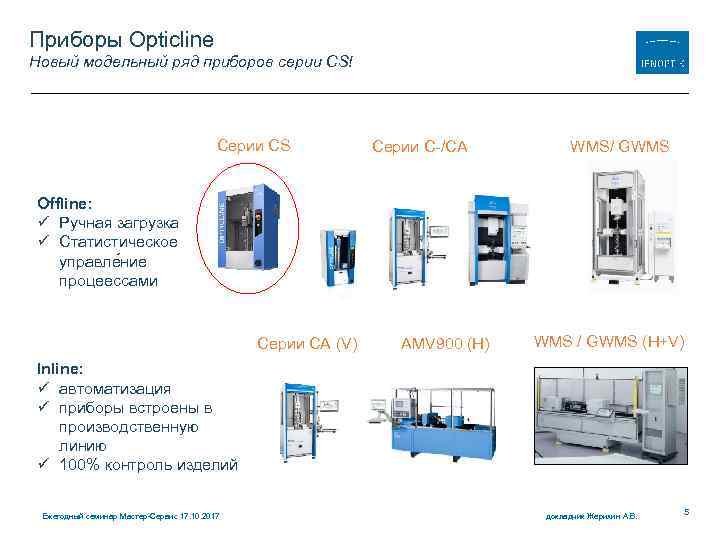

Приборы Opticline Новый модельный ряд приборов серии CS! Серии CS Серии C-/CA WMS/ GWMS Offline: ü Ручная загрузка ü Статистическое управле ние процеессами Серии CA (V) AMV 900 (H) WMS / GWMS (H+V) Inline: ü автоматизация ü приборы встроены в производственную линию ü 100% контроль изделий Ежегодный семинар Мастер-Сервис 17. 10. 2017 докладчик Жерихин А. В. 5

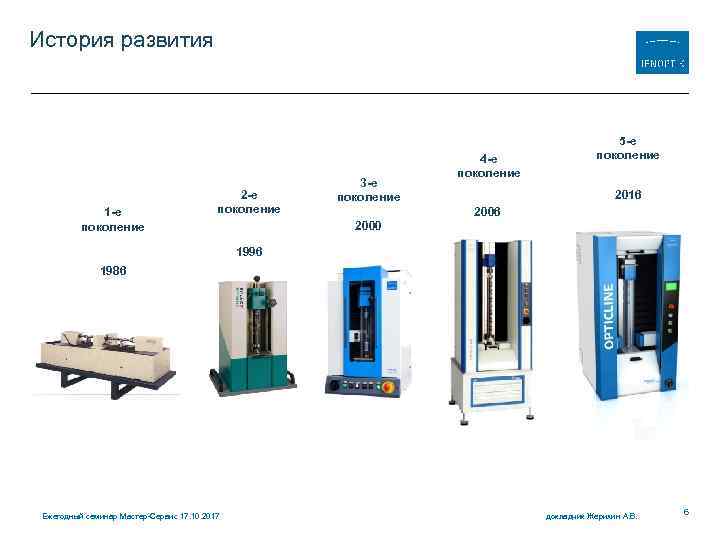

История развития 1 -е поколение 2 -е поколение 3 -е поколение 4 -е поколение 5 -е поколение 2016 2000 1996 1986 Ежегодный семинар Мастер-Сервис 17. 10. 2017 докладчик Жерихин А. В. 6

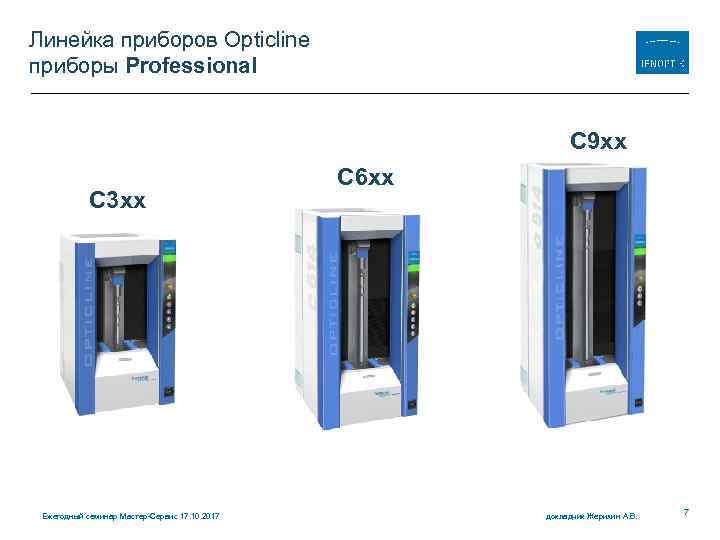

Линейка приборов Opticline приборы Professional С 9 хх С 3 хх Ежегодный семинар Мастер-Сервис 17. 10. 2017 С 6 хх докладчик Жерихин А. В. 7

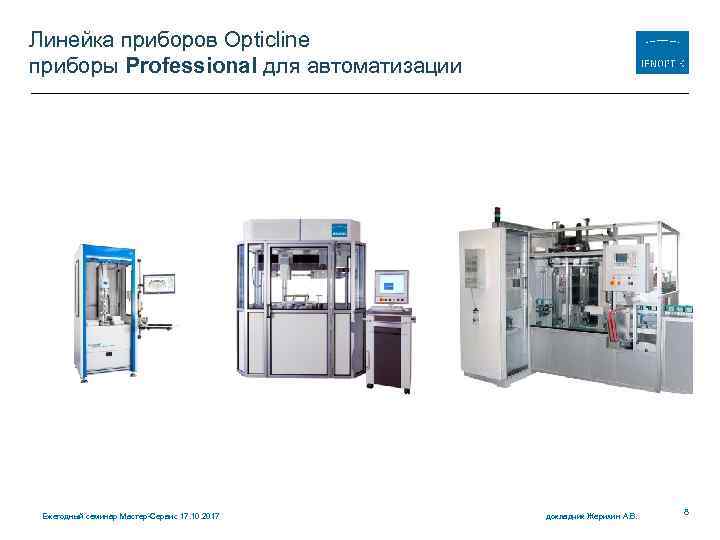

Линейка приборов Opticline приборы Professional для автоматизации Ежегодный семинар Мастер-Сервис 17. 10. 2017 докладчик Жерихин А. В. 8

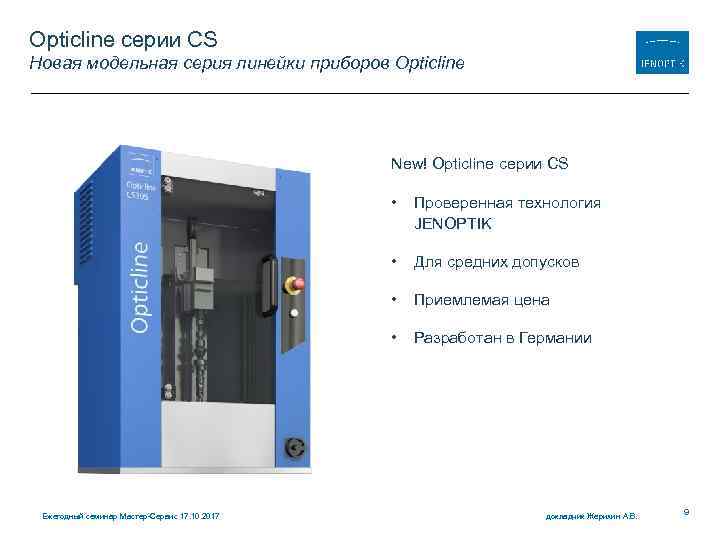

Opticline серии CS Новая модельная серия линейки приборов Opticline New! Opticline серии CS • • Для средних допусков • Приемлемая цена • Ежегодный семинар Мастер-Сервис 17. 10. 2017 Проверенная технология JENOPTIK Разработан в Германии докладчик Жерихин А. В. 9

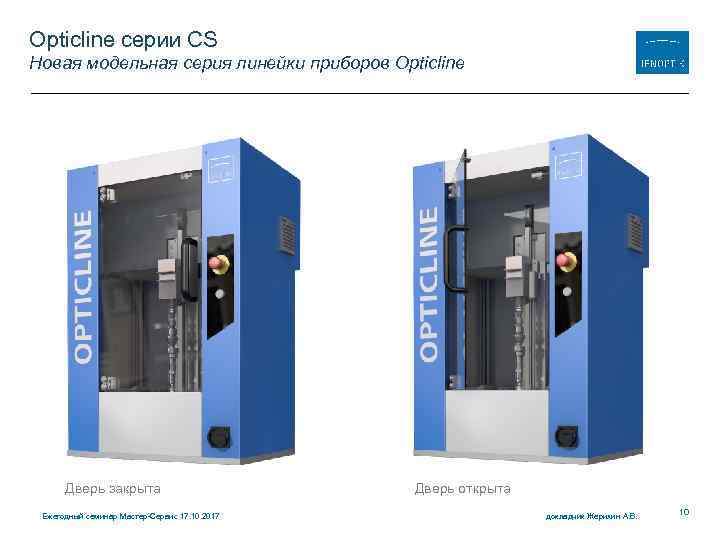

Opticline серии CS Новая модельная серия линейки приборов Opticline Дверь закрыта Ежегодный семинар Мастер-Сервис 17. 10. 2017 Дверь открыта докладчик Жерихин А. В. 10

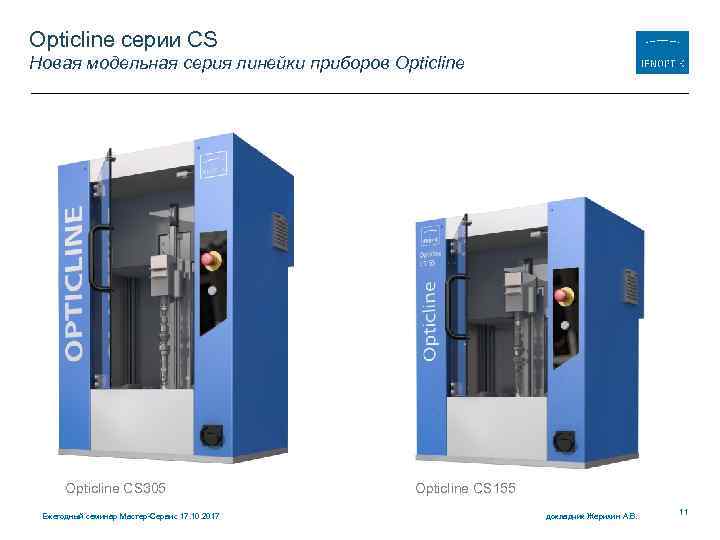

Opticline серии CS Новая модельная серия линейки приборов Opticline CS 305 Ежегодный семинар Мастер-Сервис 17. 10. 2017 Opticline CS 155 докладчик Жерихин А. В. 11

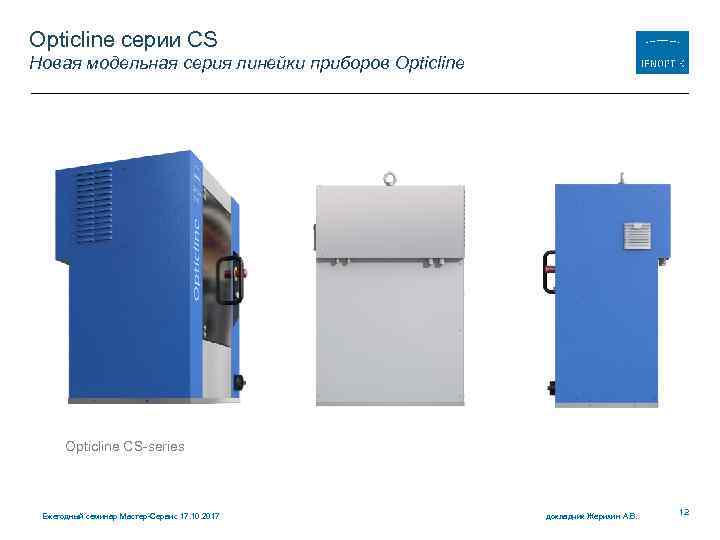

Opticline серии CS Новая модельная серия линейки приборов Opticline CS-series Ежегодный семинар Мастер-Сервис 17. 10. 2017 докладчик Жерихин А. В. 12

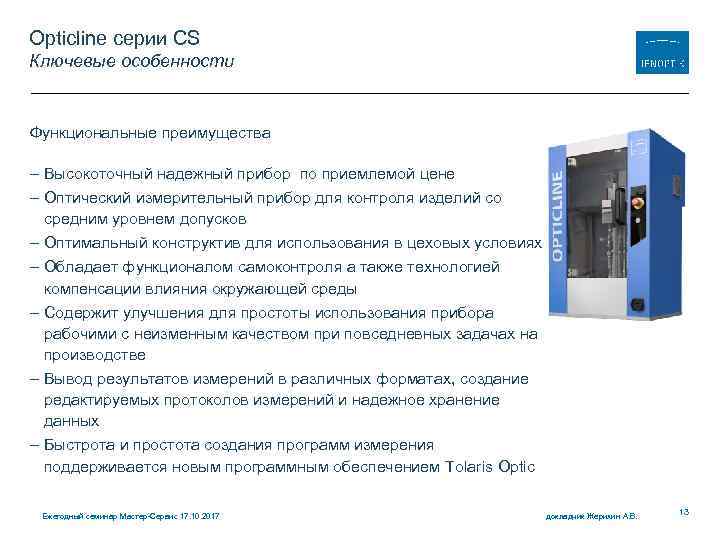

Opticline серии CS Ключевые особенности Функциональные преимущества - Высокоточный надежный прибор по приемлемой цене - Оптический измерительный прибор для контроля изделий со средним уровнем допусков - Оптимальный конструктив для использования в цеховых условиях - Обладает функционалом самоконтроля а также технологией компенсации влияния окружающей среды - Содержит улучшения для простоты использования прибора рабочими с неизменным качеством при повседневных задачах на производстве - Вывод результатов измерений в различных форматах, создание редактируемых протоколов измерений и надежное хранение данных - Быстрота и простота создания программ измерения поддерживается новым программным обеспечением Tolaris Optic Ежегодный семинар Мастер-Сервис 17. 10. 2017 докладчик Жерихин А. В. 13

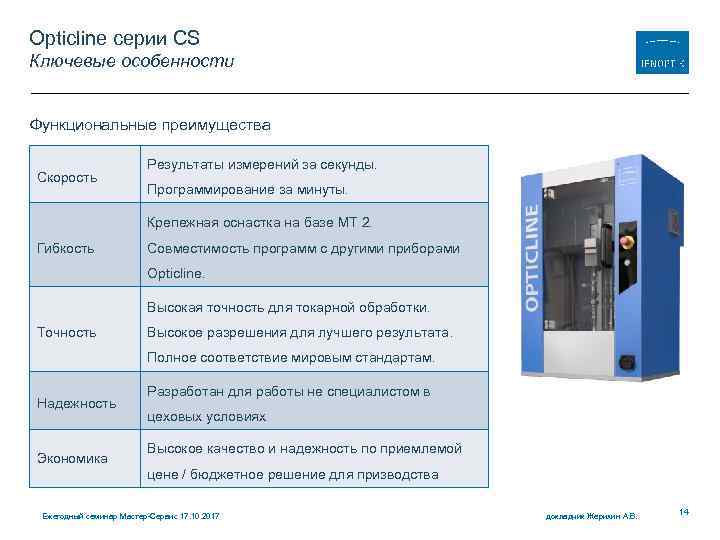

Opticline серии CS Ключевые особенности Функциональные преимущества Скорость Результаты измерений за секунды. Программирование за минуты. Крепежная оснастка на базе MT 2. Гибкость Совместимость программ с другими приборами Opticline. Высокая точность для токарной обработки. Точность Высокое разрешения для лучшего результата. Полное соответствие мировым стандартам. Надежность Экономика Разработан для работы не специалистом в цеховых условиях Высокое качество и надежность по приемлемой цене / бюджетное решение для призводства Ежегодный семинар Мастер-Сервис 17. 10. 2017 докладчик Жерихин А. В. 14

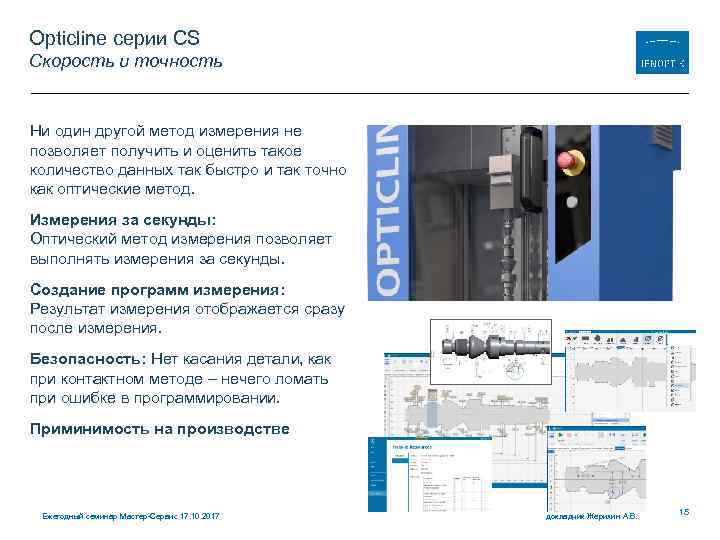

Opticline серии CS Скорость и точность Ни один другой метод измерения не позволяет получить и оценить такое количество данных так быстро и так точно как оптические метод. Измерения за секунды: Оптический метод измерения позволяет выполнять измерения за секунды. Создание программ измерения: Результат измерения отображается сразу после измерения. Безопасность: Нет касания детали, как при контактном методе – нечего ломать при ошибке в программировании. Приминимость на производстве Ежегодный семинар Мастер-Сервис 17. 10. 2017 докладчик Жерихин А. В. 15

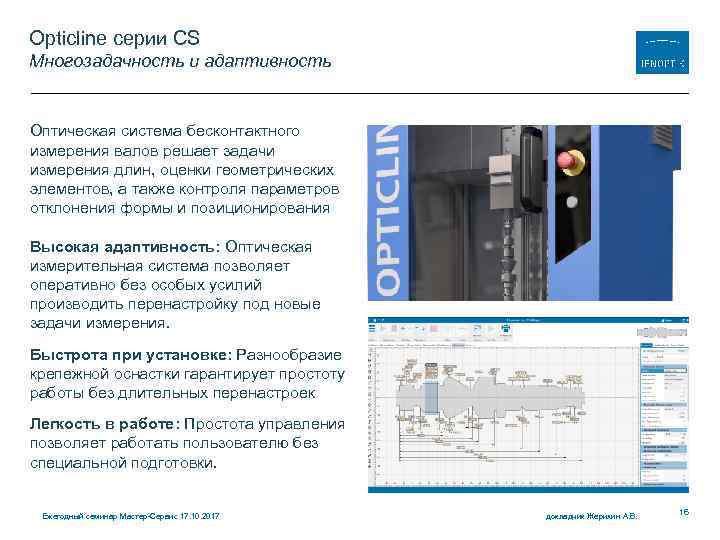

Opticline серии CS Многозадачность и адаптивность Оптическая система бесконтактного измерения валов решает задачи измерения длин, оценки геометрических элементов, а также контроля параметров отклонения формы и позиционирования Высокая адаптивность: Оптическая измерительная система позволяет оперативно без особых усилий производить перенастройку под новые задачи измерения. Быстрота при установке: Разнообразие крепежной оснастки гарантирует простоту работы без длительных перенастроек Легкость в работе: Простота управления позволяет работать пользователю без специальной подготовки. Ежегодный семинар Мастер-Сервис 17. 10. 2017 докладчик Жерихин А. В. 16

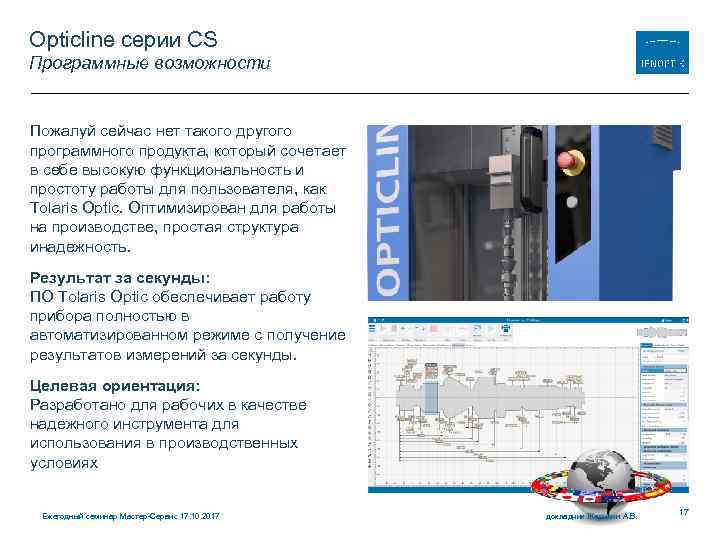

Opticline серии CS Программные возможности Пожалуй сейчас нет такого другого программного продукта, который сочетает в себе высокую функциональность и простоту работы для пользователя, как Tolaris Optic. Оптимизирован для работы на производстве, простая структура инадежность. Результат за секунды: ПО Tolaris Optic обеспечивает работу прибора полностью в автоматизированном режиме с получение результатов измерений за секунды. Целевая ориентация: Разработано для рабочих в качестве надежного инструмента для использования в производственных условиях Ежегодный семинар Мастер-Сервис 17. 10. 2017 докладчик Жерихин А. В. 17
Opticline серии CS Основные «фишки» и преимущества для пользователя Преимущества серии CS – Надежный конструктив для использования на производстве – Легкость, быстрота и многозадачность измерений – Результаты измерений не зависят от пользователей – Механизм самоконтроля прибора – Автоматизированный цикл измерения – Легко управлять и программировать – Статистические отчетность Ежегодный семинар Мастер-Сервис 17. 10. 2017 докладчик Жерихин А. В. 18

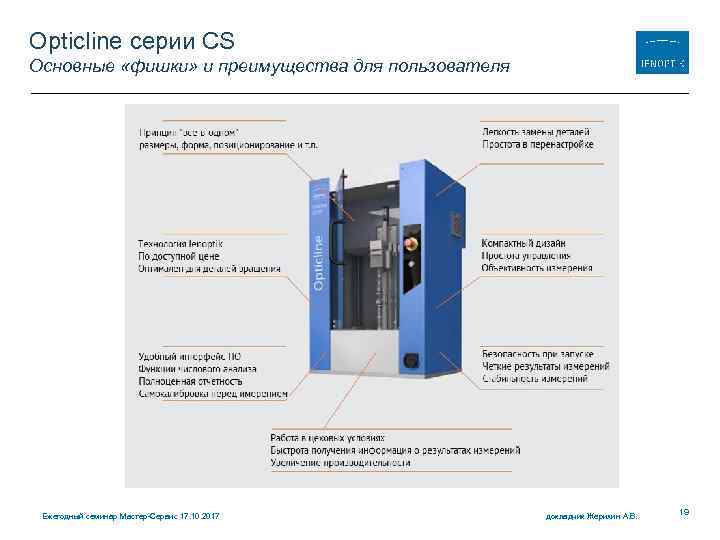

Opticline серии CS Основные «фишки» и преимущества для пользователя Ежегодный семинар Мастер-Сервис 17. 10. 2017 докладчик Жерихин А. В. 19

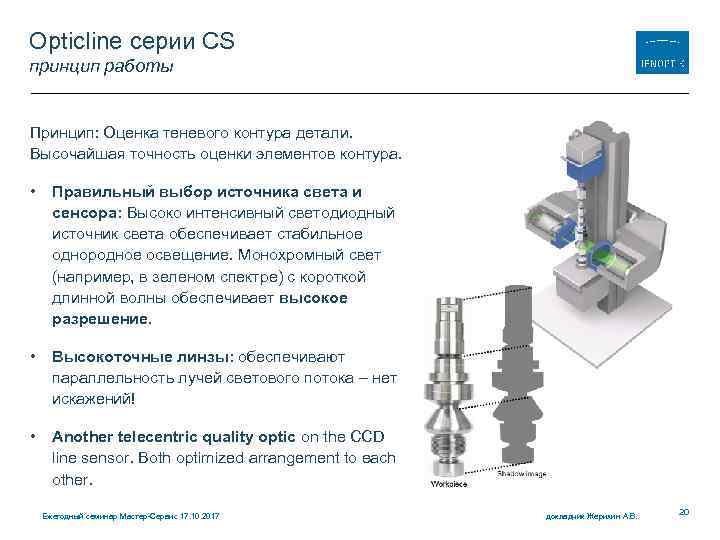

Opticline серии CS принцип работы Принцип: Оценка теневого контура детали. Высочайшая точность оценки элементов контура. • Правильный выбор источника света и сенсора: Высоко интенсивный светодиодный источник света обеспечивает стабильное однородное освещение. Монохромный свет (например, в зеленом спектре) с короткой длинной волны обеспечивает высокое разрешение. • Высокоточные линзы: обеспечивают параллельность лучей светового потока – нет искажений! • Another telecentric quality optic on the CCD line sensor. Both optimized arrangement to each other. Ежегодный семинар Мастер-Сервис 17. 10. 2017 докладчик Жерихин А. В. 20

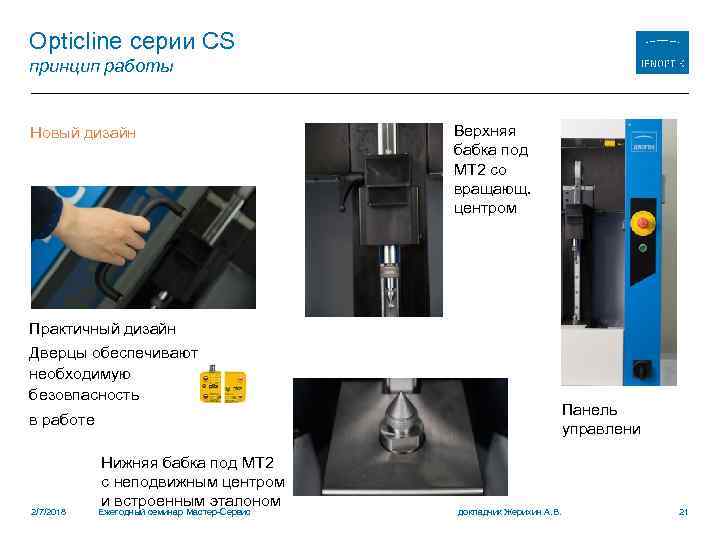

Opticline серии CS принцип работы Новый дизайн Верхняя бабка под MT 2 со вращающ. центром Практичный дизайн Дверцы обеспечивают необходимую безовпасность Панель управлени в работе 2/7/2018 Нижняя бабка под MT 2 с неподвижным центром и встроенным эталоном Ежегодный семинар Мастер-Сервис докладчик Жерихин А. В. 21

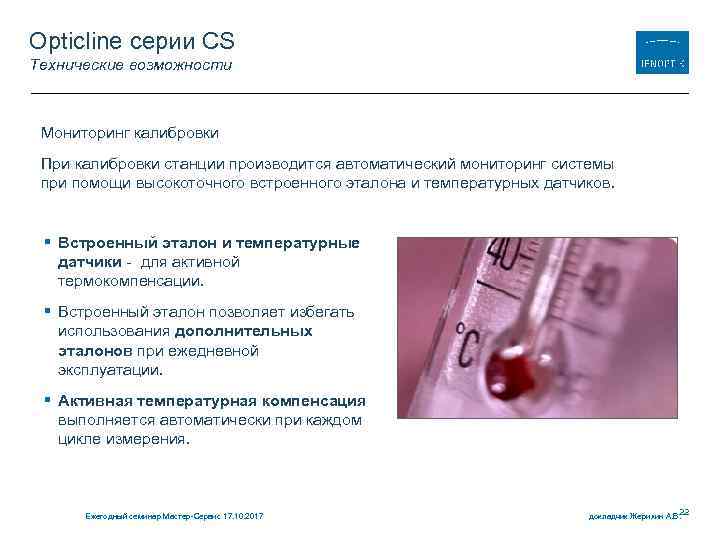

Opticline серии CS Технические возможности Мониторинг калибровки При калибровки станции производится автоматический мониторинг системы при помощи высокоточного встроенного эталона и температурных датчиков. § Встроенный эталон и температурные датчики - для активной термокомпенсации. § Встроенный эталон позволяет избегать использования дополнительных эталонов при ежедневной эксплуатации. § Активная температурная компенсация выполняется автоматически при каждом цикле измерения. Ежегодный семинар Мастер-Сервис 17. 10. 2017 22 докладчик Жерихин А. В.

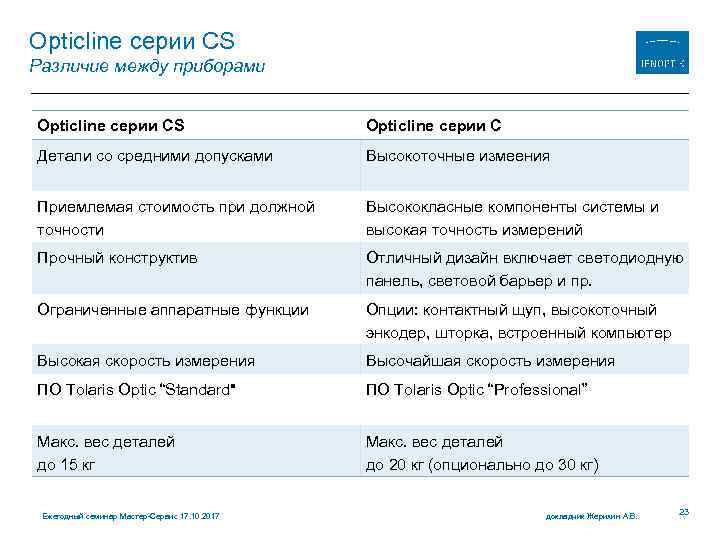

Opticline серии CS Различие между приборами Opticline серии CS Opticline серии C Детали со средними допусками Высокоточные измеения Приемлемая стоимость при должной точности Высококласные компоненты системы и высокая точность измерений Прочный конструктив Отличный дизайн включает светодиодную панель, световой барьер и пр. Ограниченные аппаратные функции Опции: контактный щуп, высокоточный энкодер, шторка, встроенный компьютер Высокая скорость измерения Высочайшая скорость измерения ПО Tolaris Optic “Standard" ПО Tolaris Optic “Professional” Макс. вес деталей до 15 кг Макс. вес деталей до 20 кг (опционально до 30 кг) Ежегодный семинар Мастер-Сервис 17. 10. 2017 докладчик Жерихин А. В. 23
Задавайте отвечу… Возможно без Есть вопросы? стеснения Спасибо за встреч! До новых внимание!
