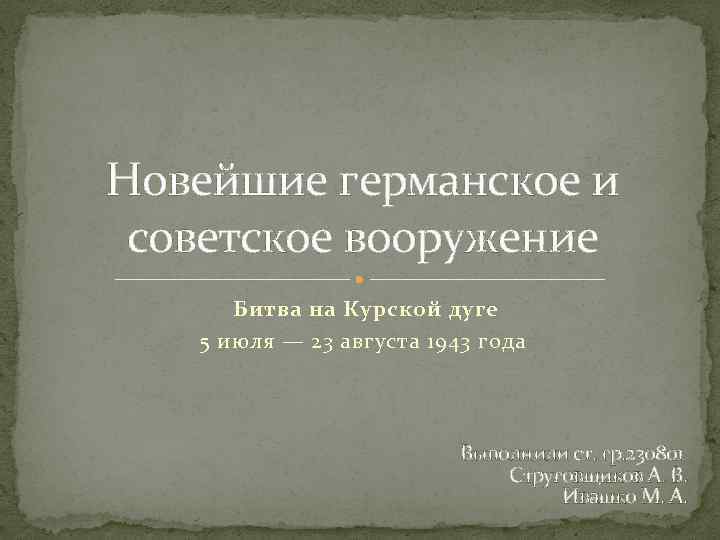

Новейшие германское и советское вооружение Битва на Курской дуге 5 июля — 23 августа 1943 года Выполнили ст. гр. 230801 Струговщиков А. В. Ивашко М. А.

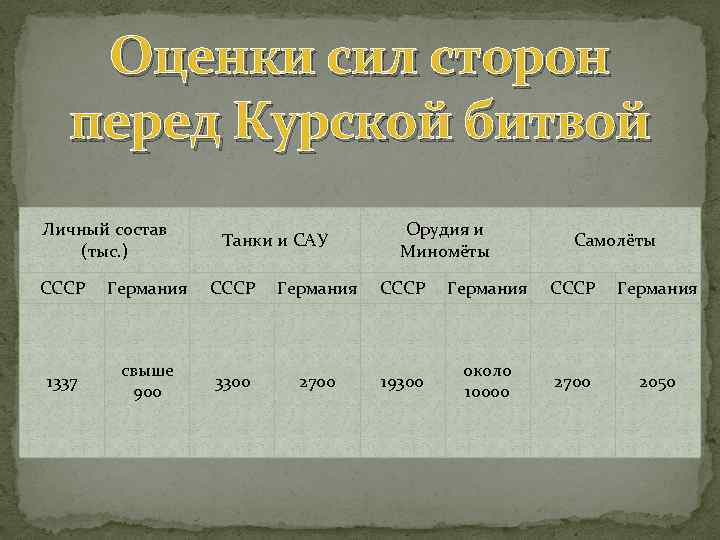

Оценки сил сторон перед Курской битвой Личный состав (тыс. ) Танки и САУ Орудия и Миномёты Самолёты СССР Германия 1337 свыше 900 3300 2700 19300 около 10000 2700 2050

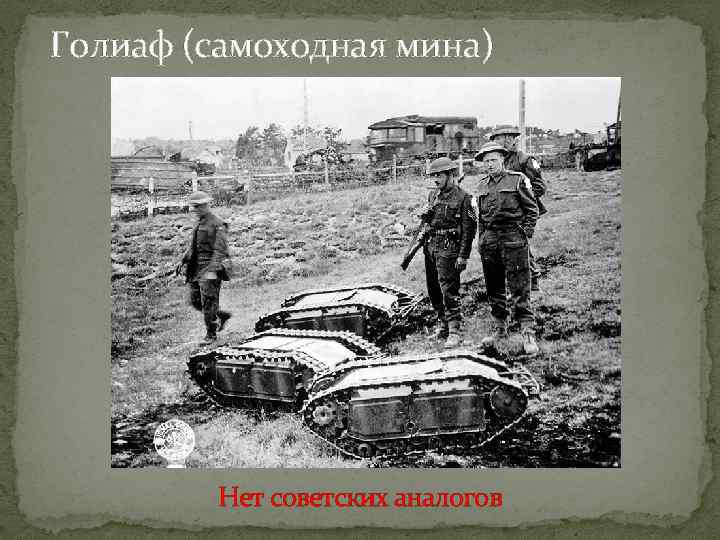

Голиаф (самоходная мина) Нет советских аналогов
«Goliath E» Sd. Kfz. 302 «Gerät 67» Общие данные Производители Borgward Года производства апрель 1942 — январь 1944 Кол-во 2. 650 Стоимость ~ 3. 000 RM ТТХ Масса 370 кг Взрывчатые вещества 60 кг длина/ширина/высота 1, 50 м / 0, 85 м / 0, 56 м Привод 2 электродвигателя по 2, 5 к. Вт (Bosch MM/RQL 2500/24 RL 2) Скорость 10 км/ч Топливо не применяется Радиус действия 0, 8 — 1, 5 км. клиренс 11, 4 см ров 60 см броня (передняя) 5 мм сталь

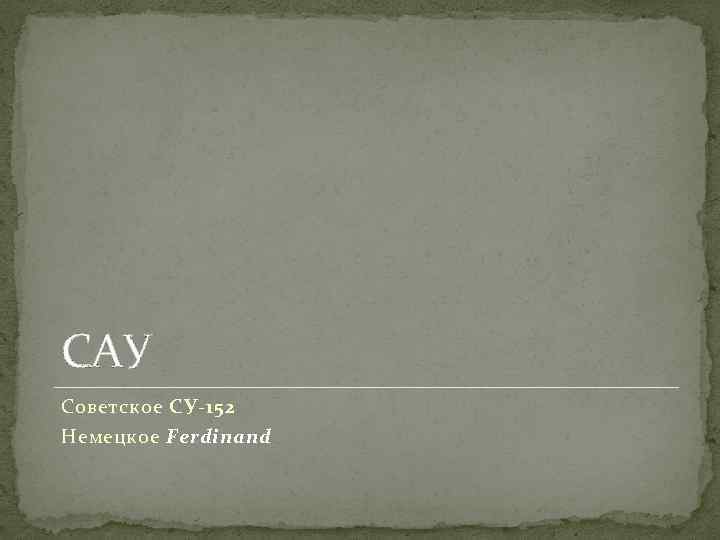

САУ Советское СУ-152 Немецкое Ferdinand

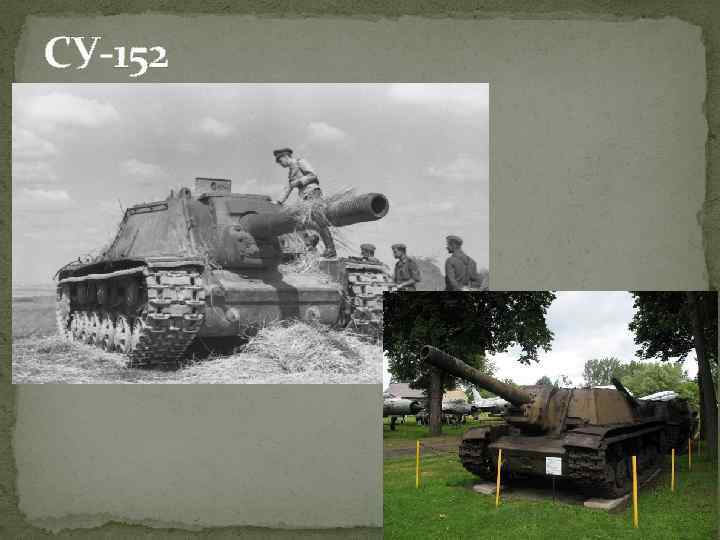

СУ-152

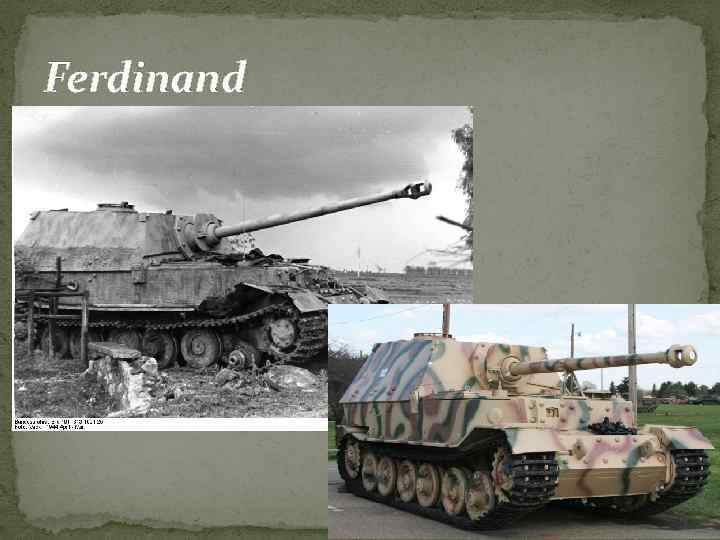

Ferdinand

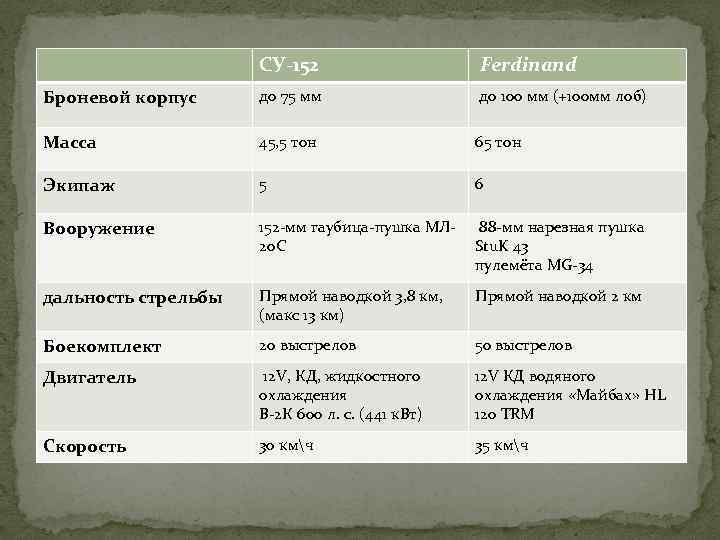

СУ-152 Ferdinand Броневой корпус до 75 мм до 100 мм (+100 мм лоб) Масса 45, 5 тон 65 тон Экипаж 5 6 Вооружение 152 -мм гаубица-пушка МЛ 20 С 88 -мм нарезная пушка Stu. K 43 пулемёта MG-34 дальность стрельбы Прямой наводкой 3, 8 км, (макс 13 км) Прямой наводкой 2 км Боекомплект 20 выстрелов 50 выстрелов Двигатель 12 V, КД, жидкостного охлаждения В-2 К 600 л. с. (441 к. Вт) 12 V КД водяного охлаждения «Майбах» HL 120 TRM Скорость 30 кмч 35 кмч

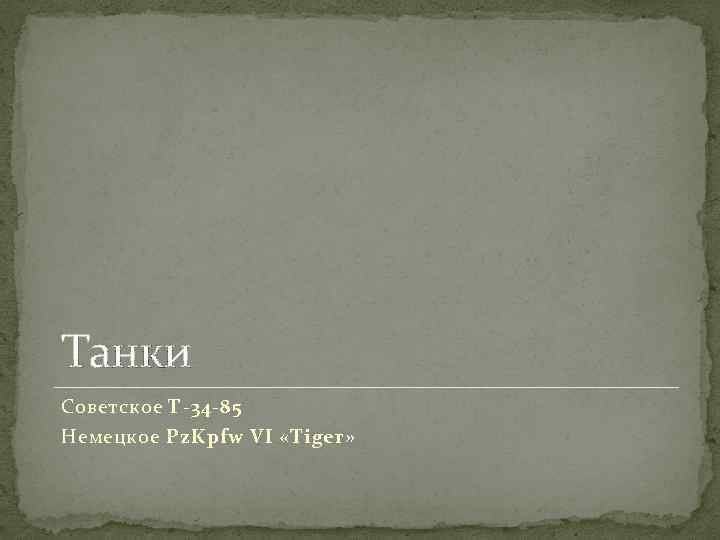

Танки Советское Т-34 -85 Немецкое Pz. Kpfw VI «Tiger»

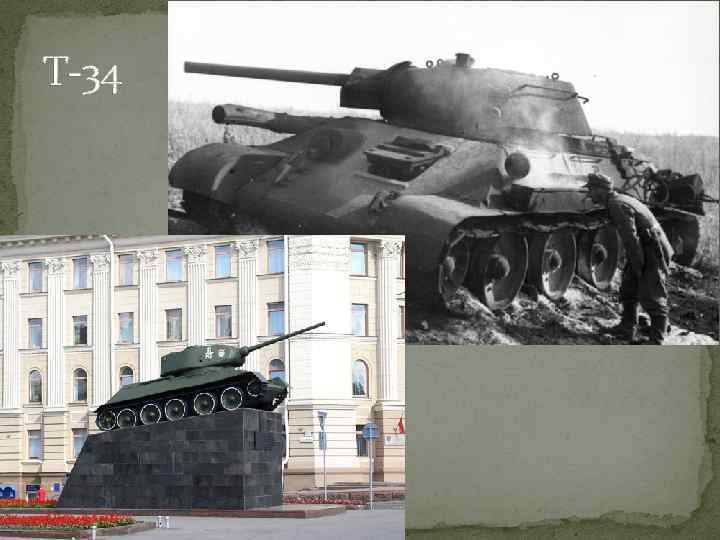

Т-34

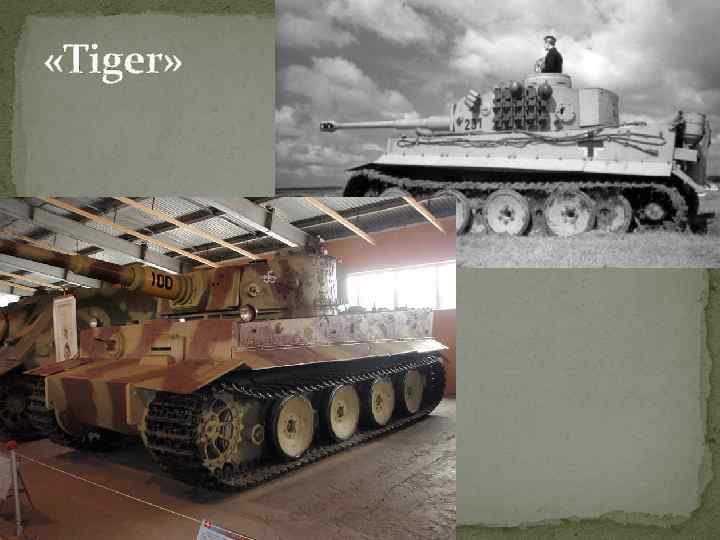

«Tiger»

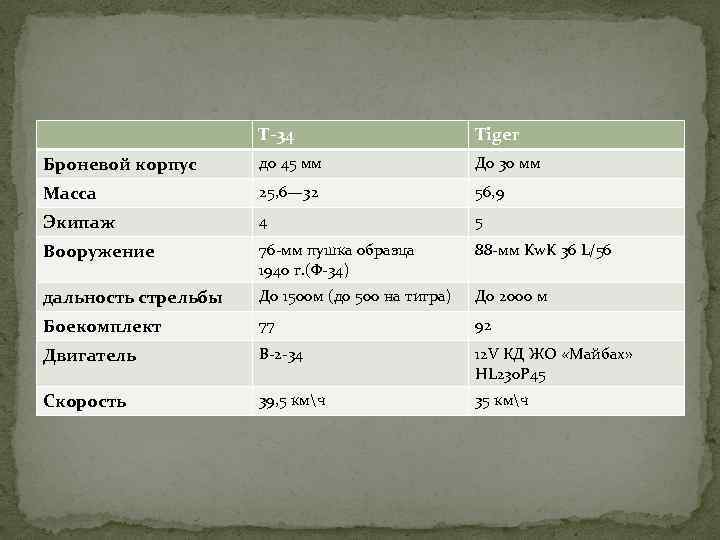

Т-34 Tiger Броневой корпус до 45 мм До 30 мм Масса 25, 6— 32 56, 9 Экипаж 4 5 Вооружение 76 -мм пушка образца 1940 г. (Ф-34) 88 -мм Kw. K 36 L/56 дальность стрельбы До 1500 м (до 500 на тигра) До 2000 м Боекомплект 77 92 Двигатель В-2 -34 12 V КД ЖО «Майбах» HL 230 P 45 Скорость 39, 5 кмч 35 кмч

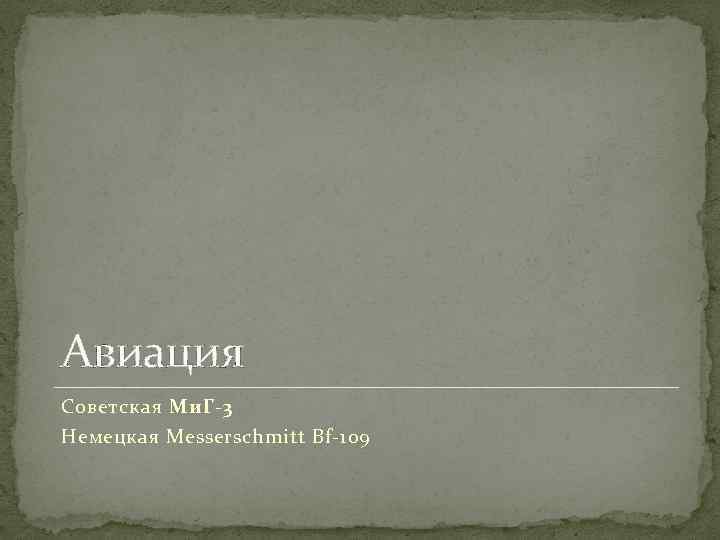

Авиация Советская Ми. Г-3 Немецкая Messerschmitt Bf-109

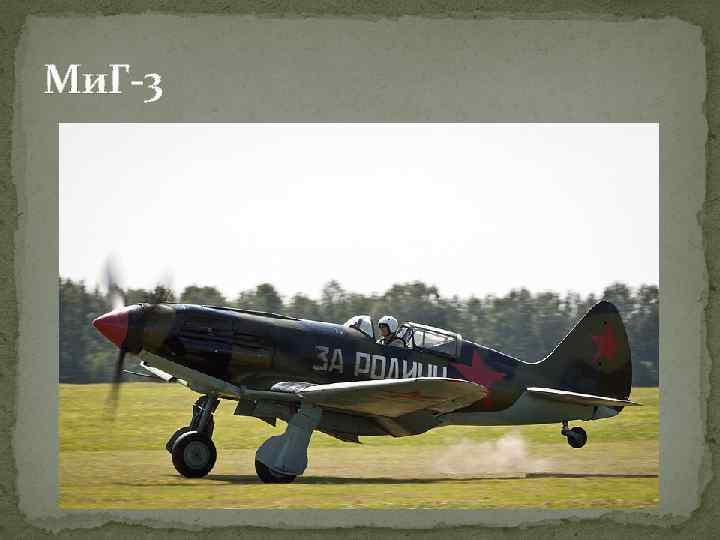

Ми. Г-3

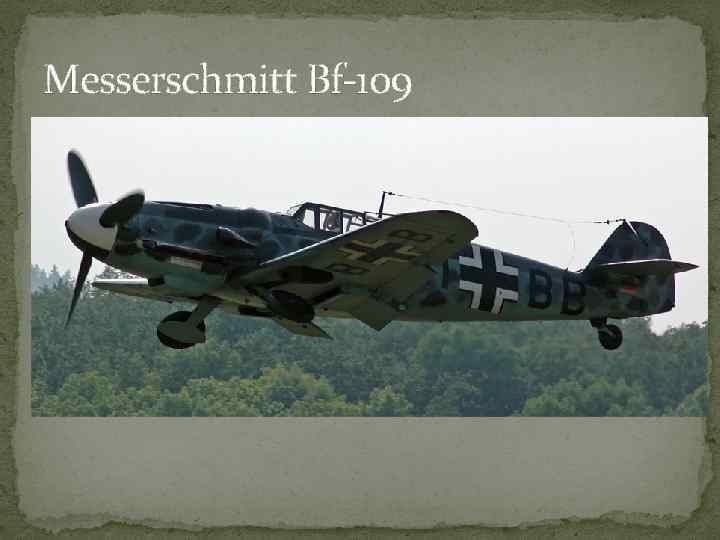

Messerschmitt Bf-109
Характеристики Bf. 109 E-1 Bf. 109 G-6 Ми. Г-3 1939 осень 1942 29 октября 1940 8, 64 9, 02 Размах крыла, м 9, 85 9, 92 Нормальная взлетная масса, кг 2510 3200 Daimler Benz DB 601 A Vобразный, 12 -цилиндровый, водяного охлаждения, с непосредственным впрыском топлива, мощность — 1000 л. с Daimler Benz DB 605 AM Vобразный, 12 -цилиндровый, водяного охлаждения, с непосредственным впрыском топлива, мощность — 1475 л. с 4× 7, 92 -мм пулемёта MG 17, установленных в корпусе и консолях крыла. Вариант истребителя— бомбардировщика был способен нести до 250 кг бомб 2× 13 -мм пулемёта MG 131, установленных сверху двигателя (боевой запас — 300 патронов на ствол), 1× 30 -мм пушка MK-108 (боевой запас — 60 снарядов) или 1× 20 -мм пушка MG 151/20 (боевой запас - 150 снарядов), стреляющие через вал винта. Вариант истребителя— бомбардировщика был способен нести одну 250 кг бомбу. 573 (4000) 640 10500 11 500 Год Длина Двигатель Вооружение Максимальная скорость, км/ч (на высоте, м) Максимальная высота, м 8, 25 м 10, 2 м 3355 кг АМ-35 А взлётной мощностью 1350 лс. 1 × 12, 7 мм пулемёт БС с 300 патронов 2 × 7, 62 мм пулемёта ШКАС с 750 патронов на ствол 2 × 12, 7 мм пулемёт БС под крылом (дополнительно) Боевая нагрузка: 200 кг Ракеты: 6 × РС-82 2 × 50 кг или 100 кг бомбы
