Новая версия 3. 80 TBC Михаил Караванов НОЯБРЬ 2016 Что нового?

TBC 3. 80 - главное § Поддержка SX 10 в новом модуле. Scanning для работы с облаками точек § Поддержка инструментов сторонних производителей, включая тахеометры, GNSS и БЛА § Законченное решение, включающее CAD, моделирование и оформление в настраиваемых форматах

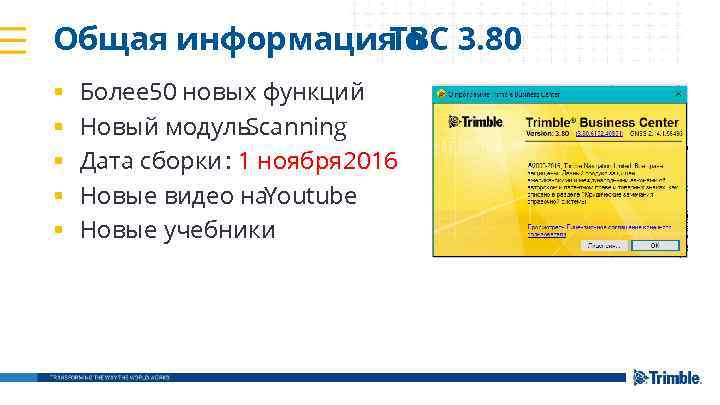

Общая информация о 3. 80 TBC § § § Более 50 новых функций Новый модуль Scanning Дата сборки : 1 ноября 2016 Новые видео на Youtube Новые учебники

Просмотр и редактирование данных

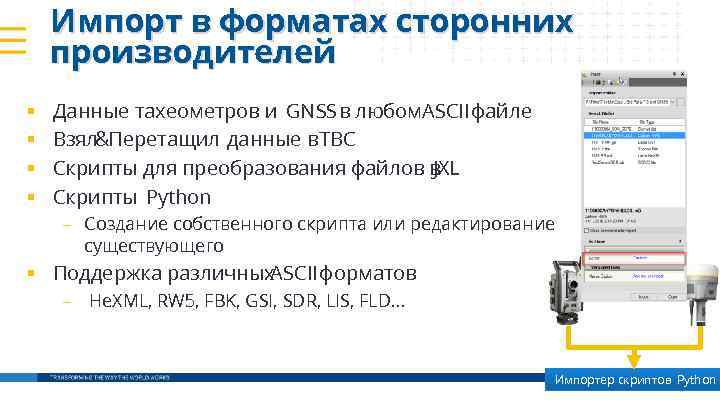

Импорт в форматах сторонних производителей § § Данные тахеометров и GNSS в любом. ASCII файле Взял&Перетащил данные в TBC Скрипты для преобразования файлов в JXL Скрипты Python – Создание собственного скрипта или редактирование существующего § Поддержка различных ASCII форматов – He. XML, RW 5, FBK, GSI, SDR, LIS, FLD… Импортер скриптов Python

Истинная интеграция геодезических данных

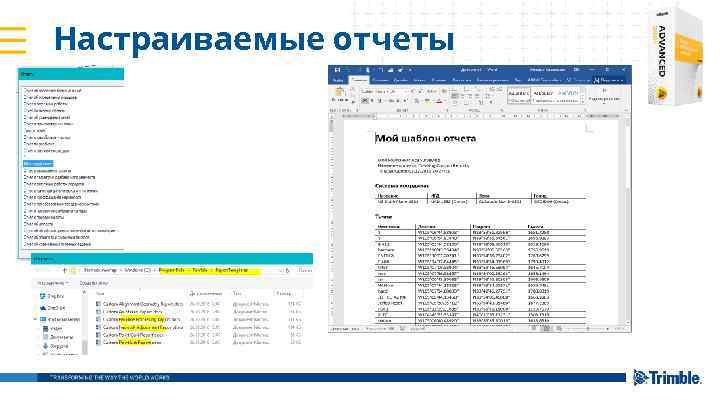

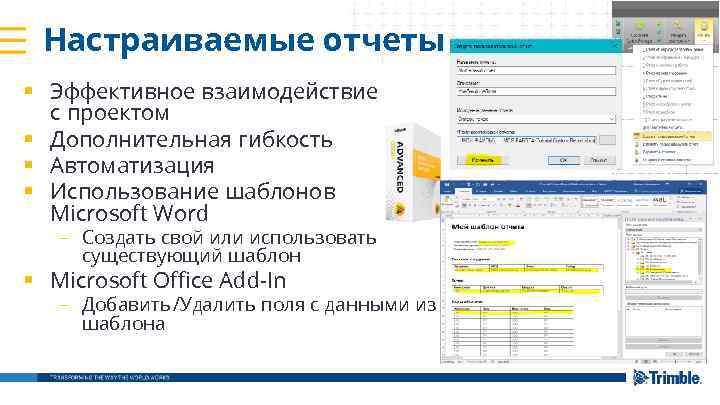

Настраиваемые отчеты § Эффективное взаимодействие с проектом § Дополнительная гибкость § Автоматизация § Использование шаблонов Microsoft Word – Создать свой или использовать существующий шаблон § Microsoft Office Add-In – Добавить/Удалить поля с данными из шаблона

Настраиваемые отчеты

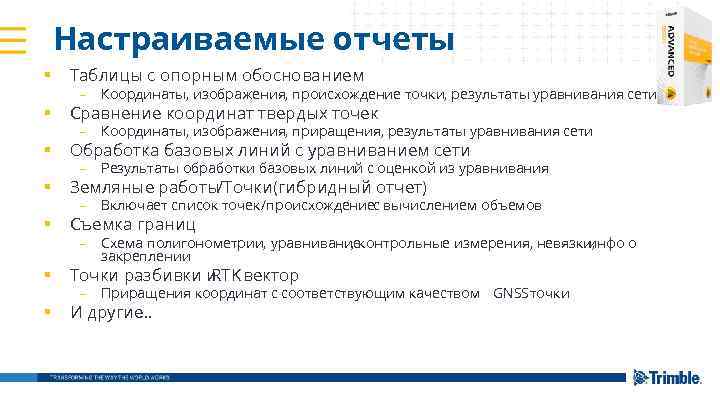

Настраиваемые отчеты § Таблицы с опорным обоснованием § Сравнение координат твердых точек § Обработка базовых линий с уравниванием сети § Земляные работы/Точки(гибридный отчет) § Съемка границ § Точки разбивки и RTK вектор § И другие … – Координаты, изображения, происхождение точки, результаты уравнивания сети – Координаты, изображения, приращения, результаты уравнивания сети – Результаты обработки базовых линий с оценкой из уравнивания – Включает список точек/происхождениес вычислением объемов – Схема полигонометрии, уравниваниеконтрольные измерения, невязки, , инфо о закреплении – Приращения координат с соответствующим качеством GNSS точки

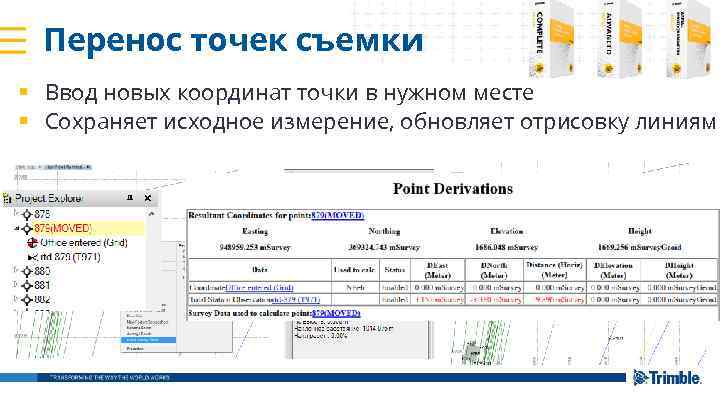

Перенос точек съемки § Ввод новых координат точки в нужном месте § Сохраняет исходное измерение, обновляет отрисовку линиями

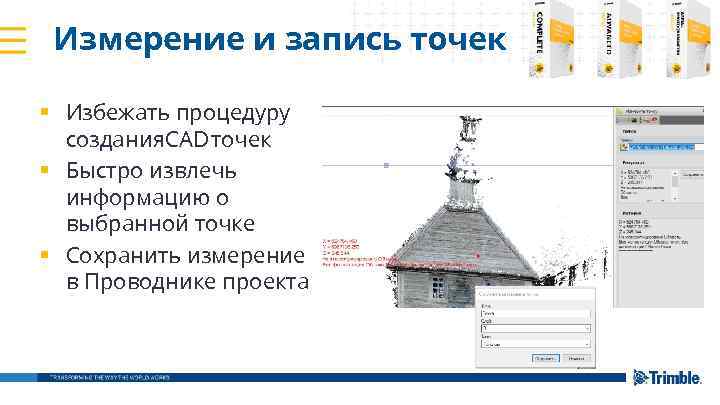

Измерение и запись точек § Избежать процедуру создания. CAD точек § Быстро извлечь информацию о выбранной точке § Сохранить измерение в Проводнике проекта

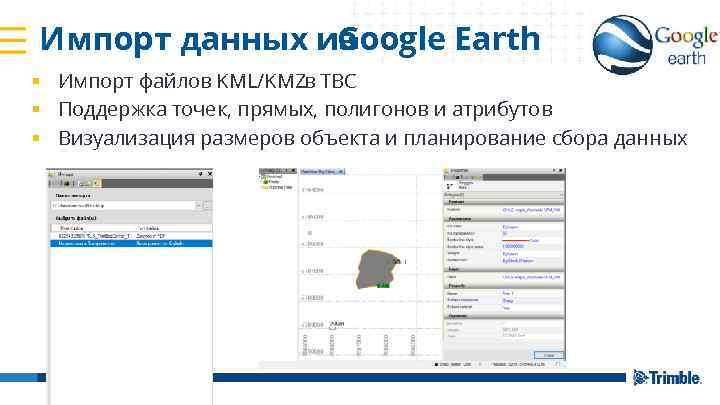

Импорт данных из Google Earth § Импорт файлов KML/KMZв TBC § Поддержка точек, прямых, полигонов и атрибутов § Визуализация размеров объекта и планирование сбора данных

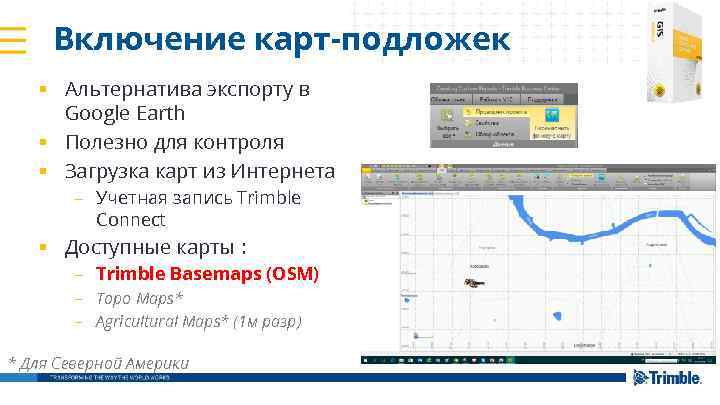

Включение карт-подложек § Альтернатива экспорту в Google Earth § Полезно для контроля § Загрузка карт из Интернета – Учетная запись Trimble Connect § Доступные карты : – Trimble Basemaps (OSM) – Topo Maps* – Agricultural Maps* (1 м разр) * Для Северной Америки

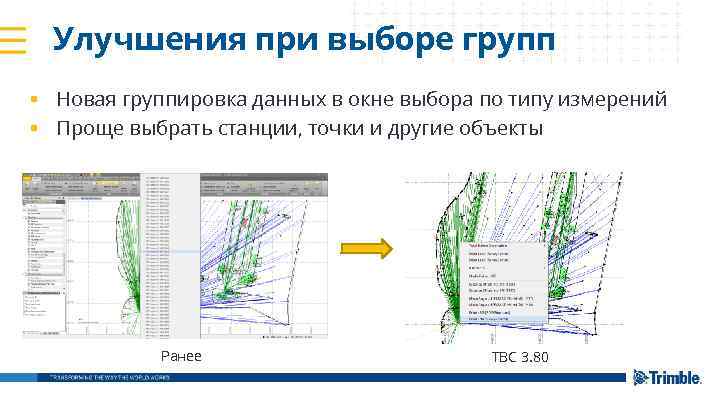

Улучшения при выборе групп § Новая группировка данных в окне выбора по типу измерений § Проще выбрать станции, точки и другие объекты Ранее TBC 3. 80

Преобразования и расчеты

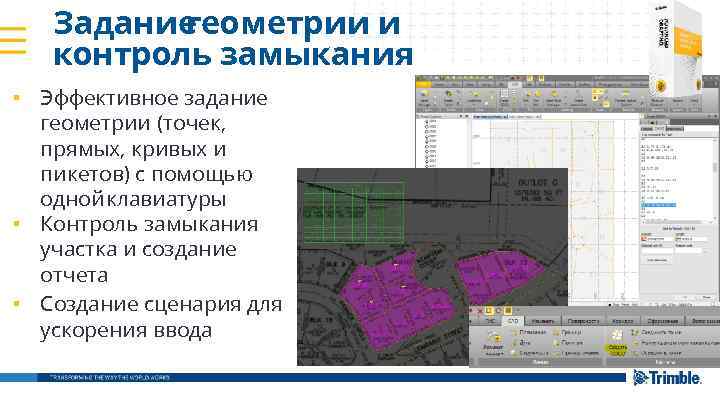

Задание геометрии и контроль замыкания ▪ Эффективное задание геометрии (точек, прямых, кривых и пикетов) с помощью одной клавиатуры ▪ Контроль замыкания участка и создание отчета ▪ Создание сценария для ускорения ввода

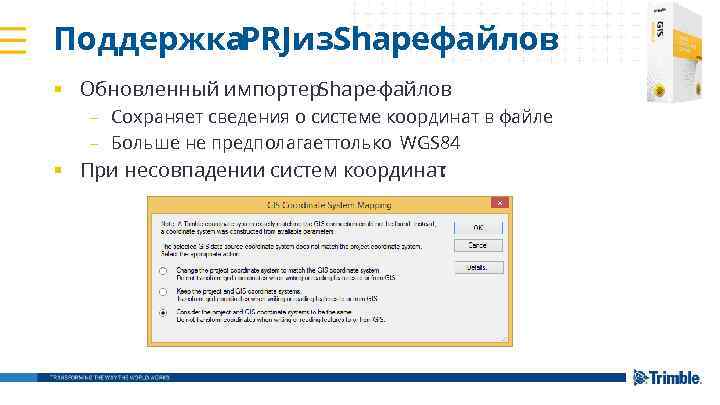

Поддержка из. Shape. PRJ -файлов § Обновленный импортер. Shape-файлов – Сохраняет сведения о системе координат в файле – Больше не предполагаеттолько WGS 84 § При несовпадении систем координат :

Кодирование объектов

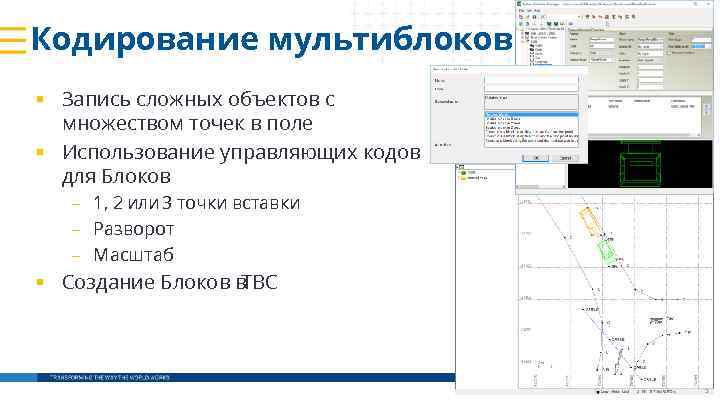

Кодирование мультиблоков § Запись сложных объектов с множеством точек в поле § Использование управляющих кодов для Блоков – 1, 2 или 3 точки вставки – Разворот – Масштаб § Создание Блоков в TBC

Импорт FXLфайлов § Новый импортер FDM из CSV – Поддерживает имена, коды, атрибуты и управляющие коды § Ускоряет создание FXL – Использование существующих CAD/ ГИС библиотек – Обмен между пакетами ПО

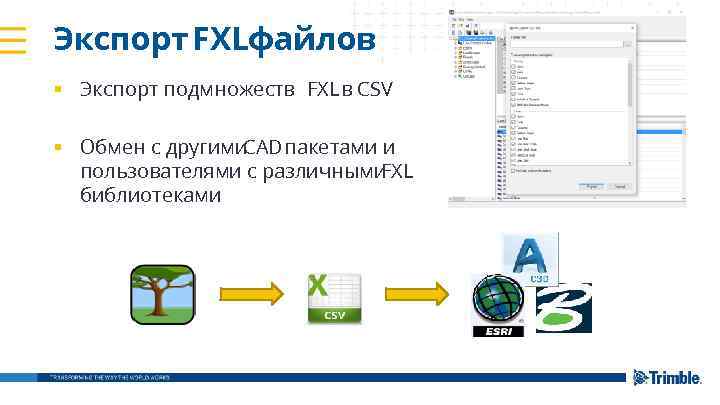

Экспорт FXLфайлов § Экспорт подмножеств FXL в CSV § Обмен с другими CAD пакетами и пользователями с различными FXL библиотеками

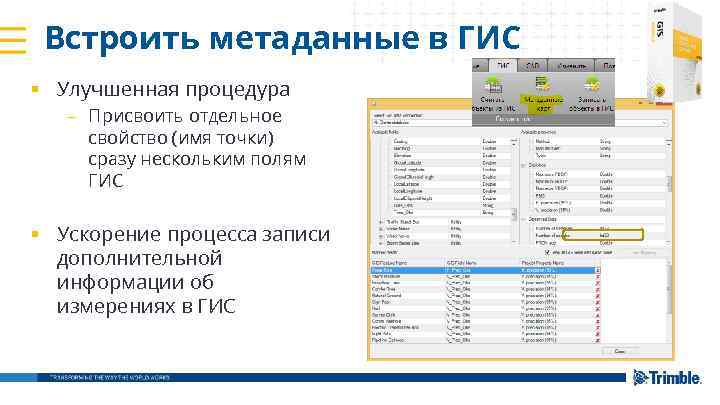

Встроить метаданные в ГИС § Улучшенная процедура – Присвоить отдельное свойство (имя точки) сразу нескольким полям ГИС § Ускорение процесса записи дополнительной информации об измерениях в ГИС

CADи оформление

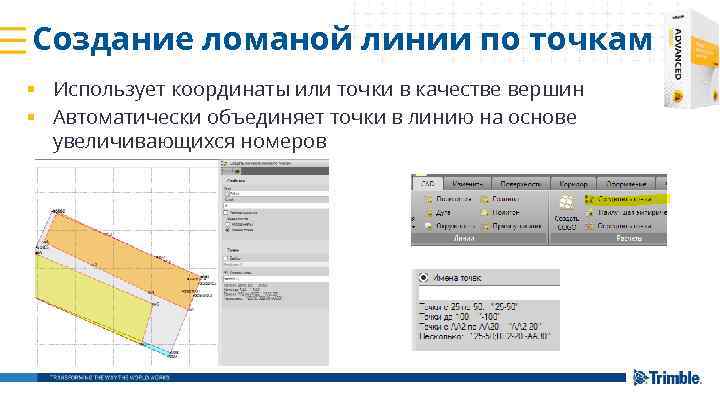

Создание ломаной линии по точкам § Использует координаты или точки в качестве вершин § Автоматически объединяет точки в линию на основе увеличивающихся номеров

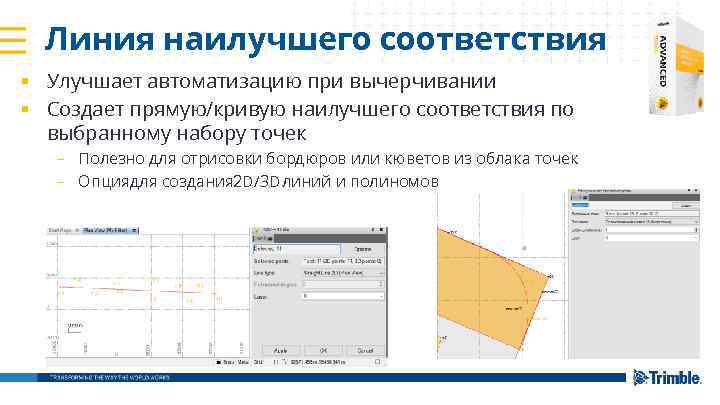

Линия наилучшего соответствия § Улучшает автоматизацию при вычерчивании § Создает прямую/кривую наилучшего соответствия по выбранному набору точек – Полезно для отрисовки бордюров или кюветов из облака точек – Опция для создания 2 D/3 D линий и полиномов

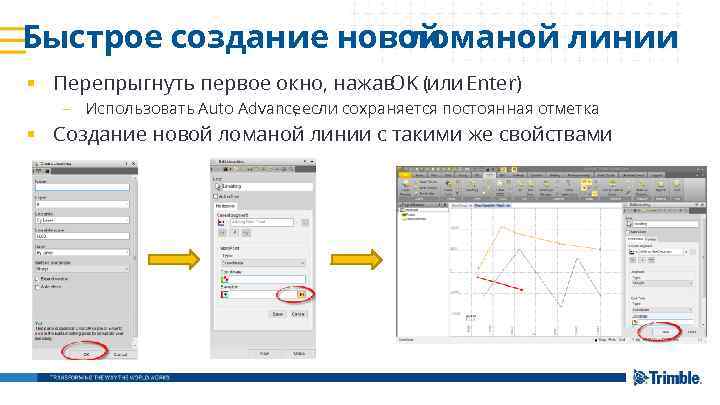

Быстрое создание новой ломаной линии § Перепрыгнуть первое окно, нажав. OK (или Enter) – Использовать Auto Advance если сохраняется постоянная отметка , § Создание новой ломаной линии с такими же свойствами

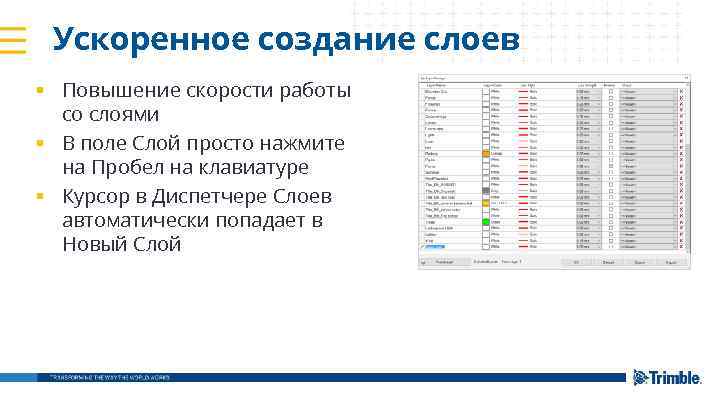

Ускоренное создание слоев § Повышение скорости работы со слоями § В поле Слой просто нажмите на Пробел на клавиатуре § Курсор в Диспетчере Слоев автоматически попадает в Новый Слой

Поверхности и объемы

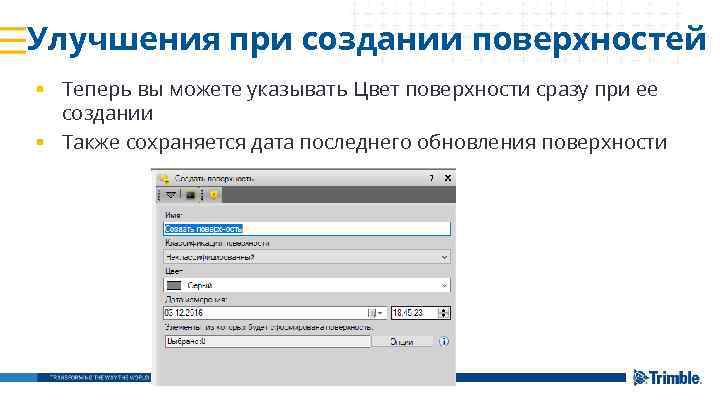

Улучшения при создании поверхностей § Теперь вы можете указывать Цвет поверхности сразу при ее создании § Также сохраняется дата последнего обновления поверхности

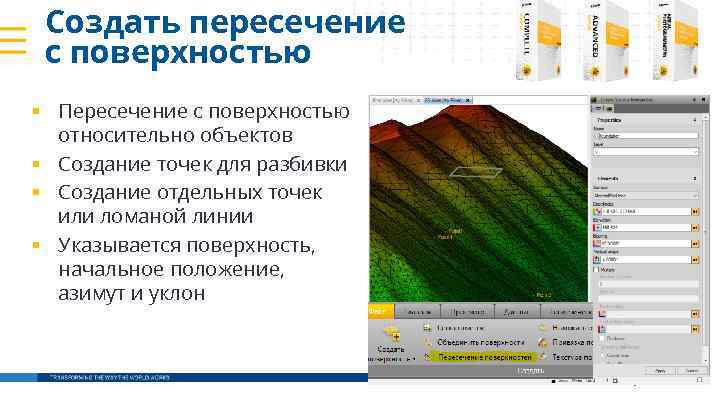

Создать пересечение с поверхностью § Пересечение с поверхностью относительно объектов § Создание точек для разбивки § Создание отдельных точек или ломаной линии § Указывается поверхность, начальное положение, азимут и уклон

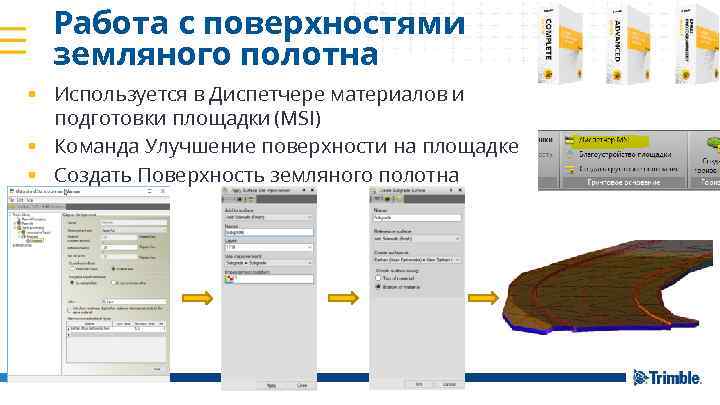

Работа с поверхностями земляного полотна § Используется в Диспетчере материалов и подготовки площадки (MSI) § Команда Улучшение поверхности на площадке § Создать Поверхность земляного полотна

Коридоры

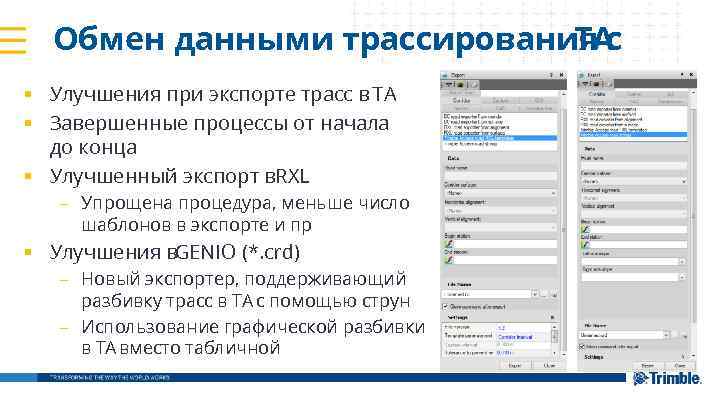

Обмен данными трассирования с TA § Улучшения при экспорте трасс в TA § Завершенные процессы от начала до конца § Улучшенный экспорт в. RXL – Упрощена процедура, меньше число шаблонов в экспорте и пр § Улучшения в. GENIO (*. crd) – Новый экспортер, поддерживающий разбивку трасс в TA с помощью струн – Использование графической разбивки в TA вместо табличной

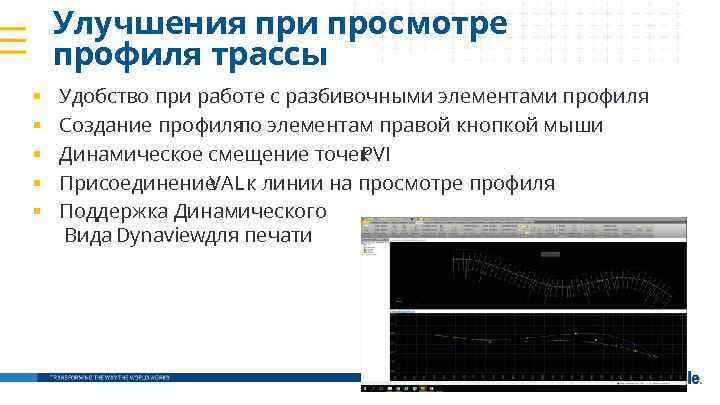

Улучшения при просмотре профиля трассы § § § Удобство при работе с разбивочными элементами профиля Создание профиля элементам правой кнопкой мыши по Динамическое смещение точек PVI Присоединение к линии на просмотре профиля VAL Поддержка Динамического Вида Dynaviewдля печати

Облака точек

Новый модуль Scanning § Фокус на производительность при работе с данными сканирования § Для геодезистов, работающих с облаками точек § Возможности согласования и автоматического извлечения – Согласование : Регистрация (C 2 C), Уточнение, Отчеты , Геопривязка Создание станций сканирования , – Автоматизация Автоклассификация, Извлечение : поверхности, Разреживание Из скана в CAD , § Добавляется к любой редакции(Base, Complete или Advanced) § Доступен сейчас (63603 -00 и 63603 -50)

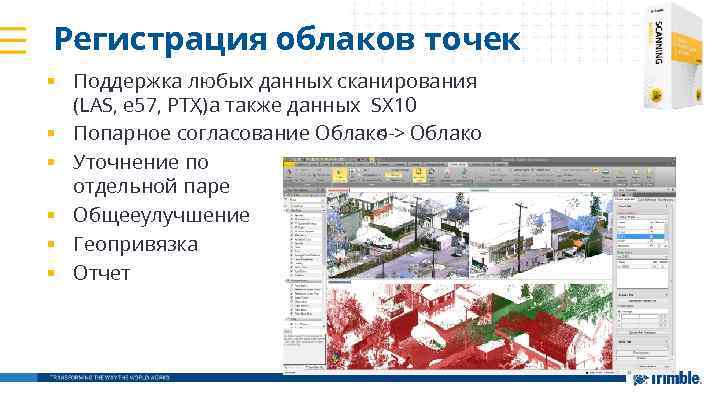

Регистрация облаков точек § Поддержка любых данных сканирования (LAS, e 57, PTX) а также данных SX 10 , § Попарное согласование Облако <-> § Уточнение по отдельной паре § Общееулучшение § Геопривязка § Отчет

Геопривязка облаков точек § Похоже на геопривязку изображения § Для соответствия координатам вашего проекта § Выбор целевых точек и эквивалентных им точек облака § Облака точек от сторонних производителей не масштабируются

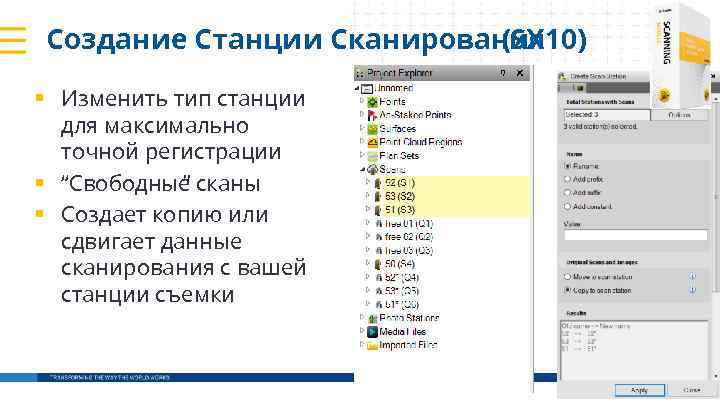

Создание Станции Сканирования (SX 10) § Изменить тип станции для максимально точной регистрации § “Свободные сканы ” § Создает копию или сдвигает данные сканирования с вашей станции съемки

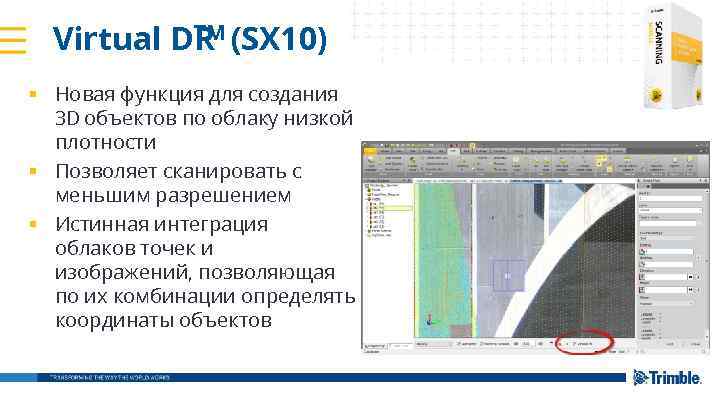

TM Virtual DR (SX 10) § Новая функция для создания 3 D объектов по облаку низкой плотности § Позволяет сканировать с меньшим разрешением § Истинная интеграция облаков точек и изображений, позволяющая по их комбинации определять координаты объектов

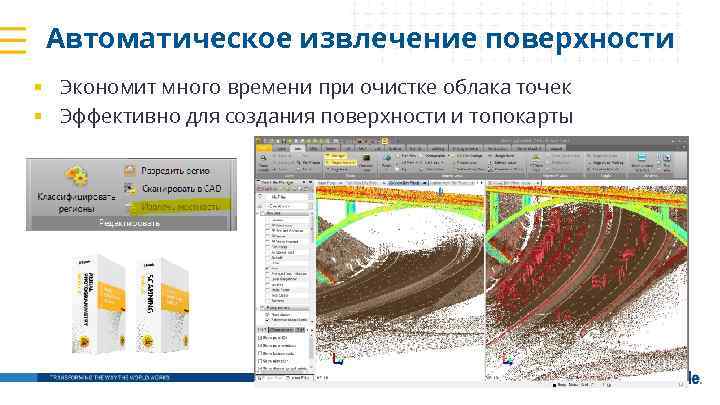

Автоматическое извлечение поверхности § Экономит много времени при очистке облака точек § Эффективно для создания поверхности и топокарты

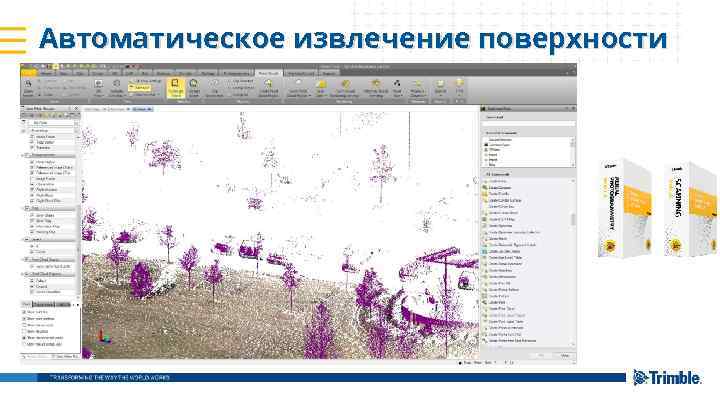

Автоматическое извлечение поверхности

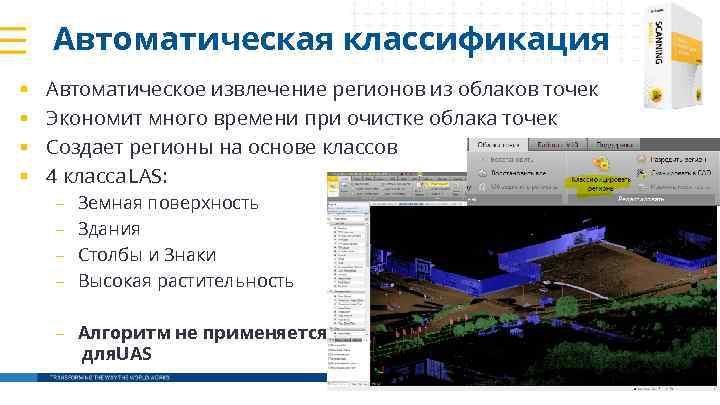

Автоматическая классификация § § Автоматическое извлечение регионов из облаков точек Экономит много времени при очистке облака точек Создает регионы на основе классов 4 класса LAS: – – Земная поверхность Здания Столбы и Знаки Высокая растительность – Алгоритм не применяется для. UAS

Разреживание сканов § Пространственное разреживание – Задание разрешения § Случайное разреживание – Выбор общего числа точек

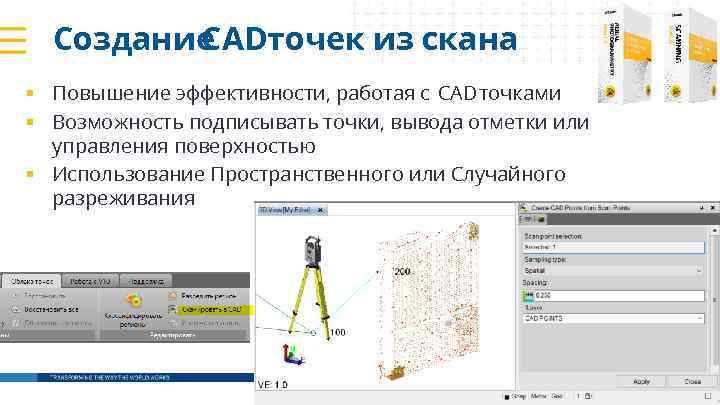

Создание CADточек из скана § Повышение эффективности, работая с CAD точками § Возможность подписывать точки, вывода отметки или управления поверхностью § Использование Пространственного или Случайного разреживания

Без модуля Scanning…

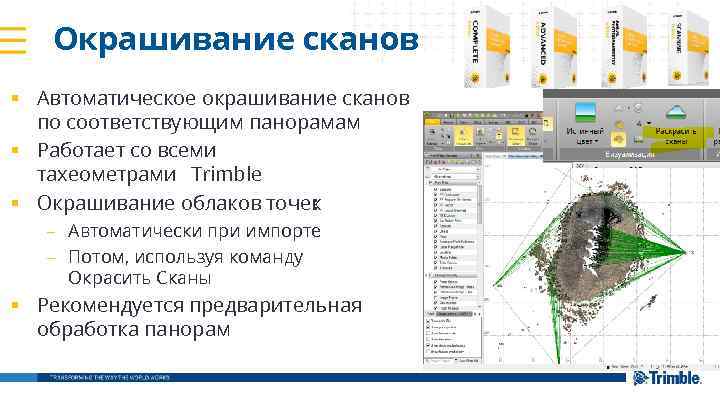

Окрашивание сканов § Автоматическое окрашивание сканов по соответствующим панорамам § Работает со всеми тахеометрами Trimble § Окрашивание облаков точек : – Автоматически при импорте – Потом, используя команду Окрасить Сканы § Рекомендуется предварительная обработка панорам

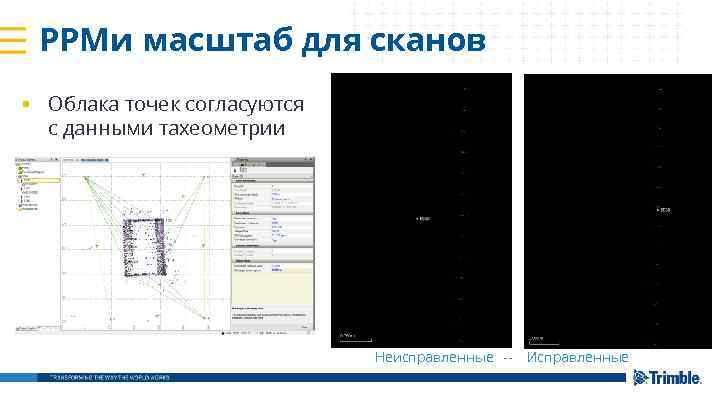

PPM и масштаб для сканов § Облака точек согласуются с данными тахеометрии Неисправленные -- Исправленные

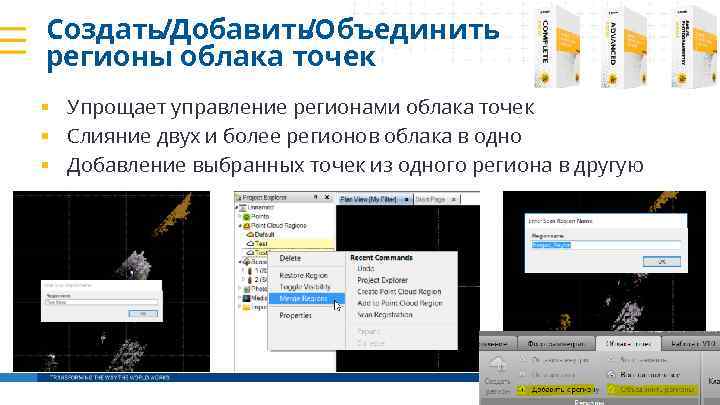

Создать/Добавить /Объединить регионы облака точек § Упрощает управление регионами облака точек § Слияние двух и более регионов облака в одно § Добавление выбранных точек из одного региона в другую

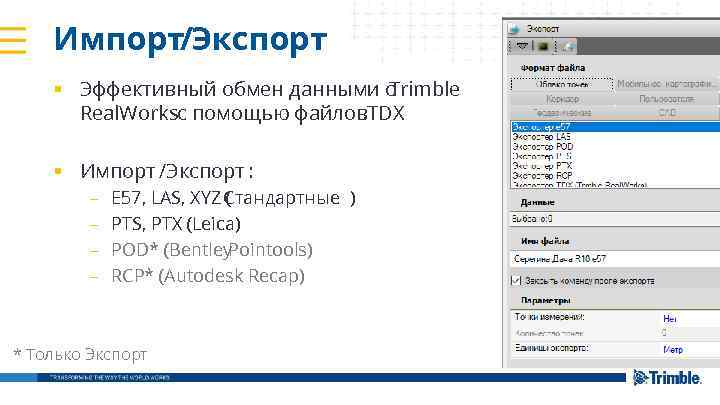

Импорт/Экспорт § Эффективный обмен данными с Trimble Real. Worksс помощью файлов. TDX § Импорт /Экспорт : – – E 57, LAS, XYZ Стандартные ) ( PTS, PTX (Leica) POD* (Bentley. Pointools) RCP* (Autodesk Recap) * Только Экспорт

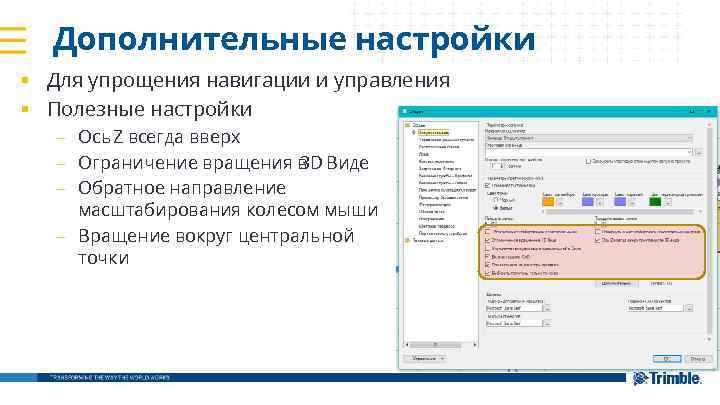

Дополнительные настройки § Для упрощения навигации и управления § Полезные настройки – Ось Z всегда вверх – Ограничение вращения в Виде 3 D – Обратное направление масштабирования колесом мыши – Вращение вокруг центральной точки

Аэрофотограмметрия

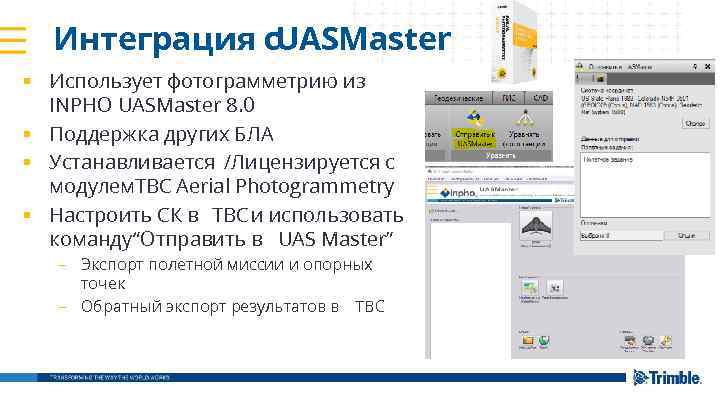

Интеграция с. UASMaster § Использует фотограмметрию из INPHO UASMaster 8. 0 § Поддержка других БЛА § Устанавливается /Лицензируется с модулем. TBC Aerial Photogrammetry § Настроить СК в TBC и использовать команду “Отправить в UAS Master” – Экспорт полетной миссии и опорных точек – Обратный экспорт результатов в TBC

Улучшения в модуле Aerial Photogrammetry § Модернизированный UAS процессор – Повышенная скорость обработки – Повышенная точность генерации облаков точек (более однородны и лучше отражают поверхность)

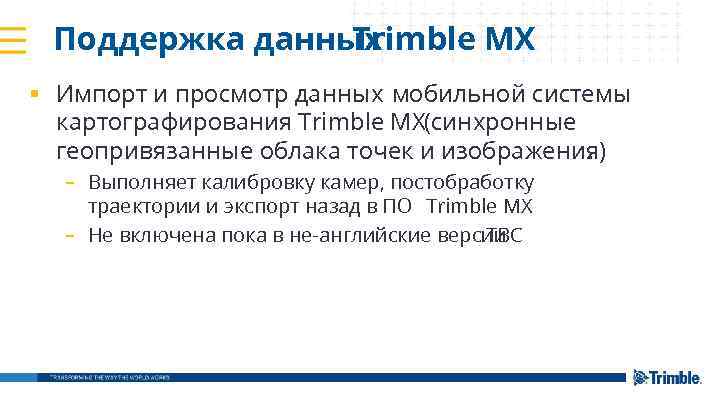

Поддержка данных Trimble MX § Импорт и просмотр данных мобильной системы картографирования Trimble MX(синхронные геопривязанные облака точек и изображения). – Выполняет калибровку камер, постобработку траектории и экспорт назад в ПО Trimble MX – Не включена пока в не-английские версии TBC

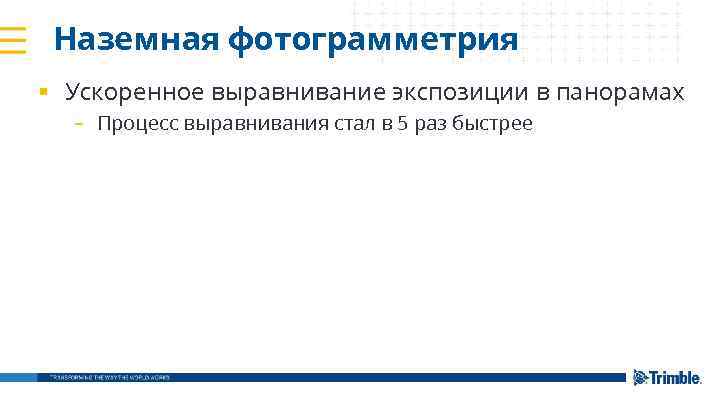

Наземная фотограмметрия § Ускоренное выравнивание экспозиции в панорамах – Процесс выравнивания стал в 5 раз быстрее

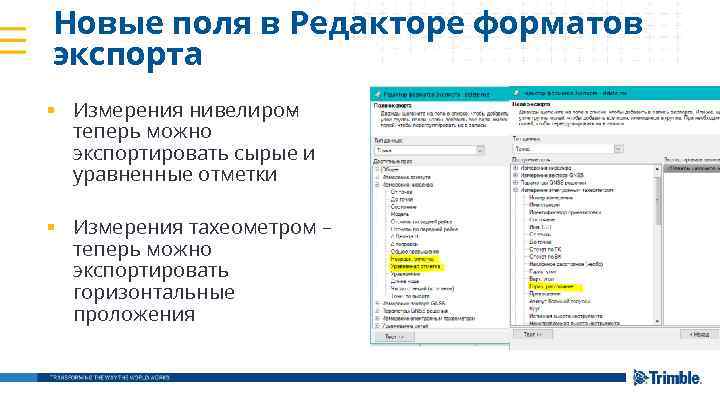

Новые поля в Редакторе форматов экспорта § Измерения нивелиром – теперь можно экспортировать сырые и уравненные отметки § Измерения тахеометром – теперь можно экспортировать горизонтальные проложения

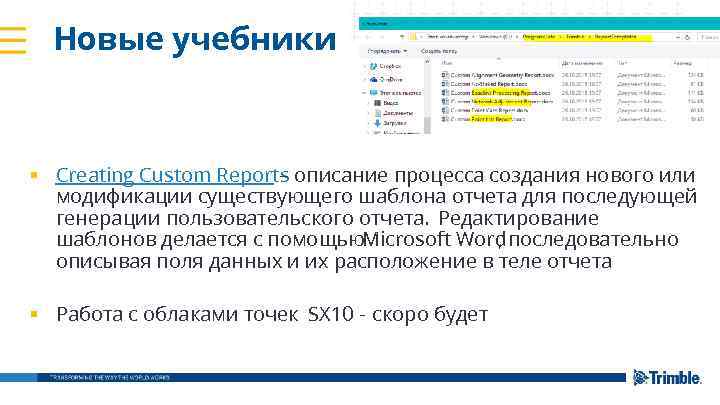

Новые учебники § Creating Custom Reports описание процесса создания нового или – модификации существующего шаблона отчета для последующей генерации пользовательского отчета. Редактирование шаблонов делается с помощью. Microsoft Word последовательно , описывая поля данных и их расположение в теле отчета § Работа с облаками точек SX 10 - скоро будет

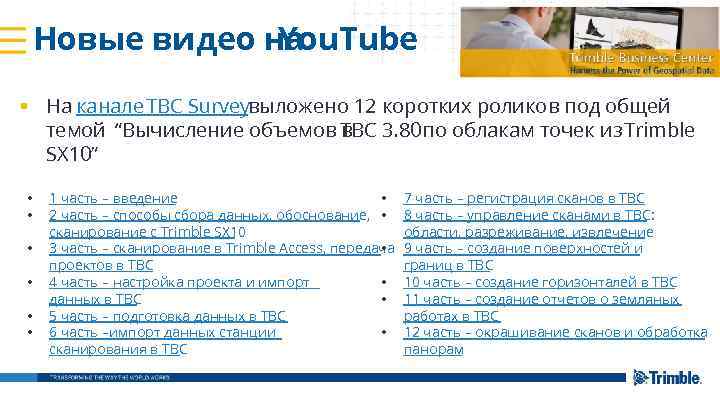

Новые видео на You. Tube § На канале TBC Surveyвыложено 12 коротких роликов под общей темой “Вычисление объемов TBC 3. 80 по облакам точек из Trimble в SX 10” • • 1 часть – введение 2 часть – способы сбора данных, обоснование, • сканирование с Trimble SX 10 • 3 часть – сканирование в Trimble Access, передача проектов в TBC • 4 часть – настройка проекта и импорт • данных в TBC 5 часть – подготовка данных в TBC • 6 часть –импорт данных станции сканирования в TBC 7 часть – регистрация сканов в TBC 8 часть – управление сканами в TBC: области, разреживание, извлечение 9 часть – создание поверхностей и границ в TBC 10 часть – создание горизонталей в TBC 11 часть – создание отчетов о земляных работах в TBC 12 часть – окрашивание сканов и обработка панорам

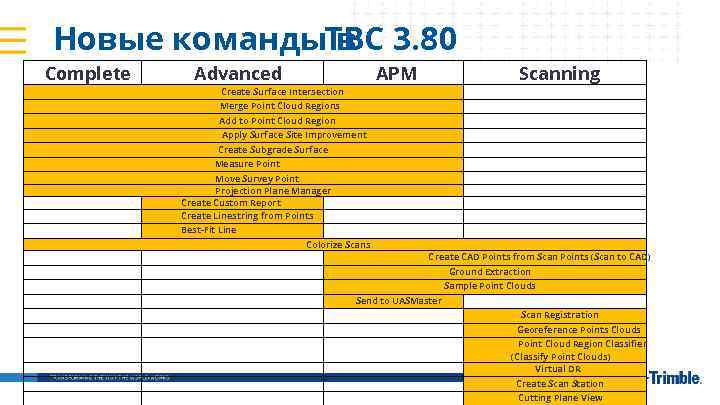

Новые команды. TBC 3. 80 в Complete Advanced APM Scanning Create Surface Intersection Merge Point Cloud Regions Add to Point Cloud Region Apply Surface Site Improvement Create Subgrade Surface Measure Point Move Survey Point Projection Plane Manager Create Custom Report Create Linestring from Points Best-Fit Line Colorize Scans С reate CAD Points from Scan Points (Scan to CAD) Ground Extraction Sample Point Clouds Send to UASMaster Scan Registration Georeference Points Clouds Point Cloud Region Classifier (Classify Point Clouds) Virtual DR Create Scan Station Cutting Plane View
