Новая для России технология для Транспортировщиков Продавцов и

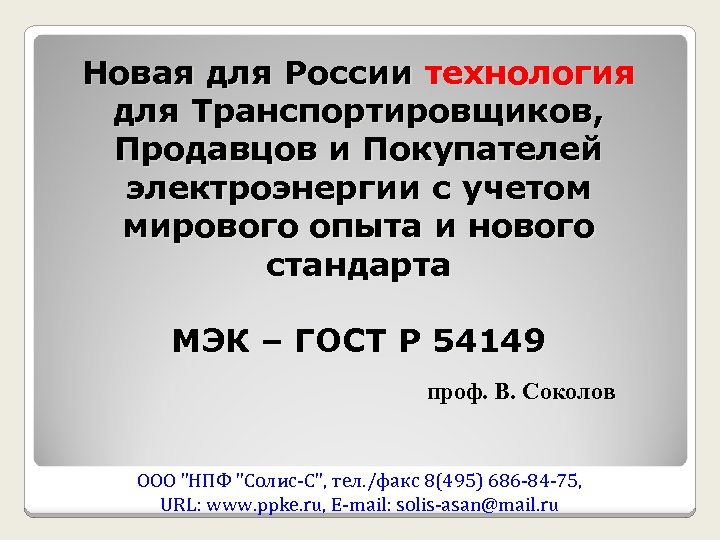

Новая для России технология для Транспортировщиков, Продавцов и Покупателей электроэнергии с учетом мирового опыта и нового стандарта МЭК – ГОСТ Р 54149 проф. В. Соколов ООО "НПФ "Солис-С", тел. /факс 8(495) 686 -84 -75, URL: www. ppke. ru, E-mail: solis-asan@mail. ru

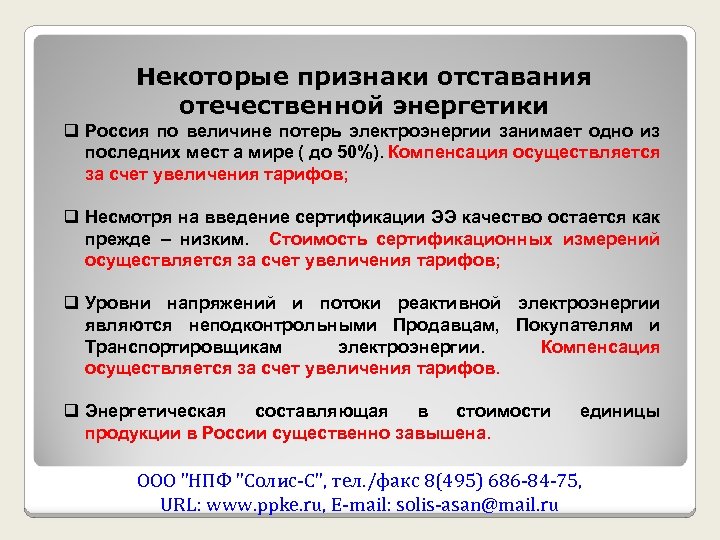

Некоторые признаки отставания отечественной энергетики q Россия по величине потерь электроэнергии занимает одно из последних мест а мире ( до 50%). Компенсация осуществляется за счет увеличения тарифов; q Несмотря на введение сертификации ЭЭ качество остается как прежде – низким. Стоимость сертификационных измерений осуществляется за счет увеличения тарифов; q Уровни напряжений и потоки реактивной электроэнергии являются неподконтрольными Продавцам, Покупателям и Транспортировщикам электроэнергии. Компенсация осуществляется за счет увеличения тарифов. q Энергетическая составляющая в стоимости продукции в России существенно завышена. единицы ООО "НПФ "Солис-С", тел. /факс 8(495) 686 -84 -75, URL: www. ppke. ru, E-mail: solis-asan@mail. ru

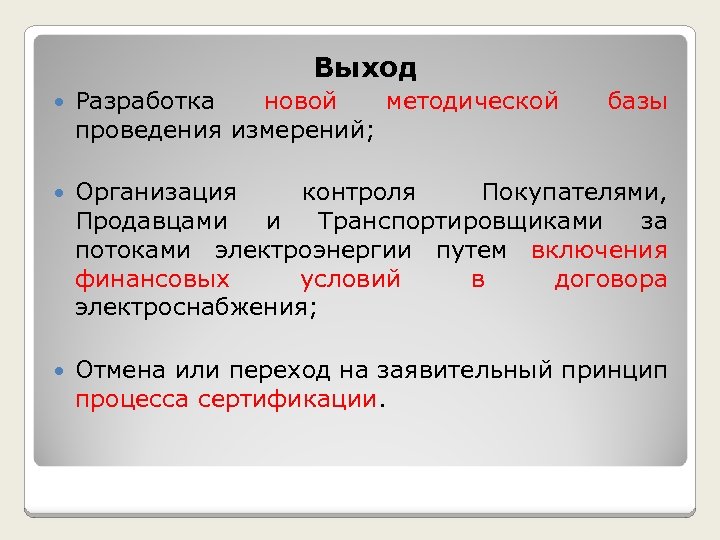

Выход Разработка новой методической проведения измерений; базы Организация контроля Покупателями, Продавцами и Транспортировщиками за потоками электроэнергии путем включения финансовых условий в договора электроснабжения; Отмена или переход на заявительный принцип процесса сертификации.

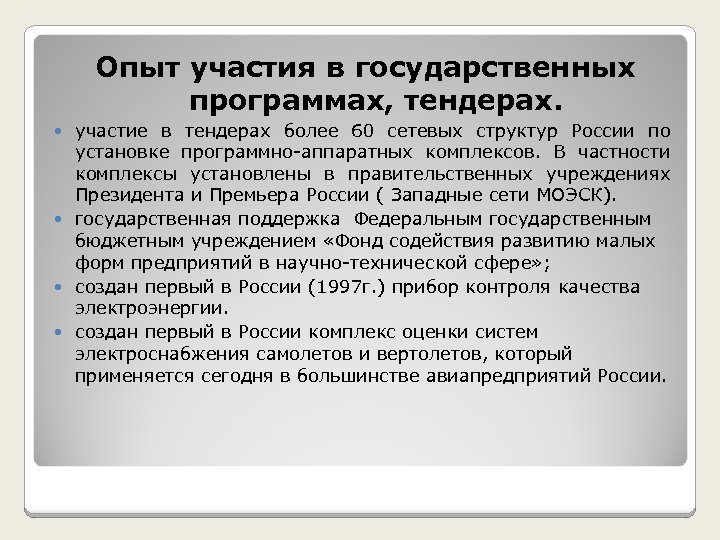

Опыт участия в государственных программах, тендерах. участие в тендерах более 60 сетевых структур России по установке программно-аппаратных комплексов. В частности комплексы установлены в правительственных учреждениях Президента и Премьера России ( Западные сети МОЭСК). государственная поддержка Федеральным государственным бюджетным учреждением «Фонд содействия развитию малых форм предприятий в научно-технической сфере» ; создан первый в России (1997 г. ) прибор контроля качества электроэнергии. создан первый в России комплекс оценки систем электроснабжения самолетов и вертолетов, который применяется сегодня в большинстве авиапредприятий России.

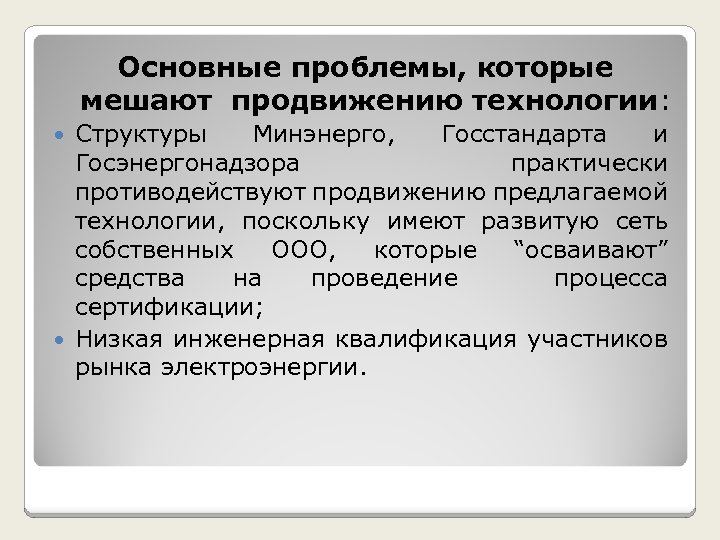

Основные проблемы, которые мешают продвижению технологии: Структуры Минэнерго, Госстандарта и Госэнергонадзора практически противодействуют продвижению предлагаемой технологии, поскольку имеют развитую сеть собственных ООО, которые “осваивают” средства на проведение процесса сертификации; Низкая инженерная квалификация участников рынка электроэнергии.

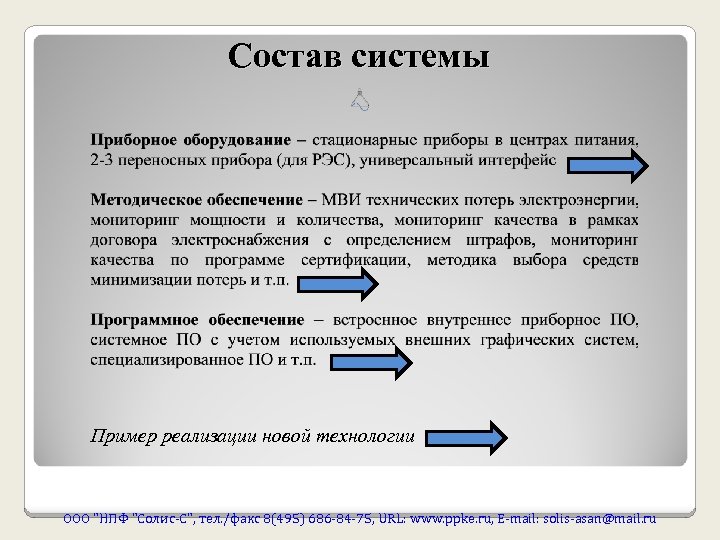

Состав системы Пример реализации новой технологии ООО "НПФ "Солис-С", тел. /факс 8(495) 686 -84 -75, URL: www. ppke. ru, E-mail: solis-asan@mail. ru

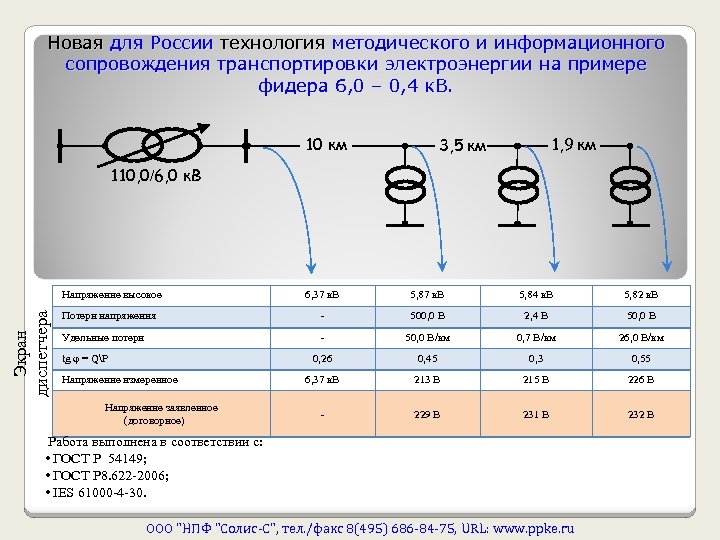

Новая для России технология методического и информационного сопровождения транспортировки электроэнергии на примере фидера 6, 0 – 0, 4 к. В. 10 км 1, 9 км 3, 5 км 110, 0/6, 0 к. В Экран диспетчера Напряжение высокое 6, 37 к. В 5, 84 к. В 5, 82 к. В Потери напряжения - 500, 0 В 2, 4 В 50, 0 В Удельные потери - 50, 0 В/км 0, 7 В/км 26, 0 В/км 0, 26 0, 45 0, 3 0, 55 6, 37 к. В 213 В 215 В 226 В - 229 В 231 В 232 В tg φ = QP Напряжение измеренное Напряжение заявленное (договорное) Работа выполнена в соответствии с: • ГОСТ Р 54149; • ГОСТ Р 8. 622 -2006; • IES 61000 -4 -30. ООО "НПФ "Солис-С", тел. /факс 8(495) 686 -84 -75, URL: www. ppke. ru

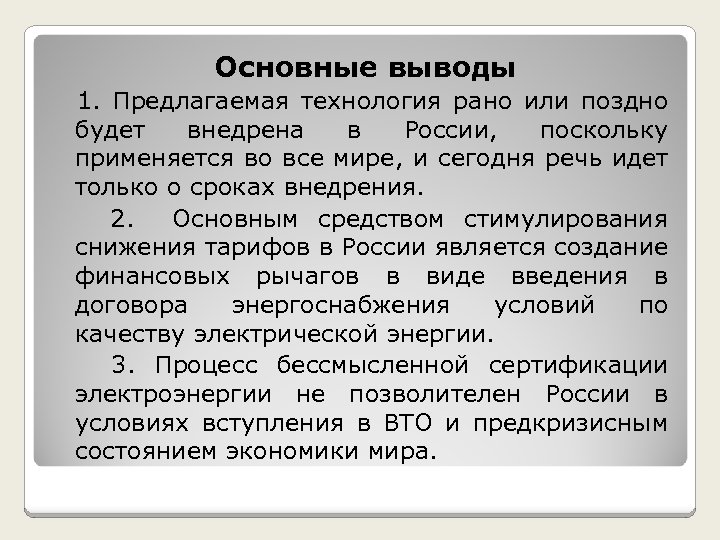

Основные выводы 1. Предлагаемая технология рано или поздно будет внедрена в России, поскольку применяется во все мире, и сегодня речь идет только о сроках внедрения. 2. Основным средством стимулирования снижения тарифов в России является создание финансовых рычагов в виде введения в договора энергоснабжения условий по качеству электрической энергии. 3. Процесс бессмысленной сертификации электроэнергии не позволителен России в условиях вступления в ВТО и предкризисным состоянием экономики мира.

Спасибо за внимание ООО НПФ “Солис-С” URL: www. ppke. ru

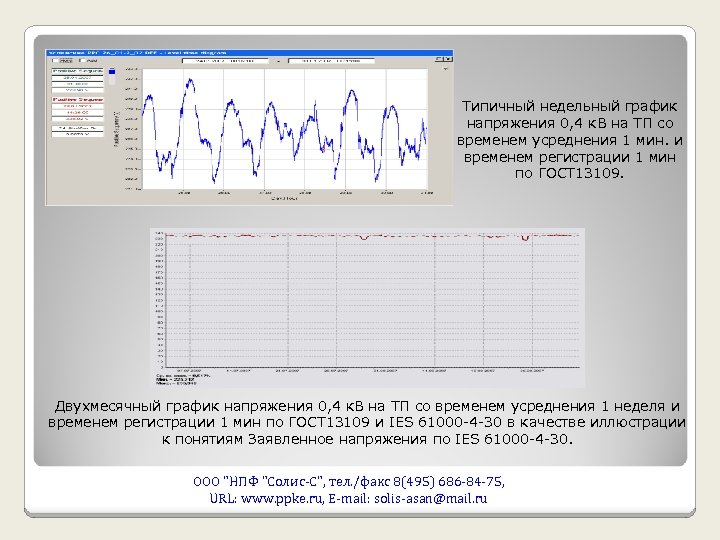

Типичный недельный график напряжения 0, 4 к. В на ТП со временем усреднения 1 мин. и временем регистрации 1 мин по ГОСТ 13109. Двухмесячный график напряжения 0, 4 к. В на ТП со временем усреднения 1 неделя и временем регистрации 1 мин по ГОСТ 13109 и IES 61000 -4 -30 в качестве иллюстрации к понятиям Заявленное напряжения по IES 61000 -4 -30. ООО "НПФ "Солис-С", тел. /факс 8(495) 686 -84 -75, URL: www. ppke. ru, E-mail: solis-asan@mail. ru

Новая для России технология методического и информационного сопровождения транспортировки электроэнергии на примере фидера 6, 0 – 0, 4 к. В. 10 км 1, 9 км 3, 5 км 110, 0/6, 0 к. В Экран диспетчера Напряжение высокое 6, 37 к. В 5, 84 к. В 5, 82 к. В Потери напряжения - 500, 0 В 2, 4 В 50, 0 В Удельные потери - 50, 0 В/км 0, 7 В/км 26, 0 В/км 0, 26 0, 45 0, 3 0, 55 6, 37 к. В 213 В 215 В 226 В - 229 В 231 В 232 В tg φ = QP Напряжение измеренное Напряжение заявленное (договорное) Работа выполнена в соответствии с: • ГОСТ Р 54149; • ГОСТ Р 8. 622 -2006; • IES 61000 -4 -30. ООО "НПФ "Солис-С", тел. /факс 8(495) 686 -84 -75, URL: www. ppke. ru

Основные выводы: q. Каждой точке контроля соответствует стабильное ранее заявленное напряжение (по IES 61000 -4 -30), которое можно всегда измерить и вывести на экран с текущим отклонением в режиме мониторинга (по ГОСТ 13109 -97) ; q. Каждым двум точкам соответствует стабильное значение потерь напряжения, т. о. при мониторинге можно видеть удельные потери, уровень которых задан, например, гл. инженером (например, для 6, 0 к. В – 1 В/км); q. Каждой точке контроля соответствует стабильное значение tgφ, т. о. идет контроль в режиме мониторинга за реактивной энергией на экране диспетчера (нормативы tgφ указаны в циркулярах министерства); q. По каждой точке контроля в режиме мониторинга можно вывести на экран все параметры качества по ГОСТ 13109 -97, хранящиеся в “памяти” прибора или сервера. Следовательно, сертификацию можно организовывать по заявленному принципу без лишних трат; q. Заявленное напряжение можно переводить в договорное и эту конкретную величину включать в договора электроснабжения. ООО "НПФ "Солис-С", тел. /факс 8(495) 686 -84 -75, URL: www. ppke. ru, E-mail: solis-asan@mail. ru

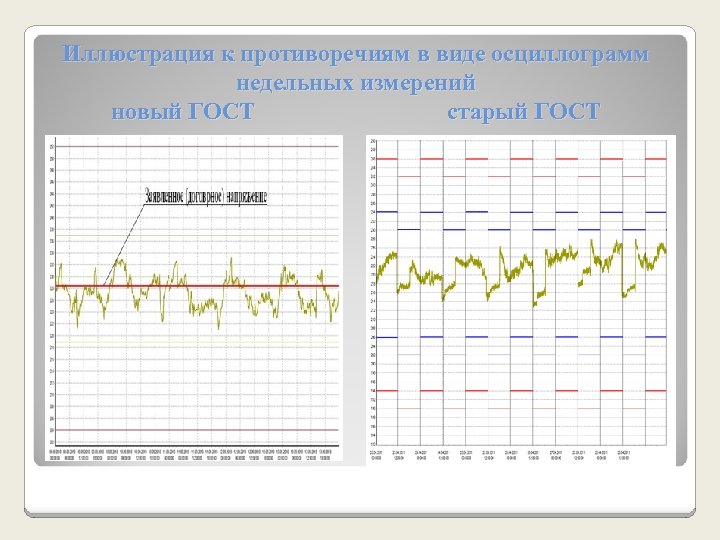

Иллюстрация к противоречиям в виде осциллограмм недельных измерений новый ГОСТ старый ГОСТ
