НОУ ВПО Самарский медицинский институт РЕАВИЗ Мочеполовая система

НОУ ВПО Самарский медицинский институт «РЕАВИЗ» Мочеполовая система кандидат медицинских наук доцент Е. В. Любаева

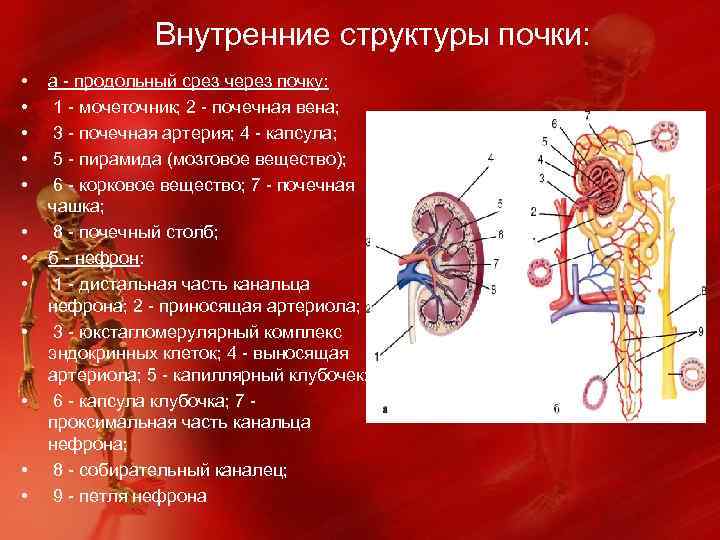

Внутренние структуры почки: • • • а - продольный срез через почку: 1 - мочеточник; 2 - почечная вена; 3 - почечная артерия; 4 - капсула; 5 - пирамида (мозговое вещество); 6 - корковое вещество; 7 - почечная чашка; 8 - почечный столб; б - нефрон: 1 - дистальная часть канальца нефрона; 2 - приносящая артериола; 3 - юкстагломерулярный комплекс эндокринных клеток; 4 - выносящая артериола; 5 - капиллярный клубочек; 6 - капсула клубочка; 7 - проксимальная часть канальца нефрона; 8 - собирательный каналец; 9 - петля нефрона

Мочевой пузырь 1 - срединная пупочная связка; 2 - верхушка мочевого пузыря; 3 - складки слизистой оболочки мочевого пузыря; 4 - отверстие мочеточника; 5 - мочепузырный треугольник; 6 - внутреннее отверстие мочеиспускательного канала; 7 - гребень мочеиспускательного канала; 8 - семенной холмик; 9 - простата; 10 - язычок пузыря; 11 - межмочеточниковая складка

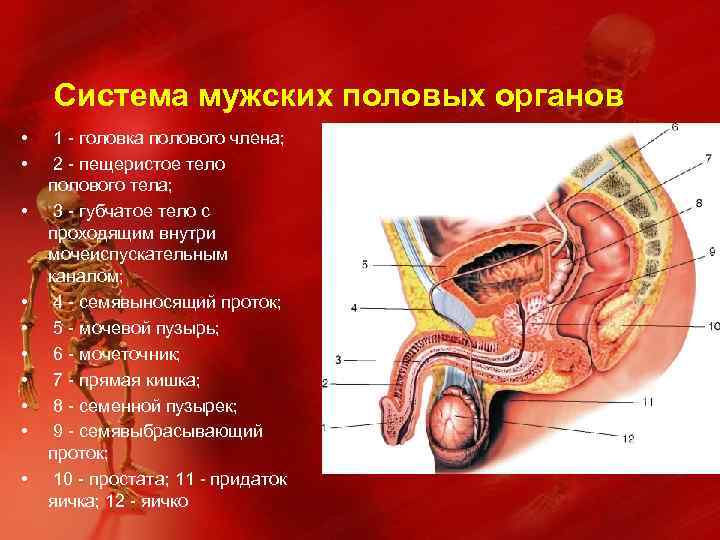

Система мужских половых органов • • • 1 - головка полового члена; 2 - пещеристое тело полового тела; 3 - губчатое тело с проходящим внутри мочеиспускательным каналом; 4 - семявыносящий проток; 5 - мочевой пузырь; 6 - мочеточник; 7 - прямая кишка; 8 - семенной пузырек; 9 - семявыбрасывающий проток; 10 - простата; 11 - придаток яичка; 12 - яичко

Схема строения яичка и его придатка: • • 1 - семявыносящий проток; • 2 - выносящие канальцы яичка; 3 - проток придатка; • 4 - средостение яичка; • 5 - сеть яичка; • 6 - прямые семенные канальцы; • 7 -9 - сообщения между семенными канальцами различных долек; • 10 - белочная оболочка; • 11 - долька придатка яичка (по И. В. Алмазову и Л. С. Сутулову)

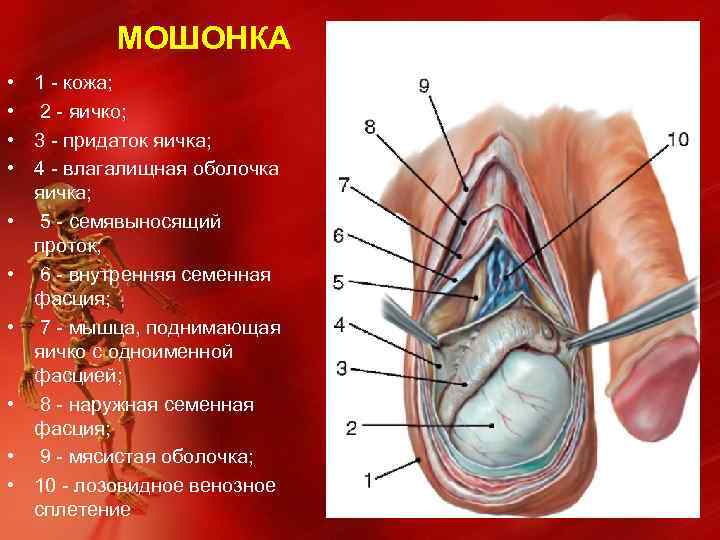

МОШОНКА • • • 1 - кожа; 2 - яичко; 3 - придаток яичка; 4 - влагалищная оболочка яичка; 5 - семявыносящий проток; 6 - внутренняя семенная фасция; 7 - мышца, поднимающая яичко с одноименной фасцией; 8 - наружная семенная фасция; 9 - мясистая оболочка; 10 - лозовидное венозное сплетение

ПРОСТАТА • • • • • а: 1 - отверстия простатических проточков; 2 - мочепузырный треугольник; 3 - отверстие мочеточника; 4 - ткань простаты; 5 - семенной бугорок; 6 - отверстие семявыбрасывающего протока; 7 - бульбоуретральная железа; 8 - отверстие протока данной железы; 9 - мочеиспускательный канал (в губчатом теле полового члена); б - простата и семенные пузырьки: А - вид сзади: 1 - бульбоуретральные железы; 2 - простата; 3 - мочевой пузырь; 4 - мочеточник; 5 - семявыносящий проток; 6 - ампула семявыносящего протока; 7 - семенной пузырек; Б - поперечный срез простаты: 1 - капсула простаты; 2 - мочеиспускательный канал (уретра); 3 - мышечная ткань простаты; 4 - выводные протоки желез простаты; 5 - железистая паренхима простаты

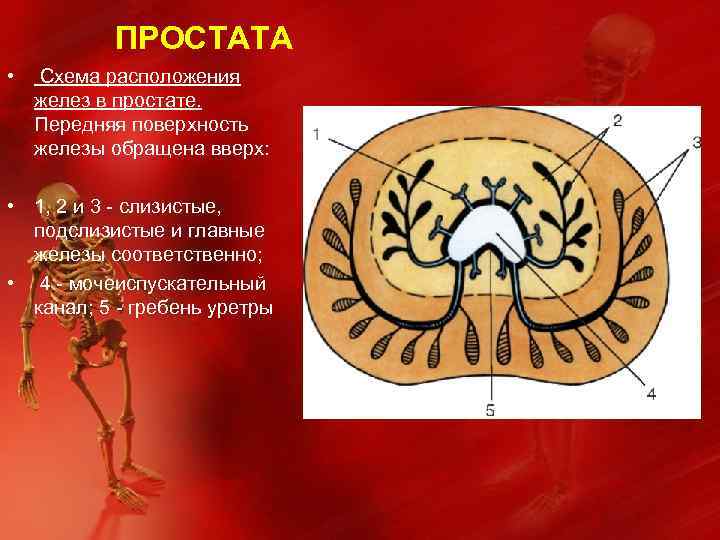

ПРОСТАТА • Схема расположения желез в простате. Передняя поверхность железы обращена вверх: • 1, 2 и 3 - слизистые, подслизистые и главные железы соответственно; • 4 - мочеиспускательный канал; 5 - гребень уретры

ПОЛОВОЙ ЧЛЕН • • • 1 - головка полового члена; 2 - наружное отверстие мочеиспускательного канала; 3 - венец головки; 4 - губчатое тело полового члена; 5 - луковица полового члена; 6 - седалищный бугор; 7 - артерия и вена полового члена; 8 - глубокая поперечная мышца; 9 - бульбоуретральная железа; 10 - сфинктер мочеиспускательного канала; 11 - нижняя фасция мочеполовой диафрагмы; 12 - ножка полового члена; 13 - пещеристые тела полового члена (покрыты фасцией)

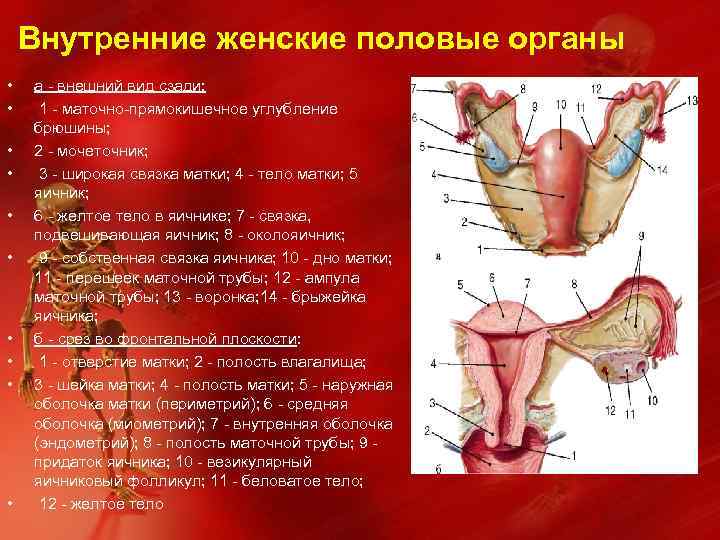

Внутренние женские половые органы • • • а - внешний вид сзади: 1 - маточно-прямокишечное углубление брюшины; 2 - мочеточник; 3 - широкая связка матки; 4 - тело матки; 5 яичник; 6 - желтое тело в яичнике; 7 - связка, подвешивающая яичник; 8 - околояичник; 9 - собственная связка яичника; 10 - дно матки; 11 - перешеек маточной трубы; 12 - ампула маточной трубы; 13 - воронка; 14 - брыжейка яичника; б - срез во фронтальной плоскости: 1 - отверстие матки; 2 - полость влагалища; 3 - шейка матки; 4 - полость матки; 5 - наружная оболочка матки (периметрий); 6 - средняя оболочка (миометрий); 7 - внутренняя оболочка (эндометрий); 8 - полость маточной трубы; 9 - придаток яичника; 10 - везикулярный яичниковый фолликул; 11 - беловатое тело; 12 - желтое тело

Схема развития фолликулов яичника. Овуляция, образование желтого тела: • • 1 - первичный фолликул; 2 - первичные (растущие) фолликулы; 3 - везикулярные яичниковые фолликулы (граафовы пузырьки); 4 - овуляция; 5 - желтые тела; 6 - атретическое тело; 7 - рубец на месте желтого тела; 8 - строма яичника; 9 - кровеносный сосуд (по В. Г. Елисееву и др. )

Внутренние женские половые органы: 1 - полость влагалища; 2 - прямая кишка; 3 - свод влагалища 4 - маточно-прямокишечное углубление 5 - маточная труба; 6 - дно матки; 7 - круглая связка матки; 8 - маточно-мочепузырное углубление; 9 - мочевой пузырь

Начальные стадии развития зародыша с постепенным прохождением его по маточной трубе и последующей имплантацией в эндометрий матки: 1 - оплодотворение (проникновение сперматозоида в яйцеклетку); 2 - зигота; 3 - морула; 4 - бластоциста (трофобласт в виде щупалец проникает в эндометрий)

Плод в матке: • • 1 - хорион; 2 - амнион; 3 - пупочный канатик; 4 - плацента (с ворсинками хориона)

Наружные женские половые органы • • 1 – лобок ; 2 - тело клитора, скрытое крайней плотью; 3 - головка клитора; 4 - наружное отверстие мочеиспускательного канала; 5 - малая половая губа; 6 - отверстие влагалища; 7 - большая половая губа)

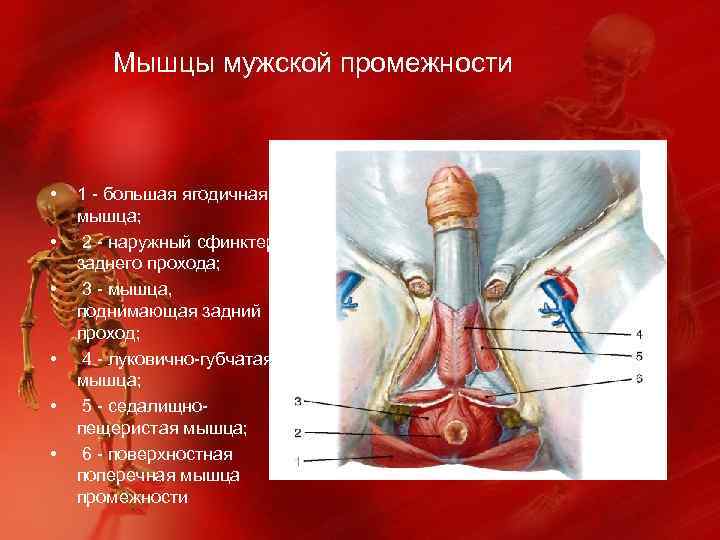

Мышцы мужской промежности • • • 1 - большая ягодичная мышца; 2 - наружный сфинктер заднего прохода; 3 - мышца, поднимающая задний проход; 4 - луковично-губчатая мышца; 5 - седалищнопещеристая мышца; 6 - поверхностная поперечная мышца промежности

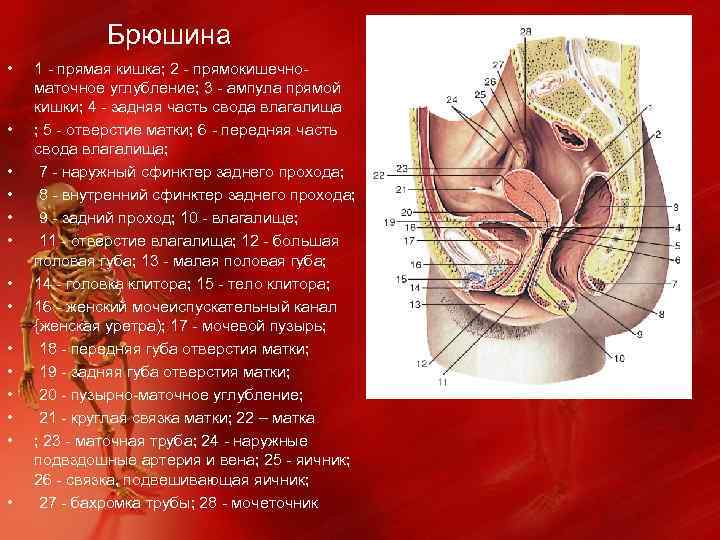

Брюшина • • • • 1 - прямая кишка; 2 - прямокишечноматочное углубление; 3 - ампула прямой кишки; 4 - задняя часть свода влагалища ; 5 - отверстие матки; 6 - передняя часть свода влагалища; 7 - наружный сфинктер заднего прохода; 8 - внутренний сфинктер заднего прохода; 9 - задний проход; 10 - влагалище; 11 - отверстие влагалища; 12 - большая половая губа; 13 - малая половая губа; 14 - головка клитора; 15 - тело клитора; 16 - женский мочеиспускательный канал {женская уретра); 17 - мочевой пузырь; 18 - передняя губа отверстия матки; 19 - задняя губа отверстия матки; 20 - пузырно-маточное углубление; 21 - круглая связка матки; 22 – матка ; 23 - маточная труба; 24 - наружные подвздошные артерия и вена; 25 - яичник; 26 - связка, подвешивающая яичник; 27 - бахромка трубы; 28 - мочеточник
