Нормы расхода воды в зданиях различного назначения Определение

Нормы расхода воды в зданиях различного назначения. Определение расчетных расходов в сетях водопровода и канализации. Гидравлические расчеты сетей В 1 и К 1

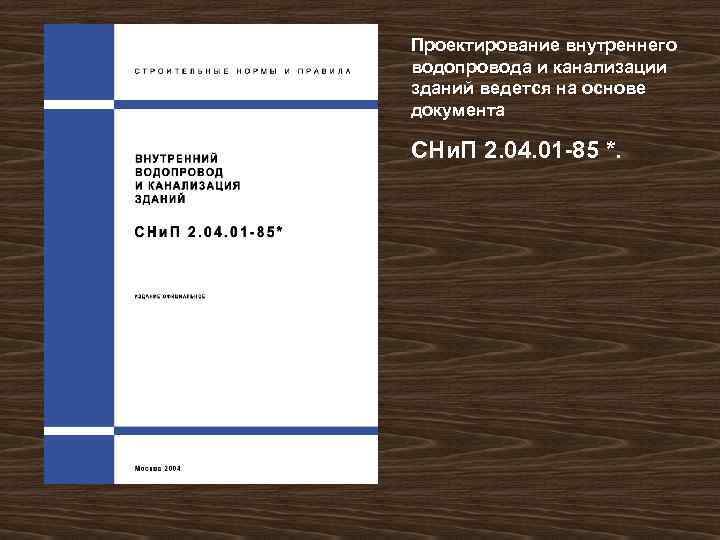

Проектирование внутреннего водопровода и канализации зданий ведется на основе документа СНи. П 2. 04. 01 -85 *.

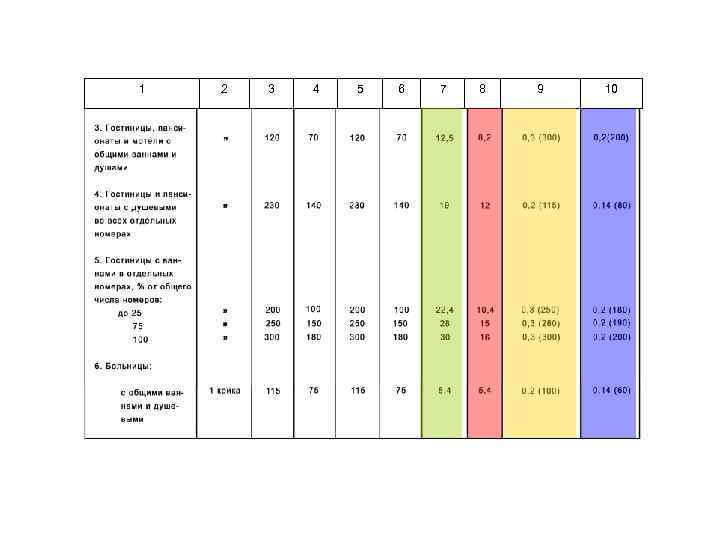

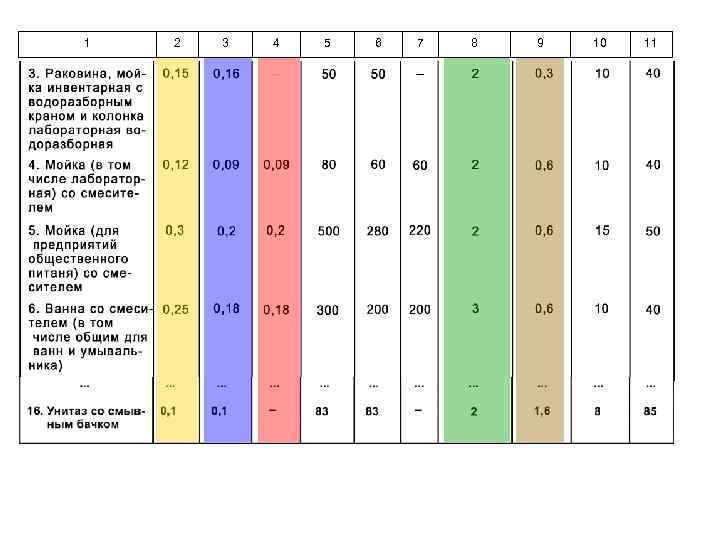

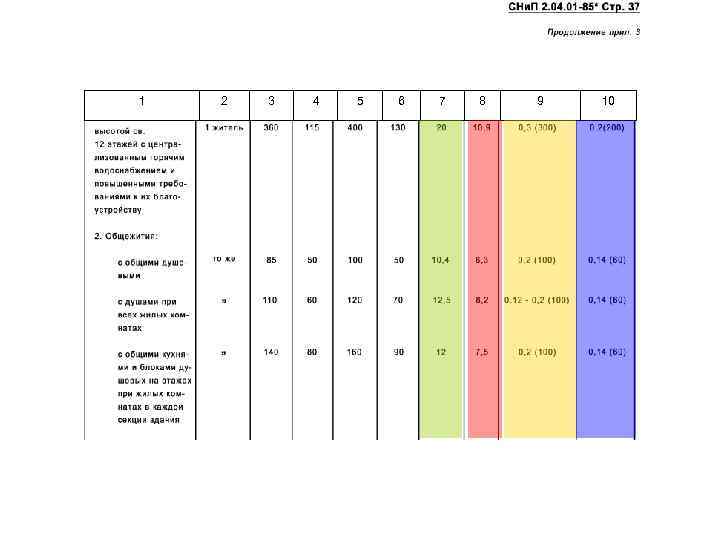

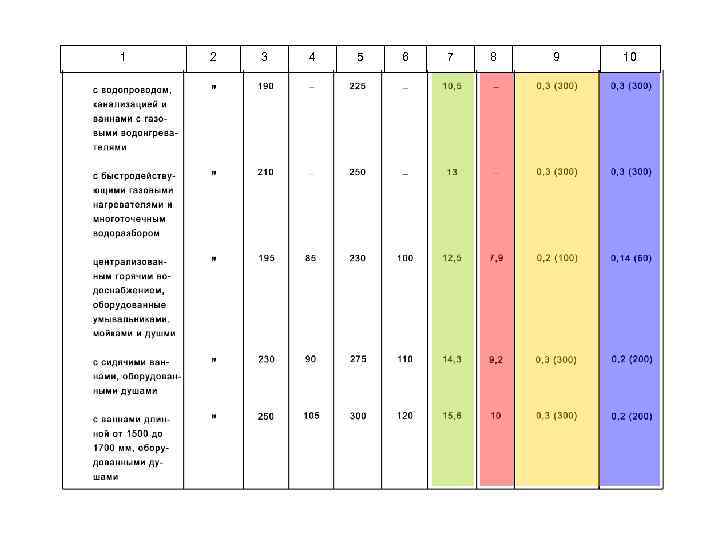

Нормы водопотребления зависят от назначения здания, а для жилых зданий – от степени их благоустройства. Величины норм водопотребления устанавливаются по обязательным приложениям 2 и 3 СНи. П 2. 04. 01 -85 *. 1 2 3 4 5 6 7 8 9 10 11

1 2 3 4 5 6 7 8 9 10 11

1 2 3 4 5 6 7 8 9 10

1 2 3 4 5 6 7 8 9 10

1 2 3 4 5 6 7 8 9 10

1 2 3 4 5 6 7 8 9 10

В расчетах используют следующие нормы: - qutot ─ общая норма расхода воды (холодной и горячей) потребителем в сутки наибольшего водопотребления, л/сут; - qhr, utot ─ общая норма расхода воды (холодной и горячей) потребителем в час наибольшего водопотребления, в том числе: - qhr, uc ─ норма расхода холодной или горячей qhr, uh воды, л/час; - q 0 tot ─ общий расход воды санитарно-техническим прибором, в том числе: - q 0 c ─ расход холодной или горячей q 0 h воды, л/с; - q 0 s ─ расход стоков от прибора.

Максимальный секундный расход воды на расчетном участке сети водоснабжения q = 5 q 0 ∙α, где α ─ коэффициент, зависящий от величины N∙P, определяется по таблице 2 приложения 4 СНи. П 2. 04. 01 -85 *; N – число приборов (водоразборных устройств), обслуживаемых расчетным участком; P – вероятность водопотребления. Вероятность водопотребления определяется по формуле P = qhr, u∙U / 3600 q 0 ∙ N, где U – количество потребителей (жителей).

Максимальный секундный расход сточных вод qs = qtot + q 0 s, где qtot – общий максимальный секундный расход воды, попадающей из системы водоснабжения в систему канализации (водоотведение равно водопотреблению); q 0 s – расход стоков от санитарно-технического прибора с максимальным водоотведением, принимается по приложению 2 СНи. П 2. 04. 01 -85 *.

Гидравлический расчет сети В 1 включает определение потерь напора на трение по длине участка. Для этого пользуются специальными таблицами (таблицы Шевелева) и формулой h. L = i∙L. Гидравлический расчет сети К 1 включает определение уклона участка. Для этого пользуются специальными таблицами (таблицы Лукиных) и проверяют участок сети на выполнение условия где К = 0, 5 – для пластмассовых труб; К = 0, 6 – для чугунных труб.

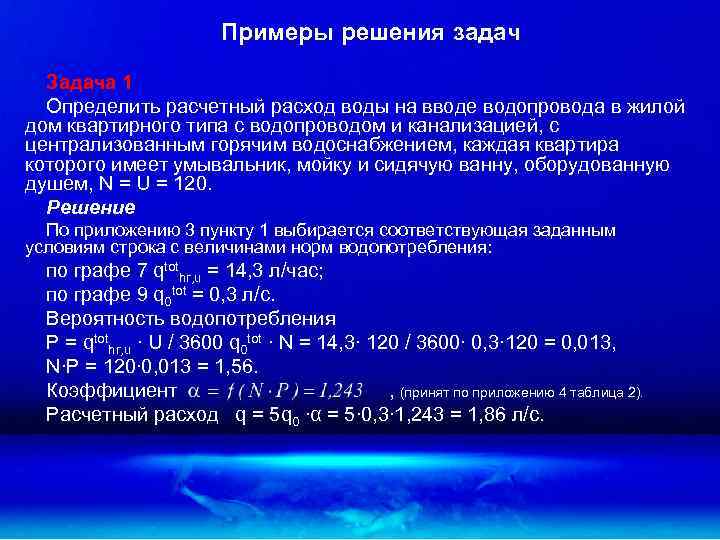

Примеры решения задач Задача 1 Определить расчетный расход воды на вводе водопровода в жилой дом квартирного типа с водопроводом и канализацией, с централизованным горячим водоснабжением, каждая квартира которого имеет умывальник, мойку и сидячую ванну, оборудованную душем, N = U = 120. Решение По приложению 3 пункту 1 выбирается соответствующая заданным условиям строка с величинами норм водопотребления: по графе 7 qtothr, u = 14, 3 л/час; по графе 9 q 0 tot = 0, 3 л/с. Вероятность водопотребления P = qtothr, u ∙ U / 3600 q 0 tot ∙ N = 14, 3∙ 120 / 3600∙ 0, 3∙ 120 = 0, 013, N∙P = 120∙ 0, 013 = 1, 56. Коэффициент , (принят по приложению 4 таблица 2). Расчетный расход q = 5 q 0 ∙α = 5∙ 0, 3∙ 1, 243 = 1, 86 л/с.

Задача 2 Определить расчетный расход воды на вводе водопровода в здание гостиницы с душами во всех отдельных номерах: в гостинице имеется 40 одноместных и 60 двухместных номеров. Решение Необходимо определить количество потребителей. В каждом номере может располагаться смеситель умывальника, смеситель душа, клапан смывного бачка унитаза, т. е. по 3 водоразборных устройства, всего номеров 40 + 60 = 100, тогда N = 3∙ 100 = 300 штук. Во всех одноместных номерах может проживать 1∙ 40 = 40 чел; во всех двухместных номерах может проживать 2∙ 60 = 120 чел; всего в гостинице может проживать U = 40 + 120 = 160 чел. По приложению 3 пункту 4 выбирается соответствующая заданным условиям строка с величинами норм водопотребления: по графе 7 qtothr, u = 19, 0 л/час; по графе 9 q 0 tot = 0, 2 л/с. Вероятность водопотребления P = qtothr, u ∙ U / 3600 q 0 tot ∙ N = 19, 0∙ 160 / 3600∙ 0, 2∙ 300 = 0, 014, N∙P = 300∙ 0, 014 = 4, 2. Коэффициент , (принят по приложению 4 таблица 2). Расчетный расход q = 5 q 0 ∙α = 5∙ 0, 2∙ 2, 281 = 2, 28 л/с.

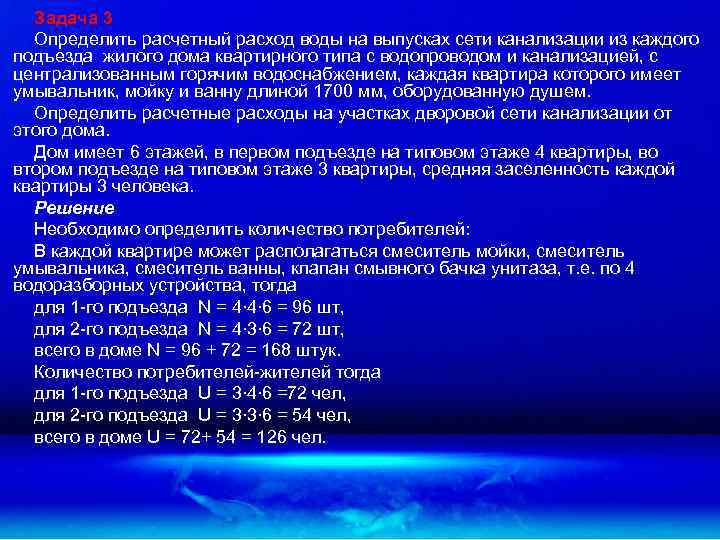

Задача 3 Определить расчетный расход воды на выпусках сети канализации из каждого подъезда жилого дома квартирного типа с водопроводом и канализацией, с централизованным горячим водоснабжением, каждая квартира которого имеет умывальник, мойку и ванну длиной 1700 мм, оборудованную душем. Определить расчетные расходы на участках дворовой сети канализации от этого дома. Дом имеет 6 этажей, в первом подъезде на типовом этаже 4 квартиры, во втором подъезде на типовом этаже 3 квартиры, средняя заселенность каждой квартиры 3 человека. Решение Необходимо определить количество потребителей: В каждой квартире может располагаться смеситель мойки, смеситель умывальника, смеситель ванны, клапан смывного бачка унитаза, т. е. по 4 водоразборных устройства, тогда для 1 -го подъезда N = 4∙ 4∙ 6 = 96 шт, для 2 -го подъезда N = 4∙ 3∙ 6 = 72 шт, всего в доме N = 96 + 72 = 168 штук. Количество потребителей-жителей тогда для 1 -го подъезда U = 3∙ 4∙ 6 =72 чел, для 2 -го подъезда U = 3∙ 3∙ 6 = 54 чел, всего в доме U = 72+ 54 = 126 чел.

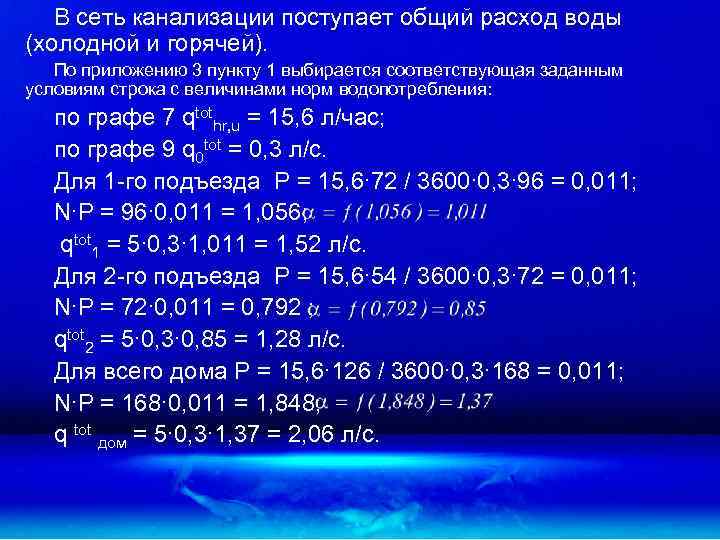

В сеть канализации поступает общий расход воды (холодной и горячей). По приложению 3 пункту 1 выбирается соответствующая заданным условиям строка с величинами норм водопотребления: по графе 7 qtothr, u = 15, 6 л/час; по графе 9 q 0 tot = 0, 3 л/с. Для 1 -го подъезда P = 15, 6∙ 72 / 3600∙ 0, 3∙ 96 = 0, 011; N∙P = 96∙ 0, 011 = 1, 056; qtot 1 = 5∙ 0, 3∙ 1, 011 = 1, 52 л/с. Для 2 -го подъезда P = 15, 6∙ 54 / 3600∙ 0, 3∙ 72 = 0, 011; N∙P = 72∙ 0, 011 = 0, 792 ; qtot 2 = 5∙ 0, 3∙ 0, 85 = 1, 28 л/с. Для всего дома P = 15, 6∙ 126 / 3600∙ 0, 3∙ 168 = 0, 011; N∙P = 168∙ 0, 011 = 1, 848; q tot дом = 5∙ 0, 3∙ 1, 37 = 2, 06 л/с.

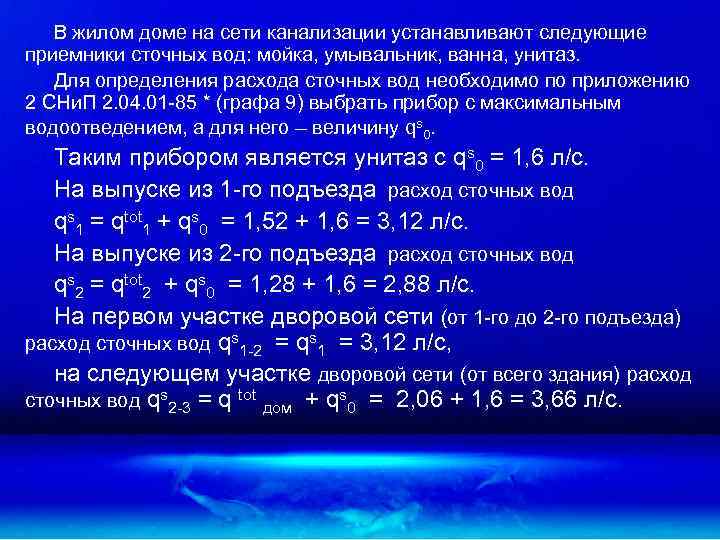

В жилом доме на сети канализации устанавливают следующие приемники сточных вод: мойка, умывальник, ванна, унитаз. Для определения расхода сточных вод необходимо по приложению 2 СНи. П 2. 04. 01 -85 * (графа 9) выбрать прибор с максимальным водоотведением, а для него ─ величину qs 0. Таким прибором является унитаз с qs 0 = 1, 6 л/с. На выпуске из 1 -го подъезда расход сточных вод qs 1 = qtot 1 + qs 0 = 1, 52 + 1, 6 = 3, 12 л/с. На выпуске из 2 -го подъезда расход сточных вод qs 2 = qtot 2 + qs 0 = 1, 28 + 1, 6 = 2, 88 л/с. На первом участке дворовой сети (от 1 -го до 2 -го подъезда) расход сточных вод qs 1 -2 = qs 1 = 3, 12 л/с, на следующем участке дворовой сети (от всего здания) расход сточных вод qs 2 -3 = q tot дом + qs 0 = 2, 06 + 1, 6 = 3, 66 л/с.

Задача 4 Определить потери напора на участке ввода водопровода в здание (см. пример 3), если ввод имеет длину L = 60 м и выполнен из чугунных напорных труб диаметром d = 65 мм. Решение Потери напора на трение h. L = i∙L. Из примера № 3 расчетный расход воды, протекающей по вводу, q tot дом = 2, 06 л/с. По таблицам Шевелева для чугунных труб при q = 2, 06 л/с, d = 65 мм найдем величину гидравлического уклона i = 0, 05, h. L = 0, 05∙ 60 = 3, 0 м.

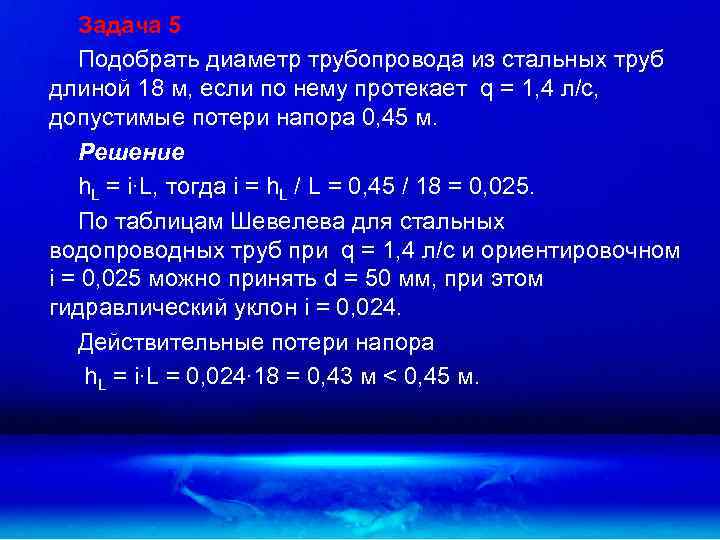

Задача 5 Подобрать диаметр трубопровода из стальных труб длиной 18 м, если по нему протекает q = 1, 4 л/с, допустимые потери напора 0, 45 м. Решение h. L = i∙L, тогда i = h. L / L = 0, 45 / 18 = 0, 025. По таблицам Шевелева для стальных водопроводных труб при q = 1, 4 л/с и ориентировочном i = 0, 025 можно принять d = 50 мм, при этом гидравлический уклон i = 0, 024. Действительные потери напора h. L = i∙L = 0, 024∙ 18 = 0, 43 м < 0, 45 м.

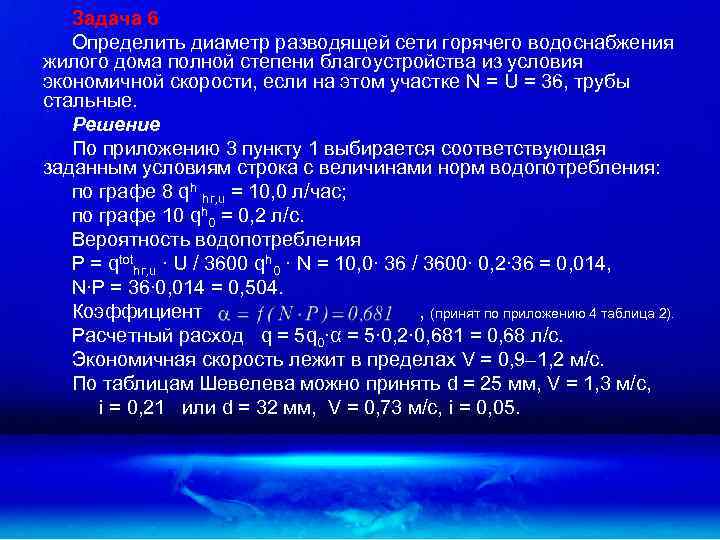

Задача 6 Определить диаметр разводящей сети горячего водоснабжения жилого дома полной степени благоустройства из условия экономичной скорости, если на этом участке N = U = 36, трубы стальные. Решение По приложению 3 пункту 1 выбирается соответствующая заданным условиям строка с величинами норм водопотребления: по графе 8 qh hr, u = 10, 0 л/час; по графе 10 qh 0 = 0, 2 л/с. Вероятность водопотребления P = qtothr, u ∙ U / 3600 qh 0 ∙ N = 10, 0∙ 36 / 3600∙ 0, 2∙ 36 = 0, 014, N∙P = 36∙ 0, 014 = 0, 504. Коэффициент , (принят по приложению 4 таблица 2). Расчетный расход q = 5 q 0∙α = 5∙ 0, 2∙ 0, 681 = 0, 68 л/с. Экономичная скорость лежит в пределах V = 0, 9– 1, 2 м/с. По таблицам Шевелева можно принять d = 25 мм, V = 1, 3 м/с, i = 0, 21 или d = 32 мм, V = 0, 73 м/с, i = 0, 05.
