Нормирование точности геометрической формы деталей Нормирование отклонений формы

Нормирование точности геометрической формы деталей Нормирование отклонений формы и расположения поверхностей деталей 1

1 Погрешности формы и расположения поверхностей при изготовлении детали 2

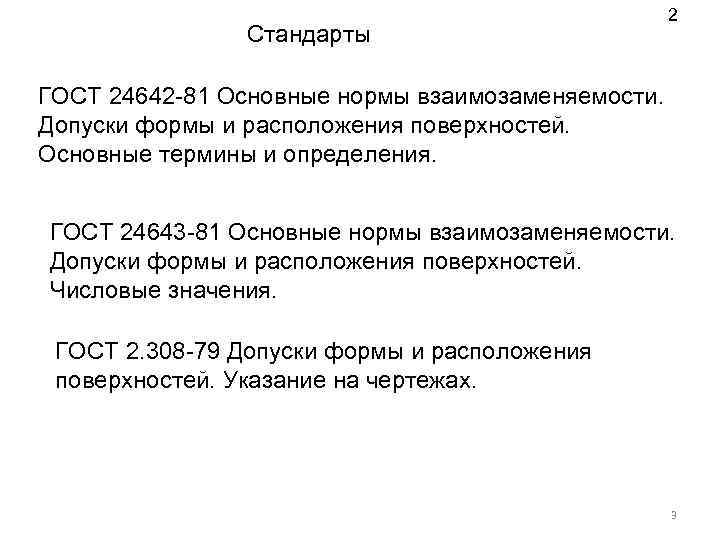

Стандарты 2 ГОСТ 24642 -81 Основные нормы взаимозаменяемости. Допуски формы и расположения поверхностей. Основные термины и определения. ГОСТ 24643 -81 Основные нормы взаимозаменяемости. Допуски формы и расположения поверхностей. Числовые значения. ГОСТ 2. 308 -79 Допуски формы и расположения поверхностей. Указание на чертежах. 3

3 А Отклонения формы цилиндрических поверхностей деталей 4

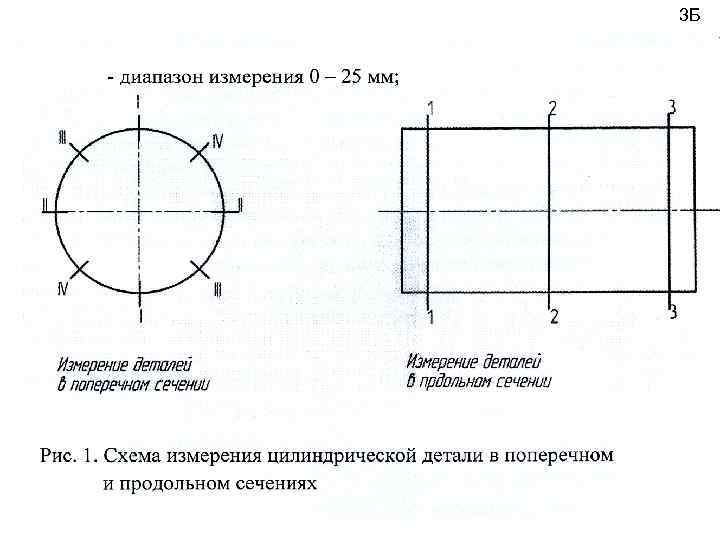

3 Б 5

Отклонения формы цилиндрических поверхностей в поперечном сечении 4 Частные (дифференцированные) показатели а б 6

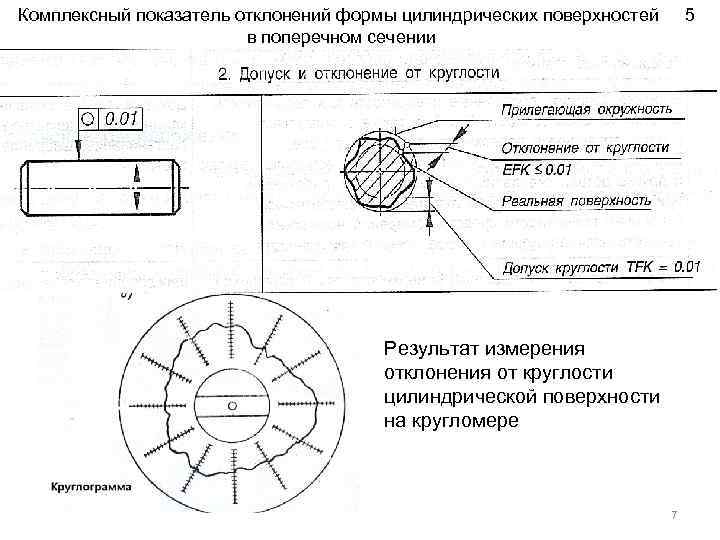

Комплексный показатель отклонений формы цилиндрических поверхностей в поперечном сечении 5 Результат измерения отклонения от круглости цилиндрической поверхности на кругломере 7

6 Отклонения формы цилиндрических поверхностей в продольном сечении Частные (дифференцированные) показатели 8

7 Комплексный показатель отклонений формы цилиндрической поверхности в продольном сечении Текстовая запись обозначения на чертеже: допуск отклонения профиля продольного сечения поверхности, на которую указывает стрелка, 0. 01 мм. 9

8 Комплексный показатель отклонений формы цилиндрической поверхности в поперечном и продольном сечениях Текстовая запись обозначения на чертеже: допуск цилиндричности поверхности, на которую указывает стрелка, 0. 01 мм 10

9 Отклонения формы плоских поверхностей Комплексные показатели 11

10 Текстовая запись обозначения на чертеже: допуск прямолинейности поверхности, на которую указывает стрелка, 0. 01 мм 12

11 Текстовая запись обозначения на чертеже: допуск плоскостности поверхности, на которую указывает стрелка, 0. 01 мм на площади 100 х 200 мм 13

12 Обозначение допуска отклонений формы на чертежах 14

13 Отклонения расположения поверхностей Комплексные показатели 15

14 Текстовая запись обозначения на чертеже: допуск параллельности поверхности, на которую указывает стрелка, относительно базовой поверхности А 0. 008 мм 16

Обозначение допусков параллельности осей отверстий 15 17

16 осей отверстий 18

17 оси отверстия 19

18 Текстовая запись на чертеже: допуск соосности отверстия Д относительно общей оси отверстий Г и Д 0. 1 мм; допуск соосности отверстия Г относительно общей оси отверстий Ги Д 0. 2 мм. Допуски соосности заданы на диаметр. 20

19 Примечание: буква Т обозначает полный допуск – допуск на размер паза 21

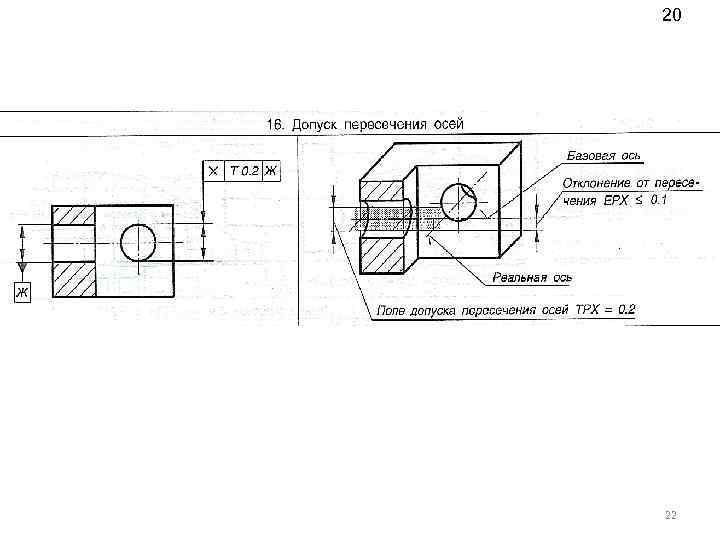

20 22

21 Текстовая запись обозначения на чертеже: допуск биения в заданном направлении поверхности, на которую указывает стрелка, относительно базовой поверхности Ж 0. 012 мм 23

22 24

23 осей отверстий 25

24 а б в 26

25 б а в 27

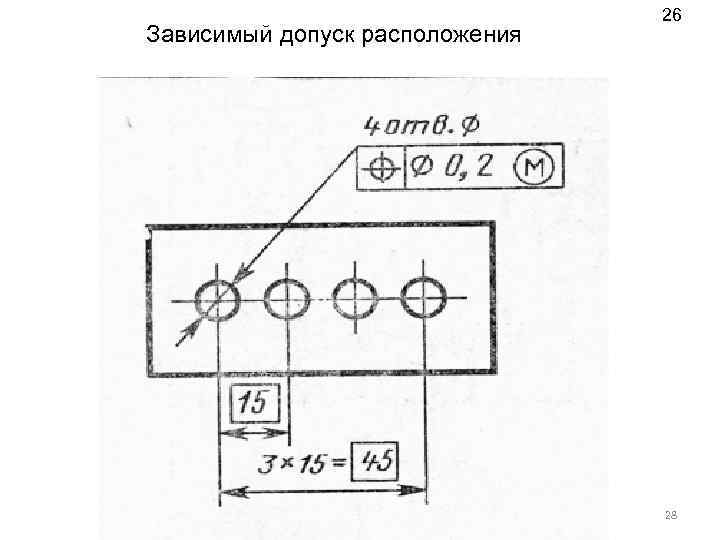

Зависимый допуск расположения 26 28

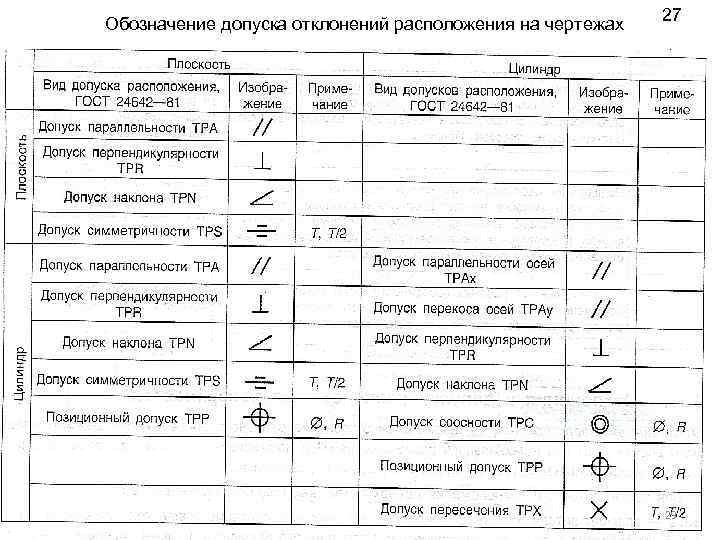

Обозначение допуска отклонений расположения на чертежах 27 29

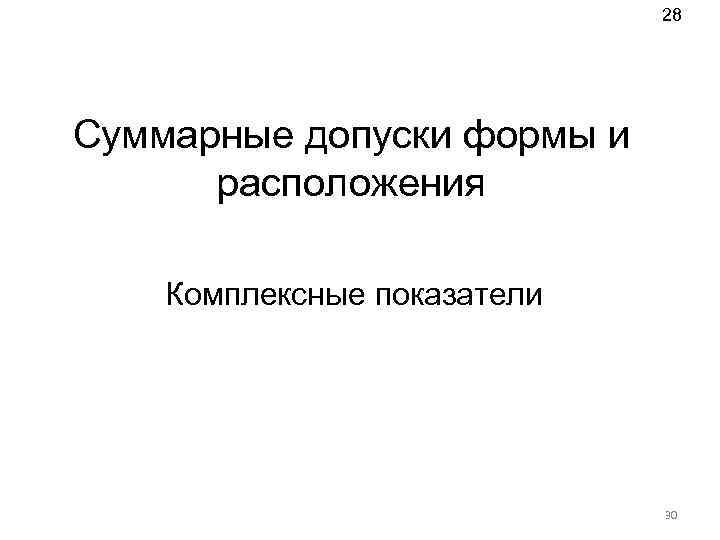

28 Суммарные допуски формы и расположения Комплексные показатели 30

29 31

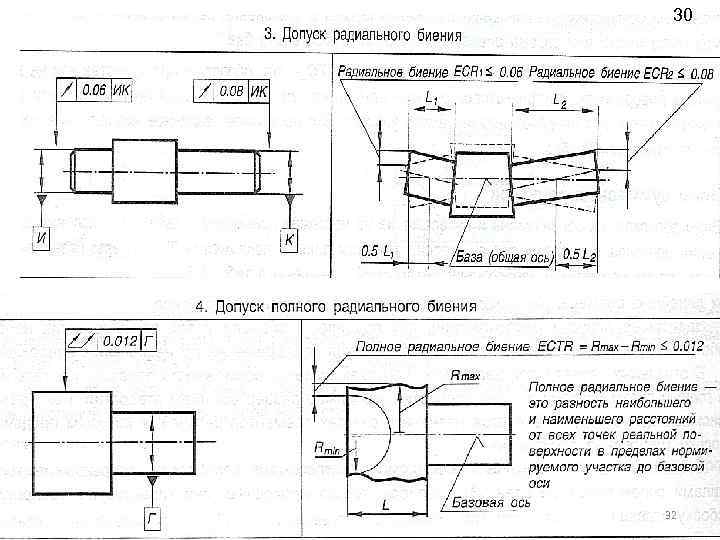

30 32

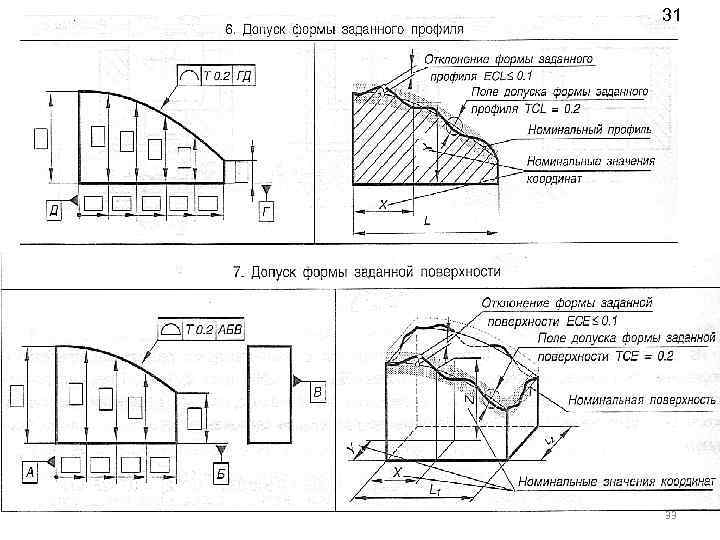

31 33

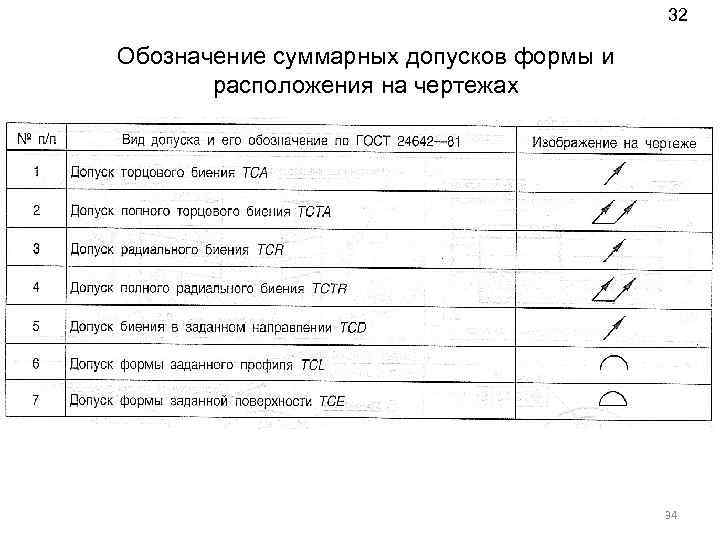

32 Обозначение суммарных допусков формы и расположения на чертежах 34

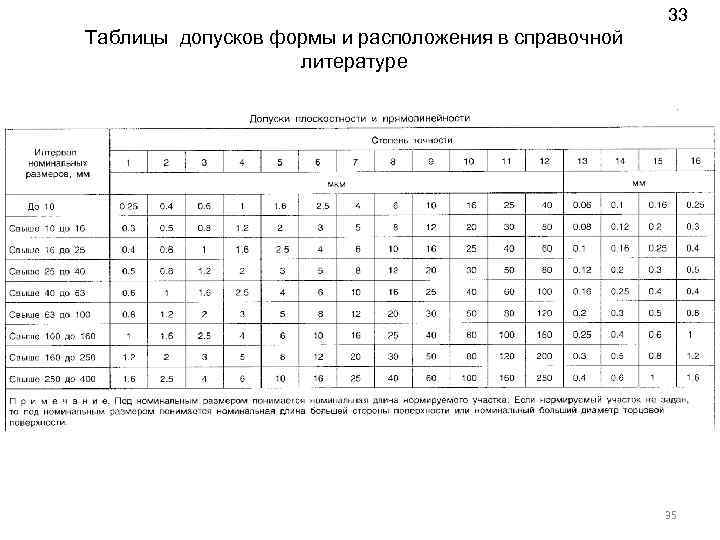

33 Таблицы допусков формы и расположения в справочной литературе 35

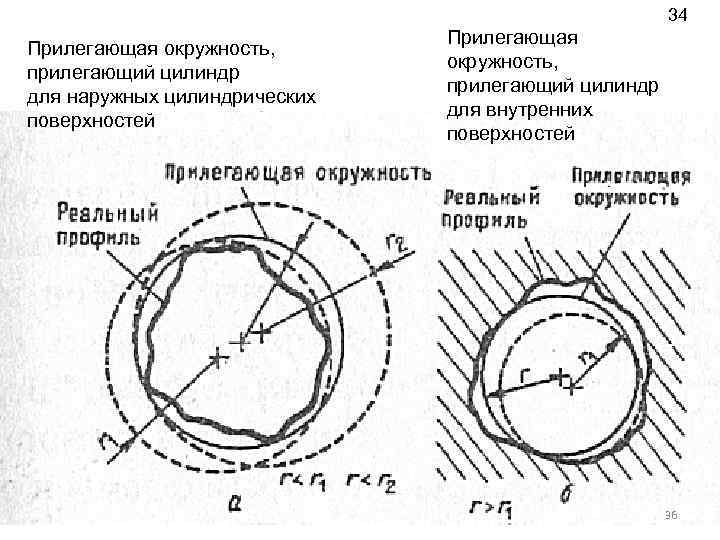

34 Прилегающая окружность, прилегающий цилиндр для наружных цилиндрических поверхностей Прилегающая окружность, прилегающий цилиндр для внутренних поверхностей 36

35 Прилегающая прямая, прилегающая плоскость для плоских поверхностей 37

Обозначение допусков формы и расположения на чертежах по ЕСКД 36 38

37 Уровни относительной геометрической точности А – нормальная относительная геометрическая точность; В – повышенная относительная геометрическая точность; С – высокая относительная геометрическая точность. 39

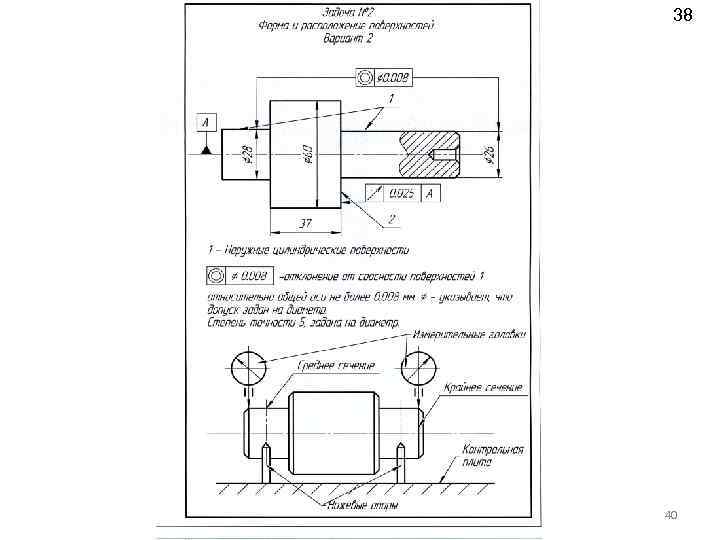

38 40
