Нормирование параметров шероховатости поверхности Выполнил студент гр РД-310

Нормирование параметров шероховатости поверхности Выполнил студент гр. РД-310 Цыганов В. В.

Шероховатость поверхности и ее влияние на работу деталей машин • Шероховатость поверхности регламентируется следующими стандартами: • ГОСТ 25142— 82. Шероховатость поверхности. Термины и определения; • ГОСТ 2789— 73*. Шероховатость поверхности. Параметры и характеристики; • ГОСТ 2. 309— 73*. Обозначение шероховатости поверхностей.

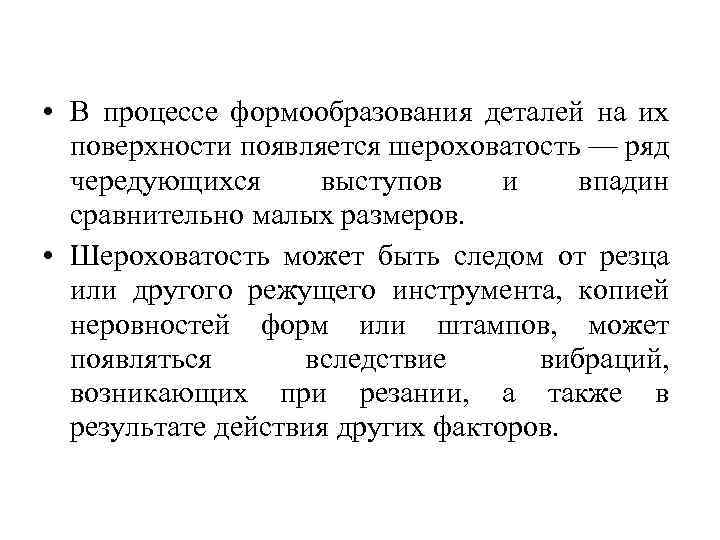

• В процессе формообразования деталей на их поверхности появляется шероховатость — ряд чередующихся выступов и впадин сравнительно малых размеров. • Шероховатость может быть следом от резца или другого режущего инструмента, копией неровностей форм или штампов, может появляться вследствие вибраций, возникающих при резании, а также в результате действия других факторов.

• Влияние шероховатости на работу деталей машин многообразно: шероховатость поверхности может нарушать характер сопряжения деталей за счет смятия или интенсивного износа выступов профиля; в стыковых соединениях из–за значительной шероховатости снижается жесткость стыков; шероховатость поверхности валов разрушает контактирующие с ними различного рода уплотнения; неровности, являясь концентраторами напряжений, снижают усталостную прочность деталей; шероховатость влияет на герметичность соединений, на качество гальванических и лакокрасочных покрытий; шероховатость влияет на точность измерения деталей; • коррозия металла возникает и распространяется быстрее на грубо обработанных поверхностях и т. п.

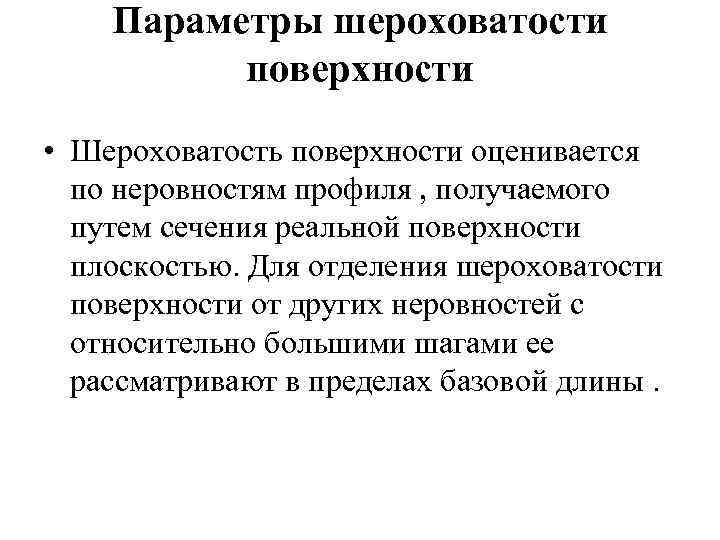

Параметры шероховатости поверхности • Шероховатость поверхности оценивается по неровностям профиля , получаемого путем сечения реальной поверхности плоскостью. Для отделения шероховатости поверхности от других неровностей с относительно большими шагами ее рассматривают в пределах базовой длины.

Нормирование параметров шероховатости поверхности • Выбор параметров шероховатости поверхности производится в соответствии с ее функциональным назначением. • Основным во всех случаях является нормирование высотных параметров. Предпочтительно, в том числе и для самых грубых поверхностей, нормировать параметр , который лучше отражает отклонения профиля, поскольку определяется по значительно большему числу точек, чем. • Параметр нормируется в тех случаях, когда прямой контроль с помощью профилометров невозможен (режущие кромки инструментов и т. п. ). • Следует применять в первую очередь предпочтительные значения. • В настоящее время существует несколько способов назначения шероховатости поверхности.

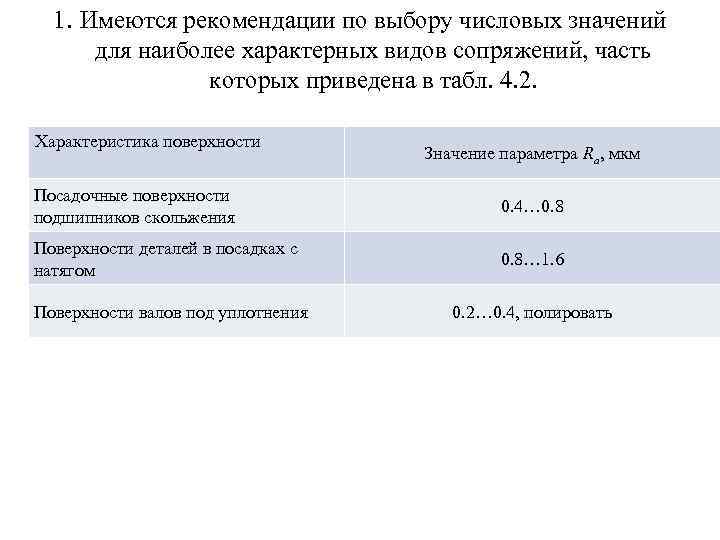

1. Имеются рекомендации по выбору числовых значений для наиболее характерных видов сопряжений, часть которых приведена в табл. 4. 2. Характеристика поверхности Значение параметра Ra, мкм Посадочные поверхности подшипников скольжения 0. 4… 0. 8 Поверхности деталей в посадках с натягом 0. 8… 1. 6 Поверхности валов под уплотнения 0. 2… 0. 4, полировать

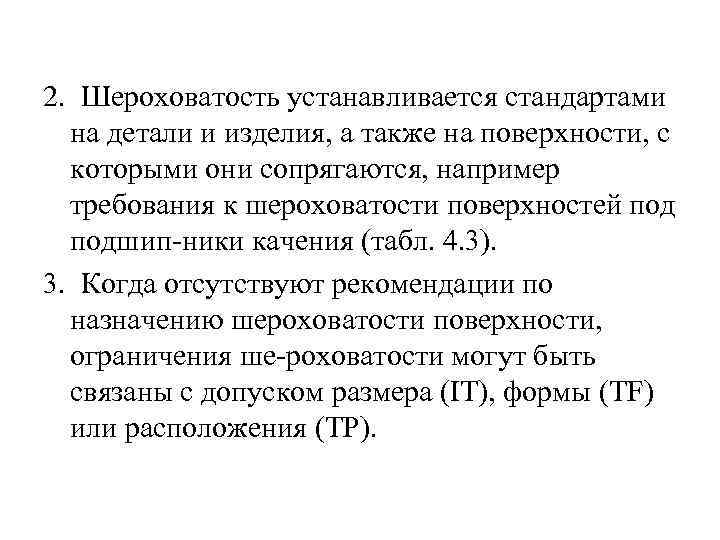

2. Шероховатость устанавливается стандартами на детали и изделия, а также на поверхности, с которыми они сопрягаются, например требования к шероховатости поверхностей подшип ники качения (табл. 4. 3). 3. Когда отсутствуют рекомендации по назначению шероховатости поверхности, ограничения ше роховатости могут быть связаны с допуском размера (IT), формы (TF) или расположения (TP).

• 4. 4. Обозначение шероховатости поверхностей • Шероховатость поверхности обозначают на чертеже для всех выполняемых по данному чертежу поверхностей изделия, независимо от методов их образования, кроме поверхностей, шероховатость которых не обусловлена требованиями конструкции. • Структура обозначения шероховатости поверхности показана на рис. 4. 3 • Рис. 4. 3. Структура обозначения шероховатости

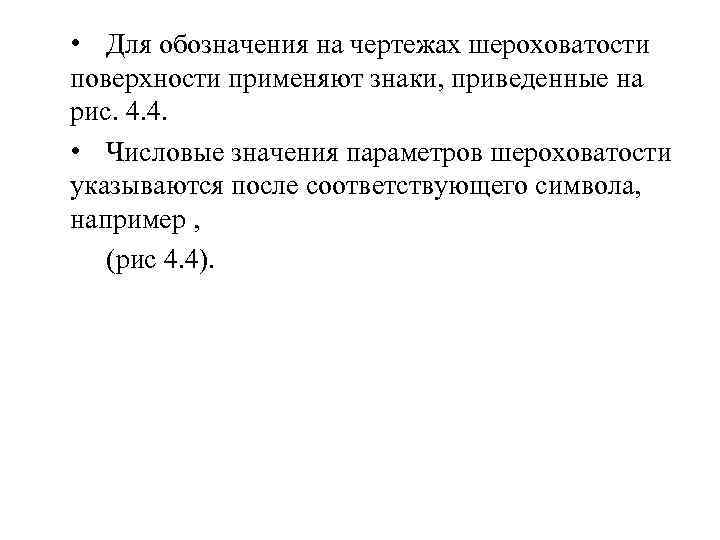

• Для обозначения на чертежах шероховатости поверхности применяют знаки, приведенные на рис. 4. 4. • Числовые значения параметров шероховатости указываются после соответствующего символа, например , (рис 4. 4).

Рис. 4. 4. Числовые значения параметров шероховатости

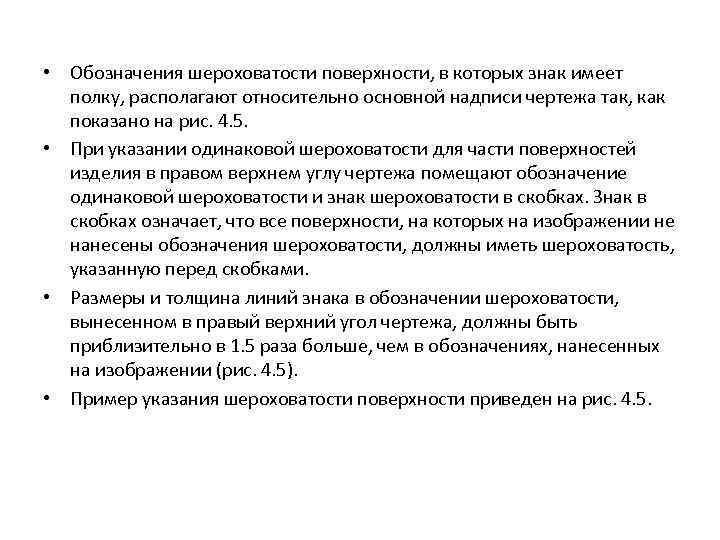

• Обозначения шероховатости поверхности, в которых знак имеет полку, располагают относительно основной надписи чертежа так, как показано на рис. 4. 5. • При указании одинаковой шероховатости для части поверхностей изделия в правом верхнем углу чертежа помещают обозначение одинаковой шероховатости и знак шероховатости в скобках. Знак в скобках означает, что все поверхности, на которых на изображении не нанесены обозначения шероховатости, должны иметь шероховатость, указанную перед скобками. • Размеры и толщина линий знака в обозначении шероховатости, вынесенном в правый верхний угол чертежа, должны быть приблизительно в 1. 5 раза больше, чем в обозначениях, нанесенных на изображении (рис. 4. 5). • Пример указания шероховатости поверхности приведен на рис. 4. 5.

Рис. 4. 5. Примеры указания шероховатости

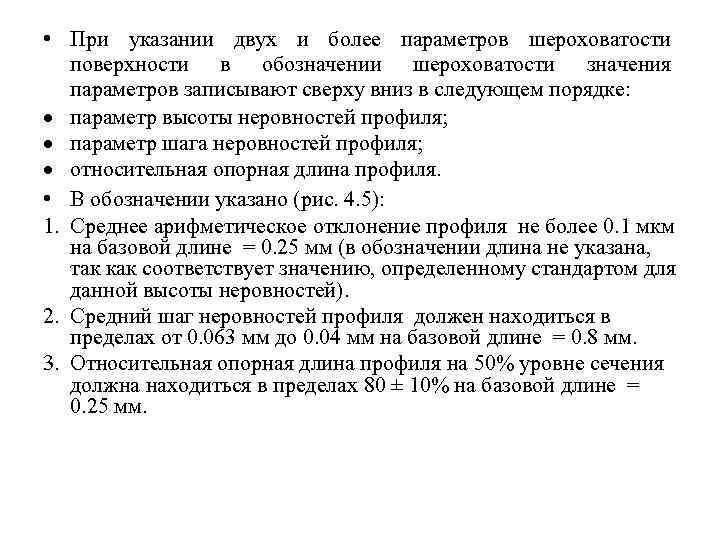

• При указании двух и более параметров шероховатости поверхности в обозначении шероховатости значения параметров записывают сверху вниз в следующем порядке: параметр высоты неровностей профиля; параметр шага неровностей профиля; относительная опорная длина профиля. • В обозначении указано (рис. 4. 5): 1. Среднее арифметическое отклонение профиля не более 0. 1 мкм на базовой длине = 0. 25 мм (в обозначении длина не указана, так как соответствует значению, определенному стандартом для данной высоты неровностей). 2. Средний шаг неровностей профиля должен находиться в пределах от 0. 063 мм до 0. 04 мм на базовой длине = 0. 8 мм. 3. Относительная опорная длина профиля на 50% уровне сечения должна находиться в пределах 80 ± 10% на базовой длине = 0. 25 мм.
