Нормативное обеспечение доказательной базы безопасности технических

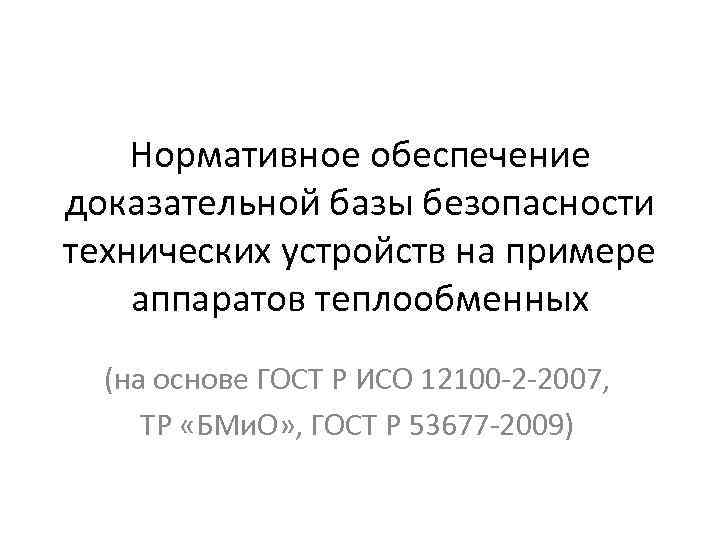

Нормативное обеспечение доказательной базы безопасности технических устройств на примере аппаратов теплообменных (на основе ГОСТ Р ИСО 12100 -2 -2007, ТР «БМи. О» , ГОСТ Р 53677 -2009)

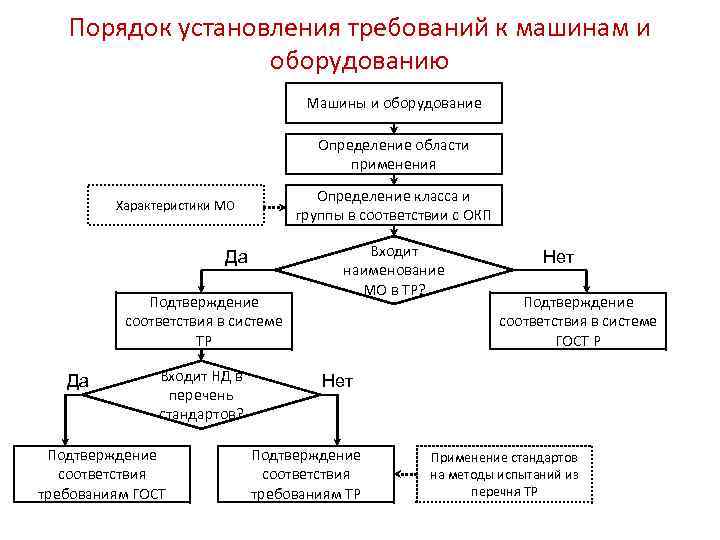

Порядок установления требований к машинам и оборудованию Машины и оборудование Определение области применения Определение класса и Характеристики МО группы в соответствии с ОКП Да Входит Нет наименование МО в ТР? Подтверждение соответствия в системе ТР ГОСТ Р Да Входит НД в Нет перечень стандартов? Подтверждение Применение стандартов соответствия на методы испытаний из требованиям ГОСТ требованиям ТР перечня ТР

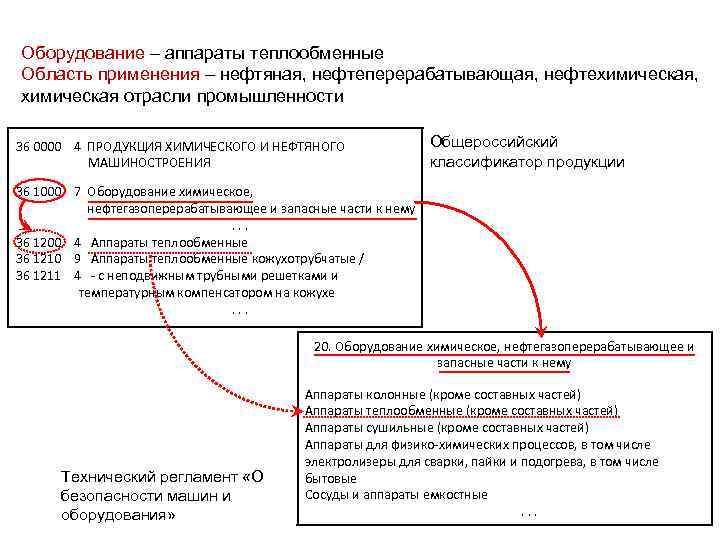

Оборудование – аппараты теплообменные Область применения – нефтяная, нефтеперерабатывающая, нефтехимическая, химическая отрасли промышленности 36 0000 4 ПРОДУКЦИЯ ХИМИЧЕСКОГО И НЕФТЯНОГО Общероссийский МАШИНОСТРОЕНИЯ классификатор продукции 36 1000 7 Оборудование химическое, нефтегазоперерабатывающее и запасные части к нему . . . 36 1200 4 Аппараты теплообменные 36 1210 9 Аппараты теплообменные кожухотрубчатые / 36 1211 4 - с неподвижным трубными решетками и температурным компенсатором на кожухе . . . 20. Оборудование химическое, нефтегазоперерабатывающее и запасные части к нему Аппараты колонные (кроме составных частей) Аппараты теплообменные (кроме составных частей) Аппараты сушильные (кроме составных частей) Аппараты для физико-химических процессов, в том числе электролизеры для сварки, пайки и подогрева, в том числе Технический регламент «О бытовые безопасности машин и Сосуды и аппараты емкостные оборудования» . . .

Общие понятия Безопасность МО Безотказность МО Снижение рисков Опасность Постоянно присутствующая в процессе использования по Возникающая неожиданно назначению Опасная ситуация Объект (человек) Риск Вероятность Степень тяжести нанесения вреда Защитные меры (принципы обеспечения безопасности)

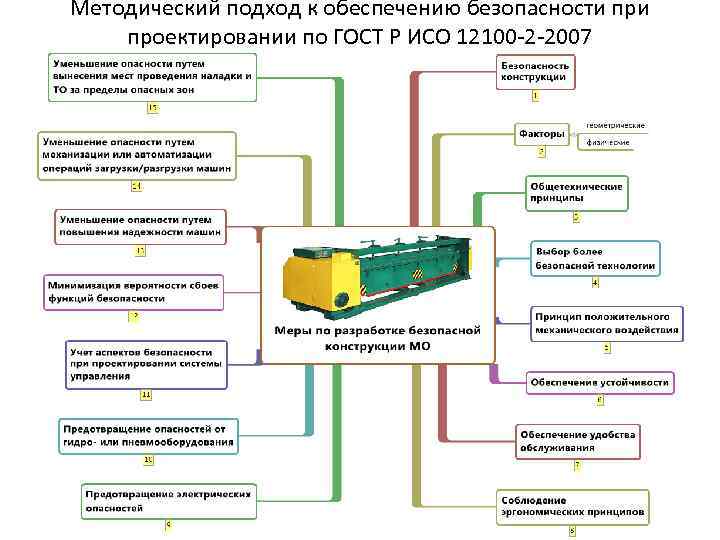

Методический подход к обеспечению безопасности проектировании по ГОСТ Р ИСО 12100 -2 -2007

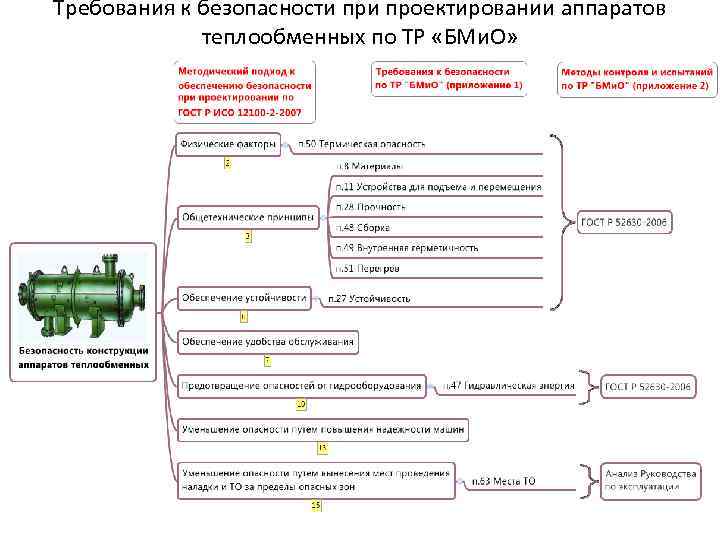

Требования к безопасности проектировании аппаратов теплообменных по ТР «БМи. О»

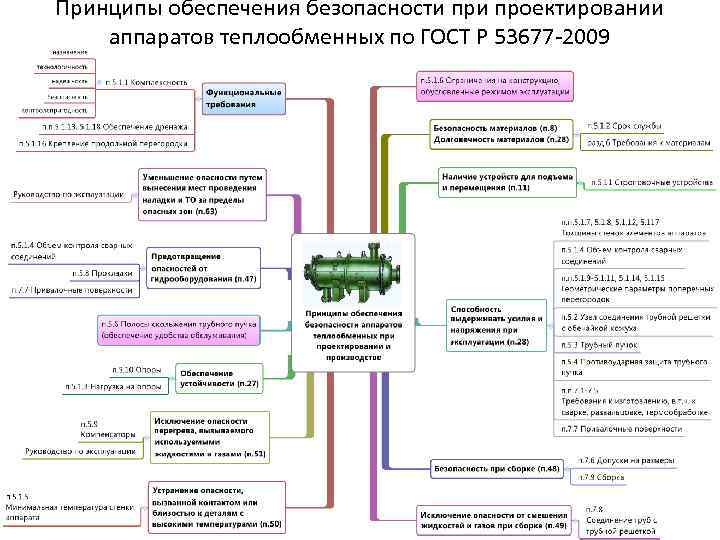

Принципы обеспечения безопасности проектировании аппаратов теплообменных по ГОСТ Р 53677 -2009
