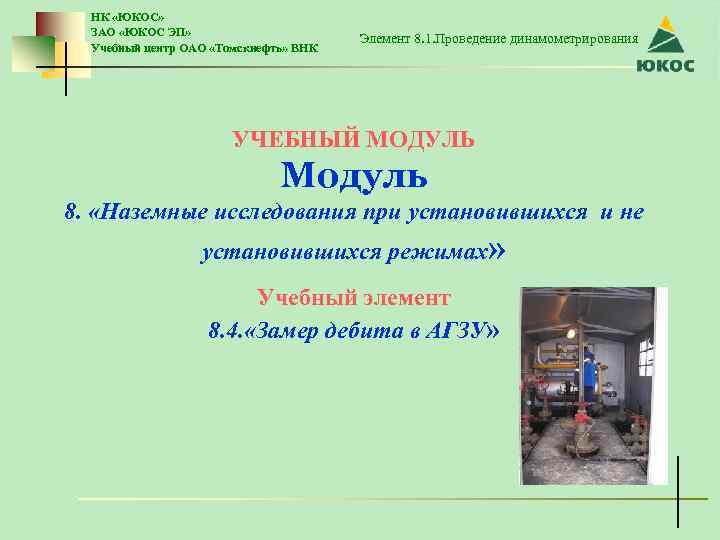

НК «ЮКОС» ЗАО «ЮКОС ЭП» Учебный центр ОАО «Томскнефть» ВНК Элемент 8. 1. Проведение динамометрирования УЧЕБНЫЙ МОДУЛЬ Модуль 8. «Наземные исследования при установившихся и не установившихся режимах» Учебный элемент 8. 4. «Замер дебита в АГЗУ»

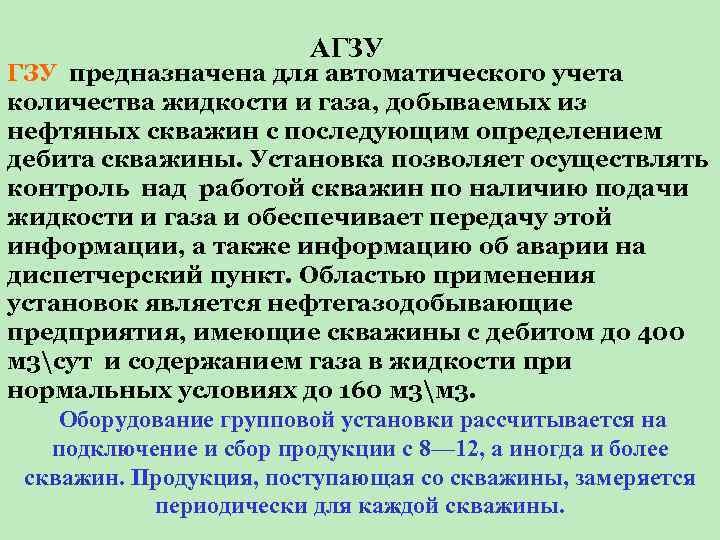

АГЗУ предназначена для автоматического учета количества жидкости и газа, добываемых из нефтяных скважин с последующим определением дебита скважины. Установка позволяет осуществлять контроль над работой скважин по наличию подачи жидкости и газа и обеспечивает передачу этой информации, а также информацию об аварии на диспетчерский пункт. Областью применения установок является нефтегазодобывающие предприятия, имеющие скважины с дебитом до 400 м 3сут и содержанием газа в жидкости при нормальных условиях до 160 м 3м 3. Оборудование групповой установки рассчитывается на подключение и сбор продукции с 8— 12, а иногда и более скважин. Продукция, поступающая со скважины, замеряется периодически для каждой скважины.

Схема основного оборудования в АГЗУ задвижка заслонка Поплавковый уровнемер Линнии задвижек Гидропривод ПСМ ( переключатель скважин многоходовой) сепаратор Сборный коллектор общий трубопровод Регулятор расхода

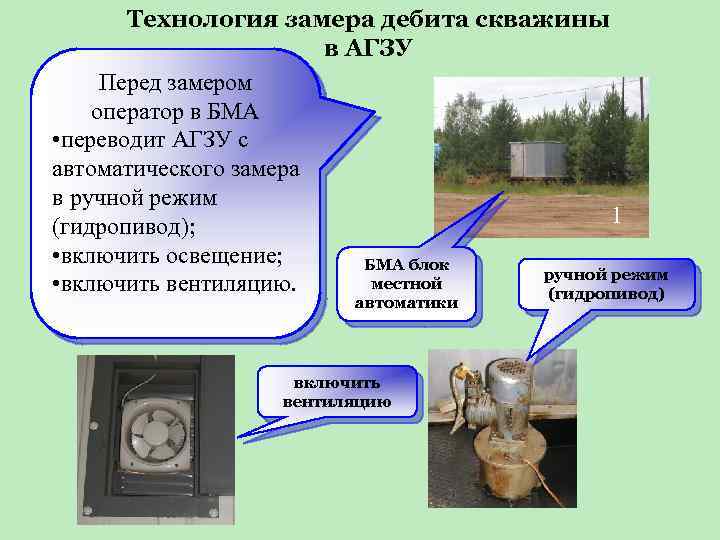

Технология замера дебита скважины в АГЗУ Перед замером оператор в БМА • переводит АГЗУ с автоматического замера в ручной режим 1 (гидропивод); • включить освещение; БМА блок ручной режим местной • включить вентиляцию. (гидропивод) автоматики включить вентиляцию

Технология замера дебита скважины в АГЗУ 1 Оператор перед замером должен проветрить АГЗУ в течении 15 минут 2 Оператор осуществляет осмотр наружного и внутреннего оборудования АГЗУ

Технология замера дебита скважины в АГЗУ 1 Оператор переводит переключатель скважинный многоходовой (ПСМ) на замеряемую скважину 2 Оператор снимает начальные показатели счетчика ТОР и фиксирует время замера

Технология замера дебита скважины в АГЗУ Оператор снимает конечные показатели счетчика ТОР и фиксирует время замера 2 1 В БМА выключить автоматический замер скважины Осуществить расчет дебита переведя в суточную добычу скважины.

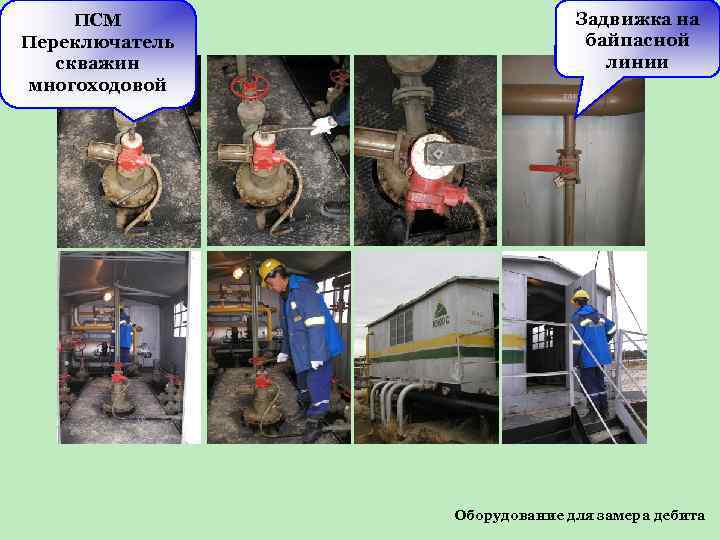

ПСМ Переключатель скважин многоходовой Задвижка на байпасной линии Оборудование для замера дебита

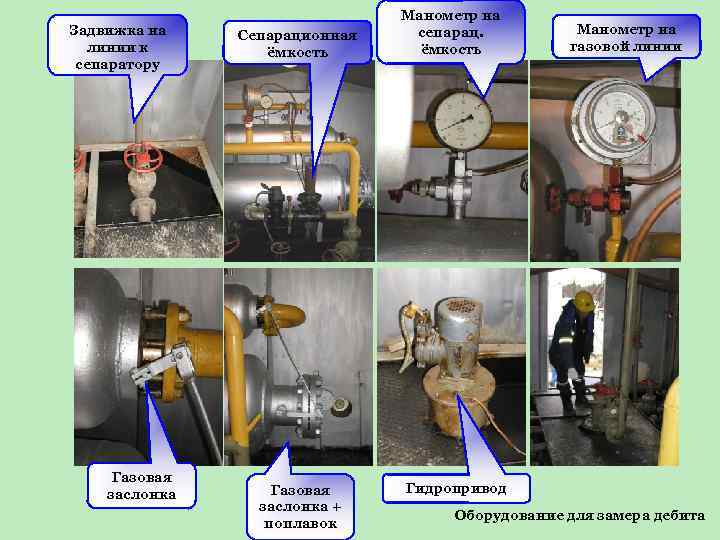

Задвижка на линии к сепаратору Газовая заслонка Сепарационная ёмкость Газовая заслонка + поплавок Манометр на сепарац. ёмкость Манометр на газовой линии Гидропривод Оборудование для замера дебита

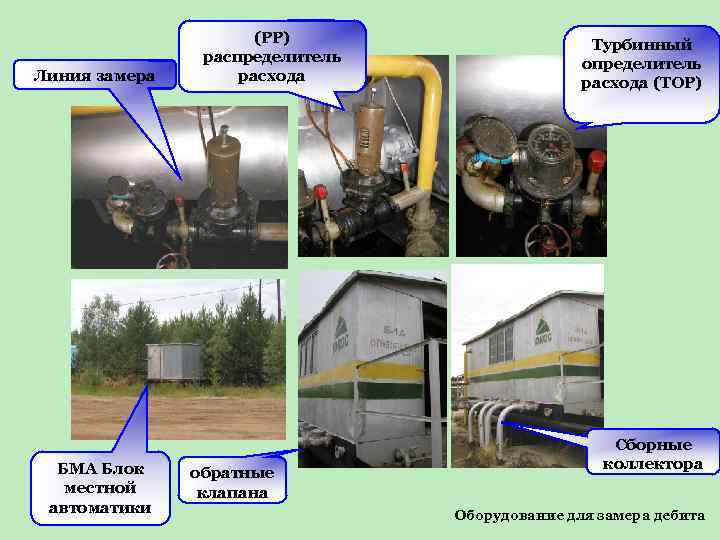

Линия замера БМА Блок местной автоматики (РР) распределитель расхода обратные клапана Турбинный определитель расхода (ТОР) Сборные коллектора Оборудование для замера дебита
