Низкотемпературные стерилизационные плазменные системы STERRAD

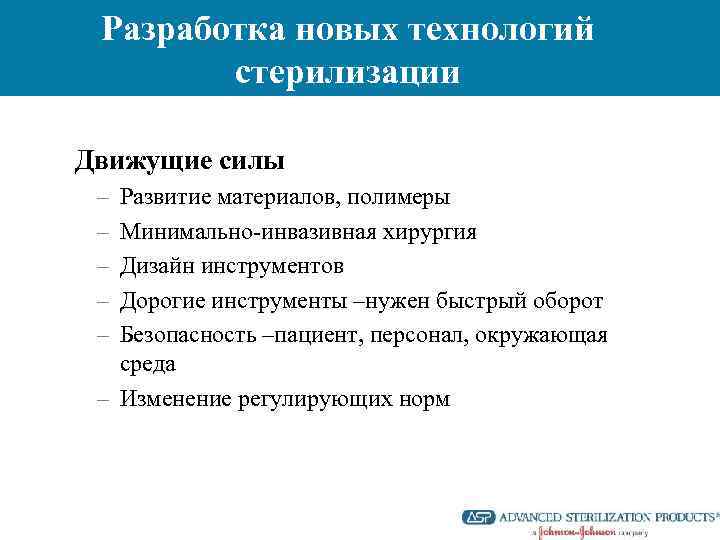

Разработка новых технологий стерилизации Движущие силы – – – Развитие материалов, полимеры Минимально-инвазивная хирургия Дизайн инструментов Дорогие инструменты –нужен быстрый оборот Безопасность –пациент, персонал, окружающая среда – Изменение регулирующих норм

Требования, предъявляемые к современным методам стерилизации - Гарантированный уровень стерильности - Короткое время стерилизации - Отсутствие негативного воздействия на обрабатываемые материалы - Безопасность для пациента - Безопасность для персонала - Экологическая безопасность - Простота в использовании - Рекомендации производителя обрабатываемого оборудования

Методы стерилизации Пар 121 -134°C Газ Низкотемпературная плазменная стерилизация 35 -70°C 46°C ~75 мин. 4 - 36 часов 28 -75 мин.

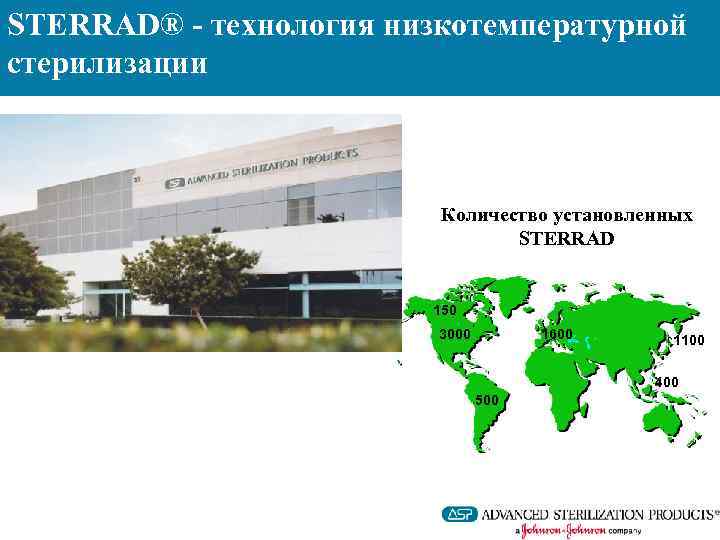

STERRAD® - технология низкотемпературной стерилизации Количество установленных STERRAD 150 3000 1600 1100 400 500

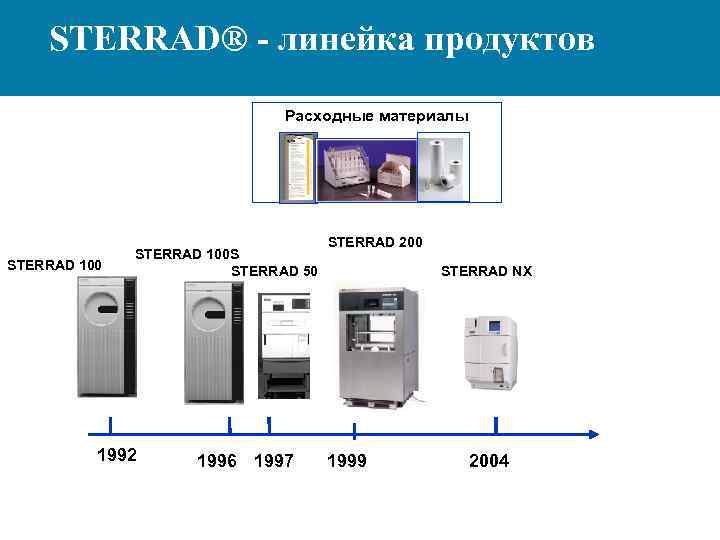

STERRAD® - линейка продуктов Расходные материалы STERRAD 100 S STERRAD 50 1992 1996 1997 STERRAD 200 STERRAD NX 1999 2004

Принцип действия Плазма • Четвертое состояние вещества • Активная смесь ионов, электронов и нейтральных частиц – инактивирует все микроорганизмы • Высокая проникающая способность • Образуются при воздействии электрического или магнитного полей (неоновые огни, освещение) • Когда фаза плазмы завершается, разорванные молекулы перекиси водорода образуют воду и кислород – опасные отходы отсутствуют

Что такое плазма? • Четвертое состояние вещества • Активная смесь ионов, электронов и нейтральных частиц • Образуются при воздействии высоких температур или сильного электрического или магнитного полей • Пример – Неоновые огни, освещение • 99% космоса - плазма

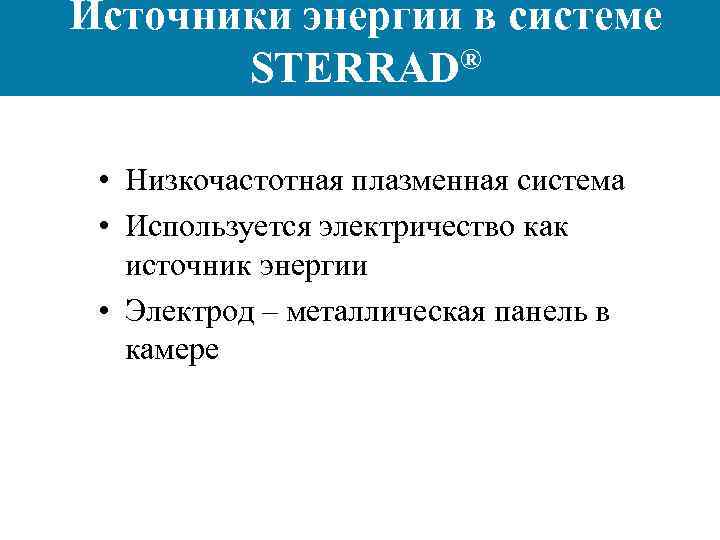

Источники энергии в системе STERRAD® • Низкочастотная плазменная система • Используется электричество как источник энергии • Электрод – металлическая панель в камере

Перекись водорода + Источник энергии • Энергия взаимодействует с парами перекиси водорода в камере • Продукты взаимодействия – Молекулы водорода, кислорода, воды – Радикалы HOO, OH и H • Свободные радикалы химически высоко активны

Терминальная стерилизация • Медицинские изделия высушены и упакованы • Стерилизуются при гарантированном уровне стерильности 10 -6: – Вероятность выживания микроорганизма после проведения цикла стерилизации не более 1 шанса на миллион (10 -6 ) – ИЛИ – Вероятность получение нестерильного изделия после обработки составляет менее 1 случая на 1 миллион

STERRAD: • Гарантированный уровень стерильности 10 -6 – Безопасность для пациента • уменьшение риска возникновения осложнений, связанных с развитием инфекции • Низкая температура в стерилизационной камере (46 С 4 С)/ сухой процесс – сохранность инструментов и оборудования, чувствительных к повышению температуры • продление срока службы инструментов • уменьшение затрат на ремонт и закупку новых инструментов – повышение оборота инструментов • сокращение необходимого запаса инструментов • оптимизация расписания операций

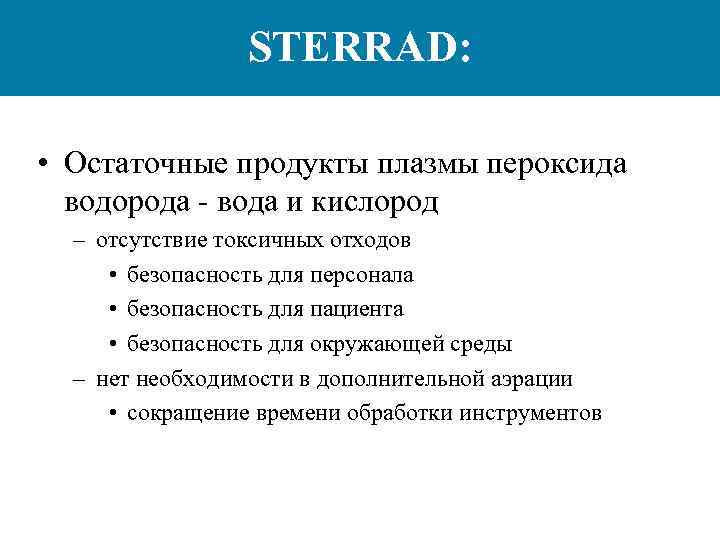

STERRAD: • Остаточные продукты плазмы пероксида водорода - вода и кислород – отсутствие токсичных отходов • безопасность для персонала • безопасность для пациента • безопасность для окружающей среды – нет необходимости в дополнительной аэрации • сокращение времени обработки инструментов

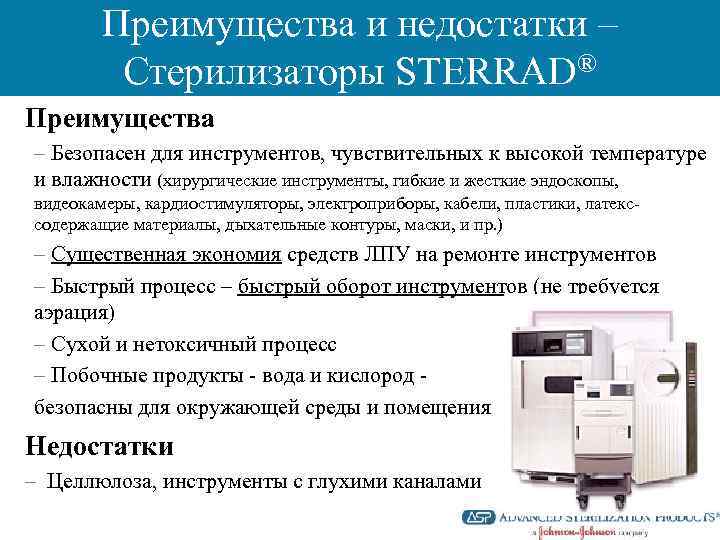

Преимущества и недостатки – Стерилизаторы STERRAD® Преимущества – Безопасен для инструментов, чувствительных к высокой температуре и влажности (хирургические инструменты, гибкие и жесткие эндоскопы, видеокамеры, кардиостимуляторы, электроприборы, кабели, пластики, латекссодержащие материалы, дыхательные контуры, маски, и пр. ) – Существенная экономия средств ЛПУ на ремонте инструментов – Быстрый процесс – быстрый оборот инструментов (не требуется аэрация) – Сухой и нетоксичный процесс – Побочные продукты - вода и кислород безопасны для окружающей среды и помещения Недостатки – Целлюлоза, инструменты с глухими каналами

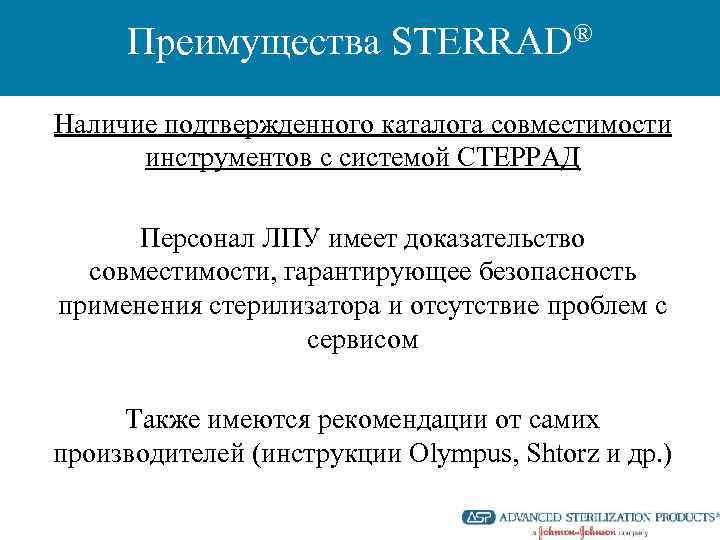

Преимущества STERRAD® Наличие подтвержденного каталога совместимости инструментов с системой СТЕРРАД Персонал ЛПУ имеет доказательство совместимости, гарантирующее безопасность применения стерилизатора и отсутствие проблем с сервисом Также имеются рекомендации от самих производителей (инструкции Olympus, Shtorz и др. )

Технология NX™ • Зачем нужна концентрация пероксида водорода перед введением в камеру? – Увеличение способности проникать в каналы и другие труднодоступные места – Снижение общей продолжительности цикла стерилизации

Ключевые характеристики • Компактный, мобильный • Русифицирован, прост в использовании • Камера 30 литров • Короткий цикл (28 минут) • Щадящий процесс обработки • Минимальные требования к монтажу • Простота использования • Доказанная эффективность, в т. ч. в отношении прионов • Безопасность для персонала и окружающей среды

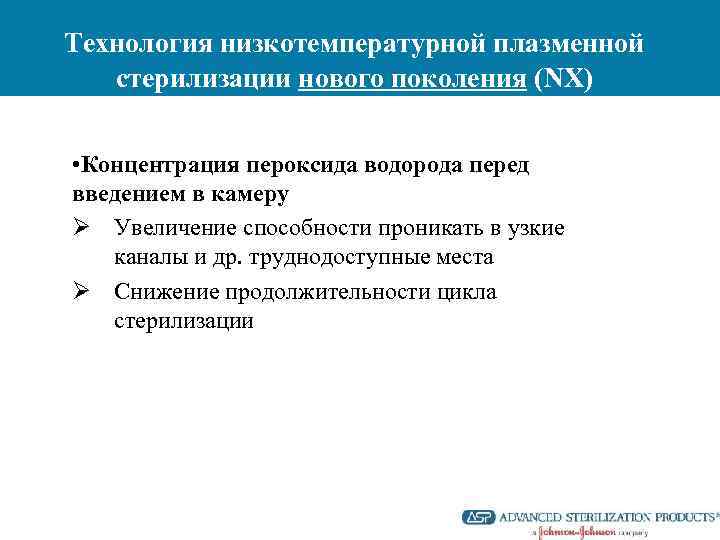

Технология низкотемпературной плазменной стерилизации нового поколения (NX) • Концентрация пероксида водорода перед введением в камеру Ø Увеличение способности проникать в узкие каналы и др. труднодоступные места Ø Снижение продолжительности цикла стерилизации

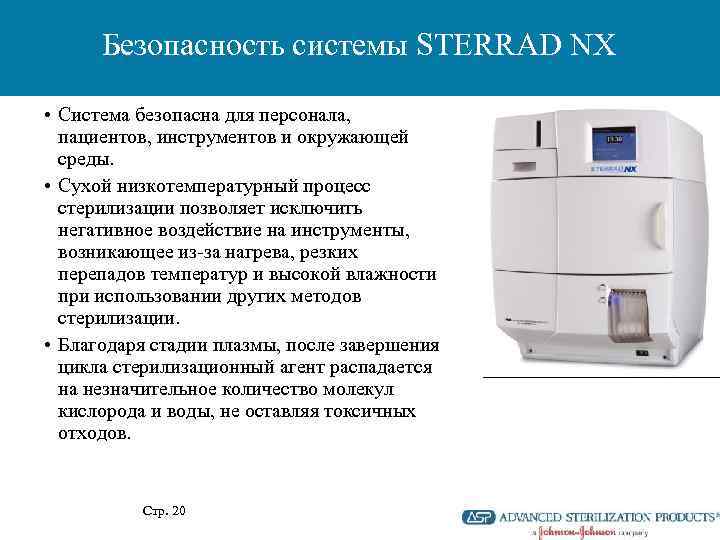

Безопасность системы STERRAD NX • Система безопасна для персонала, пациентов, инструментов и окружающей среды. • Сухой низкотемпературный процесс стерилизации позволяет исключить негативное воздействие на инструменты, возникающее из-за нагрева, резких перепадов температур и высокой влажности при использовании других методов стерилизации. • Благодаря стадии плазмы, после завершения цикла стерилизационный агент распадается на незначительное количество молекул кислорода и воды, не оставляя токсичных отходов. Стр. 20

Свойства и преимущества STERRAD NX/100 NX Характеристика Преимущество Выгода для ЛПУ и пользователей Сухой низкотемпера -турный процесс • Щадящее воздействие на ИМН • Решение проблемы стерилизации всех видов термолабильных ИМН • Продление их срока службы • Сокращение затрат на ремонт и закупку Отсутствие аэрации после цикла • ИМН сразу готовы к использованию • Ускоренный оборот ИМН • Возможность экстренной стерилизации • Отсутствие риска токсичности ИМН Короткий цикл • Высокая пропускная способность • • • Быстрый оборот ИМН Мин. потребность в запасах Больше операций Дополнительный доход Повышение имиджа ЛПУ • Простотой монтаж • • • Экономия Установка при дефиците площади Возможность установки в необходимом помещении Исключение «человеческого фактора» при монтаже Быстрый ввод в эксплуатацию Минимальные требования для инсталляции, компактность • Мобильность

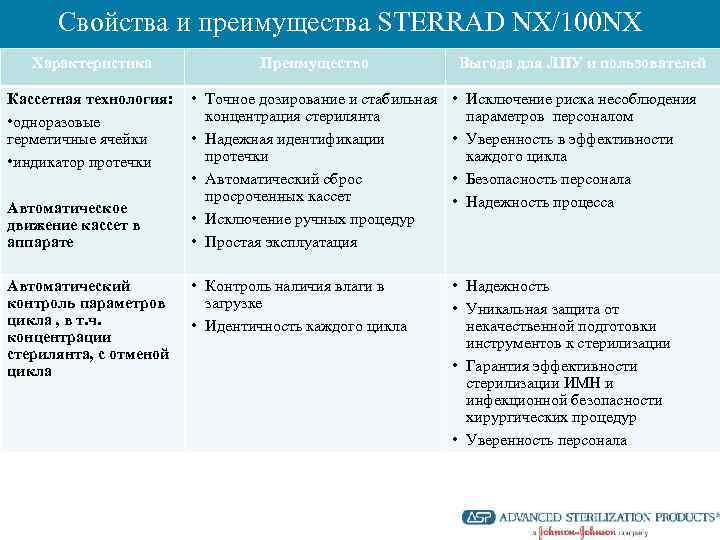

Свойства и преимущества STERRAD NX/100 NX Характеристика Преимущество Кассетная технология: • одноразовые герметичные ячейки • индикатор протечки • Точное дозирование и стабильная концентрация стерилянта • Надежная идентификации протечки • Автоматический сброс просроченных кассет • Исключение ручных процедур • Простая эксплуатация • Исключение риска несоблюдения параметров персоналом • Уверенность в эффективности каждого цикла • Безопасность персонала • Надежность процесса • Контроль наличия влаги в загрузке • Идентичность каждого цикла • Надежность • Уникальная защита от некачественной подготовки инструментов к стерилизации • Гарантия эффективности стерилизации ИМН и инфекционной безопасности хирургических процедур • Уверенность персонала Автоматическое движение кассет в аппарате Автоматический контроль параметров цикла , в т. ч. концентрации стерилянта, с отменой цикла Выгода для ЛПУ и пользователей

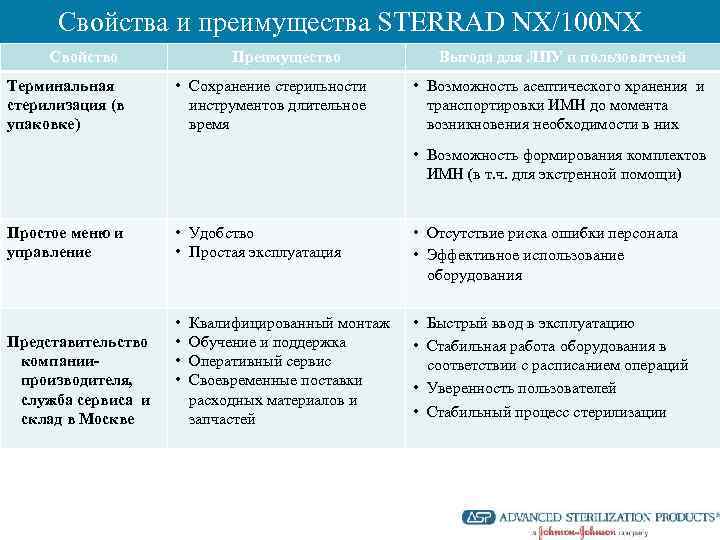

Свойства и преимущества STERRAD NX/100 NX Свойство Терминальная стерилизация (в упаковке) Преимущество • Сохранение стерильности инструментов длительное время Выгода для ЛПУ и пользователей • Возможность асептического хранения и транспортировки ИМН до момента возникновения необходимости в них • Возможность формирования комплектов ИМН (в т. ч. для экстренной помощи) Простое меню и управление Представительство компаниипроизводителя, служба сервиса и склад в Москве • Удобство • Простая эксплуатация • Отсутствие риска ошибки персонала • Эффективное использование оборудования • • • Быстрый ввод в эксплуатацию • Стабильная работа оборудования в соответствии с расписанием операций • Уверенность пользователей • Стабильный процесс стерилизации Квалифицированный монтаж Обучение и поддержка Оперативный сервис Своевременные поставки расходных материалов и запчастей

Система STERRAD NX – Гарантированный уровень стерильности в соответствии с мировыми стандартами и высокая надежность. § § § Система прошла испытания на подтверждение эффективности и токсикологической безопасности в ФГУН НИИД РОСПОТРЕБНАДЗОРА Система и расходные материалы к ней имеют полный пакет документов: Регистрационные удостоверения и Сертификаты соответствия Системы Сертификации ГОСТ Р Госстандарта РФ Проведены клинические испытания, подтвердившие эффективность и надежность работы прибора.

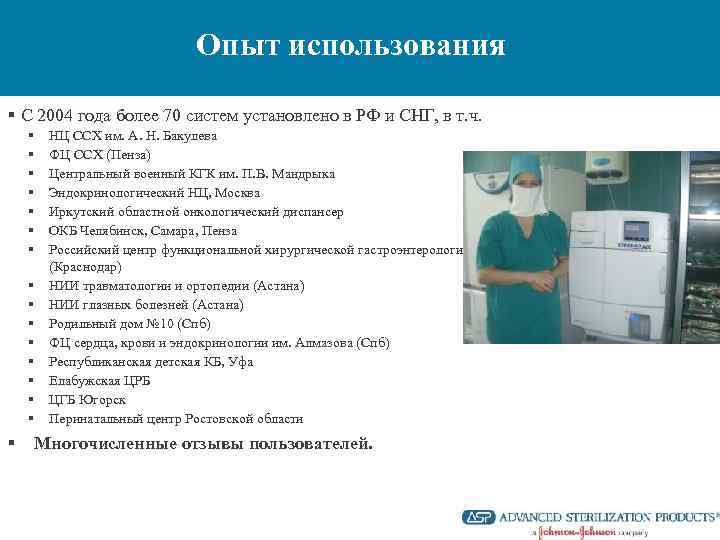

Опыт использования § С 2004 года более 70 систем установлено в РФ и СНГ, в т. ч. § § § § НЦ ССХ им. А. Н. Бакулева ФЦ ССХ (Пенза) Центральный военный КГК им. П. В. Мандрыка Эндокринологический НЦ, Москва Иркутский областной онкологический диспансер ОКБ Челябинск, Самара, Пенза Российский центр функциональной хирургической гастроэнтерологии (Краснодар) НИИ травматологии и ортопедии (Астана) НИИ глазных болезней (Астана) Родильный дом № 10 (Спб) ФЦ сердца, крови и эндокринологии им. Алмазова (Спб) Республиканская детская КБ, Уфа Елабужская ЦРБ ЦГБ Югорск Перинатальный центр Ростовской области Многочисленные отзывы пользователей.

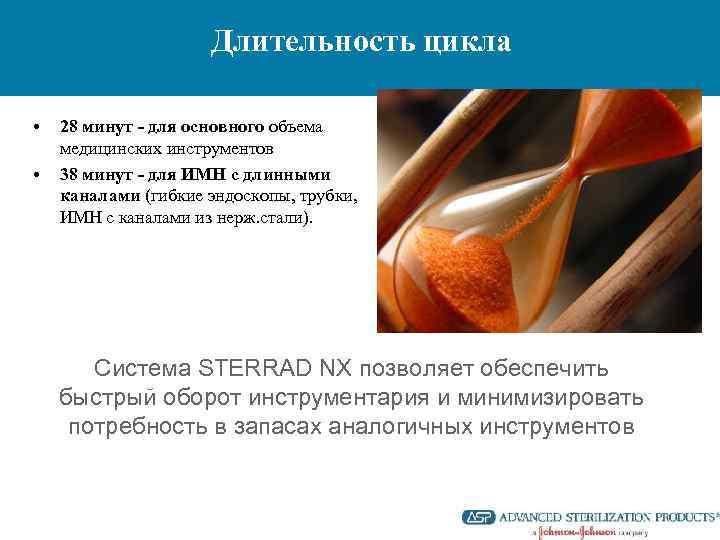

Длительность цикла • • 28 минут - для основного объема медицинских инструментов 38 минут - для ИМН с длинными каналами (гибкие эндоскопы, трубки, ИМН с каналами из нерж. стали). Система STERRAD NX позволяет обеспечить быстрый оборот инструментария и минимизировать потребность в запасах аналогичных инструментов

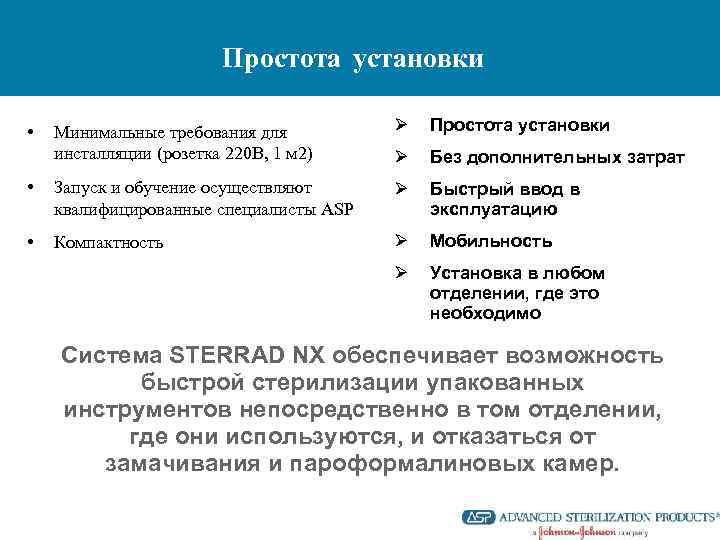

Простота установки Минимальные требования для инсталляции (розетка 220 В, 1 м 2) Ø Простота установки Ø Без дополнительных затрат • Запуск и обучение осуществляют квалифицированные специалисты ASP Ø Быстрый ввод в эксплуатацию • Компактность Ø Мобильность Ø Установка в любом отделении, где это необходимо • Система STERRAD NX обеспечивает возможность быстрой стерилизации упакованных инструментов непосредственно в том отделении, где они используются, и отказаться от замачивания и пароформалиновых камер.

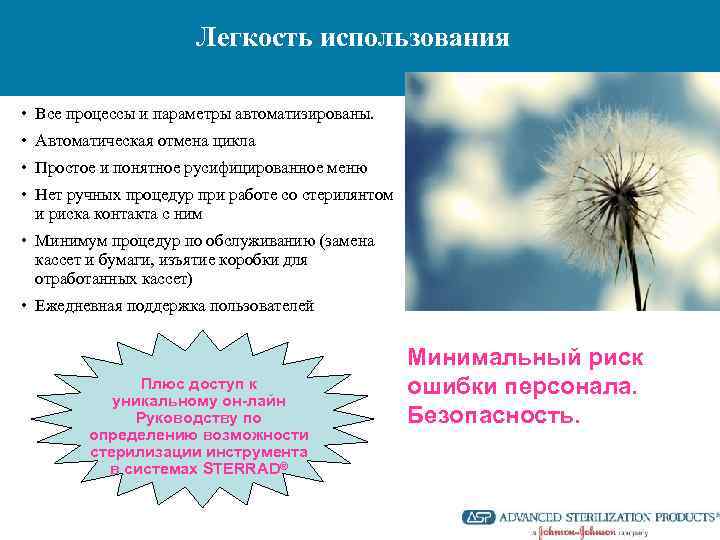

Легкость использования • Все процессы и параметры автоматизированы. • Автоматическая отмена цикла • Простое и понятное русифицированное меню • Нет ручных процедур при работе со стерилянтом и риска контакта с ним • Минимум процедур по обслуживанию (замена кассет и бумаги, изъятие коробки для отработанных кассет) • Ежедневная поддержка пользователей Плюс доступ к уникальному он-лайн Руководству по определению возможности стерилизации инструмента в системах STERRAD® Минимальный риск ошибки персонала. Безопасность.

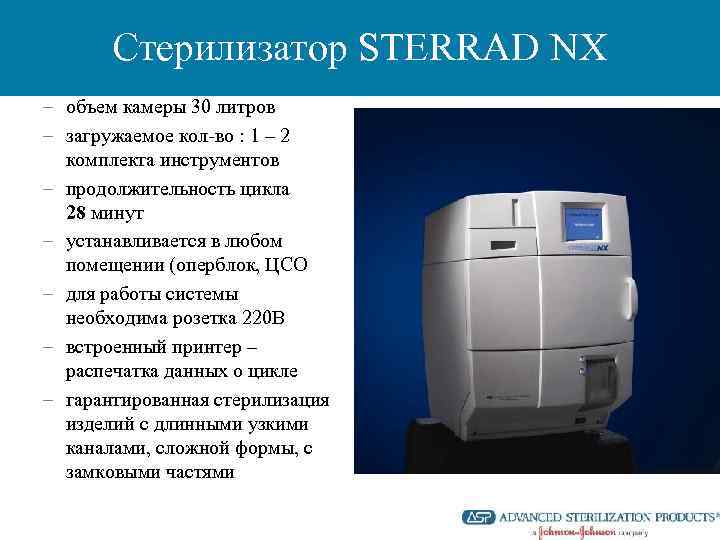

Стерилизатор STERRAD NX – объем камеры 30 литров – загружаемое кол-во : 1 – 2 комплекта инструментов – продолжительность цикла 28 минут – устанавливается в любом помещении (оперблок, ЦСО – для работы системы необходима розетка 220 В – встроенный принтер – распечатка данных о цикле – гарантированная стерилизация изделий с длинными узкими каналами, сложной формы, с замковыми частями

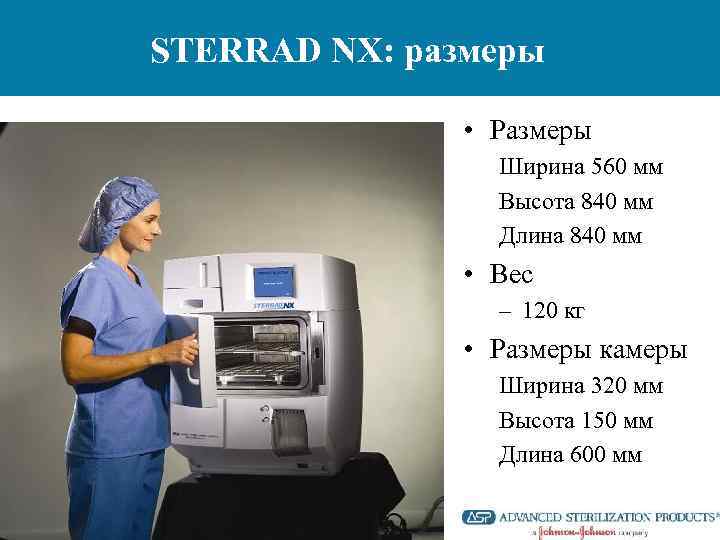

STERRAD NX: размеры • Размеры Ширина 560 мм Высота 840 мм Длина 840 мм • Вес – 120 кг • Размеры камеры Ширина 320 мм Высота 150 мм Длина 600 мм

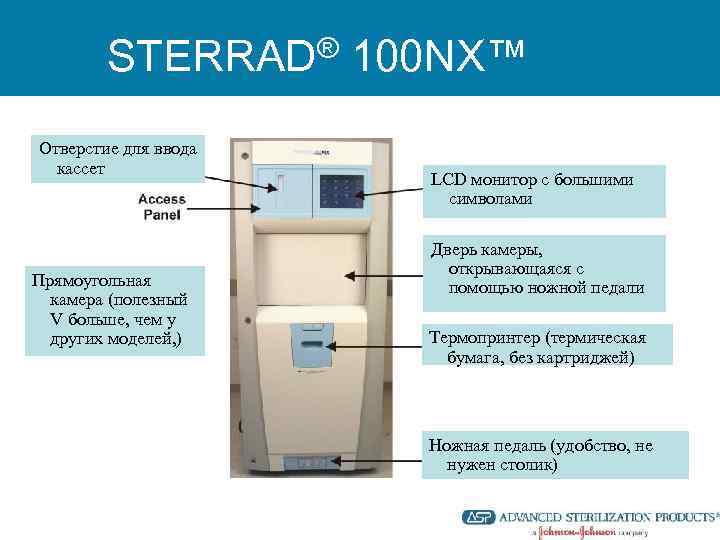

STERRAD® 100 NX™ Отверстие для ввода кассет Прямоугольная камера (полезный V больше, чем у других моделей, ) LCD монитор с большими символами Дверь камеры, открывающаяся с помощью ножной педали Термопринтер (термическая бумага, без картриджей) Ножная педаль (удобство, не нужен столик)

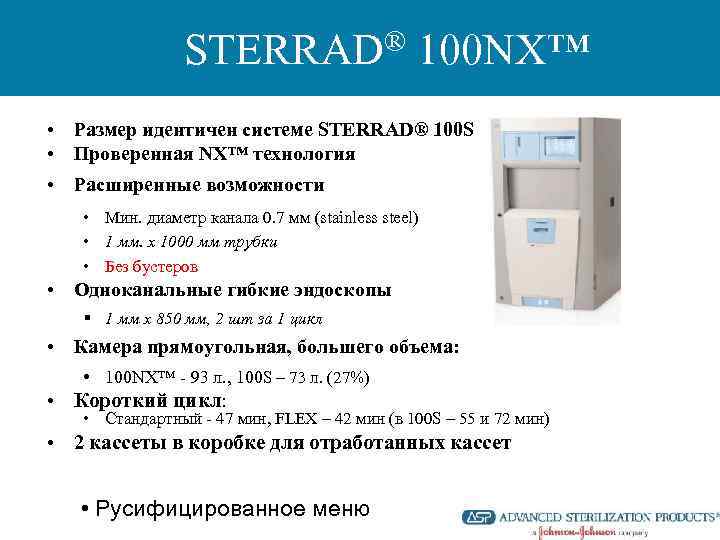

STERRAD® 100 NX™ • Размер идентичен системе STERRAD® 100 S • Проверенная NX™ технология • Расширенные возможности • Мин. диаметр канала 0. 7 мм (stainless steel) • 1 мм. х 1000 мм трубки • Без бустеров • Одноканальные гибкие эндоскопы § 1 мм х 850 мм, 2 шт за 1 цикл • Камера прямоугольная, большего объема: • 100 NX™ - 93 л. , 100 S – 73 л. (27%) • Короткий цикл: • Стандартный - 47 мин, FLEX – 42 мин (в 100 S – 55 и 72 мин) • 2 кассеты в коробке для отработанных кассет • Русифицированное меню

Время цикла Стандартный: 47 минут Цикл для гибких эндоскопов: 42 минуты – Быстрый оборот инструментов – Снижает необходимость в дополнительных наборах инструментов – Примерно на 15% быстрее чем STERRAD® 100 S

Стандартный цикл – 47 минут Одноканальные (сталь) – Внутренний диаметр 0. 7 мм или больше – Длина 500 мм или короче – 10 в одном цикле • Полиэтилен и Тефлон трубки – Внутренний диаметр 1 мм или больше – Длина 1000 мм или короче – До 20 в одном цикле – За исключением гибких эндоскопов

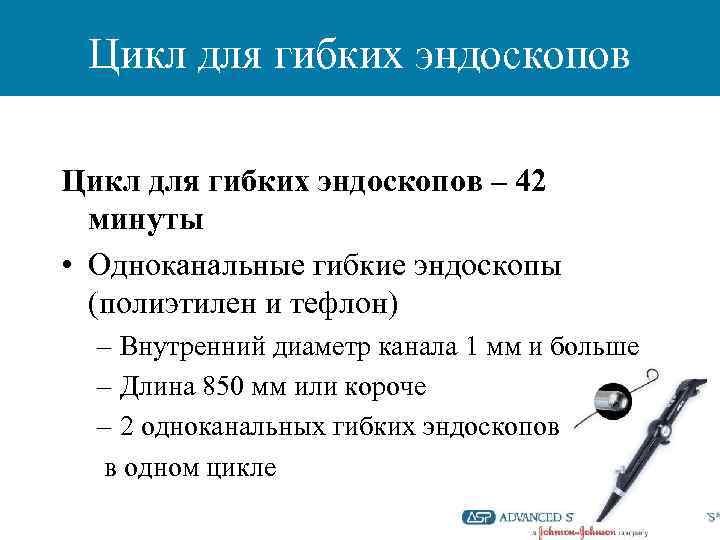

Цикл для гибких эндоскопов – 42 минуты • Одноканальные гибкие эндоскопы (полиэтилен и тефлон) – Внутренний диаметр канала 1 мм и больше – Длина 850 мм или короче – 2 одноканальных гибких эндоскопов в одном цикле

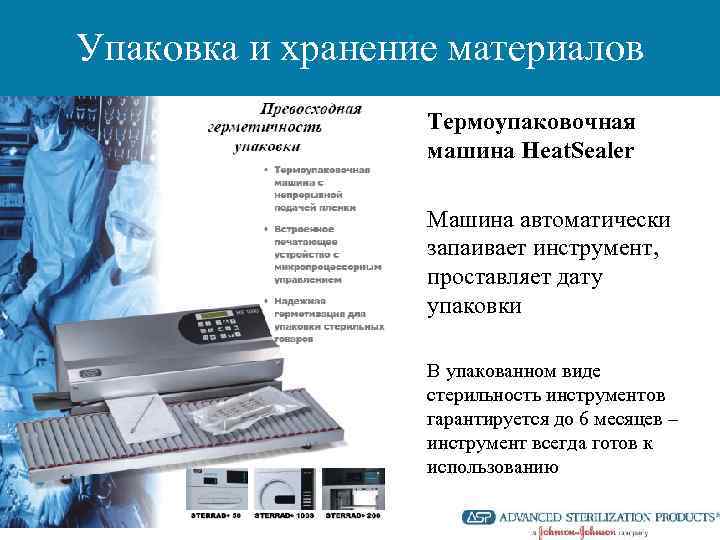

Упаковка и хранение материалов Термоупаковочная машина Heat. Sealer Машина автоматически запаивает инструмент, проставляет дату упаковки В упакованном виде стерильность инструментов гарантируется до 6 месяцев – инструмент всегда готов к использованию

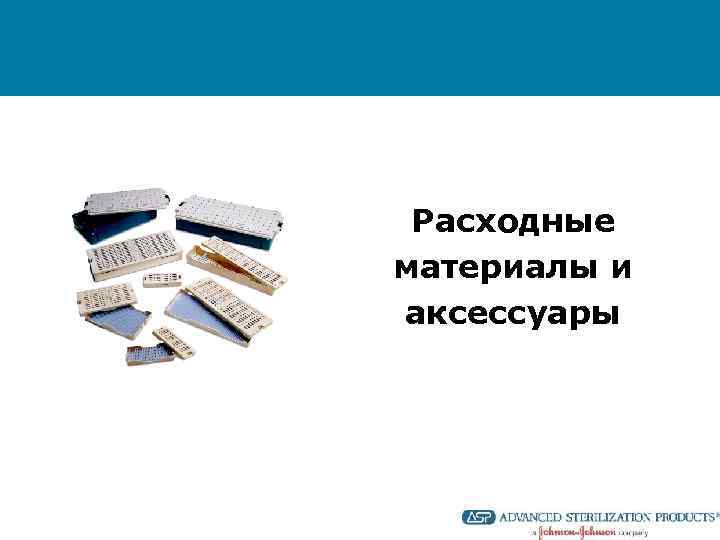

Расходные материалы и аксессуары

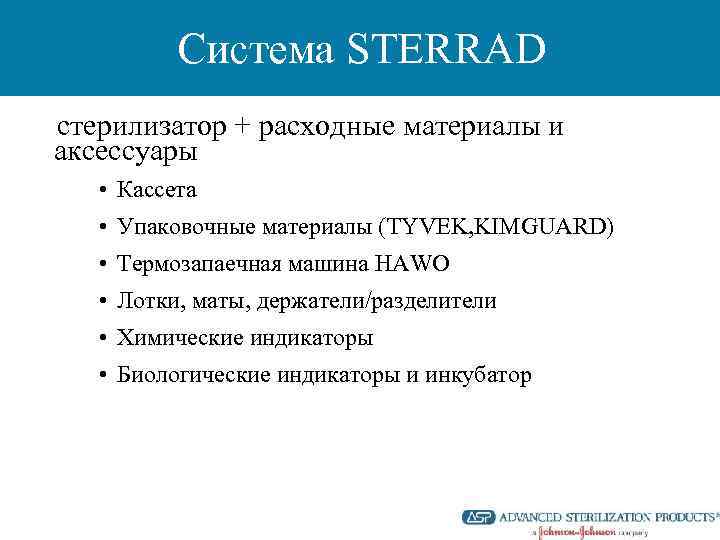

Система STERRAD стерилизатор + расходные материалы и аксессуары • Кассета • Упаковочные материалы (TYVEK, KIMGUARD) • Термозапаечная машина HAWO • Лотки, маты, держатели/разделители • Химические индикаторы • Биологические индикаторы и инкубатор

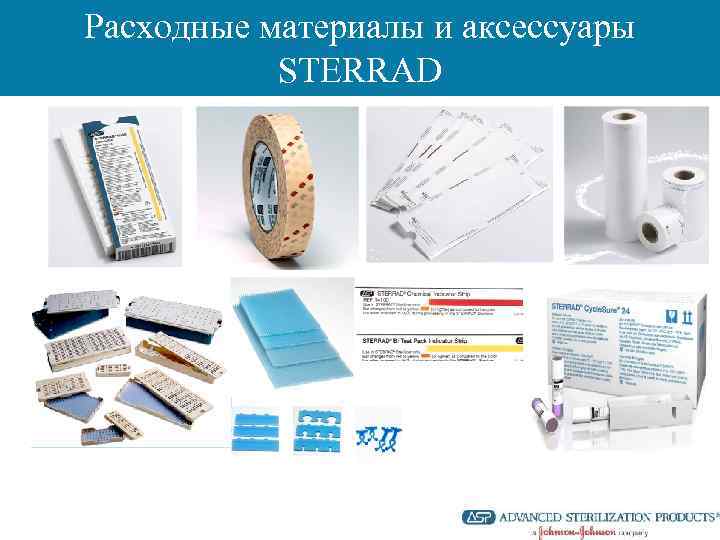

Расходные материалы и аксессуары STERRAD

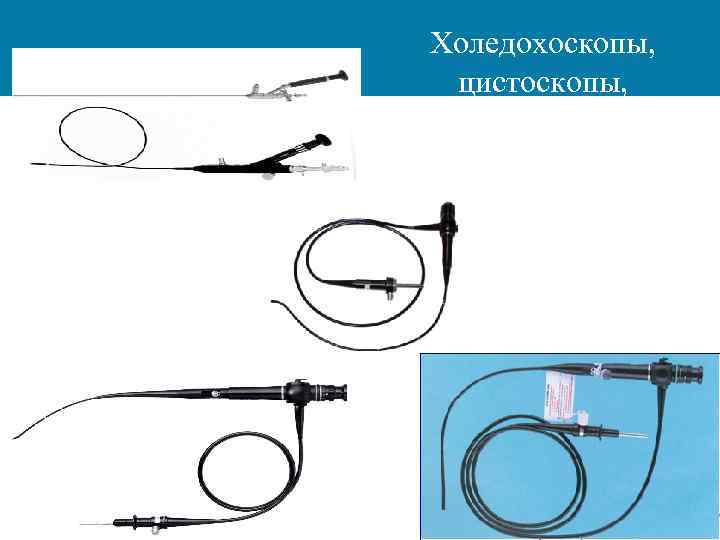

Холедохоскопы, цистоскопы, уретроскопы, гистроскопы и др.

Почему STERRAD NX? • Уникальная защита от некачественной подготовки инструментов к стерилизации • Надежное и эффективное решение проблемы стерилизации термолабильных ИМН • Возможность отказаться от жидкостной стерилизации и запрещенных пароформалиновых камер • Возможность установки именно в том отделении, где необходима быстрая низкотемпературная стерилизация • Сохранность и продление жизни дорогостоящих ИМН • Снижение затрат на ремонт и закупку новых ИМН • Быстрый оборот ИМН, минимизация потребности в дубликатах • Возможность соответствовать расписанию и проводить больше операций

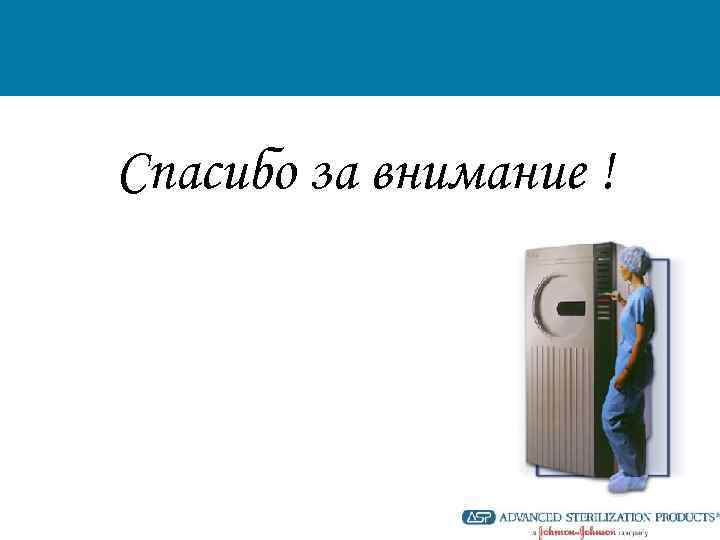

Спасибо за внимание !
