Нижегородский Военный Институт Инженерных Войск Кафедра электроснабжения Кафедра Курсовой проект по дисциплине «Надежность электроснабжения» Тема: «Расчет показателей надежности системы электроснабжения потребителей»

Курсовой проект состоит: - Пояснительная записка (49 листов) - Графическая часть (2 листа формата А 1) - Презентация

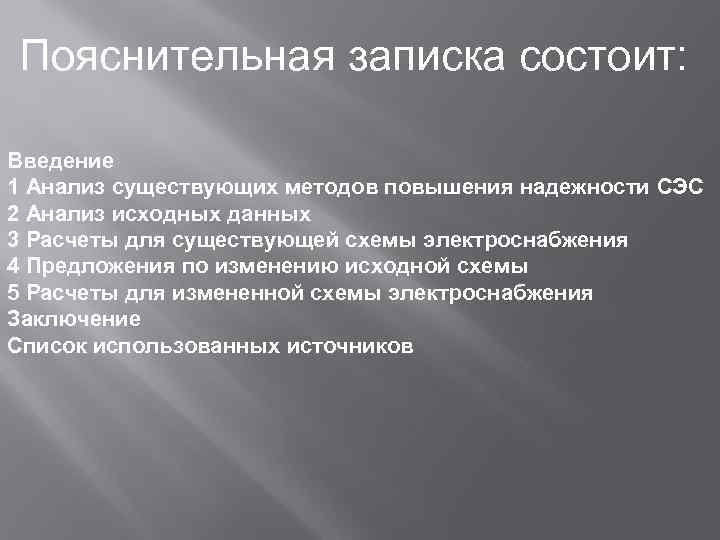

Пояснительная записка состоит: Введение 1 Анализ существующих методов повышения надежности СЭС 2 Анализ исходных данных 3 Расчеты для существующей схемы электроснабжения 4 Предложения по изменению исходной схемы 5 Расчеты для измененной схемы электроснабжения Заключение Список использованных источников

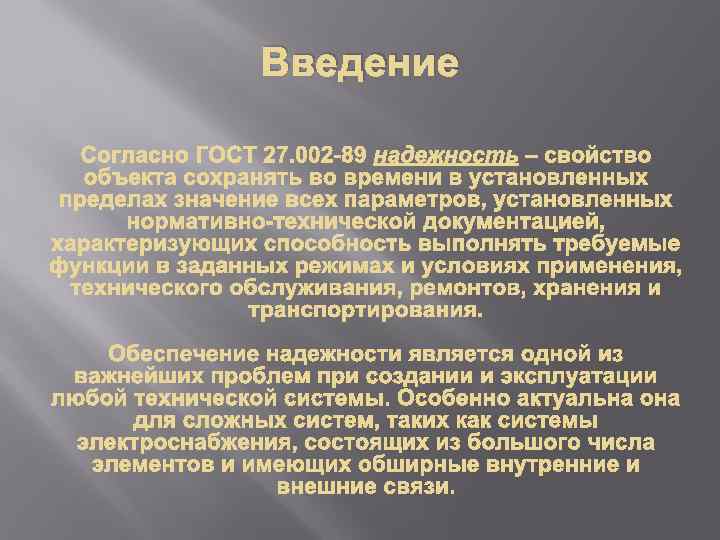

Введение

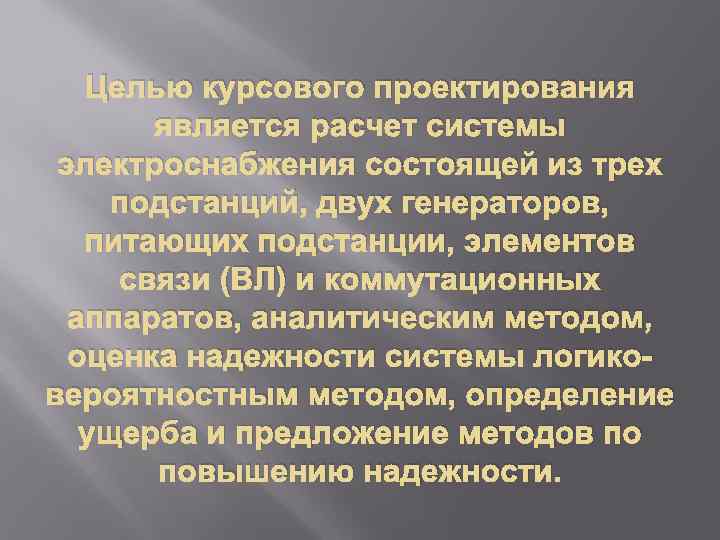

Целью курсового проектирования является расчет системы электроснабжения состоящей из трех подстанций, двух генераторов, питающих подстанции, элементов связи (ВЛ) и коммутационных аппаратов, аналитическим методом, оценка надежности системы логико вероятностным методом, определение ущерба и предложение методов по повышению надежности.

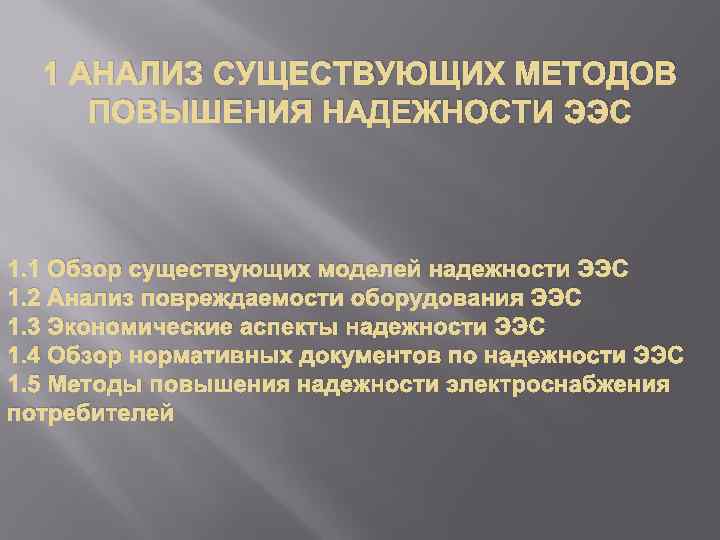

1 АНАЛИЗ СУЩЕСТВУЮЩИХ МЕТОДОВ ПОВЫШЕНИЯ НАДЕЖНОСТИ ЭЭС 1. 1 Обзор существующих моделей надежности ЭЭС 1. 2 Анализ повреждаемости оборудования ЭЭС 1. 3 Экономические аспекты надежности ЭЭС 1. 4 Обзор нормативных документов по надежности ЭЭС 1. 5 Методы повышения надежности электроснабжения потребителей

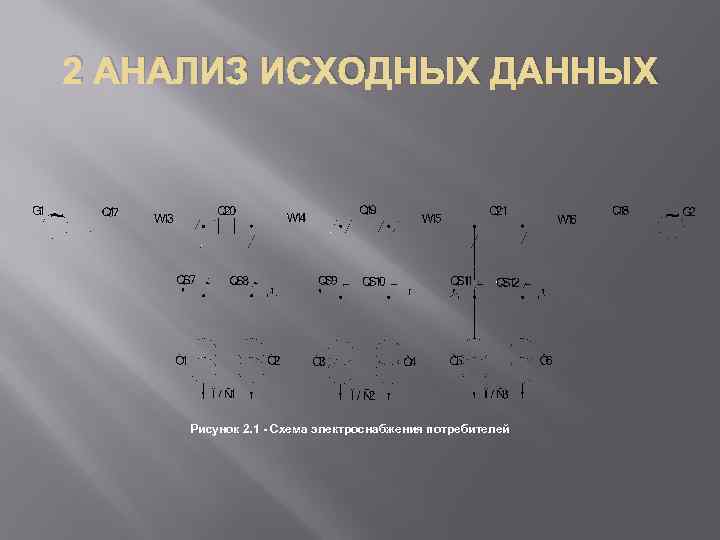

2 АНАЛИЗ ИСХОДНЫХ ДАННЫХ Рисунок 2. 1 Схема электроснабжения потребителей

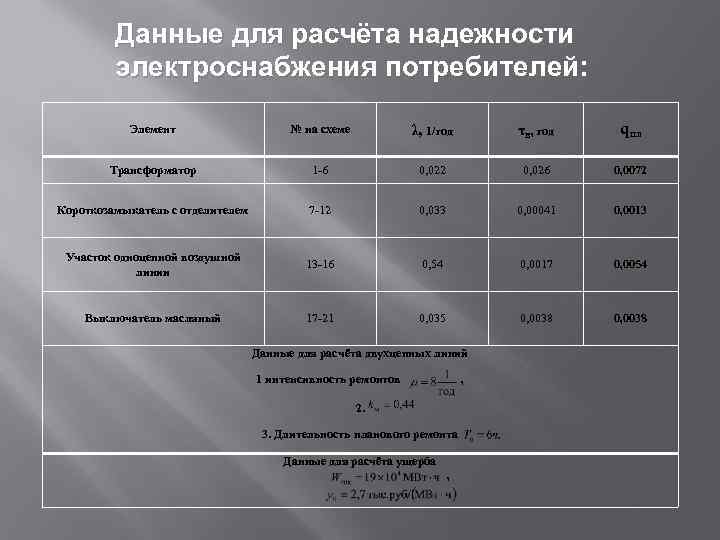

Данные для расчёта надежности электроснабжения потребителей: Элемент № на схеме λ, 1/год τВ, год q. ПЛ Трансформатор 1 -6 0, 022 0, 026 0, 0072 Короткозамыкатель с отделителем 7 -12 0, 033 0, 00041 0, 0013 Участок одноцепной воздушной линии 13 -16 0, 54 0, 0017 0, 0054 Выключатель масляный 17 -21 0, 035 0, 0038 Данные для расчёта двухцепных линий 1 интенсивность ремонтов , 2. 3. Длительность планового ремонта Данные для расчёта ущерба ,

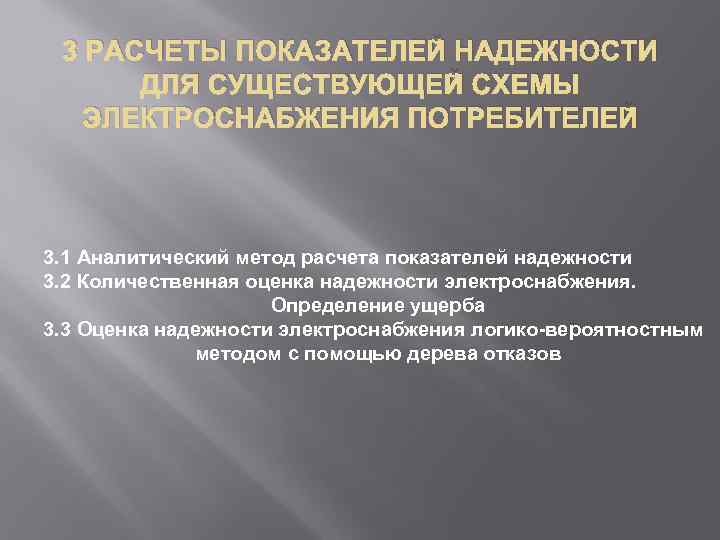

3 РАСЧЕТЫ ПОКАЗАТЕЛЕЙ НАДЕЖНОСТИ ДЛЯ СУЩЕСТВУЮЩЕЙ СХЕМЫ ЭЛЕКТРОСНАБЖЕНИЯ ПОТРЕБИТЕЛЕЙ 3. 1 Аналитический метод расчета показателей надежности 3. 2 Количественная оценка надежности электроснабжения. Определение ущерба 3. 3 Оценка надежности электроснабжения логико вероятностным методом с помощью дерева отказов

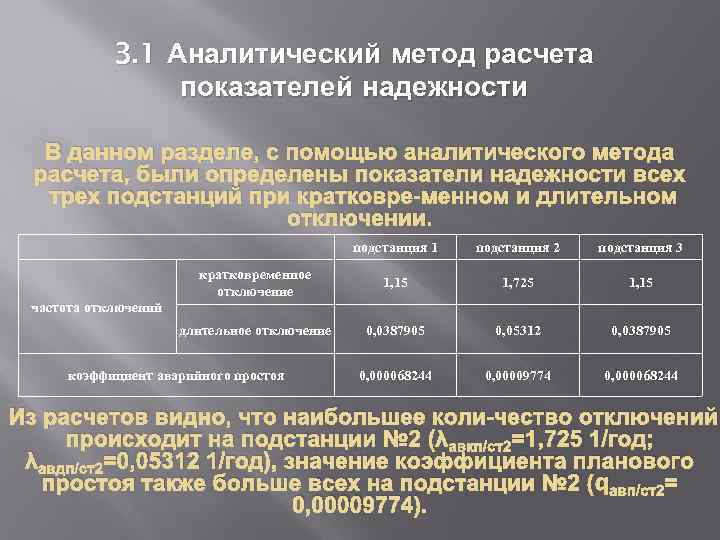

3. 1 Аналитический метод расчета показателей надежности В данном разделе, с помощью аналитического метода расчета, были определены показатели надежности всех трех подстанций при кратковре менном и длительном отключении. подстанция 1 подстанция 2 подстанция 3 кратковременное отключение 1, 15 1, 725 1, 15 длительное отключение 0, 0387905 0, 05312 0, 0387905 0, 000068244 0, 00009774 0, 000068244 частота отключений коэффициент аварийного простоя Из расчетов видно, что наибольшее коли чество отключений происходит на подстанции № 2 (λавкп/ст2=1, 725 1/год; λавдп/ст2=0, 05312 1/год), значение коэффициента планового простоя также больше всех на подстанции № 2 (qавп/ст2= 0, 00009774).

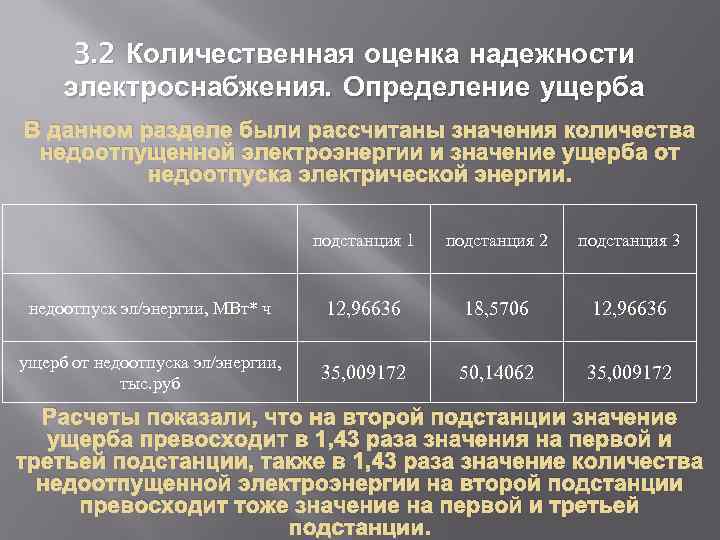

3. 2 Количественная оценка надежности электроснабжения. Определение ущерба В данном разделе были рассчитаны значения количества недоотпущенной электроэнергии и значение ущерба от недоотпуска электрической энергии. подстанция 1 подстанция 2 подстанция 3 недоотпуск эл/энергии, МВт* ч 12, 96636 18, 5706 12, 96636 ущерб от недоотпуска эл/энергии, тыс. руб 35, 009172 50, 14062 35, 009172 Расчеты показали, что на второй подстанции значение ущерба превосходит в 1, 43 раза значения на первой и третьей подстанции, также в 1, 43 раза значение количества недоотпущенной электроэнергии на второй подстанции превосходит тоже значение на первой и третьей подстанции

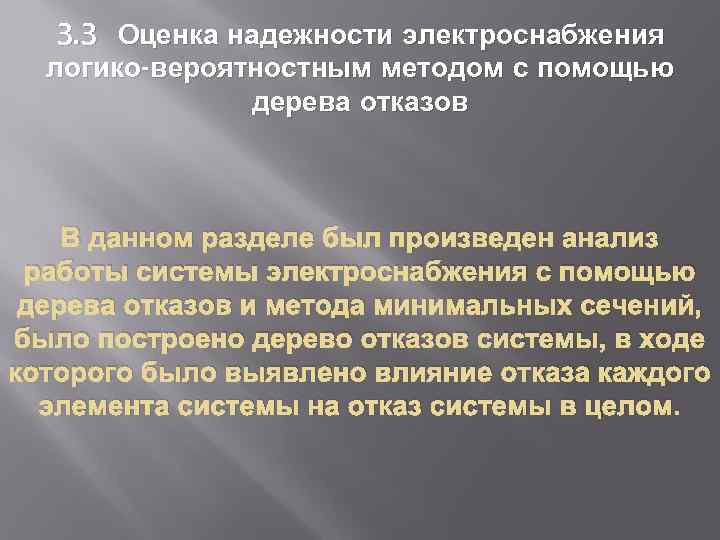

3. 3 Оценка надежности электроснабжения логико-вероятностным методом с помощью дерева отказов В данном разделе был произведен анализ работы системы электроснабжения с помощью дерева отказов и метода минимальных сечений, было построено дерево отказов системы, в ходе которого было выявлено влияние отказа каждого элемента системы на отказ системы в целом.

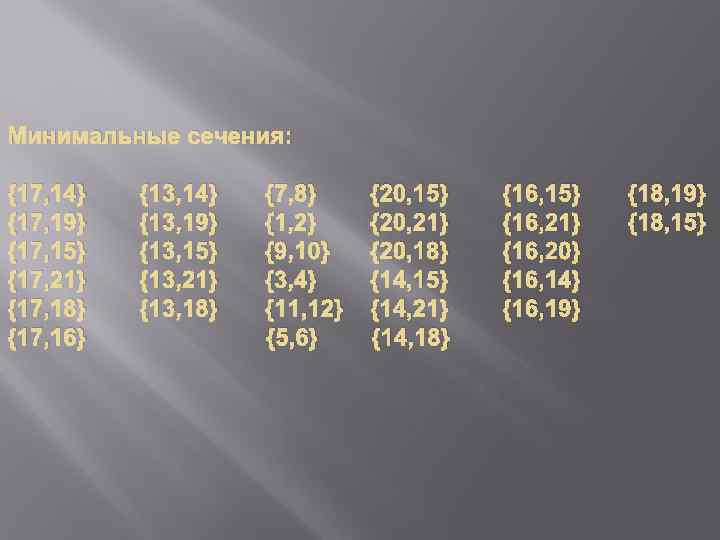

Минимальные сечения: {17, 14} {17, 19} {17, 15} {17, 21} {17, 18} {17, 16} {13, 14} {13, 19} {13, 15} {13, 21} {13, 18} {7, 8} {1, 2} {9, 10} {3, 4} {11, 12} {5, 6} {20, 15} {20, 21} {20, 18} {14, 15} {14, 21} {14, 18} {16, 15} {16, 21} {16, 20} {16, 14} {16, 19} {18, 15}

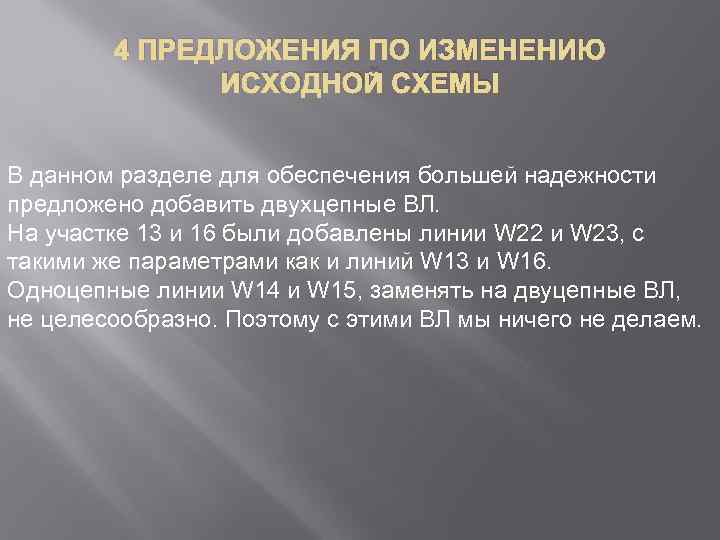

4 ПРЕДЛОЖЕНИЯ ПО ИЗМЕНЕНИЮ ИСХОДНОЙ СХЕМЫ В данном разделе для обеспечения большей надежности предложено добавить двухцепные ВЛ. На участке 13 и 16 были добавлены линии W 22 и W 23, с такими же параметрами как и линий W 13 и W 16. Одноцепные линии W 14 и W 15, заменять на двуцепные ВЛ, не целесообразно. Поэтому с этими ВЛ мы ничего не делаем.

Рисунок 4. 1 – Преобразованная схема электроснабжения потребителей

5 РАСЧЕТЫ ПОКАЗАТЕЛЕЙ НАДЕЖНОСТИ ДЛЯ ИЗМЕНЕННОЙ СХЕМЫ ЭЛЕКТРОСНАБЖЕНИЯ ПОТРЕБИТЕЛЕЙ 5. 1 Аналитический метод расчета показателей надежности 5. 2 Количественная оценка надежности электроснабжения. Определение ущерба 5. 3 Оценка надежности электроснабжения логико вероятностным методом с помощью дерева отказов

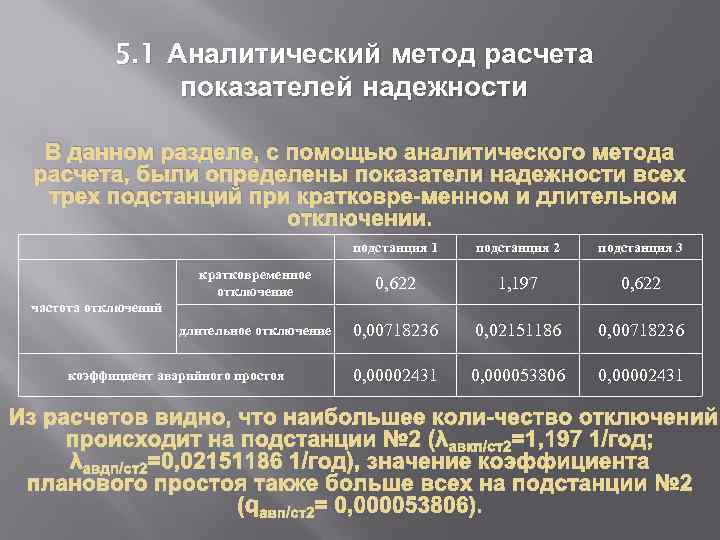

5. 1 Аналитический метод расчета показателей надежности В данном разделе, с помощью аналитического метода расчета, были определены показатели надежности всех трех подстанций при кратковре менном и длительном отключении. подстанция 1 подстанция 2 подстанция 3 кратковременное отключение 0, 622 1, 197 0, 622 длительное отключение 0, 00718236 0, 02151186 0, 00718236 0, 00002431 0, 000053806 0, 00002431 частота отключений коэффициент аварийного простоя

5. 2 Количественная оценка надежности электроснабжения. Определение ущерба В данном разделе были рассчитаны значения количества недоотпущенной электроэнергии и значение ущерба от недоотпуска электрической энергии. подстанция 1 подстанция 2 подстанция 3 недоотпуск эл/энергии, МВт* ч 4, 6189 10, 22314 4, 6189 ущерб от недоотпуска эл/энергии, тыс. руб 12, 47103 27, 602478 12, 47103

5. 3 Оценка надежности электроснабжения логико-вероятностным методом с помощью дерева отказов В данном разделе был произведен анализ работы системы электроснабжения с помощью дерева отказов и метода минимальных сечений, было построено дерево отказов системы, в ходе которого было выявлено влияние отказа каждого элемента системы на отказ системы в целом.

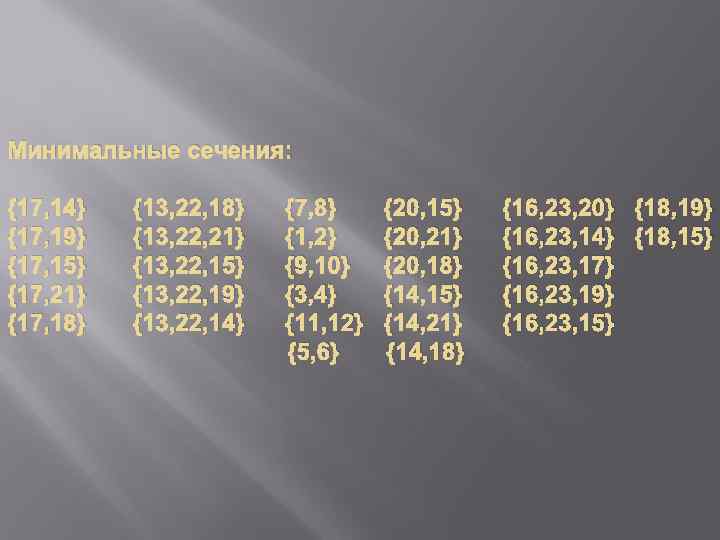

Минимальные сечения: {17, 14} {17, 19} {17, 15} {17, 21} {17, 18} {13, 22, 21} {13, 22, 15} {13, 22, 19} {13, 22, 14} {7, 8} {1, 2} {9, 10} {3, 4} {11, 12} {5, 6} {20, 15} {20, 21} {20, 18} {14, 15} {14, 21} {14, 18} {16, 23, 20} {18, 19} {16, 23, 14} {18, 15} {16, 23, 17} {16, 23, 19} {16, 23, 15}

Заключение В ходе работы над данным курсовым проектом были рассмотрены вопросы об зора и оценки существующих моделей надежности систем электроснабжения потребителей, анализ повреждаемости электрического оборудования электро станций и сетей, анализ методов повышения надежности ЭЭС, были затро нуты экономические аспекты надежности ЭЭС. Была оценена надёжность схемы электроснабжения логико вероятностным методом с помощью дерева отказов. Был произведен расчет показа телей надежности схемы электроснабжения потребителей аналитическим методом системы электроснабжения. Был рассчитан ущерб от недоотпуска электрической энергии. Также в курсовом проекте были рассмотрены методы повышения надежности электроснабжения системы, в ходе которых в схему на двух участках были введены двухцепные линии вместо одноцепных, в результате чего в доработанной схеме уменьшилась частота аварийных отключений примерно на 50%, коэффициент аварийного простоя , а также значение ущерба от недоотпуска электриче ской энергии уменьшились примерно на 60%. Это показывает, что вариант с доработанной схемой электроснабжения выглядит более предпочтительным с точки зрения надежности и является более выгодным с экономической точки зрения.

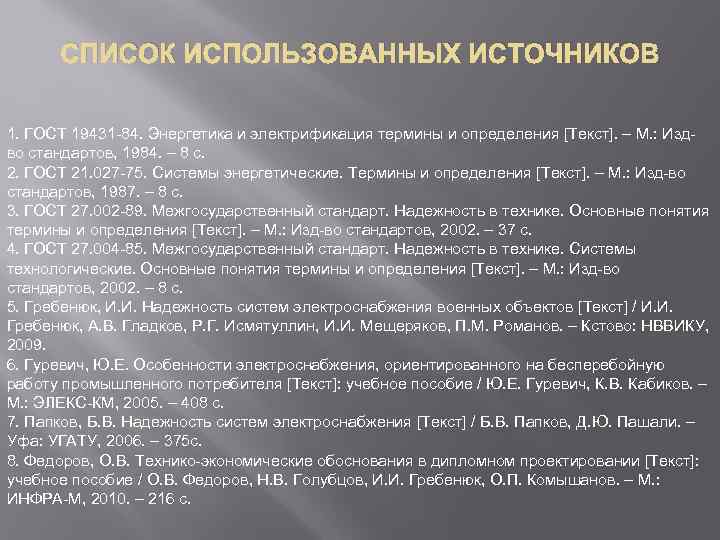

СПИСОК ИСПОЛЬЗОВАННЫХ ИСТОЧНИКОВ 1. ГОСТ 19431 -84. Энергетика и электрификация термины и определения [Текст]. – М. : Издво стандартов, 1984. – 8 с. 2. ГОСТ 21. 027 -75. Системы энергетические. Термины и определения [Текст]. – М. : Изд-во стандартов, 1987. – 8 с. 3. ГОСТ 27. 002 -89. Межгосударственный стандарт. Надежность в технике. Основные понятия термины и определения [Текст]. – М. : Изд-во стандартов, 2002. – 37 с. 4. ГОСТ 27. 004 -85. Межгосударственный стандарт. Надежность в технике. Системы технологические. Основные понятия термины и определения [Текст]. – М. : Изд-во стандартов, 2002. – 8 с. 5. Гребенюк, И. И. Надежность систем электроснабжения военных объектов [Текст] / И. И. Гребенюк, А. В. Гладков, Р. Г. Исмятуллин, И. И. Мещеряков, П. М. Романов. – Кстово: НВВИКУ, 2009. 6. Гуревич, Ю. Е. Особенности электроснабжения, ориентированного на бесперебойную работу промышленного потребителя [Текст]: учебное пособие / Ю. Е. Гуревич, К. В. Кабиков. – М. : ЭЛЕКС-КМ, 2005. – 408 с. 7. Папков, Б. В. Надежность систем электроснабжения [Текст] / Б. В. Папков, Д. Ю. Пашали. – Уфа: УГАТУ, 2006. – 375 с. 8. Федоров, О. В. Технико-экономические обоснования в дипломном проектировании [Текст]: учебное пособие / О. В. Федоров, Н. В. Голубцов, И. И. Гребенюк, О. П. Комышанов. – М. : ИНФРА-М, 2010. – 216 с.
