> Нивелир Н-3 (Параметры страницы 25. 4 · 19. 05, альбомная). Нивелир Н-3 (Параметры страницы 25. 4 · 19. 05, альбомная). Методические указания к лабораторным занятиям. (Устройство нивелира, измерение превышений, поверки и юстировки). Пономаренко В. В. , Краснов К. В. , Загарина М. С. Пенза 2011 г.

>Нивелир Н-3 относится к техническим нивелирам, предназначенным для выполнения инженерно- технических работ. По конструкции Нивелир Н-3 относится к техническим нивелирам, предназначенным для выполнения инженерно- технических работ. По конструкции нивелир Н-3 относится к нивелирам, визирная ось которых, устанавливается в горизонтальное положение при помощи цилиндрического уровня.

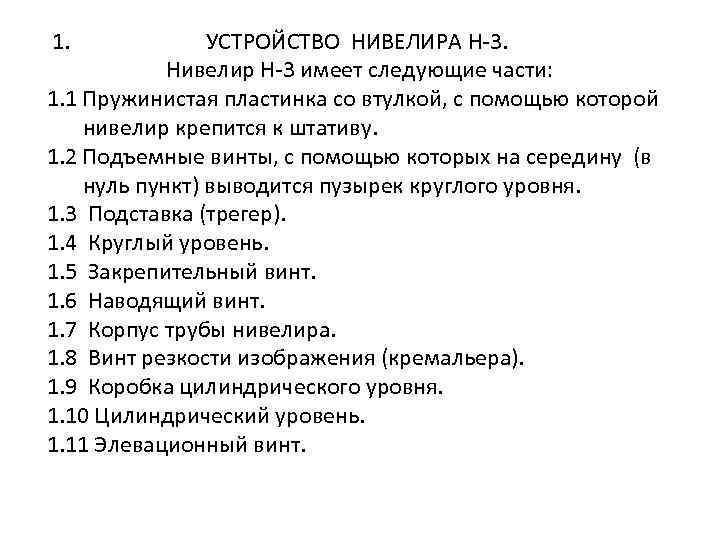

>1. УСТРОЙСТВО НИВЕЛИРА Н-3. Нивелир Н-3 имеет следующие части: 1. УСТРОЙСТВО НИВЕЛИРА Н-3. Нивелир Н-3 имеет следующие части: 1. 1 Пружинистая пластинка со втулкой, с помощью которой нивелир крепится к штативу. 1. 2 Подъемные винты, с помощью которых на середину (в нуль пункт) выводится пузырек круглого уровня. 1. 3 Подставка (трегер). 1. 4 Круглый уровень. 1. 5 Закрепительный винт. 1. 6 Наводящий винт. 1. 7 Корпус трубы нивелира. 1. 8 Винт резкости изображения (кремальера). 1. 9 Коробка цилиндрического уровня. 1. 10 Цилиндрический уровень. 1. 11 Элевационный винт.

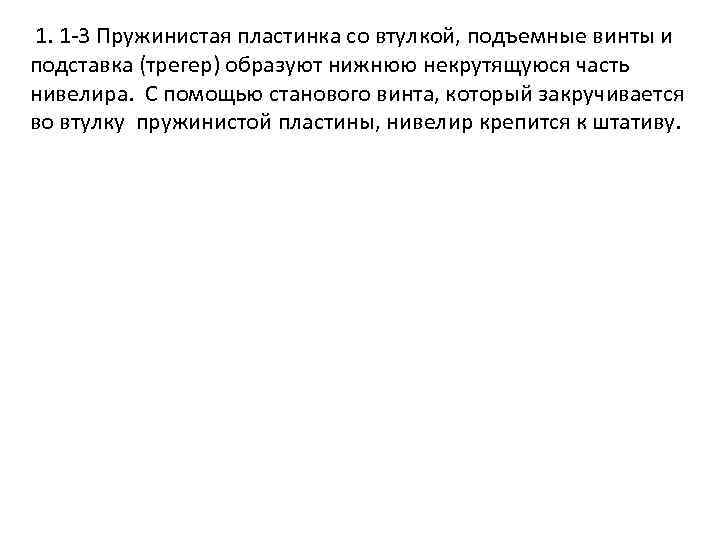

>1. 1 -3 Пружинистая пластинка со втулкой, подъемные винты и подставка (трегер) образуют нижнюю 1. 1 -3 Пружинистая пластинка со втулкой, подъемные винты и подставка (трегер) образуют нижнюю некрутящуюся часть нивелира. С помощью станового винта, который закручивается во втулку пружинистой пластины, нивелир крепится к штативу.

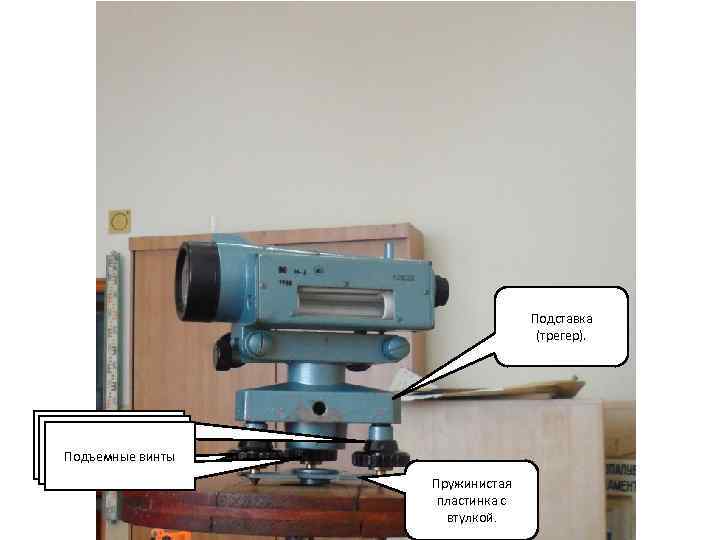

> Подставка (трегер). Подставка (трегер). Подъемные винты Пружинистая пластинка с втулкой.

> Подставка (трегер). Подъемные винты Подставка (трегер). Подъемные винты Пружинистая пластинка с втулкой.

> Пружинистая Подъемный винт пластинка с Пружинистая Подъемный винт пластинка с втулкой. Подставка (трегер). втулка

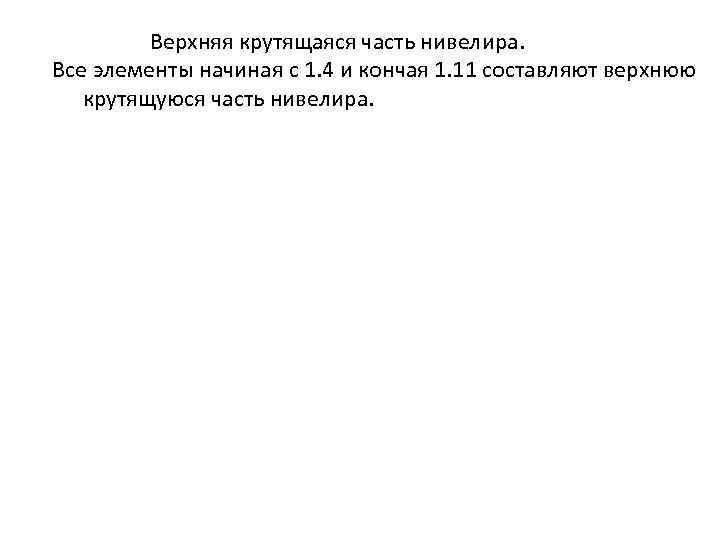

> Верхняя крутящаяся часть нивелира. Все элементы начиная с 1. 4 и Верхняя крутящаяся часть нивелира. Все элементы начиная с 1. 4 и кончая 1. 11 составляют верхнюю крутящуюся часть нивелира.

>Круглый уровень Исправительные Юстировочные винты круглого уровня Круглый уровень Исправительные Юстировочные винты круглого уровня

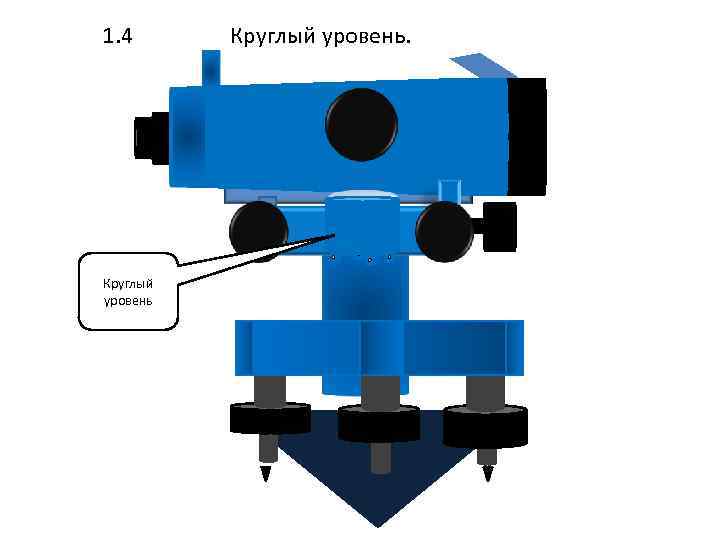

>1. 4 Круглый уровень 1. 4 Круглый уровень

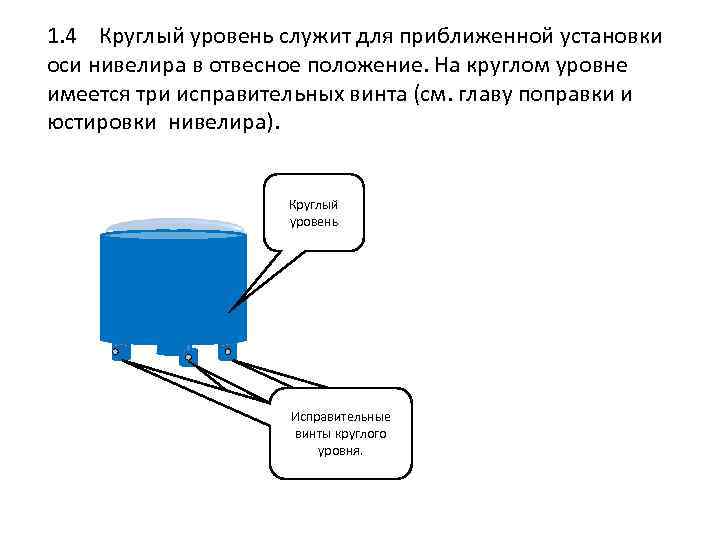

>1. 4 Круглый уровень служит для приближенной установки оси нивелира в отвесное положение. На 1. 4 Круглый уровень служит для приближенной установки оси нивелира в отвесное положение. На круглом уровне имеется три исправительных винта (см. главу поправки и юстировки нивелира). Круглый уровень Исправительные винты круглого уровня.

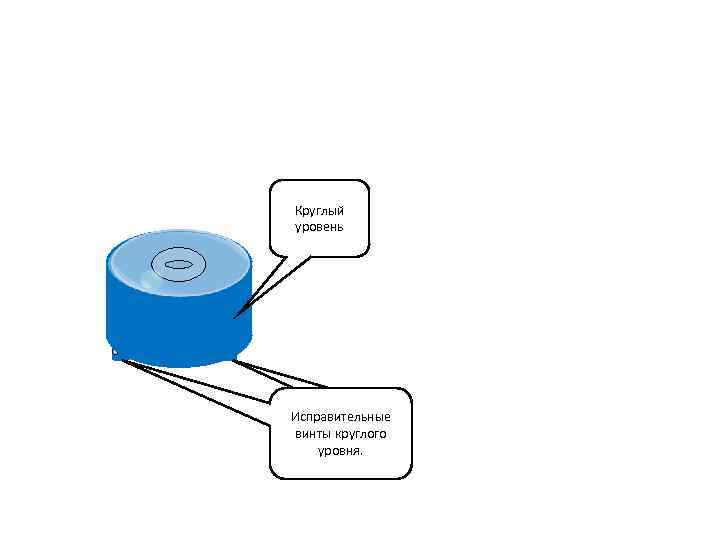

>Круглый уровень Исправительные винты круглого уровня. Круглый уровень Исправительные винты круглого уровня.

> Зрительная труба Кремальера Зрительная труба Кремальера Закрепительный винт. Элевационный винт Наводящий винт

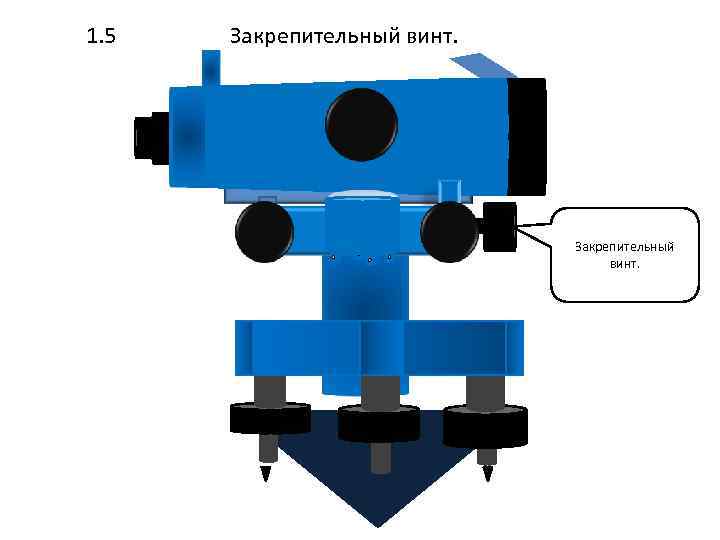

>1. 5 Закрепительный винт. Закрепительный 1. 5 Закрепительный винт. Закрепительный винт.

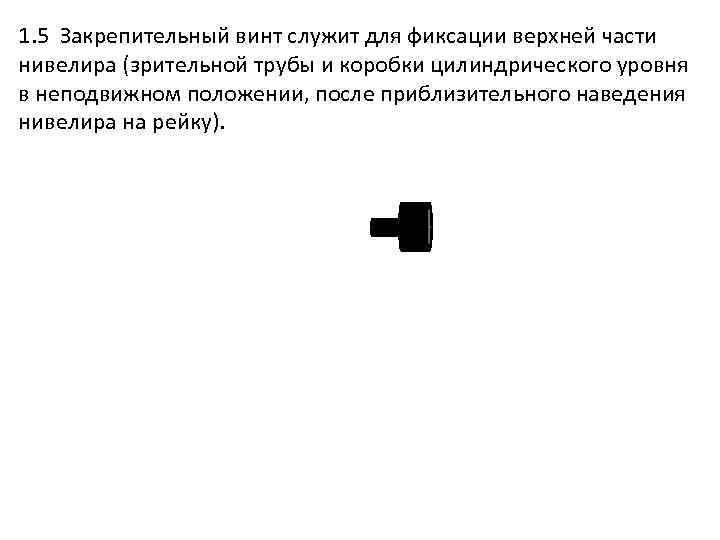

>1. 5 Закрепительный винт служит для фиксации верхней части нивелира (зрительной трубы и коробки 1. 5 Закрепительный винт служит для фиксации верхней части нивелира (зрительной трубы и коробки цилиндрического уровня в неподвижном положении, после приблизительного наведения нивелира на рейку).

>1. 6 Наводящий винт. Наводящий винт 1. 6 Наводящий винт. Наводящий винт

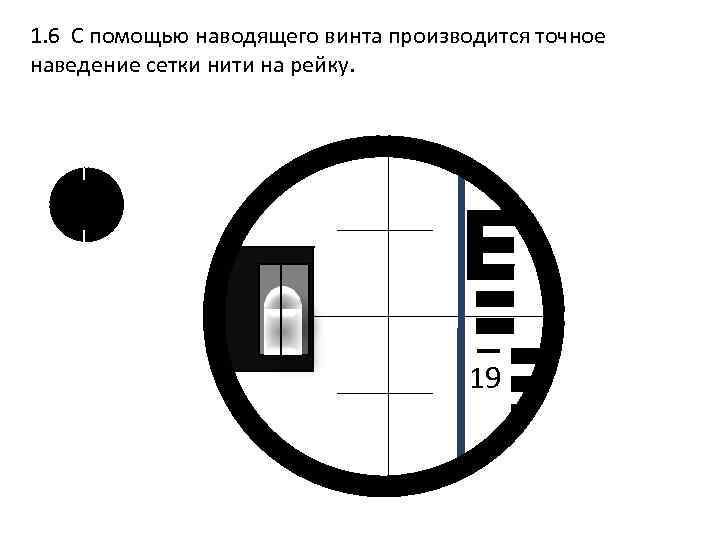

>1. 6 С помощью наводящего винта производится точное наведение сетки нити на рейку. 1. 6 С помощью наводящего винта производится точное наведение сетки нити на рейку. 19

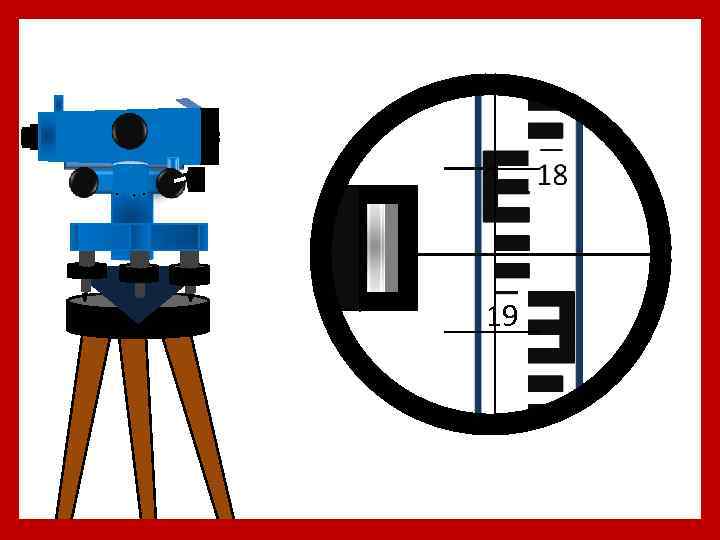

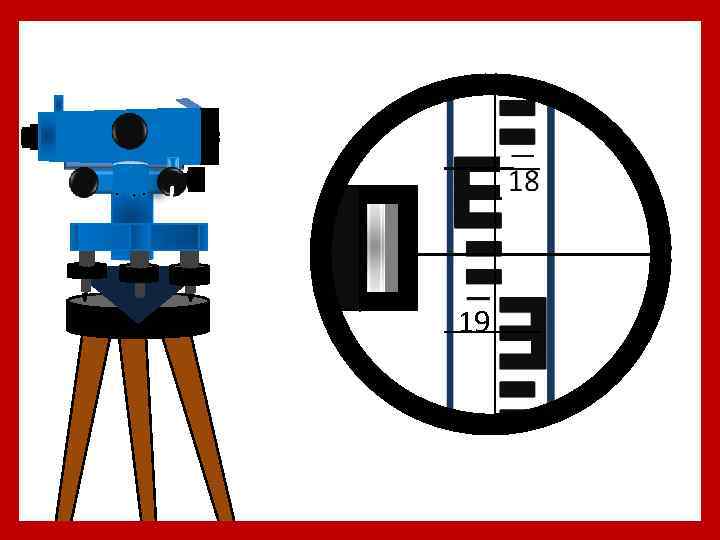

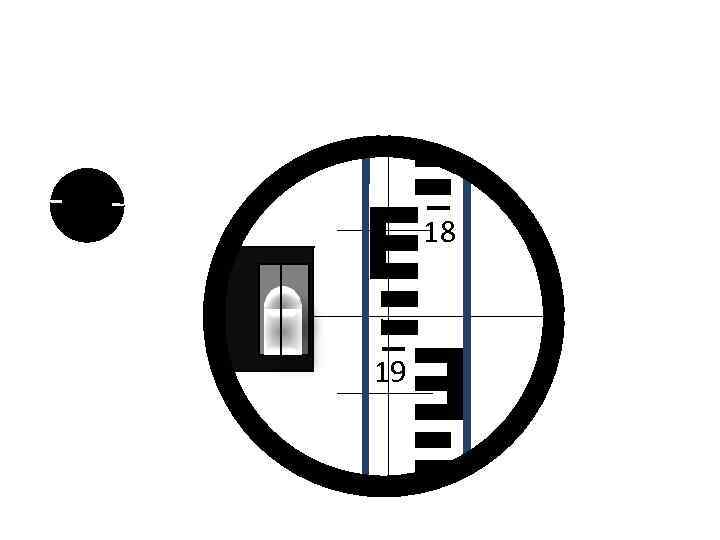

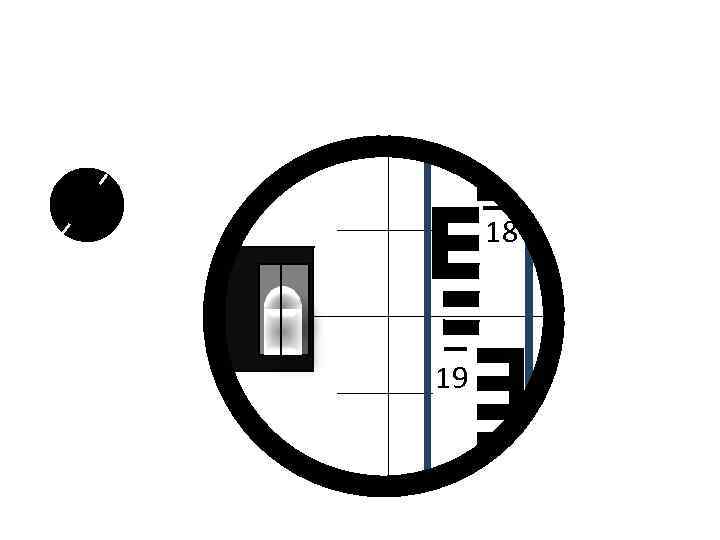

> 18 19 18 19

>1. 7 Зрительная труба. Зрительная труба 1. 7 Зрительная труба. Зрительная труба

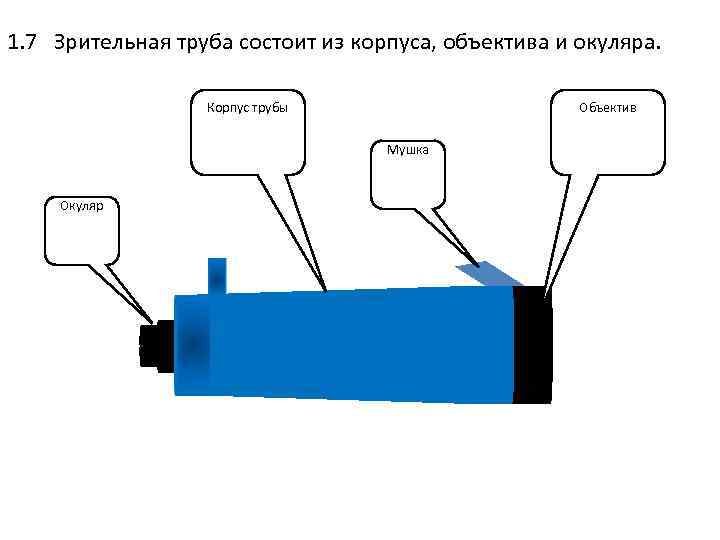

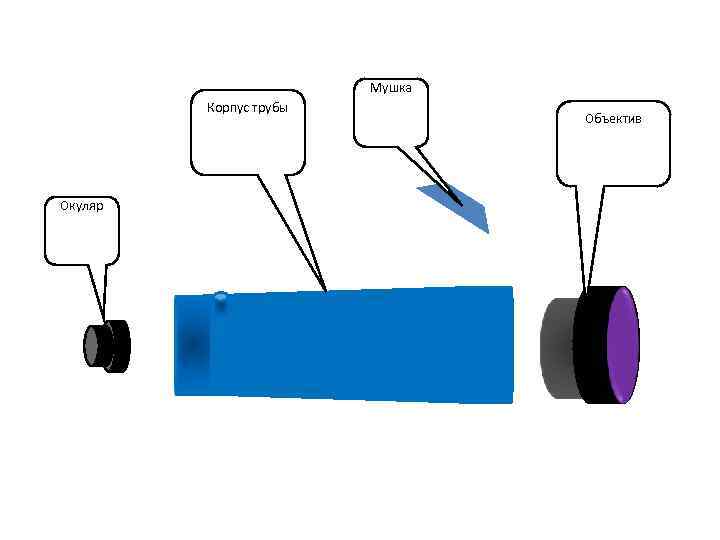

>1. 7 Зрительная труба состоит из корпуса, объектива и окуляра. 1. 7 Зрительная труба состоит из корпуса, объектива и окуляра. Корпус трубы Объектив Мушка Окуляр

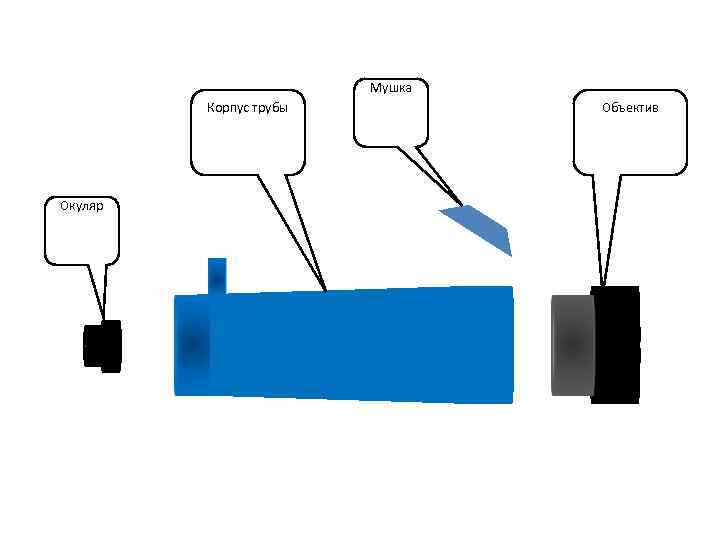

> Мушка Корпус трубы Объектив Окуляр Мушка Корпус трубы Объектив Окуляр

> Мушка Корпус трубы Мушка Корпус трубы Объектив Окуляр

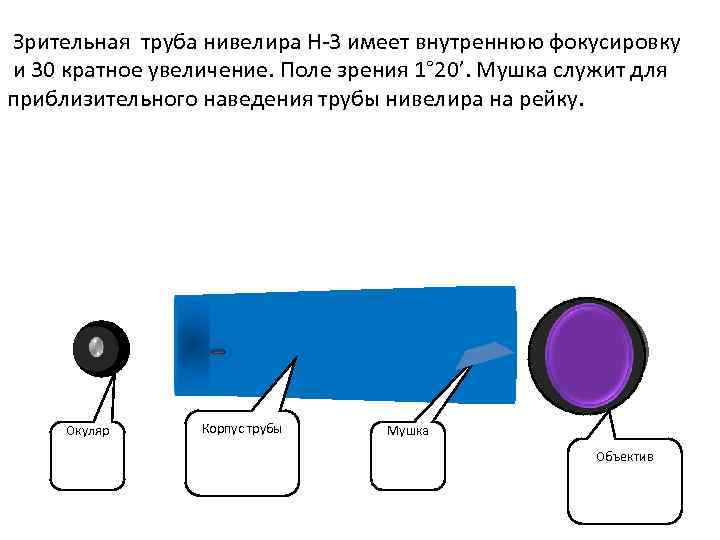

>Зрительная труба нивелира Н-3 имеет внутреннюю фокусировку и 30 кратное увеличение. Поле зрения 1° Зрительная труба нивелира Н-3 имеет внутреннюю фокусировку и 30 кратное увеличение. Поле зрения 1° 20’. Мушка служит для приблизительного наведения трубы нивелира на рейку. Окуляр Корпус трубы Мушка Объектив

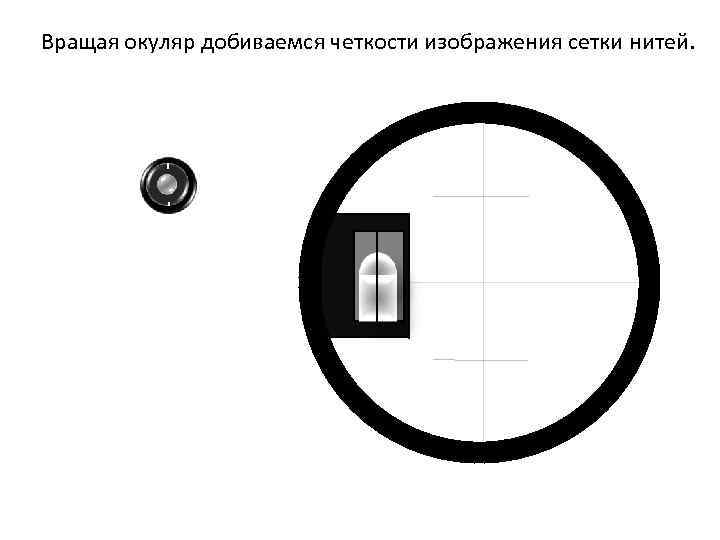

>Вращая окуляр добиваемся четкости изображения сетки нитей. Вращая окуляр добиваемся четкости изображения сетки нитей.

>1. 8 Винт резкости (кремальера). Кремальера 1. 8 Винт резкости (кремальера). Кремальера

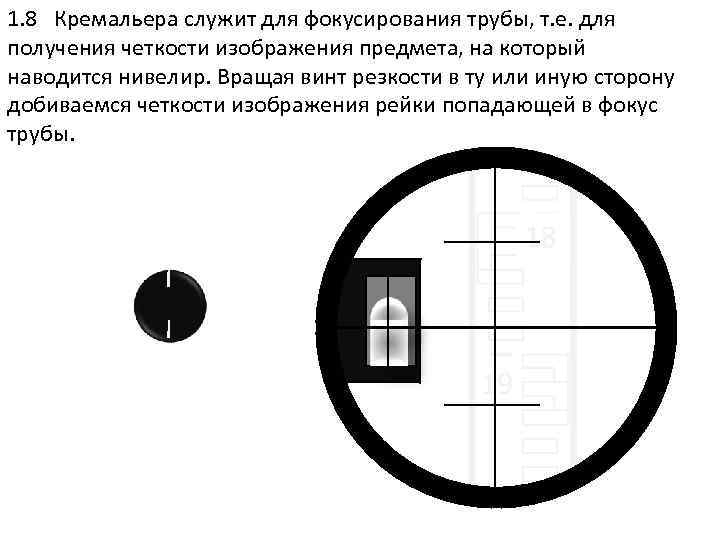

>1. 8 Кремальера служит для фокусирования трубы, т. е. для получения четкости изображения предмета, 1. 8 Кремальера служит для фокусирования трубы, т. е. для получения четкости изображения предмета, на который наводится нивелир. Вращая винт резкости в ту или иную сторону добиваемся четкости изображения рейки попадающей в фокус трубы. 19

>19 19

> Коробка цилиндрического уровня Коробка цилиндрического уровня Элевационный винт Цилиндрический уровень.

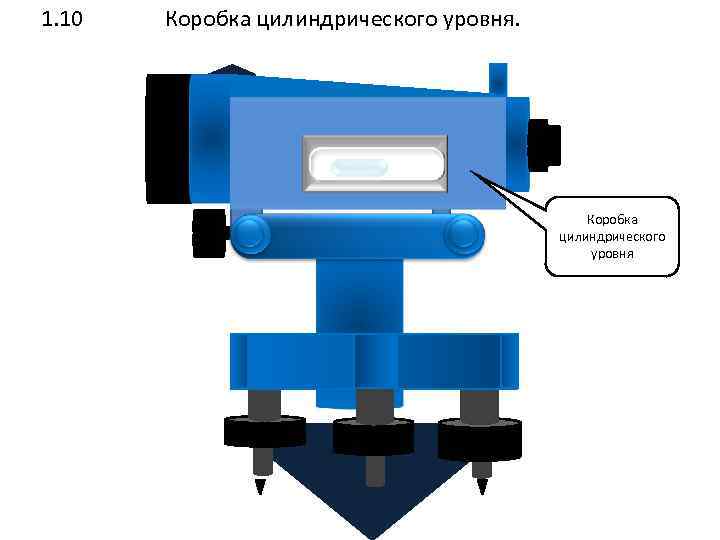

>1. 10 Коробка цилиндрического уровня. Коробка 1. 10 Коробка цилиндрического уровня. Коробка цилиндрического уровня

>1. 10, 1. 11 Цилиндрический уровень, элевационный винт. Элевационный 1. 10, 1. 11 Цилиндрический уровень, элевационный винт. Элевационный винт Цилиндрический уровень.

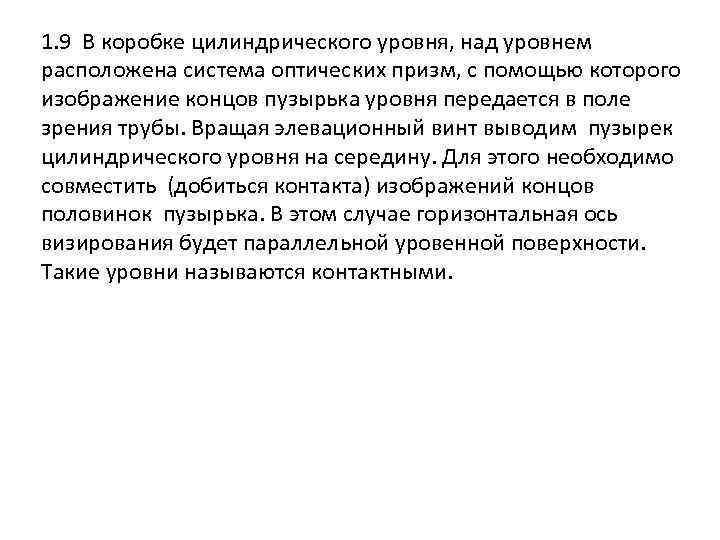

>1. 9 В коробке цилиндрического уровня, над уровнем расположена система оптических призм, с помощью 1. 9 В коробке цилиндрического уровня, над уровнем расположена система оптических призм, с помощью которого изображение концов пузырька уровня передается в поле зрения трубы. Вращая элевационный винт выводим пузырек цилиндрического уровня на середину. Для этого необходимо совместить (добиться контакта) изображений концов половинок пузырька. В этом случае горизонтальная ось визирования будет параллельной уровенной поверхности. Такие уровни называются контактными.

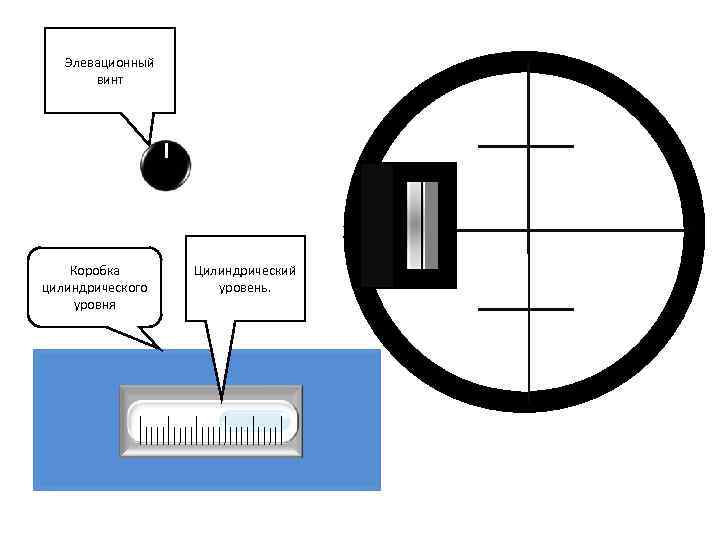

> Элевационный винт Коробка Цилиндрический цилиндрического уровень. уровня Элевационный винт Коробка Цилиндрический цилиндрического уровень. уровня

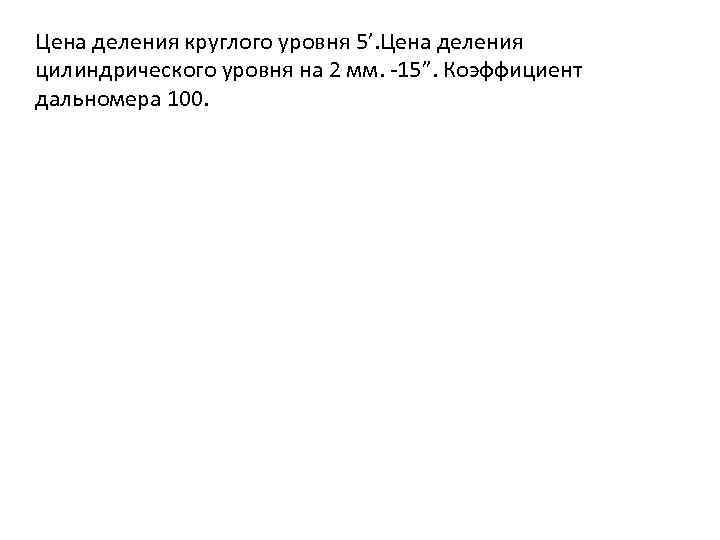

>Цена деления круглого уровня 5’. Цена деления цилиндрического уровня на 2 мм. -15”. Коэффициент Цена деления круглого уровня 5’. Цена деления цилиндрического уровня на 2 мм. -15”. Коэффициент дальномера 100.

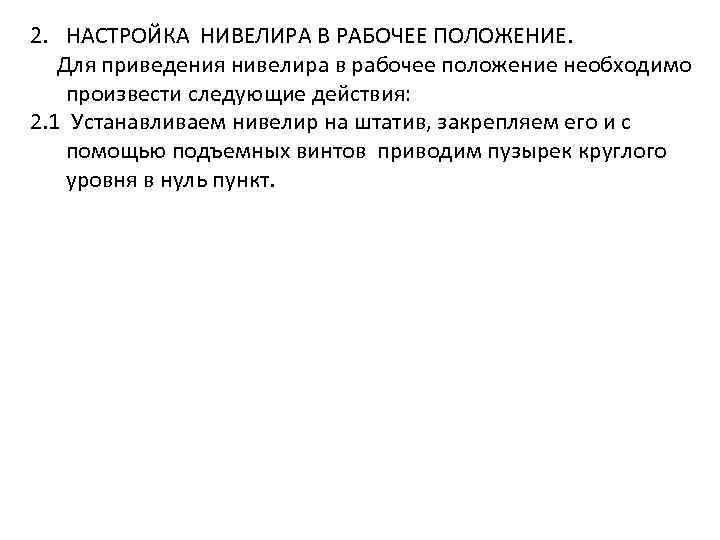

>2. НАСТРОЙКА НИВЕЛИРА В РАБОЧЕЕ ПОЛОЖЕНИЕ. Для приведения нивелира в рабочее положение необходимо произвести 2. НАСТРОЙКА НИВЕЛИРА В РАБОЧЕЕ ПОЛОЖЕНИЕ. Для приведения нивелира в рабочее положение необходимо произвести следующие действия: 2. 1 Устанавливаем нивелир на штатив, закрепляем его и с помощью подъемных винтов приводим пузырек круглого уровня в нуль пункт.

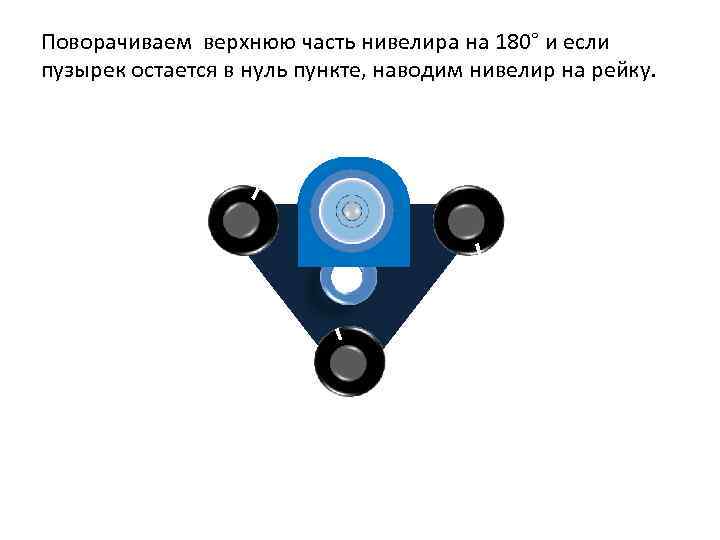

>Поворачиваем верхнюю часть нивелира на 180° и если пузырек остается в нуль пункте, наводим Поворачиваем верхнюю часть нивелира на 180° и если пузырек остается в нуль пункте, наводим нивелир на рейку.

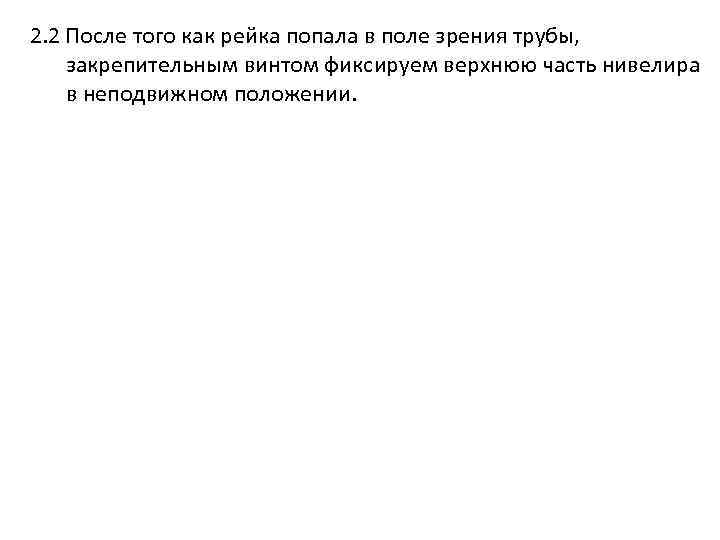

>2. 2 После того как рейка попала в поле зрения трубы, закрепительным винтом фиксируем 2. 2 После того как рейка попала в поле зрения трубы, закрепительным винтом фиксируем верхнюю часть нивелира в неподвижном положении.

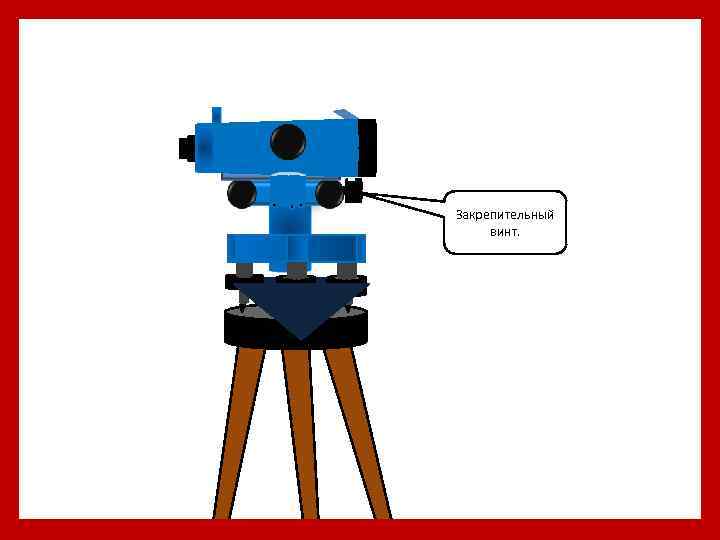

>Закрепительный винт. Закрепительный винт.

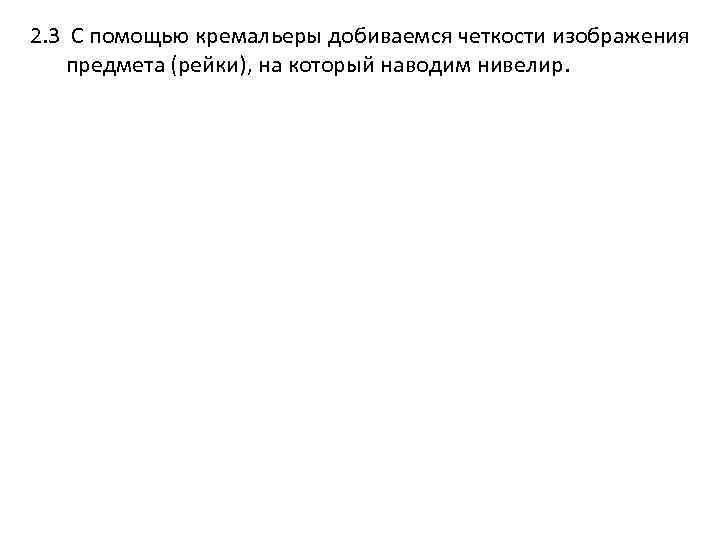

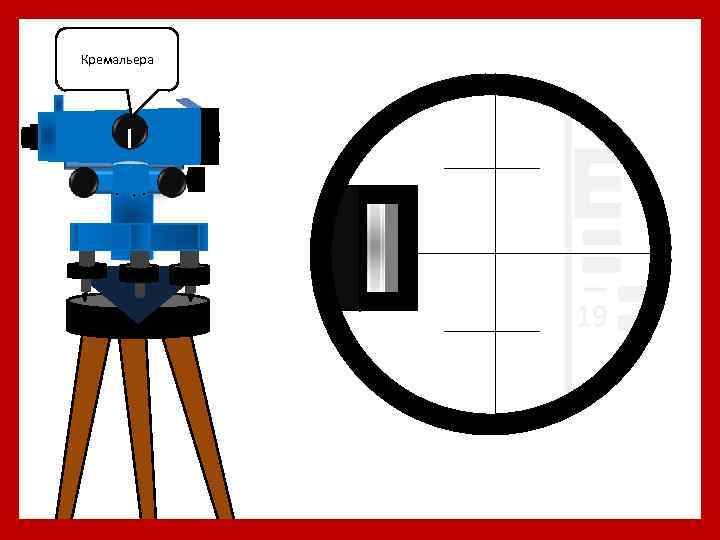

>2. 3 С помощью кремальеры добиваемся четкости изображения предмета (рейки), на который наводим нивелир. 2. 3 С помощью кремальеры добиваемся четкости изображения предмета (рейки), на который наводим нивелир.

>Кремальера Кремальера

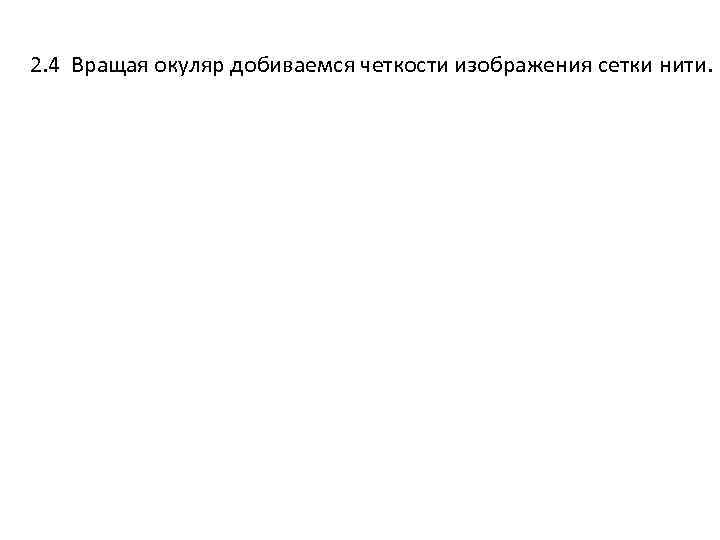

>2. 4 Вращая окуляр добиваемся четкости изображения сетки нити. 2. 4 Вращая окуляр добиваемся четкости изображения сетки нити.

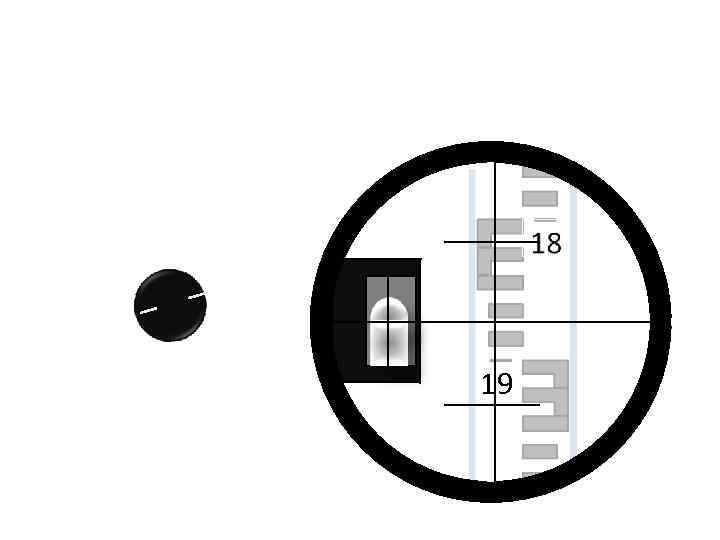

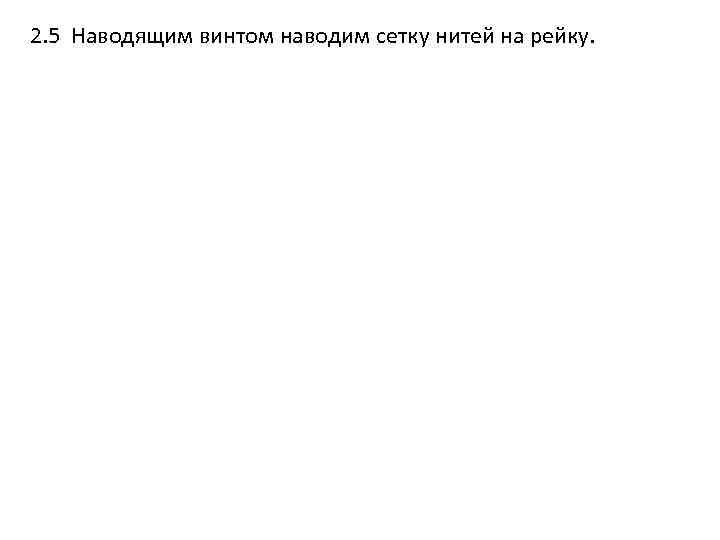

>2. 5 Наводящим винтом наводим сетку нитей на рейку. 2. 5 Наводящим винтом наводим сетку нитей на рейку.

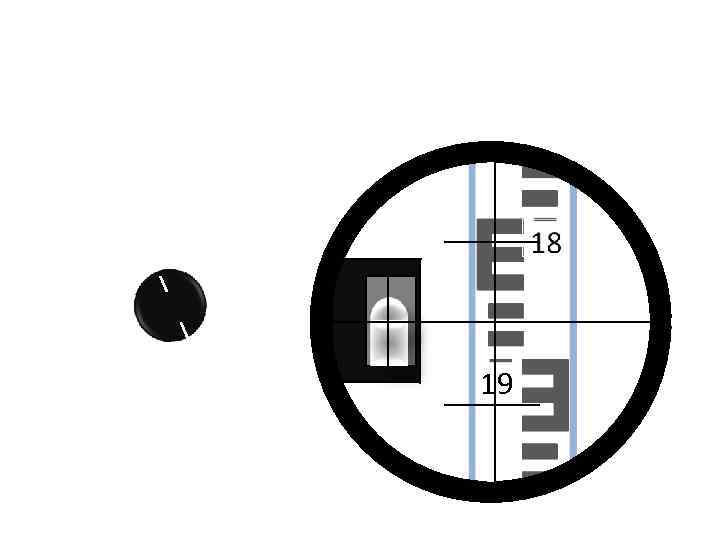

>19 19

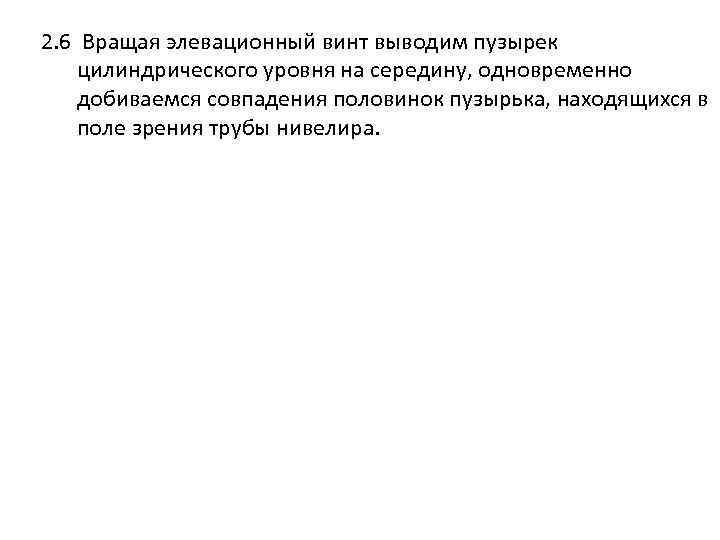

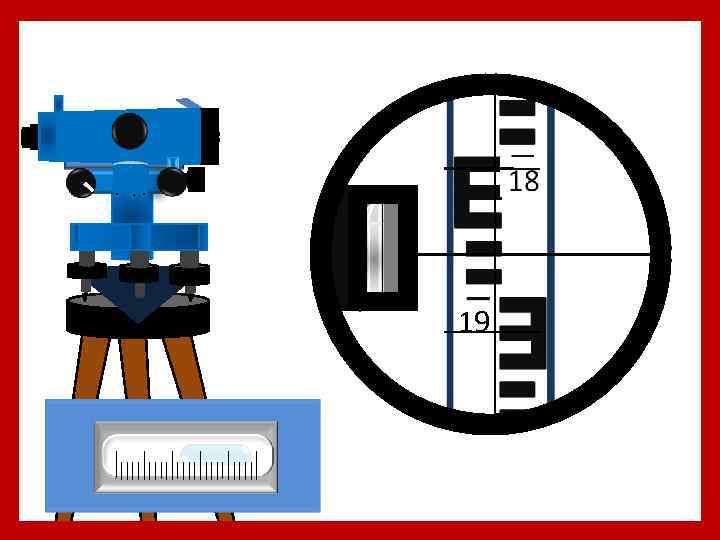

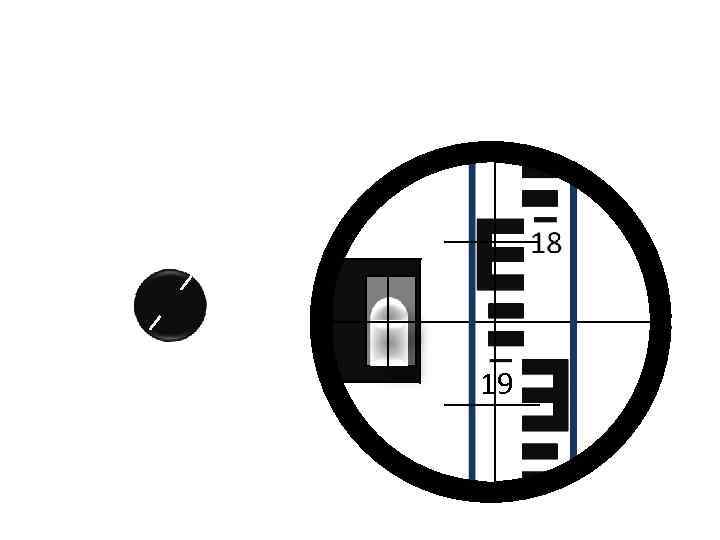

>2. 6 Вращая элевационный винт выводим пузырек цилиндрического уровня на середину, одновременно добиваемся совпадения 2. 6 Вращая элевационный винт выводим пузырек цилиндрического уровня на середину, одновременно добиваемся совпадения половинок пузырька, находящихся в поле зрения трубы нивелира.

>19 19
