НИУ «Белгородский государственный университет» www. bsu. edu. ru ФЕДЕРАЛЬНО-РЕГИОНАЛЬНЫЙ ЦЕНТР АЭРОКОСМИЧЕСКОГО И НАЗЕМНОГО МОНИТОРИНГА ОБЪЕКТОВ И ПРИРОДНЫХ РЕСУРСОВ Докладчик: Терёхин Э. А. Белгород 2011 г. E-mail: terekhin@bsu. edu. ru Телефон 8(4722) 30 -13 -72 8(4722) 30 -13 -70 © ФРЦ Аэрокосмического мониторинга Бел. ГУ 1

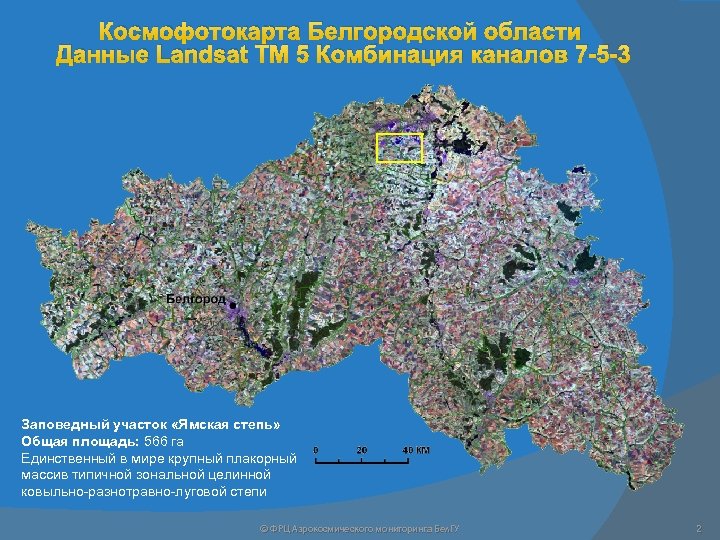

Космофотокарта Белгородской области Данные Landsat TM 5 Комбинация каналов 7 -5 -3 Заповедный участок «Ямская степь» Общая площадь: 566 га Единственный в мире крупный плакорный массив типичной зональной целинной ковыльно-разнотравно-луговой степи © ФРЦ Аэрокосмического мониторинга Бел. ГУ 2

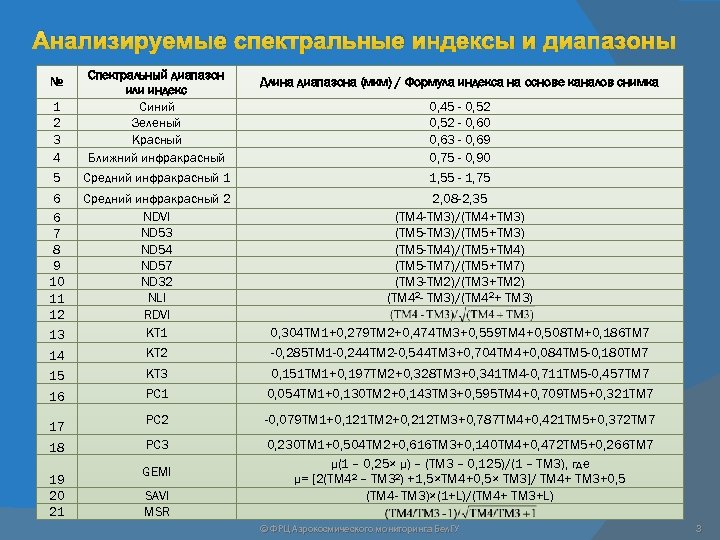

Анализируемые спектральные индексы и диапазоны 1 2 3 4 Спектральный диапазон или индекс Синий Зеленый Красный Ближний инфракрасный 5 Средний инфракрасный 1 1, 55 - 1, 75 6 6 7 8 9 10 11 12 2, 08 -2, 35 (TM 4 -TM 3)/(TM 4+TM 3) (TM 5 -TM 3)/(TM 5+TM 3) (TM 5 -TM 4)/(TM 5+TM 4) (TM 5 -TM 7)/(TM 5+TM 7) (TM 3 -TM 2)/(TM 3+TM 2) (TM 42 - TM 3)/(TM 42+ TM 3) 13 Средний инфракрасный 2 NDVI ND 53 ND 54 ND 57 ND 32 NLI RDVI KT 1 0, 304 TM 1+0, 279 TM 2+0, 474 TM 3+0, 559 TM 4+0, 508 TM+0, 186 TM 7 14 KT 2 -0, 285 TM 1 -0, 244 TM 2 -0, 544 TM 3+0, 704 TM 4+0, 084 TM 5 -0, 180 TM 7 15 KT 3 0, 151 TM 1+0, 197 TM 2+0, 328 TM 3+0, 341 TM 4 -0, 711 TM 5 -0, 457 TM 7 16 PC 1 0, 054 TM 1+0, 130 TM 2+0, 143 TM 3+0, 595 TM 4+0, 709 TM 5+0, 321 TM 7 PC 2 -0, 079 TM 1+0, 121 TM 2+0, 212 TM 3+0, 787 TM 4+0, 421 TM 5+0, 372 TM 7 PC 3 0, 230 TM 1+0, 504 TM 2+0, 616 TM 3+0, 140 TM 4+0, 472 TM 5+0, 266 TM 7 μ(1 – 0, 25× μ) – (TM 3 – 0, 125)/(1 – TM 3), где μ= [2(TM 42 – TM 32) +1, 5×TM 4+0, 5× TM 3]/ TM 4+ TM 3+0, 5 (TM 4 - TM 3)×(1+L)/(TM 4+ TM 3+L) № 17 18 19 20 21 GEMI SAVI MSR Длина диапазона (мкм) / Формула индекса на основе каналов снимка 0, 45 - 0, 52 - 0, 60 0, 63 - 0, 69 0, 75 - 0, 90 © ФРЦ Аэрокосмического мониторинга Бел. ГУ 3

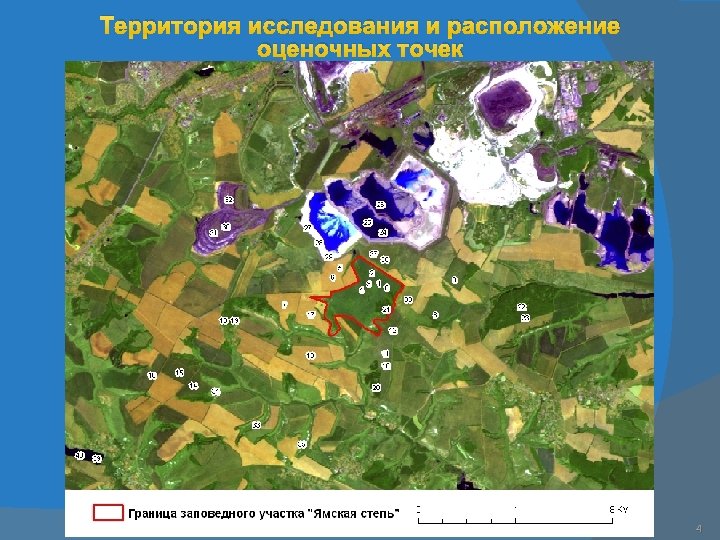

Территория исследования и расположение оценочных точек © ФРЦ Аэрокосмического мониторинга Бел. ГУ 4

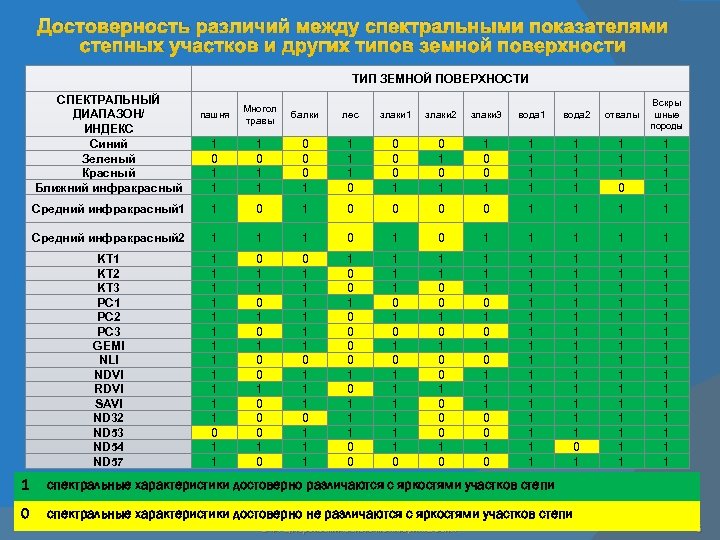

Достоверность различий между спектральными показателями степных участков и других типов земной поверхности ТИП ЗЕМНОЙ ПОВЕРХНОСТИ СПЕКТРАЛЬНЫЙ ДИАПАЗОН/ ИНДЕКС Синий Зеленый Красный Ближний инфракрасный Вскры шные Многол травы балки 1 0 1 1 0 0 1 0 1 1 0 0 1 1 1 0 1 1 Средний инфракрасный 1 1 0 0 0 0 1 1 Средний инфракрасный 2 1 1 1 0 1 1 1 KT 2 KT 3 PC 1 PC 2 PC 3 GEMI NLI NDVI RDVI SAVI ND 32 ND 53 ND 54 ND 57 1 1 1 0 1 1 0 1 0 0 1 1 1 1 0 0 0 0 1 1 1 0 1 0 1 1 0 0 1 0 0 0 1 1 1 0 1 0 1 1 1 0 0 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 пашня лес злаки 1 злаки 2 злаки 3 вода 1 вода 2 отвалы породы 1 спектральные характеристики достоверно различаются с яркостями участков степи 0 спектральные характеристики достоверно не различаются с яркостями участков степи © ФРЦ Аэрокосмического мониторинга Бел. ГУ 5

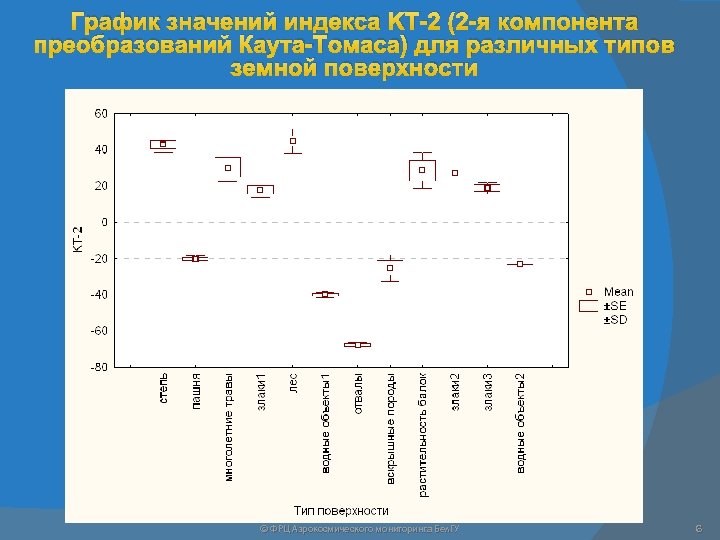

График значений индекса KT-2 (2 -я компонента преобразований Каута-Томаса) для различных типов земной поверхности © ФРЦ Аэрокосмического мониторинга Бел. ГУ 6
НИУ «Белгородский государственный университет» www. bsu. edu. ru ФЕДЕРАЛЬНО-РЕГИОНАЛЬНЫЙ ЦЕНТР АЭРОКОСМИЧЕСКОГО И НАЗЕМНОГО МОНИТОРИНГА ОБЪЕКТОВ И ПРИРОДНЫХ РЕСУРСОВ СПАСИБО ЗА ВНИМАНИЕ © ФРЦ Аэрокосмического мониторинга Бел. ГУ 7
ФЕДЕРАЛЬНО-РЕГИОНАЛЬНЫЙ ЦЕНТР АЭРОКОСМИЧЕСКОГО И НАЗЕМНОГО МОНИТОРИНГА ОБЪЕКТОВ И ПРИРОДНЫХ РЕСУРСОВ Бел. ГУ Директор: Лисецкий Федор Николаевич, доктор географических наук, профессор, академик МАНЭБ Контактная информация: e-mail: liset@bsu. edu. ru тел. : +7(4722)30 -11 -76, 30 -11 -77 Отдел геоинформатики Начальник отдела: Чепелев Олег Анатольевич, кандидат географических наук Контактная информация: e-mail: chepelev@bsu. edu. ru; телефон: (4722)30 -13 -00 доб. 23 -71; ICQ: 211812746 Отдел инженерно-технической эксплуатации Начальник отдела: Кунгурцев Сергей Анатольевич. Контактная информация : e-mail: kungurtsev@bsu. edu. ru; телефон (4722)301371 Отдел выполняет: ü создание электронных карт и планов любой сложности в сжатые сроки, выполнение больших объемов векторизации, обновление картографических материалов; ü создание цифровых моделей рельефа местности, автоматизированный морфометрический анализ рельефа; ü разработку тематических электронных карт и атласов, создание и ведение специализированных баз данных; ü создание интерактивных картографических сервисов и специализированных ГИС-приложений для персональных компьютеров, локальных сетей и Интернет; ü создание фотопланов на основе данных дистанционного зондирования; ü проведение наземных геодезических изысканий с применением электронных тахеометров и систем высокоточного спутникового позиционирования (GPS/ГЛОНАСС); ü организацию аэрокосмического мониторинга земель, водных объектов, лесных угодий и другой растительности: тематическая обработка материалов ДЗЗ для нужд градостроительства, сельского и лесного хозяйства, экологии; ü планирование и проведение полевых обследований для различных задач; ü создание проектов экологического территориального планирования и функционального зонирования населенных мест; ü образовательную деятельность в сфере геоинформатики и дистанционного зондирования. Отдел выполняет: ü проведение космической фотосъемки европейской территории России со спутников ДЗЗ «Аква» , IRS 1 C/1 D; ü разработку электронных тематических карт и схем местности по космическим фотоснимкам; ü определение точных координат на местности приемниками спутниковой навигации GPS Trimble 5700; ü актуализация картографических материалов по данным космической фотосъемки; ü создание мозаик фотоизображений земной поверхности; ü проведение лидарных измерений промышленных выбросов пыли в атмосферу лидарами МВЛ-60 радиусом до 7 км; ü мониторинг атмосферного воздуха на наличие 40 вредных газовых примесей газоанализатором ДОАС – 4 Р; ü измерение шума и его характеристик шумомером ВШВ-003; ü разработку и согласование проектов организации санитарно-защитных зон предприятий по шумовому воздействию; ü разработку рекомендаций по снижению уровня шума от различных источников и на предприятии в целом. Отдел нормирования источников загрязнения воздуха Начальник отдела: Боровлев Андрей Эдуардович. Контактная информация: e-mail: borovlev@bsu. edu. ru; телефон (4722)301372 Отдел выполняет: ü разработку проектов нормативов предельно-допустимых и временно согласованных выбросов (ПДВ и ВСВ) для предприятий; ü инвентаризацию источников выбросов загрязняющих веществ в атмосферу; ü разработку и согласование проектов организации санитарно-защитных зон предприятий; ü сводные расчеты загрязнения атмосферы промышленными и транспортными источниками по городу (региону); ü экспертные расчеты по определению степени воздействия выбросов на состояние загрязнения атмосферного воздуха; ü разработку подразделов "Охрана атмосферного воздуха от загрязнения предпроектной и проектной документации на строительство новых и реконструкцию существующих объектов"; ü оценку загрязнения атмосферы города выбросами автотранспорта; ü оценку эффективности воздухоохранных мероприятий; ü разработку оптимальных сценариев снижения выбросов на предприятиях области, муниципальном и региональном уровне.
