«Никогда не считай, что ты знаешь всё, что тебе уже больше нечему учиться» Н. Д. Зелинский. Тема: шифраторы, дешифраторы.
Цель: v. Сформировать понятие о назначении и схемах реализации шифраторов и дешифраторов как основных узлов ЭВМ. v. Дать представление о видах этих узлов.
Этапы урока: I. Проверка домашнего задания. II. Объяснение нового материала. III. Предварительное закрепление материала. IV. Закрепление материала. V. Подведение итогов занятия. V I. Домашнее задание. VI I. Рефлексия.
Дешифраторы (ДШ) — это комбинационные схемы с n входами и m = 2 n выходами. Единичный сигнал, формирующийся на одном из m выходов, однозначно соответствует комбинации входных сигналов. Разработаем структуру ДШ для n=3; Получим таблицу истинности и логические зависимости.

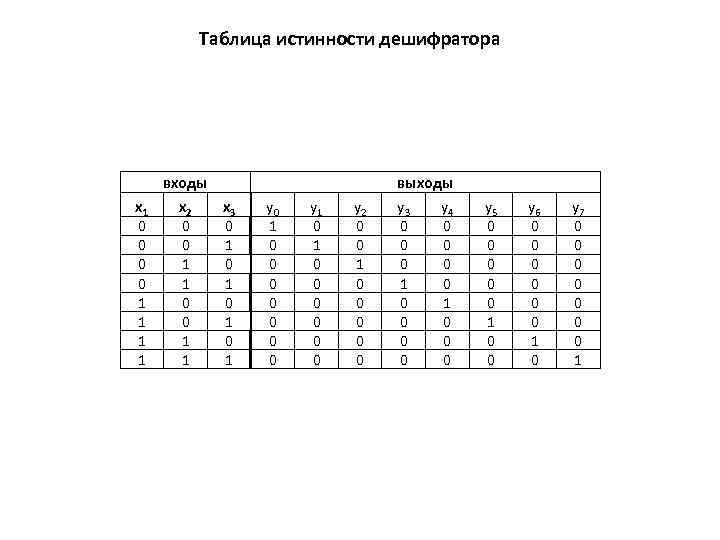

Таблица истинности дешифратора x 1 0 0 1 1 входы х2 х3 0 0 1 1 0 1 0 1 у0 1 0 0 0 0 у1 0 0 0 0 у2 0 0 1 0 0 0 выходы у3 у4 0 0 0 1 0 0 0 у5 0 0 0 1 0 0 у6 0 0 0 1 0 у7 0 0 0 0 1
Дешифраторы широко используются в ЭВМ для выбора информации по определенному адресу, для расшифровки кода операции и др. Логические зависимости дешифратора:
Структурная схема ДШ, построенная в базисе (И, НЕ), и условное ее обозначение на принципиальных электрических схемах ЭВМ. Кружочки у линий, выходящих из логических элементов, указывают на инверсию функций, реализуемых элементами.
Обозначение дешифратора на принципиальных электрических схемах
Шифратор (ШР) решает задачу, обратную схемам ДШ, т. е. по номеру входного сигнала формирует однозначную комбинацию выходных сигналов.
Таблица истинности шифратора Входы Выходы x 1 x 2 x 3 x 4 x 5 x 6 x 7 y 1 y 2 y 3 1 0 0 0 0 1 0 0 0 0 0 1 1 0 0 0 1 0 0 0 1 1 0 0 0 0 1 1

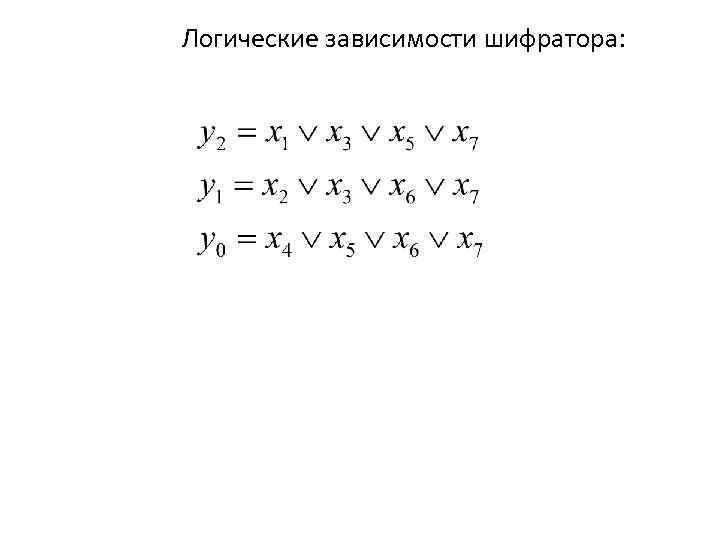

Логические зависимости шифратора:
Структурная схема шифратора

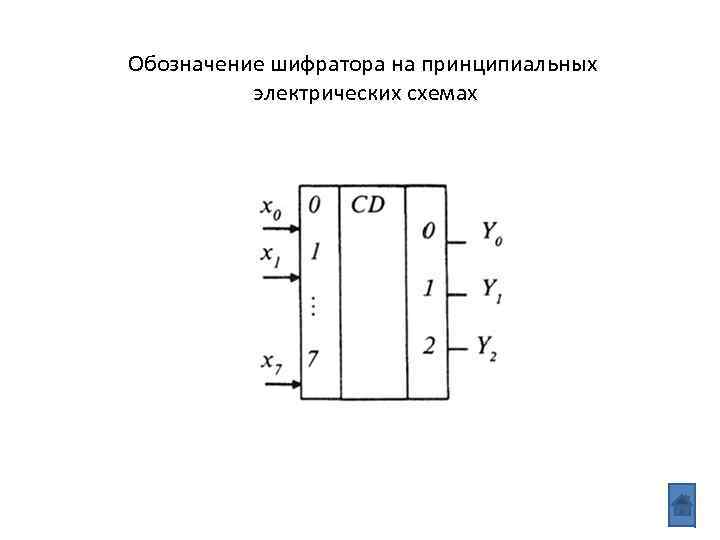

Обозначение шифратора на принципиальных электрических схемах

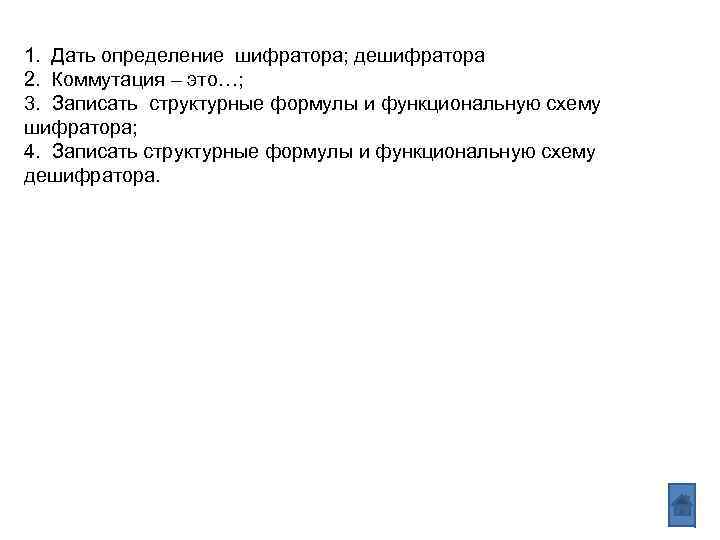

1. Дать определение шифратора; дешифратора 2. Коммутация – это…; 3. Записать структурные формулы и функциональную схему шифратора; 4. Записать структурные формулы и функциональную схему дешифратора.
Домашнее задание: 1. ОК; 2. 3.
