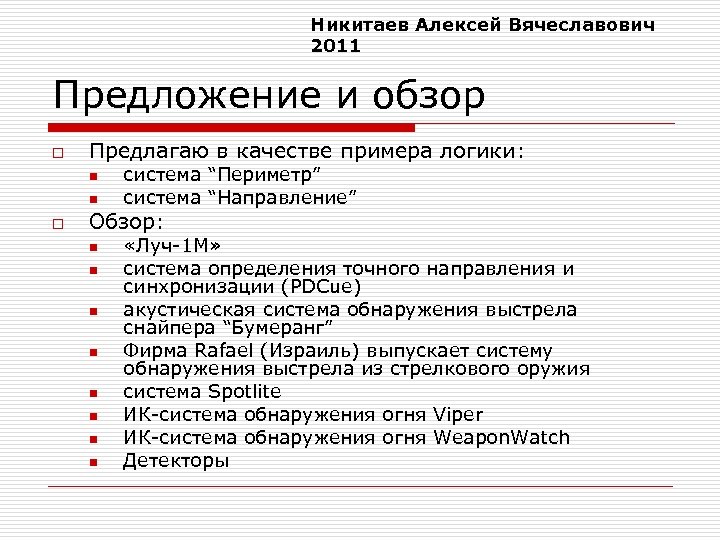

Никитаев Алексей Вячеславович 2011 Предложение и обзор o Предлагаю в качестве примера логики: n n o система “Периметр” система “Направление” Обзор: n n n n «Луч-1 М» система определения точного направления и синхронизации (PDCue) акустическая система обнаружения выстрела снайпера “Бумеранг” Фирма Rafael (Израиль) выпускает систему обнаружения выстрела из стрелкового оружия система Spotlite ИК-система обнаружения огня Viper ИК-система обнаружения огня Weapon. Watch Детекторы

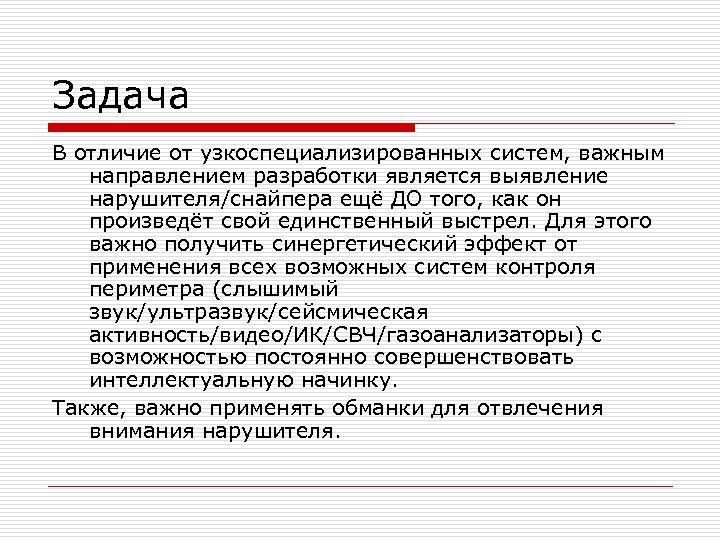

Задача В отличие от узкоспециализированных систем, важным направлением разработки является выявление нарушителя/снайпера ещё ДО того, как он произведёт свой единственный выстрел. Для этого важно получить синергетический эффект от применения всех возможных систем контроля периметра (слышимый звук/ультразвук/сейсмическая активность/видео/ИК/СВЧ/газоанализаторы) с возможностью постоянно совершенствовать интеллектуальную начинку. Также, важно применять обманки для отвлечения внимания нарушителя.

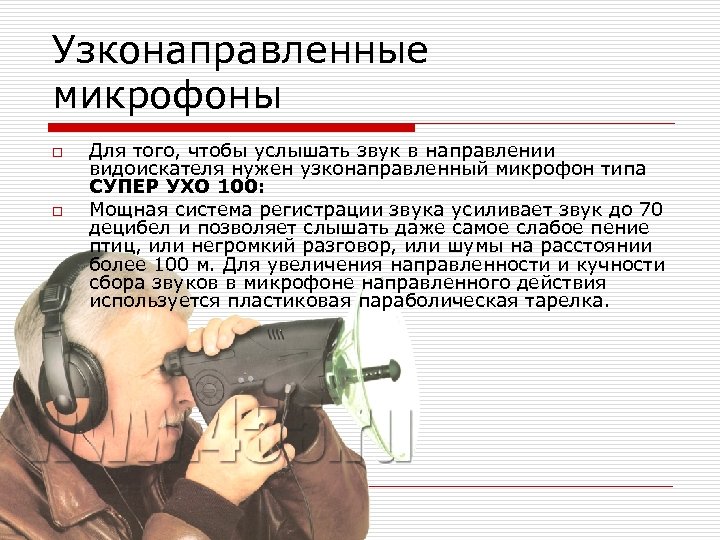

Узконаправленные микрофоны o o Для того, чтобы услышать звук в направлении видоискателя нужен узконаправленный микрофон типа СУПЕР УХО 100: Мощная система регистрации звука усиливает звук до 70 децибел и позволяет слышать даже самое слабое пение птиц, или негромкий разговор, или шумы на расстоянии более 100 м. Для увеличения направленности и кучности сбора звуков в микрофоне направленного действия используется пластиковая параболическая тарелка.

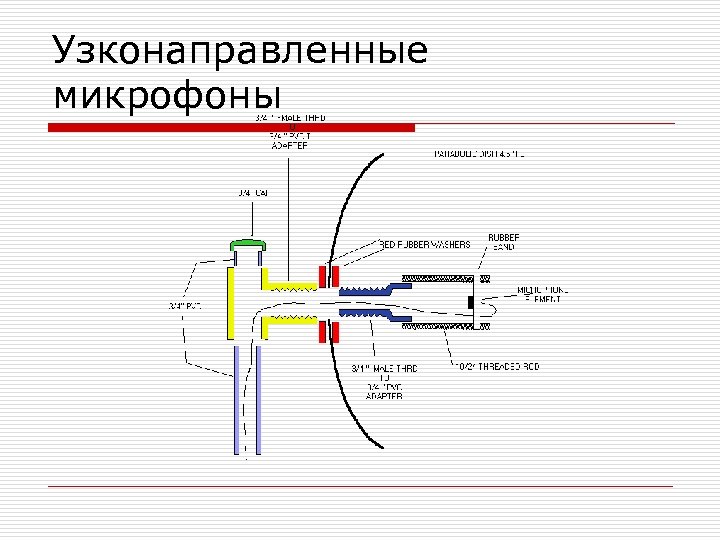

Узконаправленные микрофоны

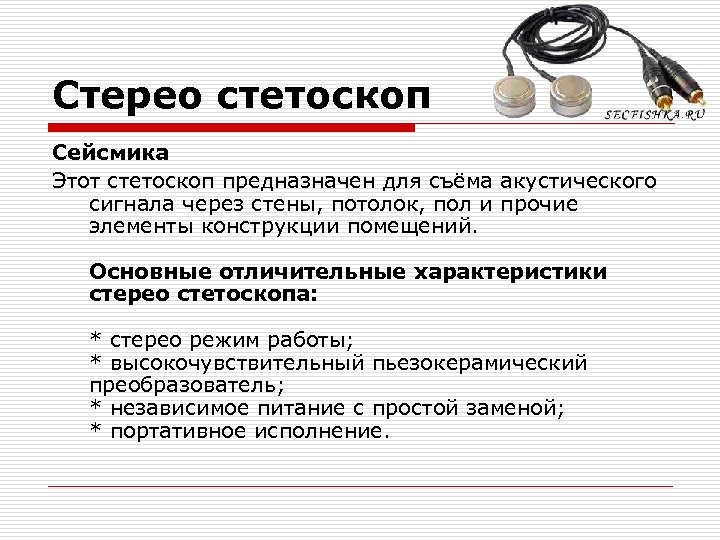

Стерео стетоскоп Сейсмика Этот стетоскоп предназначен для съёма акустического сигнала через стены, потолок, пол и прочие элементы конструкции помещений. Основные отличительные характеристики стерео стетоскопа: * стерео режим работы; * высокочувствительный пьезокерамический преобразователь; * независимое питание с простой заменой; * портативное исполнение.
Микрокомпьютер MOXA V 2406 x 86 ready-to-run embedded computers with Intel Atom N 270, VGA, DVI-I, audio, 2 LANs, 4 serial ports, 6 DIs, 2 DOs, 3 USB 2. 0 ports, Compact. Flash, Ready-to-run Embedded Linux, or Windows Embedded Standard 2009 platform

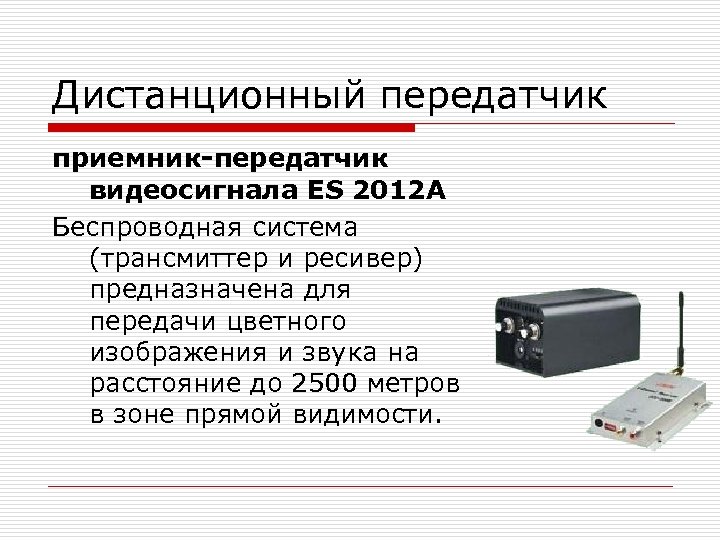

Дистанционный передатчик приемник-передатчик видеосигнала ES 2012 А Беспроводная система (трансмиттер и ресивер) предназначена для передачи цветного изображения и звука на расстояние до 2500 метров в зоне прямой видимости.
Дистанционный передатчик Verint Smart. Sight S 1100 -CE o До 13 км o Аналоговое видео + аудио o Шифрование 128 -bit AES with automatic key rotation o Передача управления RS-232/RS 485

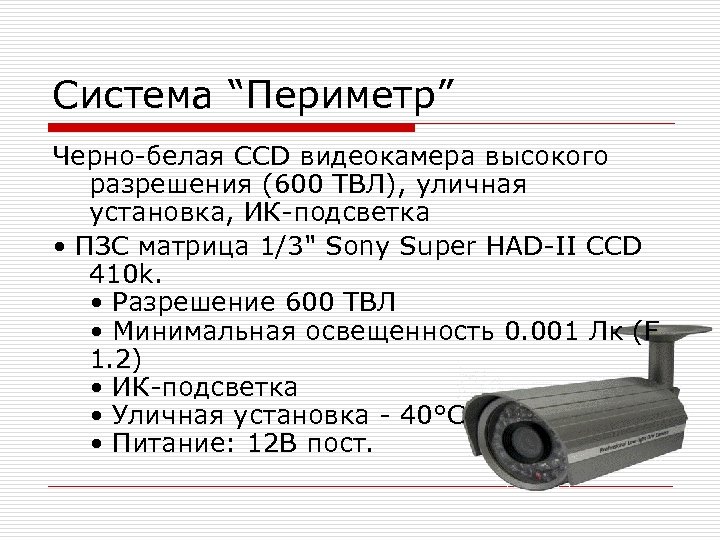

Система “Периметр” Черно-белая CCD видеокамера высокого разрешения (600 ТВЛ), уличная установка, ИК-подсветка • ПЗС матрица 1/3" Sony Super HAD-II CCD 410 k. • Разрешение 600 ТВЛ • Минимальная освещенность 0. 001 Лк (F 1. 2) • ИК-подсветка • Уличная установка - 40°С • Питание: 12 В пост.

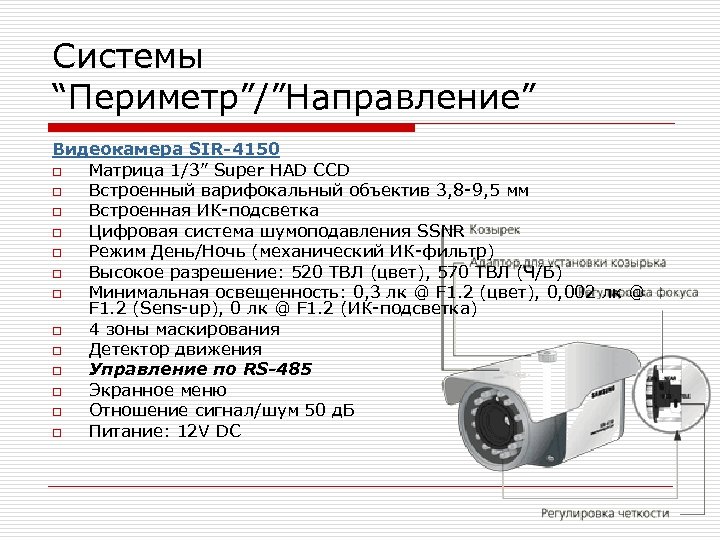

Системы “Периметр”/”Направление” Видеокамера SIR-4150 o Матрица 1/3” Super HAD CCD o Встроенный варифокальный объектив 3, 8 -9, 5 мм o Встроенная ИК-подсветка o Цифровая система шумоподавления SSNR o Режим День/Ночь (механический ИК-фильтр) o Высокое разрешение: 520 ТВЛ (цвет), 570 ТВЛ (Ч/Б) o Минимальная освещенность: 0, 3 лк @ F 1. 2 (цвет), 0, 002 лк @ F 1. 2 (Sens-up), 0 лк @ F 1. 2 (ИК-подсветка) o 4 зоны маскирования o Детектор движения o Управление по RS-485 o Экранное меню o Отношение сигнал/шум 50 д. Б o Питание: 12 V DC

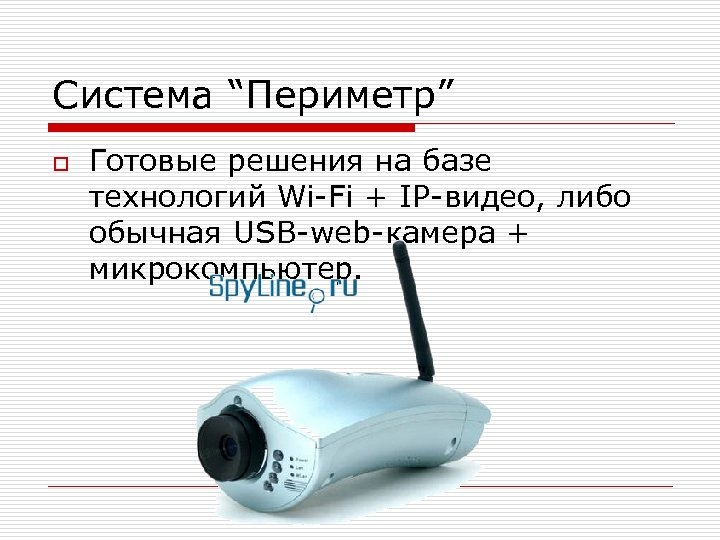

Система “Периметр” o Готовые решения на базе технологий Wi-Fi + IP-видео, либо обычная USB-web-камера + микрокомпьютер.

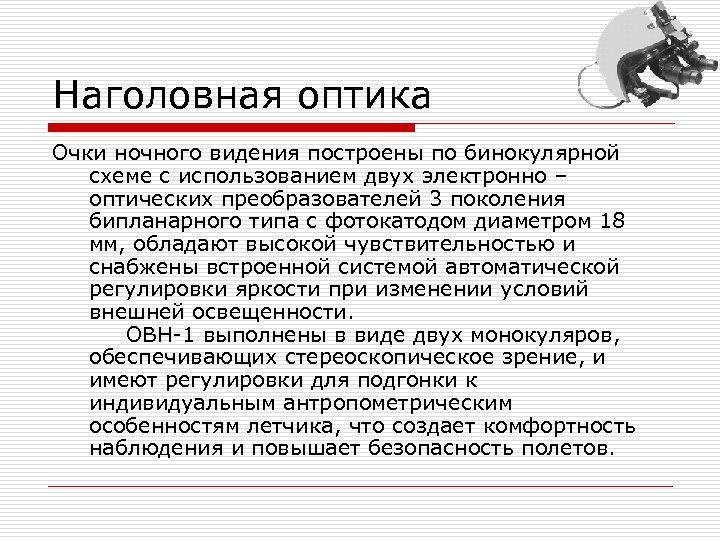

Наголовная оптика Очки ночного видения построены по бинокулярной схеме с использованием двух электронно – оптических преобразователей 3 поколения бипланарного типа с фотокатодом диаметром 18 мм, обладают высокой чувствительностью и снабжены встроенной системой автоматической регулировки яркости при изменении условий внешней освещенности. ОВН-1 выполнены в виде двух монокуляров, обеспечивающих стереоскопическое зрение, и имеют регулировки для подгонки к индивидуальным антропометрическим особенностям летчика, что создает комфортность наблюдения и повышает безопасность полетов.

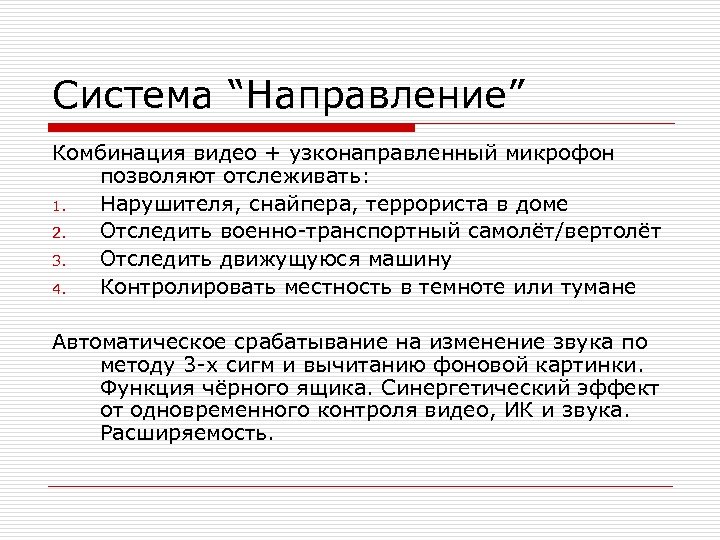

Система “Направление” Комбинация видео + узконаправленный микрофон позволяют отслеживать: 1. Нарушителя, снайпера, террориста в доме 2. Отследить военно-транспортный самолёт/вертолёт 3. Отследить движущуюся машину 4. Контролировать местность в темноте или тумане Автоматическое срабатывание на изменение звука по методу 3 -х сигм и вычитанию фоновой картинки. Функция чёрного ящика. Синергетический эффект от одновременного контроля видео, ИК и звука. Расширяемость.
Система “Периметр” o o Оператор одновременно отслеживает звук со всех датчиков в одних наушниках Видео на главном экране показывается с той камеры, рядом с которой максимальный шум, что повышает эффективность обзора оператора Автоматическая сигнализация по уровню и типу шума Автоматический чёрный ящик звука и видео

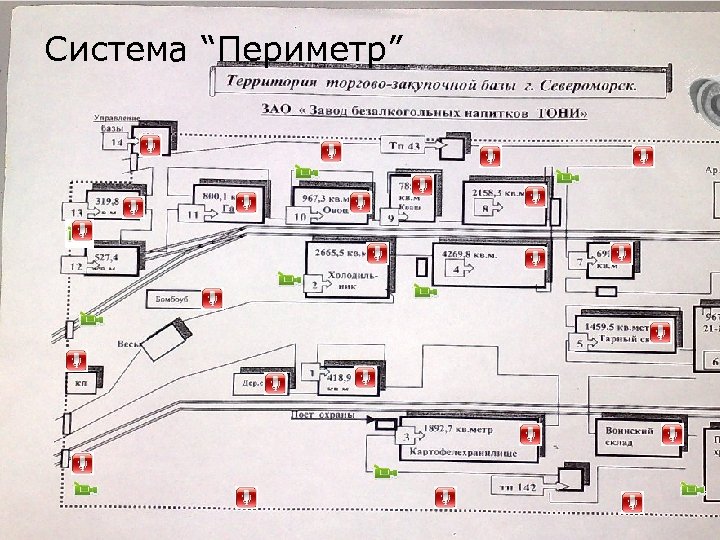

Система “Периметр”

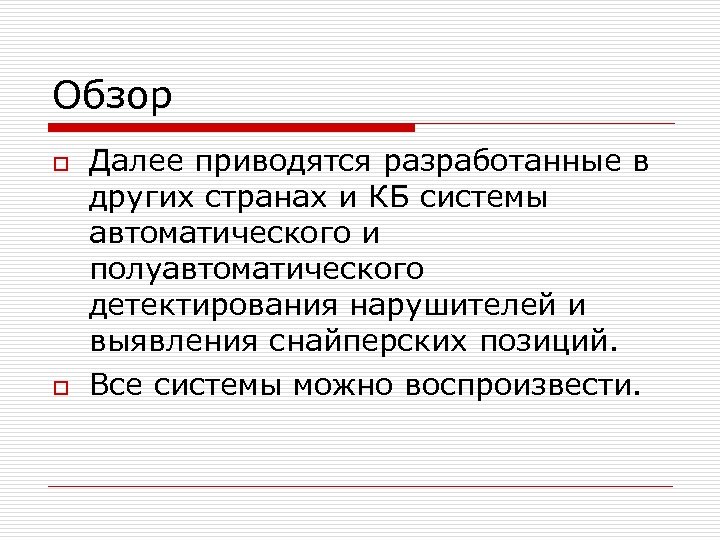

Обзор o o Далее приводятся разработанные в других странах и КБ системы автоматического и полуавтоматического детектирования нарушителей и выявления снайперских позиций. Все системы можно воспроизвести.

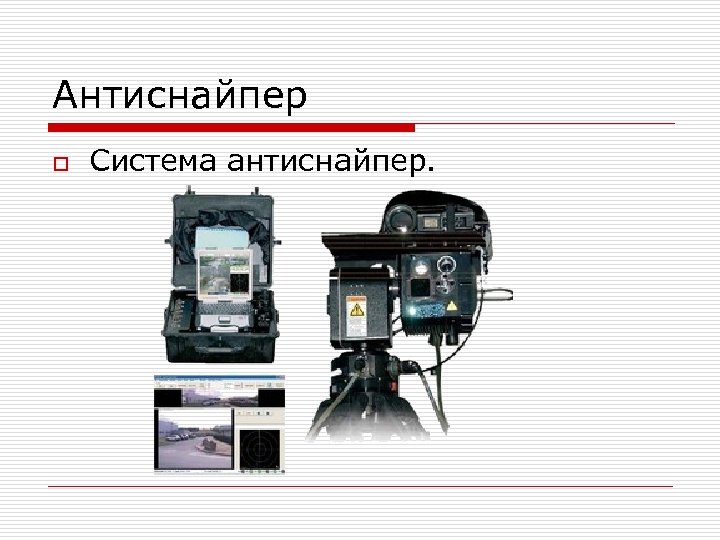

Антиснайпер o Система антиснайпер.

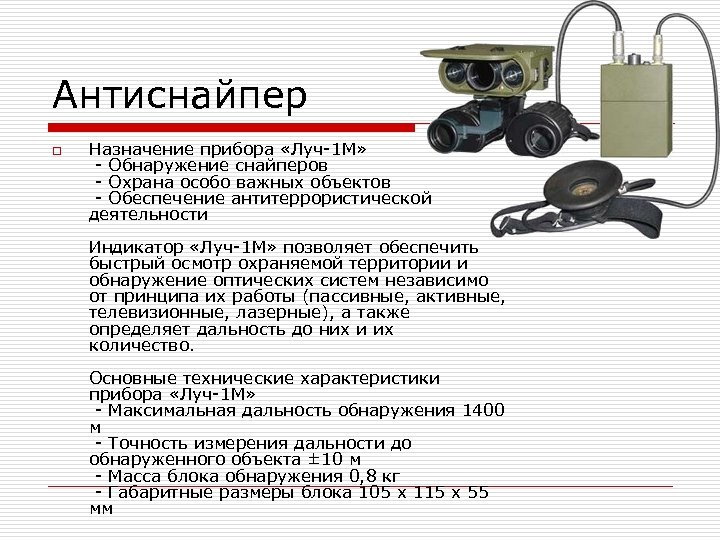

Антиснайпер o Назначение прибора «Луч-1 М» - Обнаружение снайперов - Охрана особо важных объектов - Обеспечение антитеррористической деятельности Индикатор «Луч-1 М» позволяет обеспечить быстрый осмотр охраняемой территории и обнаружение оптических систем независимо от принципа их работы (пассивные, активные, телевизионные, лазерные), а также определяет дальность до них и их количество. Основные технические характеристики прибора «Луч-1 М» - Максимальная дальность обнаружения 1400 м - Точность измерения дальности до обнаруженного объекта ± 10 м - Масса блока обнаружения 0, 8 кг - Габаритные размеры блока 105 х 115 х 55 мм

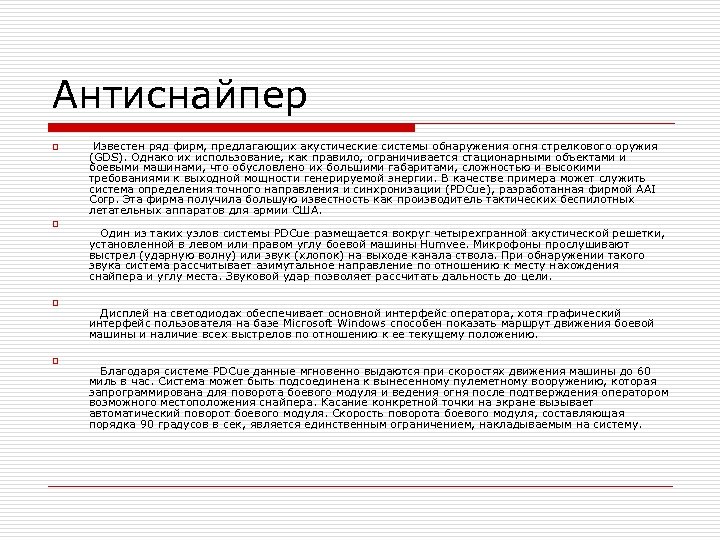

Антиснайпер o o Известен ряд фирм, предлагающих акустические системы обнаружения огня стрелкового оружия (GDS). Однако их использование, как правило, ограничивается стационарными объектами и боевыми машинами, что обусловлено их большими габаритами, сложностью и высокими требованиями к выходной мощности генерируемой энергии. В качестве примера может служить система определения точного направления и синхронизации (PDCue), разработанная фирмой AAI Corp. Эта фирма получила большую известность как производитель тактических беспилотных летательных аппаратов для армии США. Один из таких узлов системы PDCue размещается вокруг четырехгранной акустической решетки, установленной в левом или правом углу боевой машины Humvee. Микрофоны прослушивают выстрел (ударную волну) или звук (хлопок) на выходе канала ствола. При обнаружении такого звука система рассчитывает азимутальное направление по отношению к месту нахождения снайпера и углу места. Звуковой удар позволяет рассчитать дальность до цели. Дисплей на светодиодах обеспечивает основной интерфейс оператора, хотя графический интерфейс пользователя на базе Microsoft Windows способен показать маршрут движения боевой машины и наличие всех выстрелов по отношению к ее текущему положению. Благодаря системе PDCue данные мгновенно выдаются при скоростях движения машины до 60 миль в час. Система может быть подсоединена к вынесенному пулеметному вооружению, которая запрограммирована для поворота боевого модуля и ведения огня после подтверждения оператором возможного местоположения снайпера. Касание конкретной точки на экране вызывает автоматический поворот боевого модуля. Скорость поворота боевого модуля, составляющая порядка 90 градусов в сек, является единственным ограничением, накладываемым на систему.

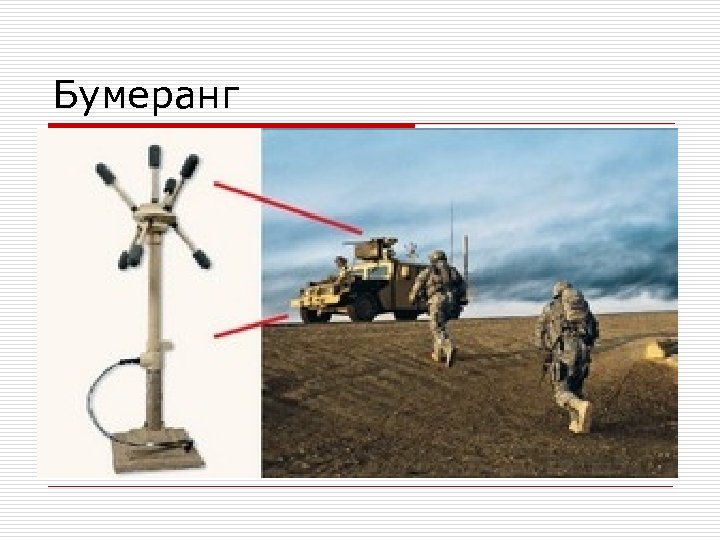

Бумеранг

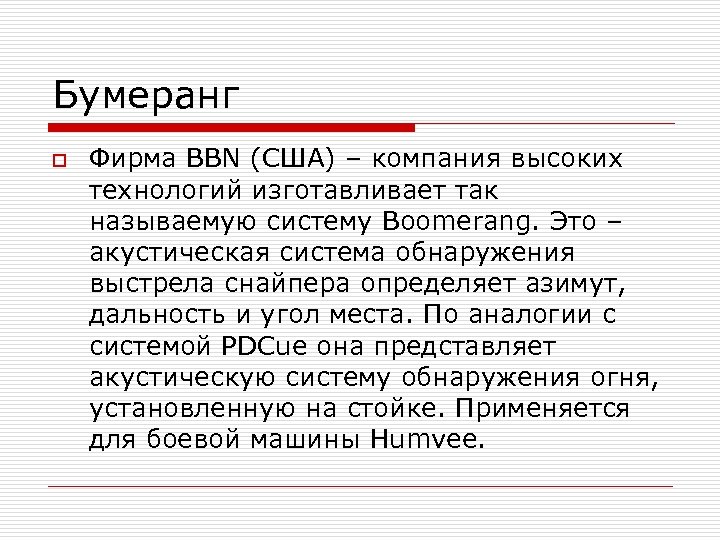

Бумеранг o Фирма BBN (США) – компания высоких технологий изготавливает так называемую систему Boomerang. Это – акустическая система обнаружения выстрела снайпера определяет азимут, дальность и угол места. По аналогии с системой PDCue она представляет акустическую систему обнаружения огня, установленную на стойке. Применяется для боевой машины Humvee.

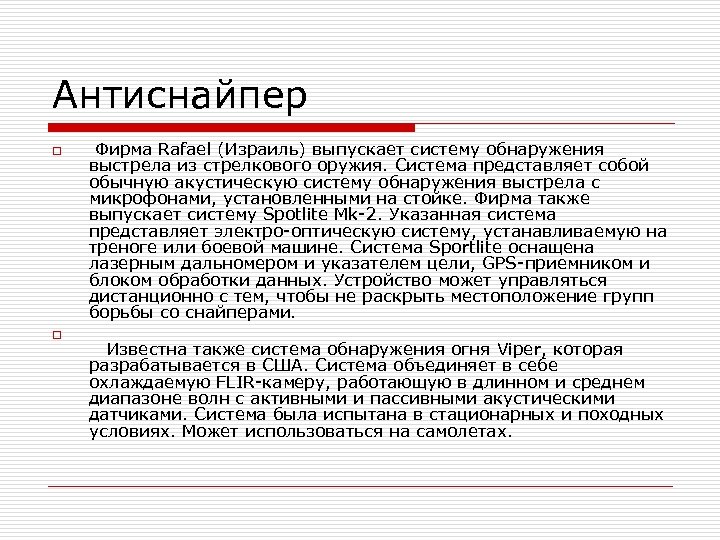

Антиснайпер o o Фирма Rafael (Израиль) выпускает систему обнаружения выстрела из стрелкового оружия. Система представляет собой обычную акустическую систему обнаружения выстрела с микрофонами, установленными на стойке. Фирма также выпускает систему Spotlite Mk-2. Указанная система представляет электро-оптическую систему, устанавливаемую на треноге или боевой машине. Система Sportlite оснащена лазерным дальномером и указателем цели, GPS-приемником и блоком обработки данных. Устройство может управляться дистанционно с тем, чтобы не раскрыть местоположение групп борьбы со снайперами. Известна также система обнаружения огня Viper, которая разрабатывается в США. Система объединяет в себе охлаждаемую FLIR-камеру, работающую в длинном и среднем диапазоне волн с активными и пассивными акустическими датчиками. Система была испытана в стационарных и походных условиях. Может использоваться на самолетах.

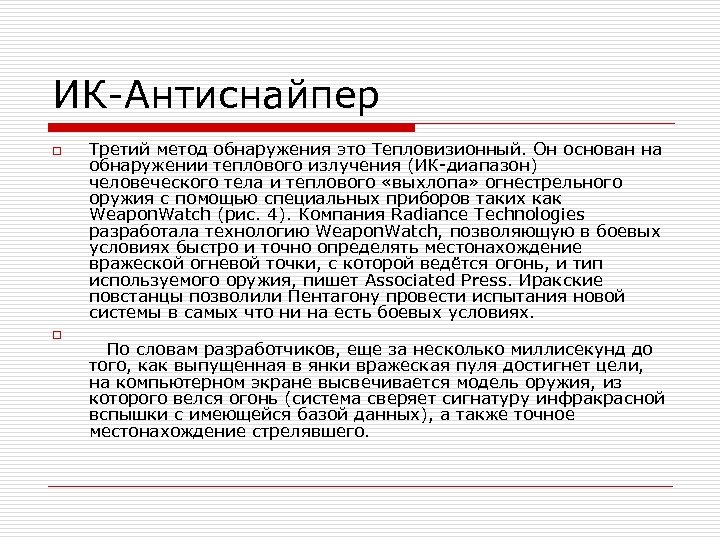

ИК-Антиснайпер o o Третий метод обнаружения это Тепловизионный. Он основан на обнаружении теплового излучения (ИК-диапазон) человеческого тела и теплового «выхлопа» огнестрельного оружия с помощью специальных приборов таких как Weapon. Watch (рис. 4). Компания Radiance Technologies разработала технологию Weapon. Watch, позволяющую в боевых условиях быстро и точно определять местонахождение вражеской огневой точки, с которой ведётся огонь, и тип используемого оружия, пишет Associated Press. Иракские повстанцы позволили Пентагону провести испытания новой системы в самых что ни на есть боевых условиях. По словам разработчиков, еще за несколько миллисекунд до того, как выпущенная в янки вражеская пуля достигнет цели, на компьютерном экране высвечивается модель оружия, из которого велся огонь (система сверяет сигнатуру инфракрасной вспышки с имеющейся базой данных), а также точное местонахождение стрелявшего.

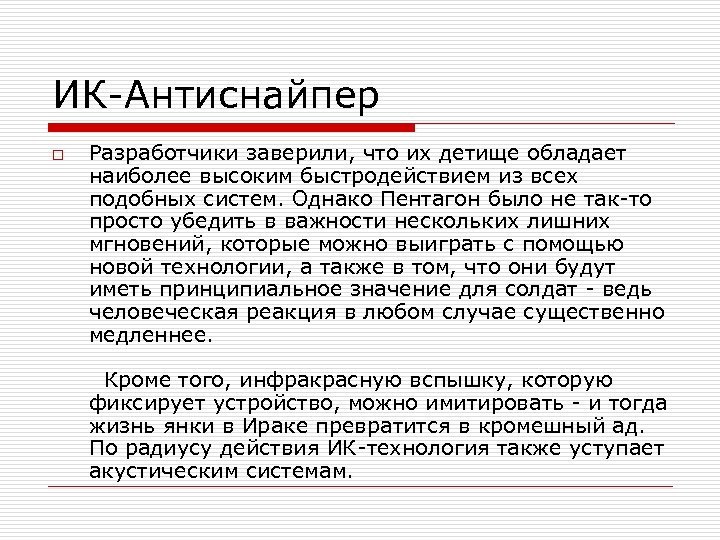

ИК-Антиснайпер o Разработчики заверили, что их детище обладает наиболее высоким быстродействием из всех подобных систем. Однако Пентагон было не так-то просто убедить в важности нескольких лишних мгновений, которые можно выиграть с помощью новой технологии, а также в том, что они будут иметь принципиальное значение для солдат - ведь человеческая реакция в любом случае существенно медленнее. Кроме того, инфракрасную вспышку, которую фиксирует устройство, можно имитировать - и тогда жизнь янки в Ираке превратится в кромешный ад. По радиусу действия ИК-технология также уступает акустическим системам.

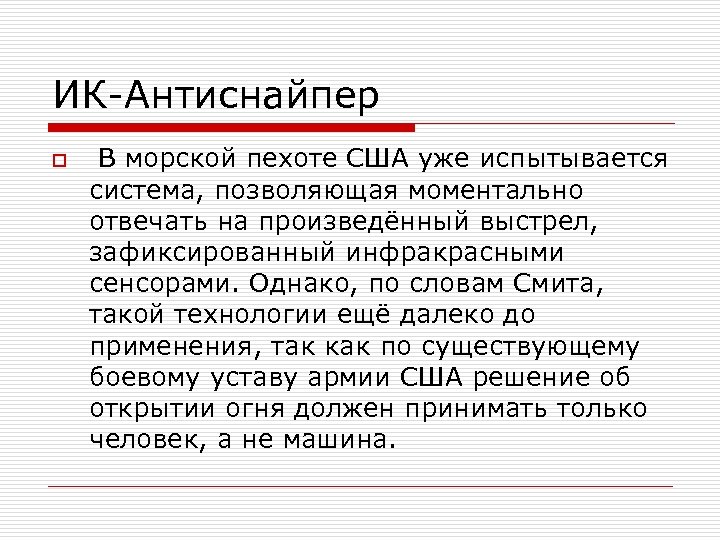

ИК-Антиснайпер o В морской пехоте США уже испытывается система, позволяющая моментально отвечать на произведённый выстрел, зафиксированный инфракрасными сенсорами. Однако, по словам Смита, такой технологии ещё далеко до применения, так как по существующему боевому уставу армии США решение об открытии огня должен принимать только человек, а не машина.
Лазерная локация o Излучение лазерных импульсов и прием отраженного сигнала от оптических систем, содержащих отражающую поверхность в фокальной плоскости (эффект световозвращения, или «обратный блик» ). + высокая помехозащищенность; + большая дальность обнаружения (до и более 2 км); + невозможность избежать обнаружения; + всесуточность; – активный режим обнаружения (излучаемые сигналы демаскируют систему); – возможность обнаружения только при попадании в поле зрения оптических приборов противника; – ограниченные возможности в условиях плохой видимости (сильного дождя, снега, тумана).

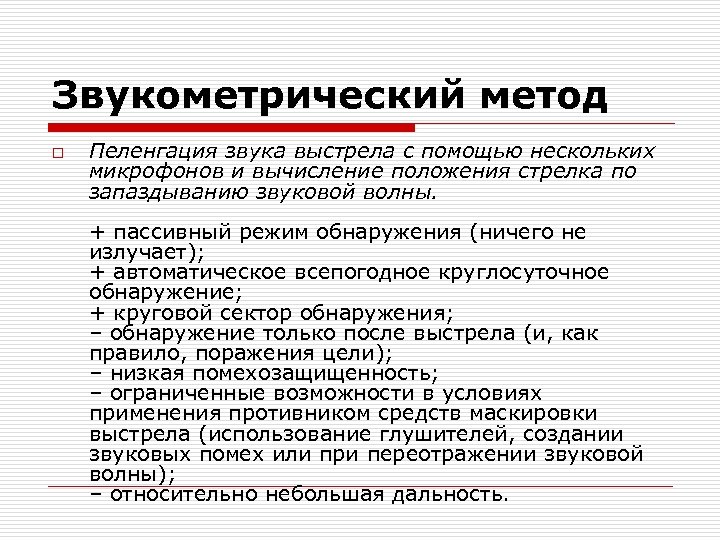

Звукометрический метод o Пеленгация звука выстрела с помощью нескольких микрофонов и вычисление положения стрелка по запаздыванию звуковой волны. + пассивный режим обнаружения (ничего не излучает); + автоматическое всепогодное круглосуточное обнаружение; + круговой сектор обнаружения; – обнаружение только после выстрела (и, как правило, поражения цели); – низкая помехозащищенность; – ограниченные возможности в условиях применения противником средств маскировки выстрела (использование глушителей, создании звуковых помех или при переотражении звуковой волны); – относительно небольшая дальность.

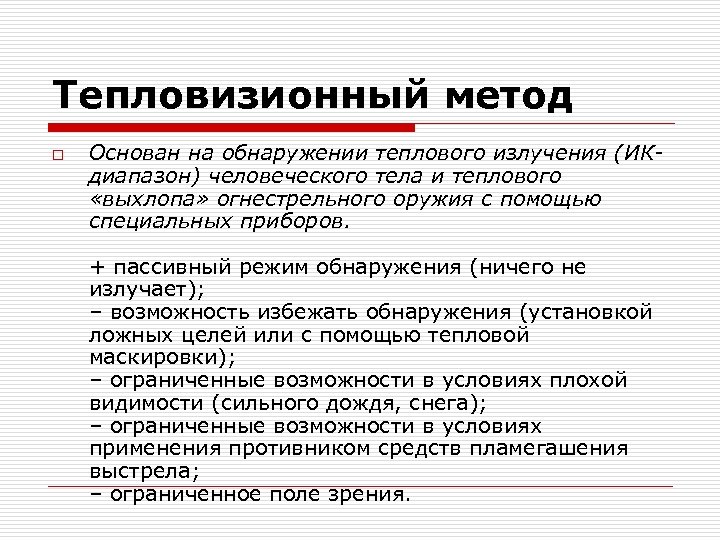

Тепловизионный метод o Основан на обнаружении теплового излучения (ИКдиапазон) человеческого тела и теплового «выхлопа» огнестрельного оружия с помощью специальных приборов. + пассивный режим обнаружения (ничего не излучает); – возможность избежать обнаружения (установкой ложных целей или с помощью тепловой маскировки); – ограниченные возможности в условиях плохой видимости (сильного дождя, снега); – ограниченные возможности в условиях применения противником средств пламегашения выстрела; – ограниченное поле зрения.
Детекторы

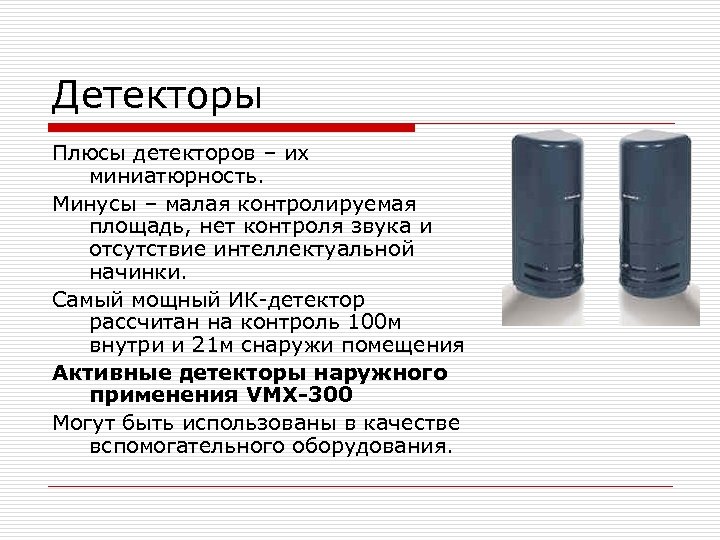

Детекторы Плюсы детекторов – их миниатюрность. Минусы – малая контролируемая площадь, нет контроля звука и отсутствие интеллектуальной начинки. Самый мощный ИК-детектор рассчитан на контроль 100 м внутри и 21 м снаружи помещения Активные детекторы наружного применения VMX-300 Могут быть использованы в качестве вспомогательного оборудования.

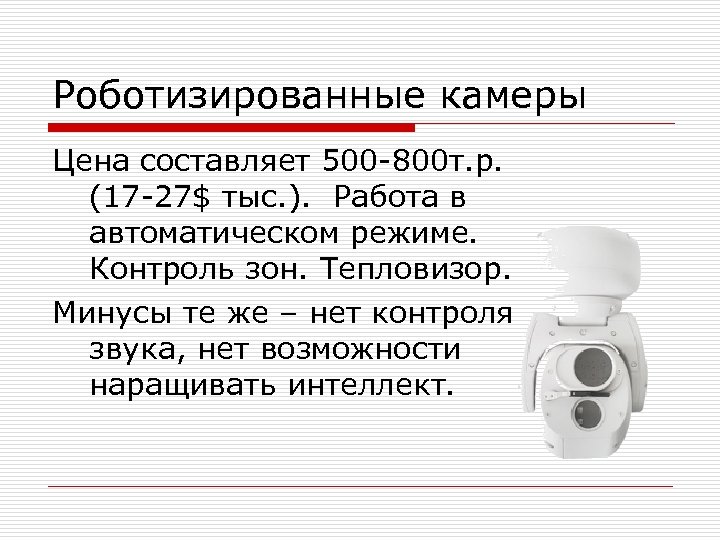

Роботизированные камеры Цена составляет 500 -800 т. р. (17 -27$ тыс. ). Работа в автоматическом режиме. Контроль зон. Тепловизор. Минусы те же – нет контроля звука, нет возможности наращивать интеллект.
