НИЦ CALS-технологий «Прикладная логистика» Системы управления данными об изделии (Системы PDM) Яцкевич А. И. : (095) 955 -5137 : (095) 954 -7265 : info@cals. ru

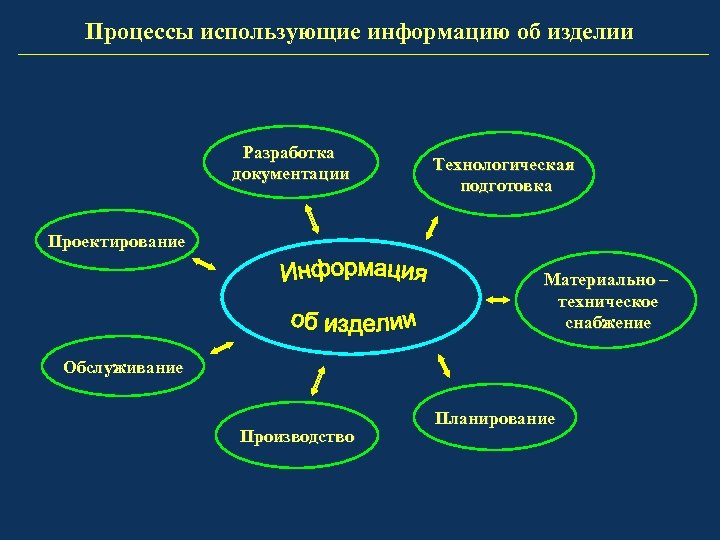

Процессы использующие информацию об изделии Разработка документации Технологическая подготовка Проектирование Материально – техническое снабжение Обслуживание Производство Планирование

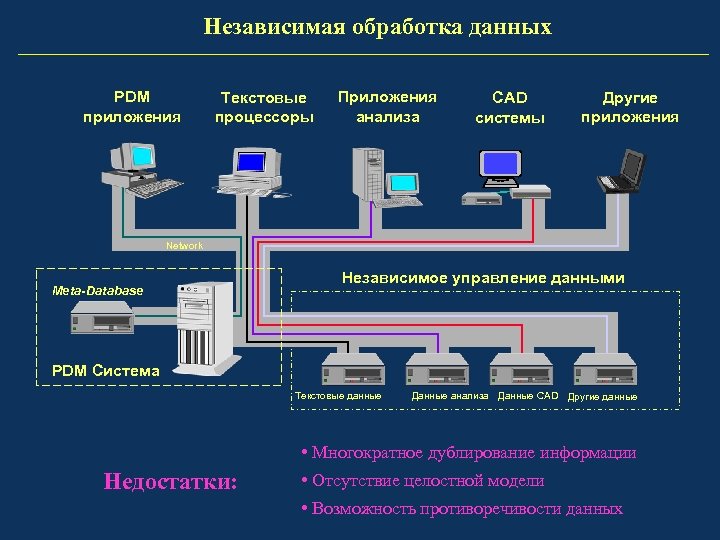

Независимая обработка данных PDM приложения Текстовые процессоры Приложения анализа CAD системы Другие приложения Network Meta-Database Независимое управление данными PDM Система Текстовые данные Данные анализа Данные CAD Другие данные • Многократное дублирование информации Недостатки: • Отсутствие целостной модели • Возможность противоречивости данных

Интегрированная обработка данных Другие приложения SDAI CAD системы SDAI Приложения анализа SDAI Текстовые процессоры SDAI PDM приложения Network Логически единая база данных control Включающая PDM мета данные PDM система Требуется : Управляемые файлы Данные в виде файлов • Универсальная для всех приложений модель данных • Универсальный интерфейс доступа к данным

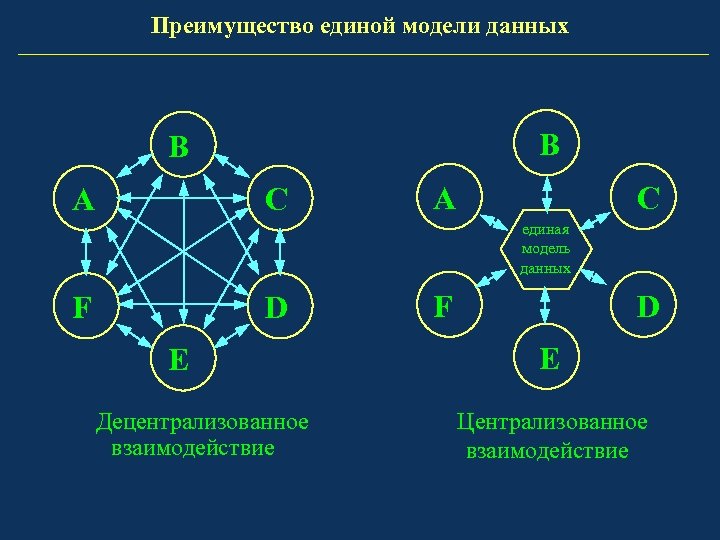

Преимущество единой модели данных B B A C единая модель данных F D E Децентрализованное взаимодействие F D E Централизованное взаимодействие

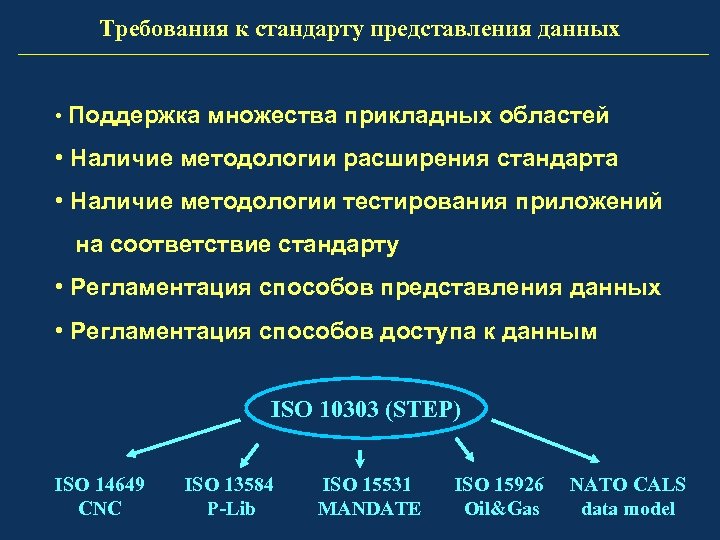

Требования к стандарту представления данных • Поддержка множества прикладных областей • Наличие методологии расширения стандарта • Наличие методологии тестирования приложений на соответствие стандарту • Регламентация способов представления данных • Регламентация способов доступа к данным ISO 10303 (STEP) ISO 14649 CNC ISO 13584 P-Lib ISO 15531 MANDATE ISO 15926 Oil&Gas NATO CALS data model

Архитектура стандарта ISO 10303 - STEP EXPRESS ISO 10303 -11 Способы представления данных ISO 10303 -21 Способы доступа к данным ISO 10303 -22 -26

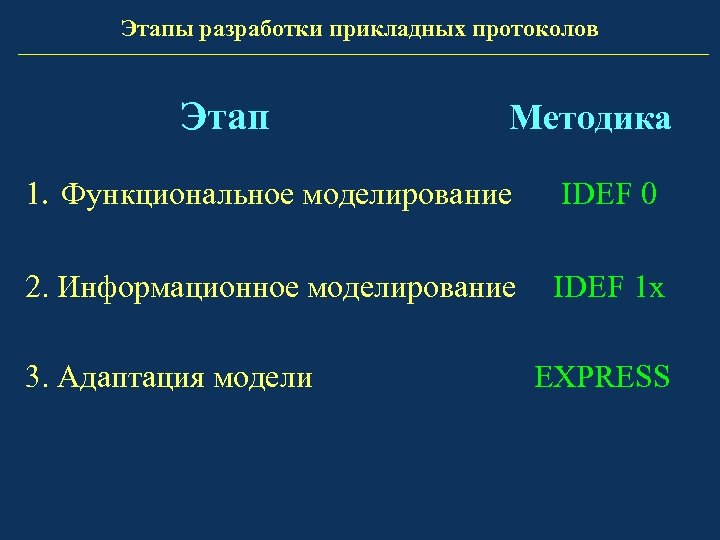

Этапы разработки прикладных протоколов Этап Методика 1. Функциональное моделирование IDEF 0 2. Информационное моделирование IDEF 1 х 3. Адаптация модели EXPRESS

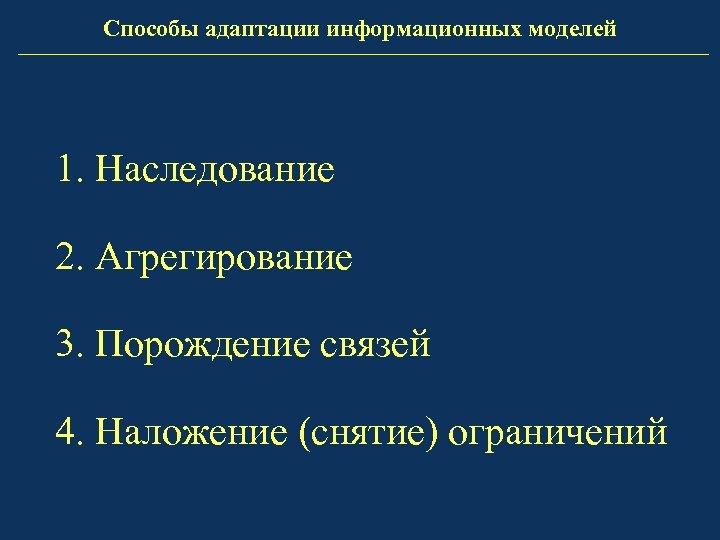

Способы адаптации информационных моделей 1. Наследование 2. Агрегирование 3. Порождение связей 4. Наложение (снятие) ограничений

Пример схемы данных на языке EXPRESS-G Название Цех ФИО STRING Адрес работает в Человек Дата рождения Оборудование разряд использует S[0: ? ] находится в Рабочий Служащий Инженер (INV) содержит [0: ? ] работает в выполняет S[0: ? ] INTEGER Название ДАТА Отдел Название Проект подпроект S[0: ? ] (INV) надпроект S[0: ? ] STRING начало конец ДАТА

Схема описания изделия в стандарте STEP Взаимозаменяемость Изделие Структура категорий Тип свойства Документ Категории Значение свойства Конфигурация изделия Применяемость • По дате • По серийному номеру • По партии Отношение между версиями изделия • Вхождение в сборку • Отношение изготовления • Внешняя идентификация Версия изделия Редакция документа История документа Утверждаемый объект Утверждение Геометрия Сотрудник Организация

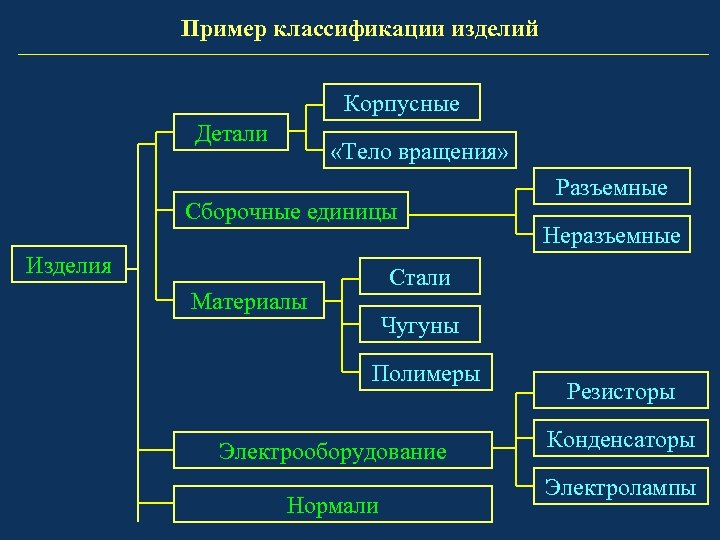

Пример классификации изделий Корпусные Детали «Тело вращения» Сборочные единицы Изделия Разъемные Неразъемные Стали Материалы Чугуны Полимеры Электрооборудование Нормали Резисторы Конденсаторы Электролампы

Примеры классификаторов

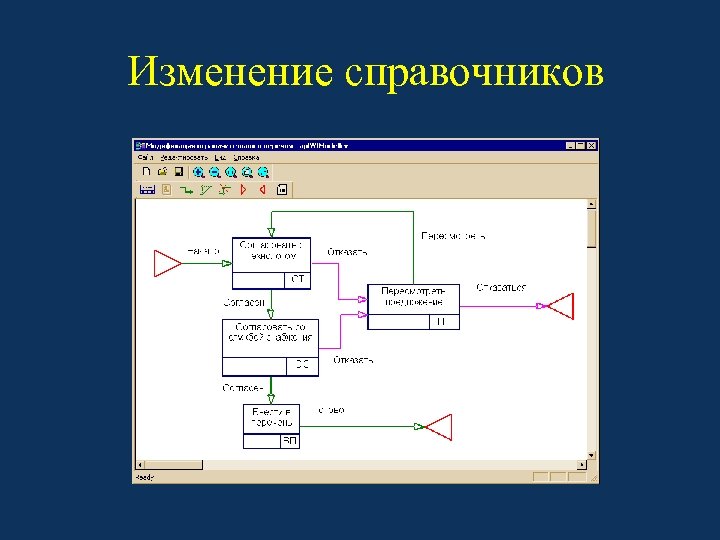

Изменение справочников

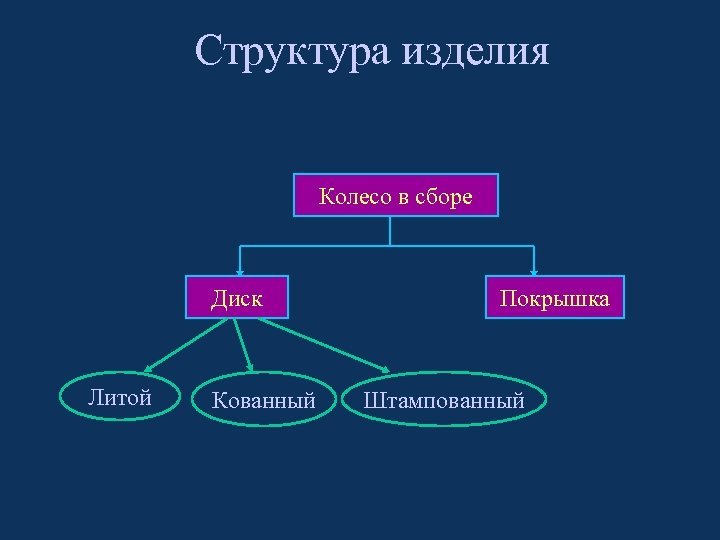

Структура изделия Колесо в сборе Диск Литой Кованный Покрышка Штампованный

Описание структуры изделия Колесо в сборе NAUO Покрышка Диск литой Диск кованный Диск штампованный

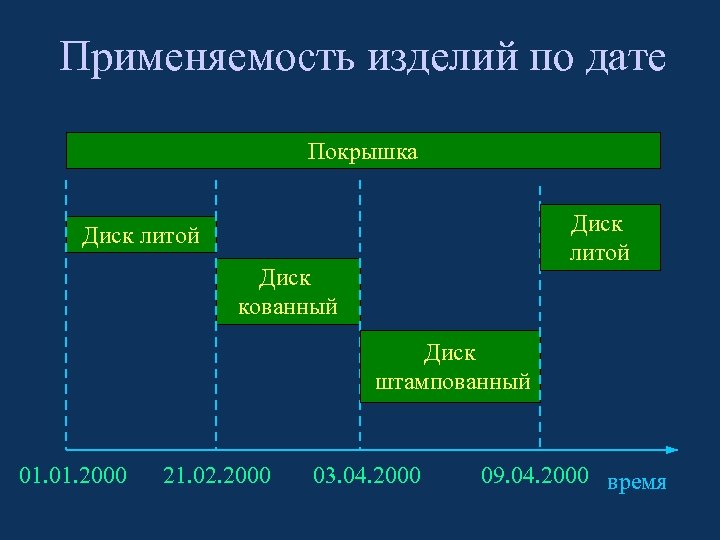

Применяемость изделий по дате Покрышка Диск литой Диск кованный Диск штампованный 01. 2000 21. 02. 2000 03. 04. 2000 09. 04. 2000 время

Описание применяемости EFF 01. 2000 21. 02. 2000 09. 04. 2000. . . Колесо в сборе NAUO EFF Покрышка 21. 02. 2000 03. 04. 2000 Диск литой NAUO Диск кованный NAUO Диск штампованный EFF 03. 04. 2000 09. 04. 2000

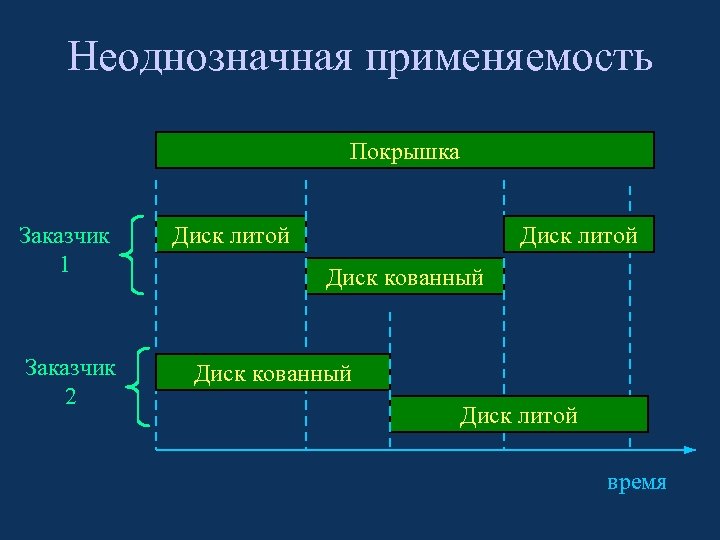

Неоднозначная применяемость Покрышка Заказчик 1 Заказчик 2 Диск литой Диск кованный Диск литой время

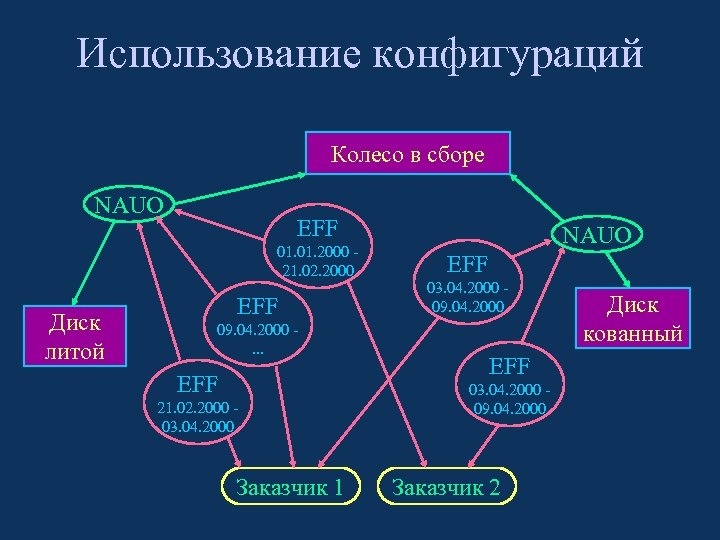

Использование конфигураций Колесо в сборе NAUO EFF 01. 2000 21. 02. 2000 Диск литой EFF 09. 04. 2000. . . EFF 21. 02. 2000 03. 04. 2000 Заказчик 1 NAUO EFF 03. 04. 2000 09. 04. 2000 Заказчик 2 Диск кованный

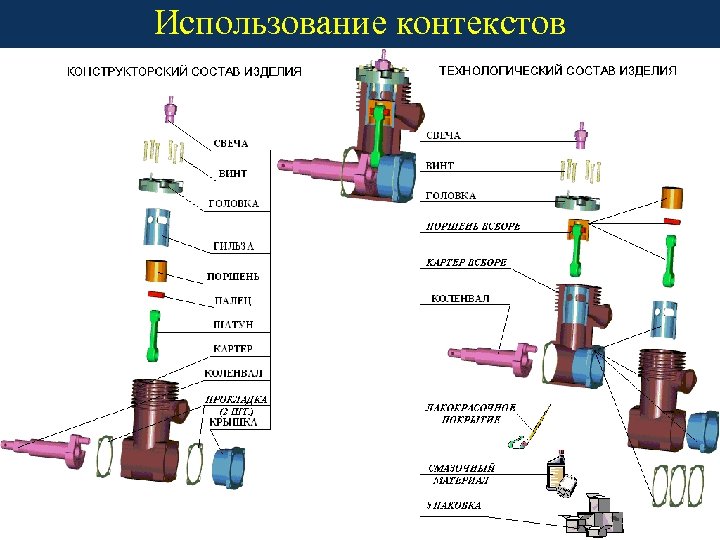

Использование контекстов

Проведение изменений

Подготовка изменения

Принятие изменения

МНОГОВАРИАНТНОСТЬ ЗАДАНИЯ МАТЕРИАЛОВ И НОРМ РАСХОДОВ Кол-во 9630 мм 3 Пруток 35 Приоритет 3 Кол-во 7070 мм 3 Пруток 30 Втулка 27 Приоритет 2 Кол-во 1 шт. Кол-во 5000 мм 3 Заготовка 28 Пруток 30 Приоритет 1 Ст. 45

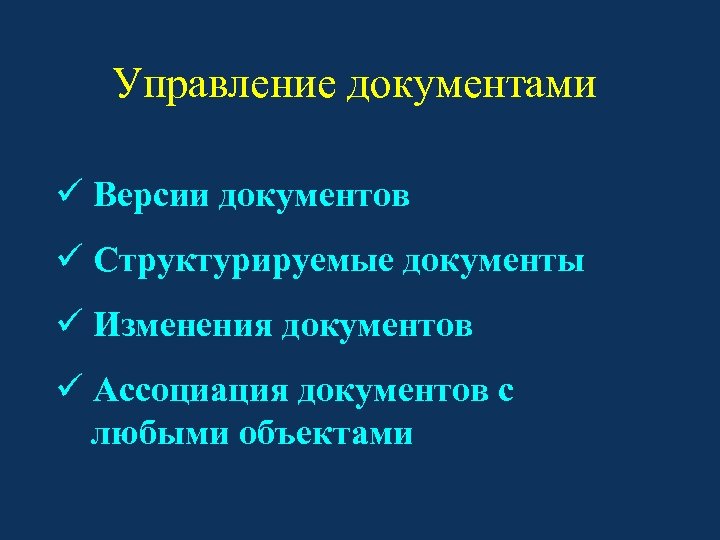

Управление документами ü Версии документов ü Структурируемые документы ü Изменения документов ü Ассоциация документов с любыми объектами

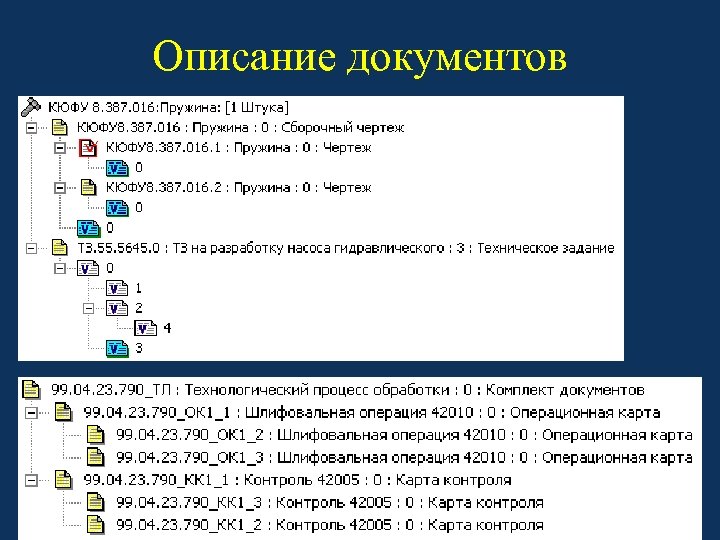

Описание документов

Управление изменениями в документах Изменение 1 2 3 4 6 7 5 8 9 11 12 10

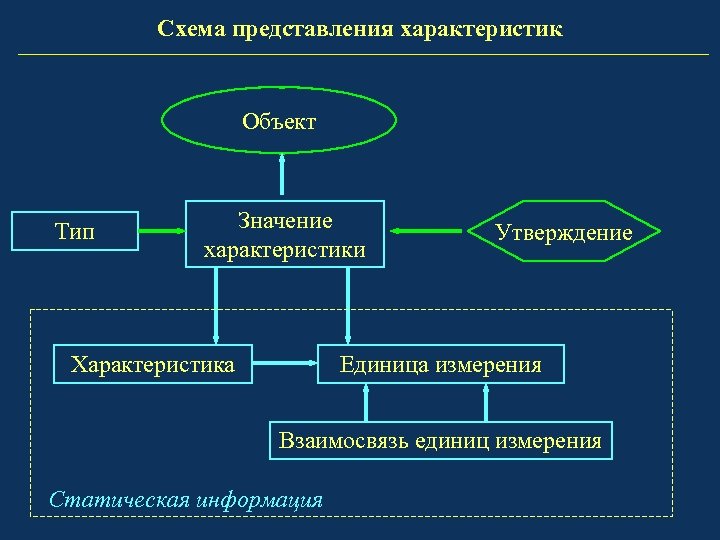

Схема представления характеристик Объект Тип Значение характеристики Характеристика Утверждение Единица измерения Взаимосвязь единиц измерения Статическая информация

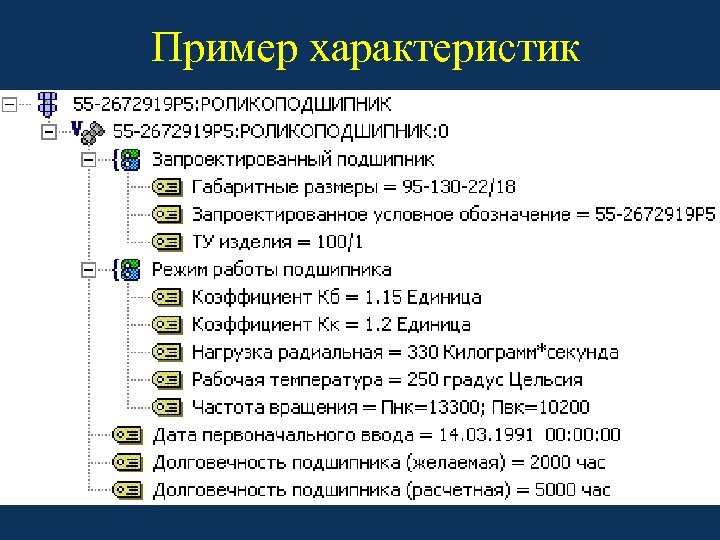

Пример характеристик

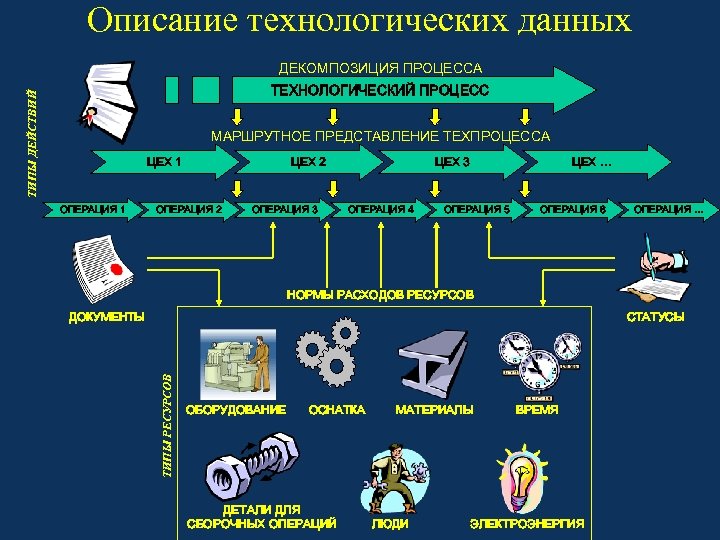

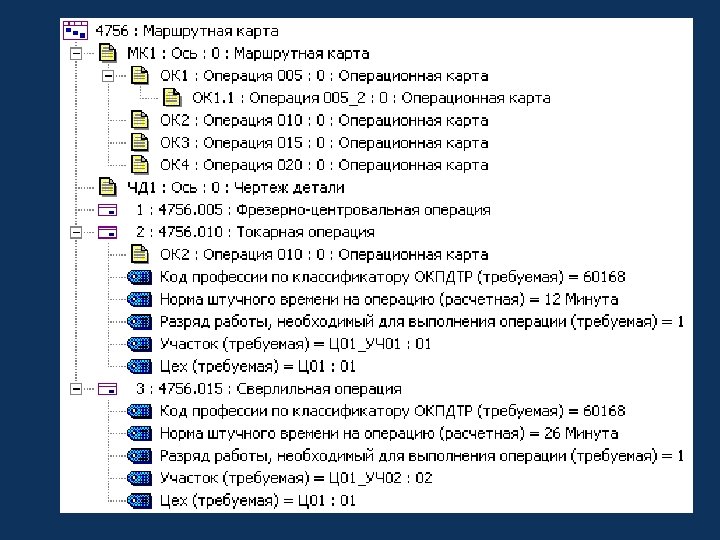

Описание технологических данных ДЕКОМПОЗИЦИЯ ПРОЦЕССА ТИПЫ ДЕЙСТВИЙ ТЕХНОЛОГИЧЕСКИЙ ПРОЦЕСС МАРШРУТНОЕ ПРЕДСТАВЛЕНИЕ ТЕХПРОЦЕССА ЦЕХ 1 ОПЕРАЦИЯ 1 ЦЕХ 2 ОПЕРАЦИЯ 3 ЦЕХ 3 ОПЕРАЦИЯ 4 ЦЕХ … ОПЕРАЦИЯ 5 ОПЕРАЦИЯ 6 ОПЕРАЦИЯ … НОРМЫ РАСХОДОВ РЕСУРСОВ СТАТУСЫ ТИПЫ РЕСУРСОВ ДОКУМЕНТЫ ОБОРУДОВАНИЕ ОСНАТКА ДЕТАЛИ ДЛЯ СБОРОЧНЫХ ОПЕРАЦИЙ МАТЕРИАЛЫ ЛЮДИ ВРЕМЯ ЭЛЕКТРОЭНЕРГИЯ

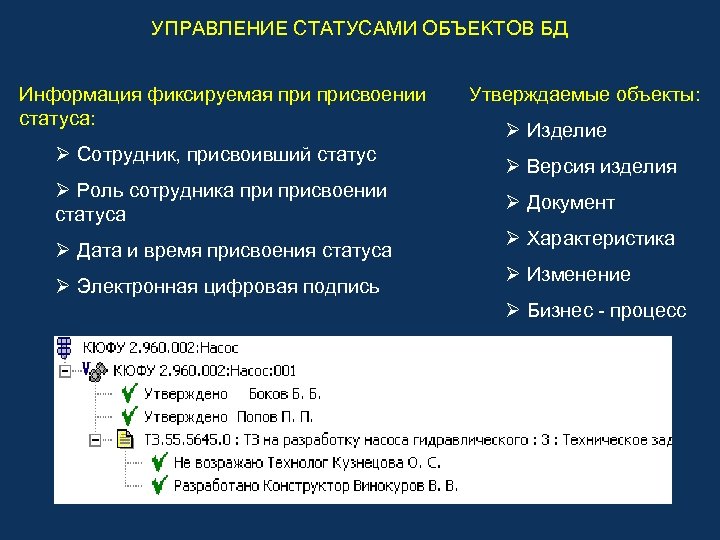

УПРАВЛЕНИЕ СТАТУСАМИ ОБЪЕКТОВ БД Информация фиксируемая присвоении статуса: Ø Сотрудник, присвоивший статус Ø Роль сотрудника присвоении статуса Ø Дата и время присвоения статуса Ø Электронная цифровая подпись Утверждаемые объекты: Ø Изделие Ø Версия изделия Ø Документ Ø Характеристика Ø Изменение Ø Бизнес - процесс

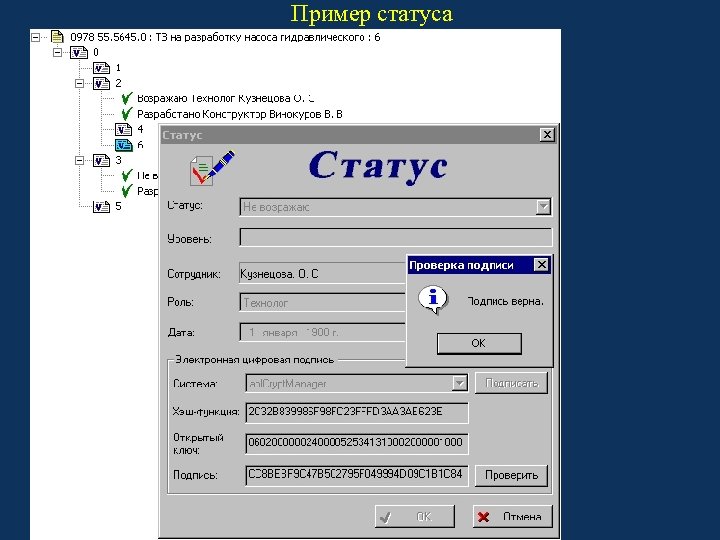

Пример статуса

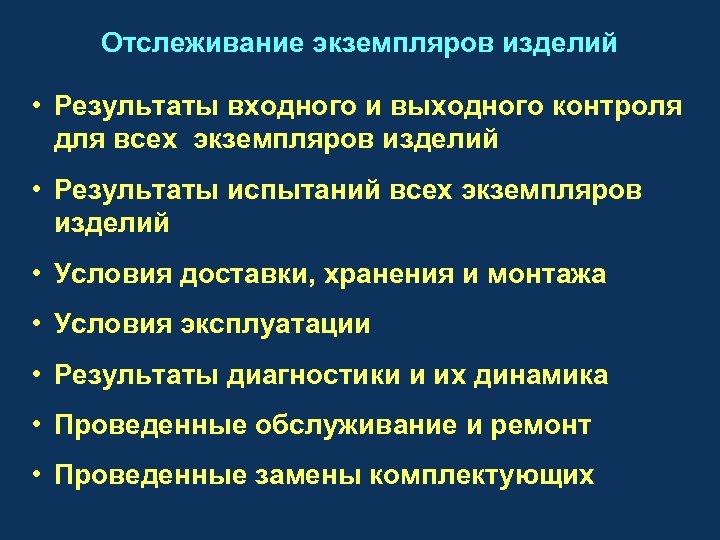

Отслеживание экземпляров изделий • Результаты входного и выходного контроля для всех экземпляров изделий • Результаты испытаний всех экземпляров изделий • Условия доставки, хранения и монтажа • Условия эксплуатации • Результаты диагностики и их динамика • Проведенные обслуживание и ремонт • Проведенные замены комплектующих

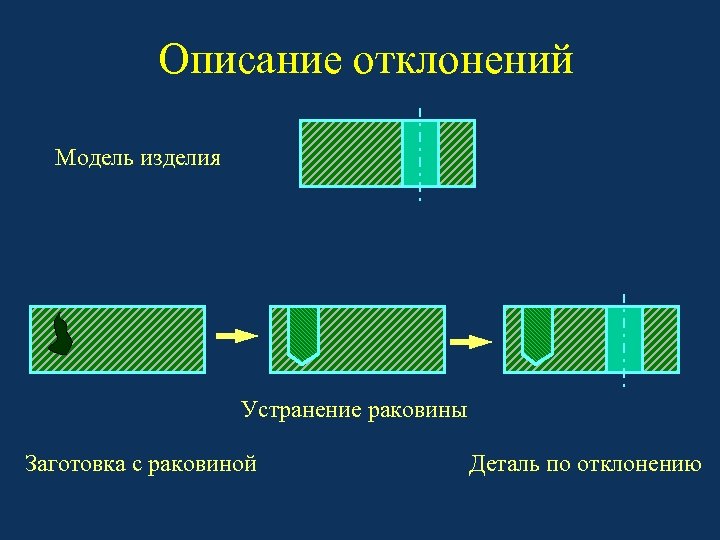

Описание отклонений Модель изделия Устранение раковины Заготовка с раковиной Деталь по отклонению

Подсистема Workflow Роль исполнителя: Конструктор Исполнители: Конструкторский отдел Координаторы: Винокуров И. П. Роль исполнителя: Технолог Исполнители: Технологический отдел Координаторы: Кузнецова Г. В. Владельцы: Винокуров И. П. Роль исполнителя: Главный конструктор Исполнители: Винокуров И. П. Координаторы: -------

Разграничение доступа

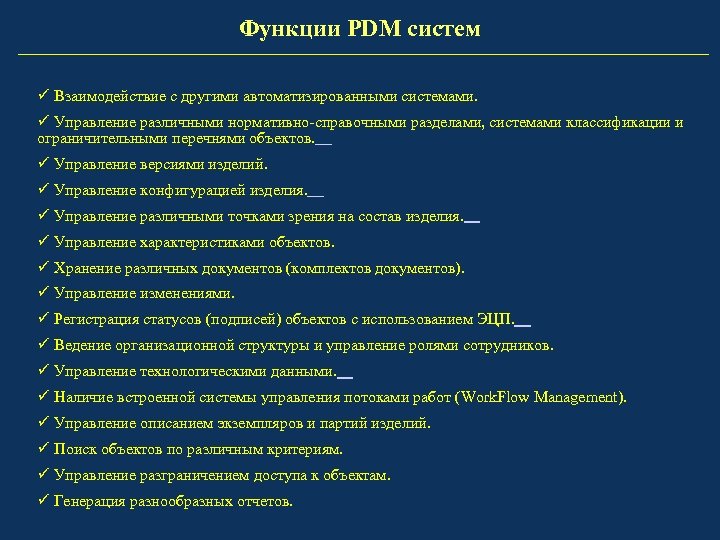

Функции PDM систем ü Взаимодействие с другими автоматизированными системами. ü Управление различными нормативно-справочными разделами, системами классификации и ограничительными перечнями объектов. ü Управление версиями изделий. ü Управление конфигурацией изделия. ü Управление различными точками зрения на состав изделия. ü Управление характеристиками объектов. ü Хранение различных документов (комплектов документов). ü Управление изменениями. ü Регистрация статусов (подписей) объектов с использованием ЭЦП. ü Ведение организационной структуры и управление ролями сотрудников. ü Управление технологическими данными. ü Наличие встроенной системы управления потоками работ (Work. Flow Management). ü Управление описанием экземпляров и партий изделий. ü Поиск объектов по различным критериям. ü Управление разграничением доступа к объектам. ü Генерация разнообразных отчетов.

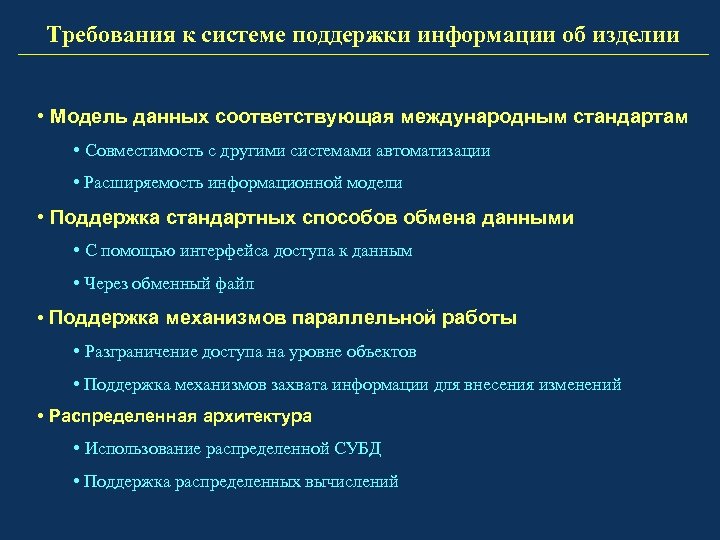

Требования к системе поддержки информации об изделии • Модель данных соответствующая международным стандартам • Совместимость с другими системами автоматизации • Расширяемость информационной модели • Поддержка стандартных способов обмена данными • С помощью интерфейса доступа к данным • Через обменный файл • Поддержка механизмов параллельной работы • Разграничение доступа на уровне объектов • Поддержка механизмов захвата информации для внесения изменений • Распределенная архитектура • Использование распределенной СУБД • Поддержка распределенных вычислений
