НЕТРАДИЦИОННЫЕ ИСТОЧНИКИ ГАЗА ГАЗ НИЗКОПРОНИЦАЕМЫХ ПЛОТНЫХ ПОРОД

НЕТРАДИЦИОННЫЕ ИСТОЧНИКИ ГАЗА: ГАЗ НИЗКОПРОНИЦАЕМЫХ ПЛОТНЫХ ПОРОД

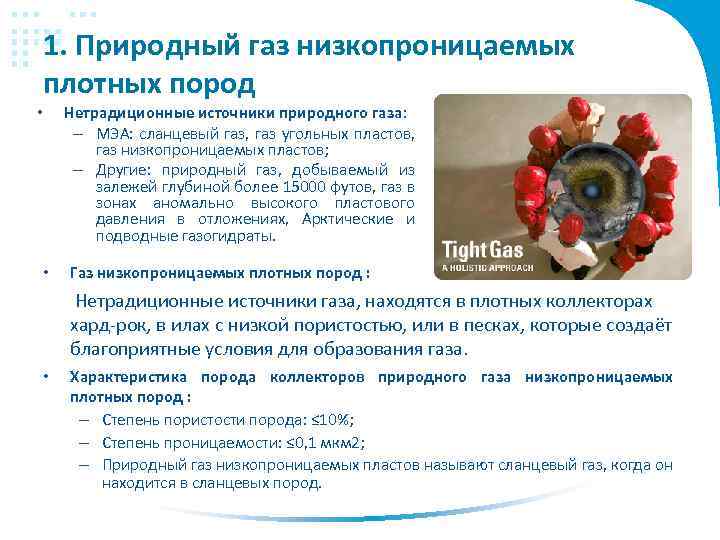

1. Природный газ низкопроницаемых плотных пород • • Нетрадиционные источники природного газа: – МЭА: сланцевый газ, газ угольных пластов, газ низкопроницаемых пластов; – Другие: природный газ, добываемый из залежей глубиной более 15000 футов, газ в зонах аномально высокого пластового давления в отложениях, Арктические и подводные газогидраты. Газ низкопроницаемых плотных пород : Нетрадиционные источники газа, находятся в плотных коллекторах хард-рок, в илах с низкой пористостью, или в песках, которые создаёт благоприятные условия для образования газа. • Характеристика порода коллекторов природного газа низкопроницаемых плотных пород : – Степень пористости порода: ≤ 10%; – Степень проницаемости: ≤ 0, 1 мкм 2; – Природный газ низкопроницаемых пластов называют сланцевый газ, когда он находится в сланцевых пород.

Непроницаемые поры для образования природного газа

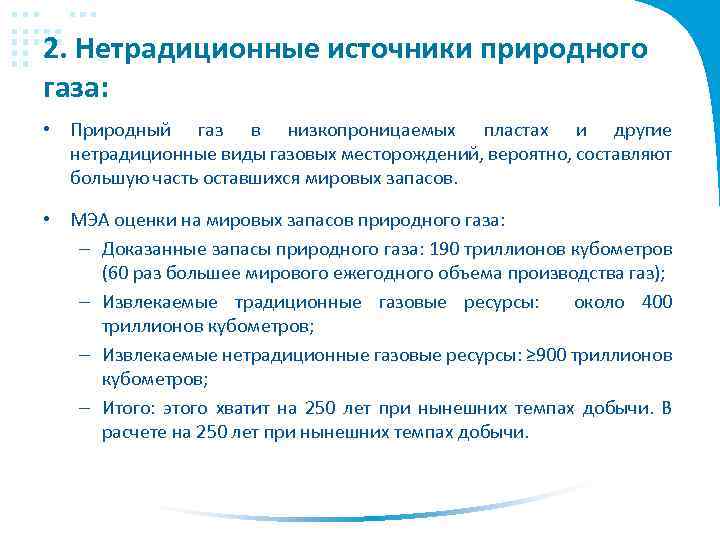

2. Нетрадиционные источники природного газа: • Природный газ в низкопроницаемых пластах и другие нетрадиционные виды газовых месторождений, вероятно, составляют большую часть оставшихся мировых запасов. • МЭА оценки на мировых запасов природного газа: – Доказанные запасы природного газа: 190 триллионов кубометров (60 раз большее мирового ежегодного объема производства газ); – Извлекаемые традиционные газовые ресурсы: около 400 триллионов кубометров; – Извлекаемые нетрадиционные газовые ресурсы: ≥ 900 триллионов кубометров; – Итого: этого хватит на 250 лет при нынешних темпах добычи. В расчете на 250 лет при нынешних темпах добычи.

Нетрадиционные источники газа(триллиона кубометров) Регион Газ низкопроницаемых плотных пород Газ угольных пластов Сланцевый газ Ближний Восток и Северная Африка 23 0 72 Чёрная Африка 22 1 8 Бывший Советский Союз 25 112 18 Азиатско. Тихоокеанский регион 51 49 174 Северная Америка 39 85 109 Латинская Америка 37 1 60 Европа 12 8 16 Всего 210 256 456 Легкодоступные 100 180 380 Источник: IEA ETSAP – IEA Energy Technology Systems Analysis Programme

3. Производство природного газа в плотных пород-коллекторах • • В Соединенных Штатах, добыча природного газа в условиях низкопроницаемых плотных пород была осуществлена на протяжении более 40 лет. В 2010 году, добыча нетрадиционного газа по оценкам экспертов уже достигло 15% мировой добычи газа: в том числе Северная Америка производила около 420 млрд. м 3, что составляет 50% мирового объема добычи нетрадиционного природного газа. • Страны-производители природного газа в условиях низкопроницаемых пластов : США, Канада, ЕС, Австралия, Китай, Индия, Индонезия, Мексика, Аргентина, Алжир.

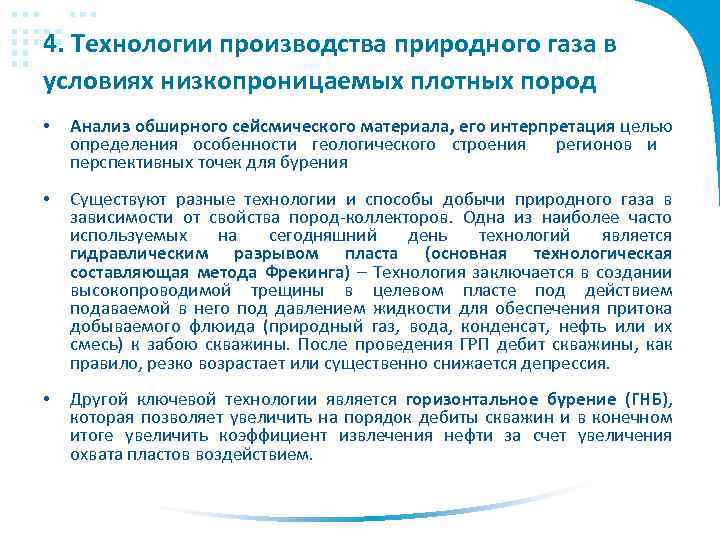

4. Технологии производства природного газа в условиях низкопроницаемых плотных пород • Анализ обширного сейсмического материала, его интерпретация целью определения особенности геологического строения регионов и перспективных точек для бурения • Существуют разные технологии и способы добычи природного газа в зависимости от свойства пород-коллекторов. Одна из наиболее часто используемых на сегодняшний день технологий является гидравлическим разрывом пласта (основная технологическая составляющая метода Фрекинга) – Технология заключается в создании высокопроводимой трещины в целевом пласте под действием подаваемой в него под давлением жидкости для обеспечения притока добываемого флюида (природный газ, вода, конденсат, нефть или их смесь) к забою скважины. После проведения ГРП дебит скважины, как правило, резко возрастает или существенно снижается депрессия. • Другой ключевой технологии является горизонтальное бурение (ГНБ), которая позволяет увеличить на порядок дебиты скважин и в конечном итоге увеличить коэффициент извлечения нефти за счет увеличения охвата пластов воздействием.

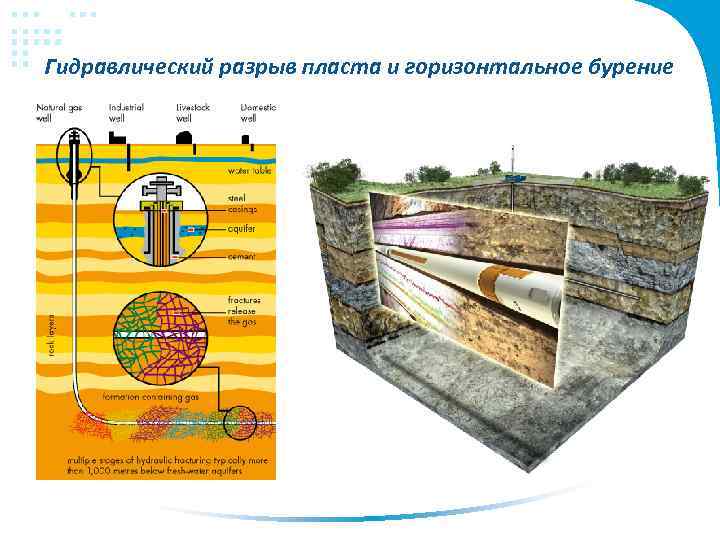

Гидравлический разрыв пласта и горизонтальное бурение

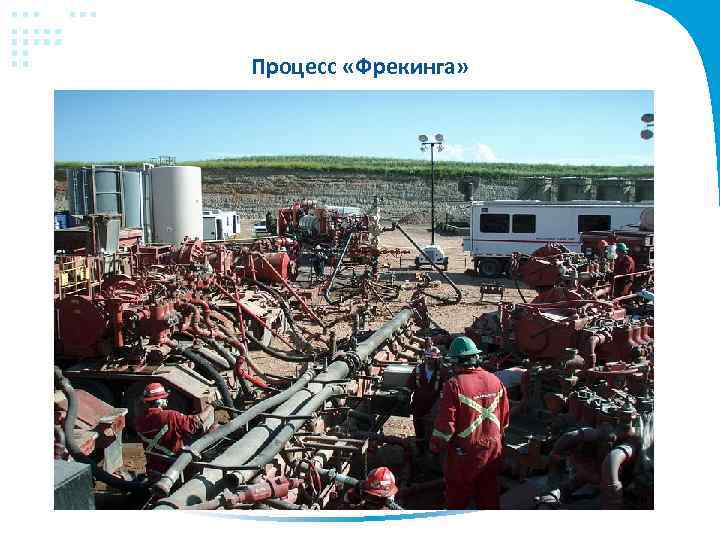

Процесс «Фрекинга»

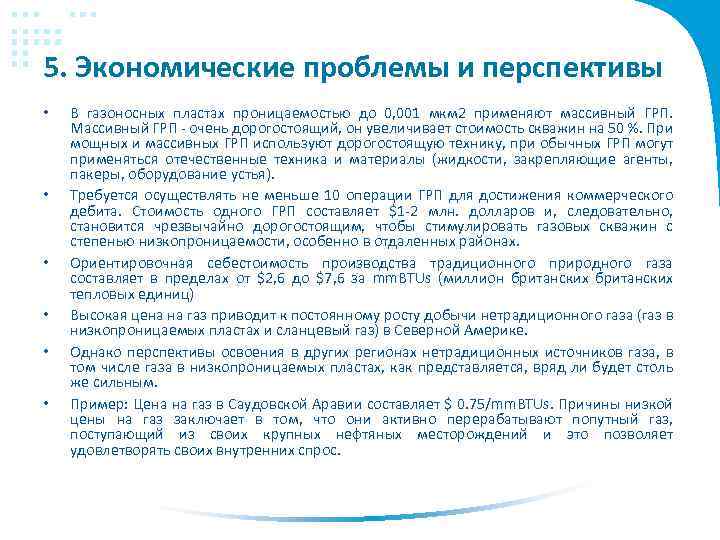

5. Экономические проблемы и перспективы • • • В газоносных пластах проницаемостью до 0, 001 мкм 2 применяют массивный ГРП. Массивный ГРП - очень дорогостоящий, он увеличивает стоимость скважин на 50 %. При мощных и массивных ГРП используют дорогостоящую технику, при обычных ГРП могут применяться отечественные техника и материалы (жидкости, закрепляющие агенты, пакеры, оборудование устья). Требуется осуществлять не меньше 10 операции ГРП для достижения коммерческого дебита. Стоимость одного ГРП составляет $1 -2 млн. долларов и, следовательно, становится чрезвычайно дорогостоящим, чтобы стимулировать газовых скважин с степенью низкопроницаемости, особенно в отдаленных районах. Ориентировочная себестоимость производства традиционного природного газа составляет в пределах от $2, 6 до $7, 6 за mm. BTUs (миллион британских тепловых единиц) Высокая цена на газ приводит к постоянному росту добычи нетрадиционного газа (газ в низкопроницаемых пластах и сланцевый газ) в Северной Америке. Однако перспективы освоения в других регионах нетрадиционных источников газа, в том числе газа в низкопроницаемых пластах, как представляется, вряд ли будет столь же сильным. Пример: Цена на газ в Саудовской Аравии составляет $ 0. 75/mm. BTUs. Причины низкой цены на газ заключает в том, что они активно перерабатывают попутный газ, поступающий из своих крупных нефтяных месторождений и это позволяет удовлетворять своих внутренних спрос.

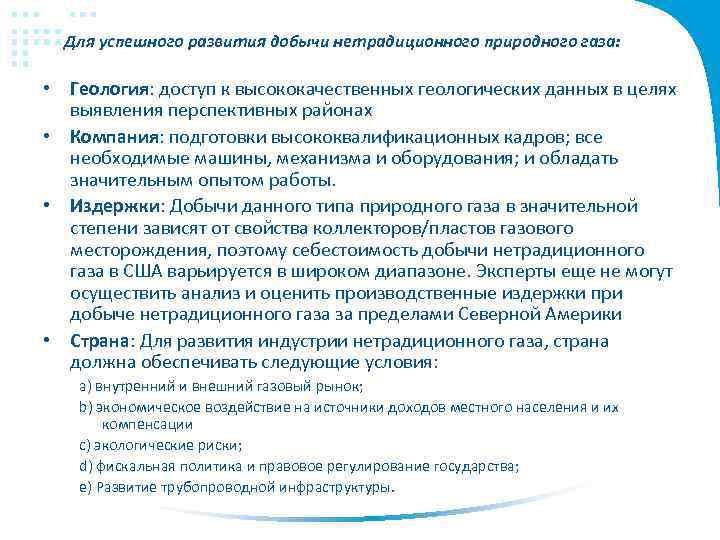

Для успешного развития добычи нетрадиционного природного газа: • Геология: доступ к высококачественных геологических данных в целях выявления перспективных районах • Компания: подготовки высококвалификационных кадров; все необходимые машины, механизма и оборудования; и обладать значительным опытом работы. • Издержки: Добычи данного типа природного газа в значительной степени зависят от свойства коллекторов/пластов газового месторождения, поэтому себестоимость добычи нетрадиционного газа в США варьируется в широком диапазоне. Эксперты еще не могут осуществить анализ и оценить производственные издержки при добыче нетрадиционного газа за пределами Северной Америки • Страна: Для развития индустрии нетрадиционного газа, страна должна обеспечивать следующие условия: a) внутренний и внешний газовый рынок; b) экономическое воздействие на источники доходов местного населения и их компенсации c) экологические риски; d) фискальная политика и правовое регулирование государства; e) Развитие трубопроводной инфраструктуры.

Экономические показатели 3 -х установленных нетрадиционных газовых источников (сланцевый газ, газ угольных пластов, газ низкопроницаемых пластов) • • LOE: операционные (текущие) издержки включены оперативные лизинговые расходы F&D: «Поиск и разработка» издержки

«Спот» цена природного газа Хенри Хаб Цена природного газа Побережья Мексиканского залива ($/mmbtu) • • 2003 -2009: цена на газ ~ $6 / mm. BTUs (миллион британских тепловых единиц); 08/2005 – 06/2006: > $15 (Ураган «Катрина» 08/2005 & Ураган «Рита» 09/2005); 2008: максимальная цена 13. 36 (поставка не постоянная); 10/2013: $3. 6

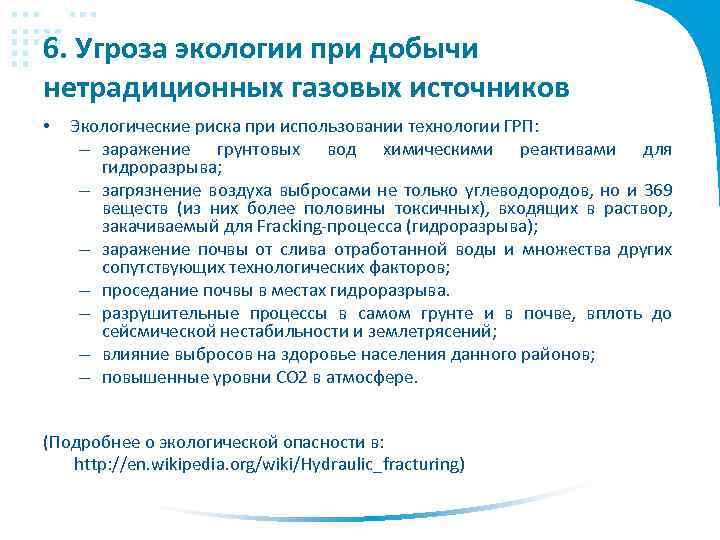

6. Угроза экологии при добычи нетрадиционных газовых источников • Экологические риска при использовании технологии ГРП: – заражение грунтовых вод химическими реактивами для гидроразрыва; – загрязнение воздуха выбросами не только углеводородов, но и 369 веществ (из них более половины токсичных), входящих в раствор, закачиваемый для Fracking-процесса (гидроразрыва); – заражение почвы от слива отработанной воды и множества других сопутствующих технологических факторов; – проседание почвы в местах гидроразрыва. – разрушительные процессы в самом грунте и в почве, вплоть до сейсмической нестабильности и землетрясений; – влияние выбросов на здоровье населения данного районов; – повышенные уровни CO 2 в атмосфере. (Подробнее о экологической опасности в: http: //en. wikipedia. org/wiki/Hydraulic_fracturing)

Воздействие на окружающую среду при производстве природного газа плотных коллекторов

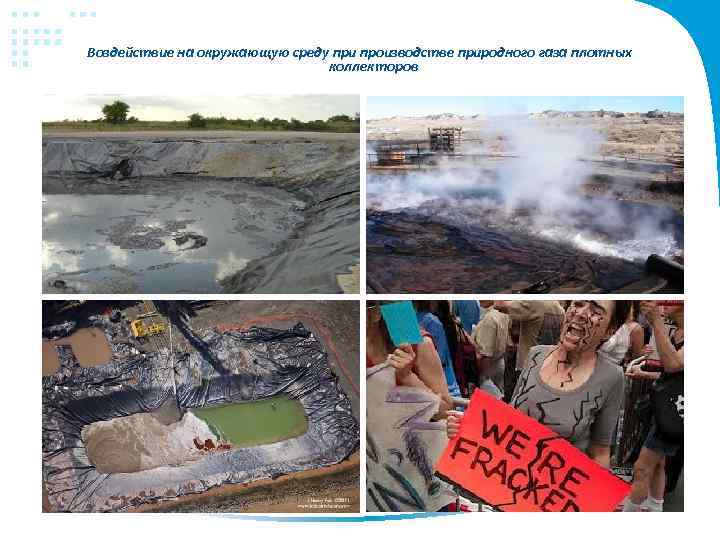

Воздействие на окружающую среду при производстве природного газа плотных коллекторов

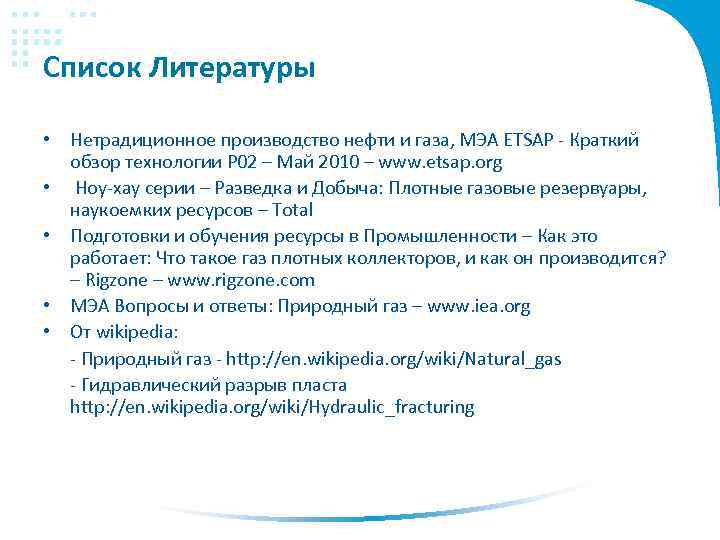

Список Литературы • Нетрадиционное производство нефти и газа, МЭА ETSAP - Краткий обзор технологии P 02 – Май 2010 – www. etsap. org • Ноу-хау серии – Разведка и Добыча: Плотные газовые резервуары, наукоемких ресурсов – Total • Подготовки и обучения ресурсы в Промышленности – Как это работает: Что такое газ плотных коллекторов, и как он производится? – Rigzone – www. rigzone. com • МЭА Вопросы и ответы: Природный газ – www. iea. org • От wikipedia: - Природный газ - http: //en. wikipedia. org/wiki/Natural_gas - Гидравлический разрыв пласта http: //en. wikipedia. org/wiki/Hydraulic_fracturing
