Net. App 제품 소개 ㈜진두아이에스
Net. App 소개 2
Network Appliance (Net. App) 개관 (Delivering Customer Success) FY 06: $2. 07 Billion 4 월드와이드, 기업 고객사에서 입증 $2. 0 B 4 가장 빠르게 성장하고 있는 스토리지 회사 $1. 5 B 4 데이터 센터에서 이미 입증된 광범위한 데이터 관리 솔루션 포트폴리오 – 업계 성장률의 3배 이상 빠른 성장률 4 업계 선도적인 파트너쉽 4 광범위한 프로페셔날 서비스 $1 B 4 글로벌 서포트 $500 M • 1992년 설립 (1999년 한국지사 설립) • Fortune 1000 • 5300+ Employees • Distributed in 138+ countries 2018 -03 -17 • S&P 500 • NASDAQ 100 • 75, 000+ installed systems (400여 고객사, 700 systems at Korea) 3
Net. App의 기술 혁신 2006 확장성을 지닌 그리드 스토리지 2005 Thin provisioning 및 Virtual cloning 2004 RAID-DP™ 디스크 Resiliency 2003 i. SCSI 스토리지 시스템 2002 통합 SAN/NAS 어플라이언스 2001 니어라인 스토리지 어플라이언스 1996 다중 프로토콜 어플라이언스 1993 NAS 어플라이언스 및 Snapshots 2018 -03 -17 4

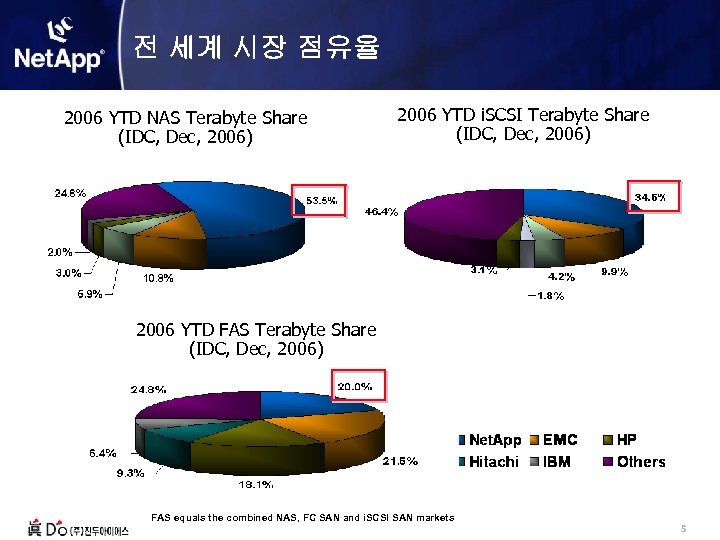

전 세계 시장 점유율 2006 YTD NAS Terabyte Share (IDC, Dec, 2006) 2006 YTD i. SCSI Terabyte Share (IDC, Dec, 2006) 2006 YTD FAS Terabyte Share (IDC, Dec, 2006) FAS equals the combined NAS, FC SAN and i. SCSI SAN markets 5
IDC : Net. App is No. 1! (FAS Capacity Share) 2006 Q 2 FAS Petabyte Market Share Vendor Petabytes % Market Share Net. App 68. 9 21. 3% EMC 66. 7 20. 6% HPQ 61. 0 18. 8% IBM 32. 3 10. 0% HDS 20. 8 6. 4% Other 74. 2 22. 9% Total 323. 9 Dave’s Blog Message to EMC & HP: “ Warning: Objects in mirror are closer than they appear ” 6
Net. App 제품군 7

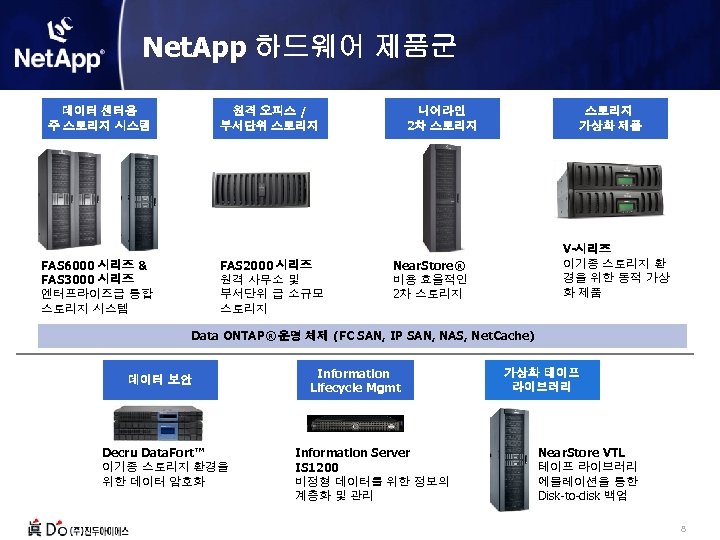

Net. App 하드웨어 제품군 원격 오피스 / 부서단위 스토리지 데이터 센터용 주 스토리지 시스템 FAS 6000 시리즈 & FAS 3000 시리즈 엔터프라이즈급 통합 스토리지 시스템 FAS 2000 시리즈 원격 사무소 및 부서단위 급 소규모 스토리지 니어라인 2차 스토리지 가상화 제품 V-시리즈 이기종 스토리지 환 경을 위한 동적 가상 화 제품 Near. Store® 비용 효율적인 2차 스토리지 Data ONTAP® 운영 체제 (FC SAN, IP SAN, NAS, Net. Cache) 데이터 보안 Decru Data. Fort™ 이기종 스토리지 환경을 위한 데이터 암호화 Information Lifecycle Mgmt Information Server IS 1200 비정형 데이터를 위한 정보의 계층화 및 관리 가상화 테이프 라이브러리 Near. Store VTL 테이프 라이브러리 에뮬레이션을 통한 Disk-to-disk 백업 8
FAS 시리즈 제품군 4 단일 OS 및 관리 4 모듈러 방식의 쉬운 확장성 4 전제품에 걸친 엔터프라이지급 솔루션 적용 FAS 6070 504 TB FAS 6030 FAS 3070 FAS 3040 FAS 3020 126 TB FAS 2050 FAS 2020 24 TB 40 69 TB 104 FAS 3050 168 1008 252 TB 840 168 TB 504 84 TB 252 420 TB 336 Data ONTAP + One Family of Management Software 9
손쉬운 업그레이드 FAS 6070 504 TB FAS 6000 Series FAS 3000 Series * FAS 2050 FAS 2020 40 TB • 헤더 교체만으로 업그레이드 • 유연한 업그레이드 옵션 • 제로 데이터 마이그레이션 • 투자 보호 * Disk shelf conversion 10

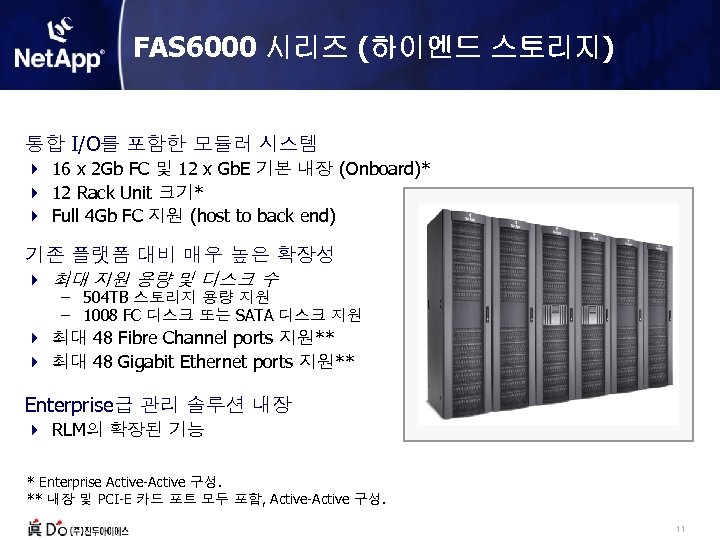

FAS 6000 시리즈 (하이엔드 스토리지) 통합 I/O를 포함한 모듈러 시스템 4 16 x 2 Gb FC 및 12 x Gb. E 기본 내장 (Onboard)* 4 12 Rack Unit 크기* 4 Full 4 Gb FC 지원 (host to back end) 기존 플랫폼 대비 매우 높은 확장성 4 최대 지원 용량 및 디스크 수 – 504 TB 스토리지 용량 지원 – 1008 FC 디스크 또는 SATA 디스크 지원 4 최대 48 Fibre Channel ports 지원** 4 최대 48 Gigabit Ethernet ports 지원** Enterprise급 관리 솔루션 내장 4 RLM의 확장된 기능 * Enterprise Active-Active 구성. ** 내장 및 PCI-E 카드 포트 모두 포함, Active-Active 구성. 11

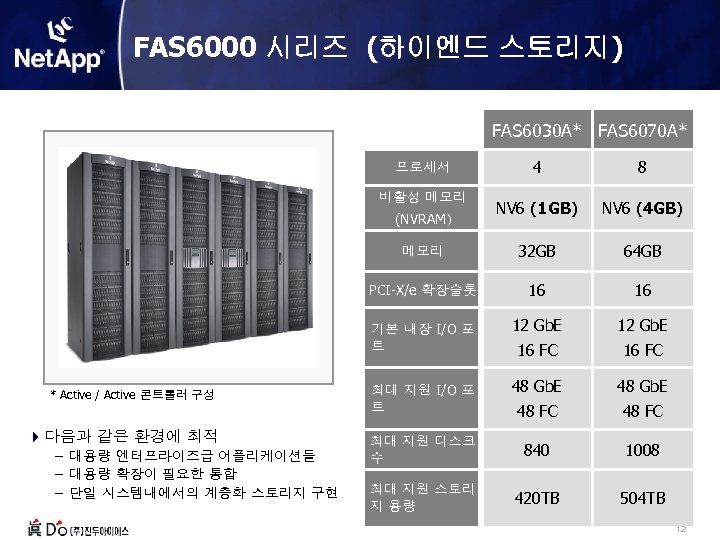

FAS 6000 시리즈 (하이엔드 스토리지) FAS 6030 A* FAS 6070 A* 4 8 NV 6 (1 GB) NV 6 (4 GB) 메모리 32 GB 64 GB PCI-X/e 확장슬롯 16 16 기본 내장 I/O 포 트 12 Gb. E 16 FC 최대 지원 I/O 포 트 48 Gb. E 48 FC 최대 지원 디스크 수 840 1008 최대 지원 스토리 지 용량 420 TB 504 TB 프로세서 비활성 메모리 (NVRAM) * Active / Active 콘트롤러 구성 4다음과 같은 환경에 최적 – 대용량 엔터프라이즈급 어플리케이션들 – 대용량 확장이 필요한 통합 – 단일 시스템내에서의 계층화 스토리지 구현 12

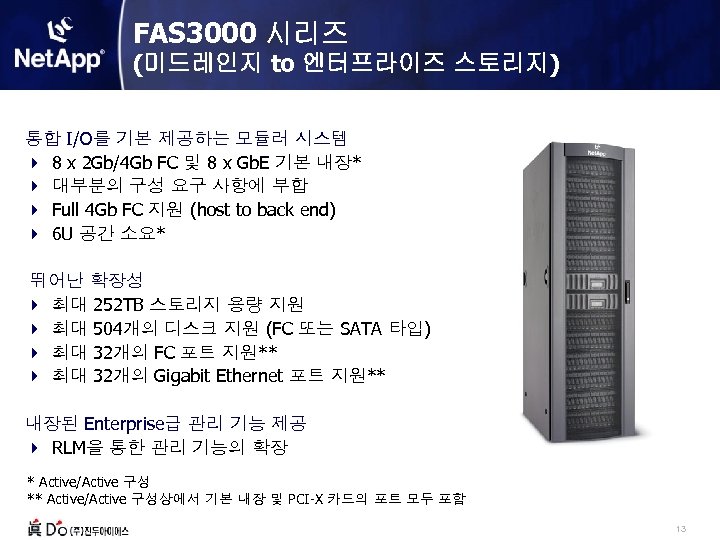

FAS 3000 시리즈 (미드레인지 to 엔터프라이즈 스토리지) 통합 I/O를 기본 제공하는 모듈러 시스템 4 8 x 2 Gb/4 Gb FC 및 8 x Gb. E 기본 내장* 4 대부분의 구성 요구 사항에 부합 4 Full 4 Gb FC 지원 (host to back end) 4 6 U 공간 소요* 뛰어난 확장성 4 최대 252 TB 스토리지 용량 지원 4 최대 504개의 디스크 지원 (FC 또는 SATA 타입) 4 최대 32개의 FC 포트 지원** 4 최대 32개의 Gigabit Ethernet 포트 지원** 내장된 Enterprise급 관리 기능 제공 4 RLM을 통한 관리 기능의 확장 * Active/Active 구성 ** Active/Active 구성상에서 기본 내장 및 PCI-X 카드의 포트 모두 포함 13

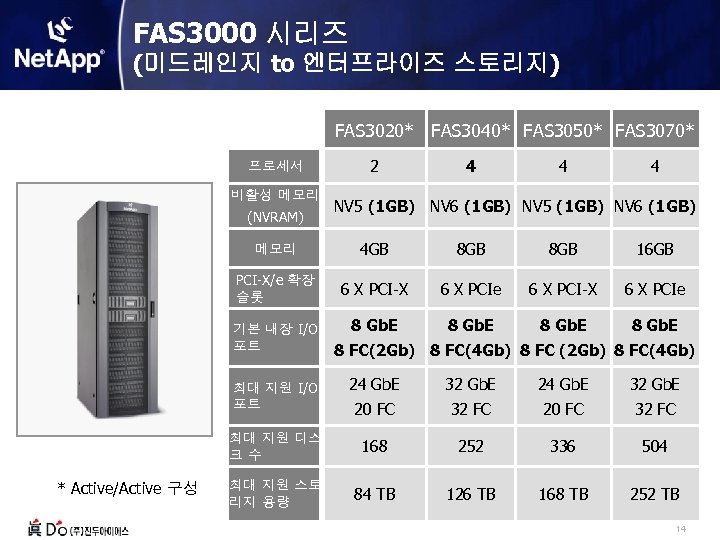

FAS 3000 시리즈 (미드레인지 to 엔터프라이즈 스토리지) FAS 3020* FAS 3040* FAS 3050* FAS 3070* 프로세서 비활성 메모리 (NVRAM) 2 4 4 4 NV 5 (1 GB) NV 6 (1 GB) 메모리 4 GB 8 GB 16 GB PCI-X/e 확장 슬롯 6 X PCI-X 6 X PCIe 8 Gb. E 기본 내장 I/O 포트 8 FC(2 Gb) 8 FC(4 Gb) 8 FC (2 Gb) 8 FC(4 Gb) 최대 지원 I/O 포트 32 Gb. E 24 Gb. E 32 Gb. E 20 FC 32 FC 최대 지원 디스 크수 * Active/Active 구성 24 Gb. E 168 252 336 504 최대 지원 스토 리지 용량 84 TB 126 TB 168 TB 252 TB 14

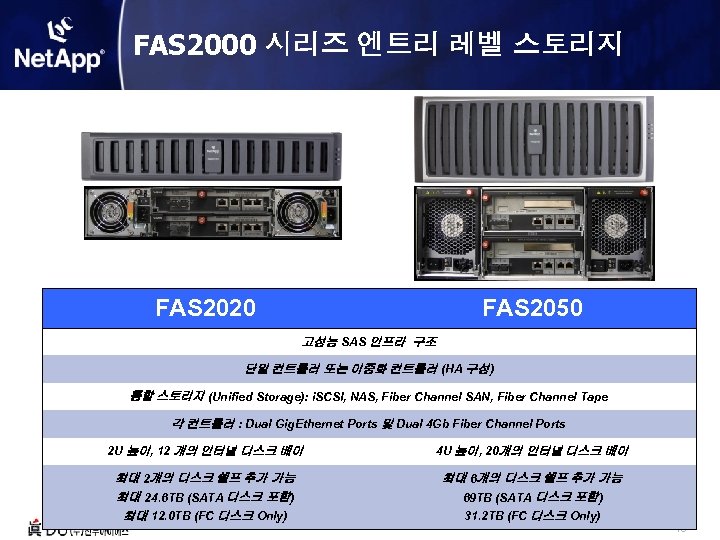

FAS 2000 시리즈 엔트리 레벨 스토리지 FAS 2020 FAS 2050 고성능 SAS 인프라 구조 단일 컨트롤러 또는 이중화 컨트롤러 (HA 구성) 통합 스토리지 (Unified Storage): i. SCSI, NAS, Fiber Channel SAN, Fiber Channel Tape 각 컨트롤러 : Dual Gig. Ethernet Ports 및 Dual 4 Gb Fiber Channel Ports 2 U 높이, 12 개의 인터널 디스크 베이 4 U 높이, 20개의 인터널 디스크 베이 최대 2개의 디스크 쉘프 추가 가능 최대 24. 6 TB (SATA 디스크 포함) 최대 12. 0 TB (FC 디스크 Only) 최대 6개의 디스크 쉘프 추가 가능 69 TB (SATA 디스크 포함) 31. 2 TB (FC 디스크 Only) 15
FAS 2000 시리즈 엔트리 레벨 스토리지 FAS 2020 최대 지원 디스크 수 40 104 최대 스토리지 용량 24 TB 69 TB SAS 디스크 지원 Yes 듀얼 컨트롤러 지원 Yes 메모리 2 GB 4 GB 최대 FC/Gig. E 포트 수 4/4 I/O 확장 슬롯 - 2 x PCIe Onboard RLM * Active/Active 구성 FAS 2050 Yes 기본 가격 비교 1 2. 3 16

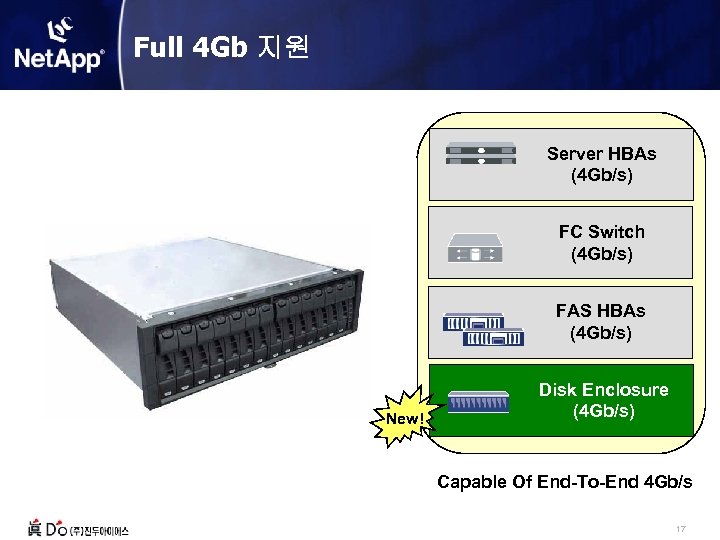

Full 4 Gb 지원 Server HBAs (4 Gb/s) FC Switch (4 Gb/s) FAS HBAs (4 Gb/s) New! Disk Enclosure (4 Gb/s) Capable Of End-To-End 4 Gb/s 17
Net. App 기본 아키텍쳐 18

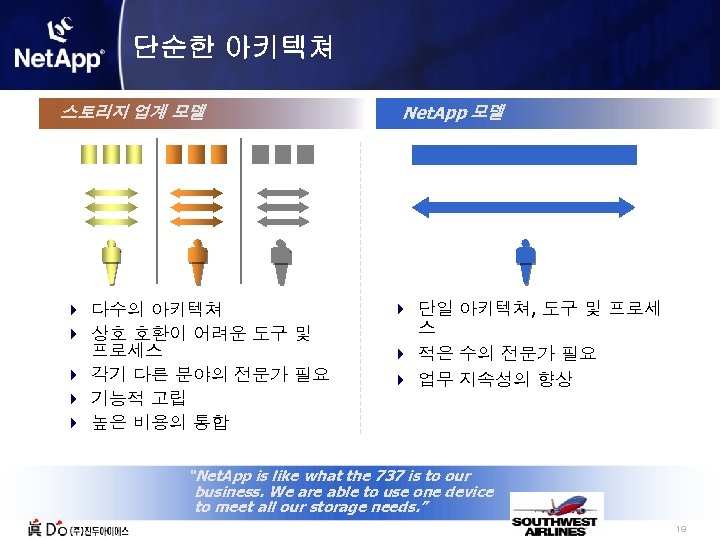

단순한 아키텍쳐 스토리지 업계 모델 4 다수의 아키텍쳐 4 상호 호환이 어려운 도구 및 프로세스 4 각기 다른 분야의 전문가 필요 4 기능적 고립 4 높은 비용의 통합 Net. App 모델 4 단일 아키텍쳐, 도구 및 프로세 스 4 적은 수의 전문가 필요 4 업무 지속성의 향상 “Net. App is like what the 737 is to our business. We are able to use one device to meet all our storage needs. ” 19

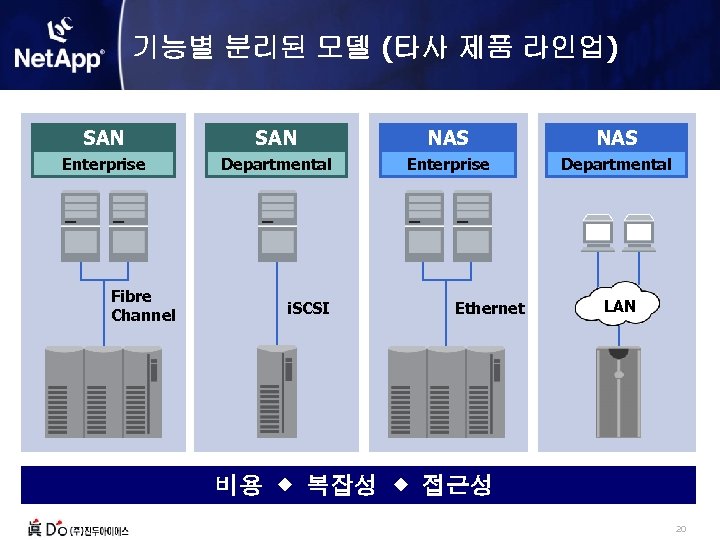

기능별 분리된 모델 (타사 제품 라인업) SAN NAS Enterprise Departmental Fibre Channel i. SCSI 비용 복잡성 Ethernet LAN 접근성 20

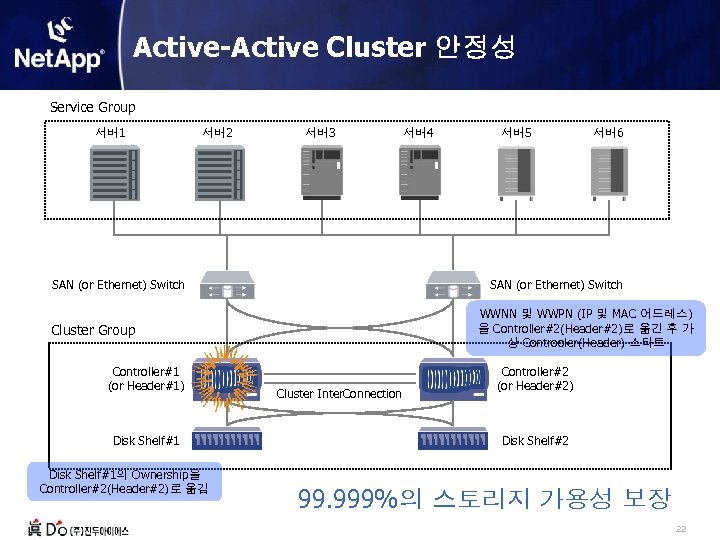

Active-Active Cluster 안정성 Service Group 서버1 서버2 서버3 SAN (or Ethernet) Switch Disk Shelf#1의 Ownership을 Controller#2(Header#2)로 옮김 서버5 서버6 SAN (or Ethernet) Switch WWNN 및 WWPN (IP 및 MAC 어드레스) 을 Controller#2(Header#2)로 옮긴 후 가 상 Controoler(Header) 스타트 Cluster Group Controller#1 (or Header#1) 서버4 Cluster Inter. Connection Controller#2 (or Header#2) Disk Shelf#2 99. 999%의 스토리지 가용성 보장 22

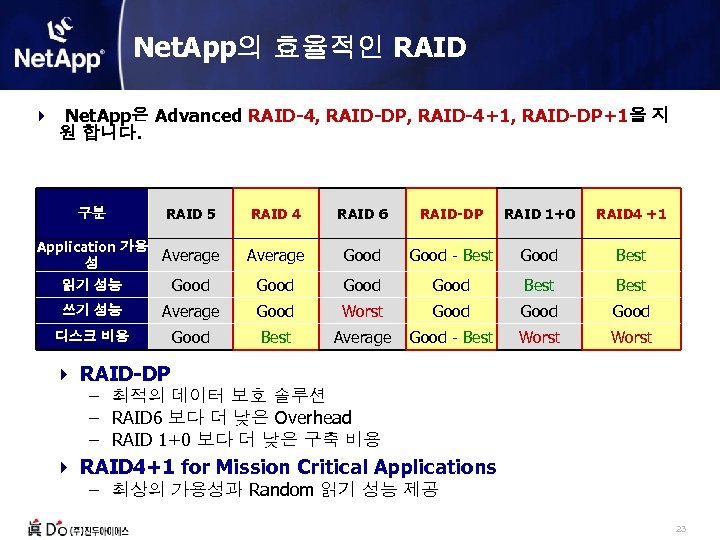

Net. App의 효율적인 RAID 4 Net. App은 Advanced RAID-4, RAID-DP, RAID-4+1, RAID-DP+1을 지 원 합니다. 구분 RAID 5 RAID 4 RAID 6 RAID-DP RAID 1+0 RAID 4 +1 Application 가용 성 Average Good - Best Good Best 읽기 성능 Good Best 쓰기 성능 Average Good Worst Good 디스크 비용 Good Best Average Good - Best Worst 4 RAID-DP – 최적의 데이터 보호 솔루션 – RAID 6 보다 더 낮은 Overhead – RAID 1+0 보다 더 낮은 구축 비용 4 RAID 4+1 for Mission Critical Applications – 최상의 가용성과 Random 읽기 성능 제공 23
Net. App의 최고 효율 RAID (RAID 4 + WAFL) Buffer D 1 D 2 D 3 D 5 D 6 D 7 D 2 … D 3 D 4 D 5 … D 6 D 8 D 9 D 1 D 4 … D 7 … D 8 D 9 … D 10 D 11 D 12 Data 입력 Data Parity Drive 1 Drive 2 Drive 3 Drive 4 D 1 D 2 D 3 D 4 P 1 1 4 3 0 8 첫번째 CP D 5 D 6 D 7 D 8 P 2 0 2 1 3 6 두번째 CP D 9 D 10 D 11 D 12 P 3 1 5 0 3 9 세번째 CP Chuck Write & Read Ahead • Parity Disk의 병목현상 없음. • 온라인 증설 가능/용이 • 높은 디스크 활용률 • 서로 다른 사이즈간의 RAID 그룹 형성 가능 RAID-4 Disk 구성 24

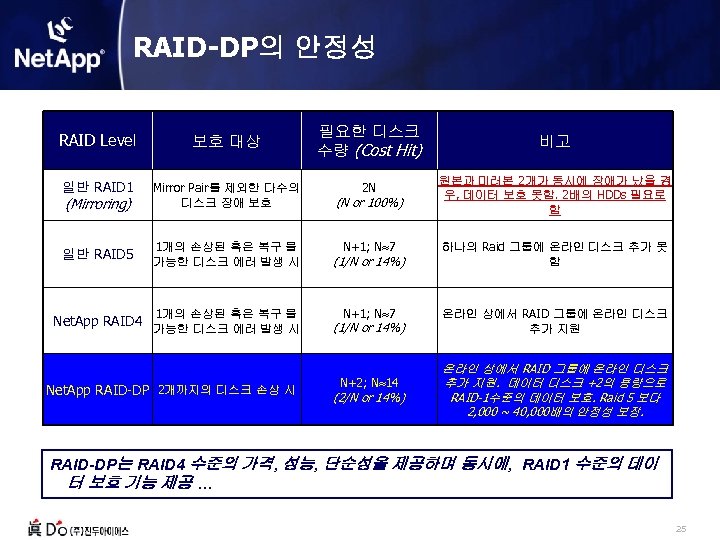

RAID-DP의 안정성 필요한 디스크 수량 (Cost Hit) RAID Level 보호 대상 일반 RAID 1 (Mirroring) Mirror Pair를 제외한 다수의 디스크 장애 보호 일반 RAID 5 1개의 손상된 혹은 복구 불 가능한 디스크 에러 발생 시 N+1; N 7 (1/N or 14%) 하나의 Raid 그룹에 온라인 디스크 추가 못 함 1개의 손상된 혹은 복구 불 N+1; N 7 온라인 상에서 RAID 그룹에 온라인 디스크 추가 지원 Net. App RAID 4 가능한 디스크 에러 발생 시 Net. App RAID-DP 2개까지의 디스크 손상 시 2 N (N or 100%) (1/N or 14%) N+2; N 14 (2/N or 14%) 비고 원본과 미러본 2개가 동시에 장애가 났을 경 우, 데이터 보호 못함. 2배의 HDDs 필요로 함 온라인 상에서 RAID 그룹에 온라인 디스크 추가 지원. 데이터 디스크 +2의 용량으로 RAID-1수준의 데이터 보호. Raid 5 보다 2, 000 ~ 40, 000배의 안정성 보장. RAID-DP는 RAID 4 수준의 가격, 성능, 단순성을 제공하며 동시에, RAID 1 수준의 데이 터 보호 기능 제공 … 25

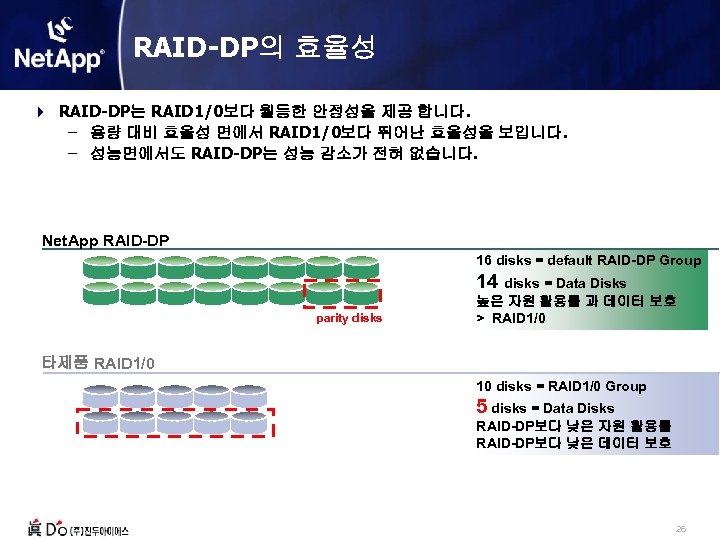

RAID-DP의 효율성 4 RAID-DP는 RAID 1/0보다 월등한 안정성을 제공 합니다. – 용량 대비 효율성 면에서 RAID 1/0보다 뛰어난 효율성을 보입니다. – 성능면에서도 RAID-DP는 성능 감소가 전혀 없습니다. Net. App RAID-DP 16 disks = default RAID-DP Group 14 disks = Data Disks parity disks 높은 자원 활용률 과 데이터 보호 > RAID 1/0 타제품 RAID 1/0 10 disks = RAID 1/0 Group 5 disks = Data Disks RAID-DP보다 낮은 자원 활용률 RAID-DP보다 낮은 데이터 보호 26

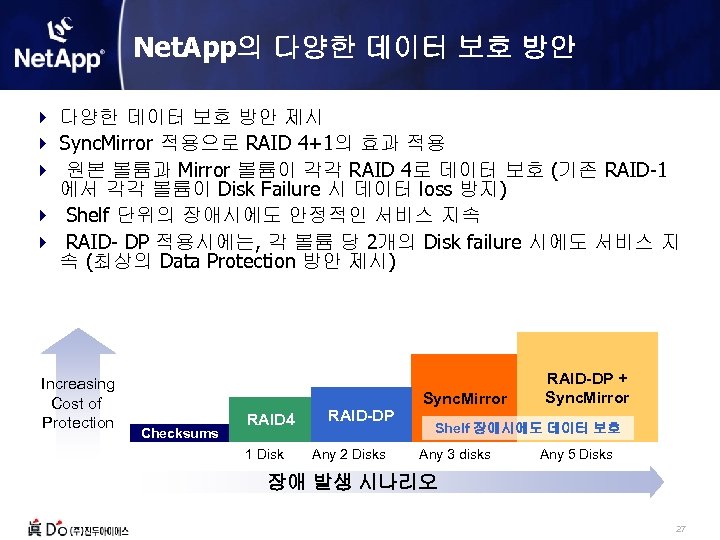

Net. App의 다양한 데이터 보호 방안 4 다양한 데이터 보호 방안 제시 4 Sync. Mirror 적용으로 RAID 4+1의 효과 적용 4 원본 볼륨과 Mirror 볼륨이 각각 RAID 4로 데이터 보호 (기존 RAID-1 에서 각각 볼륨이 Disk Failure 시 데이터 loss 방지) 4 Shelf 단위의 장애시에도 안정적인 서비스 지속 4 RAID- DP 적용시에는, 각 볼륨 당 2개의 Disk failure 시에도 서비스 지 속 (최상의 Data Protection 방안 제시) Increasing Cost of Protection Checksums RAID 4 1 Disk RAID-DP Any 2 Disks Sync. Mirror RAID-DP + Sync. Mirror Shelf 장애시에도 데이터 보호 Any 3 disks Any 5 Disks 장애 발생 시나리오 27

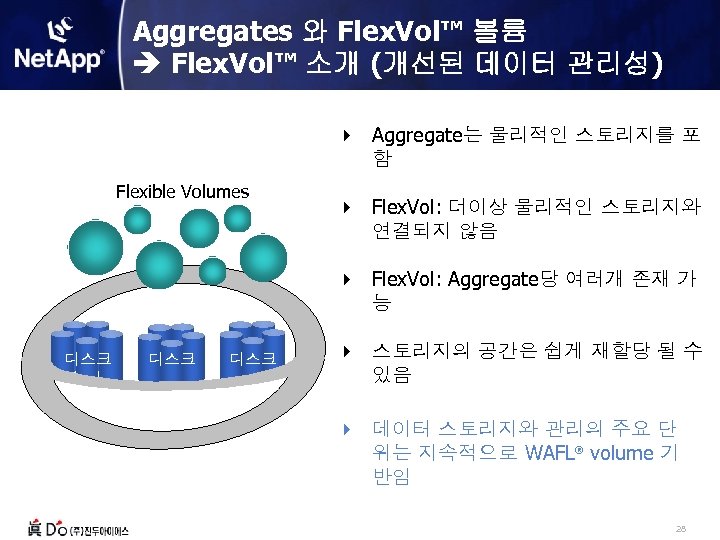

Aggregates 와 Flex. Vol™ 볼륨 Flex. Vol™ 소개 (개선된 데이터 관리성) 4 Aggregate는 물리적인 스토리지를 포 함 Flexible Volumes 4 Flex. Vol: 더이상 물리적인 스토리지와 연결되지 않음 4 Flex. Vol: Aggregate당 여러개 존재 가 능 디스크 Aggregate 디스크 4 스토리지의 공간은 쉽게 재할당 될 수 있음 4 데이터 스토리지와 관리의 주요 단 위는 지속적으로 WAFL® volume 기 반임 28

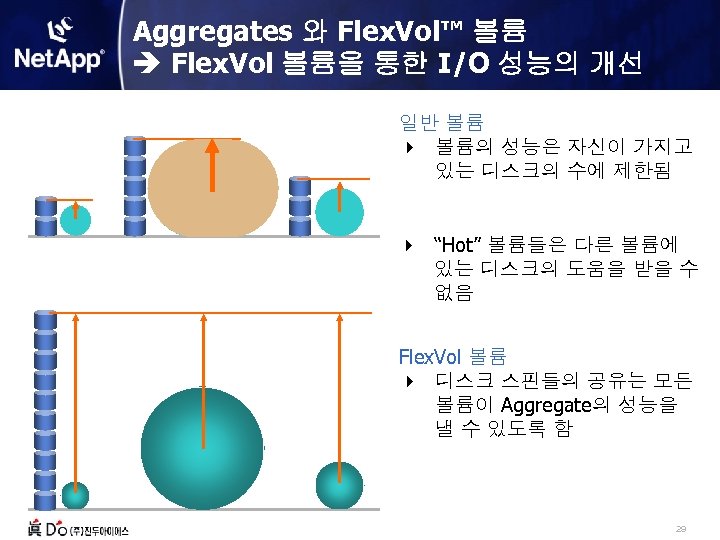

Aggregates 와 Flex. Vol™ 볼륨 Flex. Vol 볼륨을 통한 I/O 성능의 개선 일반 볼륨 4 볼륨의 성능은 자신이 가지고 있는 디스크의 수에 제한됨 4 “Hot” 볼륨들은 다른 볼륨에 있는 디스크의 도움을 받을 수 없음 Flex. Vol 볼륨 4 디스크 스핀들의 공유는 모든 볼륨이 Aggregate의 성능을 낼 수 있도록 함 29

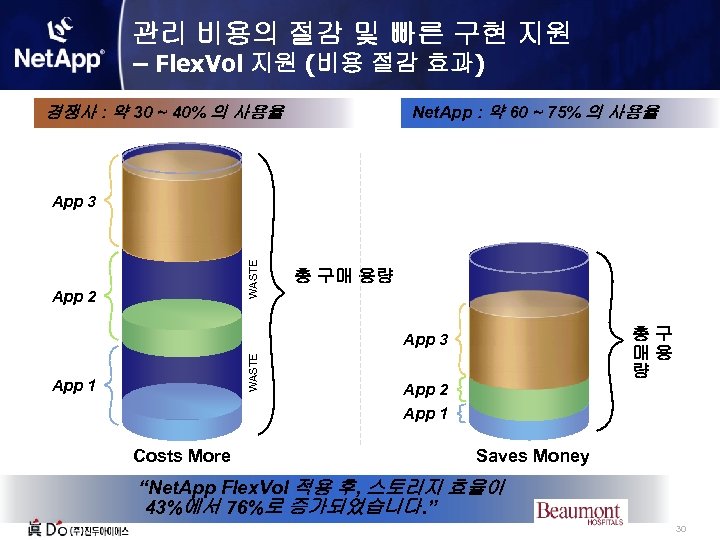

관리 비용의 절감 및 빠른 구현 지원 – Flex. Vol 지원 (비용 절감 효과) 경쟁사 : 약 30 ~ 40% 의 사용율 Net. App : 약 60 ~ 75% 의 사용율 WASTE App 3 App 2 총 구매 용량 총구 매용 량 WASTE App 3 App 1 Costs More App 2 App 1 Saves Money “Net. App Flex. Vol 적용 후, 스토리지 효율이 43%에서 76%로 증가되었습니다. ” 30
Snapshot의 효율성 4 Net. App의 Snapshot: 데이터 변경시 1번의 operation 발생 4 타 벤더의 Snapshot: 데이터 변경시, 총 3번의 operation 발생 => 기존 업무 성능 저하 발생 타 벤더의 Snapshot Existing Snapshot Active Data Snapshot Net. App의 Snapshot Modify 3 rd block in file/LUN from “C” to “Z” Active Data A A B C D B Snapshot Z D C Each* write I/O becomes : • Read old value (C) • Write new value (Z) 200% extra-I/O penalty Active Data A B Snapshot C D Z One write I/O (Z) remains one I/O 0% penalty! 31

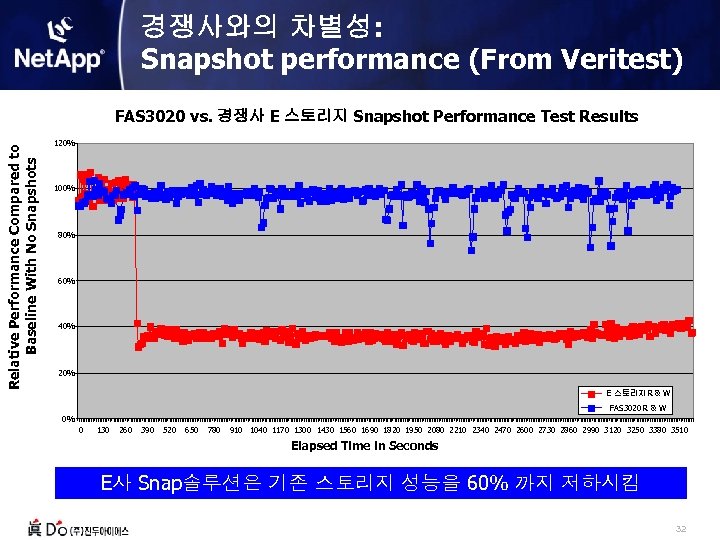

경쟁사와의 차별성: Snapshot performance (From Veritest) Relative Performance Compared to Baseline With No Snapshots FAS 3020 vs. 경쟁사 E 스토리지 Snapshot Performance Test Results 120% 100% 80% 60% 40% 20% E 스토리지 R & W FAS 3020 R & W 0% 0 130 260 390 520 650 780 910 1040 1170 1300 1430 1560 1690 1820 1950 2080 2210 2340 2470 2600 2730 2860 2990 3120 3250 3380 3510 Elapsed Time in Seconds E사 Snap솔루션은 기존 스토리지 성능을 60% 까지 저하시킴 32
Flex. Clone의 효율성 4 Flexclone은 원본 볼륨과 동일한 여러 볼륨을 순간적으로 복제 할 수 있음 4 모든 미러 볼륨이 write/read 할 수 있으며 변경된 부분만 저장함으로 공간 절약의 효과가 큼 4 개발 및 테스트 용으로 다수의 미러볼륨이 필요 할때 유용함 EMC의 복제 솔루션 Net. App의 복제 솔루션 33

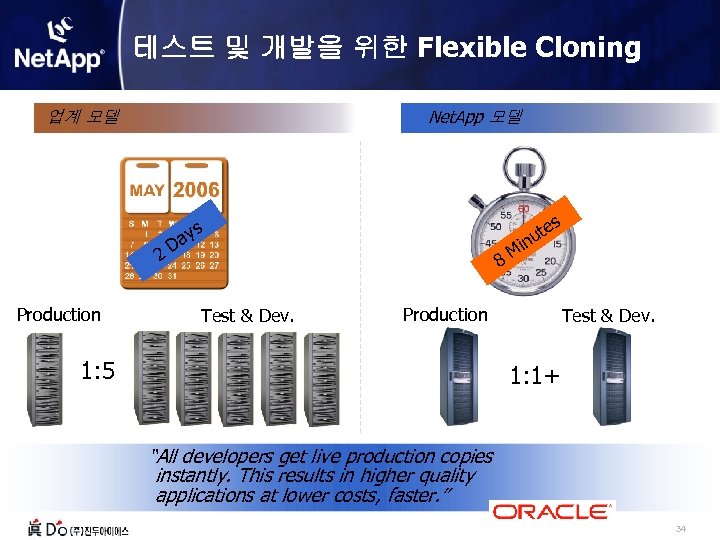

테스트 및 개발을 위한 Flexible Cloning Net. App 모델 업계 모델 es s ay 2 D Production Test & Dev. t inu 8 M Production 1: 5 Test & Dev. 1: 1+ “All developers get live production copies instantly. This results in higher quality applications at lower costs, faster. ” 34
넷앱 소프트웨어 솔루션 백업 및 복구 (intra-appliance) Snapshot / Snap. Restore® TM 4 효율적인 시점 단위 데이터 논리적 백업 솔루션 4 Snapshot 백업으로 부터의 신속한 복구 Data Protection (데이터 보호) Snap. Mirror® 4 재해 복구, 데이터 분산, 데이터 마이닝 솔루션 Snap. Manager® 4 Microsoft® Exchange, Microsoft® SQL Server & Lotus® Domino® 를 위한 광범위하고 다양한 데이터 관리 솔루션. Single mailbox recovery with SMBR. Snap. Vault 4 중앙 집중화된 블럭 복제 기반 Disk-to-Disk 백업 ® Snap. Lock™ 4 Regulated 와 Reference (semi-) structured data를 위한 데이터 WORM 기능 제공 (Write Once Read Many) Lock. Vault™ 4 Unstructured 데이터에 대한 디스크 기반 Regulatory Compliance Snap. Validator™ 4 Oracle HARD compliance detects & protects against data corruption High Availability (고가용성) Sync. Mirror® 4 RAID 4 또는 RAID-DP 그룹에 대한 RAID 1 Clustered Failover Option 4 스토리지 레벨 Active-active 클러스터링 솔루션 4 Cache Memory 내용까지도 이중화 지원 Metro. Cluster 4 빠른 복구와 비지니스의 연속성을 보장하기 위해 실시간 복제 데이터를 이용한 스토리지 레벨 Failover 제공 35

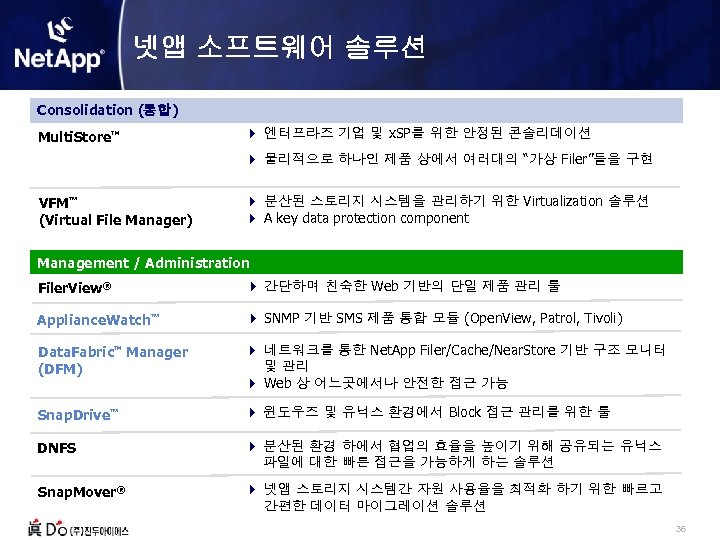

넷앱 소프트웨어 솔루션 Consolidation (통합) Multi. Store TM 4 엔터프라즈 기업 및 x. SP를 위한 안정된 콘솔리데이션 4 물리적으로 하나인 제품 상에서 여러대의 “가상 Filer”들을 구현 VFM™ (Virtual File Manager) 4 분산된 스토리지 시스템을 관리하기 위한 Virtualization 솔루션 4 A key data protection component Management / Administration Filer. View® 4 간단하며 친숙한 Web 기반의 단일 제품 관리 툴 Appliance. Watch™ 4 SNMP 기반 SMS 제품 통합 모듈 (Open. View, Patrol, Tivoli) Data. Fabric Manager (DFM) 4 네트워크를 통한 Net. App Filer/Cache/Near. Store 기반 구조 모니터 및 관리 4 Web 상 어느곳에서나 안전한 접근 가능 Snap. Drive™ 4 윈도우즈 및 유닉스 환경에서 Block 접근 관리를 위한 툴 DNFS 4 분산된 환경 하에서 협업의 효율을 높이기 위해 공유되는 유닉스 파일에 대한 빠른 접근을 가능하게 하는 솔루션 Snap. Mover® 4 넷앱 스토리지 시스템간 자원 사용율을 최적화 하기 위한 빠르고 간편한 데이터 마이그레이션 솔루션 TM 36
넷앱 소프트웨어 솔루션 Management / Administration Flex. Vol™ 4 공간 요구에 부합하도록 크기 조정이 가능한 볼륨 4 스토리지내 물리적 디스크 드라이브의 한계성을 극복 4 Thin Provisioning, Granular 데이터 관리를 통한 데이터 관리성 향 상 4 스토리지 사용량 및 성능의 개선 Flex. Clone™ 4 스토리지 공간의 추가 없이 여러개의 즉각적인 데이터 Set의 구성 4 어플리케이션 테스트 및 개발환경에 대해 매우 효과적인 개선 기능 Flex. Cache 4 FAS스토리지간 데이터 미러 및 복제 솔루션 4 소스데이터의 변경 시 요구에 따라 복제본 업데이트 4 독립적인 데이터 요구에 따라 데이터 복제 37
Net. App 파일 스토리지 ( Image 서비스 ) 사례 38

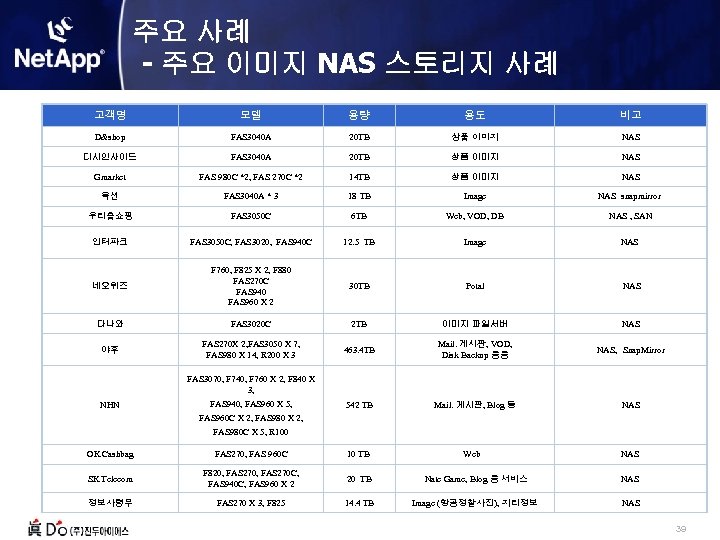

주요 사례 - 주요 이미지 NAS 스토리지 사례 고객명 모델 용량 용도 비고 D&shop FAS 3040 A 20 TB 상품 이미지 NAS 디시인사이드 FAS 3040 A 20 TB 상품 이미지 NAS Gmarket FAS 980 C *2, FAS 270 C *2 14 TB 상품 이미지 NAS 옥션 FAS 3040 A * 3 18 TB Image NAS snapmirror 우리홈쇼핑 FAS 3050 C 6 TB Web, VOD, DB NAS , SAN 인터파크 FAS 3050 C, FAS 3020, FAS 940 C 12. 5 TB Image NAS 네오위즈 F 760, F 825 X 2, F 880 FAS 270 C FAS 940 FAS 960 X 2 30 TB Potal NAS 다나와 FAS 3020 C 2 TB 이미지 파일서버 NAS 야후 FAS 270 X 2, FAS 3050 X 7, FAS 980 X 14, R 200 X 3 463. 4 TB Mail. 게시판, VOD, Disk Backup 등등 NAS, Snap. Mirror 542 TB Mail. 게시판, Blog 등 NAS FAS 3070, F 740, F 760 X 2, F 840 X 3, NHN FAS 940, FAS 960 X 5, FAS 960 C X 2, FAS 980 X 2, FAS 980 C X 5, R 100 OK Cashbag FAS 270, FAS 960 C 10 TB Web NAS SK Telecom F 820, FAS 270 C, FAS 940 C, FAS 960 X 2 20 TB Nate Game, Blog 등 서비스 NAS 정보사령부 FAS 270 X 3, F 825 14. 4 TB Image (항공정찰사진), 지리정보 NAS 39
