Несущий остов зданий с тонкостенными пространственными конструкциями

Несущий остов зданий с тонкостенными пространственными конструкциями

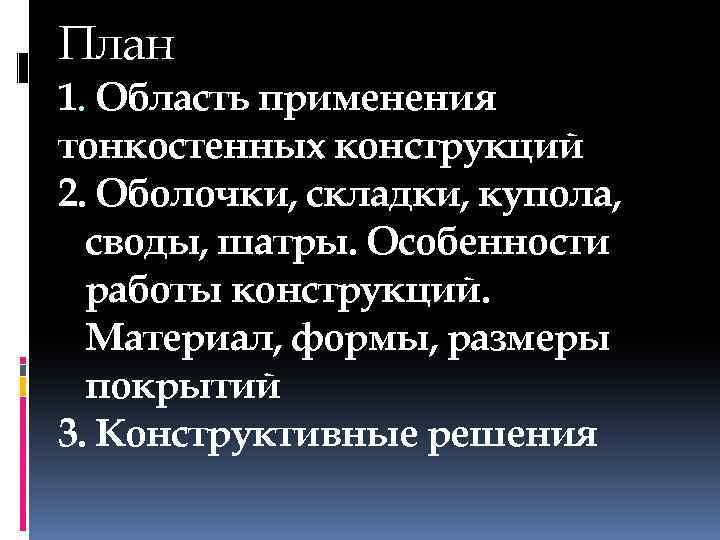

План 1. Область применения тонкостенных конструкций 2. Оболочки, складки, купола, своды, шатры. Особенности работы конструкций. Материал, формы, размеры покрытий 3. Конструктивные решения

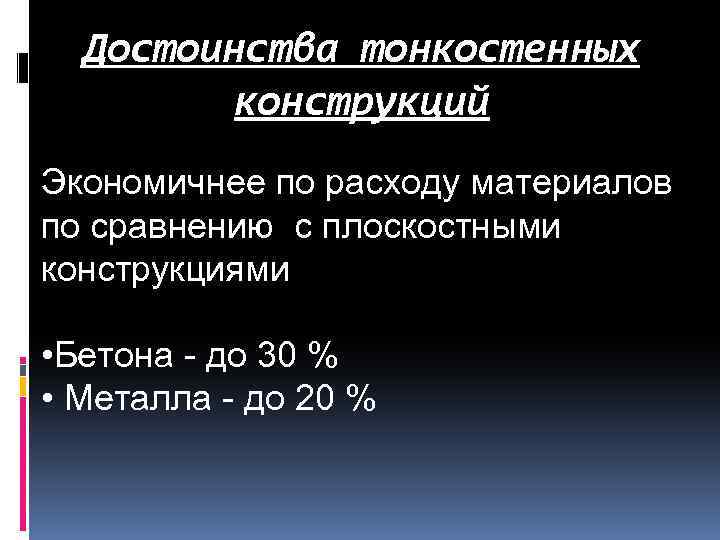

Достоинства тонкостенных конструкций Экономичнее по расходу материалов по сравнению с плоскостными конструкциями • Бетона - до 30 % • Металла - до 20 %

Пример работы конструкции

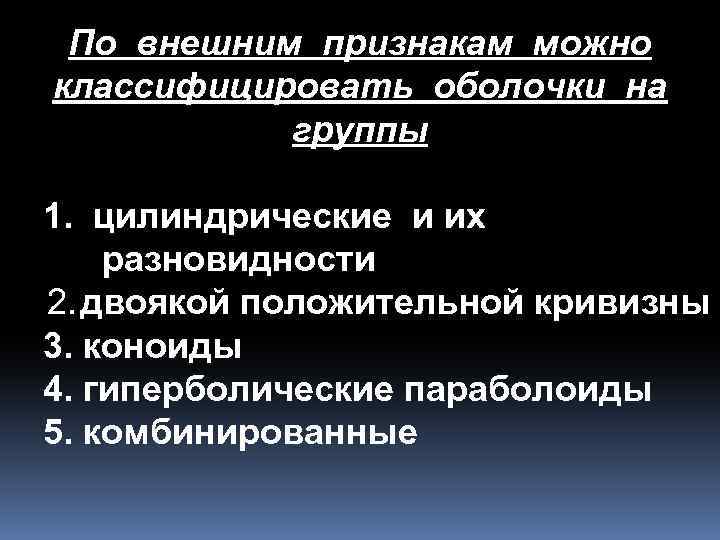

По внешним признакам можно классифицировать оболочки на группы 1. цилиндрические и их разновидности 2. двоякой положительной кривизны 3. коноиды 4. гиперболические параболоиды 5. комбинированные

Оболочки одинарной кривизны цилиндрические, конические • двоякой кривизны- оболочки вращения – купол, гиперболический параболоид, эллипсоид вращения

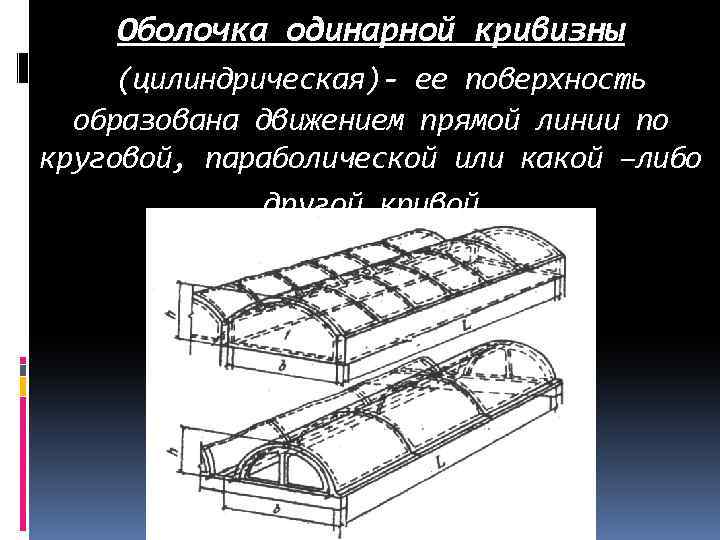

Оболочка одинарной кривизны (цилиндрическая)- ее поверхность образована движением прямой линии по круговой, параболической или какой –либо другой кривой

Сферическая оболочка Оболочка переноса

Цилиндрическая и бочарная оболочки

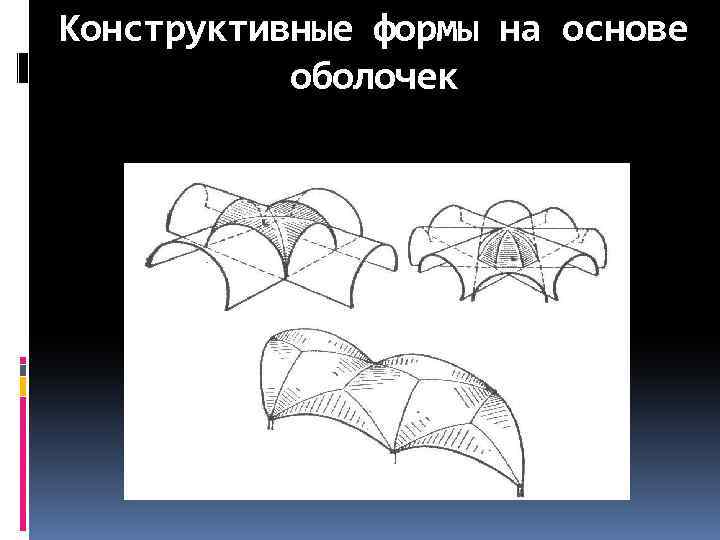

Конструктивные формы на основе оболочек

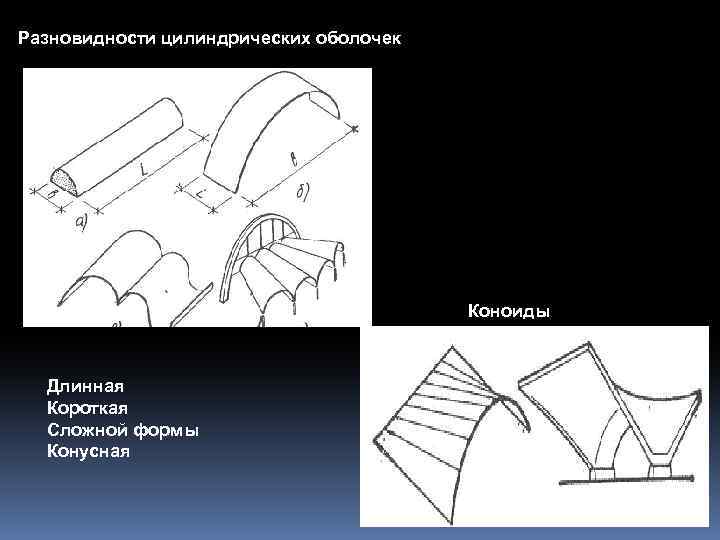

Разновидности цилиндрических оболочек Коноиды Длинная Короткая Сложной формы Конусная

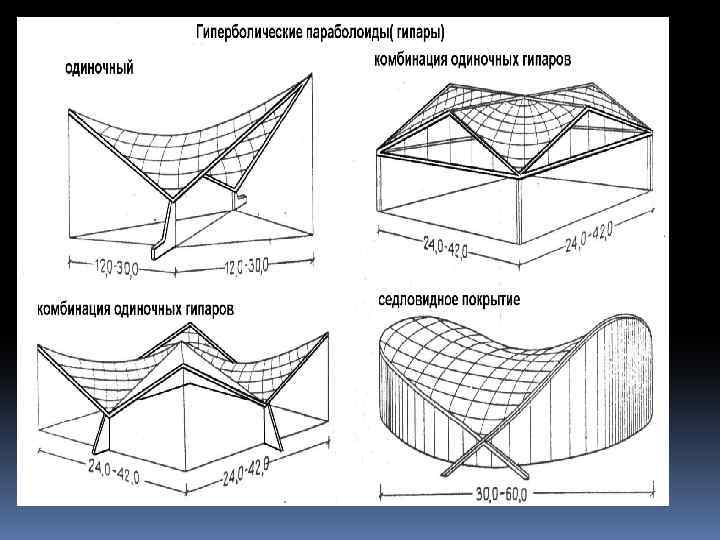

Гиперболические параболоиды ( гипары)

Конусная оболочка Используется при проектировании • Рынков • Выставочных залов • Гаражей

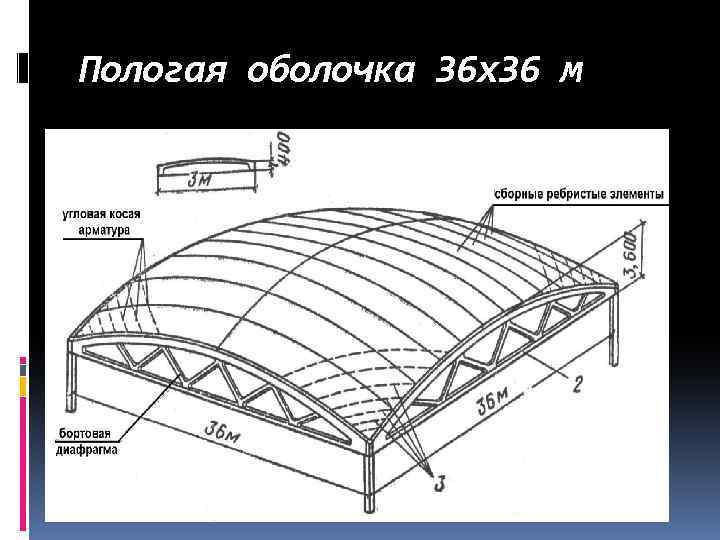

Пологая оболочка 36 х36 м

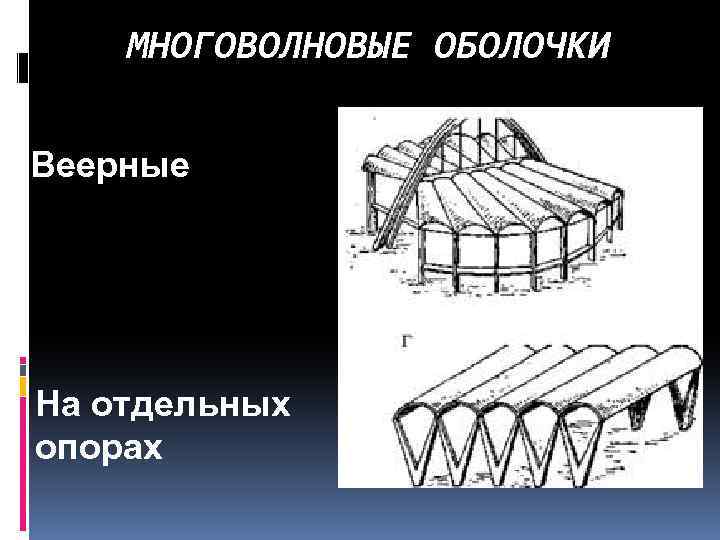

МНОГОВОЛНОВЫЕ ОБОЛОЧКИ Веерные На отдельных опорах

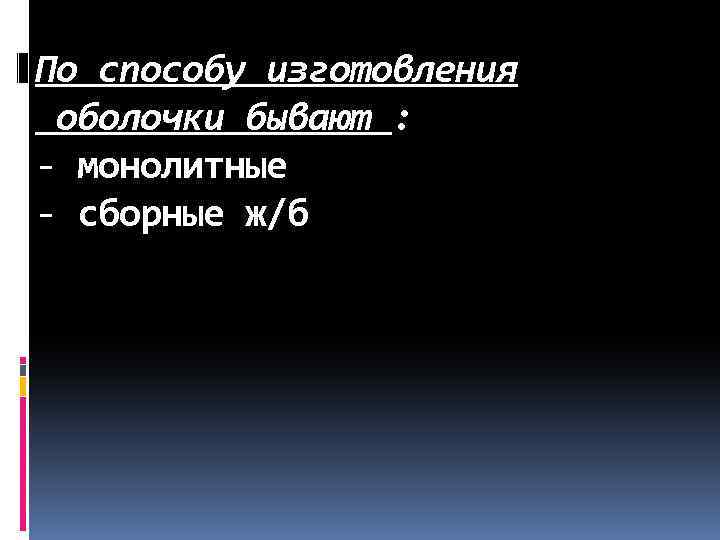

По способу изготовления оболочки бывают : - монолитные - сборные ж/б

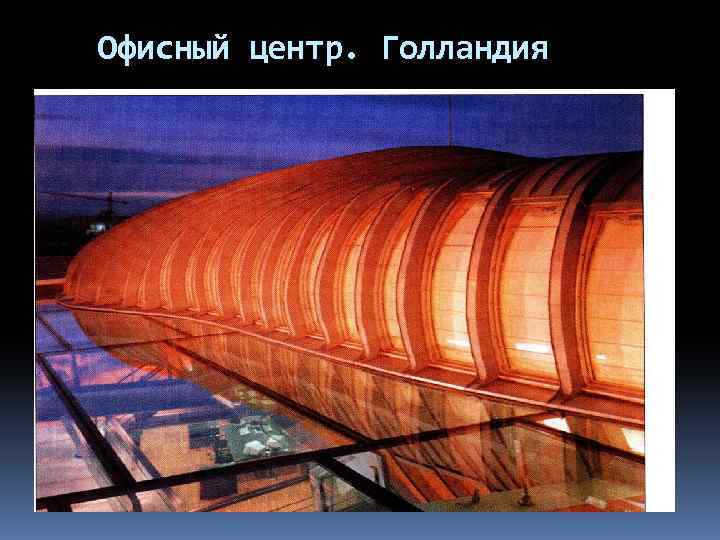

Офисный центр. Голландия

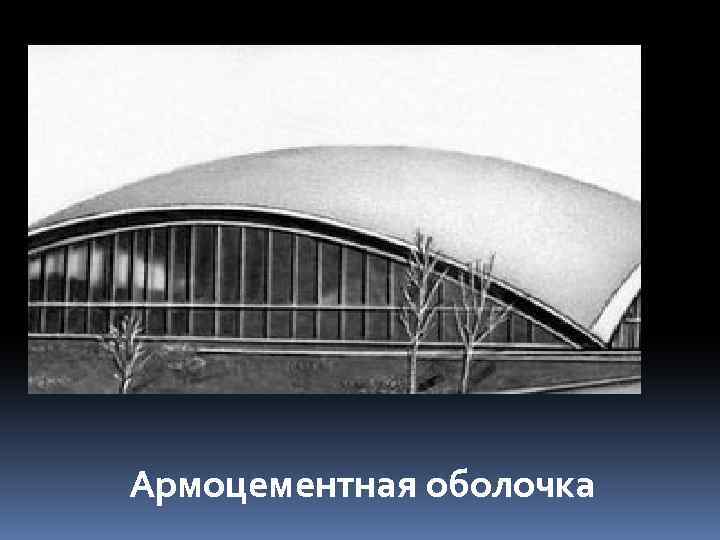

Армоцементная оболочка

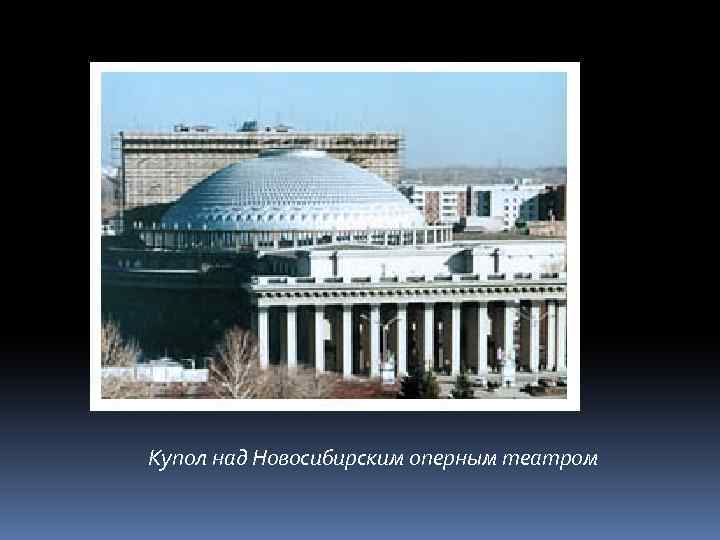

Купол над Новосибирским оперным театром

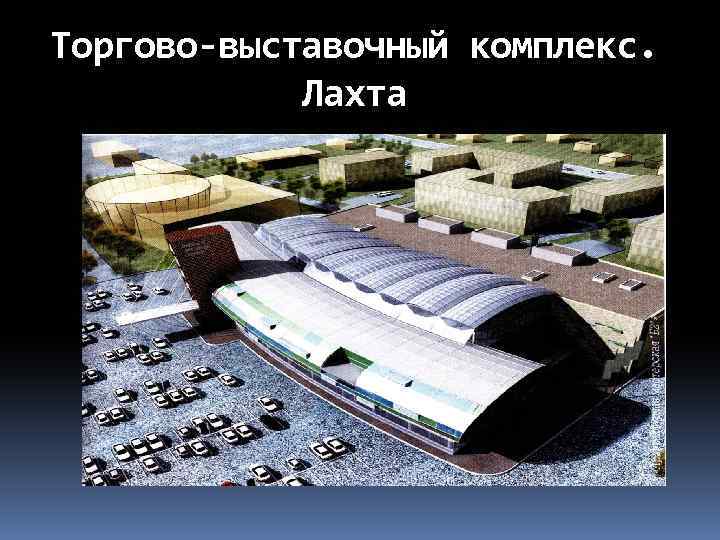

Торгово-выставочный комплекс. Лахта

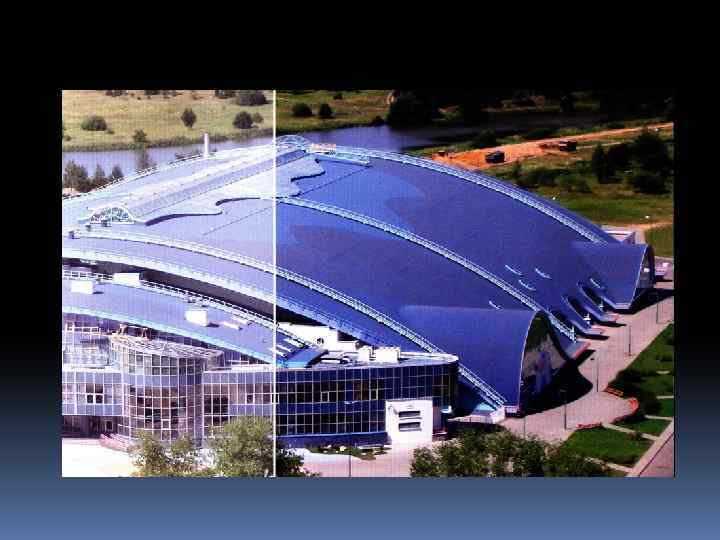

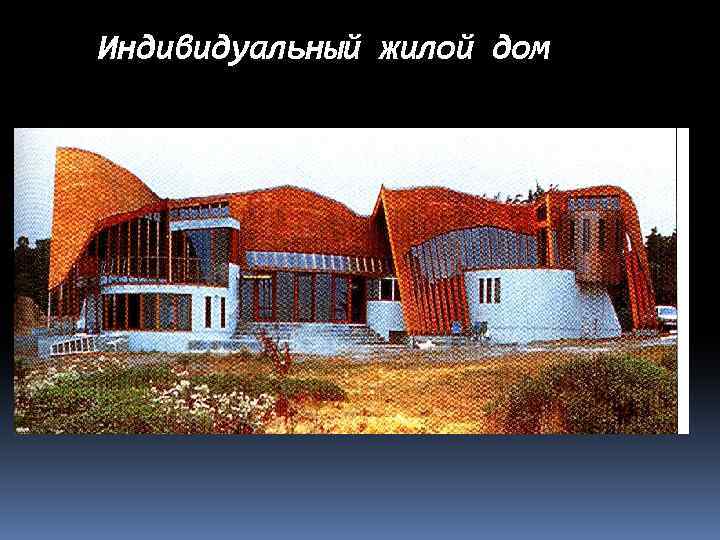

Индивидуальный жилой дом

Купола -оболочки Сферическая оболочка на 3 опорах Сетчатый купол по системе инженера Фуллера. Оболочка из треугольных плит Туполева

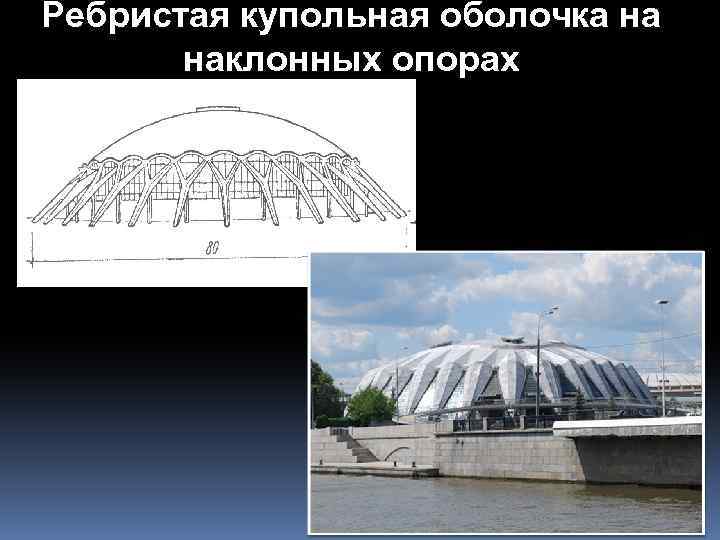

Ребристая купольная оболочка на наклонных опорах

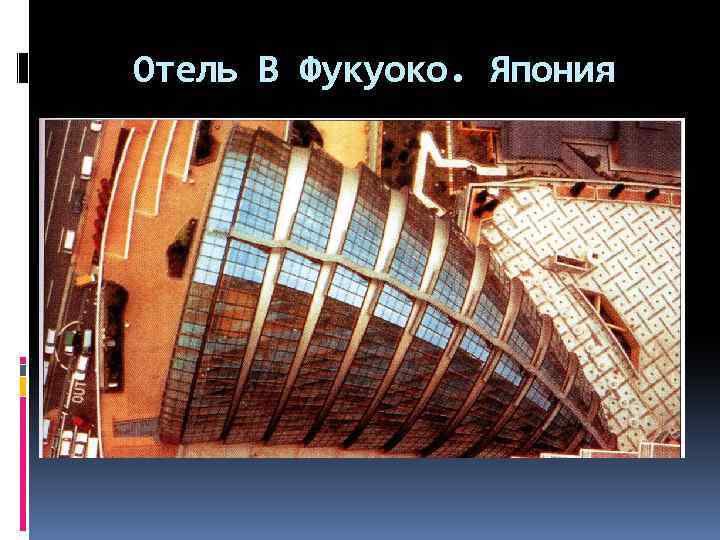

Отель В Фукуоко. Япония

Телецентр. Мехико

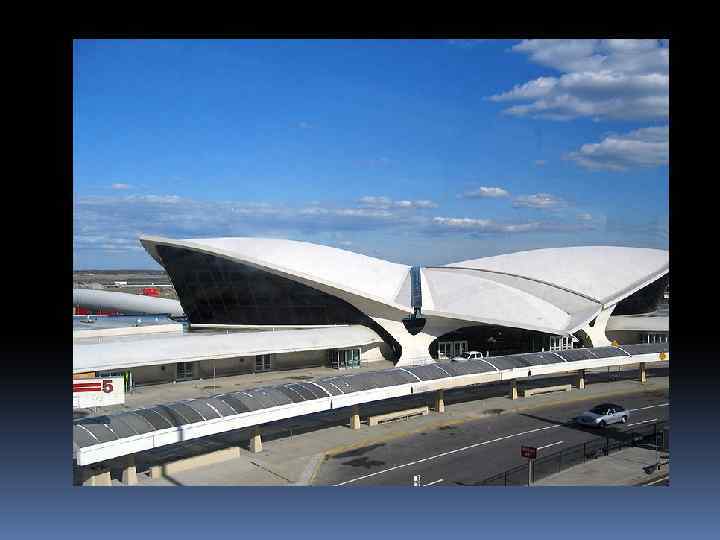

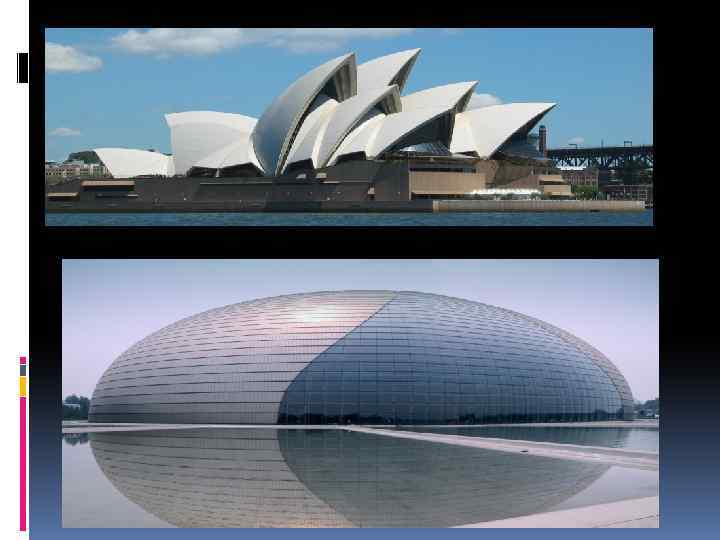

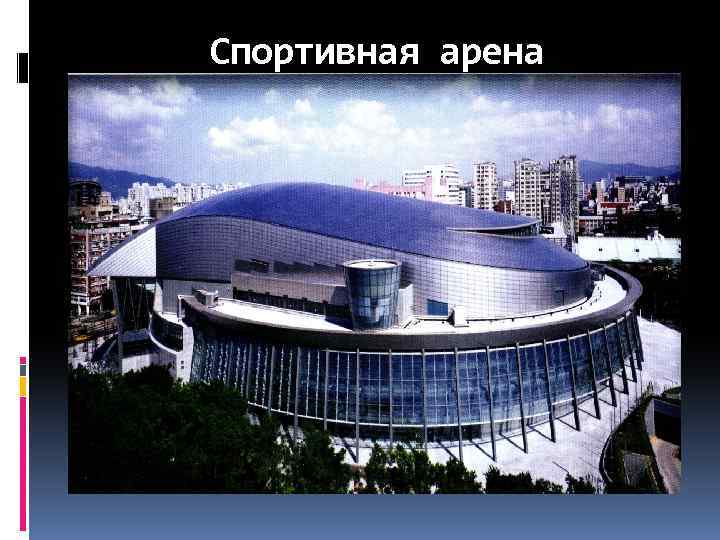

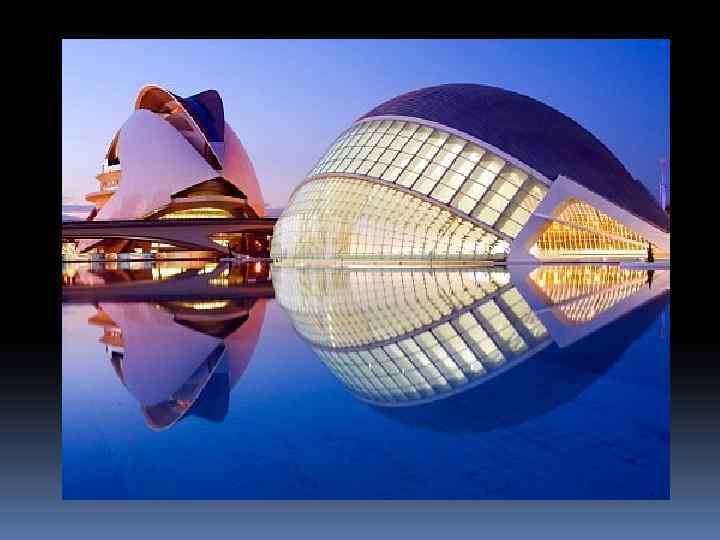

Спортивная арена

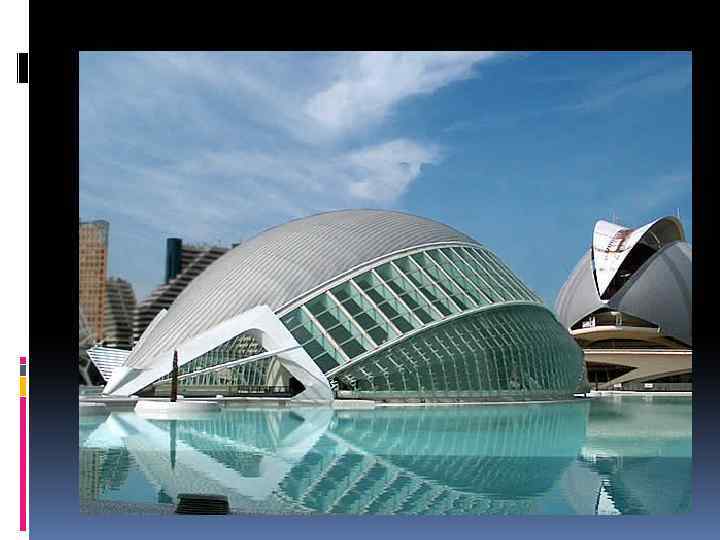

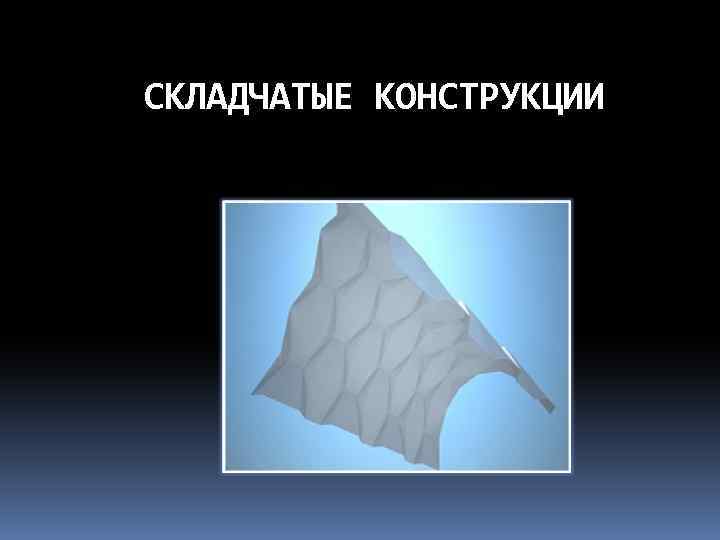

СКЛАДЧАТЫЕ КОНСТРУКЦИИ

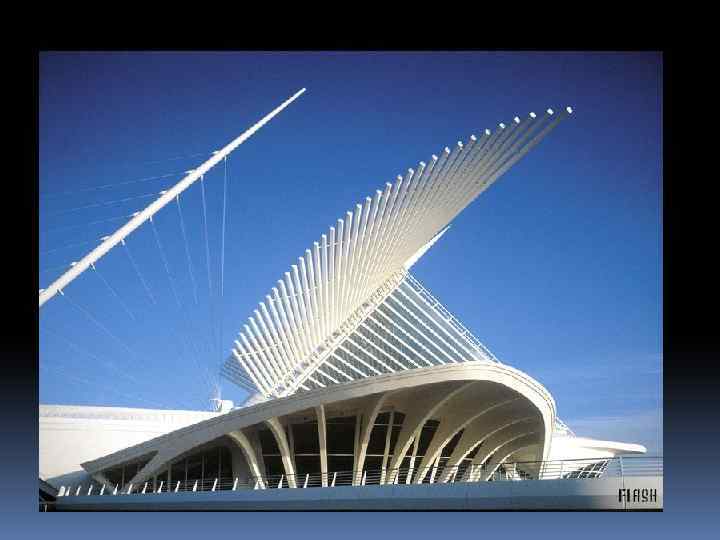

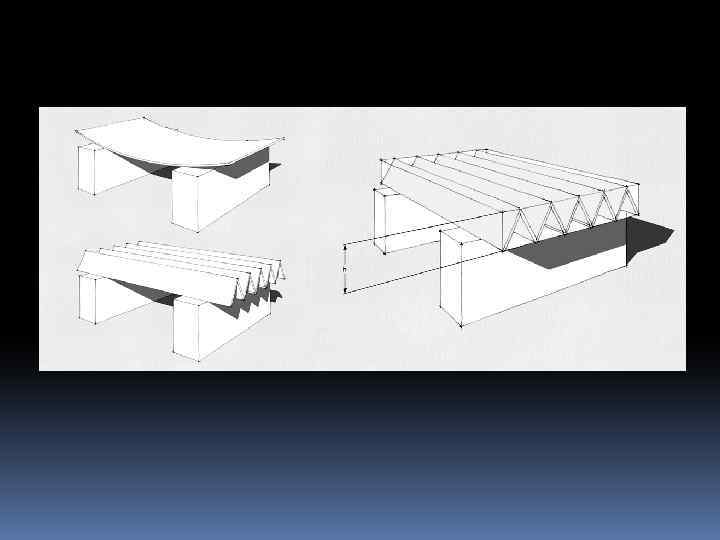

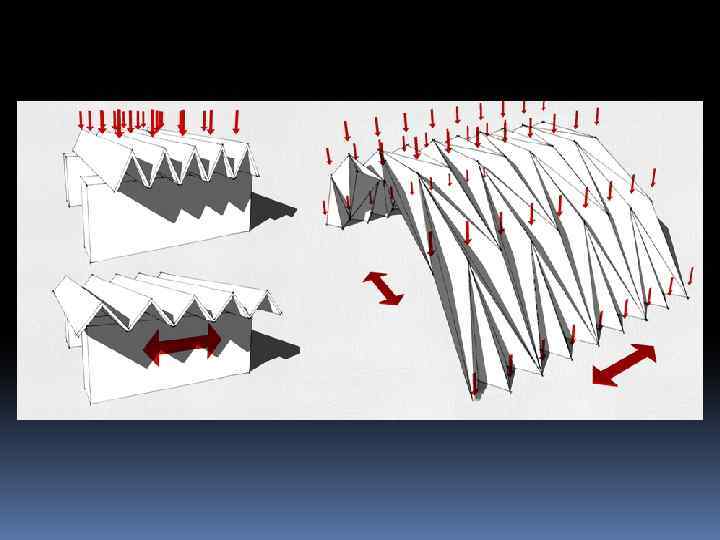

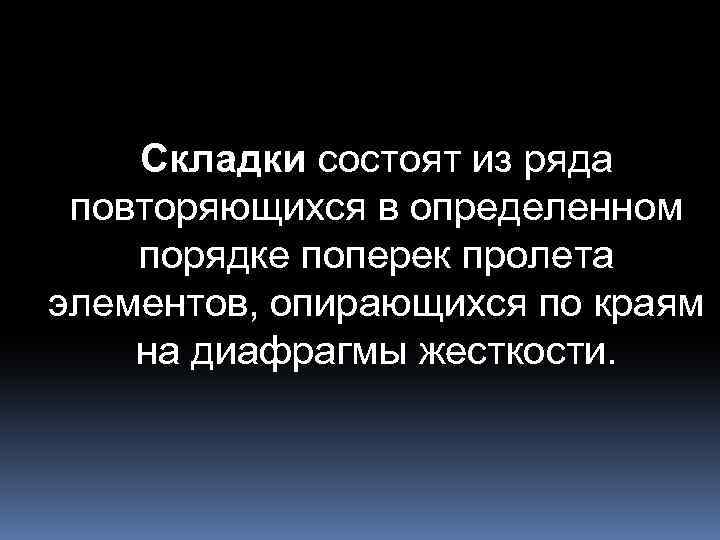

Складки состоят из ряда повторяющихся в определенном порядке поперек пролета элементов, опирающихся по краям на диафрагмы жесткости.

Типы складок Параллельные Веерные Встречные

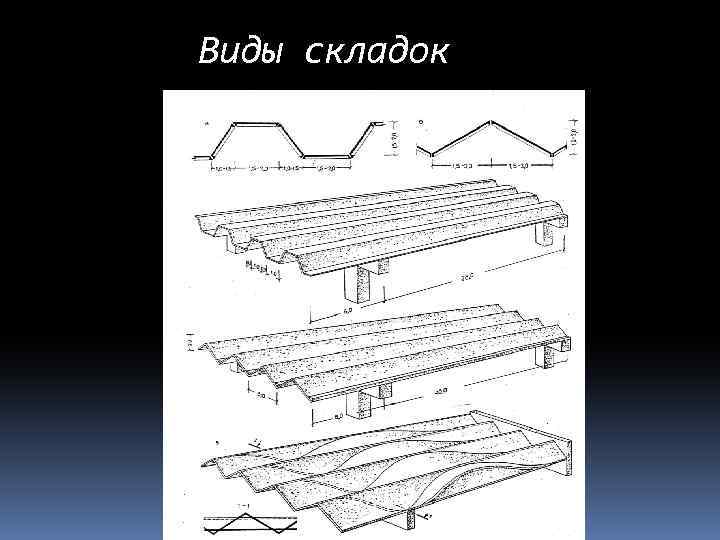

Виды складок

Рамные конструкции из складок

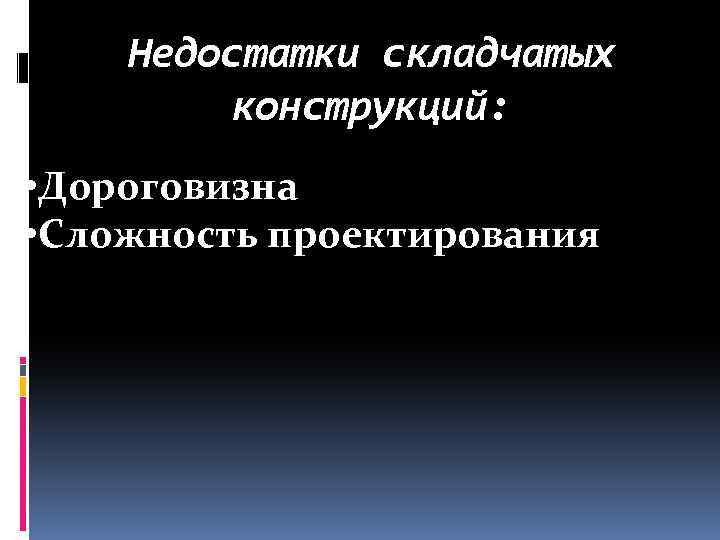

Недостатки складчатых конструкций: • Дороговизна • Сложность проектирования

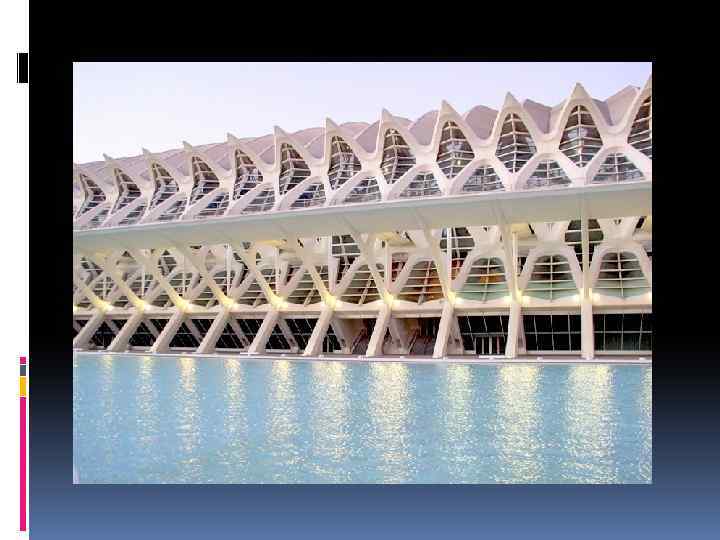

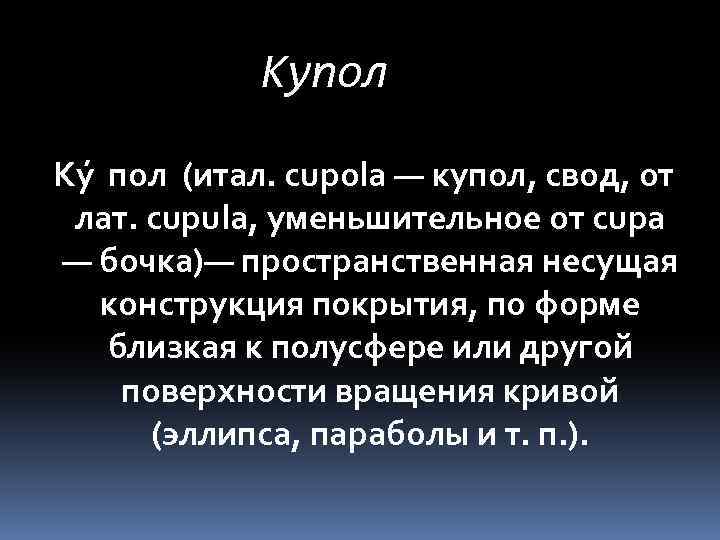

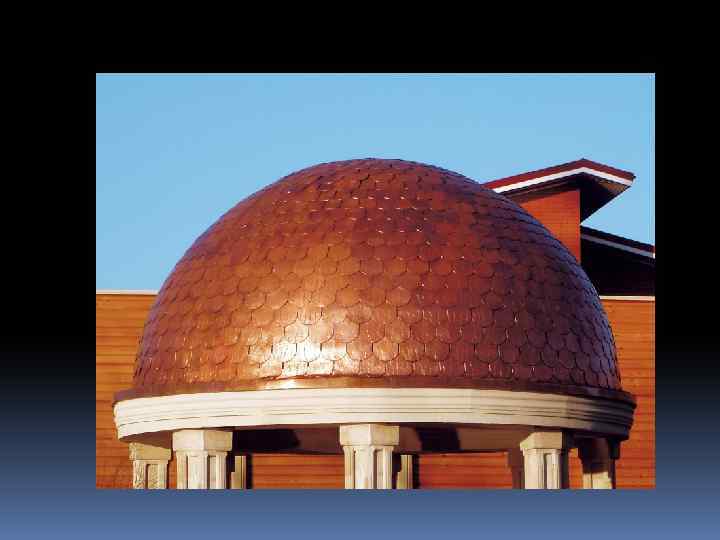

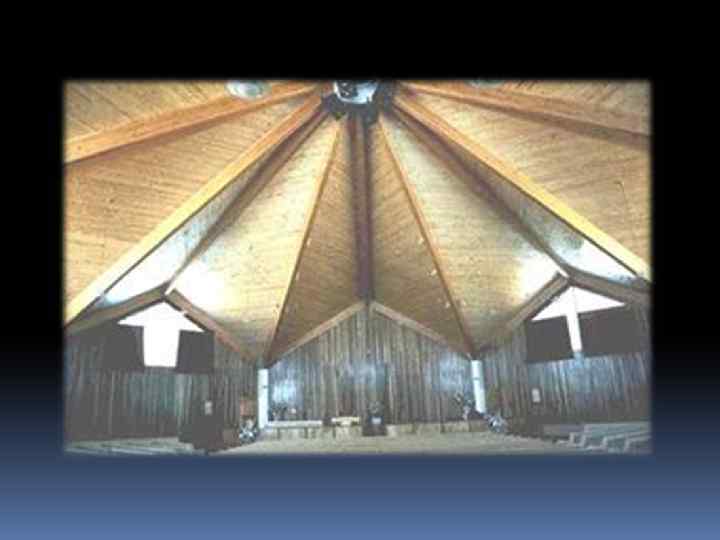

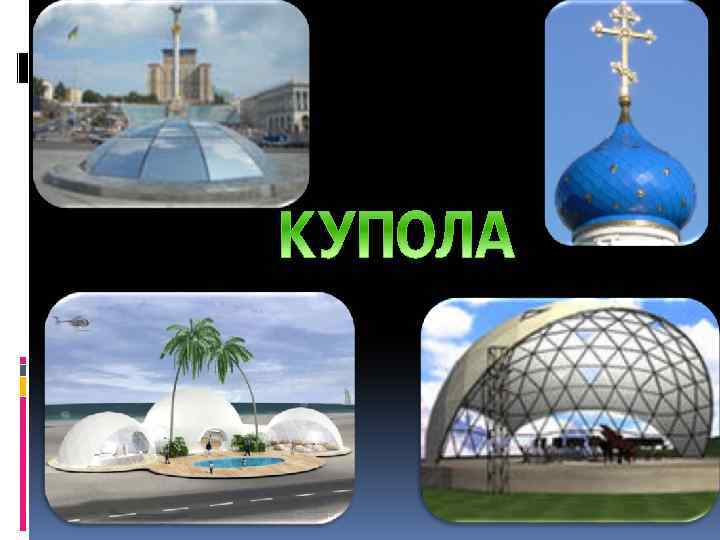

Купол Ку пол (итал. cupola — купол, свод, от лат. cupula, уменьшительное от cupa — бочка)— пространственная несущая конструкция покрытия, по форме близкая к полусфере или другой поверхности вращения кривой (эллипса, параболы и т. п. ).

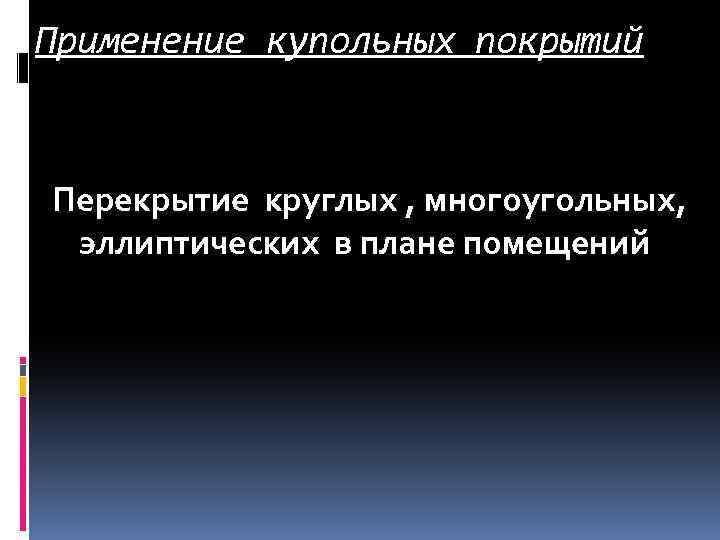

Применение купольных покрытий Перекрытие круглых , многоугольных, эллиптических в плане помещений

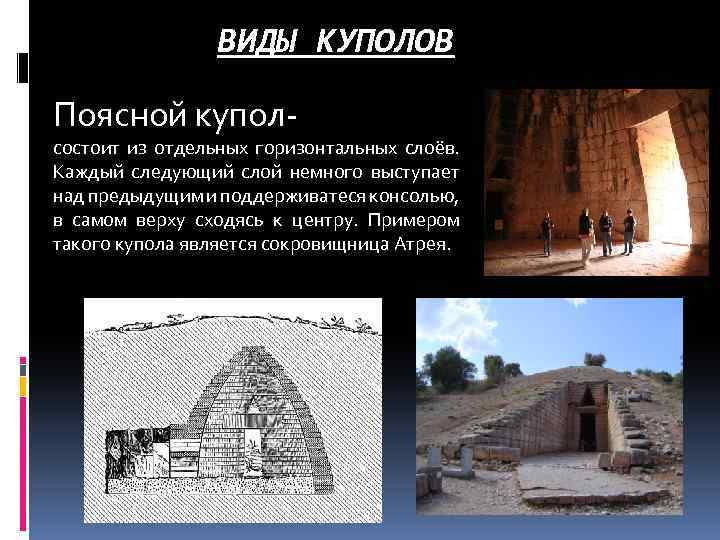

ВИДЫ КУПОЛОВ Поясной купол- состоит из отдельных горизонтальных слоёв. Каждый следующий слой немного выступает над предыдущим и поддерживатеся консолью, в самом верху сходясь к центру. Примером такого купола является сокровищница Атрея.

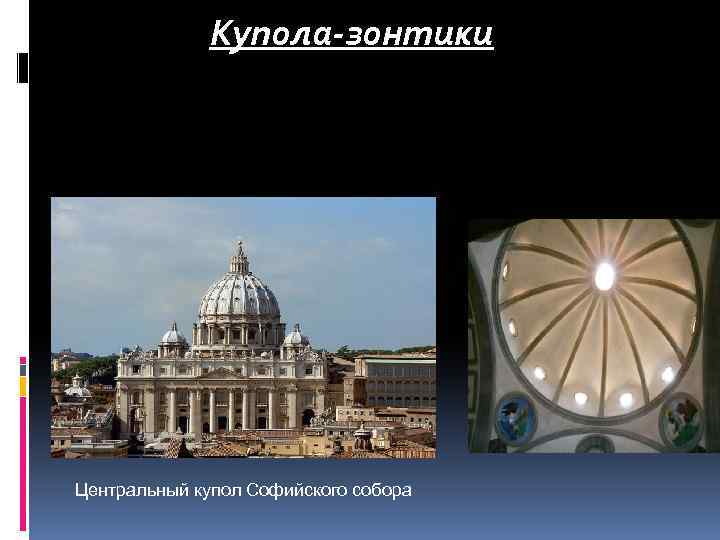

Купола-зонтики Центральный купол Софийского собора

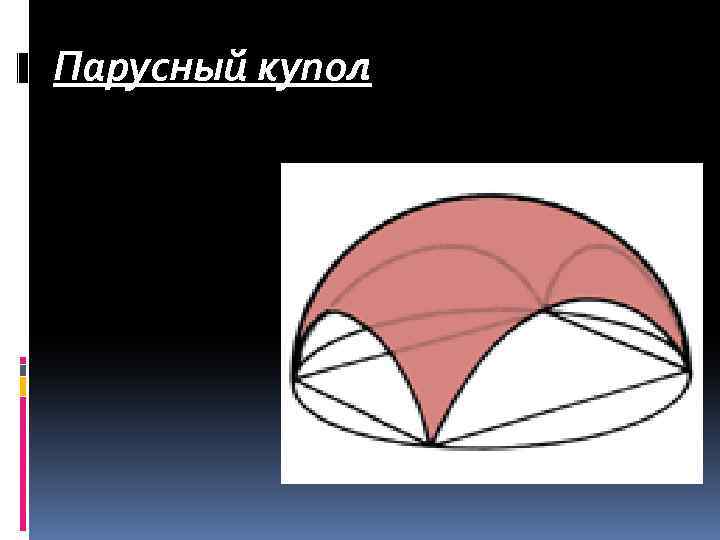

Парусный купол

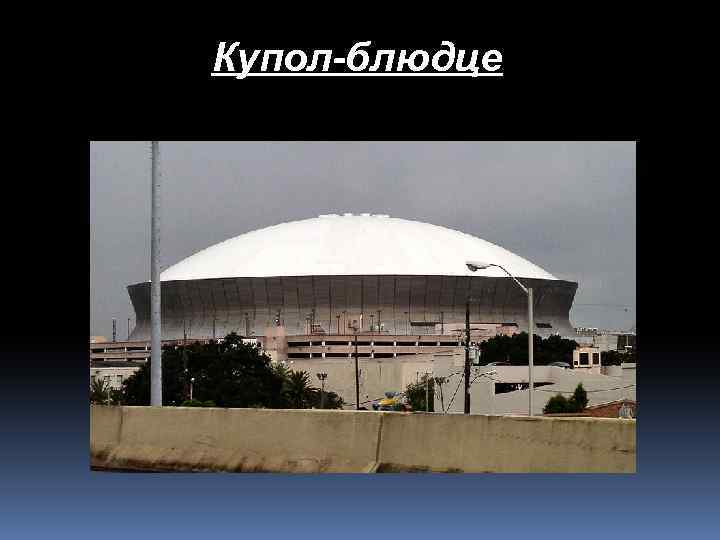

Купол-блюдце

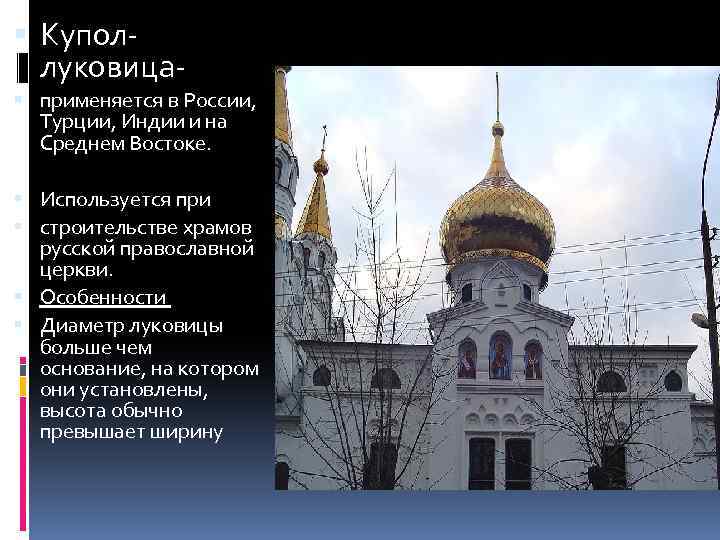

Куполлуковица применяется в России, Турции, Индии и на Среднем Востоке. Используется при строительстве храмов русской православной церкви. Особенности Диаметр луковицы больше чем основание, на котором они установлены, высота обычно превышает ширину

КУПОЛ-ЛУКОВИЦА

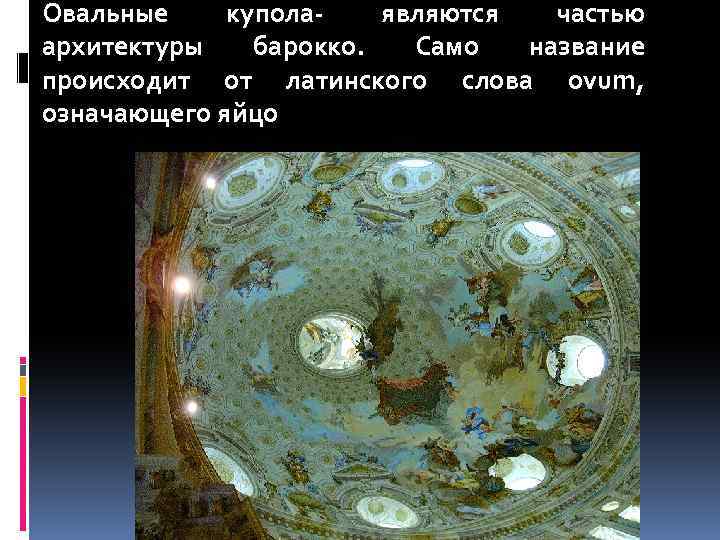

Овальные куполаявляются частью архитектуры барокко. Само название происходит от латинского слова ovum, означающего яйцо

Полигональный купол Восьмиугольный купол собора Санта. Мария-дель-Фьоре во Флоренции, возведённый Филиппо Брунеллески

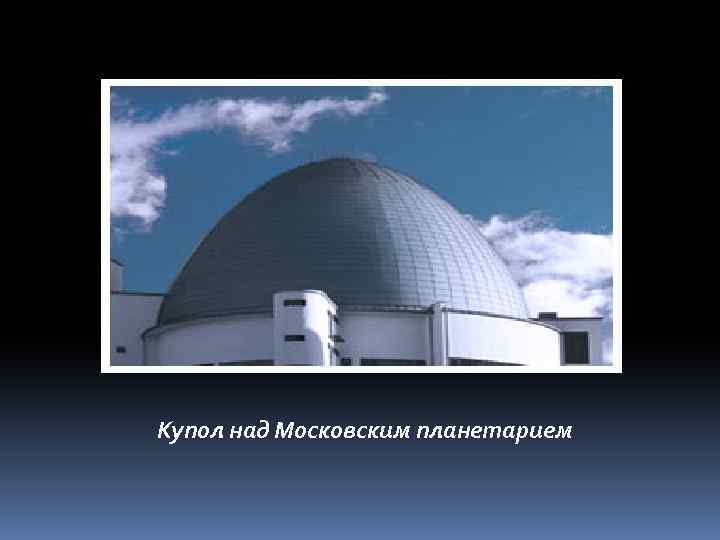

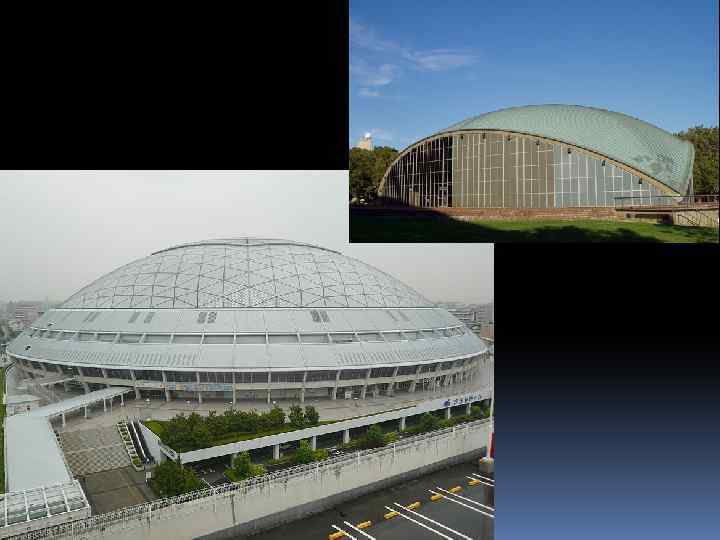

Купол над Московским планетарием

Купол над Московским театром сатиры

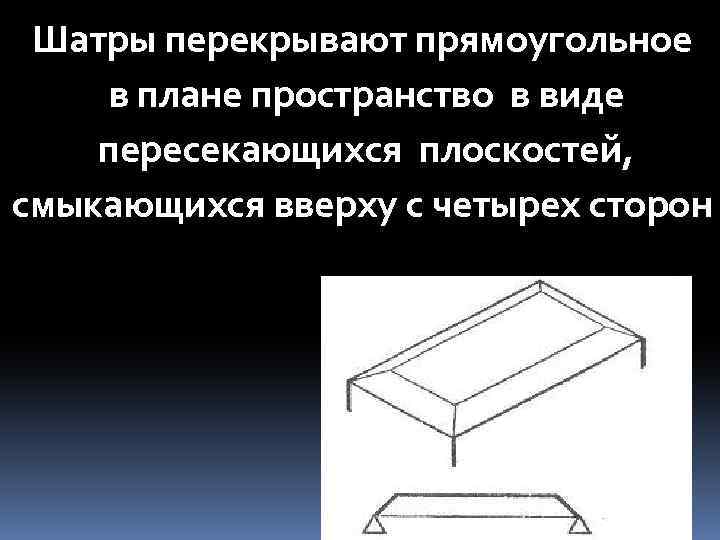

Шатры перекрывают прямоугольное в плане пространство в виде пересекающихся плоскостей, смыкающихся вверху с четырех сторон

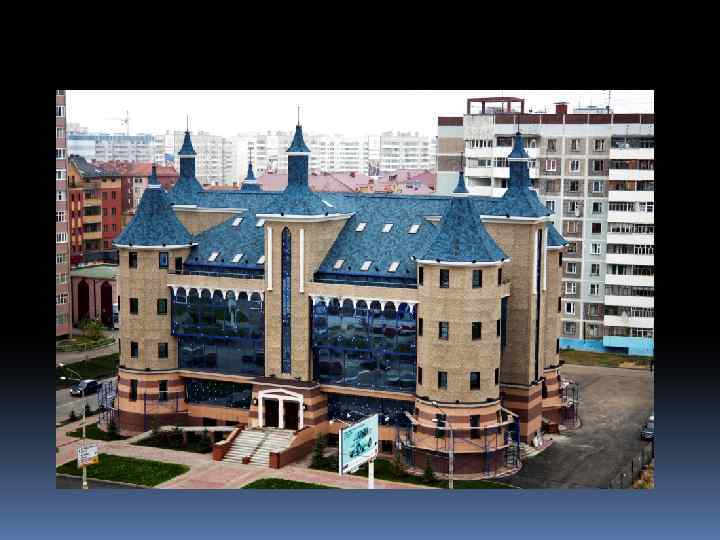

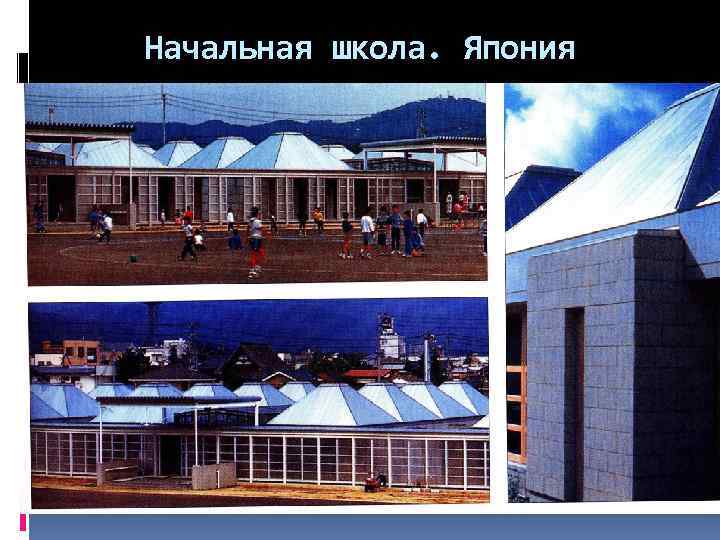

Начальная школа. Япония

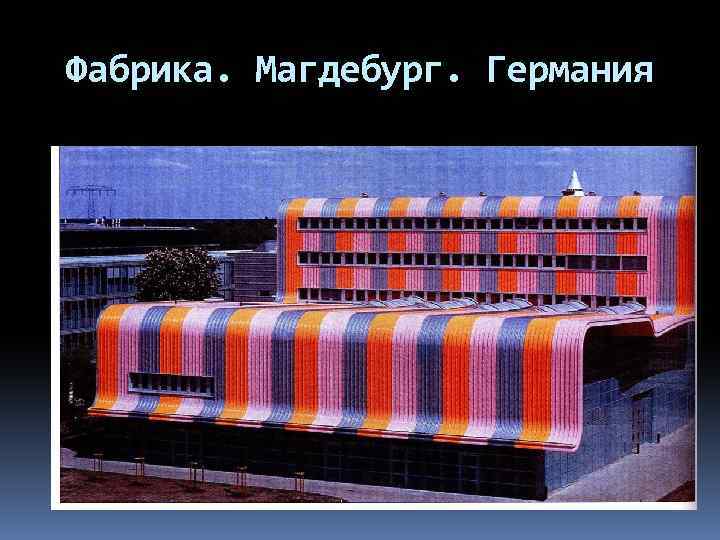

Фабрика. Магдебург. Германия

Тема 5. 7. Несущий остов зданий с висячими и пневматическими системами покрытий

План 1. Общие сведения, область применения. 2. Конструктивные системы висячих покрытий. Материал.

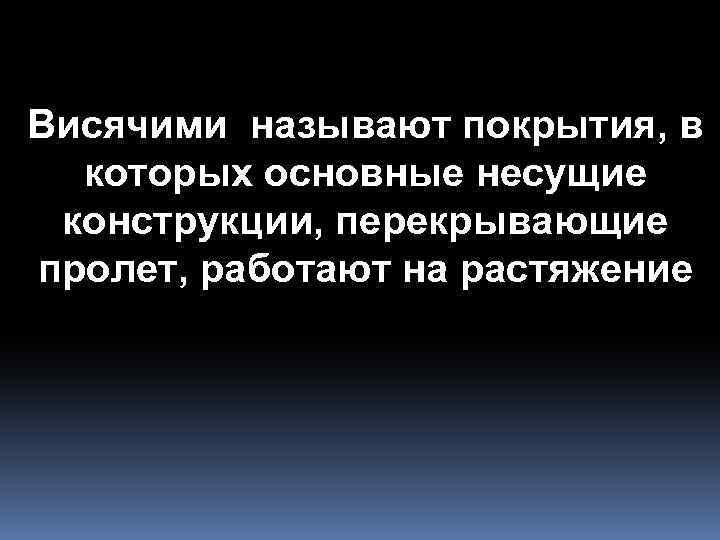

Висячими называют покрытия, в которых основные несущие конструкции, перекрывающие пролет, работают на растяжение

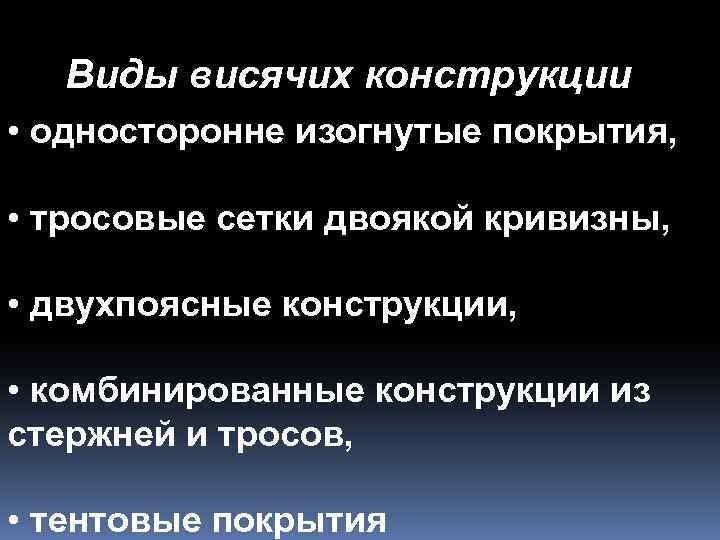

Виды висячих конструкции • односторонне изогнутые покрытия, • тросовые сетки двоякой кривизны, • двухпоясные конструкции, • комбинированные конструкции из стержней и тросов, • тентовые покрытия

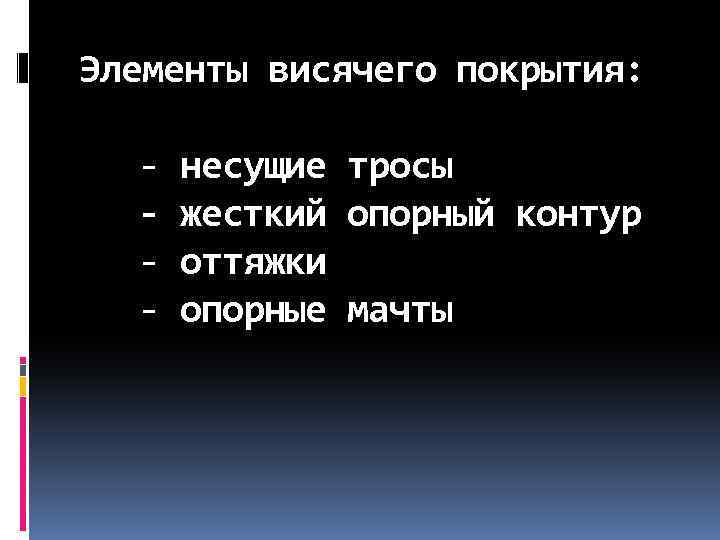

Элементы висячего покрытия: - несущие тросы - жесткий опорный контур - оттяжки - опорные мачты

Односторонне изогнутые висячие конструкции представляют собой ряд параллельно подвешенных тросов Висячее покрытие с оттяжками

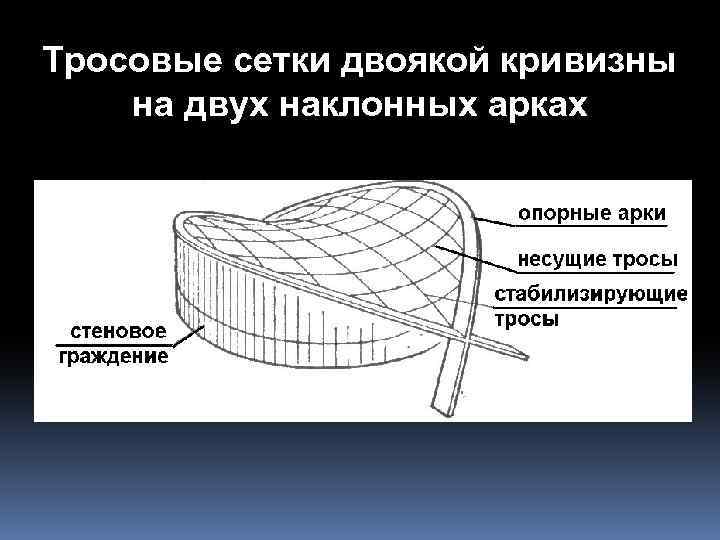

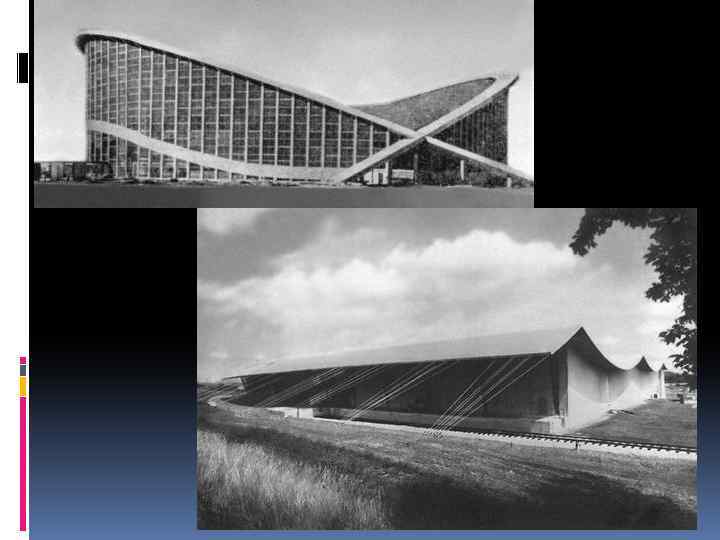

Тросовые сетки двоякой кривизны на двух наклонных арках

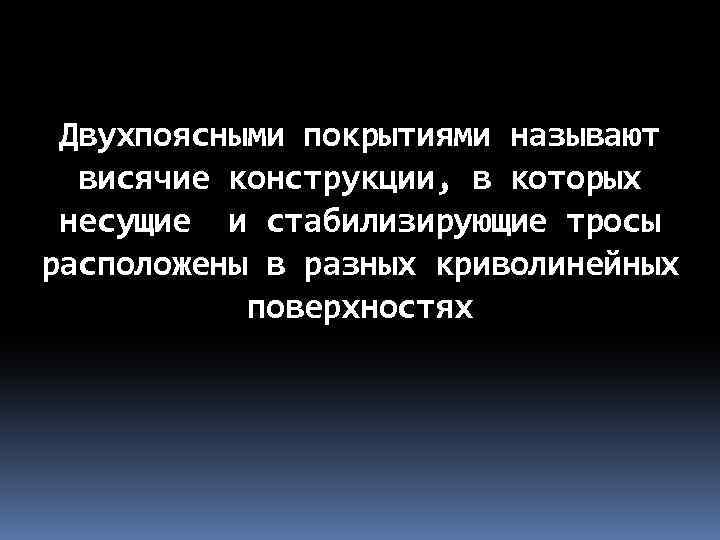

Двухпоясными покрытиями называют висячие конструкции, в которых несущие и стабилизирующие тросы расположены в разных криволинейных поверхностях

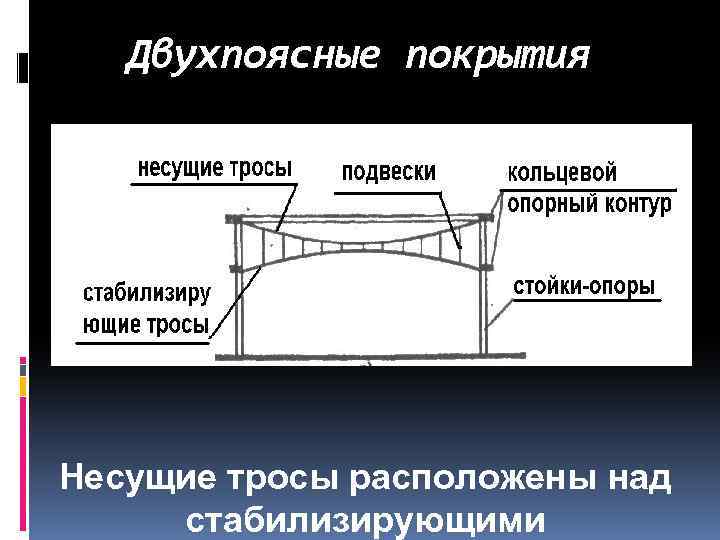

Двухпоясные покрытия Несущие тросы расположены над стабилизирующими

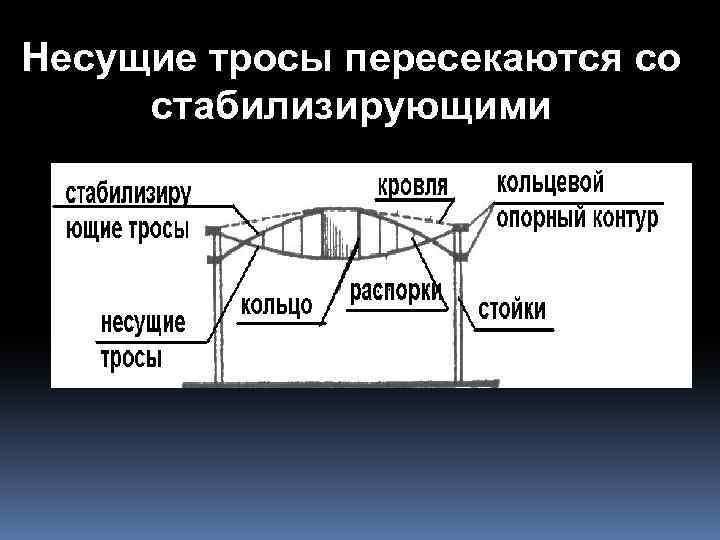

Несущие тросы пересекаются со стабилизирующими

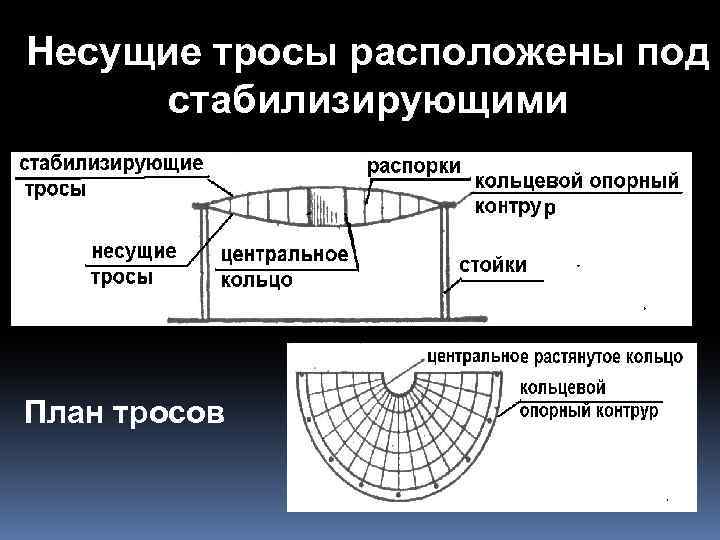

Несущие тросы расположены под стабилизирующими План тросов

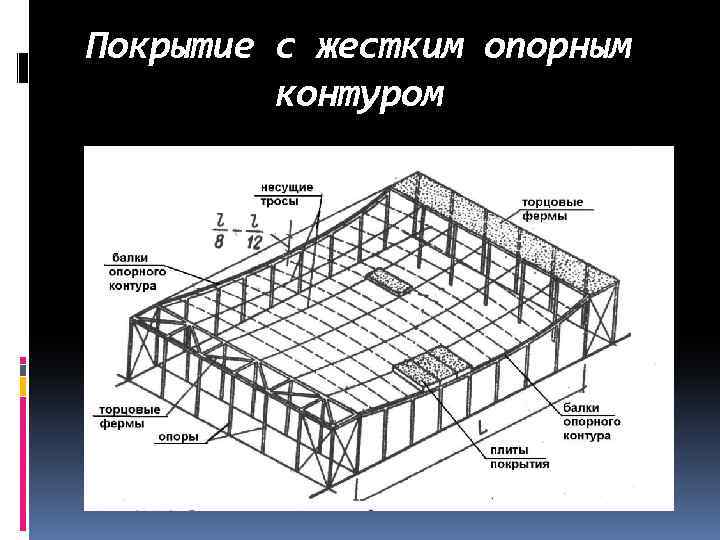

Покрытие с жестким опорным контуром

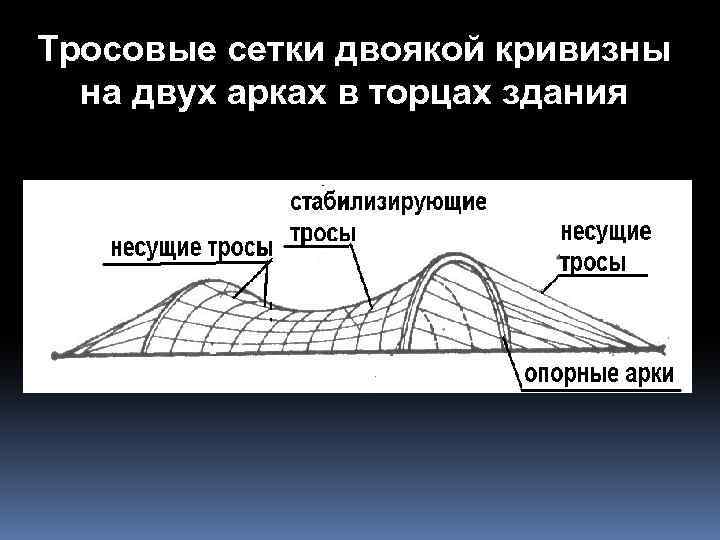

Тросовые сетки двоякой кривизны на двух арках в торцах здания

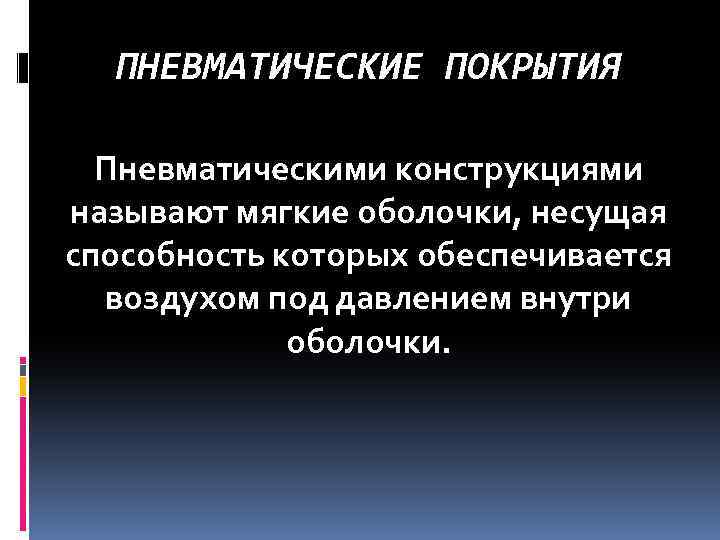

ПНЕВМАТИЧЕСКИЕ ПОКРЫТИЯ Пневматическими конструкциями называют мягкие оболочки, несущая способность которых обеспечивается воздухом под давлением внутри оболочки.

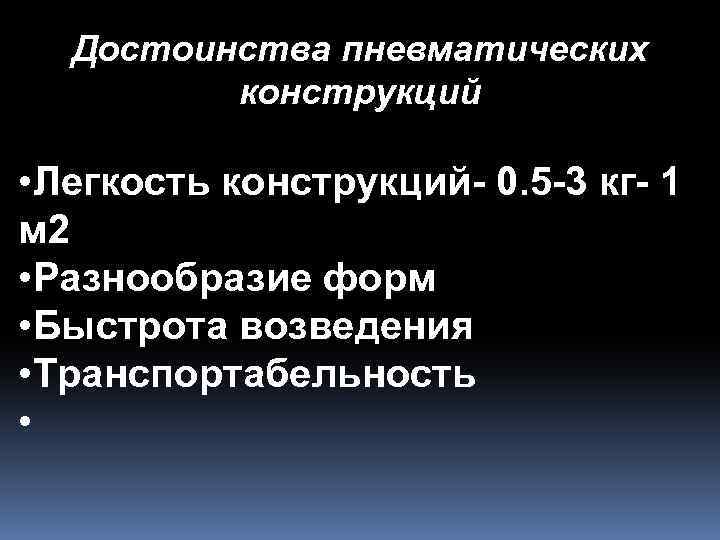

Достоинства пневматических конструкций • Легкость конструкций- 0. 5 -3 кг- 1 м 2 • Разнообразие форм • Быстрота возведения • Транспортабельность •

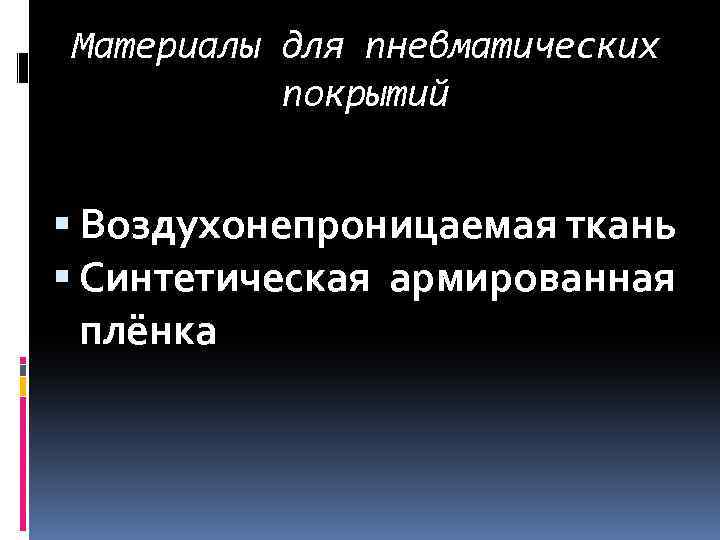

Материалы для пневматических покрытий Воздухонепроницаемая ткань Синтетическая армированная плёнка

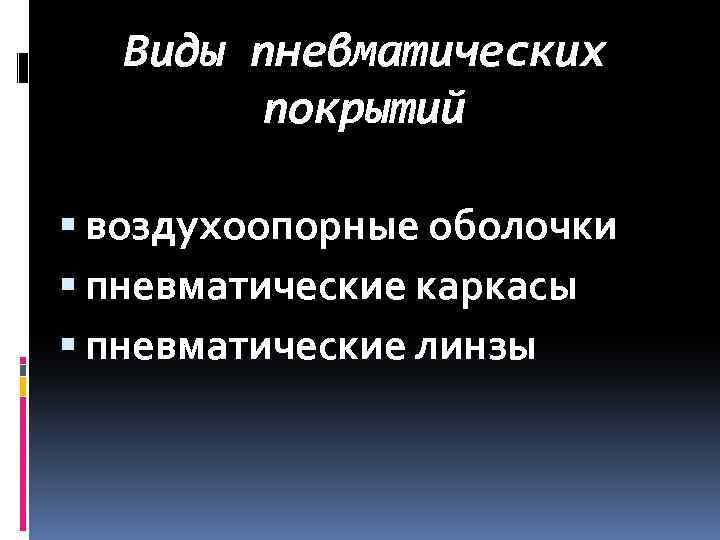

Виды пневматических покрытий воздухоопорные оболочки пневматические каркасы пневматические линзы

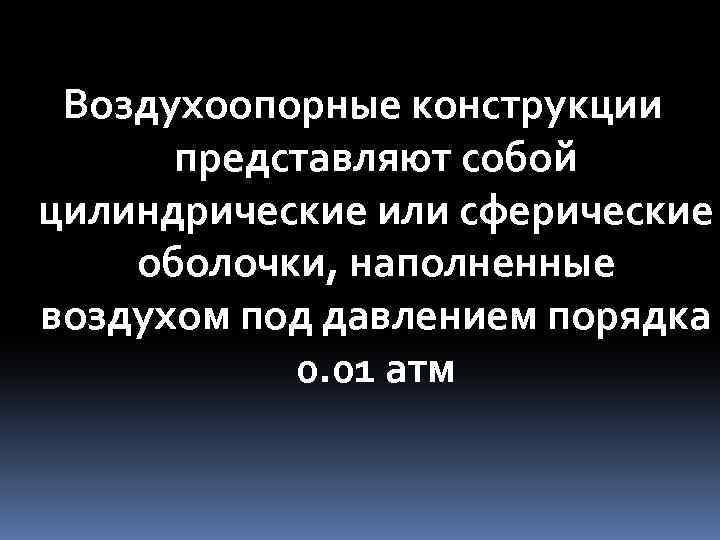

Воздухоопорные конструкции представляют собой цилиндрические или сферические оболочки, наполненные воздухом под давлением порядка 0. 01 атм

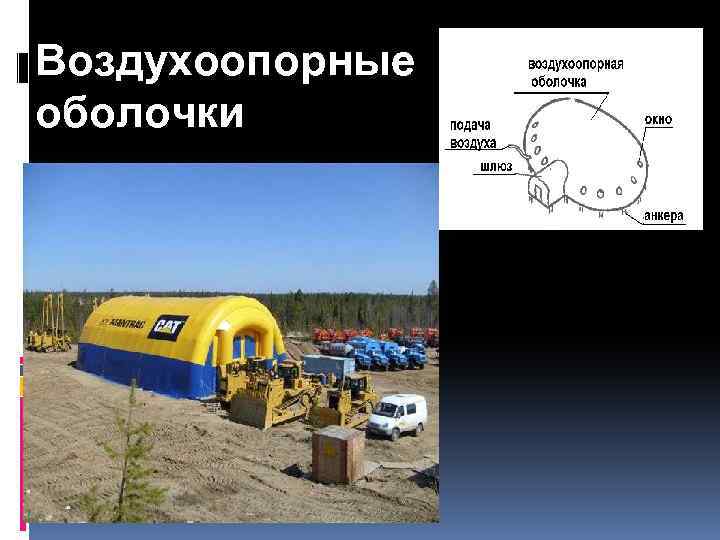

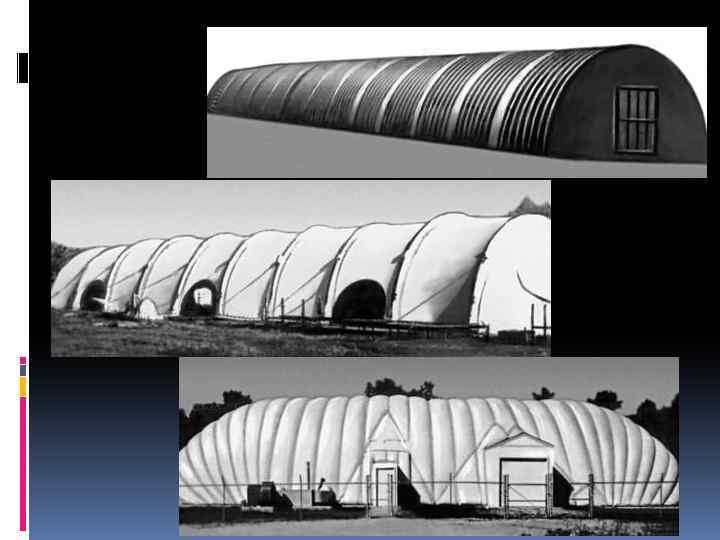

Воздухоопорные оболочки

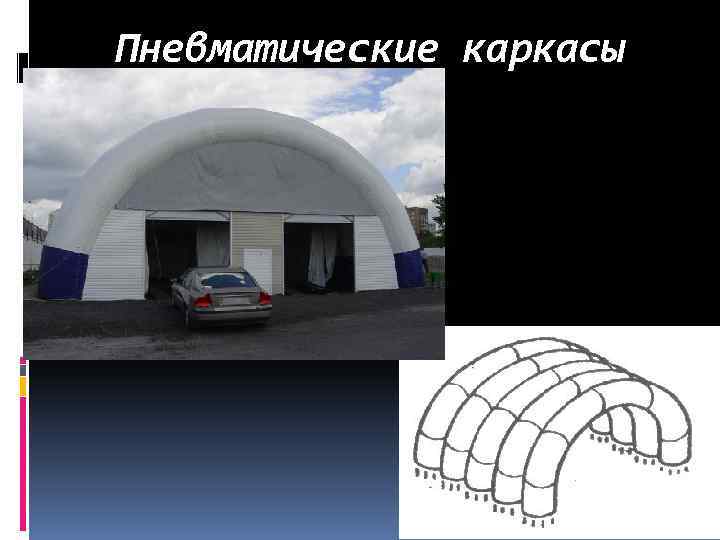

Пневматические каркасы

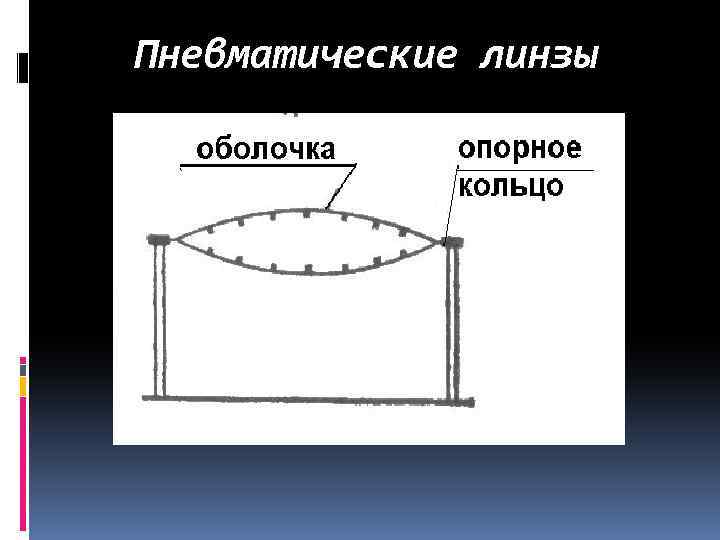

Пневматические линзы

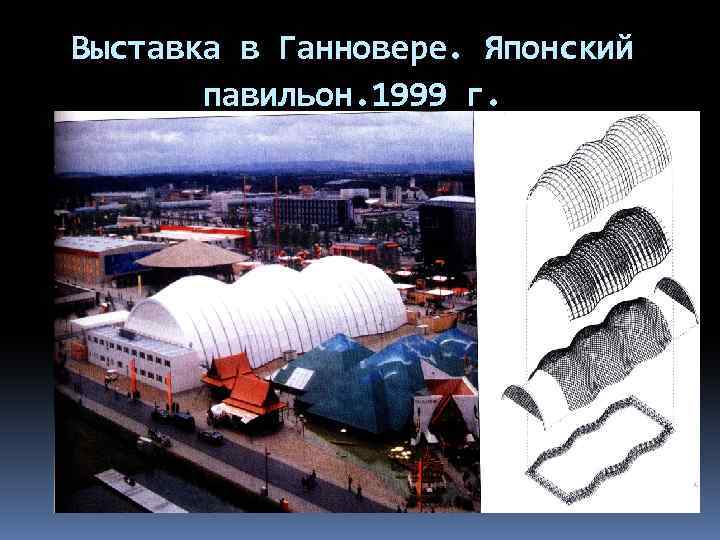

Выставка в Ганновере. Японский павильон. 1999 г.
