Несущий остов зданий с плоскими распорными конструкциями

Несущий остов зданий с плоскими распорными конструкциями

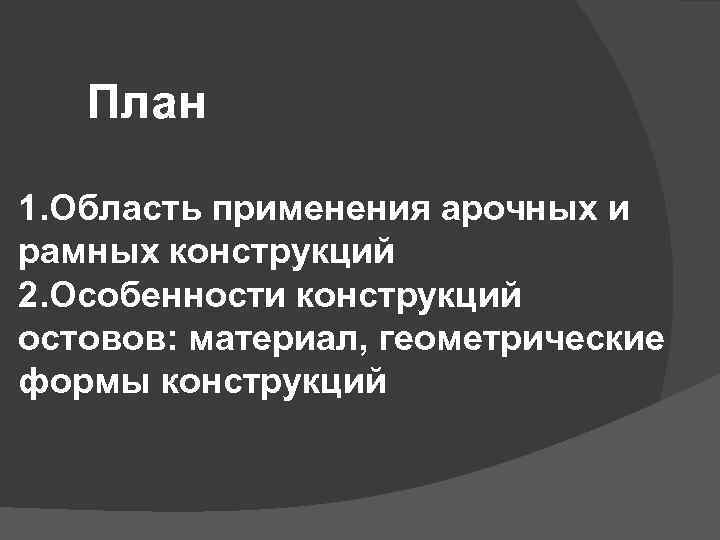

План 1. Область применения арочных и рамных конструкций 2. Особенности конструкций остовов: материал, геометрические формы конструкций

Распорными называются конструкции, в которых на опорах возникают вертикальные и горизонтальные составляющие

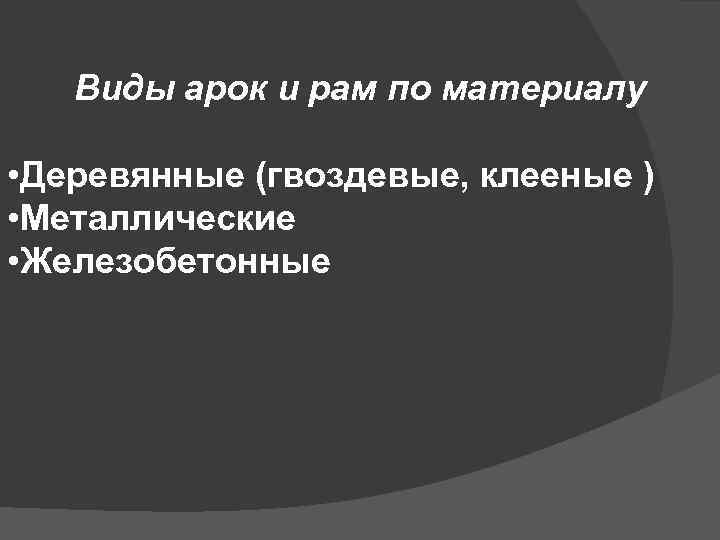

Виды арок и рам по материалу • Деревянные (гвоздевые, клееные ) • Металлические • Железобетонные

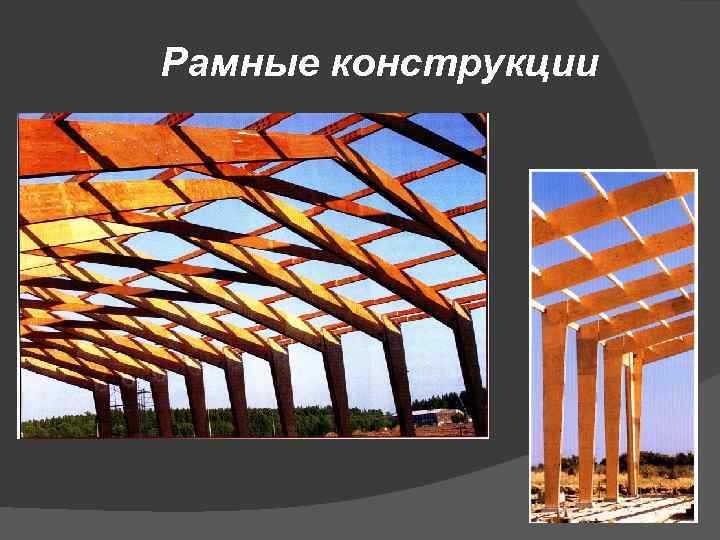

Рамные конструкции

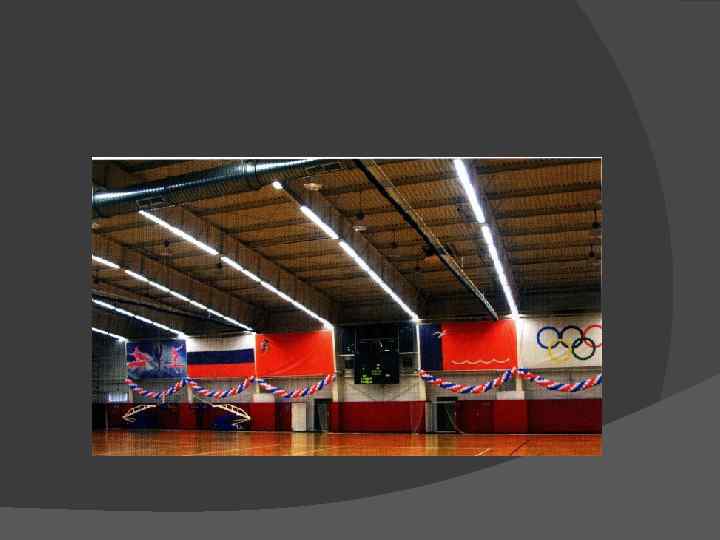

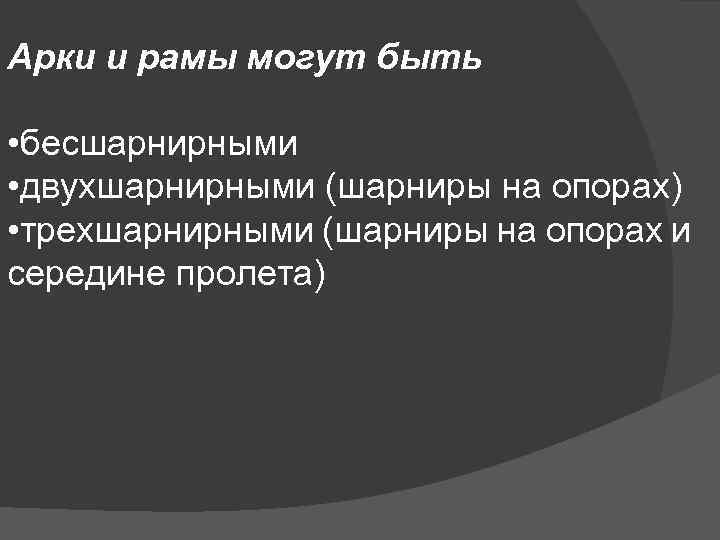

Арки и рамы могут быть • бесшарнирными • двухшарнирными (шарниры на опорах) • трехшарнирными (шарниры на опорах и середине пролета)

Рамы Бесшарнирная Двухшарнирная Трехшарнирная

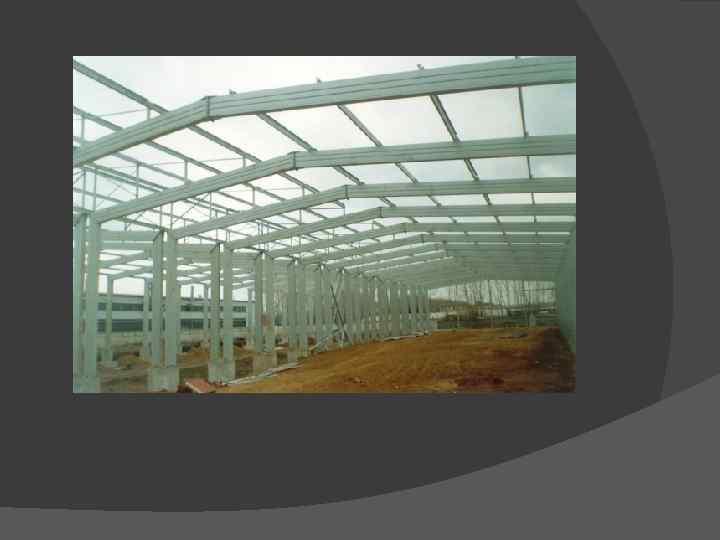

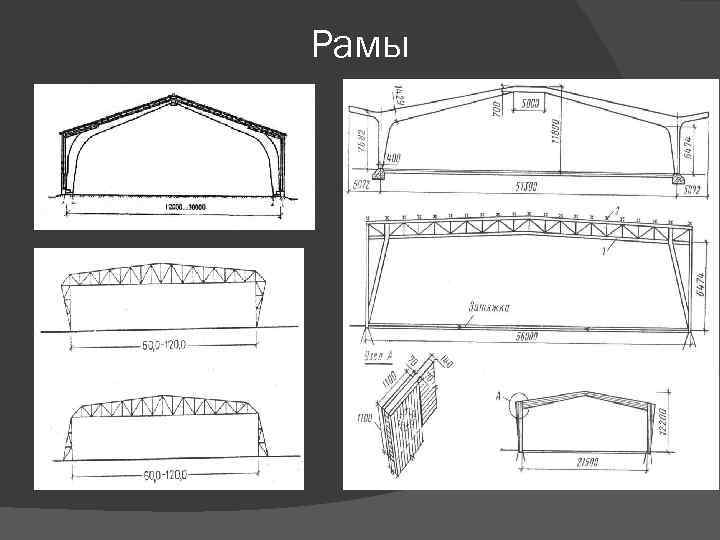

Рамы

Высота рам принимается 1/12 пролета у гвоздевых и 1/15 пролета клееных Высота сечения арок равна 1/15 -1 -/25 пролета у гвоздевых и 1/20 -1/25 клееных

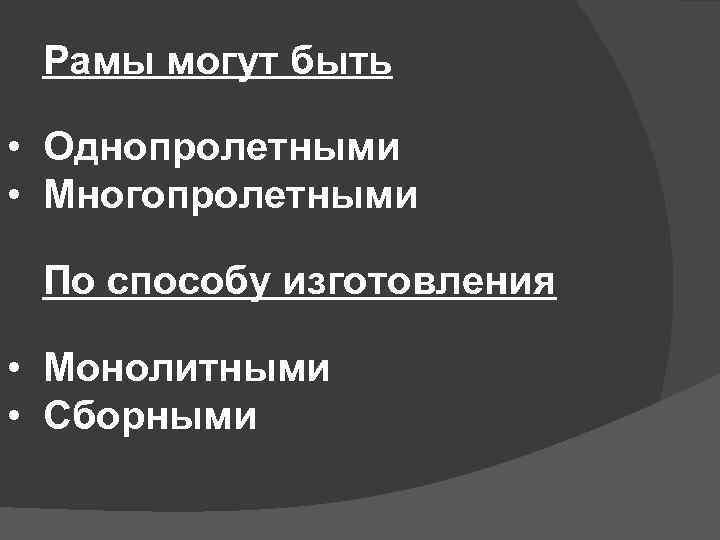

Рамы могут быть • Однопролетными • Многопролетными По способу изготовления • Монолитными • Сборными

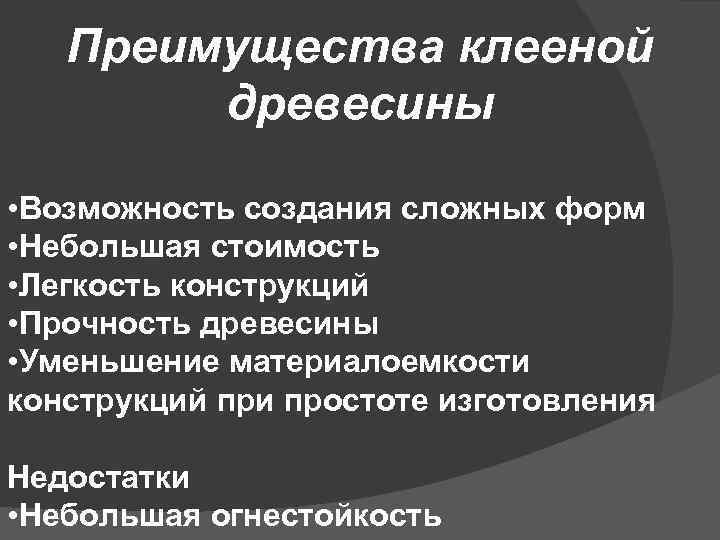

Преимущества клееной древесины • Возможность создания сложных форм • Небольшая стоимость • Легкость конструкций • Прочность древесины • Уменьшение материалоемкости конструкций при простоте изготовления Недостатки • Небольшая огнестойкость

Недостатки железобетонных рам • Массивность • Высокая стоимость

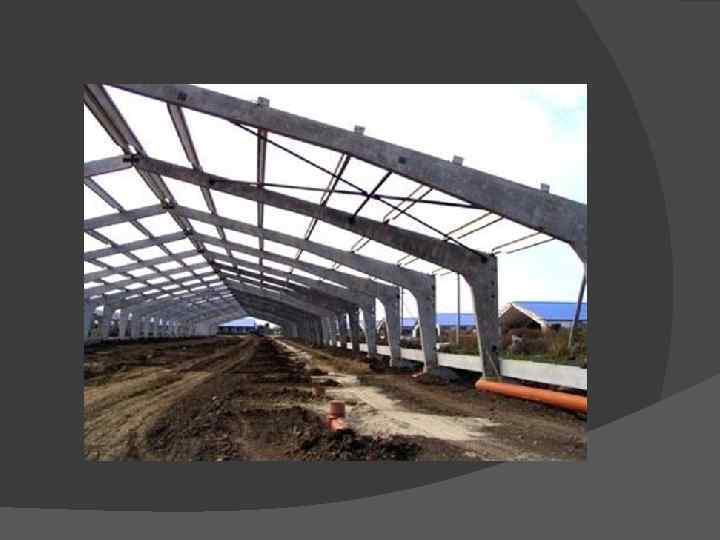

Железобетонные рамы для однопролетных зданий

Рама и арка с консолями

Арки Двухшарнирные Трехшарнирные Безшарнирные

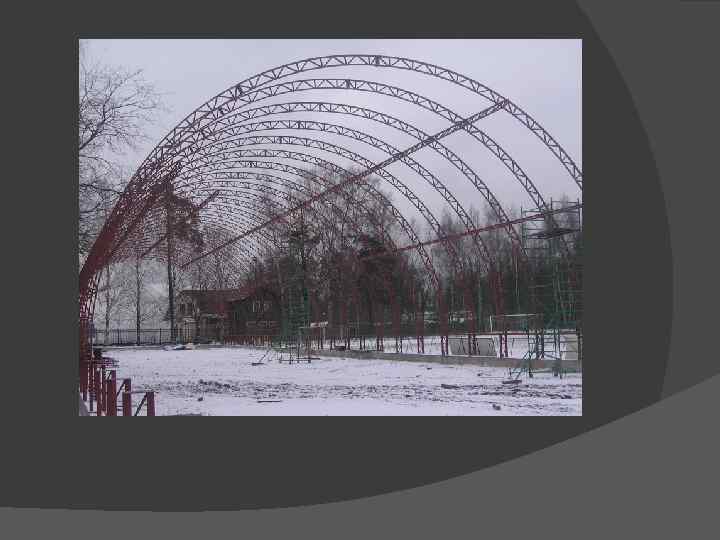

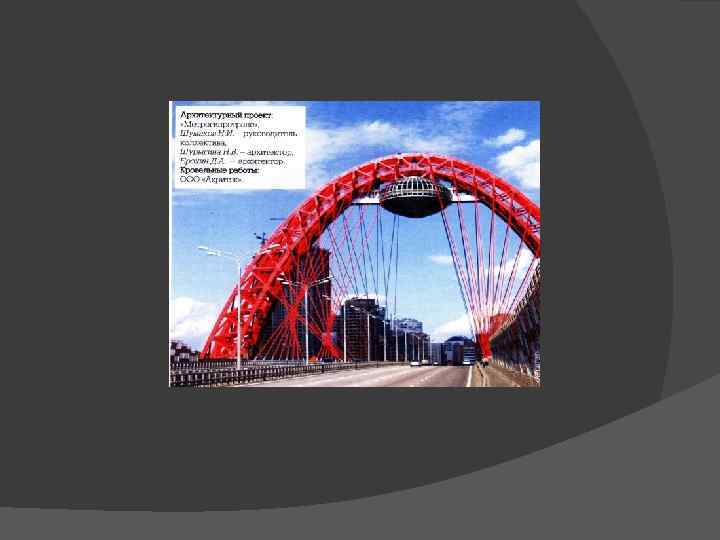

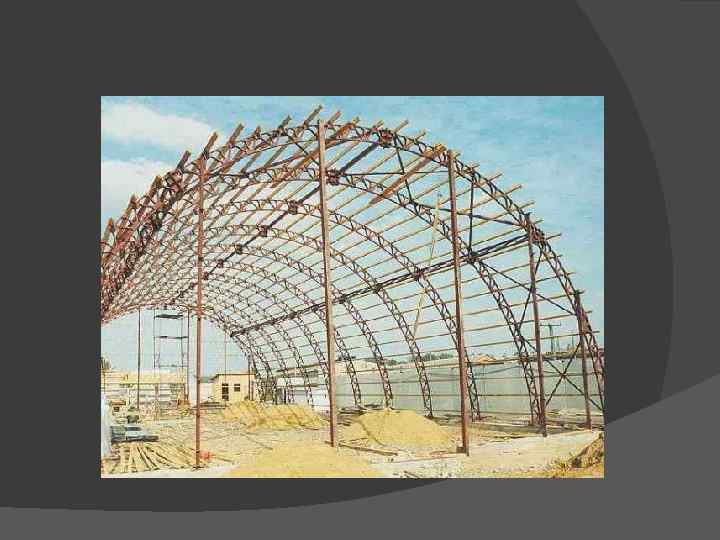

Арки

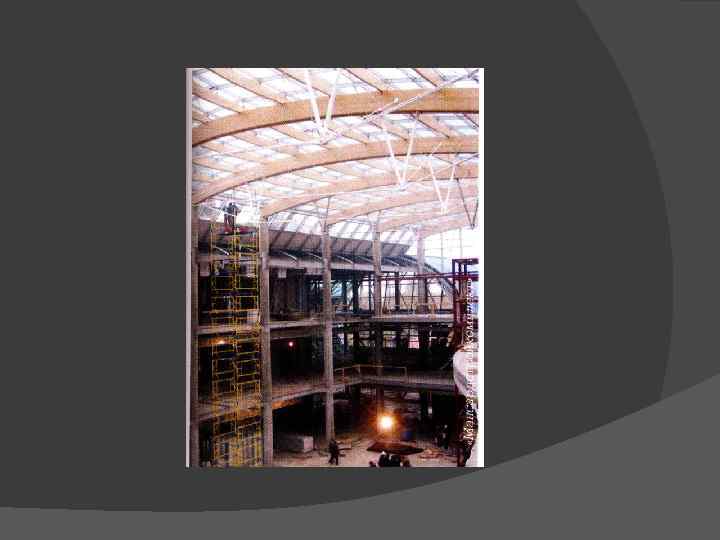

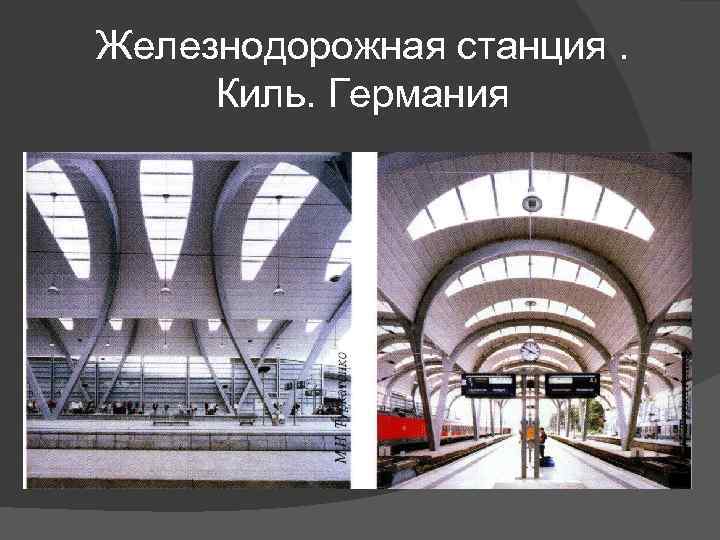

Железнодорожная станция. Киль. Германия

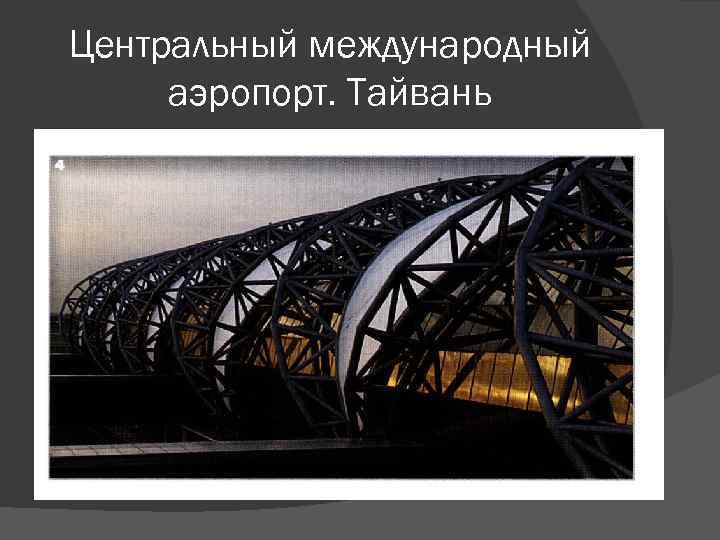

Центральный международный аэропорт. Тайвань
