Скачать презентацию Нестационарная генерация Уравнение для интенсивности Lc 2 R 1
Нестационарная генерация.ppt
- Количество слайдов: 26
Нестационарная генерация. Уравнение для интенсивности Lc/2 R 1 l/4 E 0 l/4 E R E E L поляризатор z R, R 1 – коэффициент отражения по интенсивности (не радиус кривизны !!!) 1

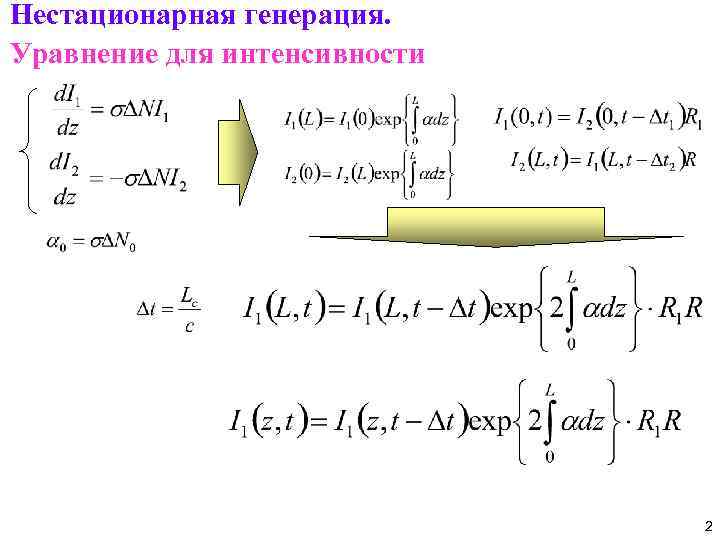

Нестационарная генерация. Уравнение для интенсивности 2

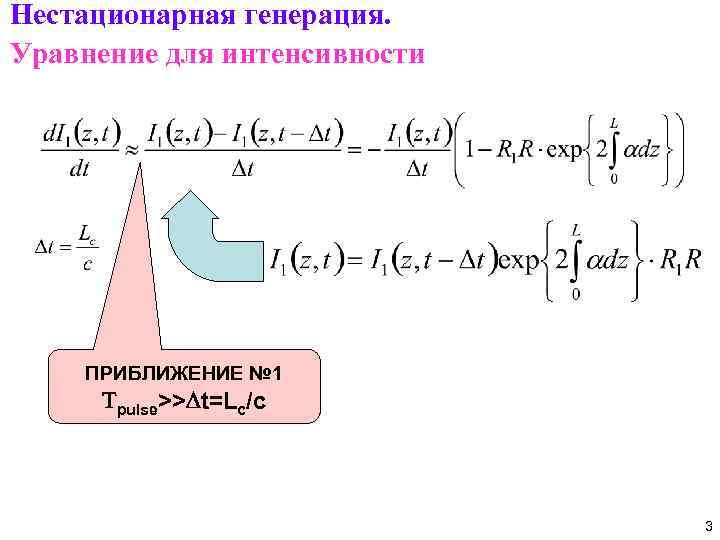

Нестационарная генерация. Уравнение для интенсивности ПРИБЛИЖЕНИЕ № 1 Tpulse>>Dt=Lc/c 3

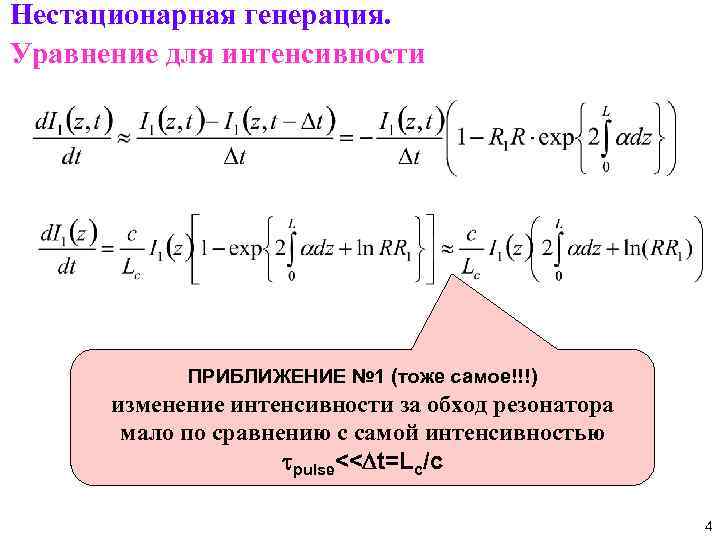

Нестационарная генерация. Уравнение для интенсивности ПРИБЛИЖЕНИЕ № 1 (тоже самое!!!) изменение интенсивности за обход резонатора мало по сравнению с самой интенсивностью tpulse<

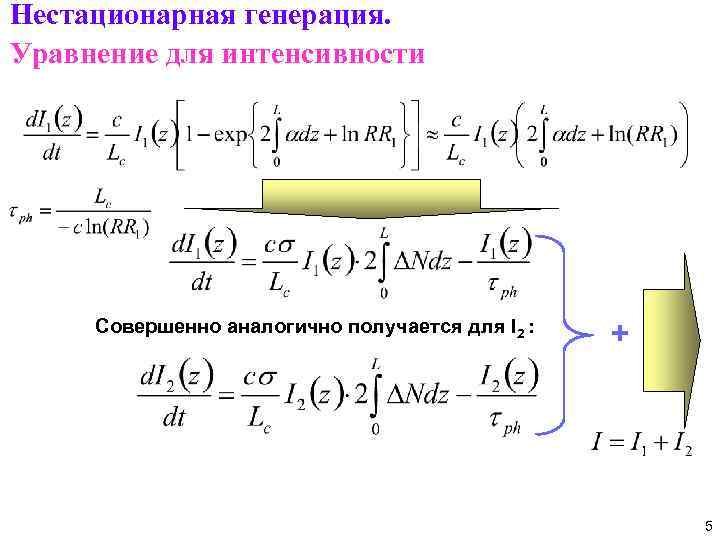

Нестационарная генерация. Уравнение для интенсивности Совершенно аналогично получается для I 2 : + 5

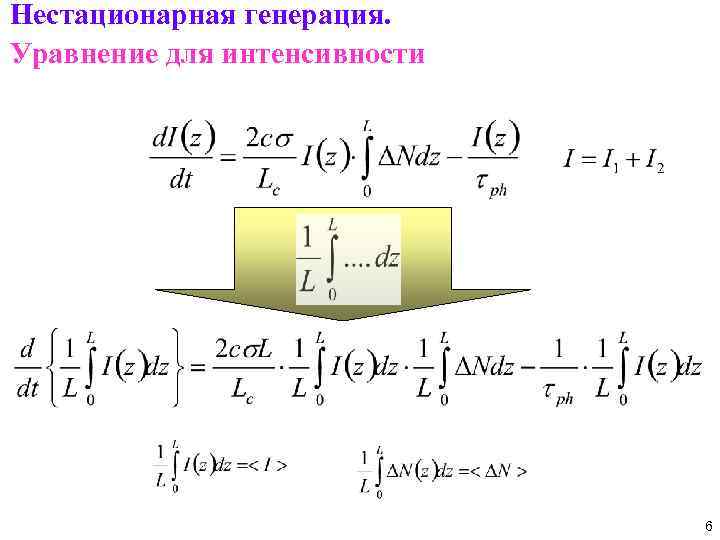

Нестационарная генерация. Уравнение для интенсивности 6

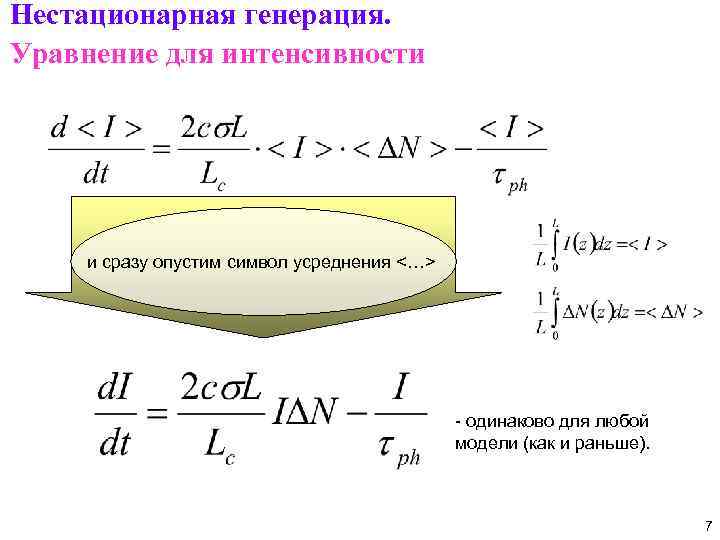

Нестационарная генерация. Уравнение для интенсивности и сразу опустим символ усреднения <…> - одинаково для любой модели (как и раньше). 7
Нестационарная генерация. Уравнение для DN E 2 E 3 E 2 E 1 t 31 W 31 E 2 B 21 t 21 hn B 12 t 32 t 31 W 31 E 1 t 20 W 13 E 2 E 0 t 10 W 20 E 3 E 1 B 21 W 02 E 1 E 0 t 32 W 13 B 21 t 10 t 30 t 21 hn B 12 8
Нестационарная генерация. Уравнение для DN. Двухуровневая схема E 2 E 3 E 2 E 1 t 32 W 13 W 31 t 31 B 21 E 1 t 21 hn B 12 9

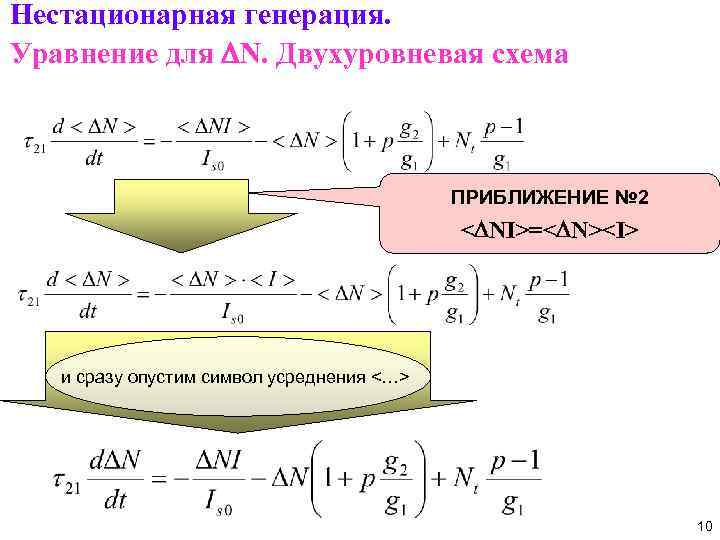

Нестационарная генерация. Уравнение для DN. Двухуровневая схема ПРИБЛИЖЕНИЕ № 2
Нестационарная генерация. Уравнение для DN. Двухуровневая схема E 2 E 3 E 2 E 1 t 32 W 13 W 31 t 31 B 21 E 1 t 21 hn B 12 11
Нестационарная генерация. Уравнение для DN. Трехуровневая схема (тип 1) E 2 E 3 E 2 E 1 t 32 W 13 W 31 t 31 B 21 E 1 t 21 hn B 12 12
Нестационарная генерация. Уравнение для DN. Трехуровневая схема (тип 2) E 2 W 02 B 21 E 0 W 20 t 10 t 21 hn B 12 t 20 САМОСТОЯТЕЛЬНО 13
Нестационарная генерация. Уравнение для DN. Четырехуровневая схема E 3 E 2 E 1 E 0 t 32 W 13 t 31 W 31 B 21 t 21 hn B 12 t 10 t 30 ПРИБЛИЖЕНИЕ № 2
Нестационарная генерация. Уравнение для DN. Четырехуровневая схема E 3 E 2 E 1 E 0 t 32 W 13 t 31 W 31 B 21 t 21 hn B 12 t 10 t 30 15
Нестационарная генерация. Релаксационные колебания. Двухуровневая схема 16
Нестационарная генерация. Релаксационные колебания. Двухуровневая схема 17

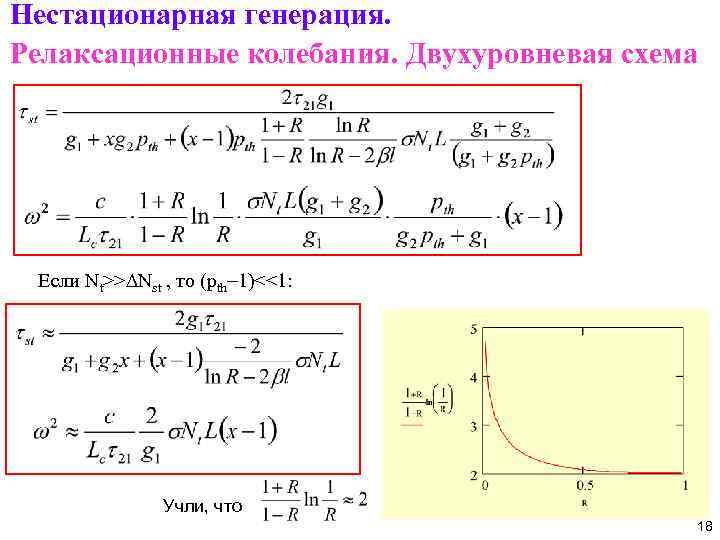

Нестационарная генерация. Релаксационные колебания. Двухуровневая схема Если Nt>>DNst , то (pth-1)<<1: Учли, что 18

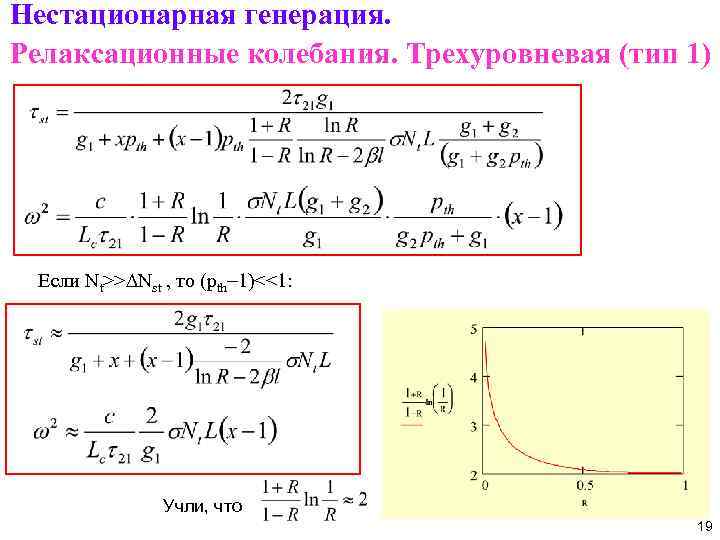

Нестационарная генерация. Релаксационные колебания. Трехуровневая (тип 1) Если Nt>>DNst , то (pth-1)<<1: Учли, что 19

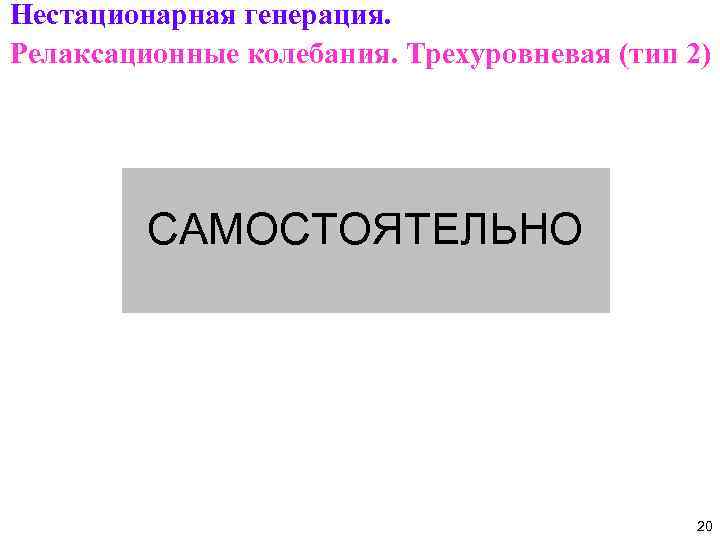

Нестационарная генерация. Релаксационные колебания. Трехуровневая (тип 2) САМОСТОЯТЕЛЬНО 20
Нестационарная генерация. Релаксационные колебания. Четырехуровневая схема тоже самое 21
Нестационарная генерация. Релаксационные колебания. Четырехуровневая схема 22

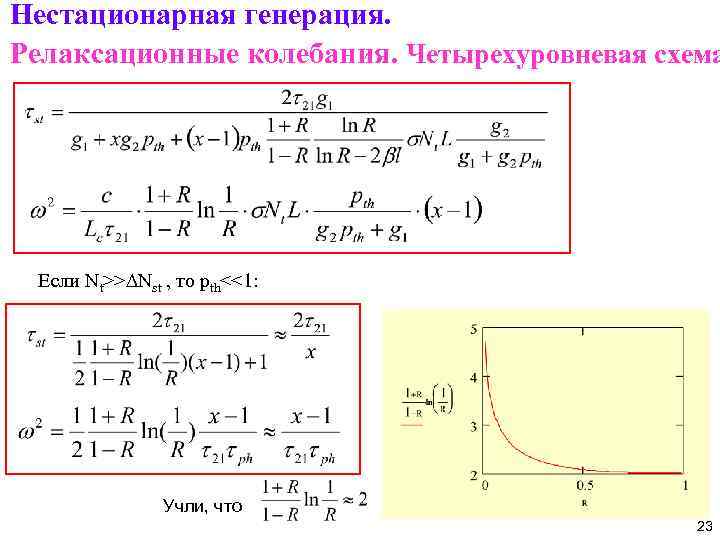

Нестационарная генерация. Релаксационные колебания. Четырехуровневая схема Если Nt>>DNst , то pth<<1: Учли, что 23
Нестационарная генерация. Релаксационные колебания. Свойства 1. Стационарное состояние устойчиво (поскольку tst>0). 2. Если t 21>tph , то имеют место релаксационные колебания (устойчивое состояние - фокус) 3. И время установления, и период колебаний уменьшаются с ростом накачки 4. d. I и d. N сдвинуты на 90. Это имеет ясный физический смысл. 5. Время установления tst не зависит от длины резонатора Lс 6. Период колебаний увеличивается с увеличением длины резонатора Lс 7. Частота релаксационных колебаний пропорциональна корню из (x-1), т. е. при небольших превышениях порога сильно зависит от накачки 8. Релаксационные колебания - шумы лазера 24

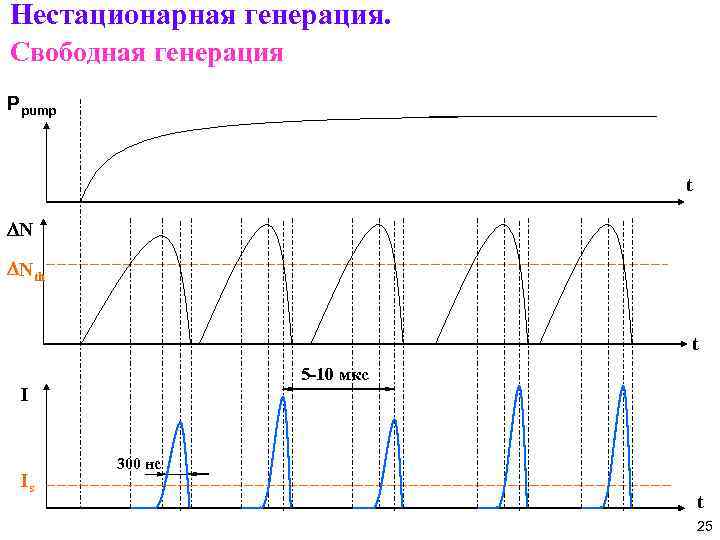

Нестационарная генерация. Свободная генерация Ppump t DN DNth t 5 -10 мкс I Is 300 нс t 25
Нестационарная генерация. Свободная генерация накачка t последыш 26
