Несамоходные плавучие доки Студент Талачиков В А Группа

Несамоходные плавучие доки. Студент: Талачиков В. А. Группа: 1232

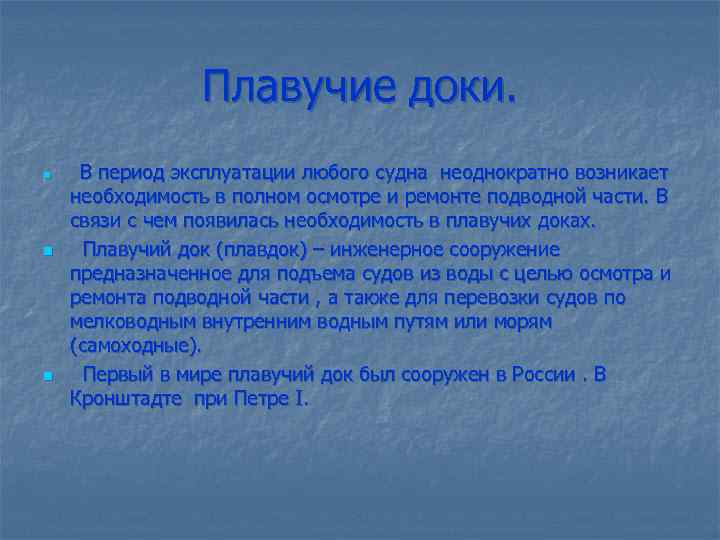

Плавучие доки. n n n В период эксплуатации любого судна неоднократно возникает необходимость в полном осмотре и ремонте подводной части. В связи с чем появилась необходимость в плавучих доках. Плавучий док (плавдок) – инженерное сооружение предназначенное для подъема судов из воды с целью осмотра и ремонта подводной части , а также для перевозки судов по мелководным внутренним водным путям или морям (самоходные). Первый в мире плавучий док был сооружен в России. В Кронштадте при Петре I.

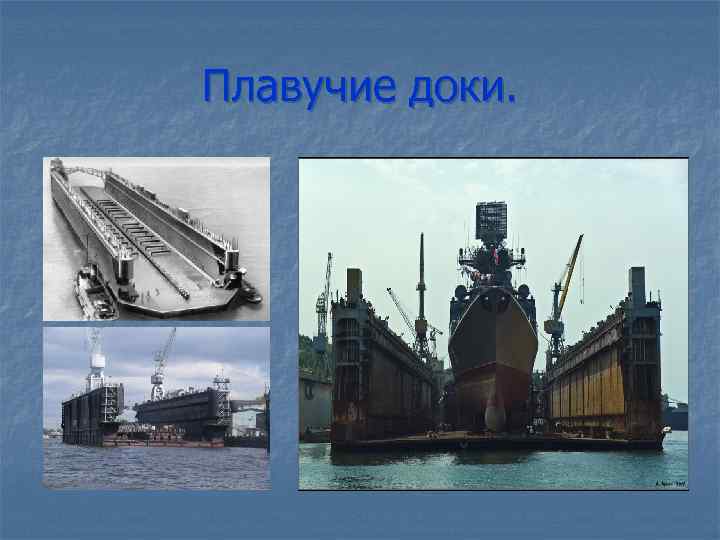

Плавучие доки.

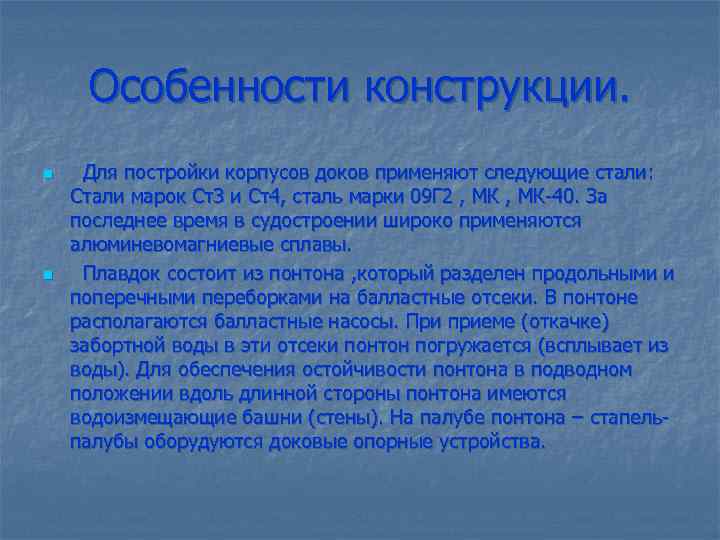

Особенности конструкции. n n Для постройки корпусов доков применяют следующие стали: Стали марок Ст3 и Ст4, сталь марки 09 Г 2 , МК-40. За последнее время в судостроении широко применяются алюминевомагниевые сплавы. Плавдок состоит из понтона , который разделен продольными и поперечными переборками на балластные отсеки. В понтоне располагаются балластные насосы. При приеме (откачке) забортной воды в эти отсеки понтон погружается (всплывает из воды). Для обеспечения остойчивости понтона в подводном положении вдоль длинной стороны понтона имеются водоизмещающие башни (стены). На палубе понтона – стапельпалубы оборудуются доковые опорные устройства.

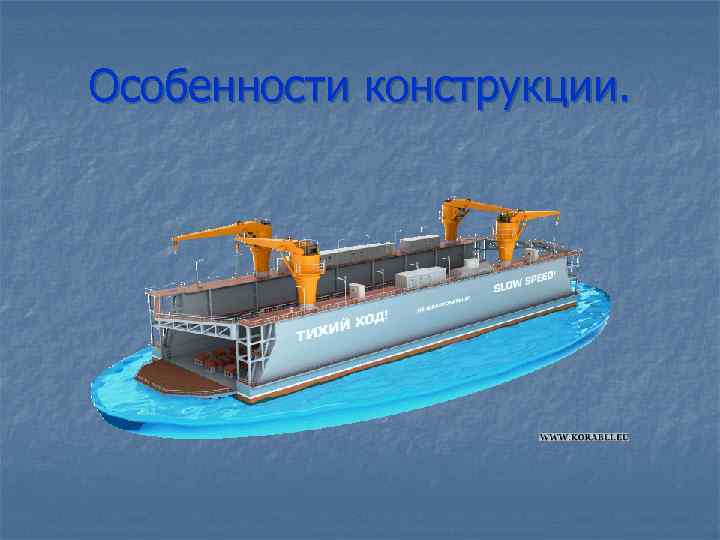

Особенности конструкции.

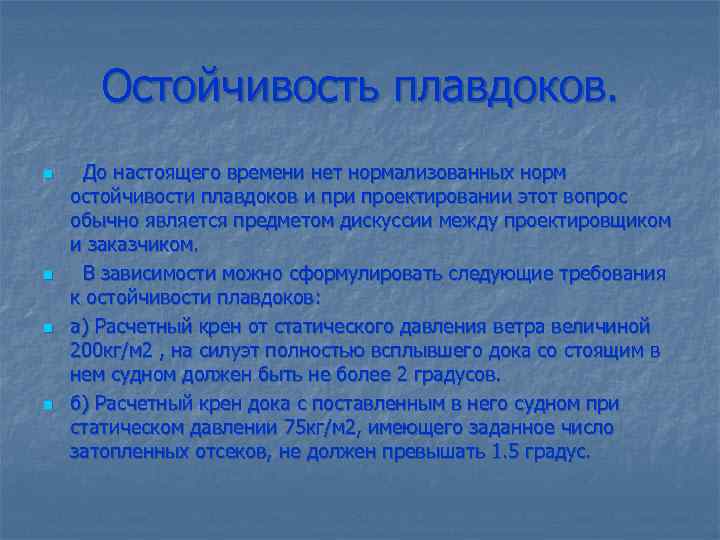

Остойчивость плавдоков. n n До настоящего времени нет нормализованных норм остойчивости плавдоков и проектировании этот вопрос обычно является предметом дискуссии между проектировщиком и заказчиком. В зависимости можно сформулировать следующие требования к остойчивости плавдоков: а) Расчетный крен от статического давления ветра величиной 200 кг/м 2 , на силуэт полностью всплывшего дока со стоящим в нем судном должен быть не более 2 градусов. б) Расчетный крен дока с поставленным в него судном при статическом давлении 75 кг/м 2, имеющего заданное число затопленных отсеков, не должен превышать 1. 5 градус.

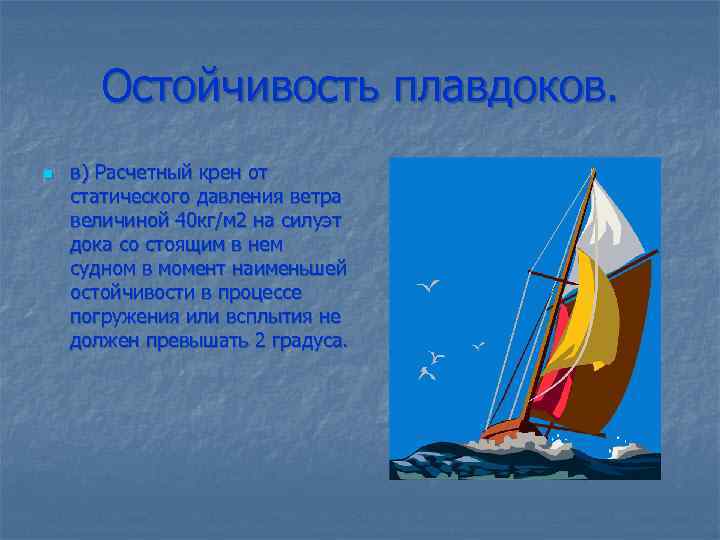

Остойчивость плавдоков. n в) Расчетный крен от статического давления ветра величиной 40 кг/м 2 на силуэт дока со стоящим в нем судном в момент наименьшей остойчивости в процессе погружения или всплытия не должен превышать 2 градуса.

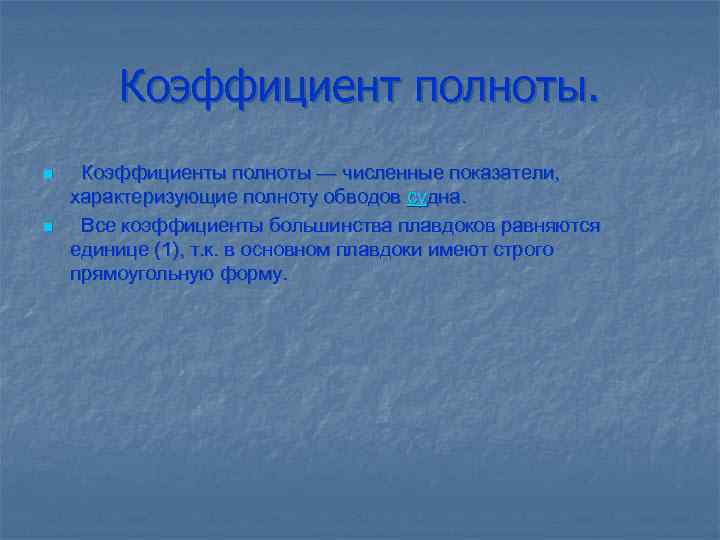

Коэффициент полноты. n n Коэффициенты полноты — численные показатели, характеризующие полноту обводов судна. Все коэффициенты большинства плавдоков равняются единице (1), т. к. в основном плавдоки имеют строго прямоугольную форму.

Спасибо за внимание !!!
