НЕРВНАЯ ТКАНЬ Морфологическая классификация нейронов схема Рис

НЕРВНАЯ ТКАНЬ

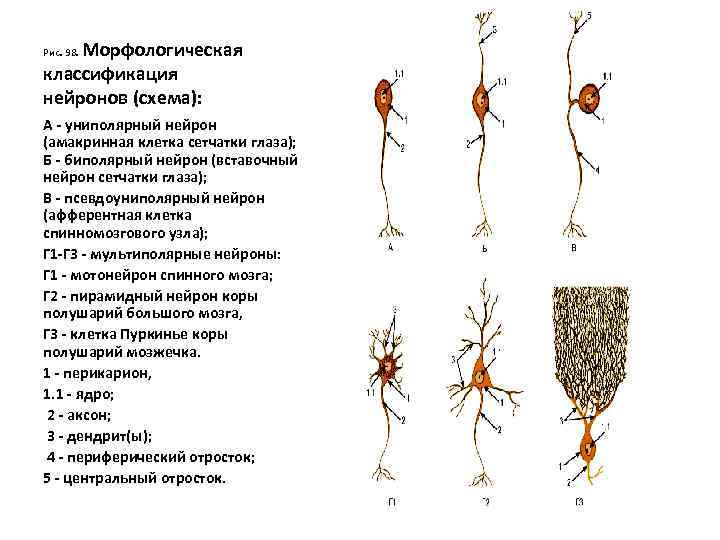

Морфологическая классификация нейронов (схема): Рис. 98. A - униполярный нейрон (амакринная клетка сетчатки глаза); Б - биполярный нейрон (вставочный нейрон сетчатки глаза); В - псевдоуниполярный нейрон (афферентная клетка спинномозгового узла); Г 1 -Г 3 - мультиполярные нейроны: Г 1 - мотонейрон спинного мозга; Г 2 - пирамидный нейрон коры полушарий большого мозга, Г 3 - клетка Пуркинье коры полушарий мозжечка. 1 - перикарион, 1. 1 - ядро; 2 - аксон; 3 - дендрит(ы); 4 - периферический отросток; 5 - центральный отросток.

Строение мультиполярного нейрона (схема): Рис. 99. 1 - тело нейрона (перикарион): 1. 1 - ядро, 1. 1. 1 - хроматин, 1. 1. 2 ядрышко, 1. 2 - цитоплазма, 1. 2. 1 - хроматофильная субстанция (тельца Ниссля); 2 - дендриты; 3 - аксонный холмик; 4 - аксон: 4. 1 - начальный сегмент аксона, 4. 2 - коллатераль аксона, 4. 3 - нейро-мышечный синапс (двигательное нервное окончание на волокне поперечнополосатой мышцы); 5 - миелиновая оболочка; 6 - узловые перехваты; 7 - межузловой сегмент; 8 - синапсы: 8. 1 - аксональный синапс, 8. 2 - аксодендритные синапсы, 8. 3 - аксосоматические синапсы

Рис. 100. Мультиполярный двигательный нейрон спинного мозга. Глыбки хроматофильной субстанции (тельца Ниссля) в цитоплазме Окраска: тионин 1 - тело нейрона (перикарион): 1. 1 - ядро, 1. 2 - хроматофильная субстанция; 2 - начальные отделы дендритов; 3 - аксонный холмик; 4 - аксон

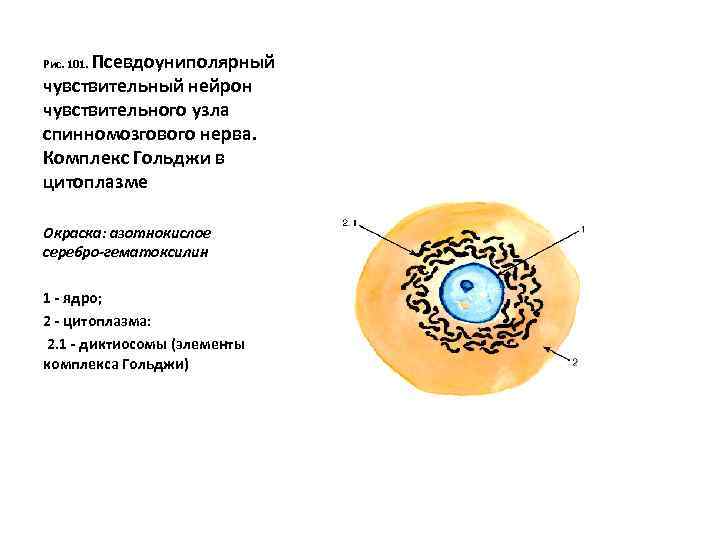

Псевдоуниполярный чувствительный нейрон чувствительного узла спинномозгового нерва. Комплекс Гольджи в цитоплазме Рис. 101. Окраска: азотнокислое серебро-гематоксилин 1 - ядро; 2 - цитоплазма: 2. 1 - диктиосомы (элементы комплекса Гольджи)

Рис. 102. Ультраструктурная организация нейрона Рисунок с ЭМФ 1 - тело нейрона (перикарион): 1. 1 - ядро, 1. 1. 1 - хроматин, 1. 1. 2 - ядрышко, 1. 2 - цитоплазма: 1. 2. 1 - хроматофильная субстанция (тельца Ниссля) - агрегаты цистерн гранулярной эндоплазматической сети, 1. 2. 2 - комплекс Гольджи, 1. 2. 3 - лизосомы, 1. 2. 4 - митохондрии, 1. 2. 5 - элементы цитоскелета (нейротрубочки, нейрофиламенты); 2 - аксонный холмик; 3 - аксон: 3. 1 - коллатераль аксона, 3. 2 - синапс; 4 - дендриты

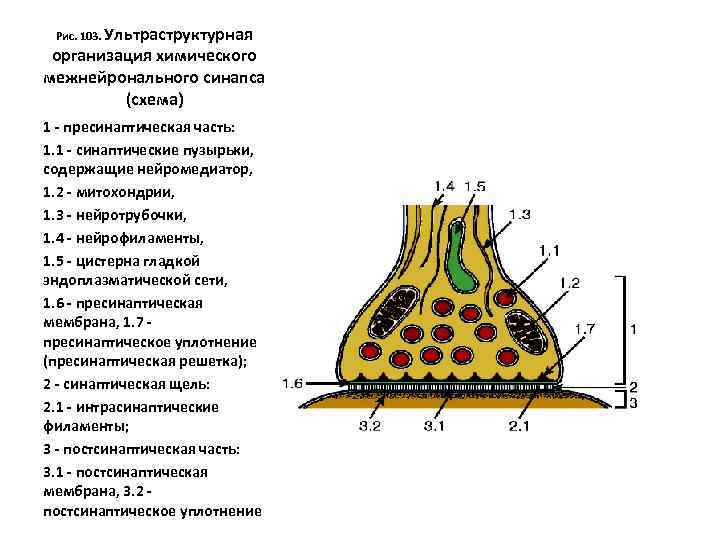

Рис. 103. Ультраструктурная организация химического межнейронального синапса (схема) 1 - пресинаптическая часть: 1. 1 - синаптические пузырьки, содержащие нейромедиатор, 1. 2 - митохондрии, 1. 3 - нейротрубочки, 1. 4 - нейрофиламенты, 1. 5 - цистерна гладкой эндоплазматической сети, 1. 6 - пресинаптическая мембрана, 1. 7 пресинаптическое уплотнение (пресинаптическая решетка); 2 - синаптическая щель: 2. 1 - интрасинаптические филаменты; 3 - постсинаптическая часть: 3. 1 - постсинаптическая мембрана, 3. 2 постсинаптическое уплотнение

Рис. 104. Различные виды глиоцитов в центральной (ЦНС) и периферической (ПНС) нервной системе А - В - макроглия, Г - микроглия; A 1, А 2, А 3 - эпендимная глия (эпендима); Б 1, Б 2 - астроциты; В 1, В 2, В 3 - олигодендроциты; Г 1, Г 2 - клетки микроглии

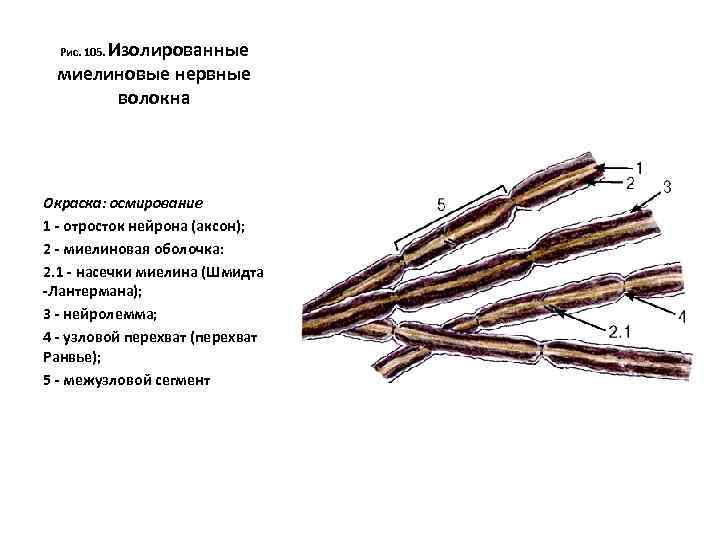

Изолированные миелиновые нервные волокна Рис. 105. Окраска: осмирование 1 - отросток нейрона (аксон); 2 - миелиновая оболочка: 2. 1 - насечки миелина (Шмидта -Лантермана); 3 - нейролемма; 4 - узловой перехват (перехват Ранвье); 5 - межузловой сегмент

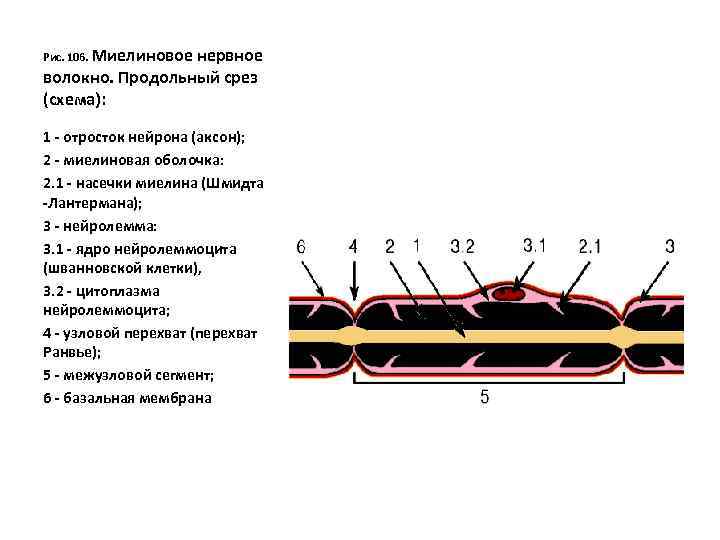

Рис. 106. Миелиновое нервное волокно. Продольный срез (схема): 1 - отросток нейрона (аксон); 2 - миелиновая оболочка: 2. 1 - насечки миелина (Шмидта -Лантермана); 3 - нейролемма: 3. 1 - ядро нейролеммоцита (шванновской клетки), 3. 2 - цитоплазма нейролеммоцита; 4 - узловой перехват (перехват Ранвье); 5 - межузловой сегмент; 6 - базальная мембрана

Рис. 107. Ультраструктура миелинового нервного волокна. Продольный срез (схема): 1 - отросток нейрона (аксон): 1. 1 узловое расширение аксона; 2 витки миелиновой оболочки: 2. 1 - насечки миелина (Шмидта. Лантермана); 3 - нейролемма: 3. 1 - ядро нейролеммоцита (шванновской клетки), 3. 2 цитоплазма нейролеммоцита, 3. 2. 1 - узловая интердигитация соседних нейролеммоцитов, 3. 2. 2 - паранодальные карманы нейролеммоцитов, 3. 2. 3 плотные пластинки (связывающие паранодальные карманы с аксолеммой), 3. 2. 4 внутренний (вокругаксональный) листок цитоплазмы нейролеммоцита; 4 - узловой перехват (перехват Ранвье)

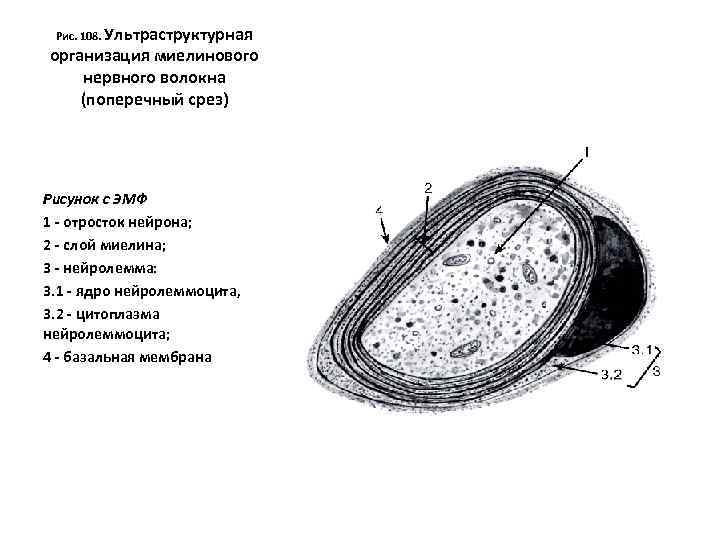

Рис. 108. Ультраструктурная организация миелинового нервного волокна (поперечный срез) Рисунок с ЭМФ 1 - отросток нейрона; 2 - слой миелина; 3 - нейролемма: 3. 1 - ядро нейролеммоцита, 3. 2 - цитоплазма нейролеммоцита; 4 - базальная мембрана

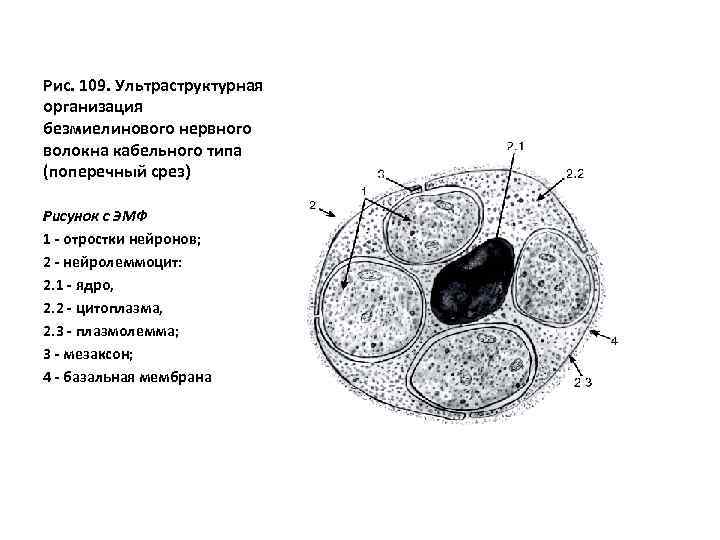

Рис. 109. Ультраструктурная организация безмиелинового нервного волокна кабельного типа (поперечный срез) Рисунок с ЭМФ 1 - отростки нейронов; 2 - нейролеммоцит: 2. 1 - ядро, 2. 2 - цитоплазма, 2. 3 - плазмолемма; 3 - мезаксон; 4 - базальная мембрана

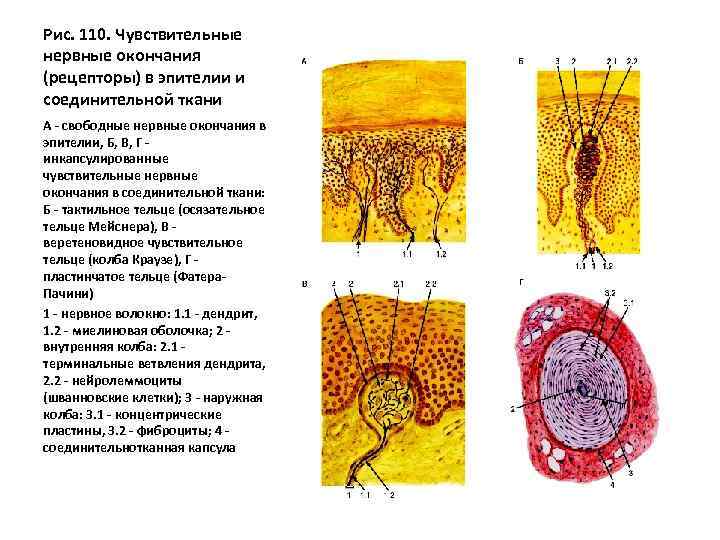

Рис. 110. Чувствительные нервные окончания (рецепторы) в эпителии и соединительной ткани A - свободные нервные окончания в эпителии, Б, В, Г инкапсулированные чувствительные нервные окончания в соединительной ткани: Б - тактильное тельце (осязательное тельце Мейснера), В веретеновидное чувствительное тельце (колба Краузе), Г пластинчатое тельце (Фатера. Пачини) 1 - нервное волокно: 1. 1 - дендрит, 1. 2 - миелиновая оболочка; 2 внутренняя колба: 2. 1 терминальные ветвления дендрита, 2. 2 - нейролеммоциты (шванновские клетки); 3 - наружная колба: 3. 1 - концентрические пластины, 3. 2 - фиброциты; 4 соединительнотканная капсула

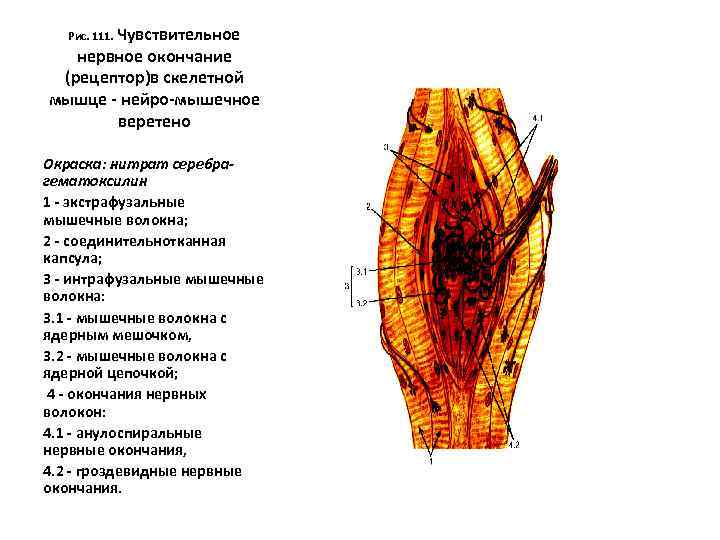

Рис. 111. Чувствительное нервное окончание (рецептор)в скелетной мышце - нейро-мышечное веретено Окраска: нитрат серебрагематоксилин 1 - экстрафузальные мышечные волокна; 2 - соединительнотканная капсула; 3 - интрафузальные мышечные волокна: 3. 1 - мышечные волокна с ядерным мешочком, 3. 2 - мышечные волокна с ядерной цепочкой; 4 - окончания нервных волокон: 4. 1 - анулоспиральные нервные окончания, 4. 2 - гроздевидные нервные окончания.

Рис. 112. Двигательное нервное окончание в скелетной мышце (нейромышечный синапс) Окраска: нитрат серебрагематоксилин 1 - миелиновое нервное волокно; 2 - нейро-мышечный синапс: 2. 1 - концевые ветвления аксона, 2. 2 - видоизмененные нейролеммоциты (клетки телоглии); 3 - волокна скелетной мышцы

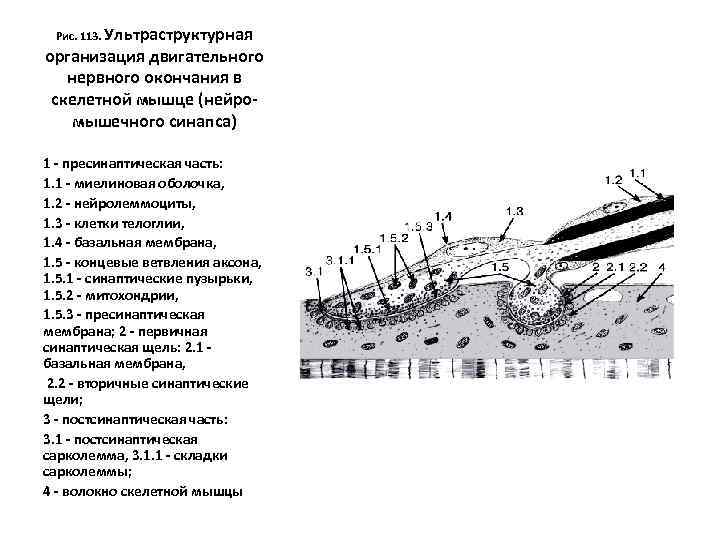

Рис. 113. Ультраструктурная организация двигательного нервного окончания в скелетной мышце (нейромышечного синапса) 1 - пресинаптическая часть: 1. 1 - миелиновая оболочка, 1. 2 - нейролеммоциты, 1. 3 - клетки телоглии, 1. 4 - базальная мембрана, 1. 5 - концевые ветвления аксона, 1. 5. 1 - синаптические пузырьки, 1. 5. 2 - митохондрии, 1. 5. 3 - пресинаптическая мембрана; 2 - первичная синаптическая щель: 2. 1 базальная мембрана, 2. 2 - вторичные синаптические щели; 3 - постсинаптическая часть: 3. 1 - постсинаптическая сарколемма, 3. 1. 1 - складки сарколеммы; 4 - волокно скелетной мышцы
