НЕРВНАЯ ткань
5 Тело нейрона ЦНС в окружении нейропиля (электронное микрофото) 5 6 1 – гранулярная эндоплазматическая сеть 2 – митохондрия 3 – аппарат Гольджи 4 – ядро 5 – синапсы в нейропиле 6 – ядерные поры 4 Чёрные стрелки указывают невролемму перикариона 2 1 3
МИЕЛИНОВЫЕ НЕРВНЫЕ ВОЛОКНА БЕЗМИЕЛИНОВЫЕ НЕРВНЫЕ ВОЛОКНА

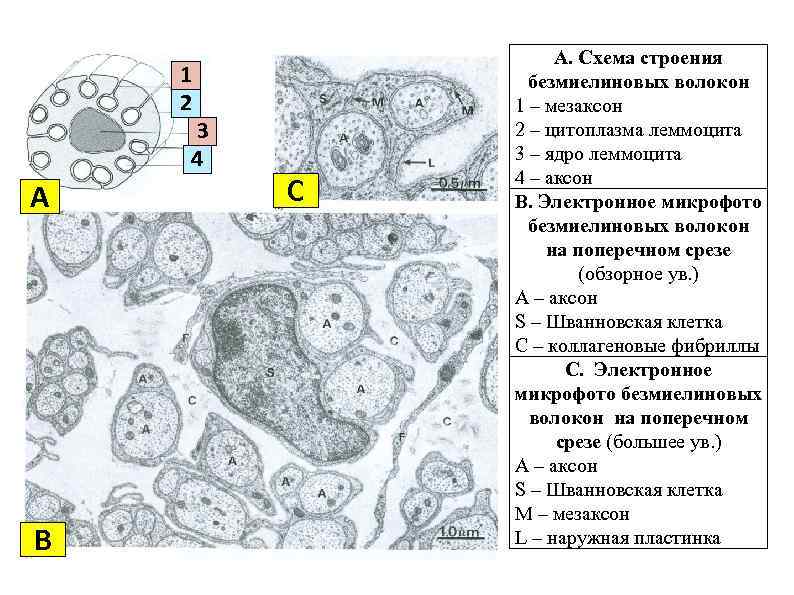

1 2 3 4 А В С A. Схема строения безмиелиновых волокон 1 – мезаксон 2 – цитоплазма леммоцита 3 – ядро леммоцита 4 – аксон B. Электронное микрофото безмиелиновых волокон на поперечном срезе (обзорное ув. ) A – аксон S – Шванновская клетка C – коллагеновые фибриллы C. Электронное микрофото безмиелиновых волокон на поперечном срезе (большее ув. ) A – аксон S – Шванновская клетка M – мезаксон L – наружная пластинка
A. Электронное микрофото поперечного среза миелинового волокна 1 – аксон 2 – миелин 3 – цитоплазма леммоцита 4 – ядро леммоцита 3 2 1 4 B. Ультраструктура миелина 1 – аксон 2 – слоистый миелин 3 – цитоплазма леммоцита А 3 1 1 2 В С 3 2 C. Перехват Ранвье (стрелки) (электронное микрофото х 5000): 1 – аксон 2 – миелин 3 – цитоплазма леммоцита
4 5 6 1 3 2 Ультраструктура нервномышечного соединения (или двигательной концевой пластинки) 1 – аксон 3 – митохондрия 5 – саркоплазма 2 – синаптические пузырьки 4 – Шванновская клетка 6 – синаптическая щель

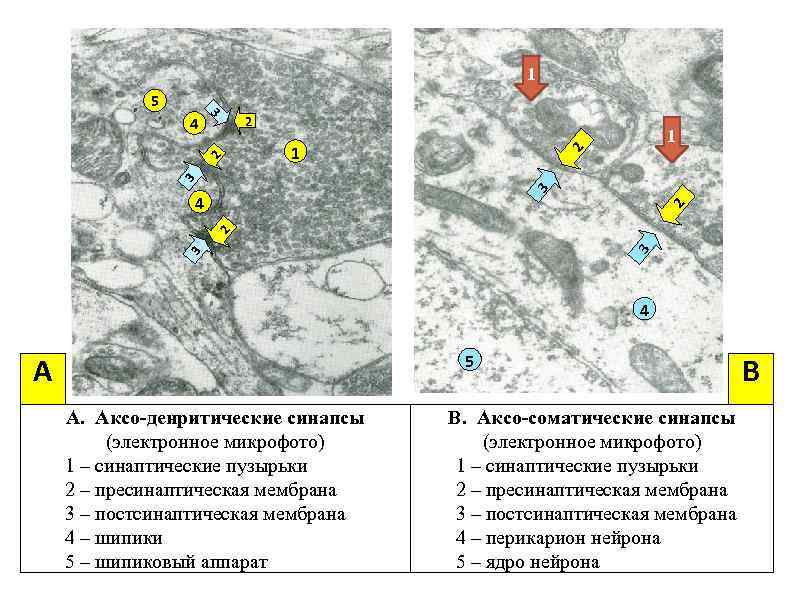

1 5 1 1 3 3 2 2 2 3 4 3 3 2 2 4 4 5 А A. Аксо-денритические синапсы (электронное микрофото) 1 – синаптические пузырьки 2 – пресинаптическая мембрана 3 – постсинаптическая мембрана 4 – шипики 5 – шипиковый аппарат B. Аксо-соматические синапсы (электронное микрофото) 1 – синаптические пузырьки 2 – пресинаптическая мембрана 3 – постсинаптическая мембрана 4 – перикарион нейрона 5 – ядро нейрона В
Препарат № 74. Псевдоуниполярная нервная клетка (спинномозговой ганглий) Окраска: импрегнация серебром 3 2 1. 2 2 1. 1
Препарат № 18. Мультиполярная нервная клетка (спинной мозг) Окраска: импрегнация серебром
Препарат № 75. Хроматофильное вещество (субстанция Ниссля) в мотонейронах спинного мозга Окраска: метиленовый синий по методу Ниссля
Препарат № 78 (дем). Безмиелиновые нервные волокна (расщепленный селезеночный нерв) Окраска: гематоксилин – эозин
Препарат № 79. Миелиновые нервные волокна (разволокненный седалищный нерв) Окраска: осмиевая кислота
