Нервная система Периферическая нервная система Нерв

Нервная система

Периферическая нервная система

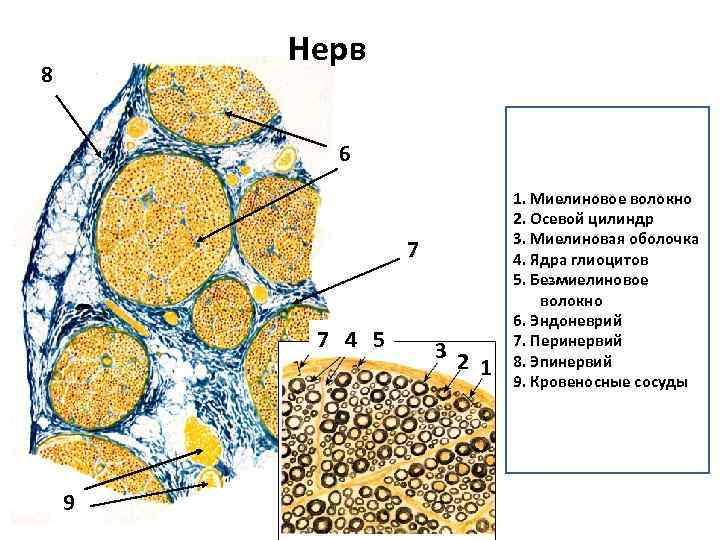

Нерв 8 6 7 7 4 5 9 3 2 1 1. Миелиновое волокно 2. Осевой цилиндр 3. Миелиновая оболочка 4. Ядра глиоцитов 5. Безмиелиновое волокно 6. Эндоневрий 7. Перинервий 8. Эпинервий 9. Кровеносные сосуды.

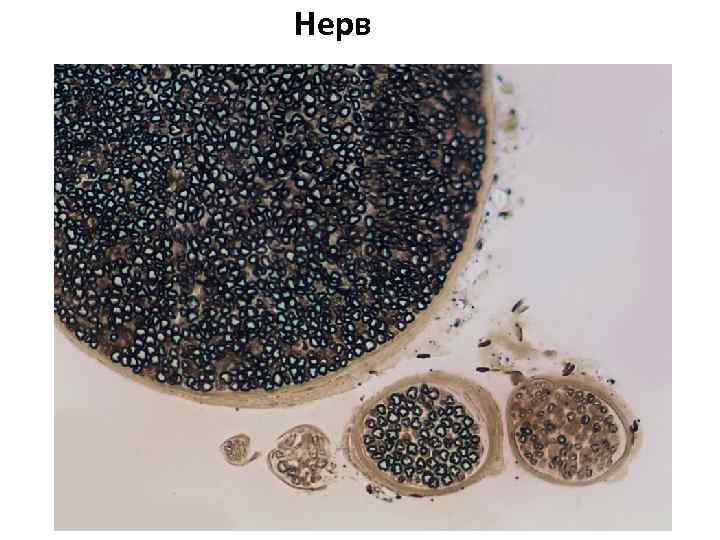

Нерв

Спинномозговой узел 6 1 5 3 1. Соединительнотканная капсула 2. Тела псевдоуниполярных нейронов 3. Мантийные клетки (олигодендроглиоциты) 4. Прослойки соединительной капсулы 5. Передний корешок 6. Задний корешок 7. Спинномозговой нерв 2 4 7

Спинномозговой узел

Центральная нервная система

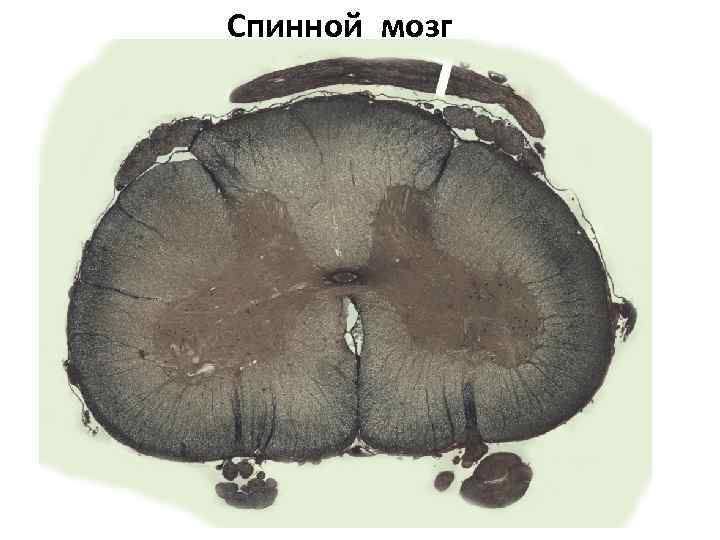

Спинной мозг

Спинной мозг (шейный сегмент (IV)

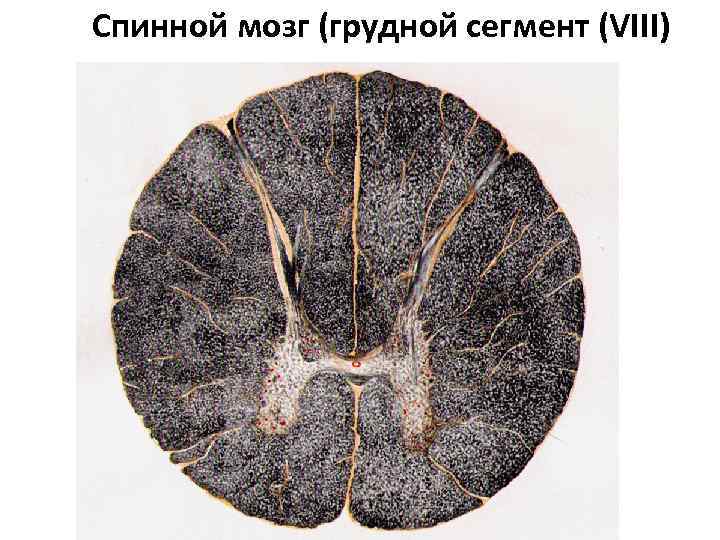

Спинной мозг (грудной сегмент (VIII)

Спинной мозг (поясничный сегмент (III) 8 14 17 9 13 12 5, 6 18 2 11 16 7 15 3 10 4 1 1. Мягкая мозговая оболочка 2. Кровеносные сосуды 3. Передняя срединная щель 4. Белая спайка 5. Центральный канал 6. Эпендимоциты 7. Передняя серая спайка 8. Задняя серая спайка 9. Задняя срединная перегородка 10. Передний рог 11. Моторные нейроны 12. Промежуточная зона 13. Задний рог 14. Ассоциативные нейроны 15. Передний канатик 16. Боковой канатик 17. Задний канатик 18. Миелиновые волокна.

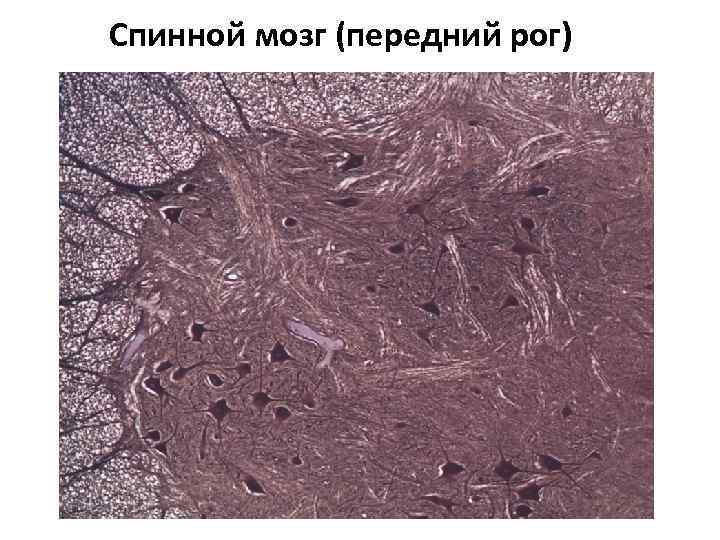

Спинной мозг (передний рог)

Спинной мозг (центральный канал)

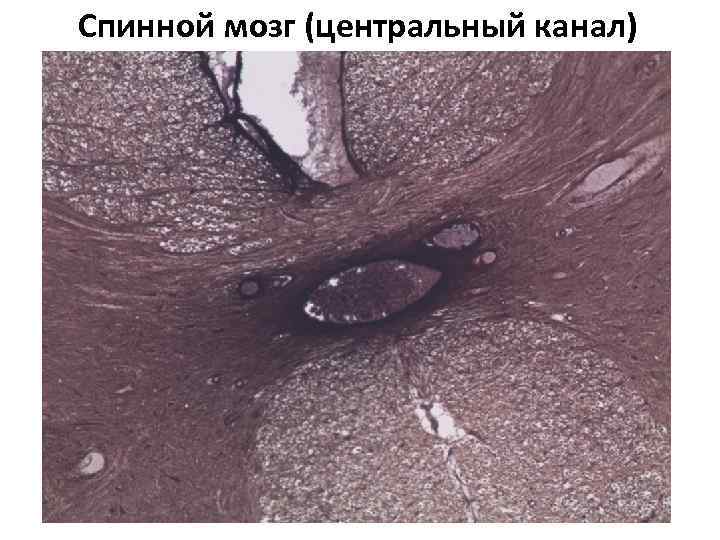

Спинной мозг (центральный канал)

Схема соматической рефлекторной дуги 2 4 8 7 1 9 3 11 10 6 5 12 13 1. Спинной мозг 2. Задний рог спинного мозга 3. Передний рог спинного мозга 4. Спинномозговой узел 5. Чувствительное нервное окончание 6. Дендрит чувствительного нейрона 7. Тело чувствительного нейрона 8. Аксон чувствительного нейрона 9. Вставочный нейрон 10. Тело двигательного нейрона 11. Аксон двигательного нейрона 12. Двигательное нервное окончание 13. Мышечное волокно

Схема вегетативной рефлекторной дуги 6 7 5 4 3 8 9 11 12 10 14 13 1 2 1. Чувствительное нервное окончание. 2. Дендрит чувствительного нейрона. 3. Тело чувствительного нейрона. 4. Спинномозговой узел. 5. Аксон чувствительного нейрона. 6. Задний рог спинного мозга. . 7. Боковой рог спинного мозга. 8. Эфферентный нейрон СНС. 9. Преганглионарное волокно ПСНС. 10. Ганглий вегетативной нервной системы 11. Длинноаксонная нервная клетка (1 -й тип Догеля). 12. Равноотросчатая нервная клетка (2 -й тип Догеля). 13. Ассоциативный нейрон (3 -й тип Догеля). 14. Окончание аксона нервной клетки 1 -го типа.

Мозжечок 5 I 1 2 3 4 II I. Кора мозжечка II. Белое вещество 1. Мягкая мозговая оболочка 2. Молекулярный слой 3. Ганглиозный слой 4. Зернистый слой 5. Кровеносные сосуды

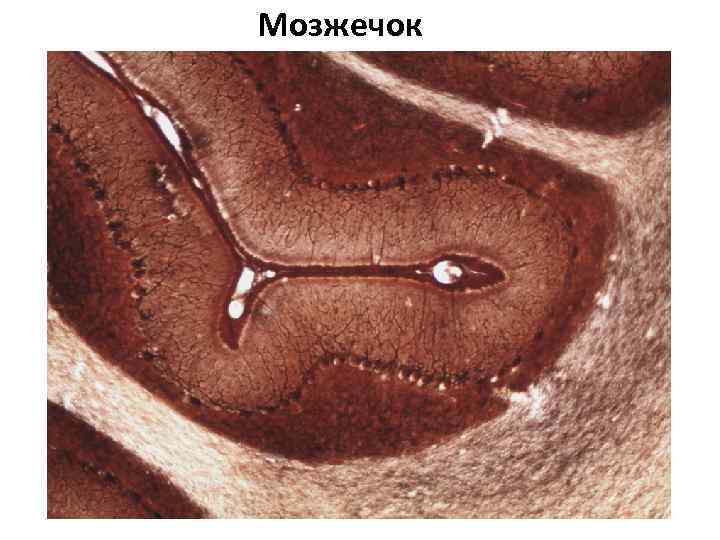

Мозжечок

Мозжечок

Кора большого мозга 1. Мягкая мозговая оболочка 2. Кора большого мозга I. Молекулярный слой II. Наружный зернистый слой III. Пирамидный слой IV. Внутренний зернистый слой V. Ганлионарный слой VI. Полиморфный слой 3. Белое вещество

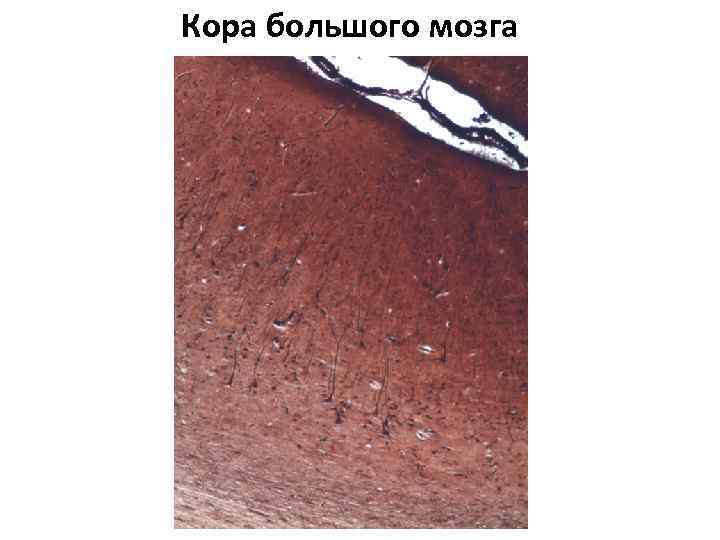

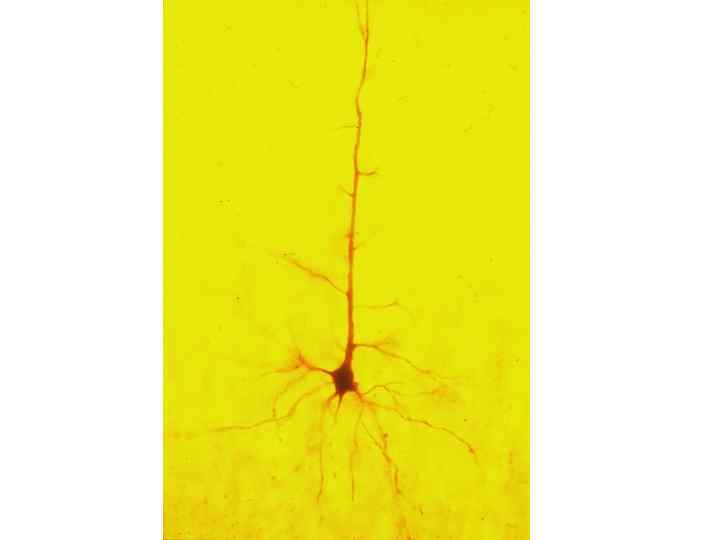

Кора большого мозга

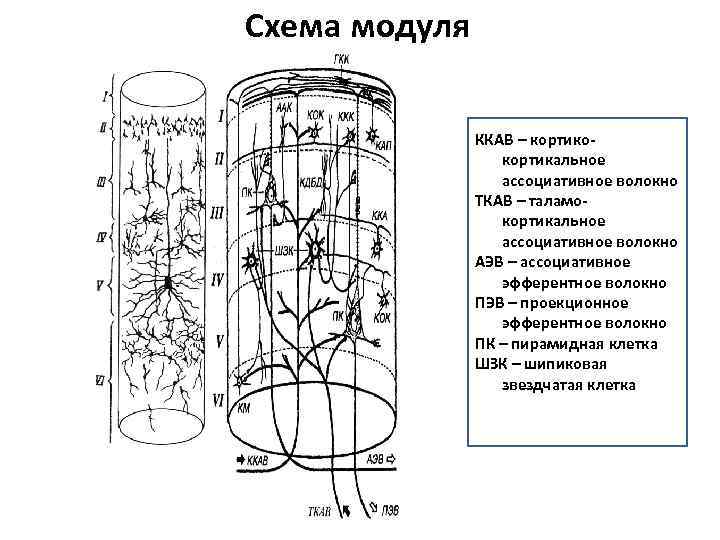

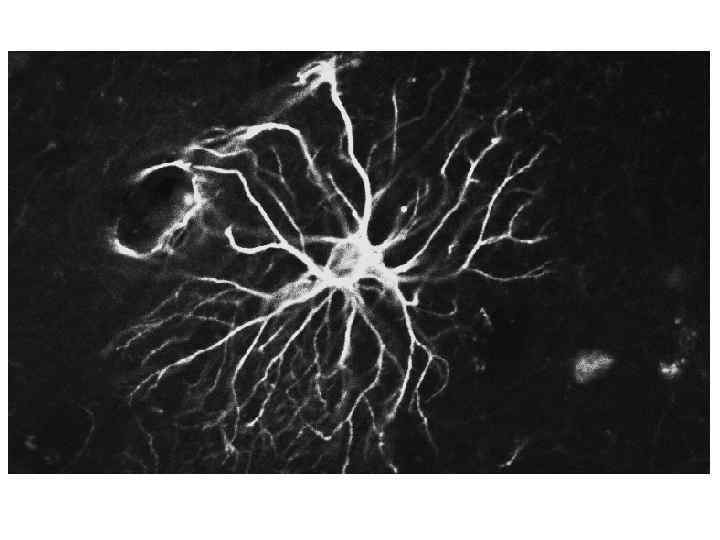

Схема модуля ККАВ – кортикокортикальное ассоциативное волокно ТКАВ – таламокортикальное ассоциативное волокно АЭВ – ассоциативное эфферентное волокно ПЭВ – проекционное эфферентное волокно ПК – пирамидная клетка ШЗК – шипиковая звездчатая клетка

Вегетативный ганглий
