Нервная система человека Кандидат биологических наук доцент Григорьева

Нервная система человека Кандидат биологических наук, доцент Григорьева О. В. наук,

Нервная система Благодаря нервной системе в организме человека обеспечивается согласованная работа всех систем и органов, необходимая для поддержания жизнедеятельности. Нервная система регулирует и координирует все процессы. Кроме того, она отвечает за контакт организма с внешней средой, то есть за восприятие и обрабатывание различных сигналов — таких, как свет, звук, запах, температура, давление и др. , а также за вырабатывание адекватной реакции на эти раздражители.

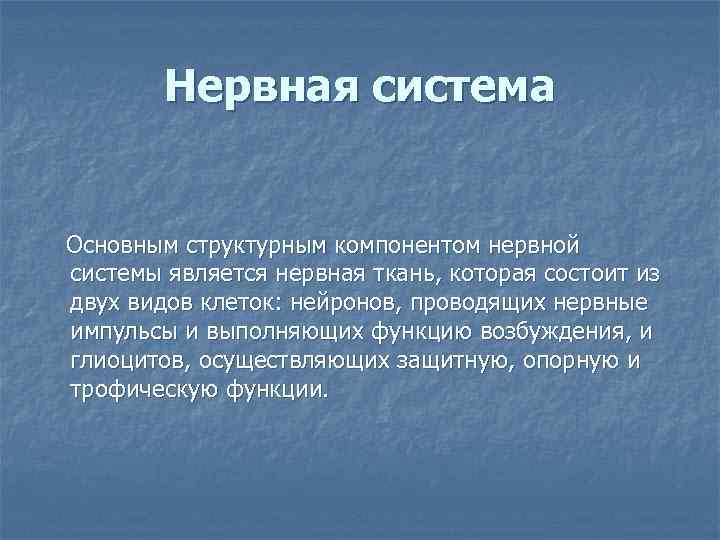

Нервная система Основным структурным компонентом нервной системы является нервная ткань, которая состоит из двух видов клеток: нейронов, проводящих нервные импульсы и выполняющих функцию возбуждения, и глиоцитов, осуществляющих защитную, опорную и трофическую функции.

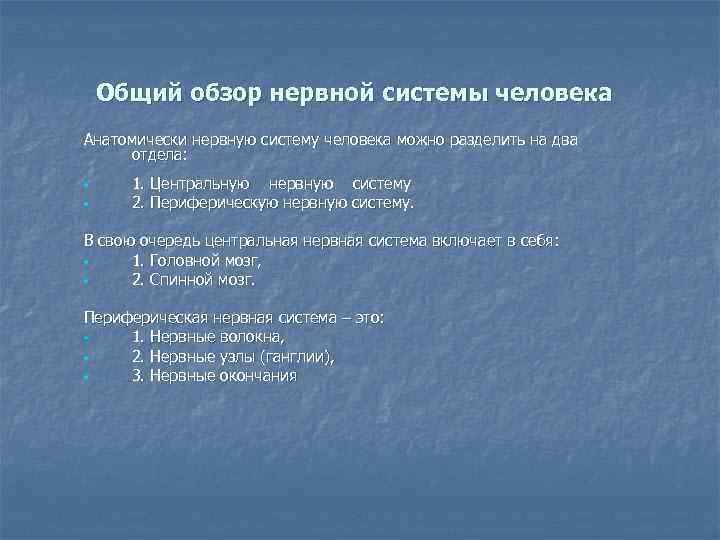

Общий обзор нервной системы человека Анатомически нервную систему человека можно разделить на два отдела: • • 1. Центральную нервную систему 2. Периферическую нервную систему. В свою очередь центральная нервная система включает в себя: • 1. Головной мозг, • 2. Спинной мозг. Периферическая нервная система – это: • 1. Нервные волокна, • 2. Нервные узлы (ганглии), • 3. Нервные окончания

Общий обзор нервной системы человека Функционально нервную систему человека делят на две части. Это: • 1. Соматическая нервная система (иннервирует скелетную мускулатуру, подконтрольна сознанию) • 2. Вегетативная (или автономная) нервная система (иннервирует внутренние органы, неподконтрольна сознанию) В свою очередь, вегетативная нервная система делится на два отдела: • 1. симпатическая нервная система • 2. парасимпатическая нервная система

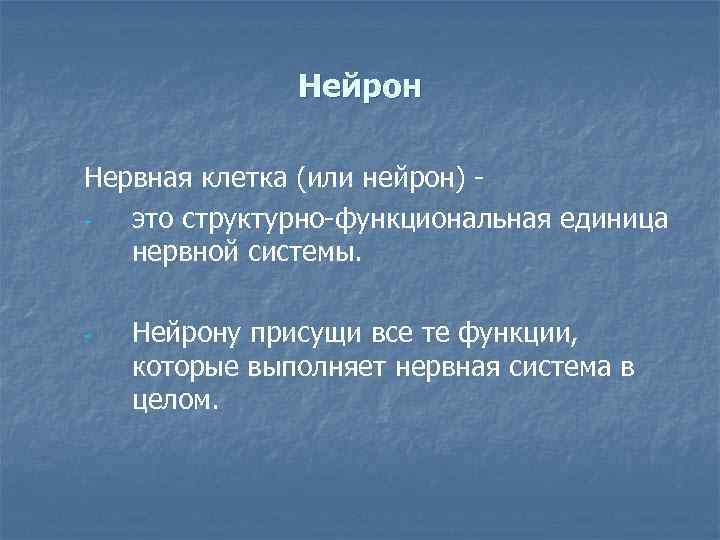

Нейрон Нервная клетка (или нейрон) это структурно функциональная единица нервной системы. Нейрону присущи все те функции, которые выполняет нервная система в целом.

Строение нейрона 1 тело 2 дендриты 3 аксон 4 ядро

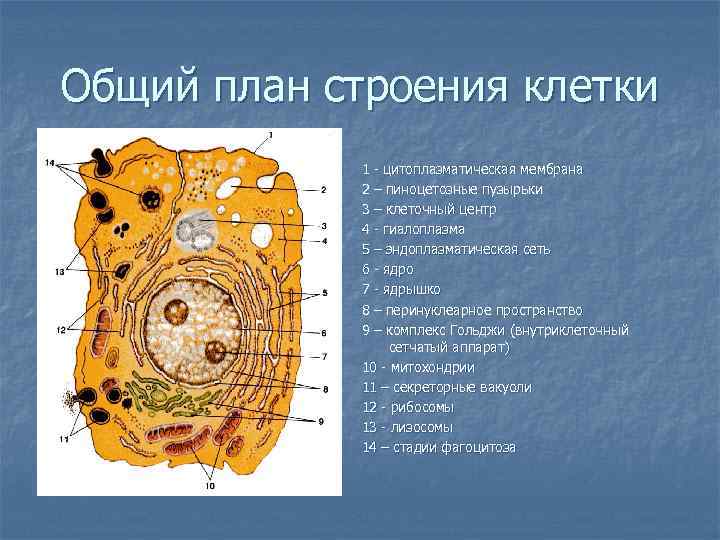

Общий план строения клетки 1 цитоплазматическая мембрана 2 – пиноцетозные пузырьки 3 – клеточный центр 4 гиалоплазма 5 – эндоплазматическая сеть 6 ядро 7 ядрышко 8 – перинуклеарное пространство 9 – комплекс Гольджи (внутриклеточный сетчатый аппарат) 10 митохондрии 11 – секреторные вакуоли 12 рибосомы 13 лизосомы 14 – стадии фагоцитоза

Мембрана клетки 1 – липиды 2 – гидрофобная зона липидных молекул 3 –белковые молекулы 4 – полисахариды гликокаликса

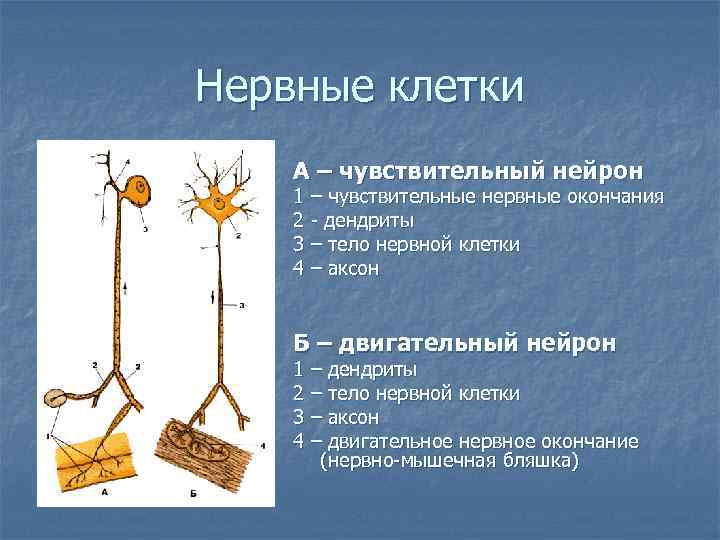

Нервные клетки А – чувствительный нейрон 1 – чувствительные нервные окончания 2 дендриты 3 – тело нервной клетки 4 – аксон Б – двигательный нейрон 1 – дендриты 2 – тело нервной клетки 3 – аксон 4 – двигательное нервное окончание (нервно мышечная бляшка)

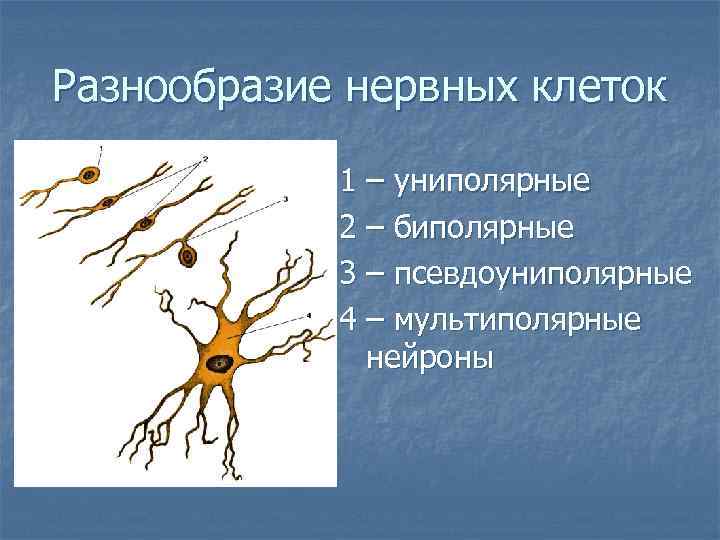

Разнообразие нервных клеток 1 – униполярные 2 – биполярные 3 – псевдоуниполярные 4 – мультиполярные нейроны

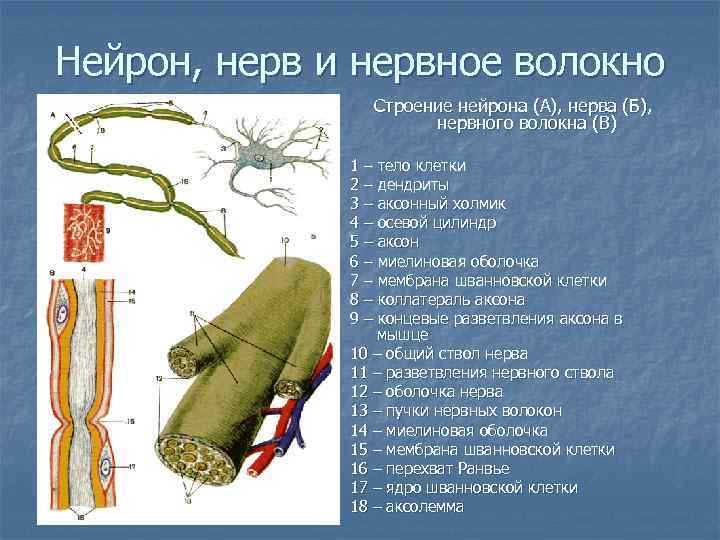

Нейрон, нерв и нервное волокно Строение нейрона (А), нерва (Б), нервного волокна (В) 1 – тело клетки 2 – дендриты 3 – аксонный холмик 4 – осевой цилиндр 5 – аксон 6 – миелиновая оболочка 7 – мембрана шванновской клетки 8 – коллатераль аксона 9 – концевые разветвления аксона в мышце 10 – общий ствол нерва 11 – разветвления нервного ствола 12 – оболочка нерва 13 – пучки нервных волокон 14 – миелиновая оболочка 15 – мембрана шванновской клетки 16 – перехват Ранвье 17 – ядро шванновской клетки 18 – аксолемма

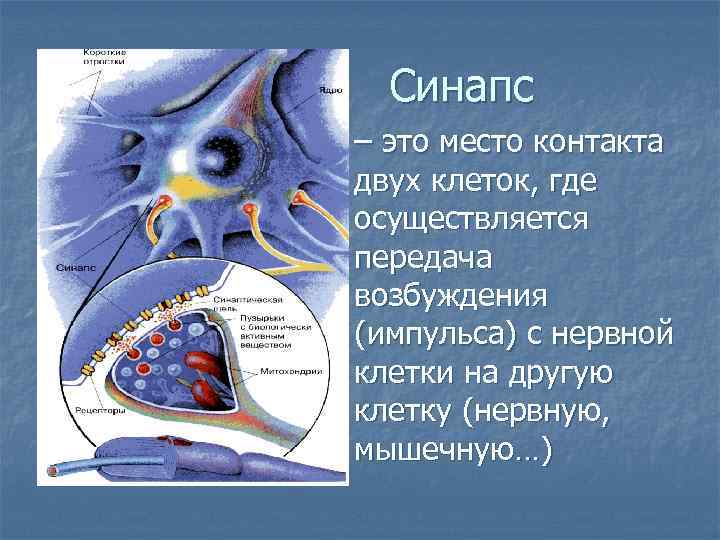

Синапс n – это место контакта двух клеток, где осуществляется передача возбуждения (импульса) с нервной клетки на другую клетку (нервную, мышечную…)

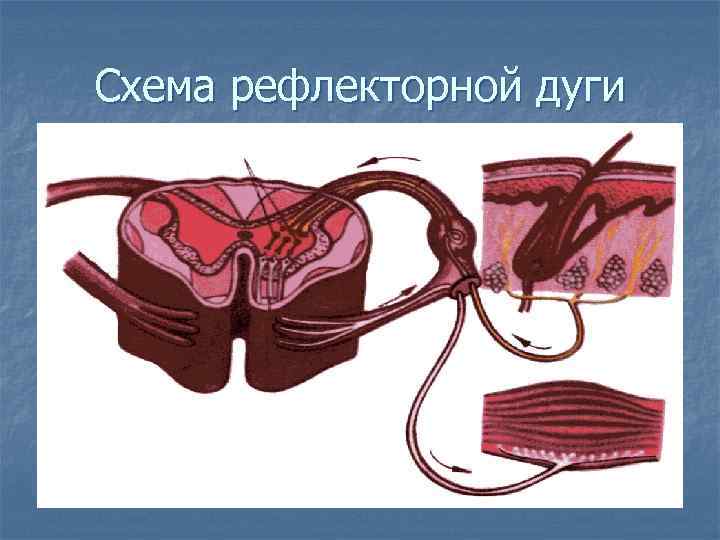

Схема рефлекторной дуги

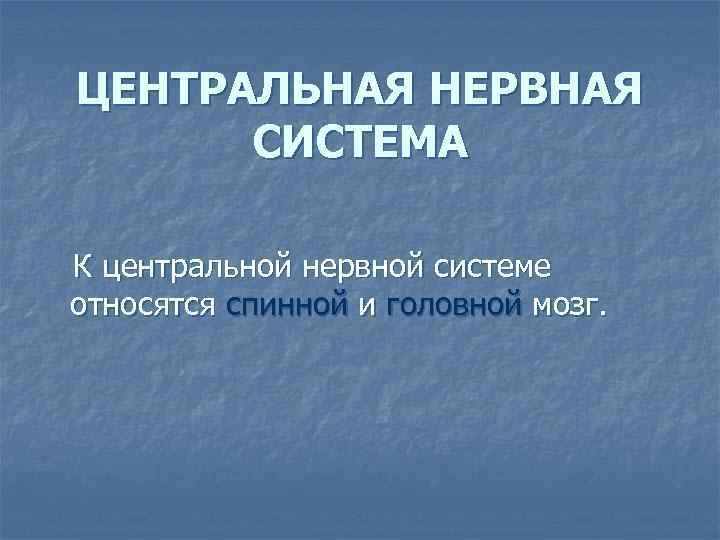

ЦЕНТРАЛЬНАЯ НЕРВНАЯ СИСТЕМА К центральной нервной системе относятся спинной и головной мозг.

Спинной мозг (вид сзади) 1 — продолговатый мозг 2 — шейное утолщение 3 — спинно мозговые нервы 4 — шейные нервы 5 — задняя срединная щель 6 — задняя латеральная борозда 7 — грудные нервы 8 — поясничное утолщение 9 — мозговой конус 10 — поясничные нервы 11 — крестцовые нервы 12 — копчиковый нерв 13 — терминальная нить ASMan

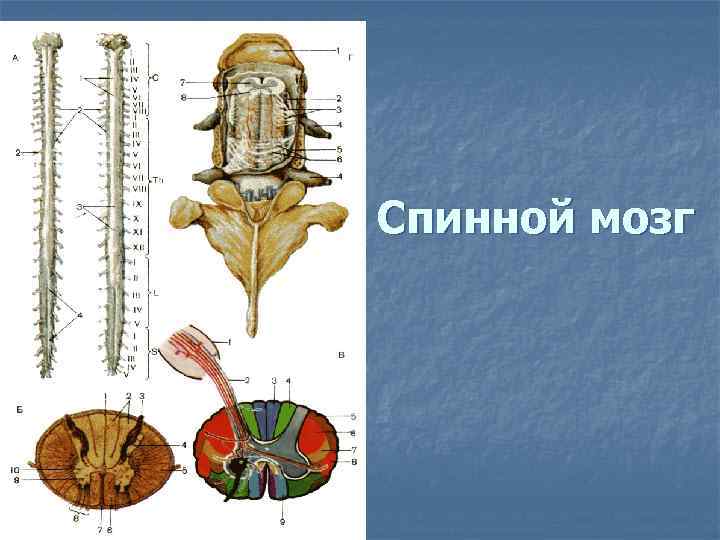

Спинной мозг

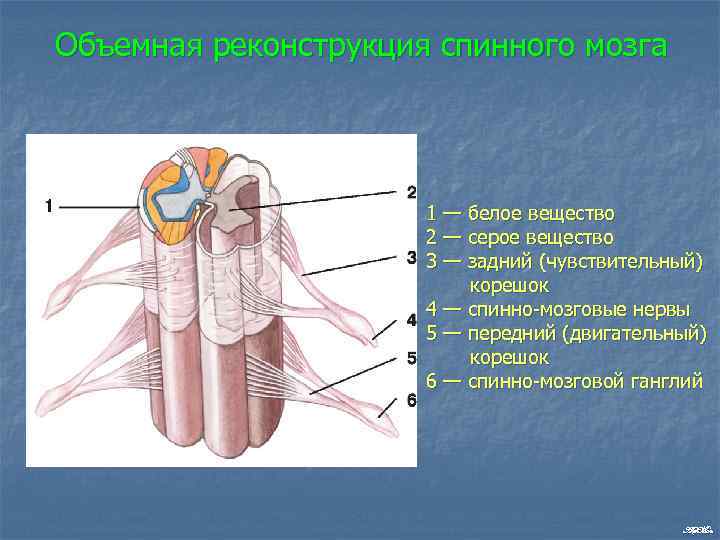

Объемная реконструкция спинного мозга 1 — белое вещество 2 — серое вещество 3 — задний (чувствительный) корешок 4 — спинно мозговые нервы 5 — передний (двигательный) корешок 6 — спинно мозговой ганглий ASMan

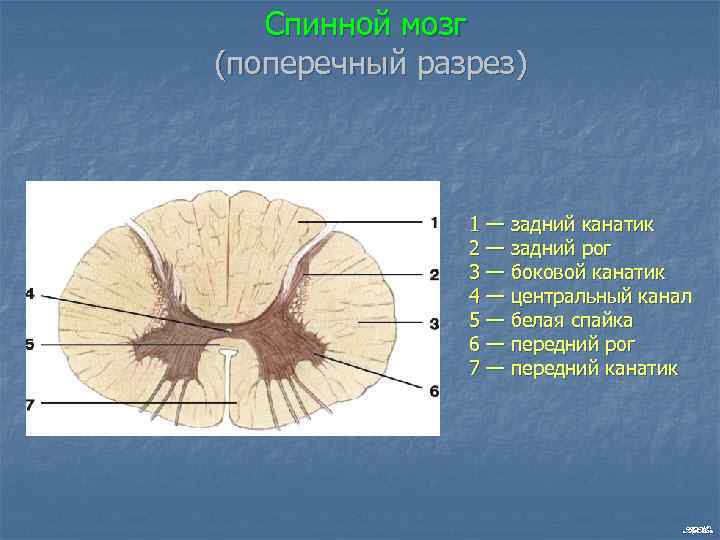

Спинной мозг (поперечный разрез) 1 — задний канатик 2 — задний рог 3 — боковой канатик 4 — центральный канал 5 — белая спайка 6 — передний рог 7 — передний канатик ASMan

Головной мозг

Доли головного мозга (вид сбоку) 1 — теменная доля 2 — борозды головного мозга 3 — лобная доля 4 — затылочная доля 5 — височная доля 6 — спинной мозг ASMan

Головной мозг

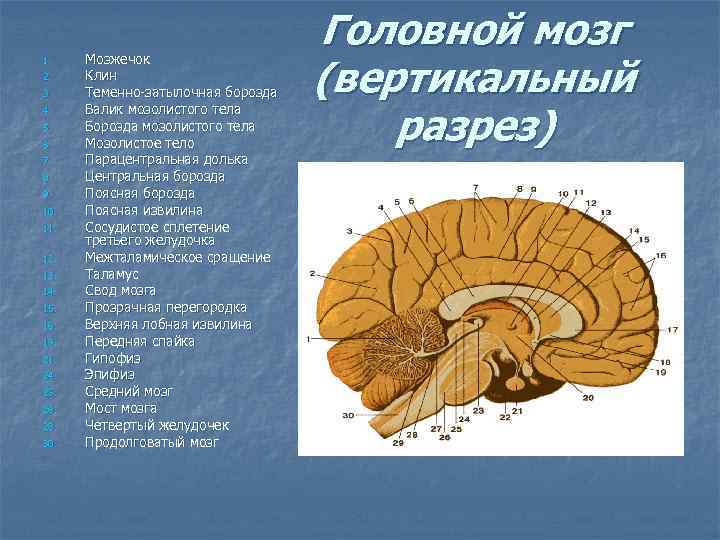

1. 2. 3. 4. 5. 6. 7. 8. 9. 10. 11. 12. 13. 14. 15. 16. 19. 21. 24. 25. 26. 28. 30. Мозжечок Клин Теменно затылочная борозда Валик мозолистого тела Борозда мозолистого тела Мозолистое тело Парацентральная долька Центральная борозда Поясная извилина Сосудистое сплетение третьего желудочка Межталамическое сращение Таламус Свод мозга Прозрачная перегородка Верхняя лобная извилина Передняя спайка Гипофиз Эпифиз Средний мозг Мост мозга Четвертый желудочек Продолговатый мозг Головной мозг (вертикальный разрез)

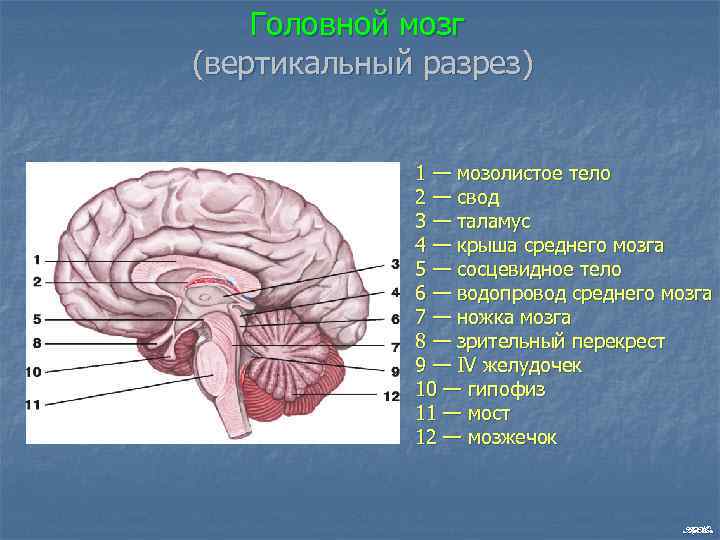

Головной мозг (вертикальный разрез) 1 — мозолистое тело 2 — свод 3 — таламус 4 — крыша среднего мозга 5 — сосцевидное тело 6 — водопровод среднего мозга 7 — ножка мозга 8 — зрительный перекрест 9 — IV желудочек 10 — гипофиз 11 — мост 12 — мозжечок ASMan

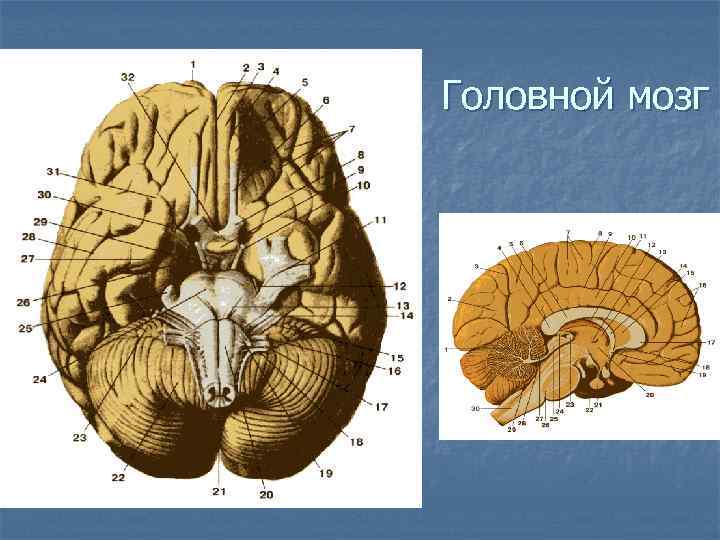

Головной мозг (вид снизу) 1 — лобная доля 2 — обонятельная луковица 3 — обонятельный тракт 4 — височная доля 5 — гипофиз 6 — зрительный нерв 7 — зрительный тракт 8 — сосцевидное тело 9 — глазодвигательный нерв 10 — блоковый нерв 11 — мост 12 — тройничный нерв 13 — отводящий нерв 14 — лицевой нерв 15 — преддверно улитковый нерв 16 — языкоглоточный нерв 17 — блуждающий нерв 18 — добавочный нерв 19 — подъязычный нерв 20 — мозжечок 21 — продолговатый мозг ASMan

Головной мозг (поперечный разрез) 1 — островок 2 — скорлупа 3 — ограда 4 — наружная капсула 5 — бледный шар 6 — III желудочек 7 — красное ядро 8 — покрышка 9 — водопровод среднего мозга 10 — крыша среднего мозга 11 — гиппокамп 12 — мозжечок ASMan

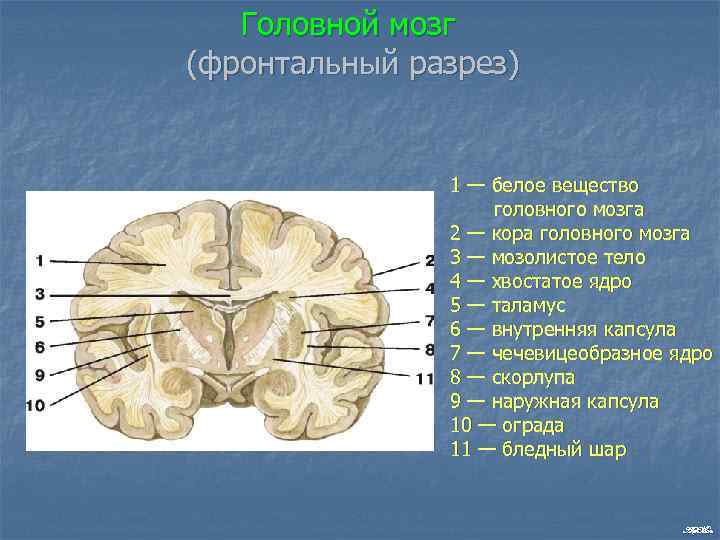

Головной мозг (фронтальный разрез) 1 — белое вещество головного мозга 2 — кора головного мозга 3 — мозолистое тело 4 — хвостатое ядро 5 — таламус 6 — внутренняя капсула 7 — чечевицеобразное ядро 8 — скорлупа 9 — наружная капсула 10 — ограда 11 — бледный шар ASMan

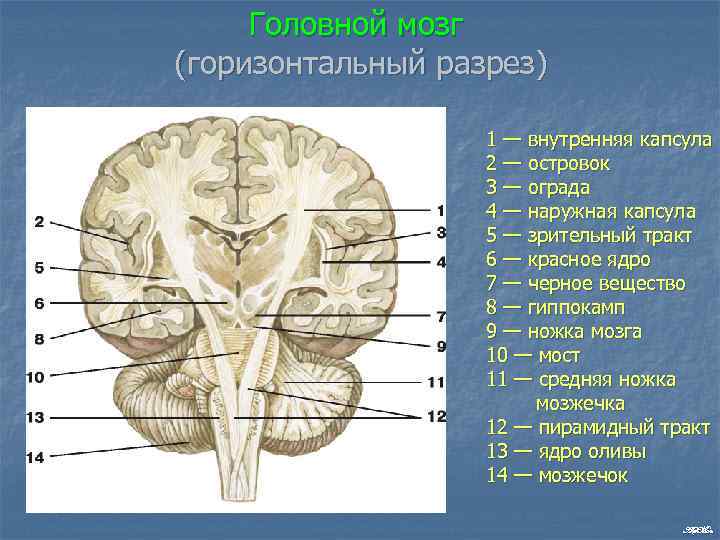

Головной мозг (горизонтальный разрез) 1 — внутренняя капсула 2 — островок 3 — ограда 4 — наружная капсула 5 — зрительный тракт 6 — красное ядро 7 — черное вещество 8 — гиппокамп 9 — ножка мозга 10 — мост 11 — средняя ножка мозжечка 12 — пирамидный тракт 13 — ядро оливы 14 — мозжечок ASMan

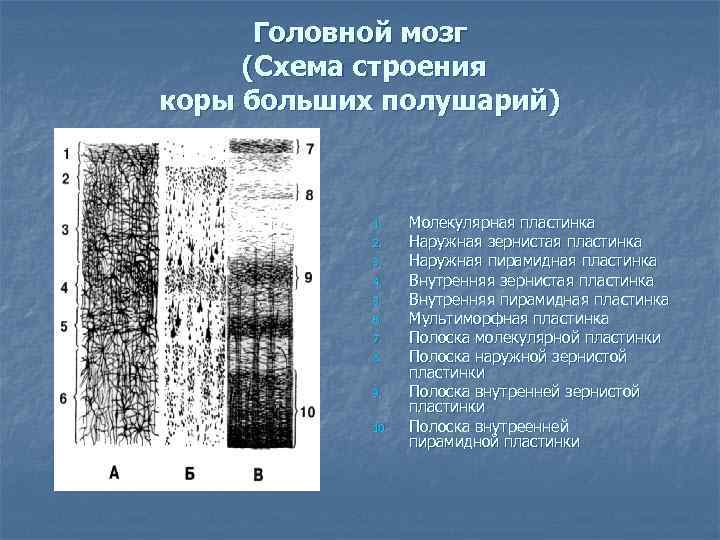

Головной мозг (Схема строения коры больших полушарий) 1. 2. 3. 4. 5. 6. 7. 8. 9. 10. Молекулярная пластинка Наружная зернистая пластинка Наружная пирамидная пластинка Внутренняя зернистая пластинка Внутренняя пирамидная пластинка Мультиморфная пластинка Полоска молекулярной пластинки Полоска наружной зернистой пластинки Полоска внутренней зернистой пластинки Полоска внутреенней пирамидной пластинки

Головной мозг 1. 2. 3. 7. 8. 10. 12. 13. 14. 17. 19. Продольная щель большого мозга Мозолистое тело Прозрачная перегородка Третий желудочек Таламус Гиппокамп в нажнем роге правого бокового желудочка Эпифиз Пластинка крыши среднего мозга Червь мозжечка Гиппокамп в нижнем роге левого бокового желудочка Столбы свода мозга

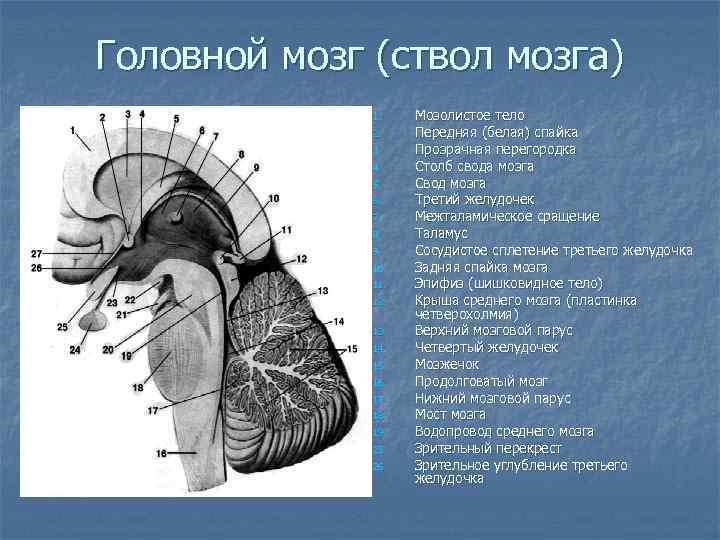

Головной мозг (ствол мозга) 1. 2. 3. 4. 5. 6. 7. 8. 9. 10. 11. 12. 13. 14. 15. 16. 17. 18. 19. 25. 26. Мозолистое тело Передняя (белая) спайка Прозрачная перегородка Столб свода мозга Свод мозга Третий желудочек Межталамическое сращение Таламус Сосудистое сплетение третьего желудочка Задняя спайка мозга Эпифиз (шишковидное тело) Крыша среднего мозга (пластинка четверохолмия) Верхний мозговой парус Четвертый желудочек Мозжечок Продолговатый мозг Нижний мозговой парус Мост мозга Водопровод среднего мозга Зрительный перекрест Зрительное углубление третьего желудочка

Головной мозг

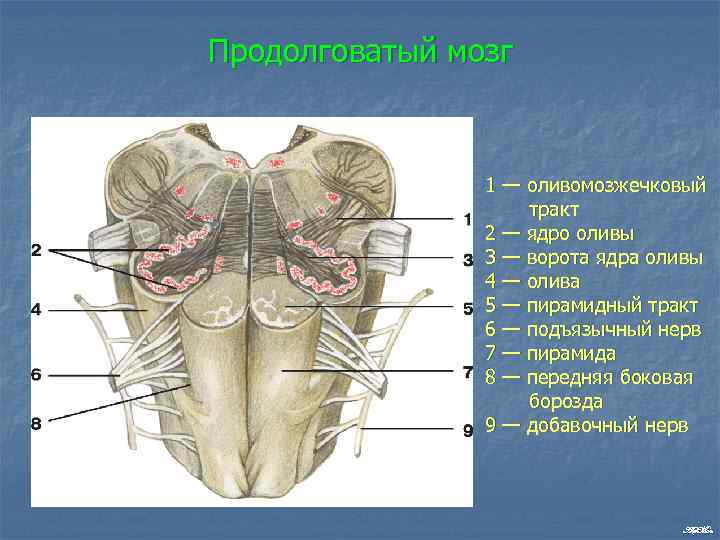

Продолговатый мозг 1 — оливомозжечковый тракт 2 — ядро оливы 3 — ворота ядра оливы 4 — олива 5 — пирамидный тракт 6 — подъязычный нерв 7 — пирамида 8 — передняя боковая борозда 9 — добавочный нерв ASMan

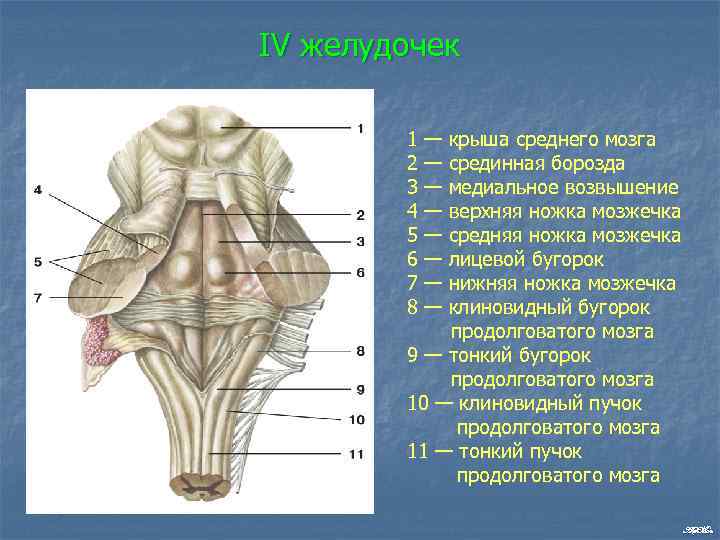

IV желудочек 1 2 3 4 5 6 7 8 — — — — крыша среднего мозга срединная борозда медиальное возвышение верхняя ножка мозжечка средняя ножка мозжечка лицевой бугорок нижняя ножка мозжечка клиновидный бугорок продолговатого мозга 9 — тонкий бугорок продолговатого мозга 10 — клиновидный пучок продолговатого мозга 11 — тонкий пучок продолговатого мозга ASMan

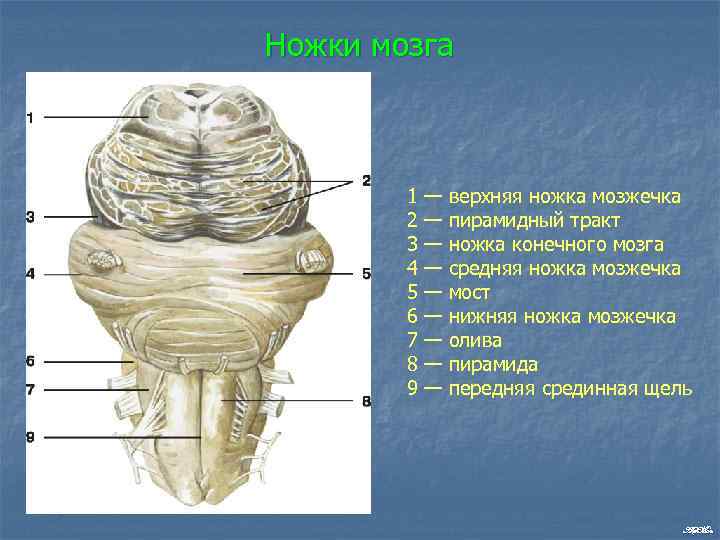

Ножки мозга 1 2 3 4 5 6 7 8 9 — — — — — верхняя ножка мозжечка пирамидный тракт ножка конечного мозга средняя ножка мозжечка мост нижняя ножка мозжечка олива пирамида передняя срединная щель ASMan

Мозжечок (вид сбоку) 1 — ножка мозга 2 — верхняя поверхность полушария мозжечка 3 — гипофиз 4 — белые пластинки 5 — мост 6 — зубчатое ядро 7 — белое вещество 8 — продолговатый мозг 9 — ядро оливы 10 — нижняя поверхность полушария мозжечка 11 — спинной мозг ASMan

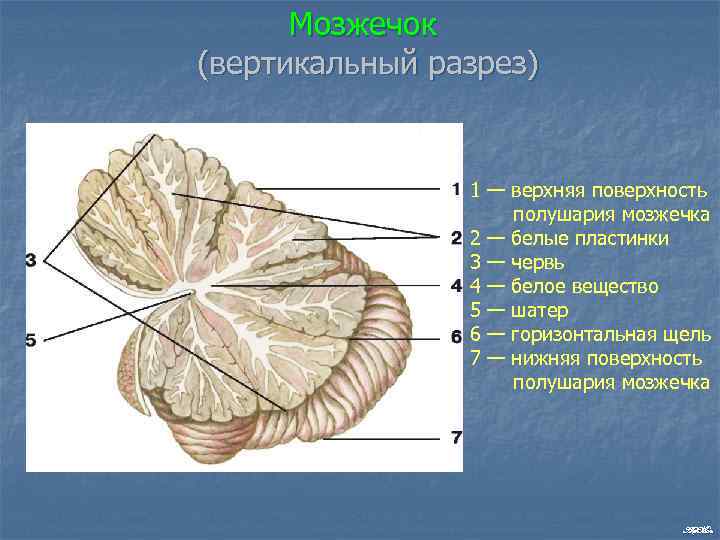

Мозжечок (вертикальный разрез) 1 — верхняя поверхность полушария мозжечка 2 — белые пластинки 3 — червь 4 — белое вещество 5 — шатер 6 — горизонтальная щель 7 — нижняя поверхность полушария мозжечка ASMan

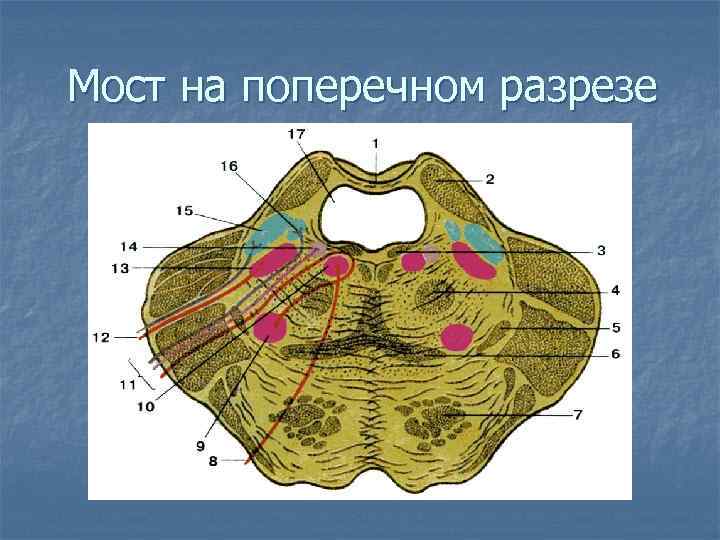

Мост на поперечном разрезе

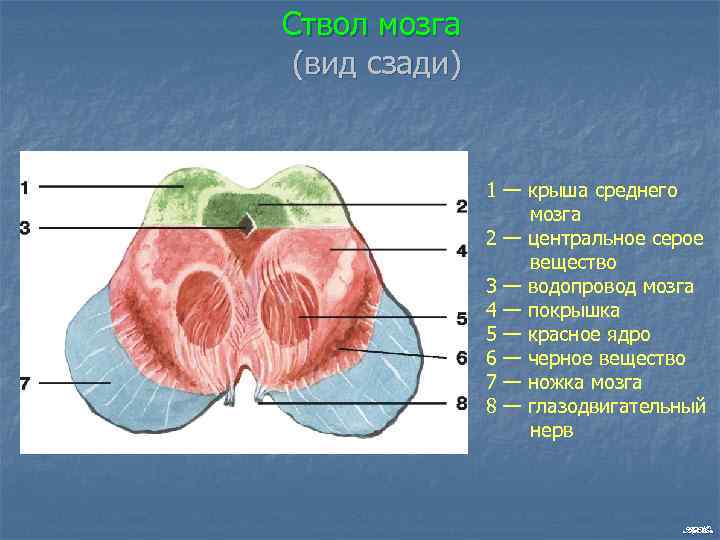

Ствол мозга (вид сзади) 1 — крыша среднего мозга 2 — центральное серое вещество 3 — водопровод мозга 4 — покрышка 5 — красное ядро 6 — черное вещество 7 — ножка мозга 8 — глазодвигательный нерв ASMan

Средний мозг (вид сзади) 1 — крыша среднего мозга 2 — центральное серое вещество 3 — водопровод мозга 4 — покрышка 5 — красное ядро 6 — черное вещество 7 — ножка мозга 8 — глазодвигательный нерв

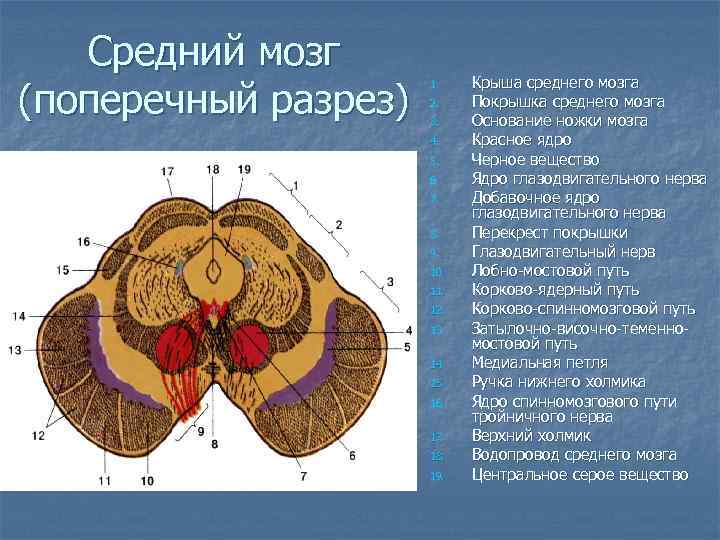

Средний мозг (поперечный разрез) 1. 2. 3. 4. 5. 6. 7. 8. 9. 10. 11. 12. 13. 14. 15. 16. 17. 18. 19. Крыша среднего мозга Покрышка среднего мозга Основание ножки мозга Красное ядро Черное вещество Ядро глазодвигательного нерва Добавочное ядро глазодвигательного нерва Перекрест покрышки Глазодвигательный нерв Лобно мостовой путь Корково ядерный путь Корково спинномозговой путь Затылочно височно теменно мостовой путь Медиальная петля Ручка нижнего холмика Ядро спинномозгового пути тройничного нерва Верхний холмик Водопровод среднего мозга Центральное серое вещество

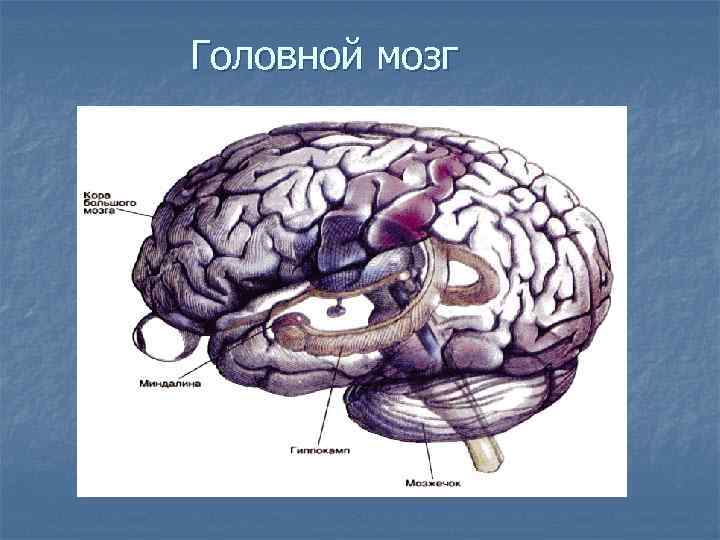

Головной мозг

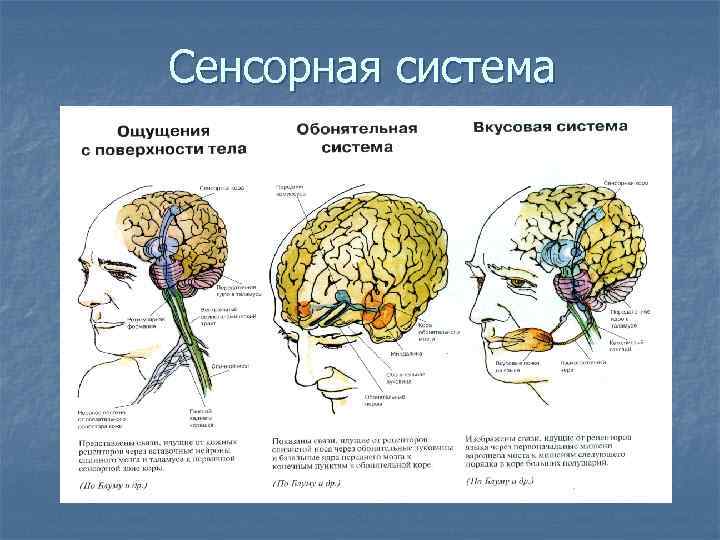

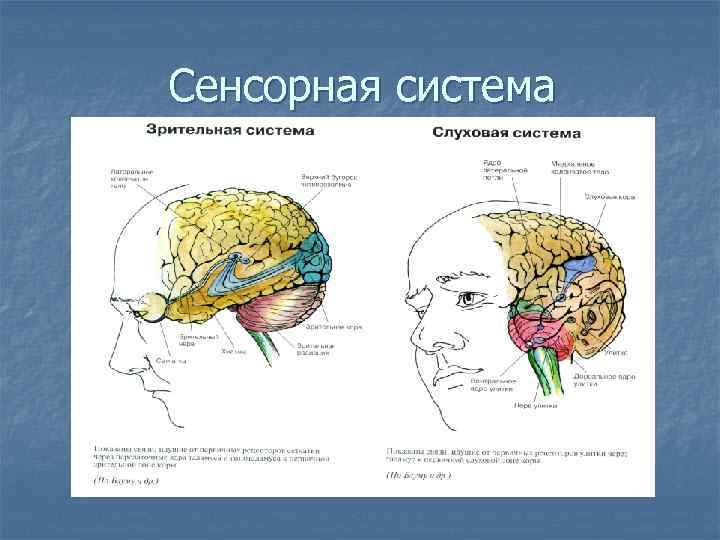

Сенсорная система

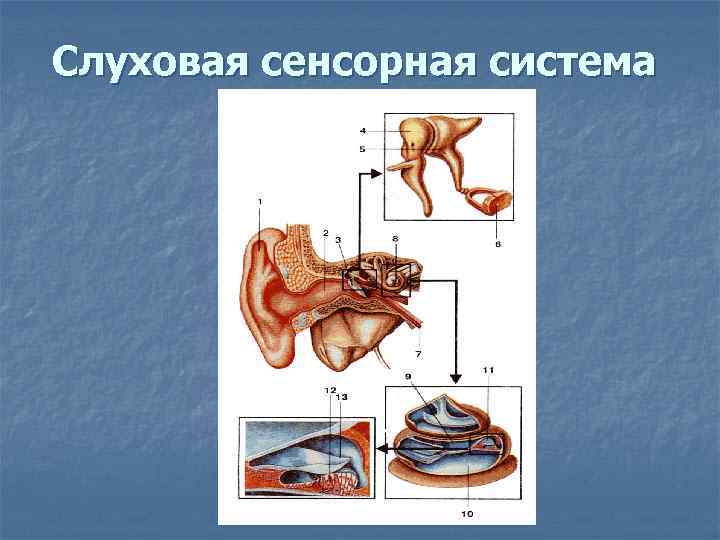

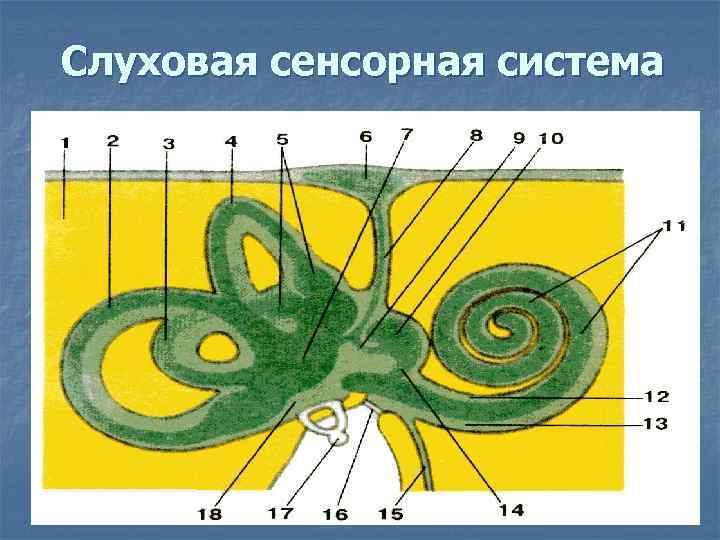

Слуховая сенсорная система

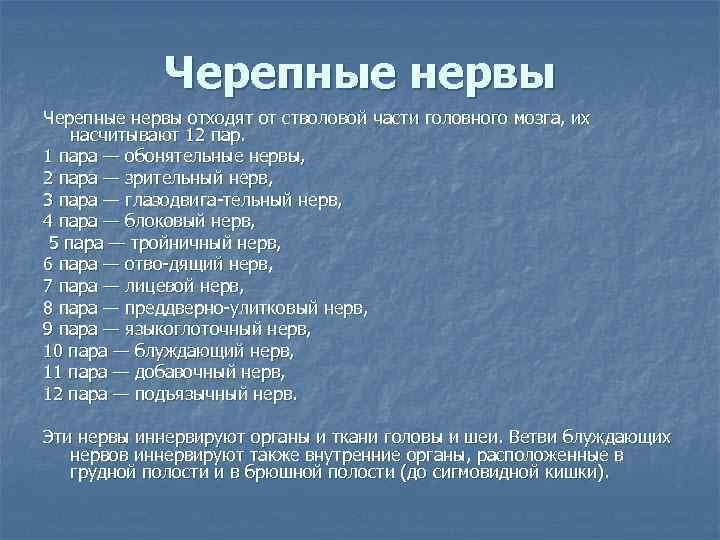

Черепные нервы отходят от стволовой части головного мозга, их насчитывают 12 пар. 1 пара — обонятельные нервы, 2 пара — зрительный нерв, 3 пара — глазодвига тельный нерв, 4 пара — блоковый нерв, 5 пара — тройничный нерв, 6 пара — отво дящий нерв, 7 пара — лицевой нерв, 8 пара — преддверно улитковый нерв, 9 пара — языкоглоточный нерв, 10 пара — блуждающий нерв, 11 пара — добавочный нерв, 12 пара — подъязычный нерв. Эти нервы иннервируют органы и ткани головы и шеи. Ветви блуждающих нервов иннервируют также внутренние органы, расположенные в грудной полости и в брюшной полости (до сигмовидной кишки).

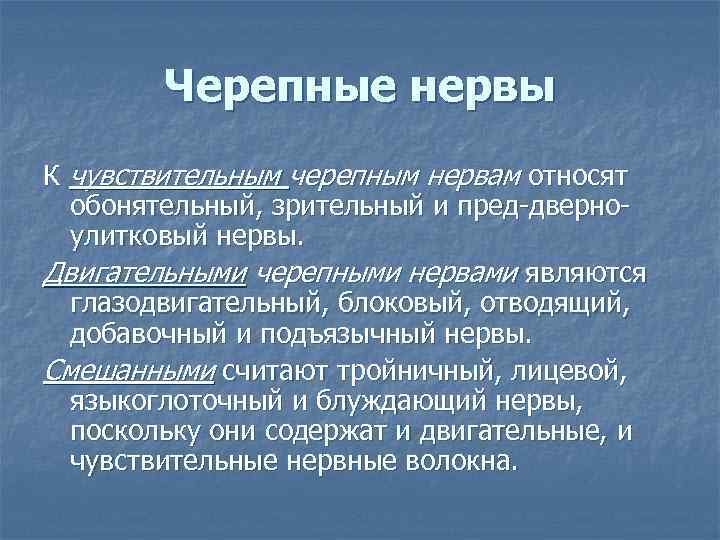

Черепные нервы К чувствительным черепным нервам относят обонятельный, зрительный и пред дверно улитковый нервы. Двигательными черепными нервами являются глазодвигательный, блоковый, отводящий, добавочный и подъязычный нервы. Смешанными считают тройничный, лицевой, языкоглоточный и блуждающий нервы, поскольку они содержат и двигательные, и чувствительные нервные волокна.

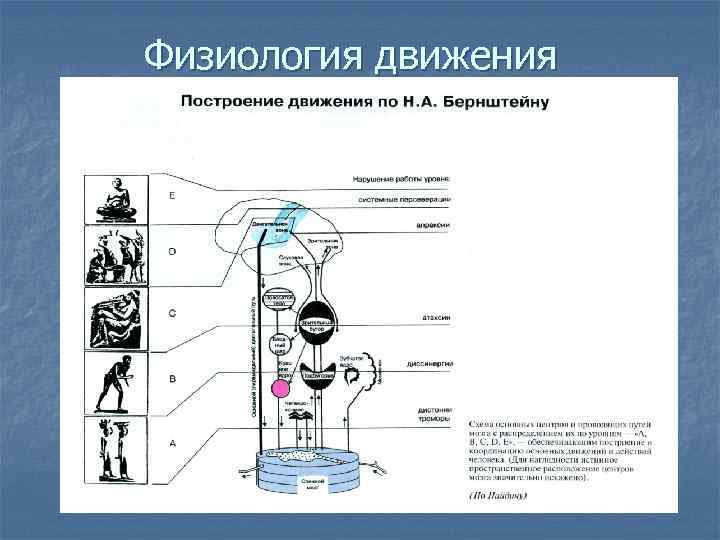

Физиология движения

Функциональные системы

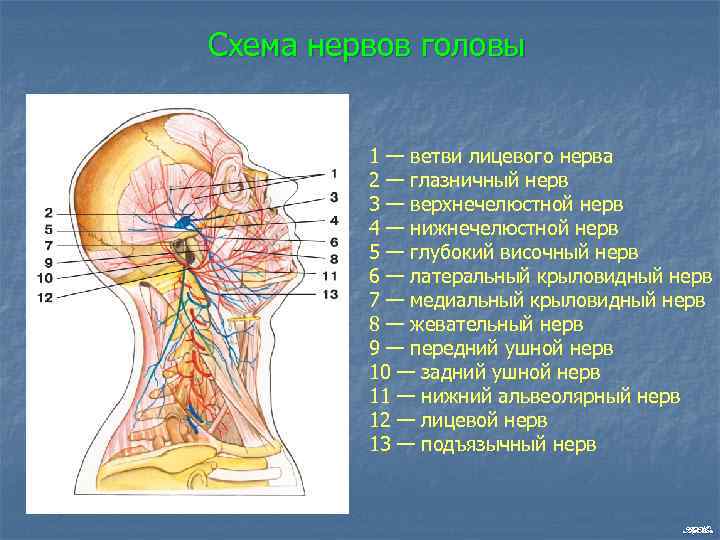

Схема нервов головы 1 — ветви лицевого нерва 2 — глазничный нерв 3 — верхнечелюстной нерв 4 — нижнечелюстной нерв 5 — глубокий височный нерв 6 — латеральный крыловидный нерв 7 — медиальный крыловидный нерв 8 — жевательный нерв 9 — передний ушной нерв 10 — задний ушной нерв 11 — нижний альвеолярный нерв 12 — лицевой нерв 13 — подъязычный нерв ASMan

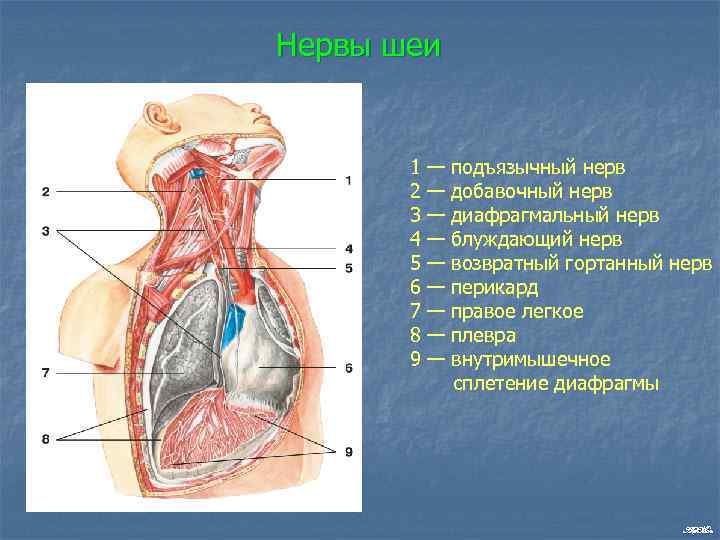

Нервы шеи 1 2 3 4 5 6 7 8 9 — — — — — подъязычный нерв добавочный нерв диафрагмальный нерв блуждающий нерв возвратный гортанный нерв перикард правое легкое плевра внутримышечное сплетение диафрагмы ASMan

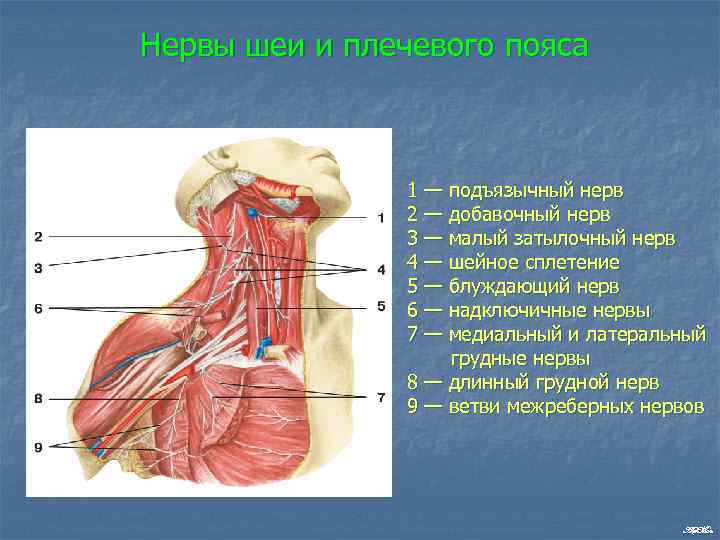

Нервы шеи и плечевого пояса 1 — подъязычный нерв 2 — добавочный нерв 3 — малый затылочный нерв 4 — шейное сплетение 5 — блуждающий нерв 6 — надключичные нервы 7 — медиальный и латеральный грудные нервы 8 — длинный грудной нерв 9 — ветви межреберных нервов ASMan

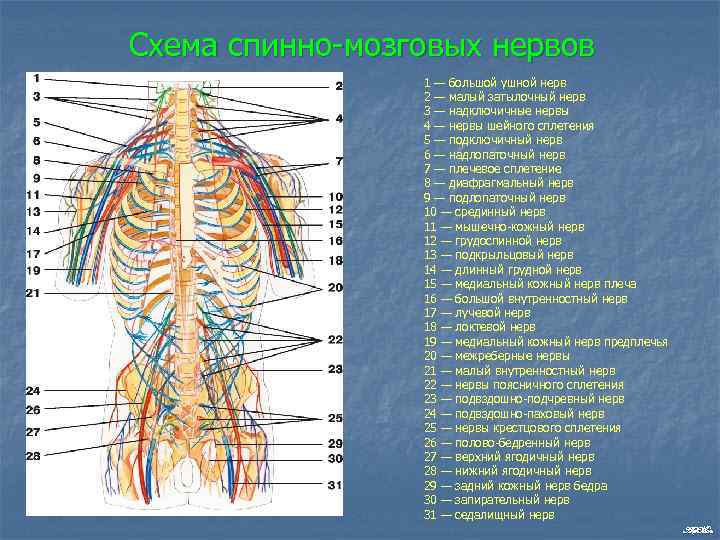

Схема спинно мозговых нервов 1 — большой ушной нерв 2 — малый затылочный нерв 3 — надключичные нервы 4 — нервы шейного сплетения 5 — подключичный нерв 6 — надлопаточный нерв 7 — плечевое сплетение 8 — диафрагмальный нерв 9 — подлопаточный нерв 10 — срединный нерв 11 — мышечно кожный нерв 12 — грудоспинной нерв 13 — подкрыльцовый нерв 14 — длинный грудной нерв 15 — медиальный кожный нерв плеча 16 — большой внутренностный нерв 17 — лучевой нерв 18 — локтевой нерв 19 — медиальный кожный нерв предплечья 20 — межреберные нервы 21 — малый внутренностный нерв 22 — нервы поясничного сплетения 23 — подвздошно подчревный нерв 24 — подвздошно паховый нерв 25 — нервы крестцового сплетения 26 — полово бедренный нерв 27 — верхний ягодичный нерв 28 — нижний ягодичный нерв 29 — задний кожный нерв бедра 30 — запирательный нерв 31 — седалищный нерв ASMan

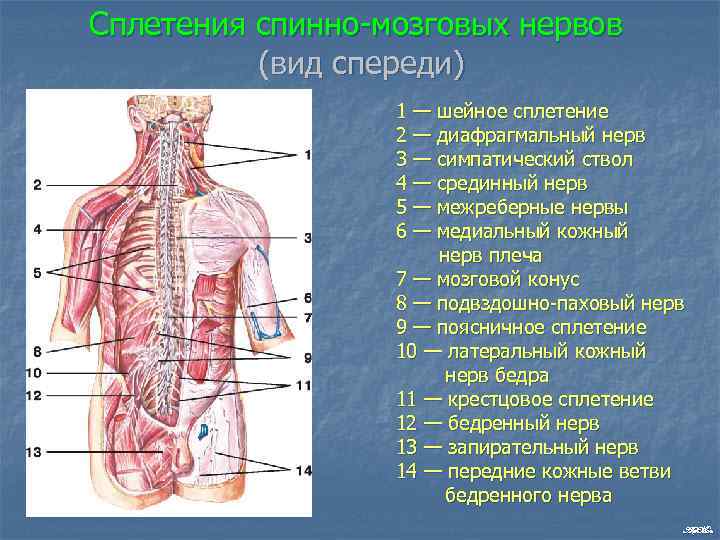

Сплетения спинно мозговых нервов (вид спереди) 1 — шейное сплетение 2 — диафрагмальный нерв 3 — симпатический ствол 4 — срединный нерв 5 — межреберные нервы 6 — медиальный кожный нерв плеча 7 — мозговой конус 8 — подвздошно паховый нерв 9 — поясничное сплетение 10 — латеральный кожный нерв бедра 11 — крестцовое сплетение 12 — бедренный нерв 13 — запирательный нерв 14 — передние кожные ветви бедренного нерва ASMan

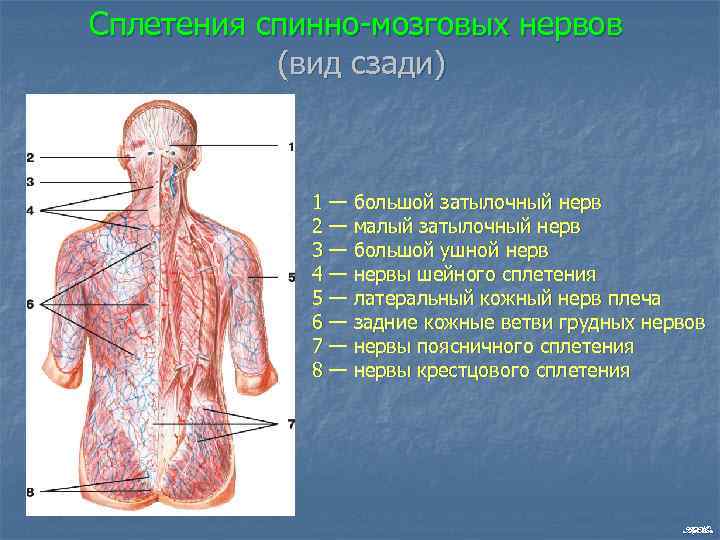

Сплетения спинно мозговых нервов (вид сзади) 1 — большой затылочный нерв 2 — малый затылочный нерв 3 — большой ушной нерв 4 — нервы шейного сплетения 5 — латеральный кожный нерв плеча 6 — задние кожные ветви грудных нервов 7 — нервы поясничного сплетения 8 — нервы крестцового сплетения ASMan

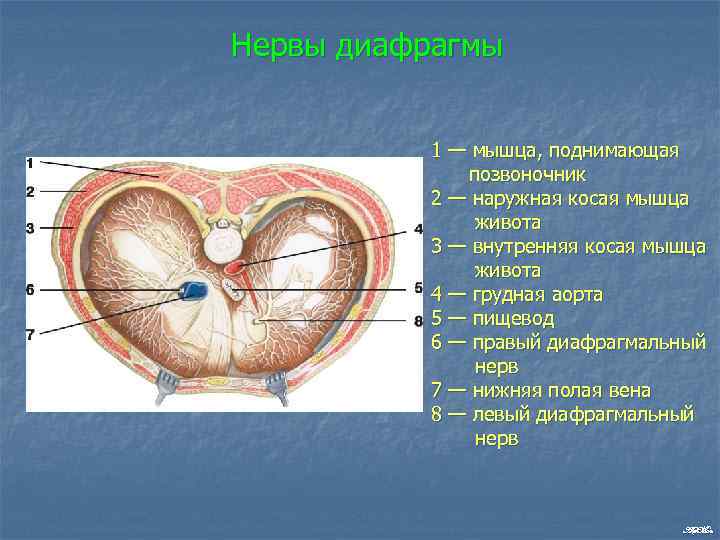

Нервы диафрагмы 1 — мышца, поднимающая позвоночник 2 — наружная косая мышца живота 3 — внутренняя косая мышца живота 4 — грудная аорта 5 — пищевод 6 — правый диафрагмальный нерв 7 — нижняя полая вена 8 — левый диафрагмальный нерв ASMan

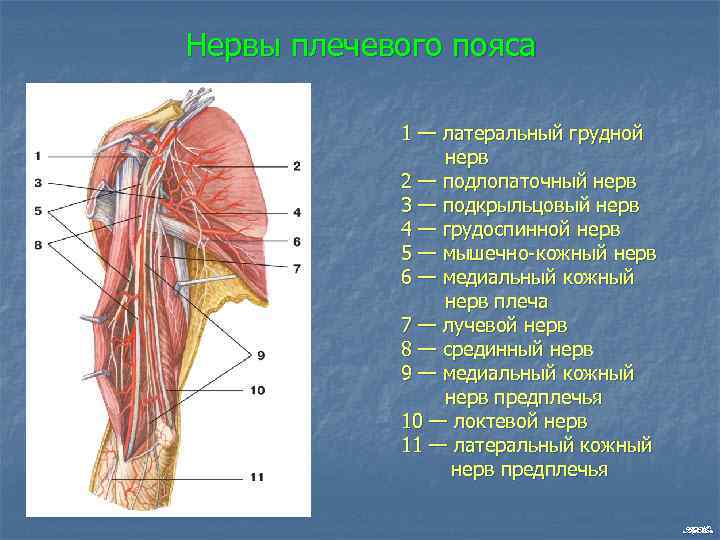

Нервы плечевого пояса 1 — латеральный грудной нерв 2 — подлопаточный нерв 3 — подкрыльцовый нерв 4 — грудоспинной нерв 5 — мышечно кожный нерв 6 — медиальный кожный нерв плеча 7 — лучевой нерв 8 — срединный нерв 9 — медиальный кожный нерв предплечья 10 — локтевой нерв 11 — латеральный кожный нерв предплечья ASMan

Схема нервов верхней конечности 1 — надключичный нерв 2 — плечевое сплетение 3 — мышечно кожный нерв 4 — подкрыльцовый нерв 5 — медиальный кожный нерв плеча 6 — латеральный кожный нерв плеча 7 — локтевой нерв 8 — срединный нерв 9 — лучевой нерв 10 — латеральный кожный нерв предплечья 11 — медиальный кожный нерв предплечья 12 — поверхностная ветвь локтевого нерва 13 — глубокая ветвь локтевого нерва 14 — общие ладонные пальцевые нервы 15 — собственные ладонные пальцевые нервы ASMan

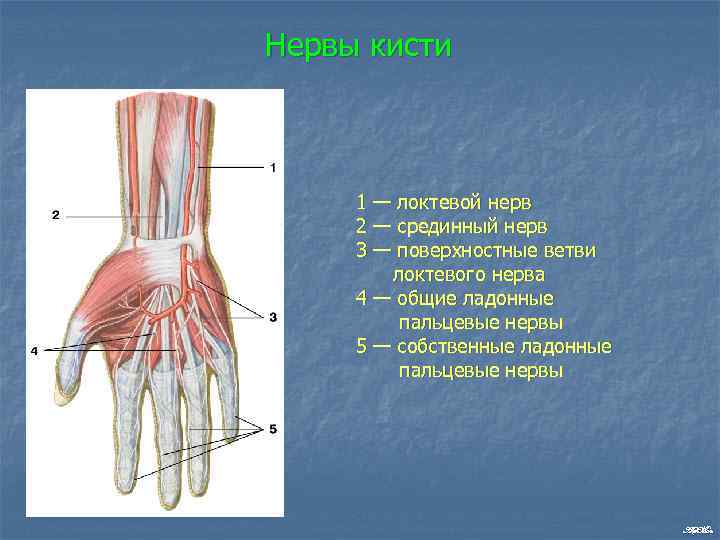

Нервы кисти 1 — локтевой нерв 2 — срединный нерв 3 — поверхностные ветви локтевого нерва 4 — общие ладонные пальцевые нервы 5 — собственные ладонные пальцевые нервы ASMan

Межреберные нервы 1 — спинной мозг 2 — спинно мозговой нерв 3 — центральные межреберные нервы 4 — грудная аорта 5 — латеральная кожная грудная ветвь 6 — наружная межреберная мышца 7 — передняя кожная грудная ветвь 8 — внутренняя межреберная мышца ASMan

Схема нервов нижней конечности 1 — подвздошно подчревный нерв 2 — запирательный нерв 3 — подвздошно паховый нерв 4 — бедренный нерв 5 — полово бедренный нерв 6 — латеральный кожный нерв бедра 7 — седалищный нерв 8 — задний кожный нерв бедра 9 — общий малоберцовый нерв 10 — большеберцовый нерв 11 — медиальный кожный нерв икры 12 — глубокий малоберцовый нерв 13 — подкожный нерв 14 — поверхностный малоберцовый нерв 15 — латеральный кожный нерв икры 16 — икроножный нерв 17 — медиальная и латеральная подошвенные ветви ASMan

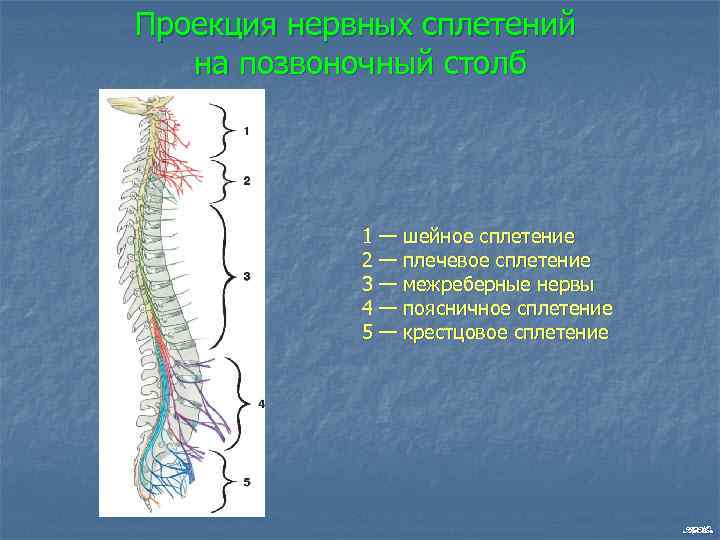

Проекция нервных сплетений на позвоночный столб 1 — шейное сплетение 2 — плечевое сплетение 3 — межреберные нервы 4 — поясничное сплетение 5 — крестцовое сплетение ASMan

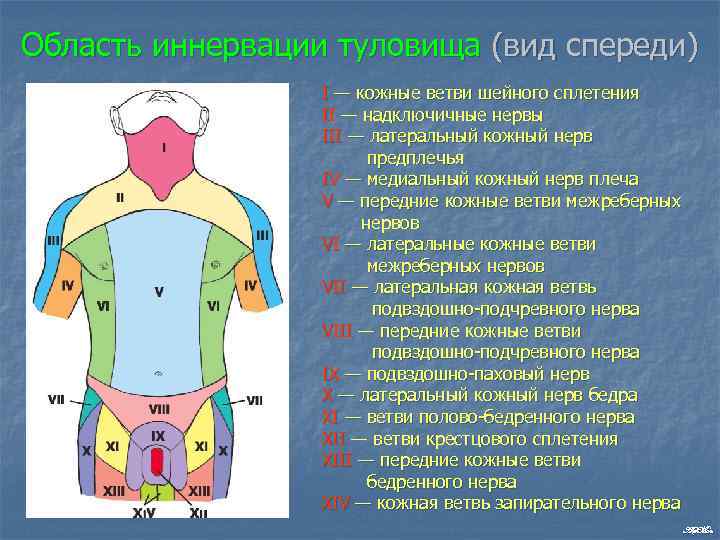

Область иннервации туловища (вид спереди) I — кожные ветви шейного сплетения II — надключичные нервы III — латеральный кожный нерв предплечья IV — медиальный кожный нерв плеча V — передние кожные ветви межреберных нервов VI — латеральные кожные ветви межреберных нервов VII — латеральная кожная ветвь подвздошно подчревного нерва VIII — передние кожные ветви подвздошно подчревного нерва IX — подвздошно паховый нерв X — латеральный кожный нерв бедра XI — ветви полово бедренного нерва XII — ветви крестцового сплетения XIII — передние кожные ветви бедренного нерва XIV — кожная ветвь запирательного нерва ASMan

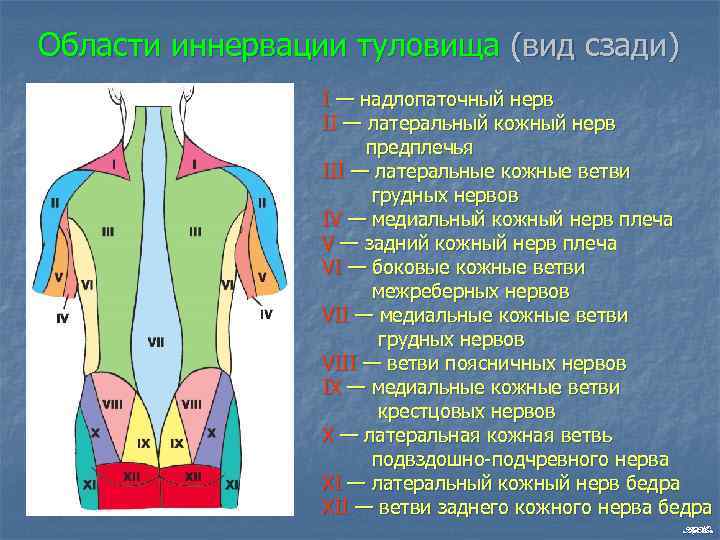

Области иннервации туловища (вид сзади) I — надлопаточный нерв II — латеральный кожный нерв предплечья III — латеральные кожные ветви грудных нервов IV — медиальный кожный нерв плеча V — задний кожный нерв плеча VI — боковые кожные ветви межреберных нервов VII — медиальные кожные ветви грудных нервов VIII — ветви поясничных нервов IX — медиальные кожные ветви крестцовых нервов X — латеральная кожная ветвь подвздошно подчревного нерва XI — латеральный кожный нерв бедра XII — ветви заднего кожного нерва бедра ASMan

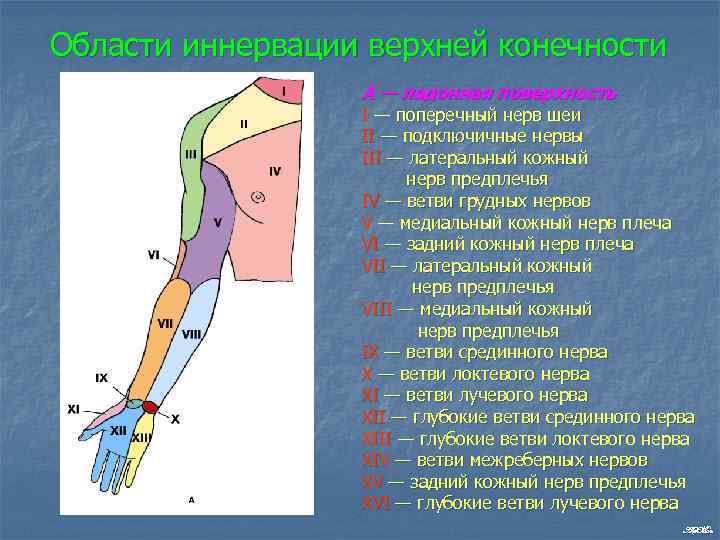

Области иннервации верхней конечности А — ладонная поверхность I — поперечный нерв шеи II — подключичные нервы III — латеральный кожный нерв предплечья IV — ветви грудных нервов V — медиальный кожный нерв плеча VI — задний кожный нерв плеча VII — латеральный кожный нерв предплечья VIII — медиальный кожный нерв предплечья IX — ветви срединного нерва X — ветви локтевого нерва XI — ветви лучевого нерва XII — глубокие ветви срединного нерва XIII — глубокие ветви локтевого нерва XIV — ветви межреберных нервов XV — задний кожный нерв предплечья XVI — глубокие ветви лучевого нерва ASMan

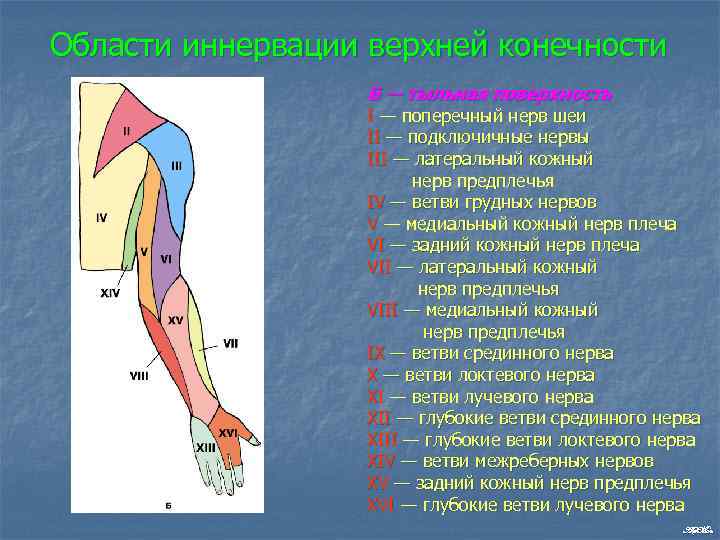

Области иннервации верхней конечности Б — тыльная поверхность I — поперечный нерв шеи II — подключичные нервы III — латеральный кожный нерв предплечья IV — ветви грудных нервов V — медиальный кожный нерв плеча VI — задний кожный нерв плеча VII — латеральный кожный нерв предплечья VIII — медиальный кожный нерв предплечья IX — ветви срединного нерва X — ветви локтевого нерва XI — ветви лучевого нерва XII — глубокие ветви срединного нерва XIII — глубокие ветви локтевого нерва XIV — ветви межреберных нервов XV — задний кожный нерв предплечья XVI — глубокие ветви лучевого нерва ASMan

Области иннервации нижней конечности А — передняя поверхность Б — задняя поверхность I — латеральная кожная ветвь подвздошно подчревного нерва II — ветви полово бедренного нерва III — подвздошно паховый нерв IV — латеральный кожный нерв бедра V — кожная ветвь запирательного нерва VI — передний кожный нерв бедра VII — ветви подкожного нерва VIII — ветви общего малоберцового нерва IX — ветви поверхностного малоберцового нерва X — ветви икроножного нерва XI — ветви глубокого малоберцового нерва XII — ветви поясничных нервов XIII — медиальные кожные ветви крестцовых нервов XIV — задний кожный нерв бедра XV — ветви большеберцового нерва ASMan

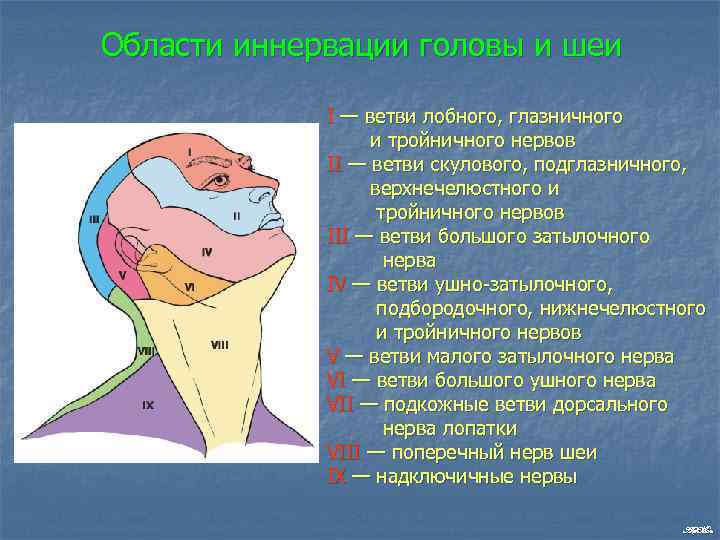

Области иннервации головы и шеи I — ветви лобного, глазничного и тройничного нервов II — ветви скулового, подглазничного, верхнечелюстного и тройничного нервов III — ветви большого затылочного нерва IV — ветви ушно затылочного, подбородочного, нижнечелюстного и тройничного нервов V — ветви малого затылочного нерва VI — ветви большого ушного нерва VII — подкожные ветви дорсального нерва лопатки VIII — поперечный нерв шеи IX — надключичные нервы ASMan

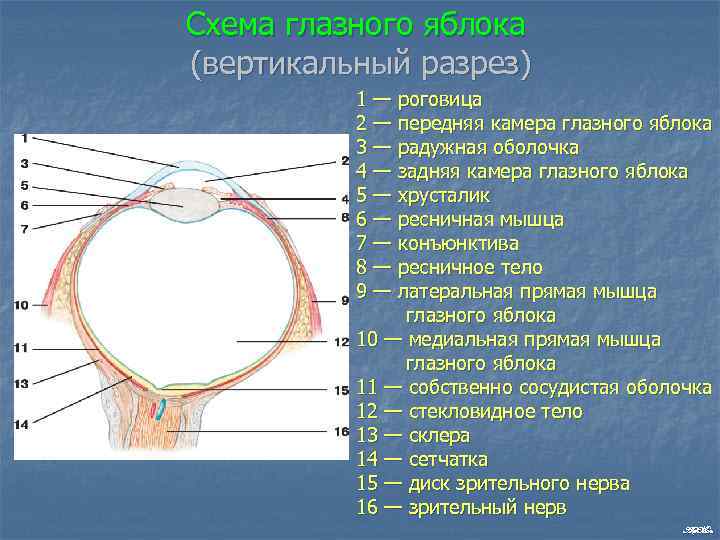

Схема глазного яблока (вертикальный разрез) 1 — роговица 2 — передняя камера глазного яблока 3 — радужная оболочка 4 — задняя камера глазного яблока 5 — хрусталик 6 — ресничная мышца 7 — конъюнктива 8 — ресничное тело 9 — латеральная прямая мышца глазного яблока 10 — медиальная прямая мышца глазного яблока 11 — собственно сосудистая оболочка 12 — стекловидное тело 13 — склера 14 — сетчатка 15 — диск зрительного нерва 16 — зрительный нерв ASMan

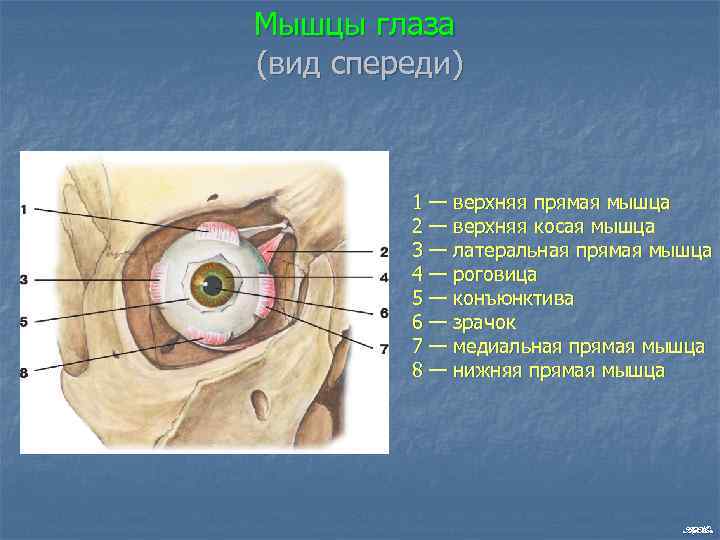

Мышцы глаза (вид спереди) 1 — верхняя прямая мышца 2 — верхняя косая мышца 3 — латеральная прямая мышца 4 — роговица 5 — конъюнктива 6 — зрачок 7 — медиальная прямая мышца 8 — нижняя прямая мышца ASMan

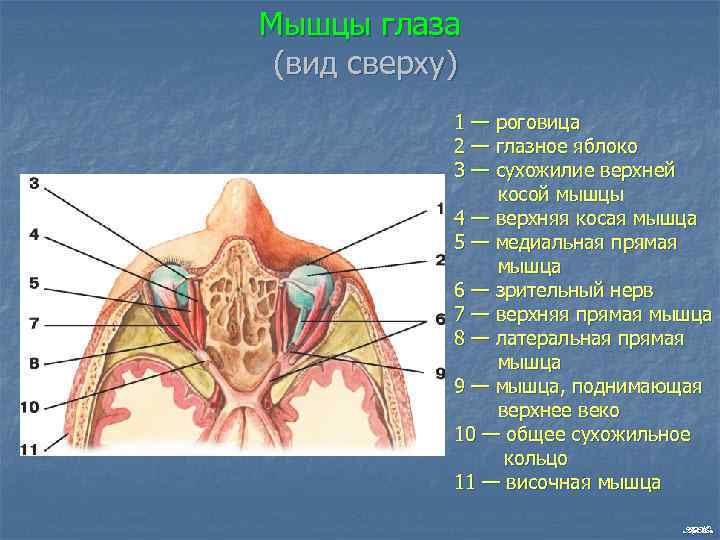

Мышцы глаза (вид сверху) 1 — роговица 2 — глазное яблоко 3 — сухожилие верхней косой мышцы 4 — верхняя косая мышца 5 — медиальная прямая мышца 6 — зрительный нерв 7 — верхняя прямая мышца 8 — латеральная прямая мышца 9 — мышца, поднимающая верхнее веко 10 — общее сухожильное кольцо 11 — височная мышца ASMan

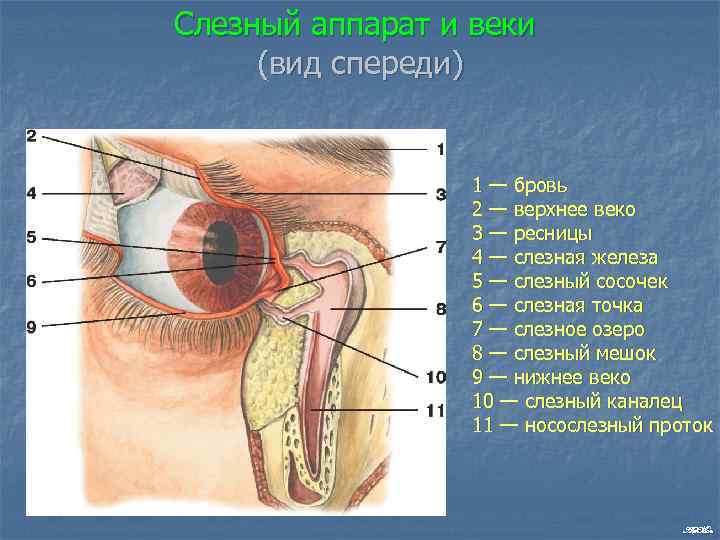

Слезный аппарат и веки (вид спереди) 1 — бровь 2 — верхнее веко 3 — ресницы 4 — слезная железа 5 — слезный сосочек 6 — слезная точка 7 — слезное озеро 8 — слезный мешок 9 — нижнее веко 10 — слезный каналец 11 — носослезный проток ASMan

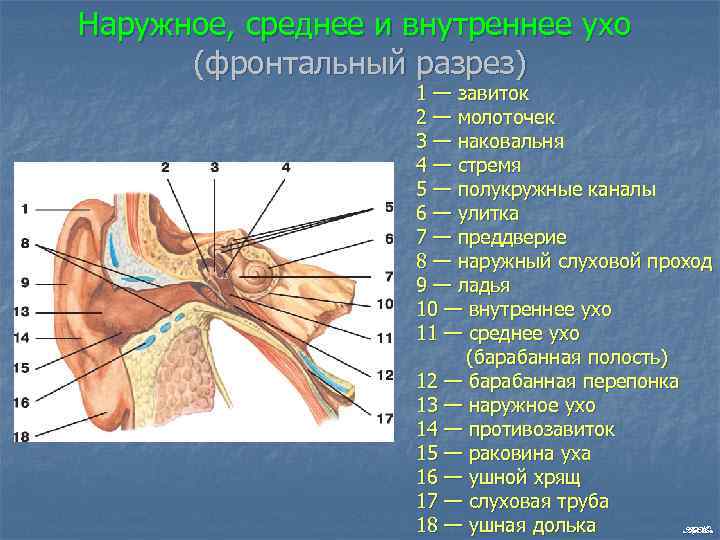

Наружное, среднее и внутреннее ухо (фронтальный разрез) 1 — завиток 2 — молоточек 3 — наковальня 4 — стремя 5 — полукружные каналы 6 — улитка 7 — преддверие 8 — наружный слуховой проход 9 — ладья 10 — внутреннее ухо 11 — среднее ухо (барабанная полость) 12 — барабанная перепонка 13 — наружное ухо 14 — противозавиток 15 — раковина уха 16 — ушной хрящ 17 — слуховая труба 18 — ушная долька ASMan

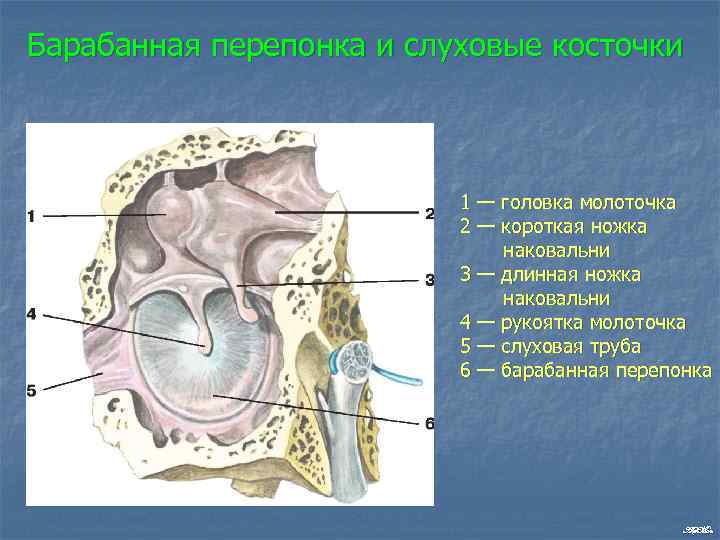

Барабанная перепонка и слуховые косточки 1 — головка молоточка 2 — короткая ножка наковальни 3 — длинная ножка наковальни 4 — рукоятка молоточка 5 — слуховая труба 6 — барабанная перепонка ASMan

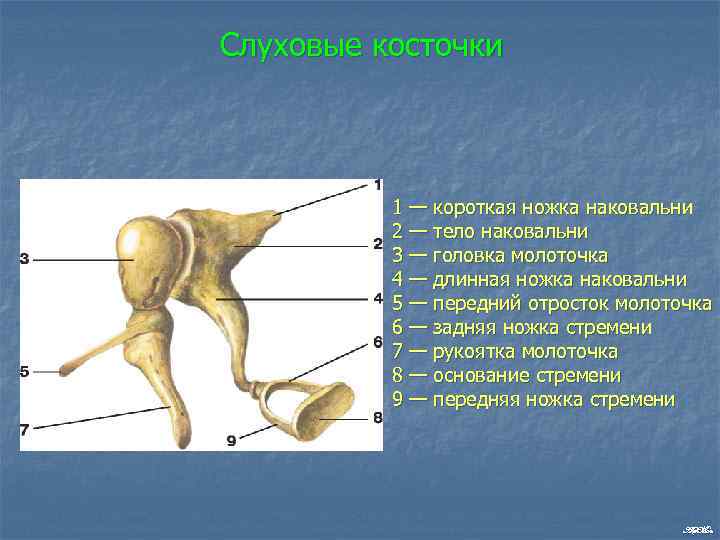

Слуховые косточки 1 — короткая ножка наковальни 2 — тело наковальни 3 — головка молоточка 4 — длинная ножка наковальни 5 — передний отросток молоточка 6 — задняя ножка стремени 7 — рукоятка молоточка 8 — основание стремени 9 — передняя ножка стремени ASMan

Костный лабиринт (вид спереди) 1 — передний полукружный канал 2 — ампулярные костные ножки 3 — общая костная ножка 4 — завитки улитки 5 — купол улитки 6 — задний полукружный канал 7 — боковой полукружный канал 8 — простая костная ножка 9 — преддверие ASMan

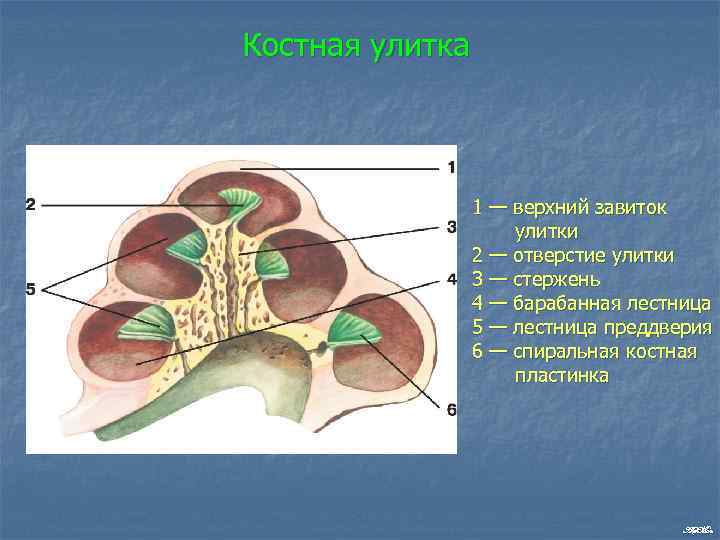

Костная улитка 1 — верхний завиток улитки 2 — отверстие улитки 3 — стержень 4 — барабанная лестница 5 — лестница преддверия 6 — спиральная костная пластинка ASMan

Перепончатый лабиринт (разрез через основной завиток улитки) 1 — лестница преддверия 2 — стержень 3 — улитковый проток (перепончатая улитка) 4 — покровная мембрана 5 — спиральная перепонка 6 — базилярная пластинка 7 — кортиев (спиральный) орган 8 — спиральная костная пластинка 9 — барабанная лестница 10 — костная стенка улитки ASMan

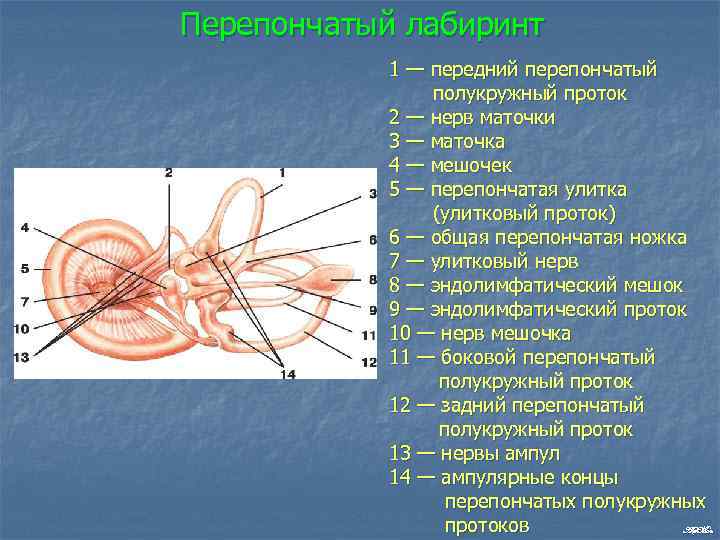

Перепончатый лабиринт 1 — передний перепончатый полукружный проток 2 — нерв маточки 3 — маточка 4 — мешочек 5 — перепончатая улитка (улитковый проток) 6 — общая перепончатая ножка 7 — улитковый нерв 8 — эндолимфатический мешок 9 — эндолимфатический проток 10 — нерв мешочка 11 — боковой перепончатый полукружный проток 12 — задний перепончатый полукружный проток 13 — нервы ампул 14 — ампулярные концы перепончатых полукружных протоков ASMan

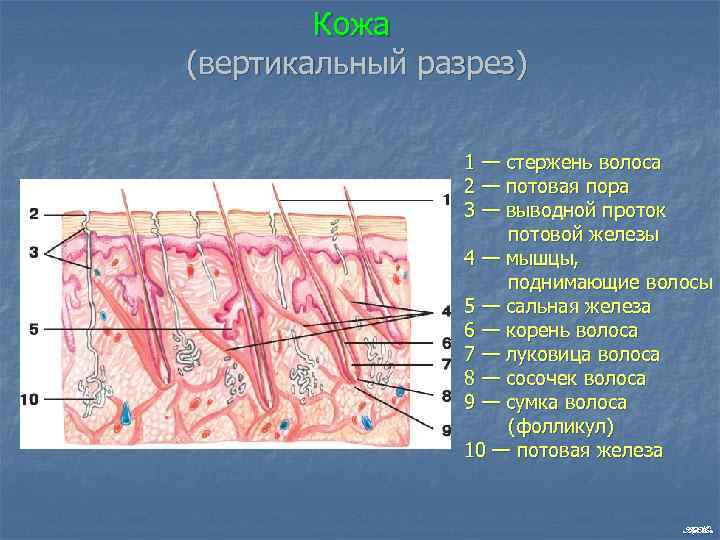

Кожа (вертикальный разрез) 1 — стержень волоса 2 — потовая пора 3 — выводной проток потовой железы 4 — мышцы, поднимающие волосы 5 — сальная железа 6 — корень волоса 7 — луковица волоса 8 — сосочек волоса 9 — сумка волоса (фолликул) 10 — потовая железа ASMan

Спасибо за внимание! Успехов в работе! ASMan
