НЕРАЗЪЁМНЫЕ СОЕДИНЕНИЯ НЕРАЗЪЁМНЫЕ СОЕДИНЕНИЯ

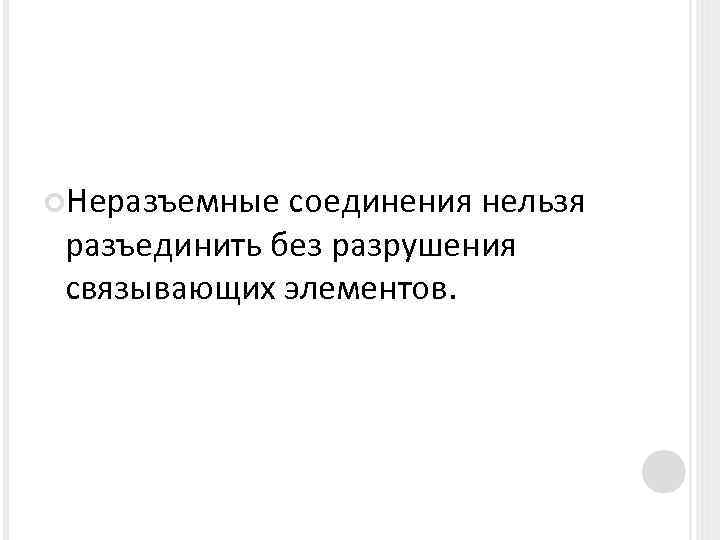

Неразъемные соединения нельзя разъединить без разрушения связывающих элементов. Неразъемные соединения нельзя разъединить без разрушения связывающих элементов.

НЕРАЗЪЕМНЫЕ СОЕДИНЕНИЯ Примеры неразъемных соединений: сварные паяные клеевые клепаные НЕРАЗЪЕМНЫЕ СОЕДИНЕНИЯ Примеры неразъемных соединений: сварные паяные клеевые клепаные

1. СВАРНЫЕ СОЕДИНЕНИЯ Сваркой называется получение неразъемных соединений посредством установления межатомных связей между составными 1. СВАРНЫЕ СОЕДИНЕНИЯ Сваркой называется получение неразъемных соединений посредством установления межатомных связей между составными частями при их нагревании и (или) пластическом деформировании

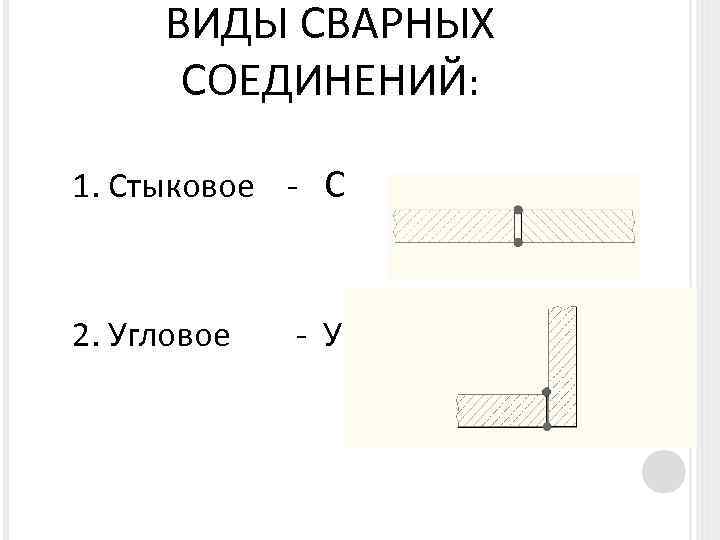

ВИДЫ СВАРНЫХ СОЕДИНЕНИЙ: 1. Стыковое - С 2. Угловое - У ВИДЫ СВАРНЫХ СОЕДИНЕНИЙ: 1. Стыковое - С 2. Угловое - У

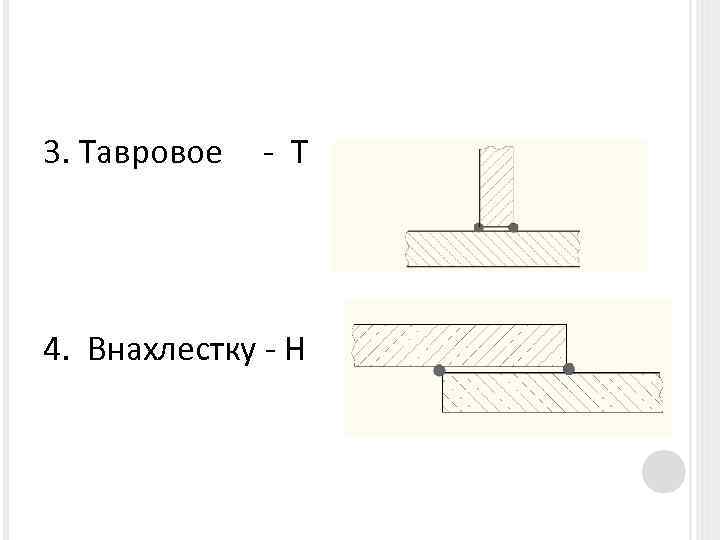

3. Тавровое - Т 4. Внахлестку - Н 3. Тавровое - Т 4. Внахлестку - Н

РАСПОЛОЖЕНИЕ ШВОВ 1. Сплошной шов по замкнутому контуру РАСПОЛОЖЕНИЕ ШВОВ 1. Сплошной шов по замкнутому контуру

РАСПОЛОЖЕНИЕ ШВОВ 2. Сплошной контуру шов по незамкнутому РАСПОЛОЖЕНИЕ ШВОВ 2. Сплошной контуру шов по незамкнутому

РАСПОЛОЖЕНИЕ ШВОВ 3. Прерывистый шов с цепным расположением РАСПОЛОЖЕНИЕ ШВОВ 3. Прерывистый шов с цепным расположением

РАСПОЛОЖЕНИЕ ШВОВ 4. Прерывистый шов с шахматным расположением РАСПОЛОЖЕНИЕ ШВОВ 4. Прерывистый шов с шахматным расположением

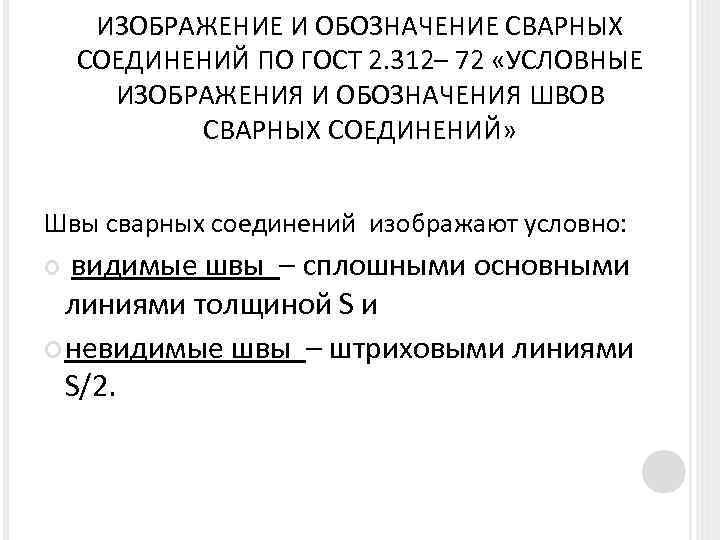

ИЗОБРАЖЕНИЕ И ОБОЗНАЧЕНИЕ СВАРНЫХ СОЕДИНЕНИЙ ПО ГОСТ 2. 312– 72 «УСЛОВНЫЕ ИЗОБРАЖЕНИЯ И ОБОЗНАЧЕНИЯ ИЗОБРАЖЕНИЕ И ОБОЗНАЧЕНИЕ СВАРНЫХ СОЕДИНЕНИЙ ПО ГОСТ 2. 312– 72 «УСЛОВНЫЕ ИЗОБРАЖЕНИЯ И ОБОЗНАЧЕНИЯ ШВОВ СВАРНЫХ СОЕДИНЕНИЙ» Швы сварных соединений изображают условно: видимые швы – сплошными основными линиями толщиной S и невидимые швы – штриховыми линиями S/2.

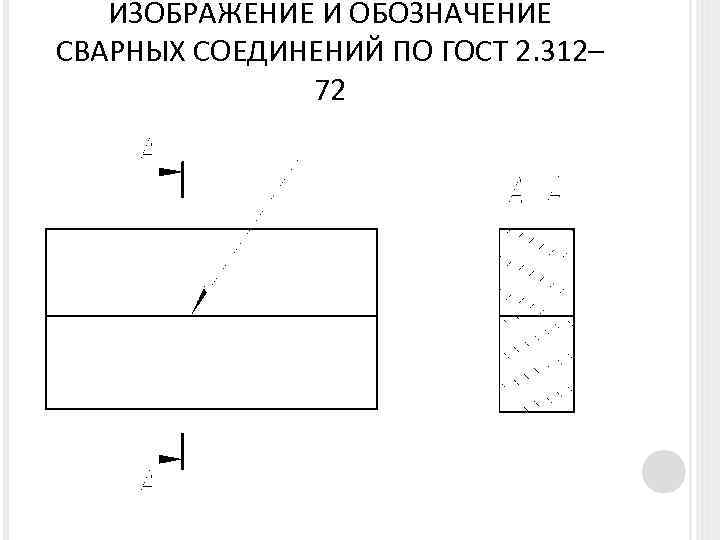

ИЗОБРАЖЕНИЕ И ОБОЗНАЧЕНИЕ СВАРНЫХ СОЕДИНЕНИЙ ПО ГОСТ 2. 312– 72 ИЗОБРАЖЕНИЕ И ОБОЗНАЧЕНИЕ СВАРНЫХ СОЕДИНЕНИЙ ПО ГОСТ 2. 312– 72

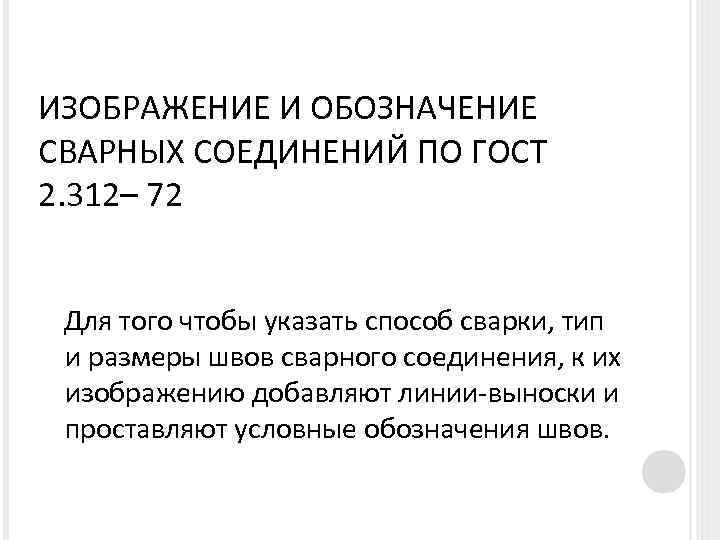

ИЗОБРАЖЕНИЕ И ОБОЗНАЧЕНИЕ СВАРНЫХ СОЕДИНЕНИЙ ПО ГОСТ 2. 312– 72 Для того чтобы указать ИЗОБРАЖЕНИЕ И ОБОЗНАЧЕНИЕ СВАРНЫХ СОЕДИНЕНИЙ ПО ГОСТ 2. 312– 72 Для того чтобы указать способ сварки, тип и размеры швов сварного соединения, к их изображению добавляют линии-выноски и проставляют условные обозначения швов.

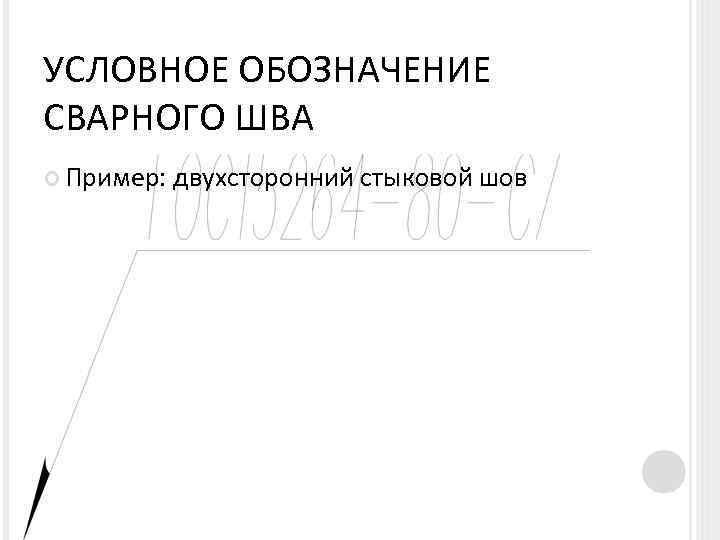

УСЛОВНОЕ ОБОЗНАЧЕНИЕ СВАРНОГО ШВА Пример: двухсторонний стыковой шов УСЛОВНОЕ ОБОЗНАЧЕНИЕ СВАРНОГО ШВА Пример: двухсторонний стыковой шов

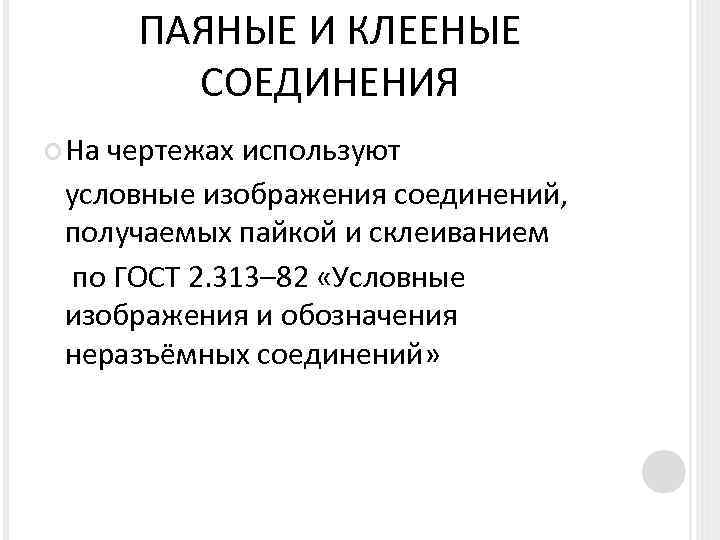

ПАЯНЫЕ И КЛЕЕНЫЕ СОЕДИНЕНИЯ На чертежах используют условные изображения соединений, получаемых пайкой и склеиванием ПАЯНЫЕ И КЛЕЕНЫЕ СОЕДИНЕНИЯ На чертежах используют условные изображения соединений, получаемых пайкой и склеиванием по ГОСТ 2. 313– 82 «Условные изображения и обозначения неразъёмных соединений»

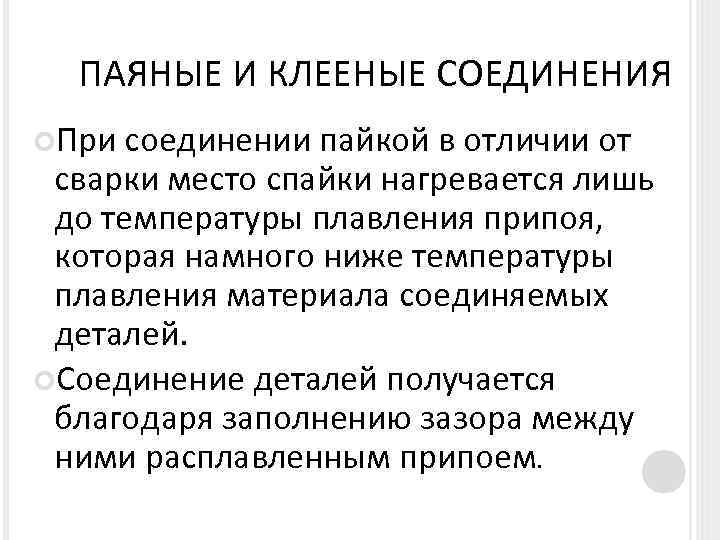

ПАЯНЫЕ И КЛЕЕНЫЕ СОЕДИНЕНИЯ При соединении пайкой в отличии от сварки место спайки нагревается ПАЯНЫЕ И КЛЕЕНЫЕ СОЕДИНЕНИЯ При соединении пайкой в отличии от сварки место спайки нагревается лишь до температуры плавления припоя, которая намного ниже температуры плавления материала соединяемых деталей. Соединение деталей получается благодаря заполнению зазора между ними расплавленным припоем.

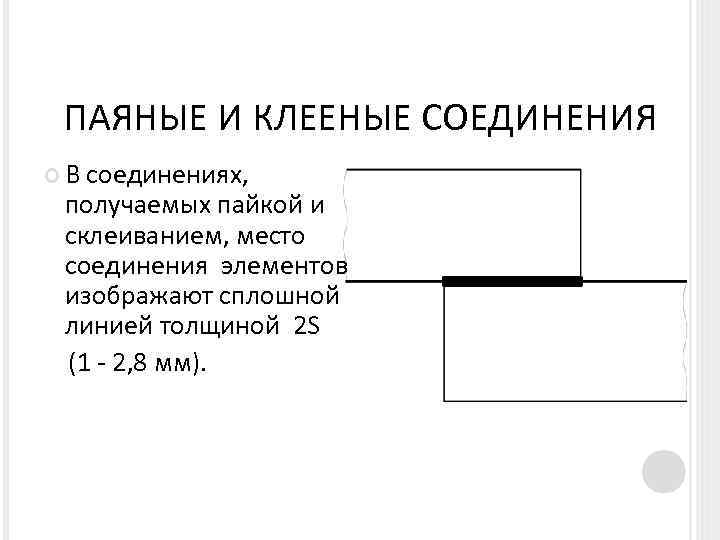

ПАЯНЫЕ И КЛЕЕНЫЕ СОЕДИНЕНИЯ В соединениях, получаемых пайкой и склеиванием, место соединения элементов изображают ПАЯНЫЕ И КЛЕЕНЫЕ СОЕДИНЕНИЯ В соединениях, получаемых пайкой и склеиванием, место соединения элементов изображают сплошной линией толщиной 2 S (1 - 2, 8 мм).

ОБОЗНАЧЕНИЕ ПАЯНОГО И КЛЕЕВОГО СОЕДИНЕНИЙ НАНОСИТСЯ СПЛОШНОЙ ОСНОВНОЙ ЛИНИЕЙ НА ЛИНИИВЫНОСКЕ ДЛЯ ПАЙКИ ДЛЯ ОБОЗНАЧЕНИЕ ПАЯНОГО И КЛЕЕВОГО СОЕДИНЕНИЙ НАНОСИТСЯ СПЛОШНОЙ ОСНОВНОЙ ЛИНИЕЙ НА ЛИНИИВЫНОСКЕ ДЛЯ ПАЙКИ ДЛЯ СКЛЕИВАНИЯ

ШОВ ВЫПОЛНЕН ПО ЗАМКНУТОЙ ЛИНИИ ШОВ ВЫПОЛНЕН ПО ЗАМКНУТОЙ ЛИНИИ

НА ИЗОБРАЖЕНИИ ПАЯНОГО СОЕДИНЕНИЯ ПРИ НЕОБХОДИМОСТИ СЛЕДУЕТ УКАЗЫВАТЬ РАЗМЕРЫ ШВА И ОБОЗНАЧЕНИЕ ШЕРОХОВАТОСТИ ПОВЕРХНОСТИ НА ИЗОБРАЖЕНИИ ПАЯНОГО СОЕДИНЕНИЯ ПРИ НЕОБХОДИМОСТИ СЛЕДУЕТ УКАЗЫВАТЬ РАЗМЕРЫ ШВА И ОБОЗНАЧЕНИЕ ШЕРОХОВАТОСТИ ПОВЕРХНОСТИ Обозначение припоя или клея по соответствующему стандарту или техническим условиям следует проводить в технических требованиях чертежа записью по типу: "ПОС 40 ГОСТ. . . " или "Клей БФ-2 ГОСТ. . . ".

КЛЕПАНЫЕ СОЕДИНЕНИЯ применяются в соединениях деталей листового и фасонного проката, в основном плохо поддающихся КЛЕПАНЫЕ СОЕДИНЕНИЯ применяются в соединениях деталей листового и фасонного проката, в основном плохо поддающихся сварке, при соединениях металлических изделий с неметаллическими.

КЛЕПАНЫЕ СОЕДИНЕНИЯ ПРИМЕР: ЗАКЛЕПКА 6 Х 24 ГОСТ 10299– 80. Условное обозначения на разрезе КЛЕПАНЫЕ СОЕДИНЕНИЯ ПРИМЕР: ЗАКЛЕПКА 6 Х 24 ГОСТ 10299– 80. Условное обозначения на разрезе

КЛЕПАНЫЕ СОЕДИНЕНИЯ Если предмет, изображенный на сборочном чертеже, имеет ряд однотипных соединений с заклепками КЛЕПАНЫЕ СОЕДИНЕНИЯ Если предмет, изображенный на сборочном чертеже, имеет ряд однотипных соединений с заклепками одного типа и с одинаковыми размерами, то заклепки, входящие в соединение, следует показать условно в одном-двух местах каждого соединения, а в остальных центровыми или осевыми линиями

Спасибо за внимание! Спасибо за внимание!
