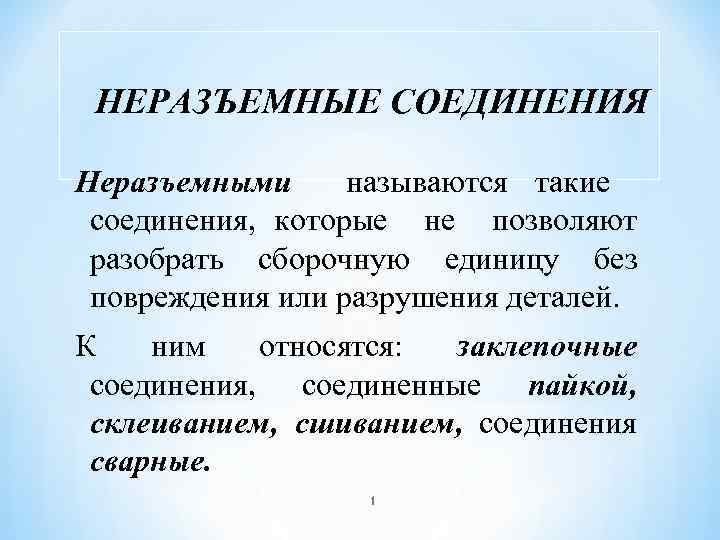

НЕРАЗЪЕМНЫЕ СОЕДИНЕНИЯ Неразъемными называются такие соединения, которые не позволяют разобрать сборочную единицу без повреждения или разрушения деталей. К ним относятся: заклепочные соединения, соединенные пайкой, склеиванием, сшиванием, соединения сварные. 1

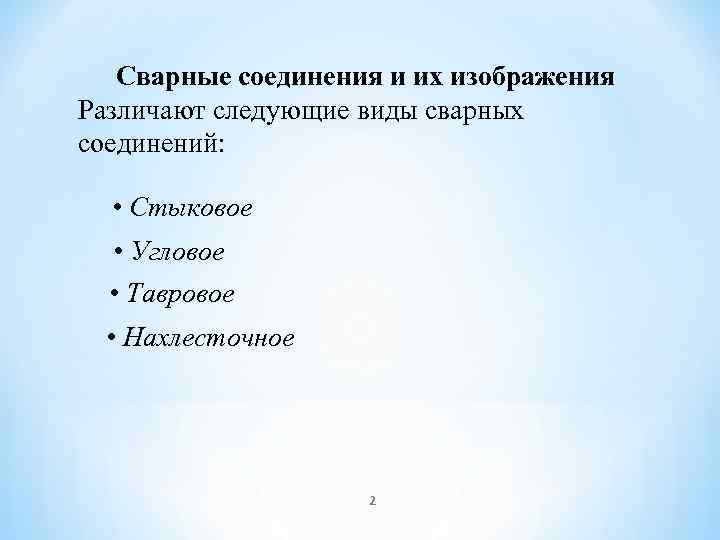

Сварные соединения и их изображения Различают следующие виды сварных соединений: • Стыковое • Угловое • Тавровое • Нахлесточное 2

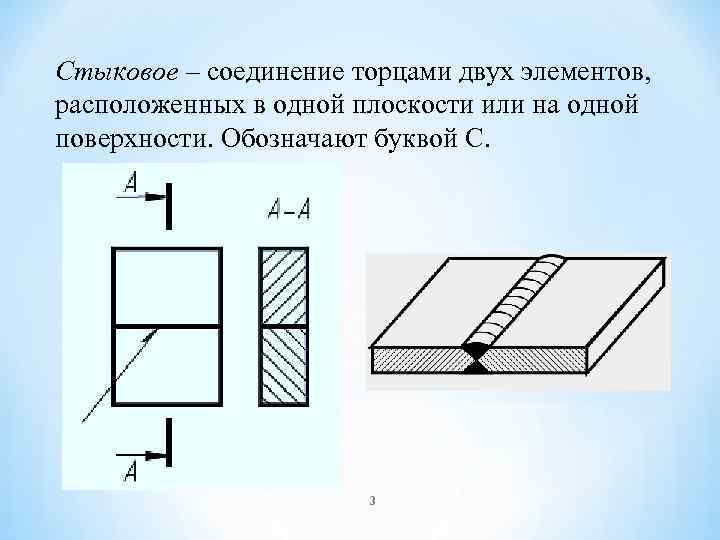

Стыковое – соединение торцами двух элементов, расположенных в одной плоскости или на одной поверхности. Обозначают буквой С. 3

Угловое – соединение двух элементов, расположенных под прямым углом и сваренных в месте примыкания их краев. Обозначают буквой У. 4

Тавровое – соединение, в котором к боковой поверхности одного элемента примыкает под углом и приварен торцом другой элемент. Обозначают буквой Т. 5

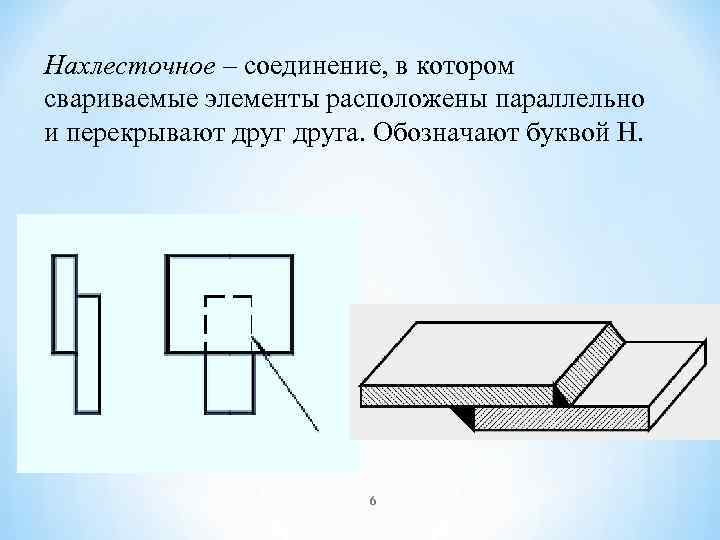

Нахлесточное – соединение, в котором свариваемые элементы расположены параллельно и перекрывают друга. Обозначают буквой Н. 6

Условные обозначения швов сварных соединений и установлены стандартами на чертеже 7

8

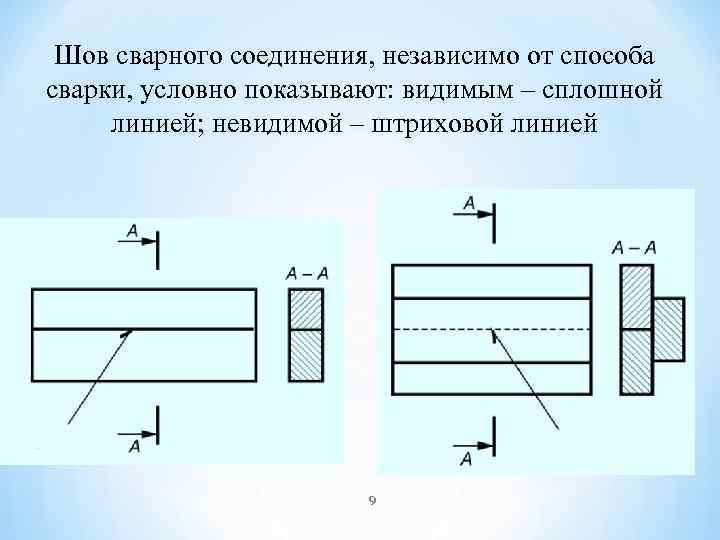

Шов сварного соединения, независимо от способа сварки, условно показывают: видимым – сплошной линией; невидимой – штриховой линией 9

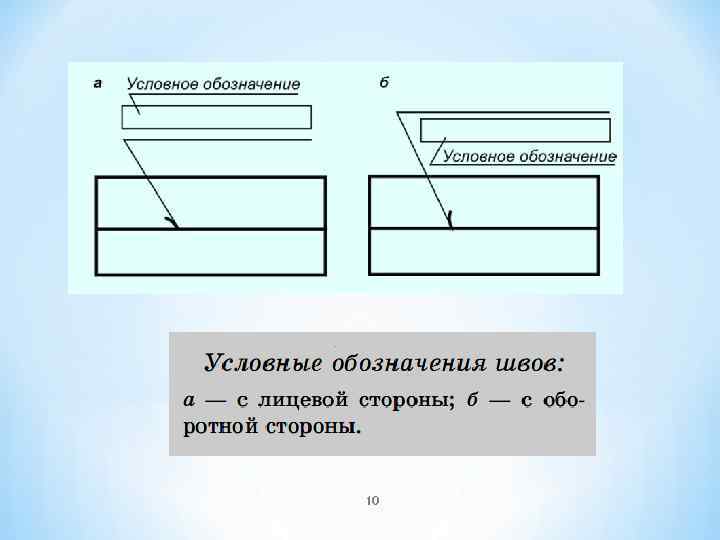

10

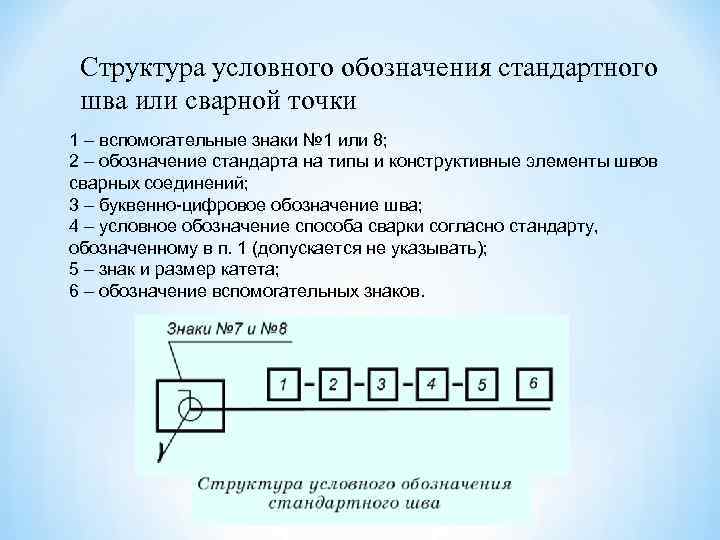

Структура условного обозначения стандартного шва или сварной точки 1 – вспомогательные знаки № 1 или 8; 2 – обозначение стандарта на типы и конструктивные элементы швов сварных соединений; 3 – буквенно-цифровое обозначение шва; 4 – условное обозначение способа сварки согласно стандарту, обозначенному в п. 1 (допускается не указывать); 5 – знак и размер катета; 6 – обозначение вспомогательных знаков. 11

Вспомогательные знаки для обозначения сварного шва 12

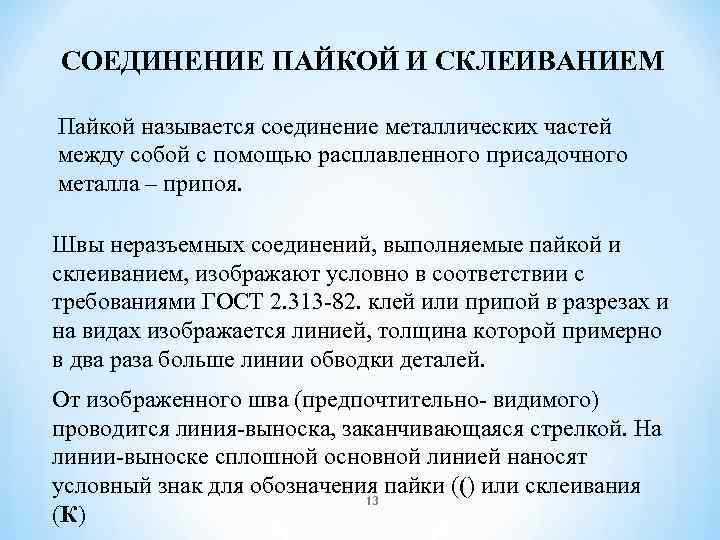

СОЕДИНЕНИЕ ПАЙКОЙ И СКЛЕИВАНИЕМ Пайкой называется соединение металлических частей между собой с помощью расплавленного присадочного металла – припоя. Швы неразъемных соединений, выполняемые пайкой и склеиванием, изображают условно в соответствии с требованиями ГОСТ 2. 313 -82. клей или припой в разрезах и на видах изображается линией, толщина которой примерно в два раза больше линии обводки деталей. От изображенного шва (предпочтительно- видимого) проводится линия-выноска, заканчивающаяся стрелкой. На линии-выноске сплошной основной линией наносят условный знак для обозначения пайки (() или склеивания 13 (К)

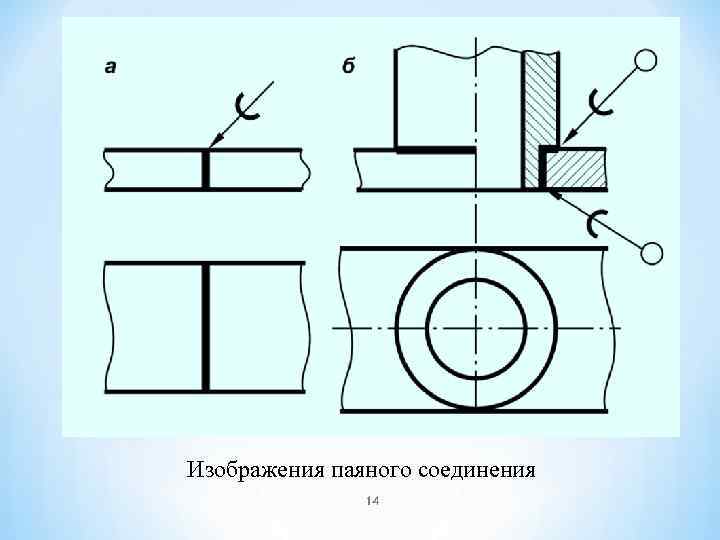

Изображения паяного соединения 14

Изображения склеиваемых соединения 15

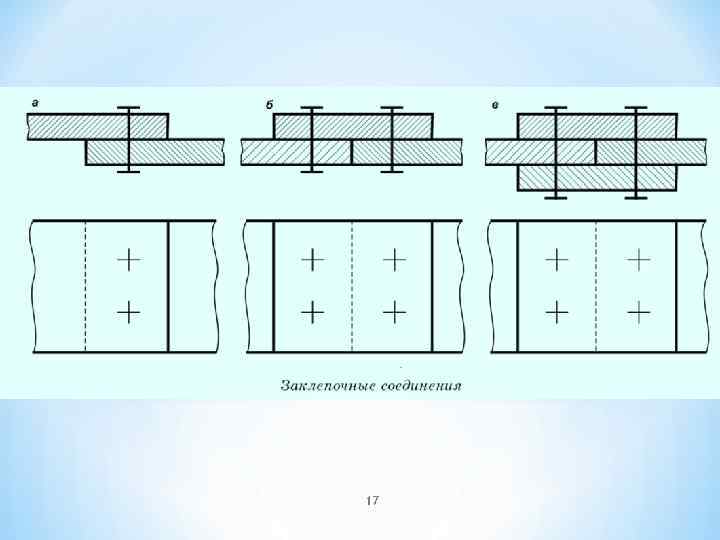

ЗАКЛЕПОЧНЫЕ СОЕДИНЕНИЯ Заклепка представляет собой стержень круглого сечения, один конец которого имеет головку сферической (полукруглой), конической или другой формы 16

17
