Расчет приведенного сопротивления теплопередачи неоднородной ограждающей конструкции Неоднородные (в теплотехническом отношении) считаются конструкции, выполненные из нескольких материалов, в которых температура изменяется, как правило в двух направлениях.

•

•

•

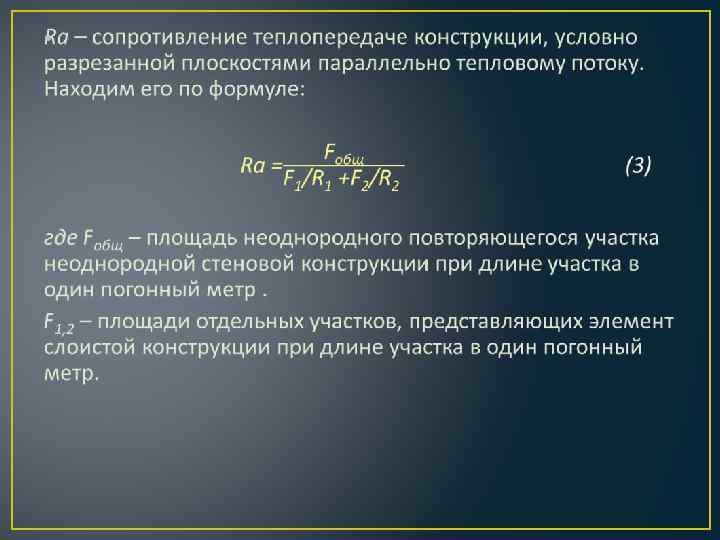

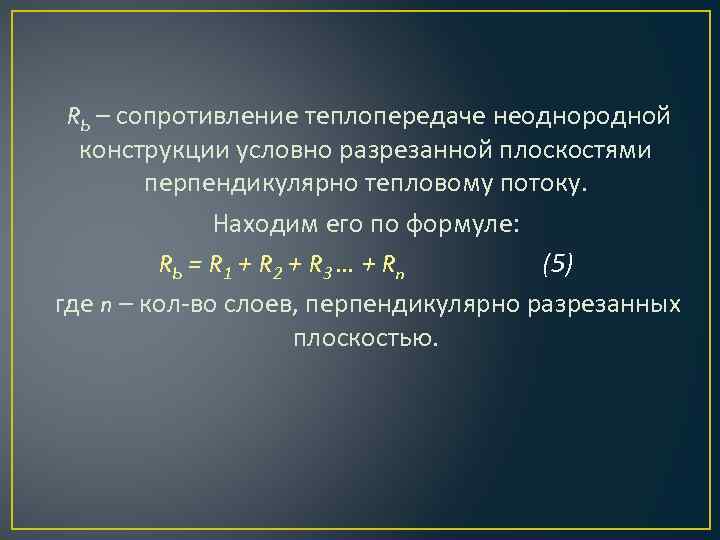

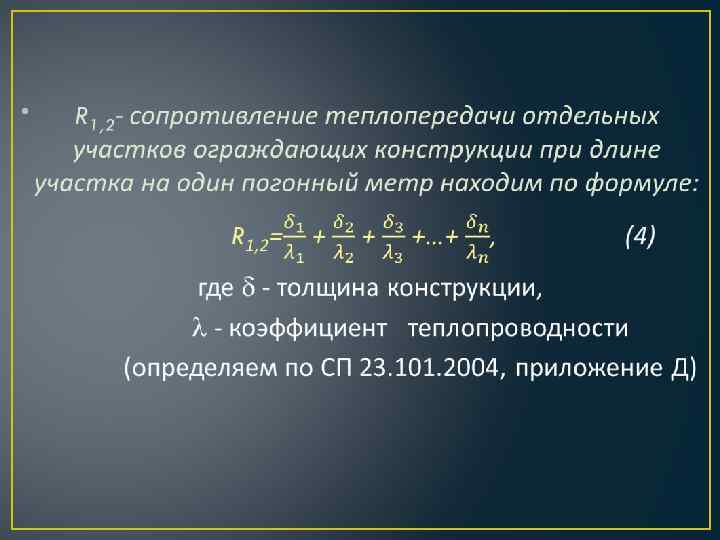

Rb – сопротивление теплопередаче неоднородной конструкции условно разрезанной плоскостями перпендикулярно тепловому потоку. Находим его по формуле: Rb = R 1 + R 2 + R 3 … + Rn (5) где n – кол-во слоев, перпендикулярно разрезанных плоскостью.

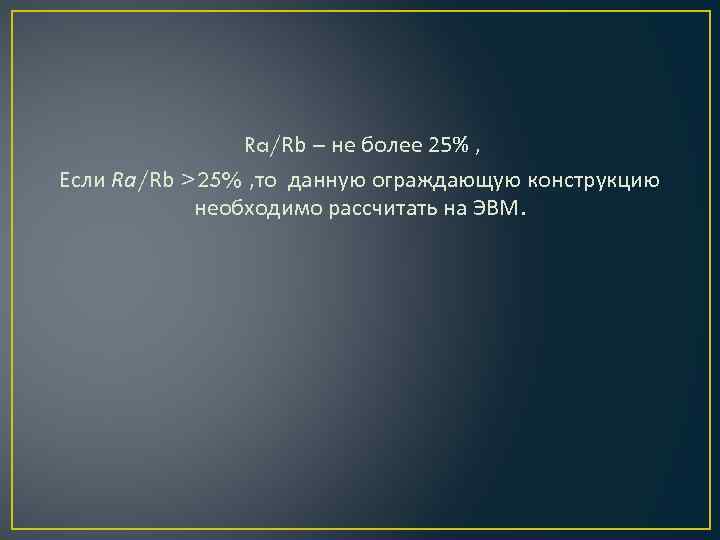

Ra/Rb – не более 25% , Если Ra/Rb >25% , то данную ограждающую конструкцию необходимо рассчитать на ЭВМ.

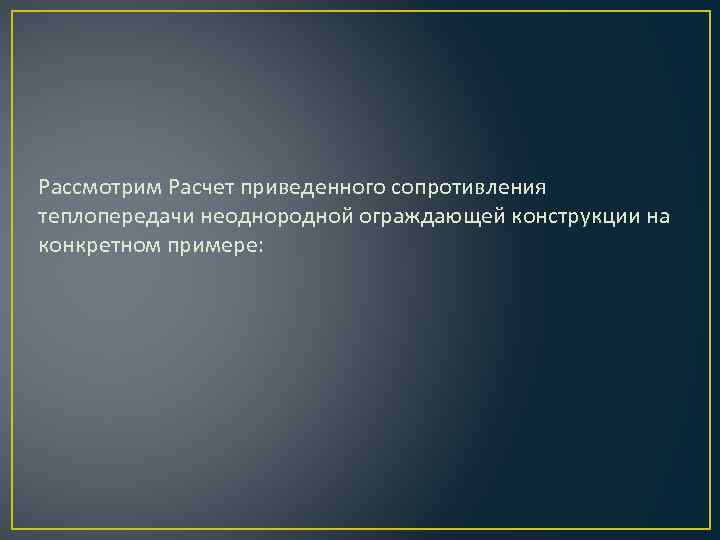

Рассмотрим Расчет приведенного сопротивления теплопередачи неоднородной ограждающей конструкции на конкретном примере:

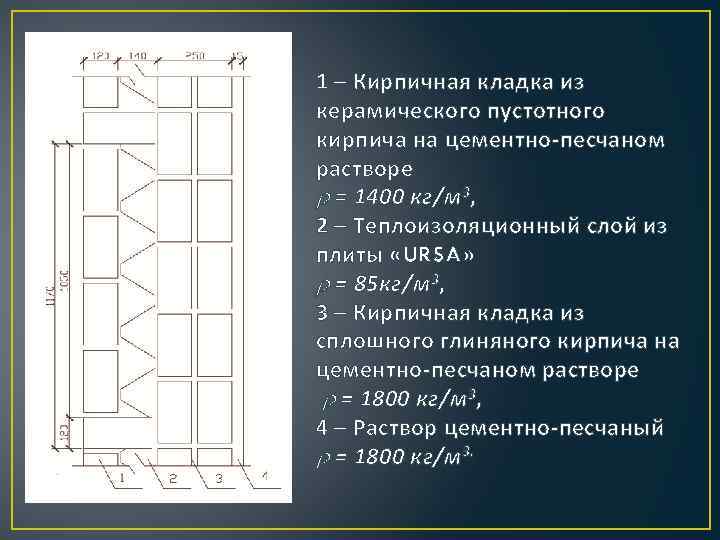

1 – Кирпичная кладка из керамического пустотного кирпича на цементно-песчаном растворе = 1400 кг/м 3, 2 – Теплоизоляционный слой из плиты «URSA» = 85 кг/м 3, 3 – Кирпичная кладка из сплошного глиняного кирпича на цементно-песчаном растворе = 1800 кг/м 3, 4 – Раствор цементно-песчаный = 1800 кг/м 3.

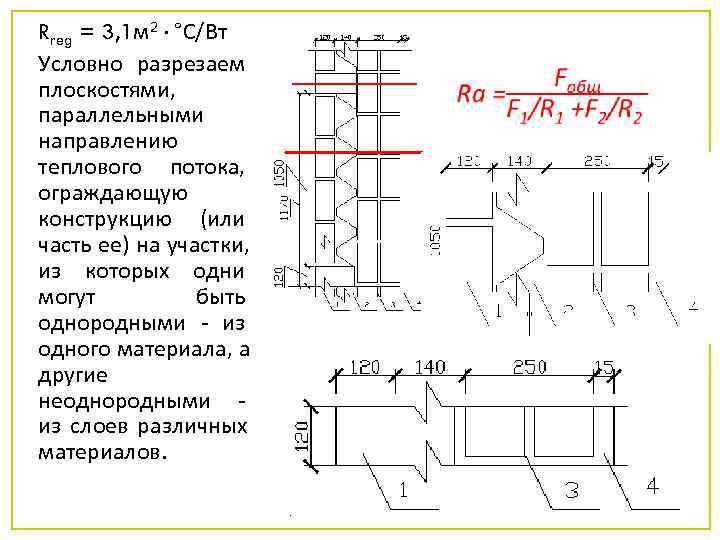

Rreg = 3, 1 м 2 ∙ °С/Вт Условно разрезаем плоскостями, параллельными направлению теплового потока, ограждающую конструкцию (или часть ее) на участки, из которых одни могут быть однородными - из одного материала, а другие неоднородными - из слоев различных материалов.

• Характеристики Расчетные коэффициенты (при условиях эксплуатации по материалов в сухом СНи. П 23 -02) состоянии массового паропрон удельная коэффиц № отношения теплоусвоения ицаемост Материал теплоемк иент теплопроводно п. п. плотнос влаги в (при периоде 24 ч) и ость теплопро сти ть материале s, с0, водности , Вт/(м °С) 0, кг/м 3 w, Вт/(м 2 °С) мг/(м ч П к. Дж/(кг ° 0, % а) С) Вт/(м °С) Керамического пустотного 1600 0, 88 0, 47 А 1 Б 2 А 0, 58 Б А 7, 91 Б 8, 48 А, Б 0, 14 0, 64 213 плотностью 1400 кг/м 3 (брутто) ( ГОСТ 530 ) на цементно- песчаном растворе 64 Плиты из стеклянного 85 0, 84 0, 044 2 5 0, 046 0, 51 0, 57 0, 5 0, 05 штапельного волокна «URSA» 206 Глиняного обыкновенного (ГОСТ 1800 0, 88 0, 56 1 2 0, 7 9, 2 10, 12 0, 11 0, 81 530 ) на цементно-песчаном растворе 227 Раствор цементно-песчаный 1800 0, 84 0, 58 2 4 0, 76 9, 6 11, 09 0, 09 0, 93

•

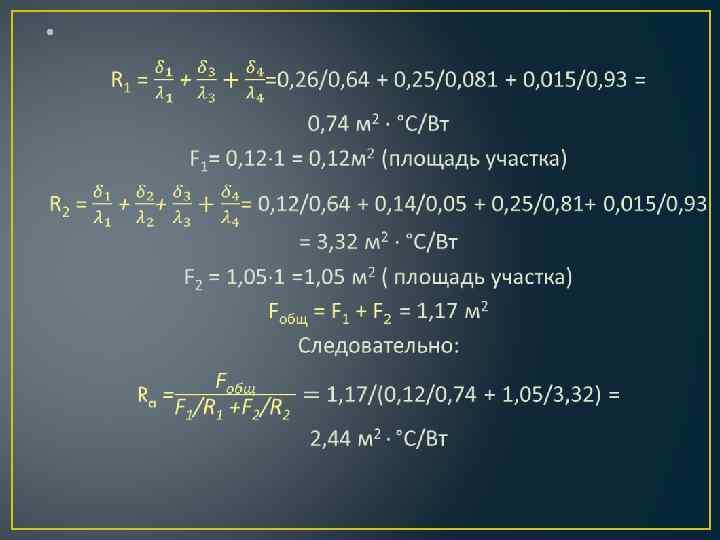

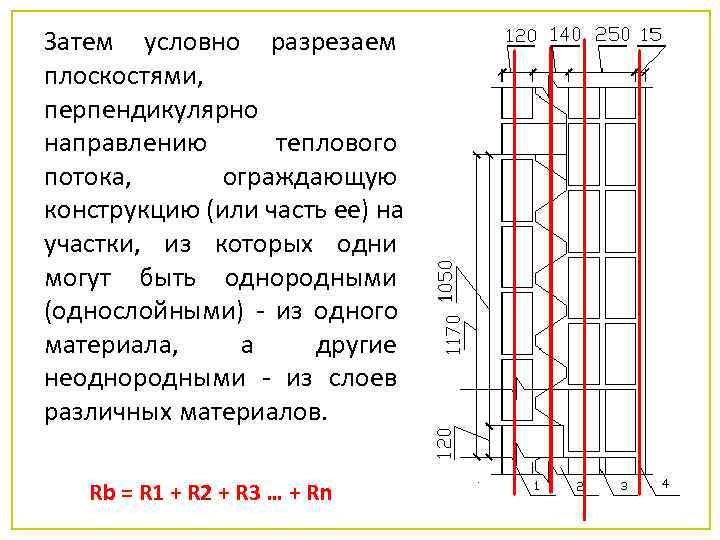

Затем условно разрезаем плоскостями, перпендикулярно направлению теплового потока, ограждающую конструкцию (или часть ее) на участки, из которых одни могут быть однородными (однослойными) - из одного материала, а другие неоднородными - из слоев различных материалов. Rb = R 1 + R 2 + R 3 … + Rn

•

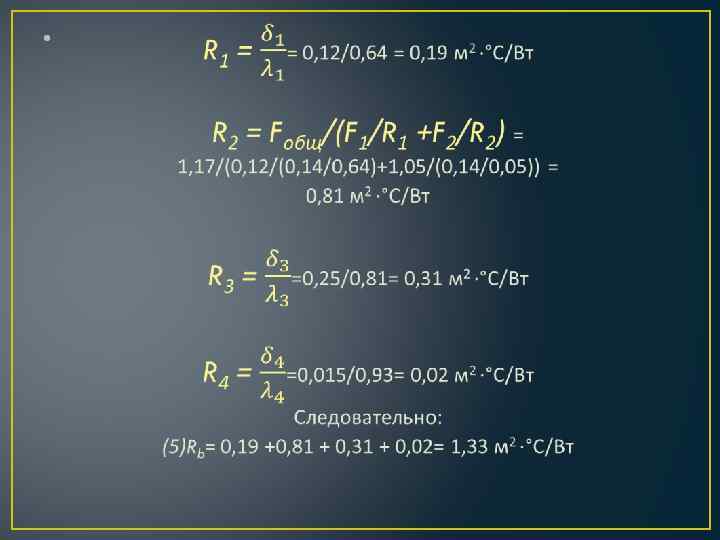

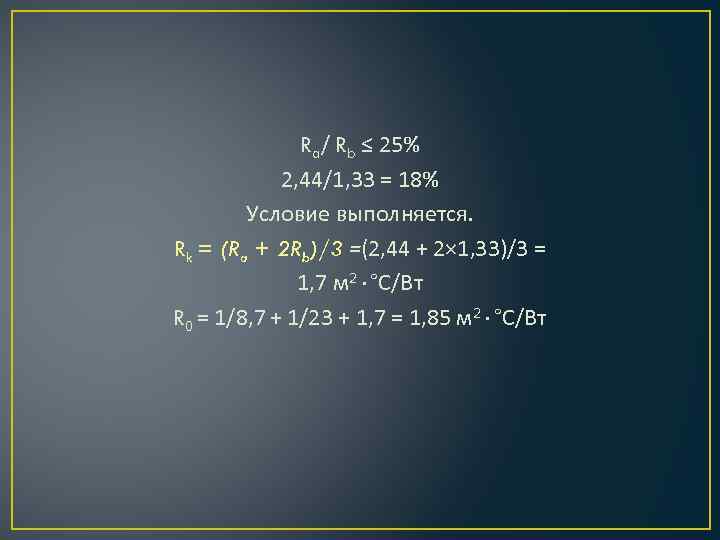

Ra/ Rb ≤ 25% 2, 44/1, 33 = 18% Условие выполняется. Rk = (Ra + 2 Rb)/3 =(2, 44 + 2× 1, 33)/3 = 1, 7 м 2 ∙ °С/Вт R 0 = 1/8, 7 + 1/23 + 1, 7 = 1, 85 м 2 ∙ °С/Вт
