Необходимо отчетливо представлять связь между напряжением на вводах

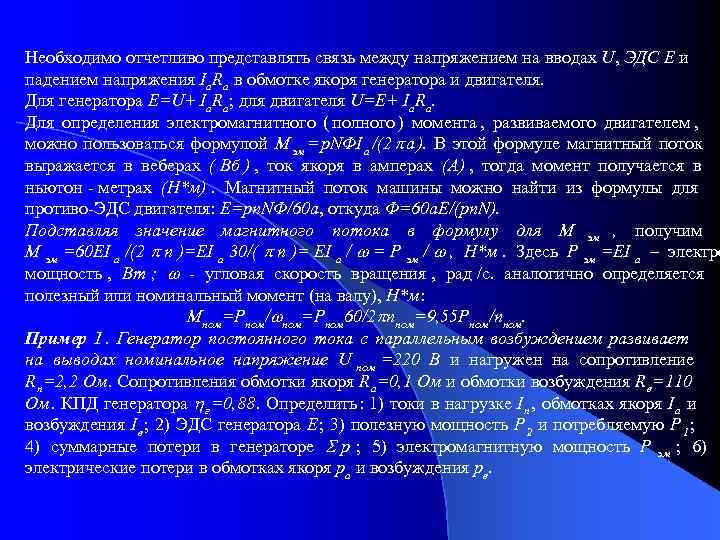

Необходимо отчетливо представлять связь между напряжением на вводах U, ЭДС Е и падением напряжения Iа. Rа в обмотке якоря генератора и двигателя. Для генератора Е=U+ Iа. Rа; для двигателя U=E+ Iа. Rа. Для определения электромагнитного ( полного ) момента , развиваемого двигателем , можно пользоваться формулой М эм = р. NФI a /(2 a ). В этой формуле магнитный поток выражается в веберах ( Вб ) , ток якоря в амперах (А) , тогда момент получается в ньютон - метрах (Н*м). Магнитный поток машины можно найти из формулы для противо-ЭДС двигателя: Е=pn. NФ/60 a, откуда Ф=60 а. Е/(pn. N). Подставляя значение магнитного потока в формулу для М эм , получим М эм =60 EI a /(2 n )=EI a 30/( n )= EI a / = P эм / , Н*м. Здесь Р эм =EI а – электро мощность , Вт ; - угловая скорость вращения , рад /с. аналогично определяется полезный или номинальный момент (на валу), Н*м: Мном=Рном/ ном=Рном 60/2 nном=9, 55 Рном/nном. Пример 1. Генератор постоянного тока с параллельным возбуждением развивает на выводах номинальное напряжение U ном =220 В и нагружен на сопротивление Rн=2, 2 Ом. Сопротивления обмотки якоря Rа=0, 1 Ом и обмотки возбуждения Rв=110 Ом. КПД генератора г =0, 88. Определить: 1) токи в нагрузке I н , обмотках якоря I а и возбуждения I в ; 2) ЭДС генератора Е; 3) полезную мощность Р 2 и потребляемую Р 1 ; 4) суммарные потери в генераторе р ; 5) электромагнитную мощность Р эм ; 6) электрические потери в обмотках якоря ра и возбуждения рв.

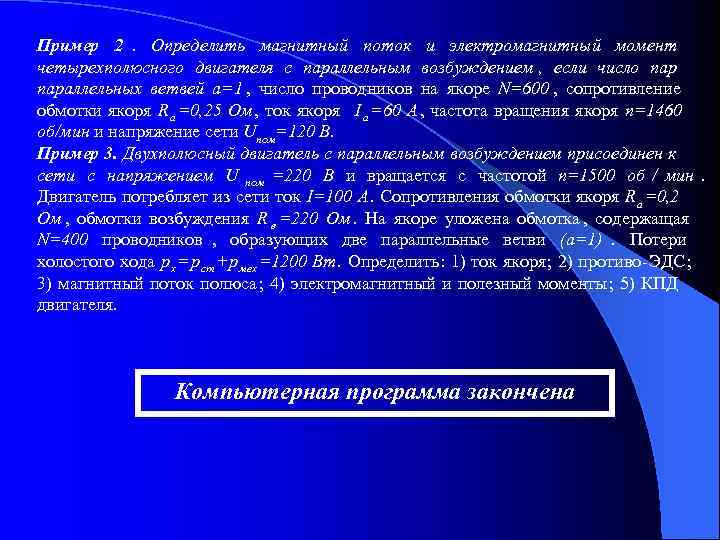

Пример 2. Определить магнитный поток и электромагнитный момент четырехполюсного двигателя с параллельным возбуждением , если число параллельных ветвей а=1 , число проводников на якоре N=600 , сопротивление обмотки якоря R а =0, 25 Ом, ток якоря I а =60 А, частота вращения якоря n=1460 об/мин и напряжение сети Uном=120 В. Пример 3. Двухполюсный двигатель с параллельным возбуждением присоединен к сети с напряжением U ном =220 В и вращается с частотой n=1500 об / мин. Двигатель потребляет из сети ток I=100 А. Сопротивления обмотки якоря R а =0, 2 Ом , обмотки возбуждения R в =220 Ом. На якоре уложена обмотка , содержащая N=400 проводников , образующих две параллельные ветви (а=1). Потери холостого хода р х =р ст +р мех =1200 Вт. Определить: 1) ток якоря; 2) противо-ЭДС; 3) магнитный поток полюса; 4) электромагнитный и полезный моменты; 5) КПД двигателя. Компьютерная программа закончена
