Некоторые размышления О будущем электроэнергетики J-J Fry 22/07/2013 Ouglitch - Développement de l'hydro-électricité 1
Кто презентует лекцию? Француз 61 год 4 ребенка Шамбери Доктор механики грунтов Специалист EDF CIH Профессор университета Лион Проведеных миссий и переговоров в 65 странах 119 публикаций 22/07/2013 « Гидроэнергетика заставила меня открыть мир для себя » Ouglitch - Développement de l'hydro-électricité 2
Группа “электроэнергетика Франции” 5° оператор электроэнергетики по всему миру 642 ТВт-ч в 2012 § Ядерная энергия: 486 ТВт-ч 75% § Тепловая энергия: 98 ТВт-ч 15% § Гидроэнергетика: 47 ТВт-ч 8% § Возобновляемая энергия: 12 ТВт-ч 2% Гидроэнергетика: 23 ГВт/ Рус. Гидро: 36, 5 ГВт 39 миллионов клиентов 160 000 единомышленников 72 Миллиардов евро 22/07/2013 Ouglitch - Développement de l'hydro-électricité 3
Мощность оборудования и энергии P : Мощность(Ватт) r : Отдача(> 0, 8) gw : Удельный вес воды(N/m 3) H : Высота падения(m) Q : Пропускная способность(m 3/s) t : Промежуток времени, время(s) 22/07/2013 Ouglitch - Développement de l'hydro-électricité 4

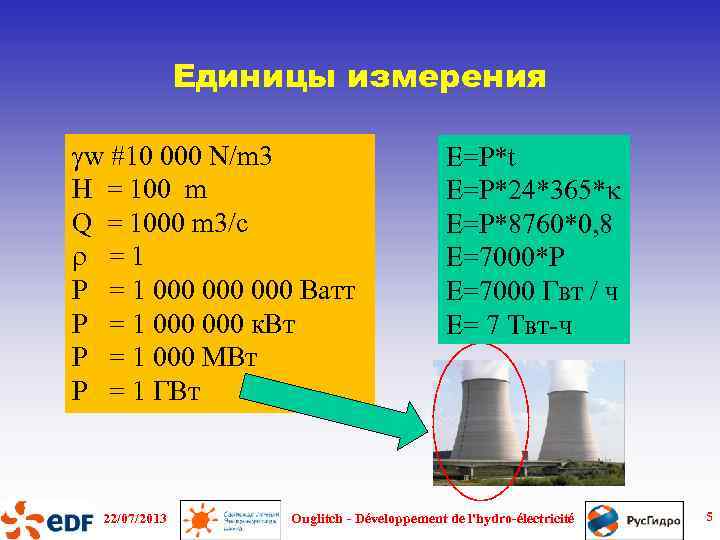

Единицы измерения gw #10 000 N/m 3 H = 100 m Q = 1000 m 3/с r = 1 P = 1 000 000 Ватт P = 1 000 к. Вт P = 1 000 МВт P = 1 ГВт 22/07/2013 E=P*t E=P*24*365*k E=P*8760*0, 8 E=7000*P E=7000 Гвт / ч E= 7 Твт-ч Ouglitch - Développement de l'hydro-électricité 5

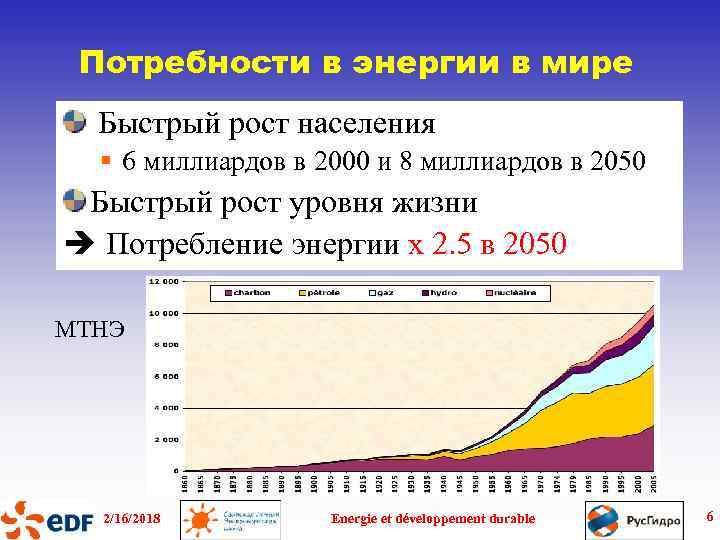

Потребности в энергии в мире Быстрый рост населения § 6 миллиардов в 2000 и 8 миллиардов в 2050 Быстрый рост уровня жизни Потребление энергии x 2. 5 в 2050 МТНЭ 2/16/2018 Energie et développement durable 6

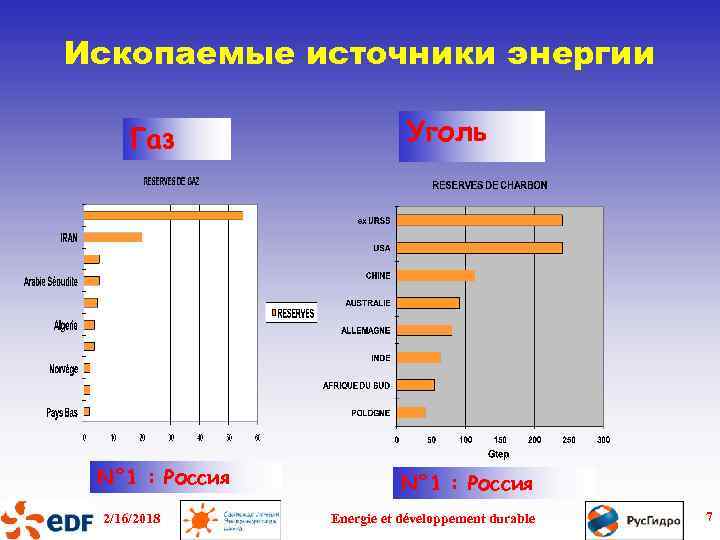

Ископаемые источники энергии Газ N° 1 : Россия 2/16/2018 Уголь N° 1 : Россия Energie et développement durable 7

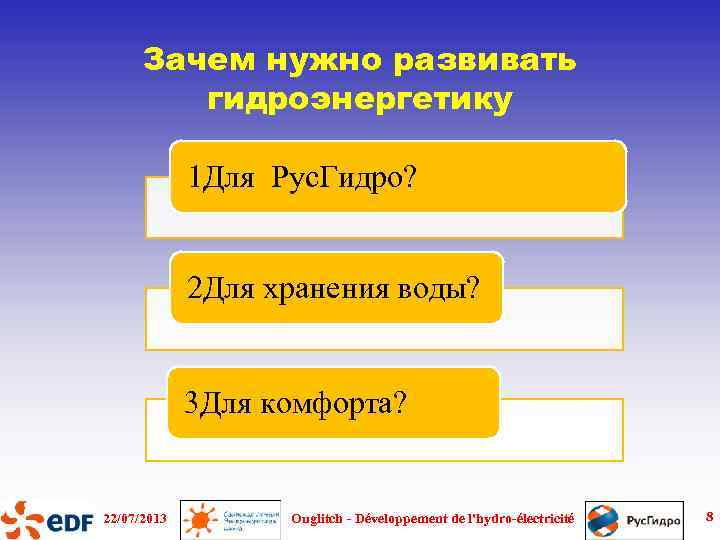

Зачем нужно развивать гидроэнергетику 1 Для Рус. Гидро? 2 Для хранения воды? 3 Для комфорта? 22/07/2013 Ouglitch - Développement de l'hydro-électricité 8

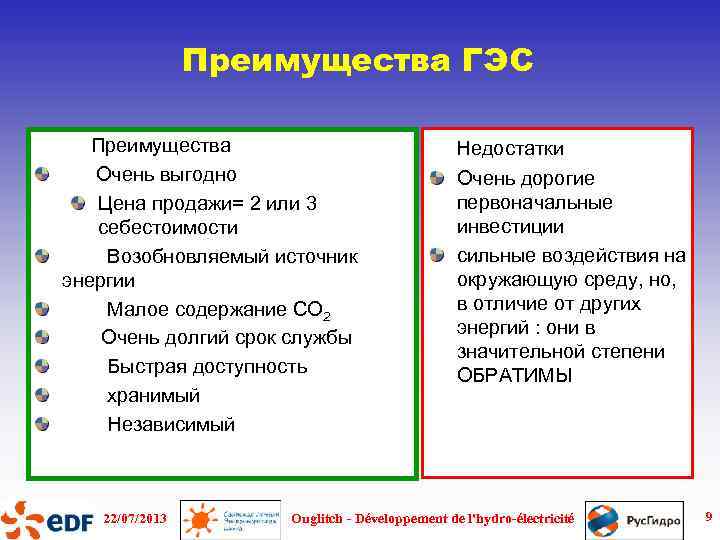

Преимущества ГЭС Преимущества Очень выгодно Цена продажи= 2 или 3 себестоимости Возобновляемый источник энергии Малое содержание CO 2 Очень долгий срок службы Быстрая доступность хранимый Независимый 22/07/2013 Недостатки Очень дорогие первоначальные инвестиции сильные воздействия на окружающую среду, но, в отличие от других энергий : они в значительной степени ОБРАТИМЫ Ouglitch - Développement de l'hydro-électricité 9
Глобальные русурсы Мощность конструкц ии. ГВт Мощность по расписанию ГВт 13 < 1 1 -3 531 181 10 23 -24 > 840 115 26 14 22 -91 2 806 1 677 712 140 33 69 -81 > 7 600 1 920 1 056 681 140 9 27 -53 > 19 700 8000 4 700 1 390 444 111 150 -300 > 43 300 > 15 600 > 9 200 > 3 500 > 975 176 291 -552 Естественн ый потенциал ТВт-ч/в Техническ ий потенциал TВт-ч/в Экологиче ский потенциал ТВт-ч/в Активность 2011 ТВт-ч/в Австралия 658 185 89 39 Европа > 3 130 1 200 843 Африка > 4 400 > 1 500 Америка Ю. Америка С. Азия > 7 892 Мир Мощность 2011 ГВт 2012 ГЭС и плотины 22/07/2013 Ouglitch - Développement de l'hydro-électricité 10

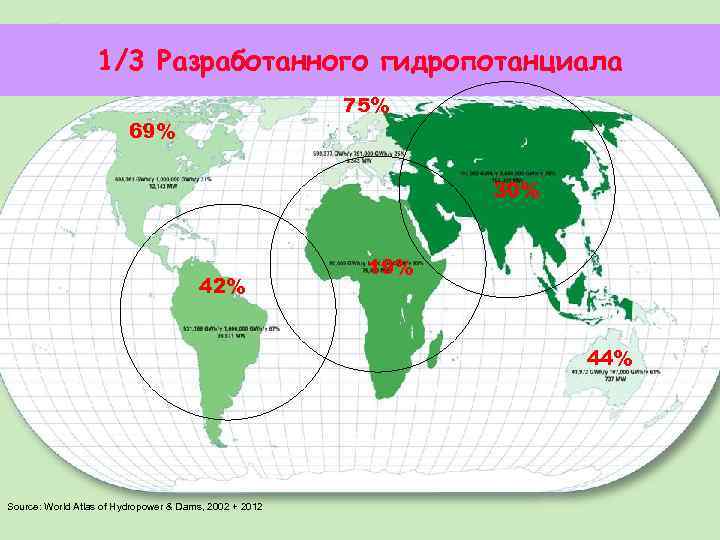

1/3 Разработанного гидропотанциала 75% 69% 30% 42% 19% 44% Source: World Atlas of Hydropower & Dams, 2002 + 2012 22/07/2013 Ouglitch - Développement de l'hydro-électricité 11

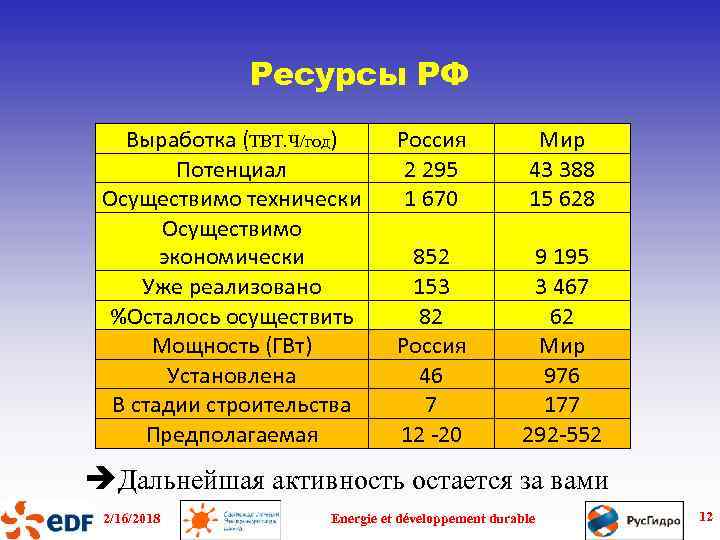

Ресурсы РФ Выработка (ТВТ. Ч/год) Потенциал Осуществимо технически Осуществимо экономически Уже реализовано %Осталось осуществить Мощность (ГВт) Установлена В стадии строительства Предполагаемая Россия 2 295 1 670 Мир 43 388 15 628 852 153 82 Россия 46 7 12 -20 9 195 3 467 62 Мир 976 177 292 -552 Дальнейшая активность остается за вами 2/16/2018 Energie et développement durable 12

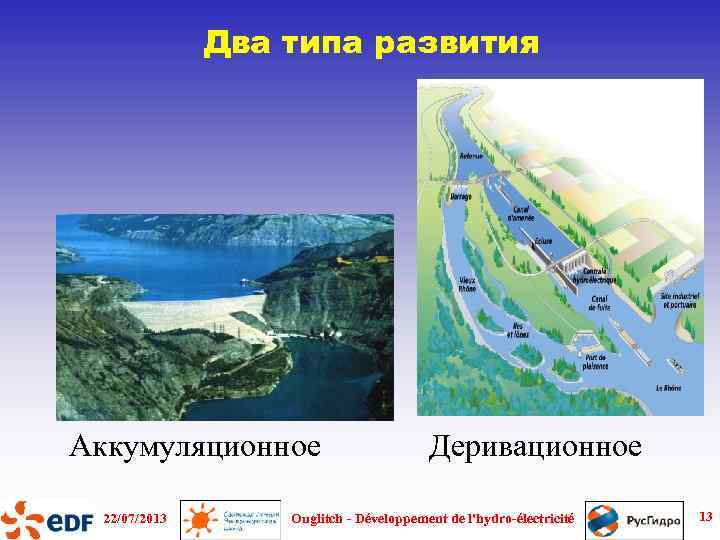

Два типа развития Аккумуляционное 22/07/2013 Деривационное Ouglitch - Développement de l'hydro-électricité 13

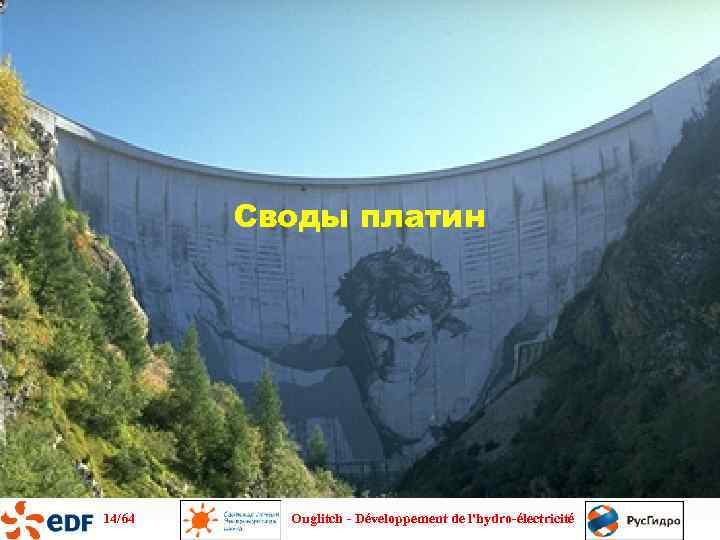

Своды платин 14/64 Ouglitch - Développement de l'hydro-électricité

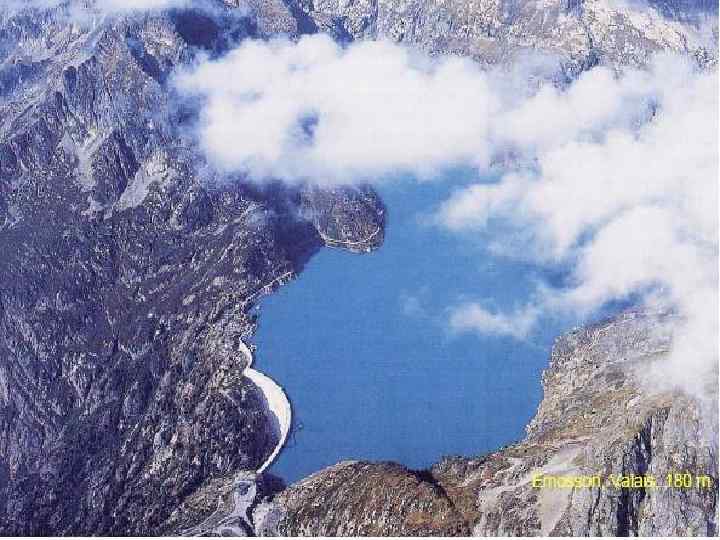

15/64 LES BARRAGES

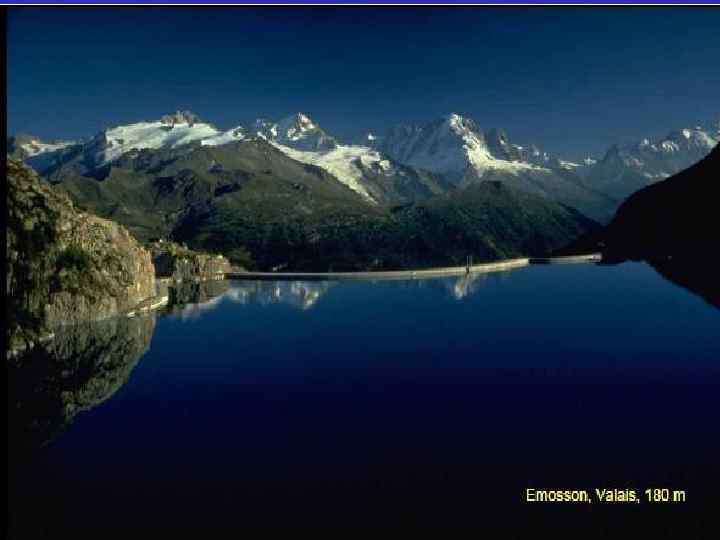

16/64 LES BARRAGES

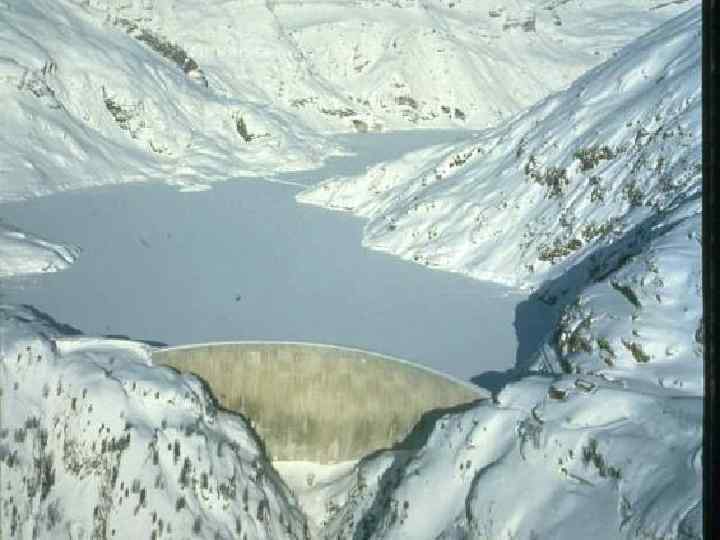

17/64 LES BARRAGES

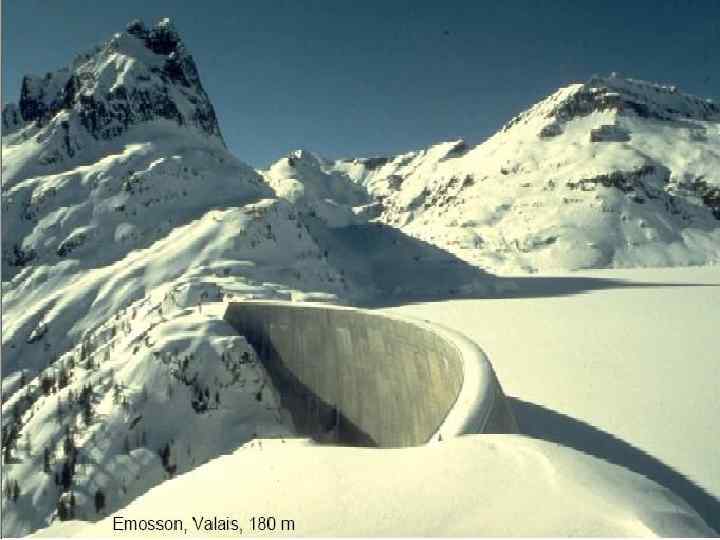

18/64 LES BARRAGES

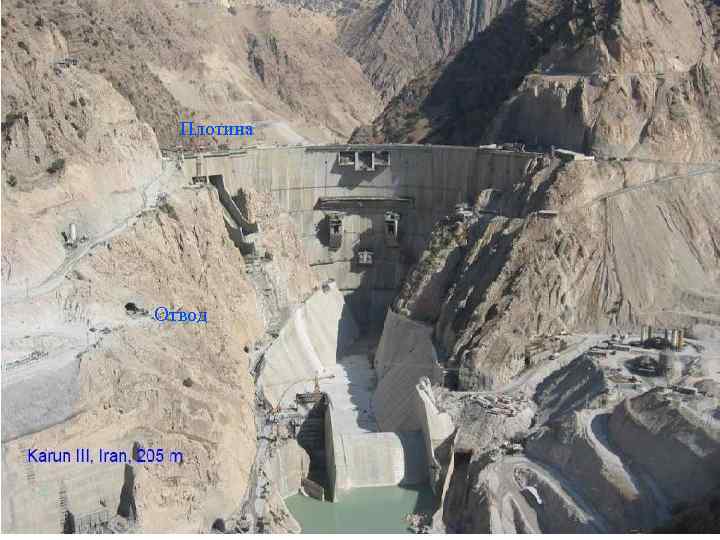

Плотина Отвод 19/64 LES BARRAGES

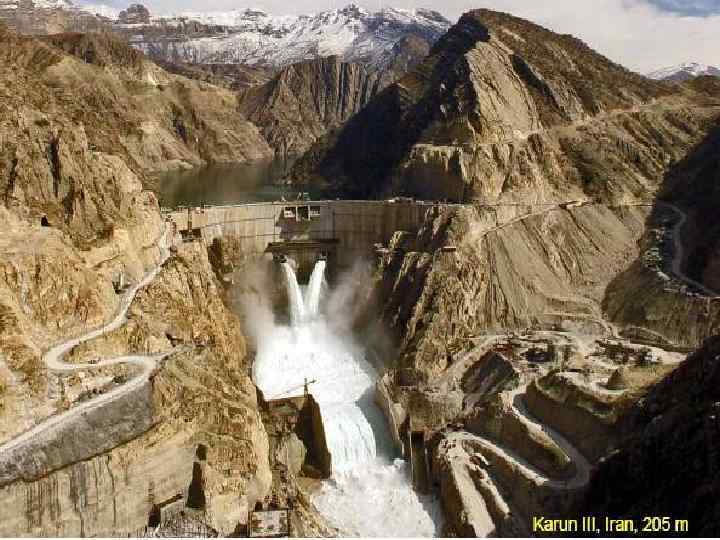

20/64 LES BARRAGES

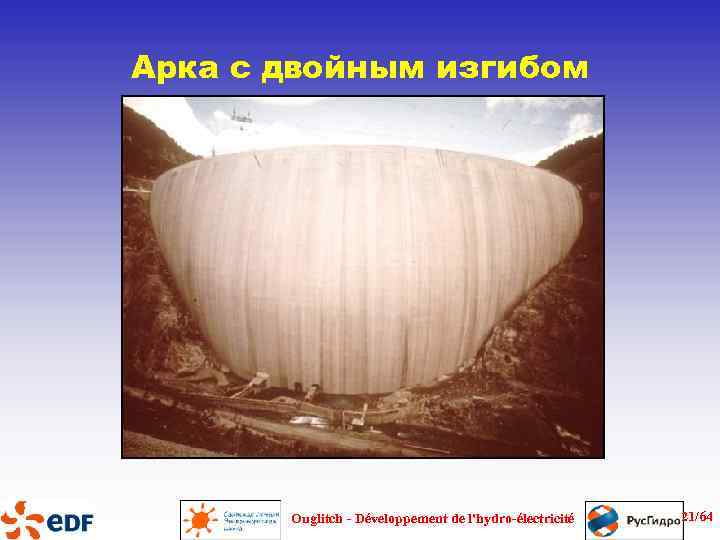

Арка с двойным изгибом Ouglitch - Développement de l'hydro-électricité 21/64

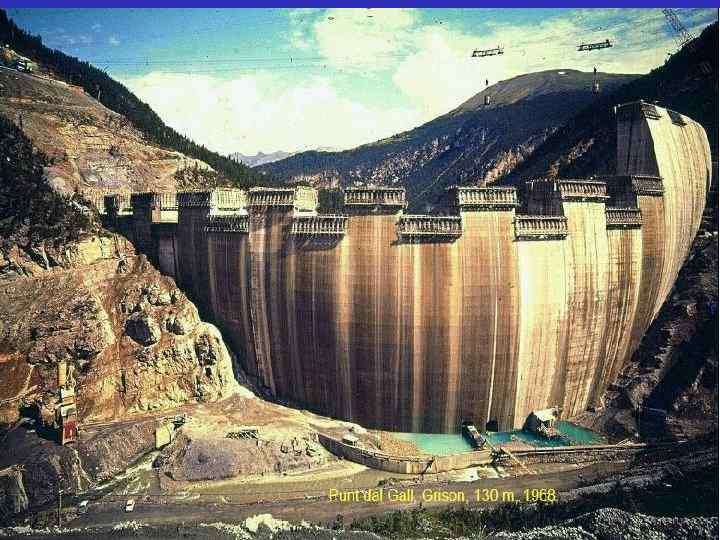

22/64 LES BARRAGES

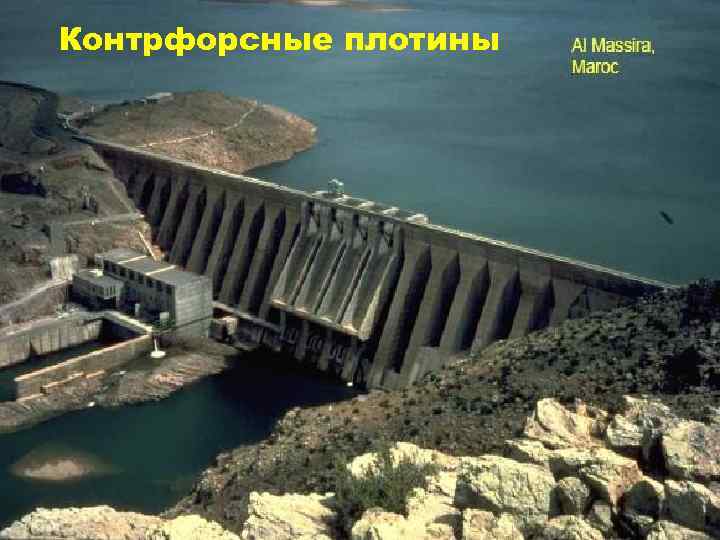

Контрфорсные плотины 23/64 LES BARRAGES
Контрфорсные плотины 24/64 LES BARRAGES

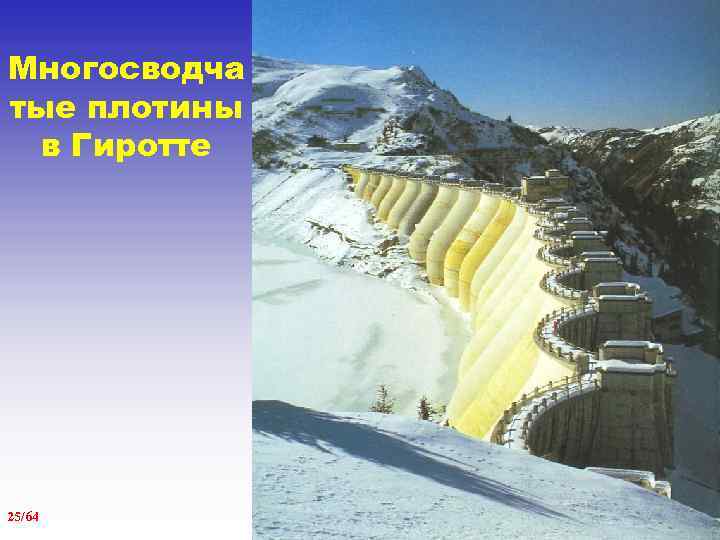

Многосводча тые плотины в Гиротте 25/64 LES BARRAGES

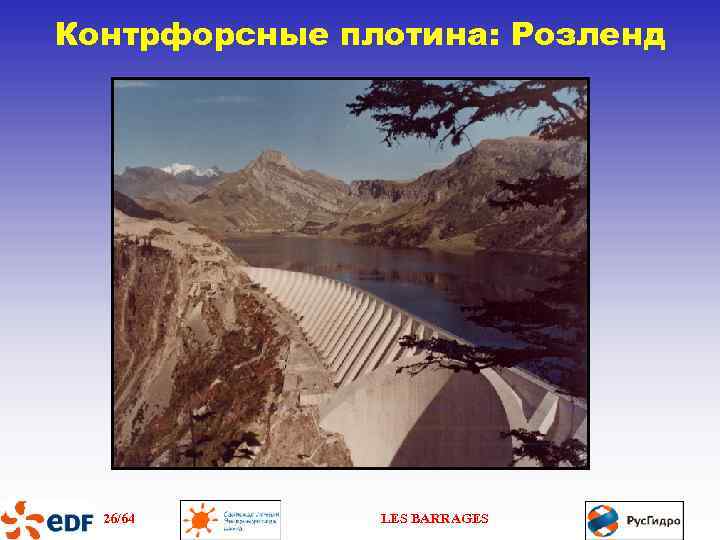

Контрфорсные плотина: Розленд 26/64 LES BARRAGES

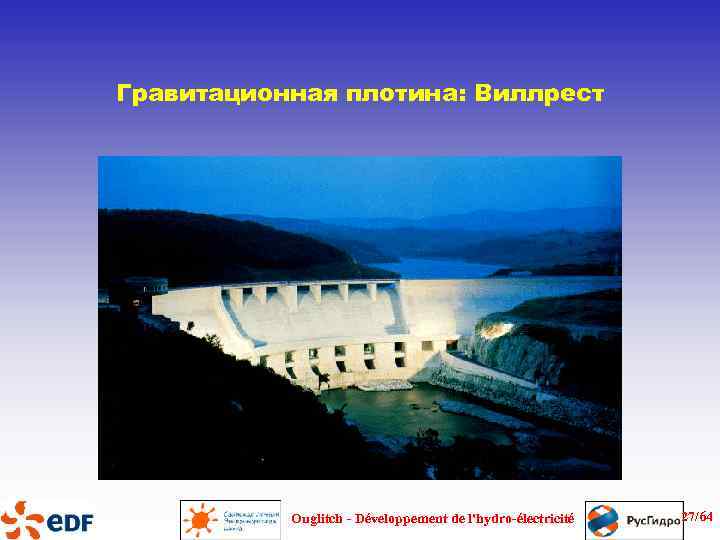

Гравитационная плотина: Виллрест Ouglitch - Développement de l'hydro-électricité 27/64

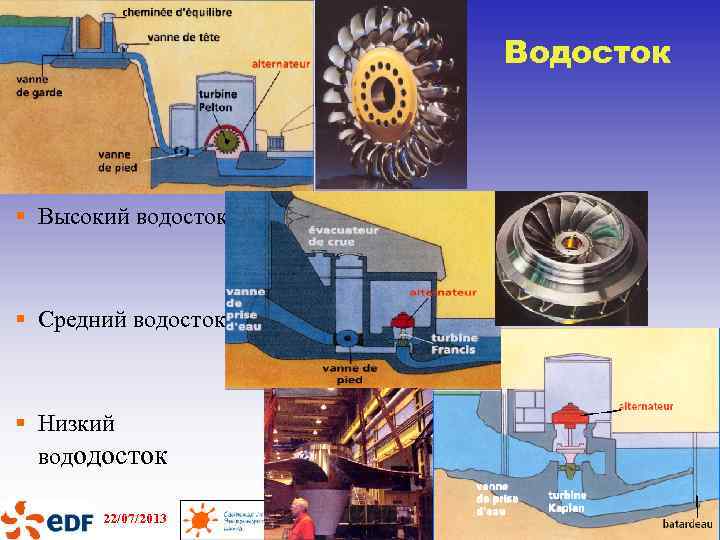

Водосток § Высокий водосток § Средний водосток § Низкий вододосток 22/07/2013 Ouglitch - Développement de l'hydro-électricité 28

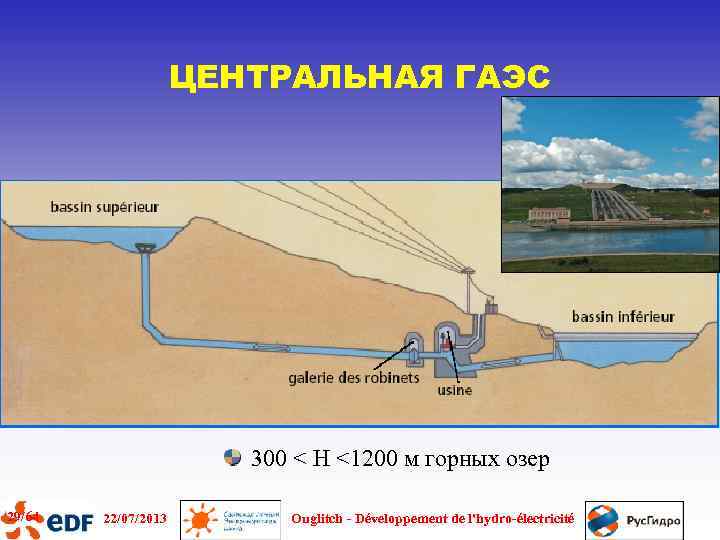

ЦЕНТРАЛЬНАЯ ГАЭС 300 < H <1200 м горных озер 29/64 22/07/2013 Ouglitch - Développement de l'hydro-électricité

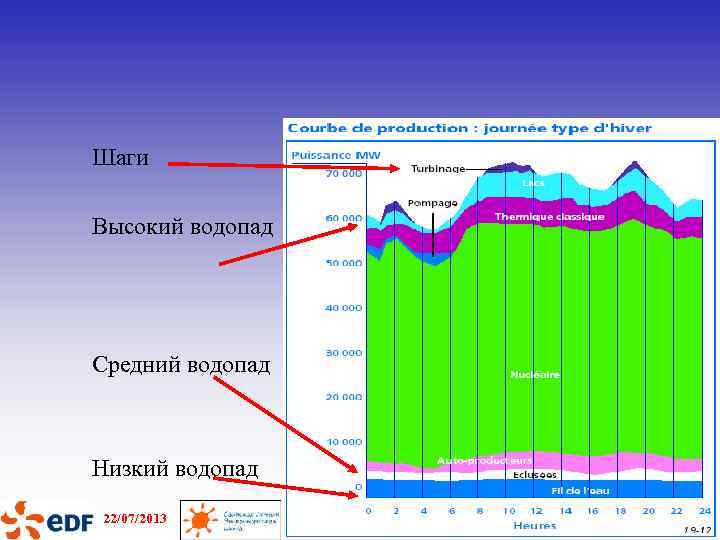

Шаги Высокий водопад Средний водопад Низкий водопад 22/07/2013 30/64 Ouglitch - Développement de l'hydro-électricité

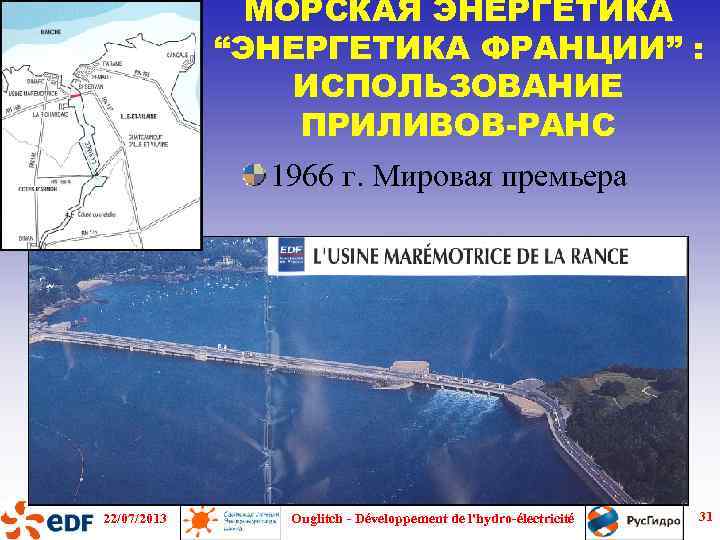

МОРСКАЯ ЭНЕРГЕТИКА “ЭНЕРГЕТИКА ФРАНЦИИ” : ИСПОЛЬЗОВАНИЕ ПРИЛИВОВ-РАНС 1966 г. Мировая премьера 22/07/2013 Ouglitch - Développement de l'hydro-électricité 31

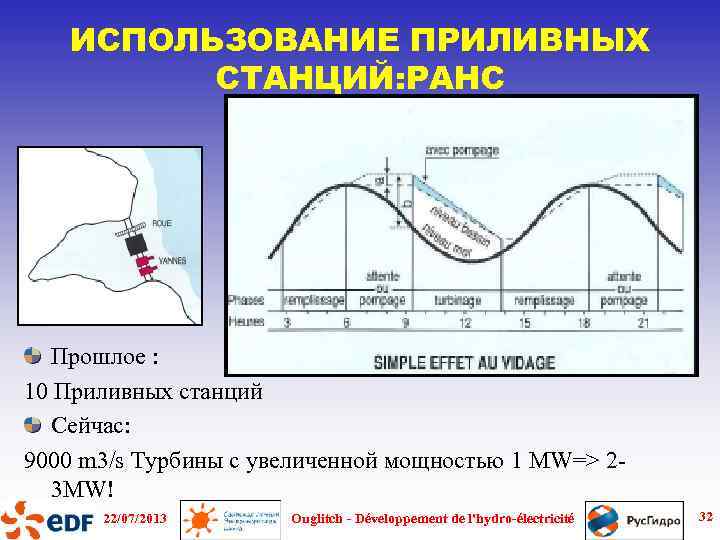

ИСПОЛЬЗОВАНИЕ ПРИЛИВНЫХ СТАНЦИЙ: РАНС Прошлое : 10 Приливных станций Сейчас: 9000 m 3/s Турбины с увеличенной мощностью 1 MW=> 23 MW! 22/07/2013 Ouglitch - Développement de l'hydro-électricité 32

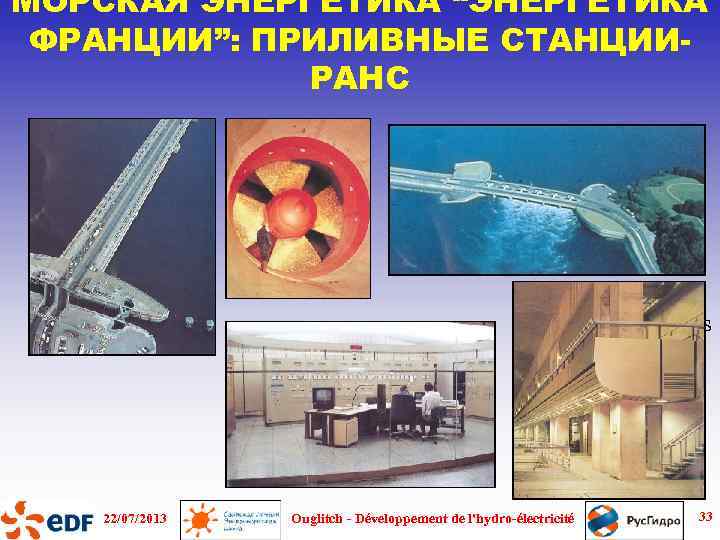

МОРСКАЯ ЭНЕРГЕТИКА “ЭНЕРГЕТИКА ФРАНЦИИ”: ПРИЛИВНЫЕ СТАНЦИИРАНС Les ouvrages 22/07/2013 Ouglitch - Développement de l'hydro-électricité 33

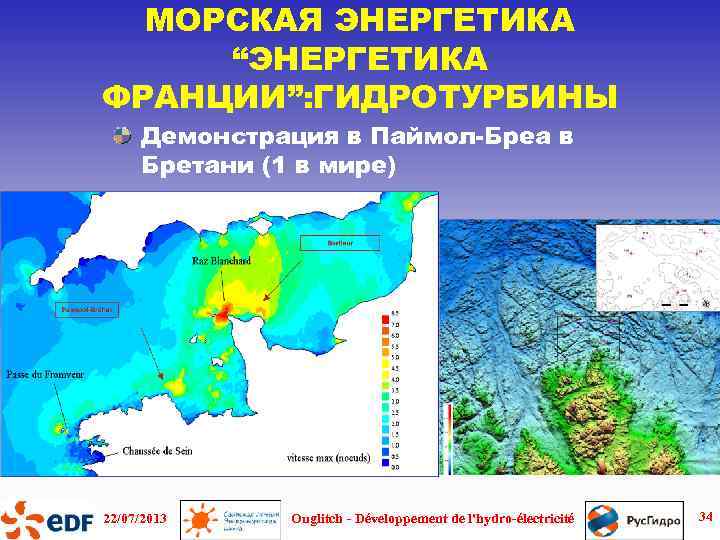

МОРСКАЯ ЭНЕРГЕТИКА “ЭНЕРГЕТИКА ФРАНЦИИ”: ГИДРОТУРБИНЫ Демонстрация в Паймол-Бреа в Бретани (1 в мире) 22/07/2013 Ouglitch - Développement de l'hydro-électricité 34

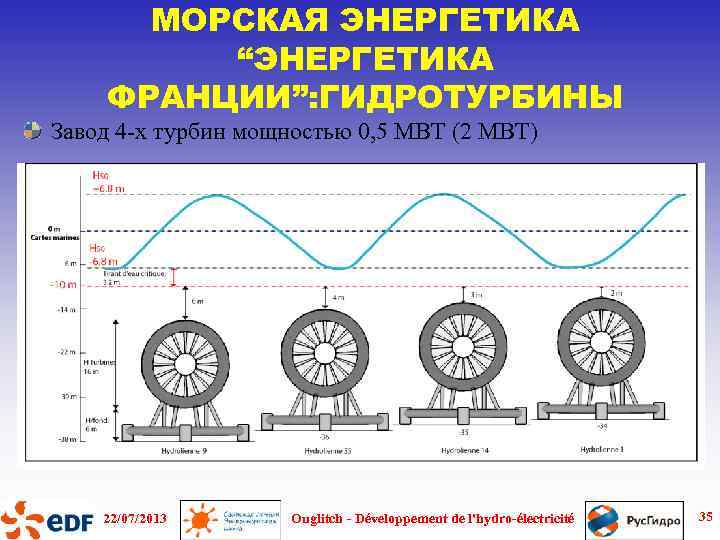

МОРСКАЯ ЭНЕРГЕТИКА “ЭНЕРГЕТИКА ФРАНЦИИ”: ГИДРОТУРБИНЫ Завод 4 -х турбин мощностью 0, 5 МВТ (2 МВТ) 22/07/2013 Ouglitch - Développement de l'hydro-électricité 35
МОРСКАЯ ЭНЕРГЕТИКА “ЭНЕРГЕТИКА ФРАНЦИИ”: ГИДРОТУРБИНЫ Установленная скорость турбин равна 2, 5 м/с 22/07/2013 Ouglitch - Développement de l'hydro-électricité 36

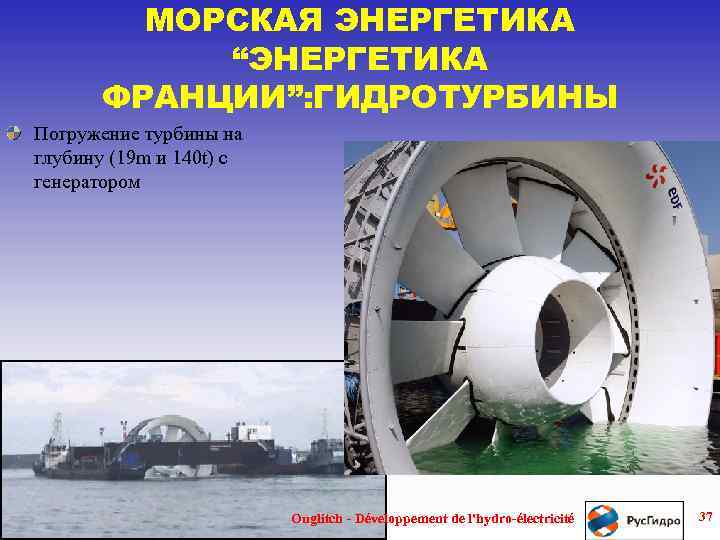

МОРСКАЯ ЭНЕРГЕТИКА “ЭНЕРГЕТИКА ФРАНЦИИ”: ГИДРОТУРБИНЫ Погружение турбины на глубину (19 m и 140 t) с генератором 22/07/2013 Ouglitch - Développement de l'hydro-électricité 37
22/07/2013 Ouglitch - Développement de l'hydro-électricité 38
Викторина! 22/07/2013 Ouglitch - Développement de l'hydro-électricité 39

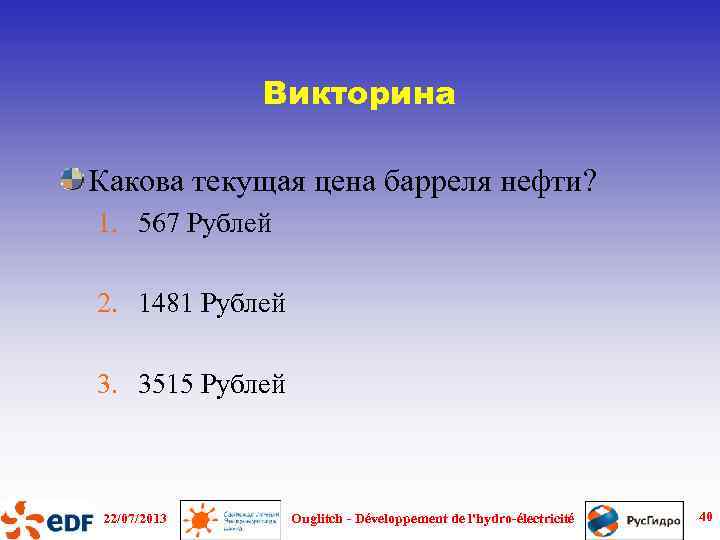

Викторина Какова текущая цена барреля нефти? 1. 567 Рублей 2. 1481 Рублей 3. 3515 Рублей 22/07/2013 Ouglitch - Développement de l'hydro-électricité 40

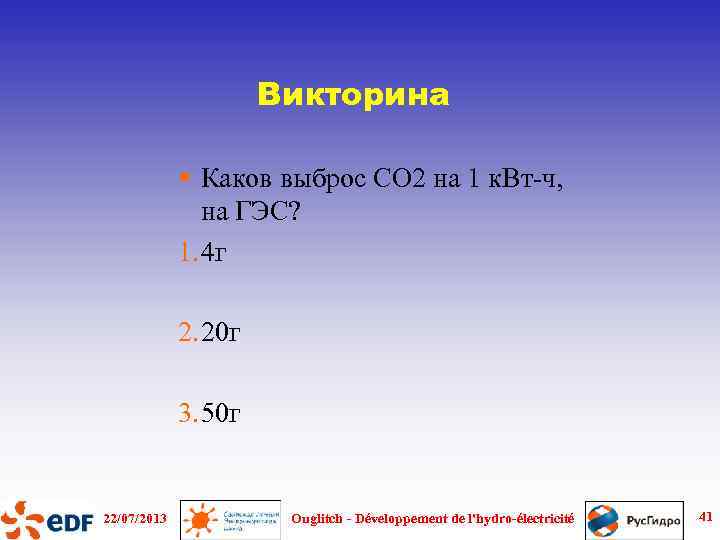

Викторина § Каков выброс CO 2 на 1 к. Вт-ч, на ГЭС? 1. 4 г 2. 20 г 3. 50 г 22/07/2013 Ouglitch - Développement de l'hydro-électricité 41

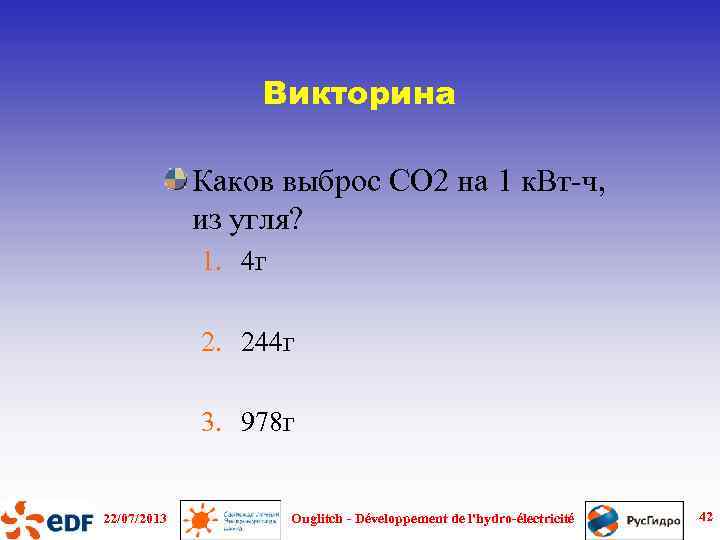

Викторина Каков выброс CO 2 на 1 к. Вт-ч, из угля? 1. 4 г 2. 244 г 3. 978 г 22/07/2013 Ouglitch - Développement de l'hydro-électricité 42
Путь к устойчивому развитию 22/07/2013 Ouglitch - Développement de l'hydro-électricité 43
Задача: биоразнообразие 22/07/2013 44 Ouglitch - Développement de l'hydro-électricité
ЗАДАЧА : СОХРАНЕНИЕ ВОДЫ 22/07/2013 45 Ouglitch - Développement de l'hydro-électricité
ВОПРОС: конец ископаемого топлива 22/07/2013 46 Ouglitch - Développement de l'hydro-électricité
ВОПРОС: изменение климата 22/07/2013 47 Ouglitch - Développement de l'hydro-électricité
ВОПРОС: нехватка ресурсов 22/07/2013 Ouglitch - Développement de l'hydro-électricité 48

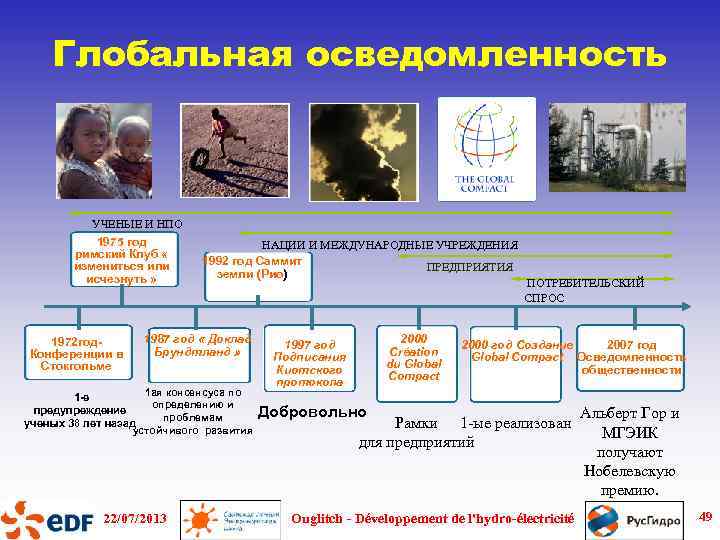

Глобальная осведомленность УЧЕНЫЕ И НПО 1975 год римский Клуб « измениться или исчезнуть » 1972 год. Конференции в Стокгольме НАЦИИ И МЕЖДУНАРОДНЫЕ УЧРЕЖДЕНИЯ 1992 год Саммит ПРЕДПРИЯТИЯ земли (Рио) 1987 год « Доклад Брундтланд » 1 ая консенсуса по 1 -е определению и предупреждение проблемам ученых 38 лет назад устойчивого развития 22/07/2013 2000 Création du Global Compact 1997 год Подписания Киотского протокола ПОТРЕБИТЕЛЬСКИЙ СПРОС 2000 год Создание 2007 год Global Compact Осведомленность общественности Добровольно Рамки 1 -ые реализован для предприятий Ouglitch - Développement de l'hydro-électricité Альберт Гор и МГЭИК получают Нобелевскую премию. 49
Устойчивое развитие « Развитие, которое удовлетворяет потребности нынешнего поколения без ущерба для возможности будущих поколений удовлетворять свои собственные. » 22/07/2013 Ouglitch - Développement de l'hydro-électricité 50
ВЫЗОВ МИРОВОЙ ЭЛЕКТРОЭНЕРГИИ «Можно ли увеличить производство электроэнергии в мире 20000 млрд. к. Вт-ч/год до 100000 млрд. к. Вт-ч/год в связи с сокращением производства ископаемых видов топлива ? » 22/07/2013 Ouglitch - Développement de l'hydro-électricité 51

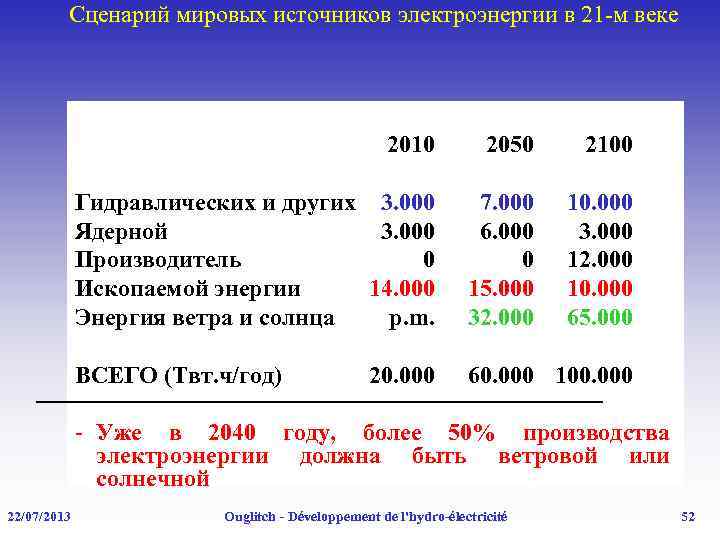

Сценарий мировых источников электроэнергии в 21 -м веке 2010 2050 2100 Гидравлических и других 3. 000 Ядерной 3. 000 Производитель 0 Ископаемой энергии 14. 000 Энергия ветра и солнца p. m. 7. 000 6. 000 0 15. 000 32. 000 10. 000 3. 000 12. 000 10. 000 65. 000 ВСЕГО (Твт. ч/год) 60. 000 100. 000 20. 000 - Уже в 2040 году, более 50% производства электроэнергии должна быть ветровой или солнечной 22/07/2013 Ouglitch - Développement de l'hydro-électricité 52

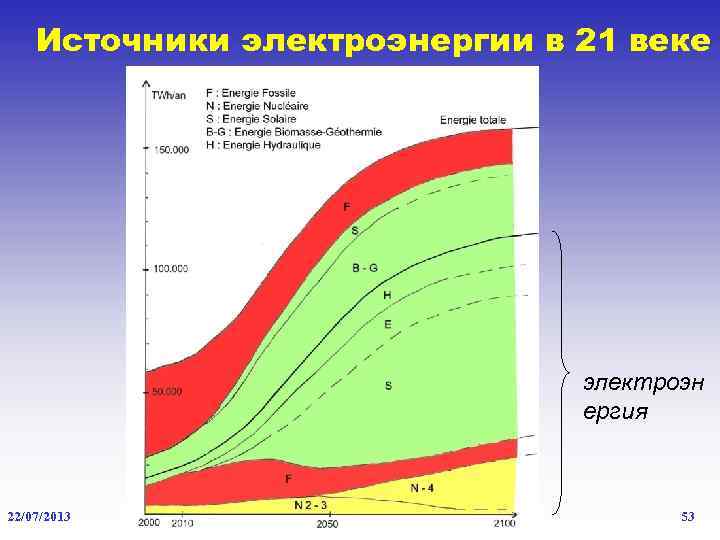

Источники электроэнергии в 21 веке электроэн ергия 22/07/2013 Ouglitch - Développement de l'hydro-électricité 53

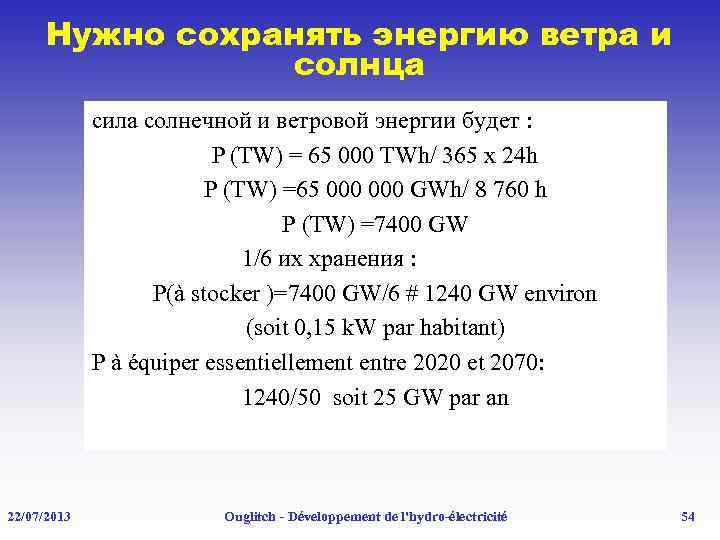

Нужно сохранять энергию ветра и солнца сила солнечной и ветровой энергии будет : P (TW) = 65 000 TWh/ 365 x 24 h P (TW) =65 000 GWh/ 8 760 h P (TW) =7400 GW 1/6 их хранения : P(à stocker )=7400 GW/6 # 1240 GW environ (soit 0, 15 k. W par habitant) P à équiper essentiellement entre 2020 et 2070: 1240/50 soit 25 GW par an 22/07/2013 Ouglitch - Développement de l'hydro-électricité 54

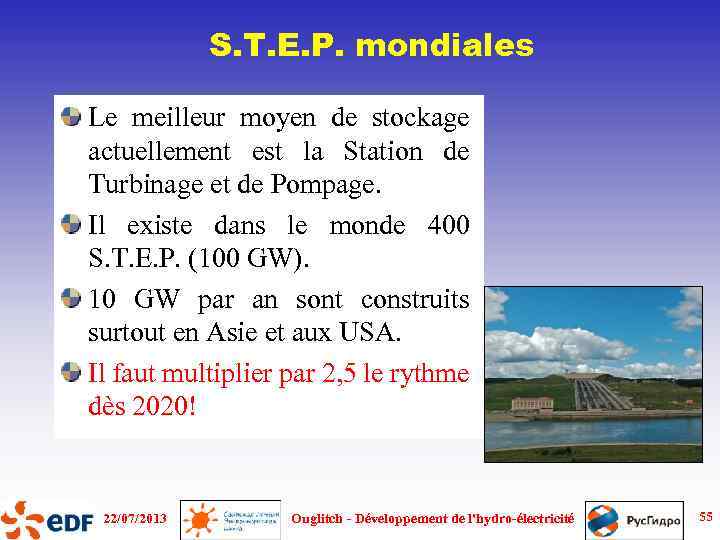

S. T. E. P. mondiales Le meilleur moyen de stockage actuellement est la Station de Turbinage et de Pompage. Il existe dans le monde 400 S. T. E. P. (100 GW). 10 GW par an sont construits surtout en Asie et aux USA. Il faut multiplier par 2, 5 le rythme dès 2020! 22/07/2013 Ouglitch - Développement de l'hydro-électricité 55

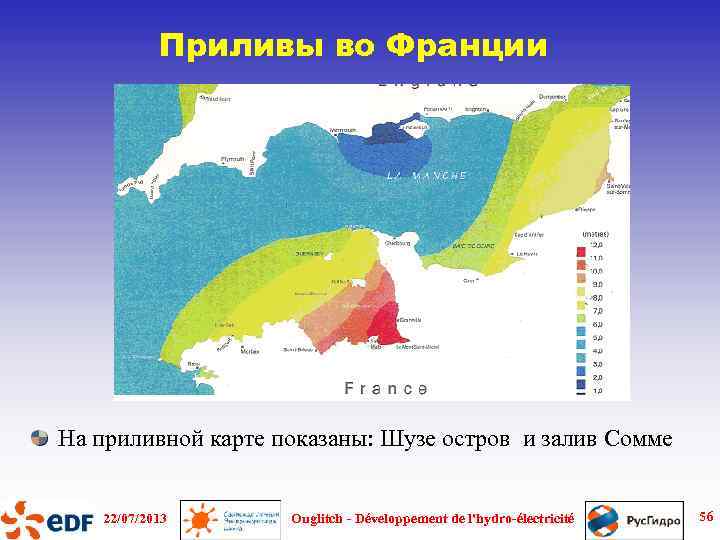

Приливы во Франции На приливной карте показаны: Шузе остров и залив Сомме 22/07/2013 Ouglitch - Développement de l'hydro-électricité 56

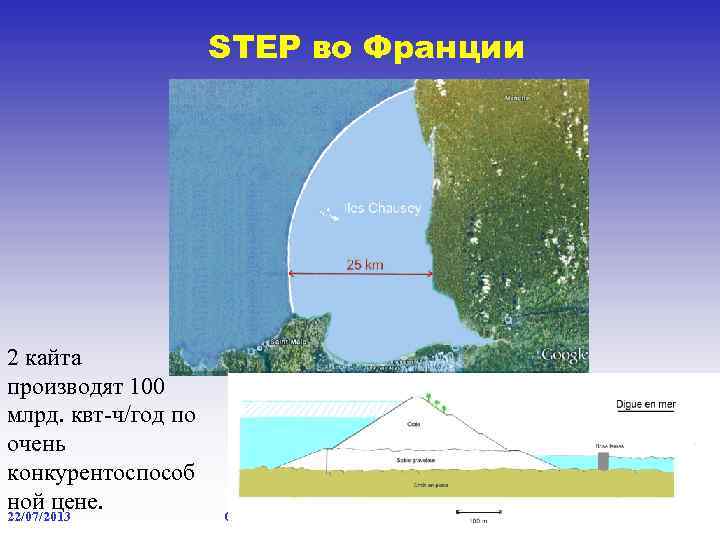

STEP во Франции 2 кайта производят 100 млрд. квт-ч/год по очень конкурентоспособ ной цене. 22/07/2013 Ouglitch - Développement de l'hydro-électricité 57
Изменение климата 22/07/2013 58 Ouglitch - Développement de l'hydro-électricité
Изменение климата Например, (Шамони) : отступление ледника 1990 2001 2008 22/07/2013 Ouglitch - Développement de l'hydro-électricité 59

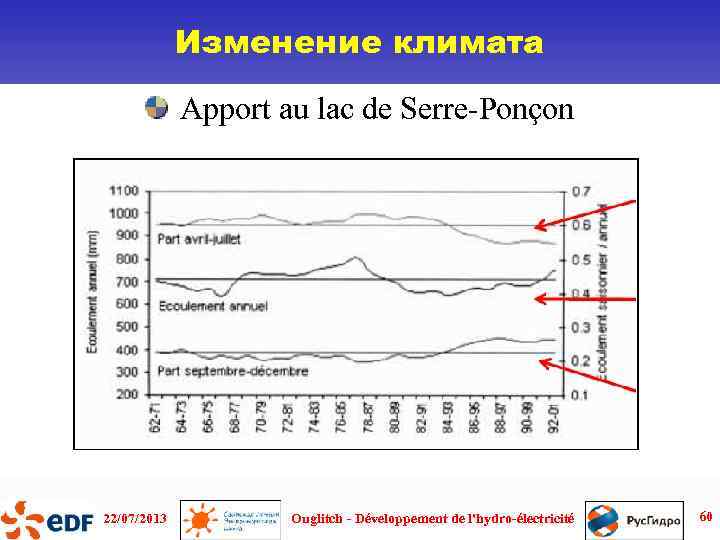

Изменение климата Apport au lac de Serre-Ponçon 22/07/2013 Ouglitch - Développement de l'hydro-électricité 60

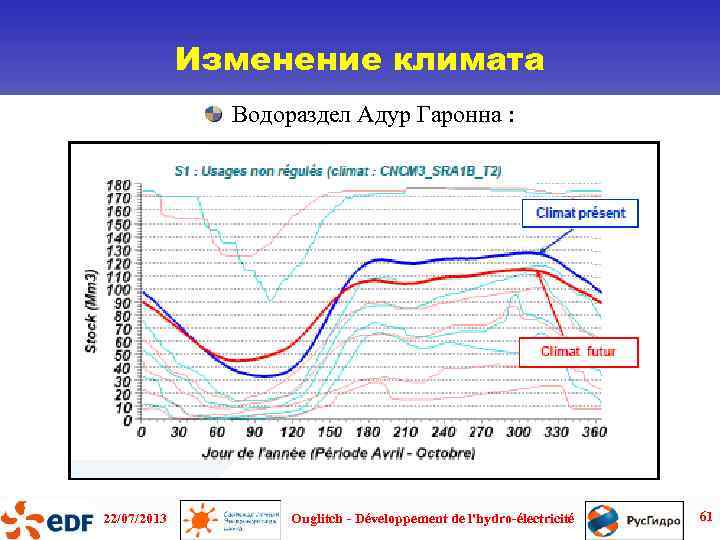

Изменение климата Водораздел Адур Гаронна : 22/07/2013 Ouglitch - Développement de l'hydro-électricité 61

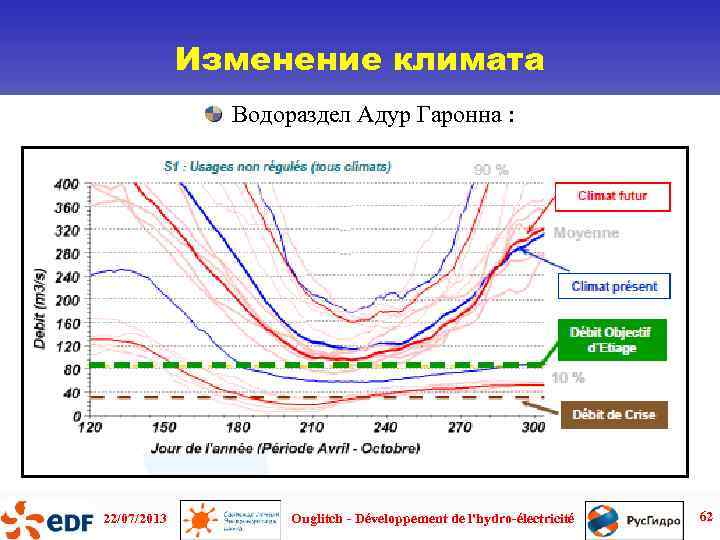

Изменение климата Водораздел Адур Гаронна : 22/07/2013 Ouglitch - Développement de l'hydro-électricité 62

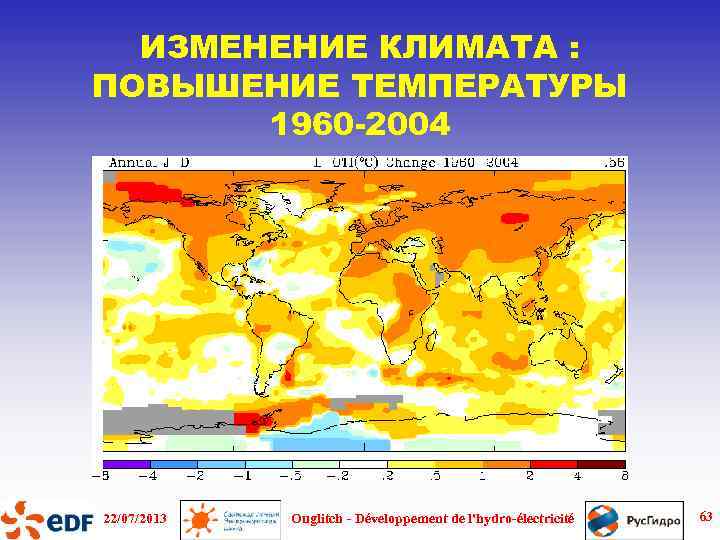

ИЗМЕНЕНИЕ КЛИМАТА : ПОВЫШЕНИЕ ТЕМПЕРАТУРЫ 1960 -2004 22/07/2013 Ouglitch - Développement de l'hydro-électricité 63

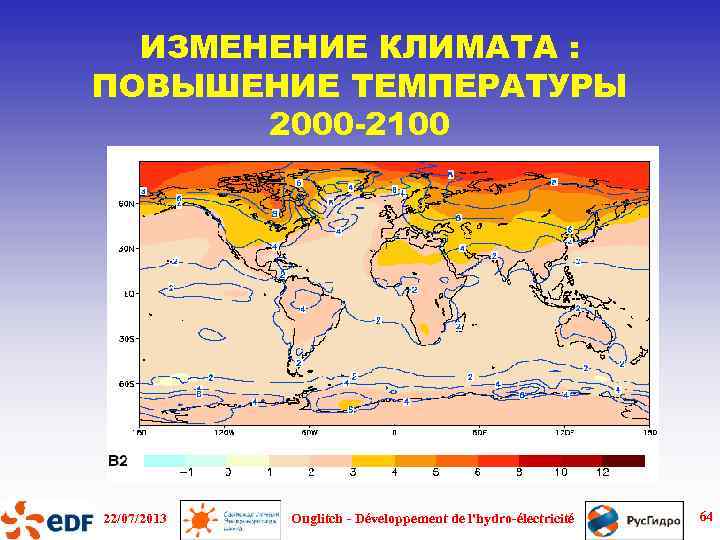

ИЗМЕНЕНИЕ КЛИМАТА : ПОВЫШЕНИЕ ТЕМПЕРАТУРЫ 2000 -2100 22/07/2013 Ouglitch - Développement de l'hydro-électricité 64

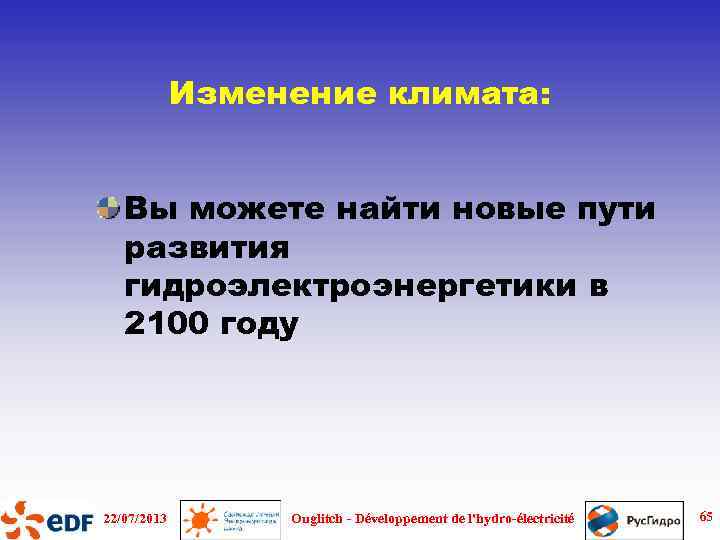

Изменение климата: Вы можете найти новые пути развития гидроэлектроэнергетики в 2100 году 22/07/2013 Ouglitch - Développement de l'hydro-électricité 65
