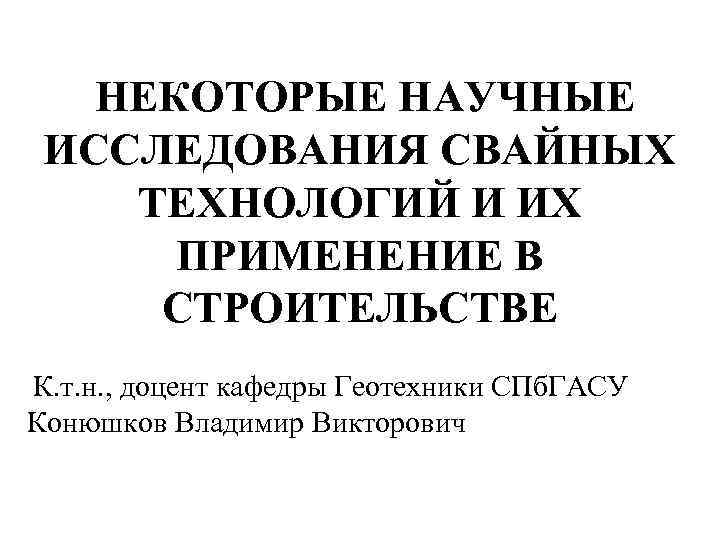

НЕКОТОРЫЕ НАУЧНЫЕ ИССЛЕДОВАНИЯ СВАЙНЫХ ТЕХНОЛОГИЙ И

НЕКОТОРЫЕ НАУЧНЫЕ ИССЛЕДОВАНИЯ СВАЙНЫХ ТЕХНОЛОГИЙ И ИХ ПРИМЕНЕНИЕ В СТРОИТЕЛЬСТВЕ К. т. н. , доцент кафедры Геотехники СПб. ГАСУ Конюшков Владимир Викторович

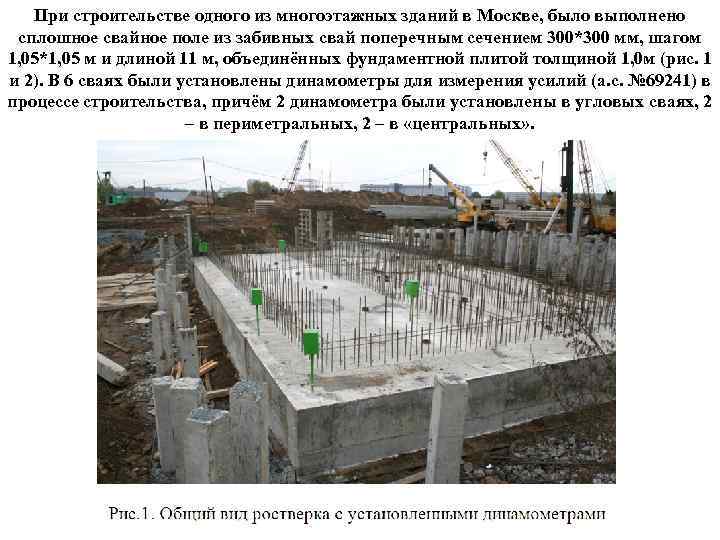

При строительстве одного из многоэтажных зданий в Москве, было выполнено сплошное свайное поле из забивных свай поперечным сечением 300*300 мм, шагом 1, 05*1, 05 м и длиной 11 м, объединённых фундаментной плитой толщиной 1, 0 м (рис. 1 и 2). В 6 сваях были установлены динамометры для измерения усилий (а. с. № 69241) в процессе строительства, причём 2 динамометра были установлены в угловых сваях, 2 – в периметральных, 2 – в «центральных» .

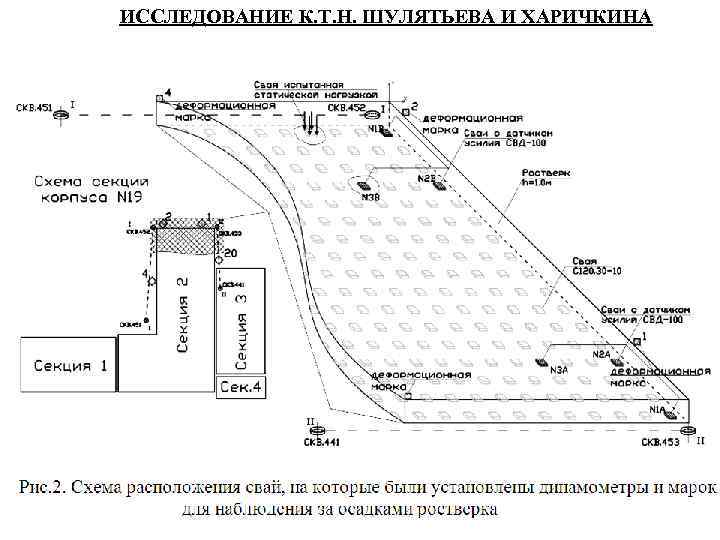

ИССЛЕДОВАНИЕ К. Т. Н. ШУЛЯТЬЕВА И ХАРИЧКИНА

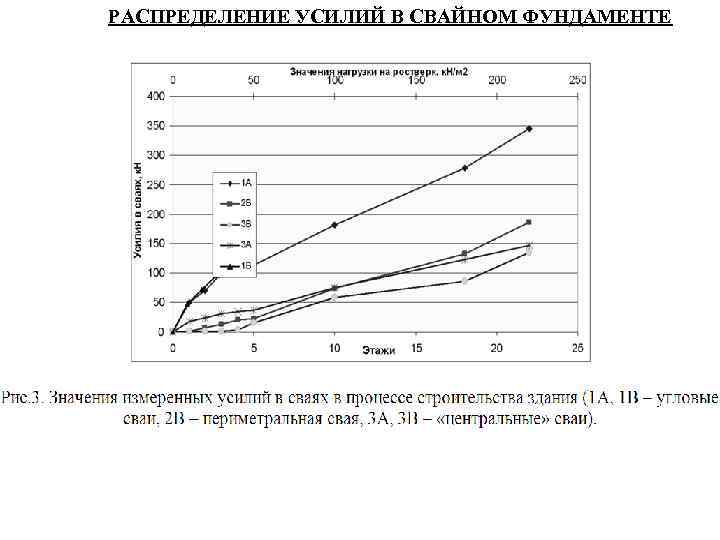

РАСПРЕДЕЛЕНИЕ УСИЛИЙ В СВАЙНОМ ФУНДАМЕНТЕ

Влияние гибкости, ширины фундамента и величины нагрузки на распределение напряжений в грунте

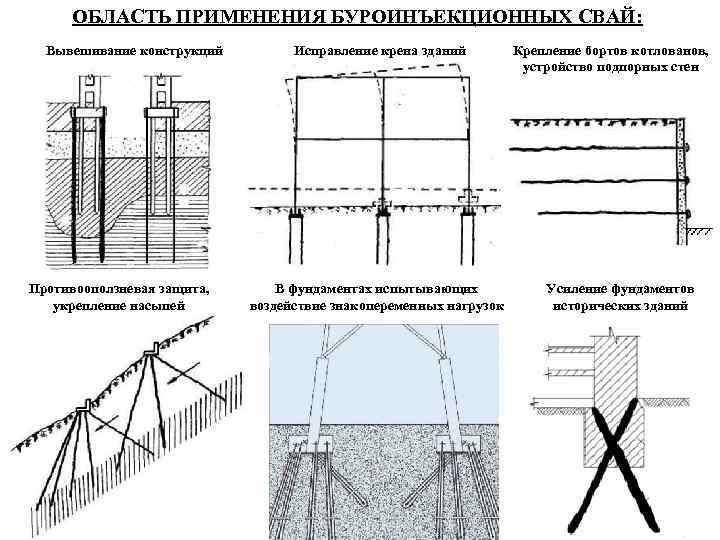

ОБЛАСТЬ ПРИМЕНЕНИЯ БУРОИНЪЕКЦИОННЫХ СВАЙ: Вывешивание конструкций Исправление крена зданий Крепление бортов котлованов, устройство подпорных стен Противооползневая защита, В фундаментах испытывающих Усиление фундаментов укрепление насыпей воздействие знакопеременных нагрузок исторических зданий

ТЕХНОЛОГИИ ИЗГОТОВЛЕНИЯ БУРОИНЪЕКЦИОННЫХ СВАЙ: Технология проходного шнека Технология обсадной трубы I - бурение скважины, II - установка армокаркаса, III - бетонирование сваи; I - бурение скважины; II, VI - установка армокаркаса; III, V - бетонирование 1 - буровой став, 2 - армокаркас, 3 - инъекционный шланг, 4 - готовая свая, сваи; IV - опрессовка скважины и извлечение (установка) обсадных труб 5 - бункер для выбуренного грунта, 6 - бункер для бетона, 7 - "дыхательная" (1 - обсадные трубы; 2 - армокаркас; 3 - инъекционная труба; трубка 4 - оголовок со штуцером; 5 - шланг растворонасоса; 6 - готовая свая) Технология глинистого раствора Технология свай Titan I - бурение скважин шарошечным долотом; II - установка арматурного каркаса; III- установка инъекционной трубы и заполнение скважины раствором: IV - установка тампона и опрессовка скважины с забоя: IVа - опрессовка скважины с устья (1 - буровой став 2 - армокаркас; 3 - инъекционная труба; 4 – бетонный пол; 5 - устьевой лоток; 6 - тампон с сальником; 7 - уширенная часть сваи; 8 - готовая свая) I - бурение скважины буровой штангой и одновременной промывкой цементным или полимерным раствором; II - подача бетонной смеси в скважину через буровую штангу; III – опрессовка бетонной смеси под давлением 0, 4 -0, 6 МПа.

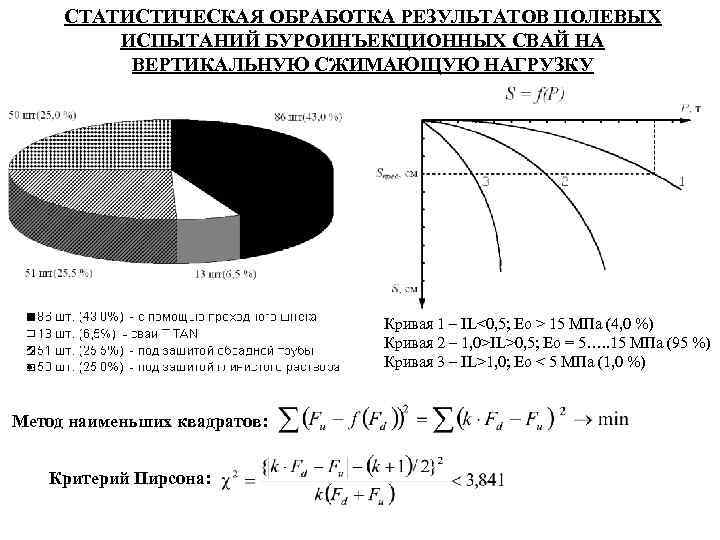

СТАТИСТИЧЕСКАЯ ОБРАБОТКА РЕЗУЛЬТАТОВ ПОЛЕВЫХ ИСПЫТАНИЙ БУРОИНЪЕКЦИОННЫХ СВАЙ НА ВЕРТИКАЛЬНУЮ СЖИМАЮЩУЮ НАГРУЗКУ Кривая 1 – IL<0, 5; Ео > 15 МПа (4, 0 %) Кривая 2 – 1, 0>IL>0, 5; Ео = 5…. . 15 МПа (95 %) Кривая 3 – IL>1, 0; Ео < 5 МПа (1, 0 %) Метод наименьших квадратов: Критерий Пирсона:

ГИСТОГРАММЫ ОТНОШЕНИЯ ФАКТИЧЕСКОЙ НЕСУЩЕЙ СПОСОБНОСТИ К РАСЧЕТНОЙ

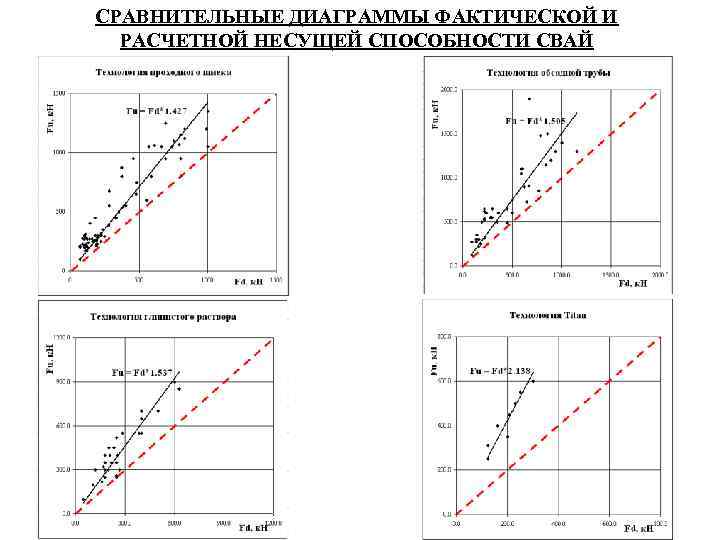

СРАВНИТЕЛЬНЫЕ ДИАГРАММЫ ФАКТИЧЕСКОЙ И РАСЧЕТНОЙ НЕСУЩЕЙ СПОСОБНОСТИ СВАЙ

ОСНОВНЫЕ СТАТИСТИЧЕСКИЕ ПОКАЗАТЕЛИ Fфакт/Fрасч

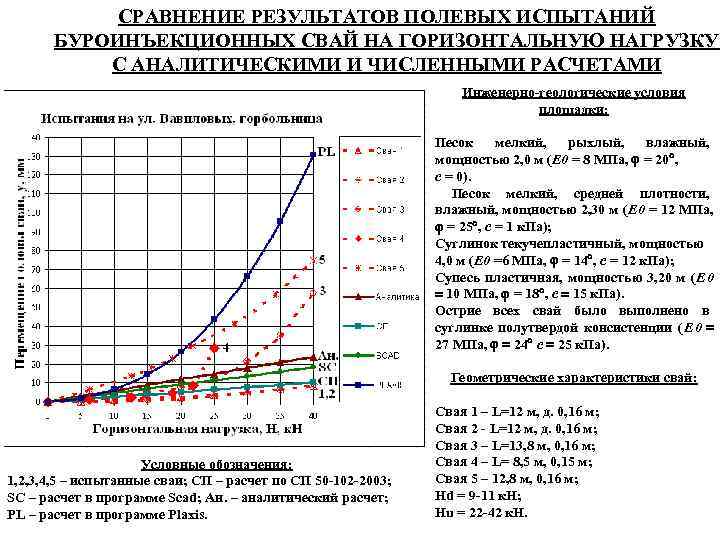

СРАВНЕНИЕ РЕЗУЛЬТАТОВ ПОЛЕВЫХ ИСПЫТАНИЙ БУРОИНЪЕКЦИОННЫХ СВАЙ НА ГОРИЗОНТАЛЬНУЮ НАГРУЗКУ С АНАЛИТИЧЕСКИМИ И ЧИСЛЕННЫМИ РАСЧЕТАМИ Инженерно-геологические условия площадки: Песок мелкий, рыхлый, влажный, мощностью 2, 0 м (E 0 = 8 МПа, = 20 , c = 0). Песок мелкий, средней плотности, влажный, мощностью 2, 30 м (E 0 = 12 МПа, = 25 , c = 1 к. Па); Суглинок текучепластичный, мощностью 4, 0 м (E 0 =6 МПа, = 14 , c = 12 к. Па); Супесь пластичная, мощностью 3, 20 м (E 0 10 МПа, = 18 , c 15 к. Па). Острие всех свай было выполнено в суглинке полутвердой консистенции ( E 0 27 МПа, 24 c 25 к. Па). Геометрические характеристики свай: Свая 1 – L=12 м, д. 0, 16 м; Свая 2 - L=12 м, д. 0, 16 м; Свая 3 – L=13, 8 м, 0, 16 м; Условные обозначения: Свая 4 – L= 8, 5 м, 0, 15 м; 1, 2, 3, 4, 5 – испытанные сваи; СП – расчет по СП 50 -102 -2003; Свая 5 – 12, 8 м, 0, 16 м; SC – расчет в программе Scad; Ан. – аналитический расчет; Hd = 9 -11 к. Н; PL – расчет в программе Plaxis. Hu = 22 -42 к. Н.

АНАЛИЗ РЕЗУЛЬТАТОВ ПОЛЕВОГО ИСПЫТАНИЯ НАКЛОННОЙ БУРОИНЪЕКЦИОННОЙ СВАИ НА ВЕРТИКАЛЬНУЮ НАГРУЗКУ Инженерно-геологические условия площадки: Насыпной грунт мощностью 2, 0 м. Песок средней крупности мощностью 0, 8 м (E 0 = 12 МПа, = 28 , c = 0). Супесь пластичная мощностью 1, 4 м (E 0 = 7 МПа, = 19 , c = 10 к. Па). Песок пылеватый водонасыщенный мощностью 0, 5 м (E 0 = 10 МПа, = 25 , c = 1 к. Па). Супесь пластичная мощностью 2, 8 м (E 0 = 9 МПа, = 20 , c = 12 к. Па). Суглинок пылеватый ленточный текучий мощностью 8, 0 м (E 0 = 9 МПа, = 12 , c = 14 к. Па). Острие всех свай выполнено в суглинке тугопластичном, с гравием, галькой (E 0 = 18 МПа, = 22 , c = 28 к. Па). Геометрические характеристики свай: Вертикальные сваи 1, 2: L=16, 5 м, д. 0, 132 м; Свая 3 с углом наклона 8 град. : L=16, 5 м, д. 0, 132 м; Fd = 180 к. Н; Fu = 400 к. Н.

РЕКОНСТРУКЦИЯ ЖИЛОГО ЗДАНИЯ РАСПОЛОЖЕННОГО НА ЛИТЕЙНОМ ПРОСПЕКТЕ Д. 24 Фундаменты здания были усилены буроинъекционными сваями с углом наклона 19 градусов, длиной 17 м, диаметром 0, 151 м с шагом 0, 75 м, Fd = 200 к. Н, FRm = 106 к. Н. Инженерно-геологические условия площадки

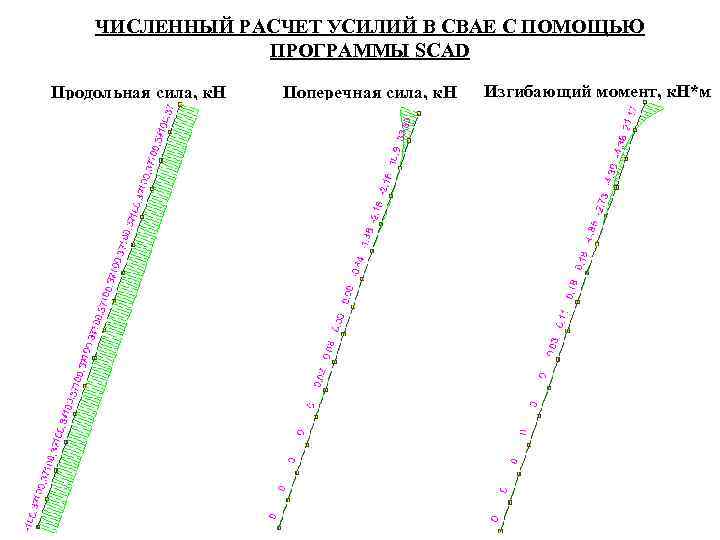

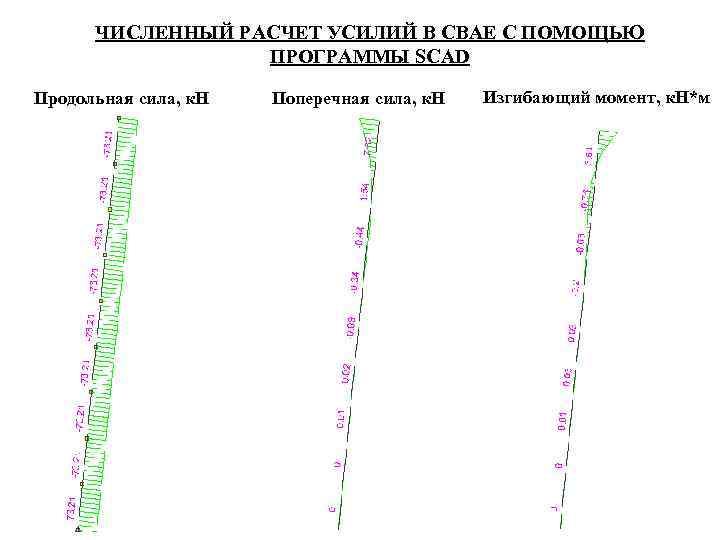

ЧИСЛЕННЫЙ РАСЧЕТ УСИЛИЙ В СВАЕ С ПОМОЩЬЮ ПРОГРАММЫ SCAD Продольная сила, к. Н Поперечная сила, к. Н Изгибающий момент, к. Н*м

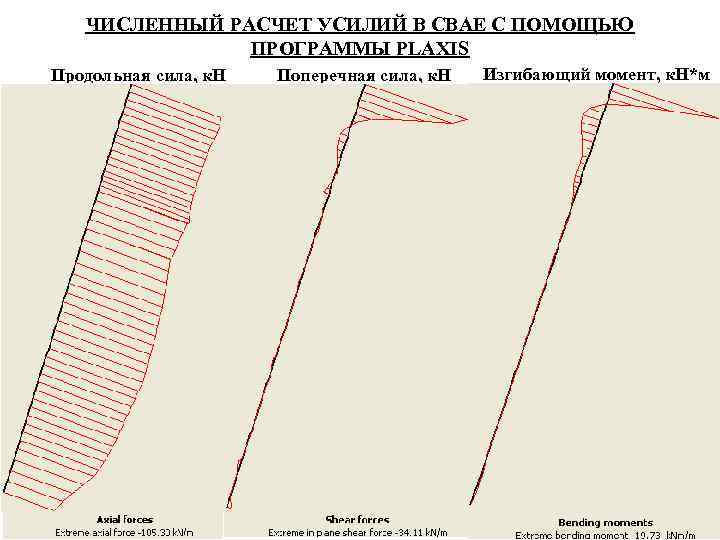

ЧИСЛЕННЫЙ РАСЧЕТ УСИЛИЙ В СВАЕ С ПОМОЩЬЮ ПРОГРАММЫ PLAXIS Продольная сила, к. Н Поперечная сила, к. Н Изгибающий момент, к. Н*м

РЕКОНСТРУКЦИЯ КИНОТЕАТРА «ЛЕНИНГРАД» РАСПОЛОЖЕННОГО НА УЛ. ПОТЕМКИНСКОЙ Д. 4 Фундаменты здания были усилены буроинъекционными сваями с углом наклона 5 градусов, длиной 10 м, диаметром 0, 151 м с шагом 1, 0 м, Fd = 75 к. Н, FRm = 106 к. Н. Инженерно-геологические условия площадки

ЧИСЛЕННЫЙ РАСЧЕТ УСИЛИЙ В СВАЕ С ПОМОЩЬЮ ПРОГРАММЫ SCAD Продольная сила, к. Н Поперечная сила, к. Н Изгибающий момент, к. Н*м

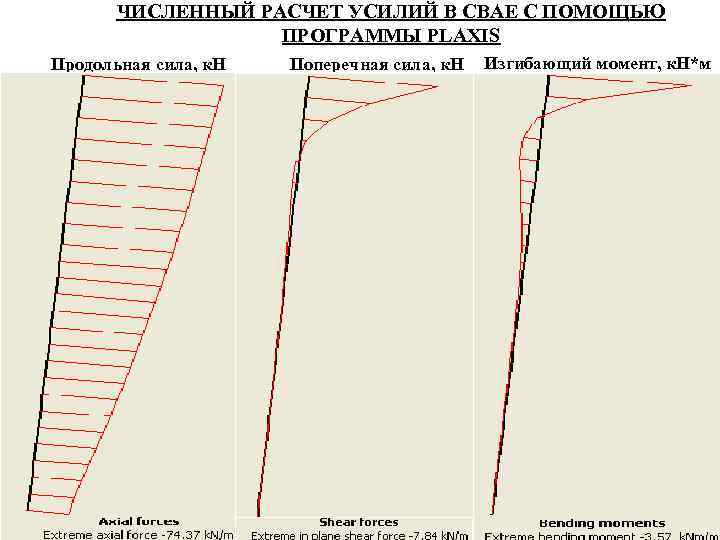

ЧИСЛЕННЫЙ РАСЧЕТ УСИЛИЙ В СВАЕ С ПОМОЩЬЮ ПРОГРАММЫ PLAXIS Продольная сила, к. Н Поперечная сила, к. Н Изгибающий момент, к. Н*м

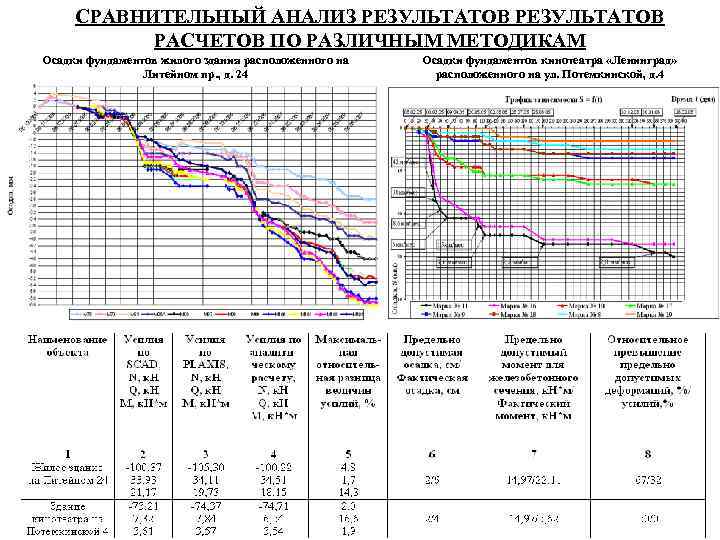

СРАВНИТЕЛЬНЫЙ АНАЛИЗ РЕЗУЛЬТАТОВ РАСЧЕТОВ ПО РАЗЛИЧНЫМ МЕТОДИКАМ Осадки фундаментов жилого здания расположенного на Осадки фундаментов кинотеатра «Ленинград» Литейном пр. , д. 24 расположенного на ул. Потемкинской, д. 4

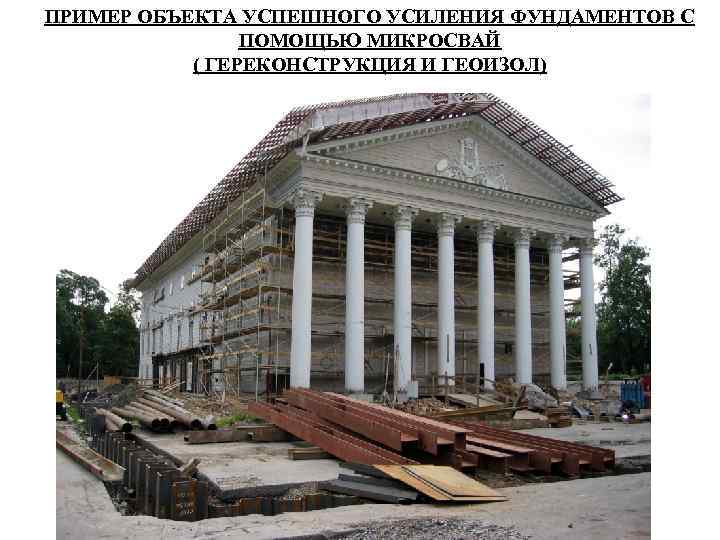

ПРИМЕР ОБЪЕКТА УСПЕШНОГО УСИЛЕНИЯ ФУНДАМЕНТОВ С ПОМОЩЬЮ МИКРОСВАЙ ( ГЕРЕКОНСТРУКЦИЯ И ГЕОИЗОЛ)

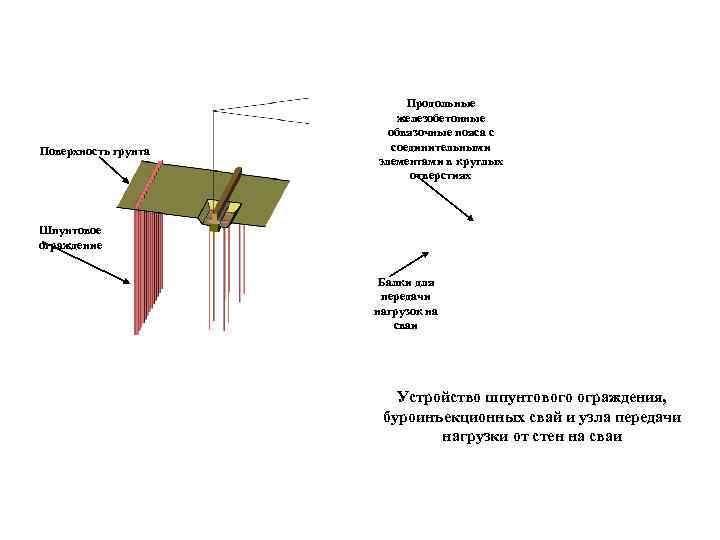

Продольные железобетонные обвязочные пояса с Поверхность грунта соединительными элементами в круглых отверстиях Шпунтовое ограждение Балки для передачи нагрузок на сваи Устройство шпунтового ограждения, буроинъекционных свай и узла передачи нагрузки от стен на сваи

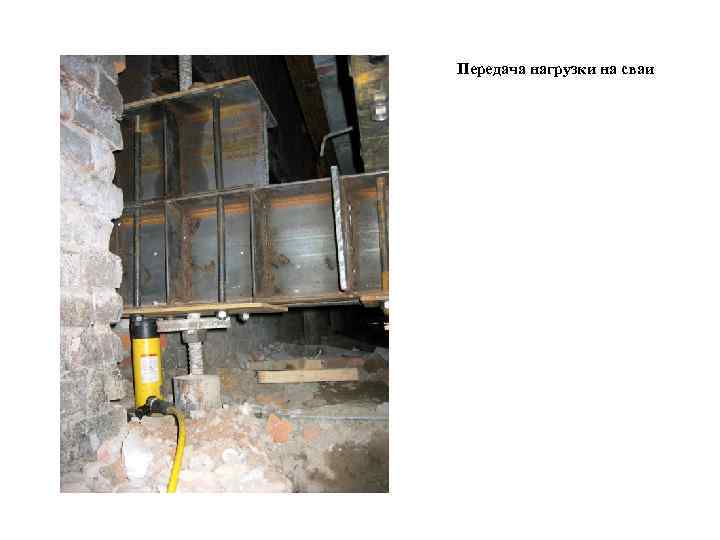

Передача нагрузки на сваи

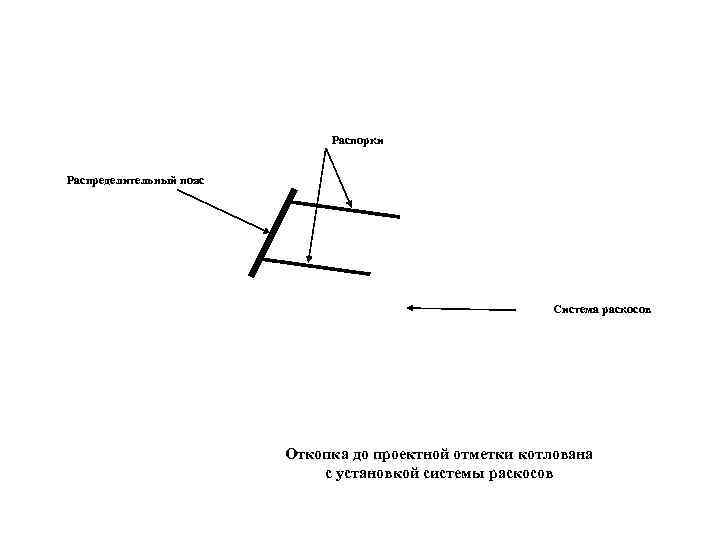

Распорки Распределительный пояс Система раскосов Откопка до проектной отметки котлована с установкой системы раскосов

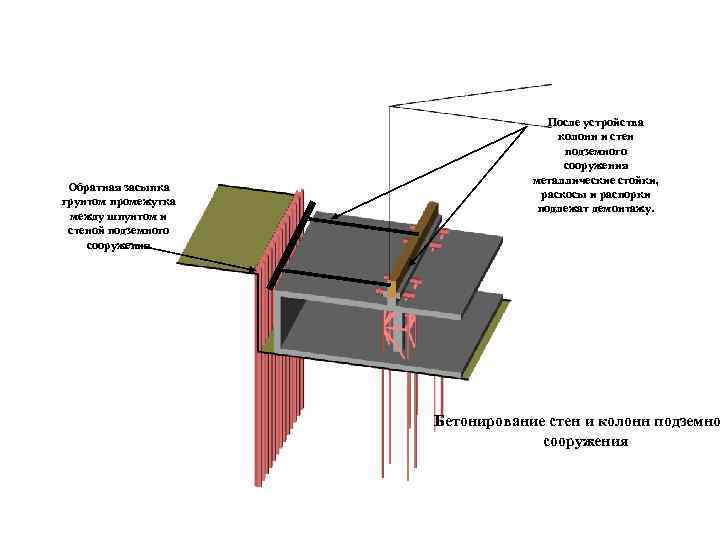

После устройства колонн и стен подземного сооружения металлические стойки, Обратная засыпка раскосы и распорки грунтом промежутка подлежат демонтажу. между шпунтом и стеной подземного сооружения Бетонирование стен и колонн подземно сооружения

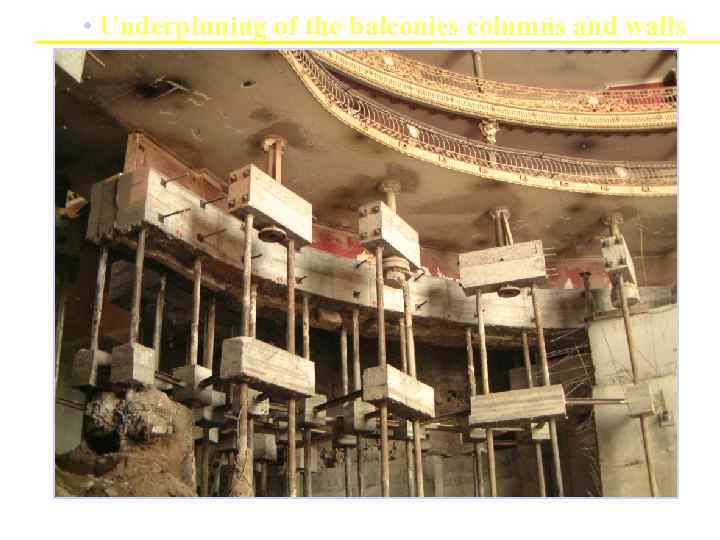

• Underpinning of the balconies columns and walls

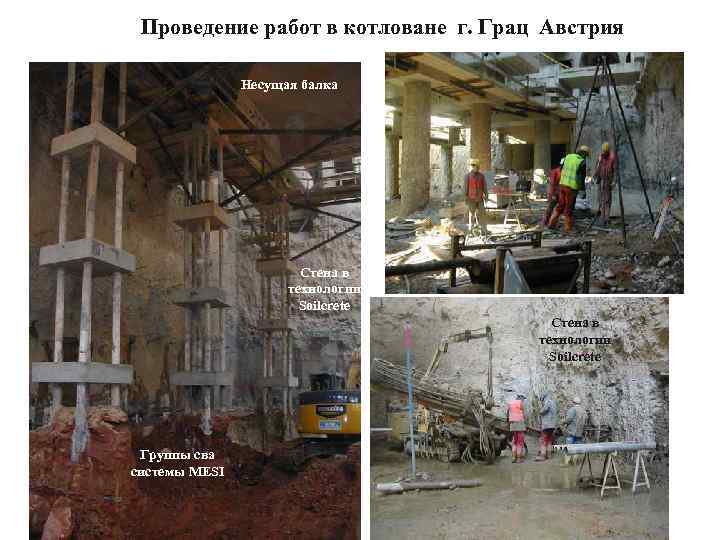

Проведение работ в котловане г. Грац Австрия Несущая балка Стена в технологии Soilcrete Стена в технологии Soilcrete Группы сва системы MESI
