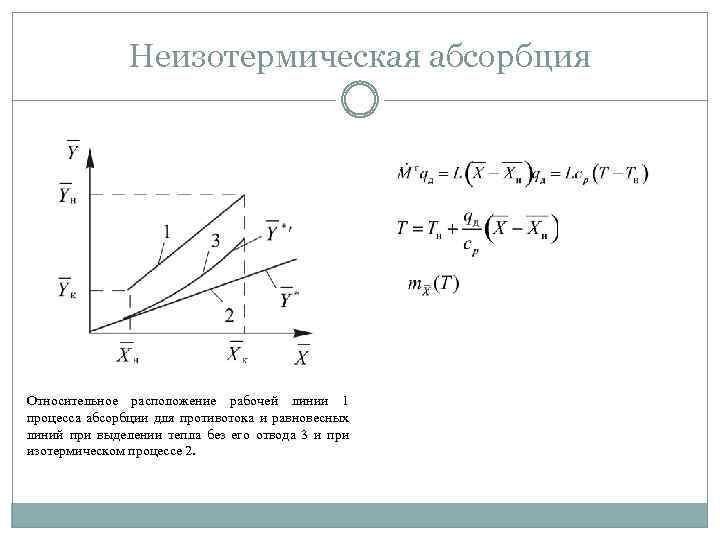

Неизотермическая абсорбция Относительное расположение рабочей линии 1 процесса абсорбции для противотока и равновесных линий при выделении тепла без его отвода 3 и при изотермическом процессе 2.
Устройство и принцип работы аппаратов для проведения абсорбции и десорбции Пленочные аппараты Трубчатый пленочный абсорбер: 1 - корпус; 2 - трубки; 3 - перегородки; 4 - гидрозатвор Пленочный абсорбер с плоскопараллельной (листовой) насадкой: 1 - колонна; 2 - пакеты листовой насадки; 3 - распределительное устройство.
Насадочные аппараты Насадочный абсорбер с секционной загрузкой насадки: 1 насадка; 2 - колонна; 3 - опорная решетка; 4 - распределительное устройство; 5 - перераспределитель жидкости; 6 -гидравлический затвор.
Гидродинамические режимы насадочных аппаратов А-В пленочный режим В-С режим подвисания С-D режим захлебывания (эмульгирования) D- режим уноса Зависимости гидравлического сопротивления насадочного абсорбера pп от фиктивной скорости газа W 0: АВ для сухой насадки; Ai. Bi. Ci. Di. Ei при различных увеличивающихся плотностях орошения; Bi точки начала подвисания; Ci точки начала захлебывания (инверсии); Di точки начала уноса.

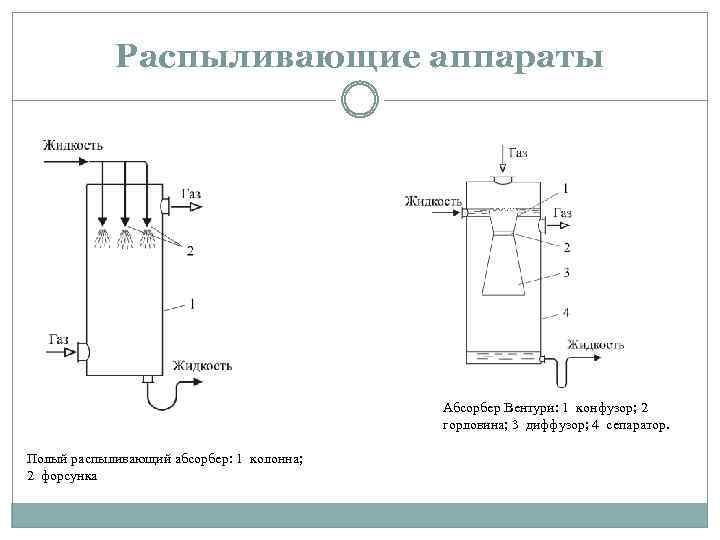

Распыливающие аппараты Абсорбер Вентури: 1 конфузор; 2 горловина; 3 диффузор; 4 сепаратор. Полый распыливающий абсорбер: 1 колонна; 2 форсунка
