Неизолированный провод имеет одну неизолированную жилу Изолированный провод

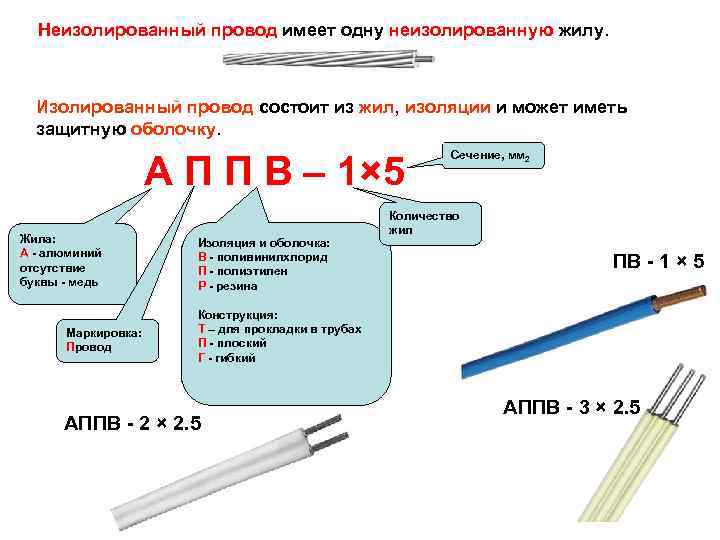

Неизолированный провод имеет одну неизолированную жилу. Изолированный провод состоит из жил, изоляции и может иметь защитную оболочку. А П П В – 1× 5 Жила: А - алюминий отсутствие буквы - медь Маркировка: Провод Изоляция и оболочка: В - поливинилхлорид П - полиэтилен Р - резина Сечение, мм 2 Количество жил ПВ - 1 × 5 Конструкция: Т – для прокладки в трубах П - плоский Г - гибкий АППВ - 2 × 2. 5 АППВ - 3 × 2. 5

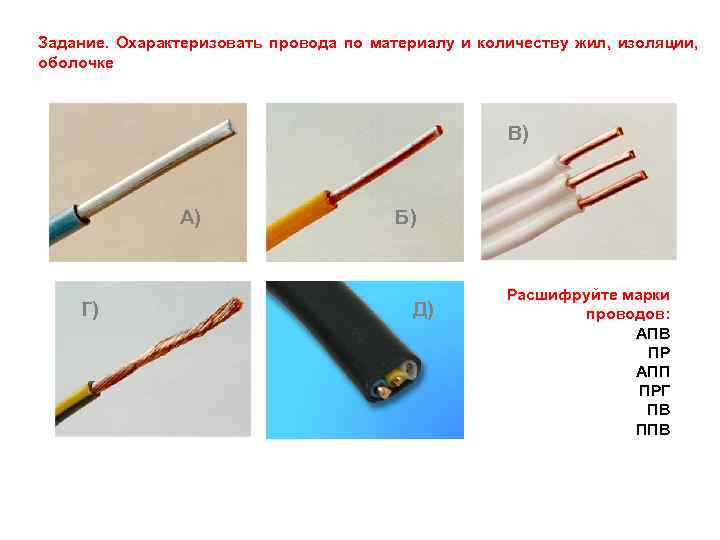

Задание. Охарактеризовать провода по материалу и количеству жил, изоляции, оболочке В) А) Г) Б) Д) Расшифруйте марки проводов: АПВ ПР АПП ПРГ ПВ ППВ

Кабели состоят из жил, изоляции, защитной оболочки, поверх которой может иметься защитный покров и броня. Кабели бывают одно-, двух-, трех- и четырехжильными. Четвертая жила используется как нулевая N, и ее сечение меньше сечения трех остальных. Нулевая жила Жила: А - алюминий отсутствие буквы - медь Изоляция: В - поливинилхлорид П - полиэтилен Р или НР – резина Без буквы – бумажная изоляция АВВГ-4× 10 А В В Г – 3× 8+1× 2, 5 Защитная оболочка: А – алюминиевая С – свинцовая В - поливинилхлорид П – полиэтилен Р или НР – резина Количество фазных жил Сечение нулевой жилы, мм 2 Сечение фазных жил, мм 2 Защитный покров: Б, К или П – бронированный лентами или проволоками Г – голый (без защитного покрова) Шв – шланговый из ПВХ Расшифруйте марки кабелей: Сечения жил проводов и кабелей ВВГ изменяется по стандартным рядам: 1; АПВГ 1. 2; 1. 5; 2; 2. 5; 3; 5; 6; 8; 10; 16. . . мм 2 ВВБ АСБ

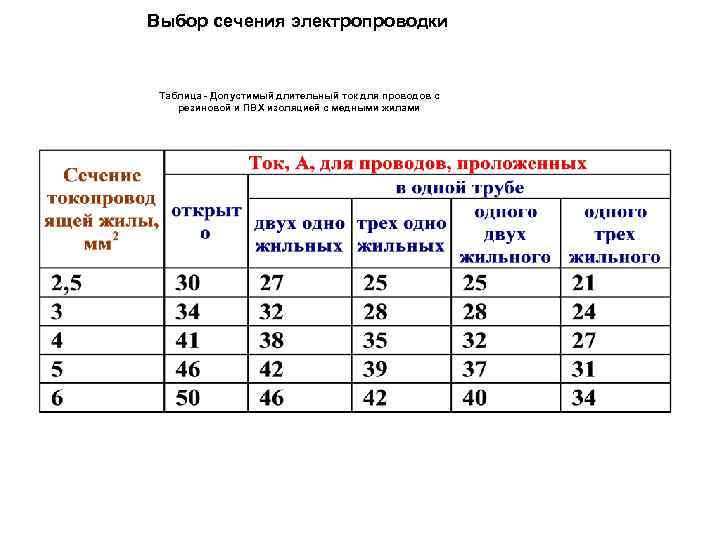

Выбор сечения электропроводки Таблица - Допустимый длительный ток для проводов с резиновой и ПВХ изоляцией с медными жилами

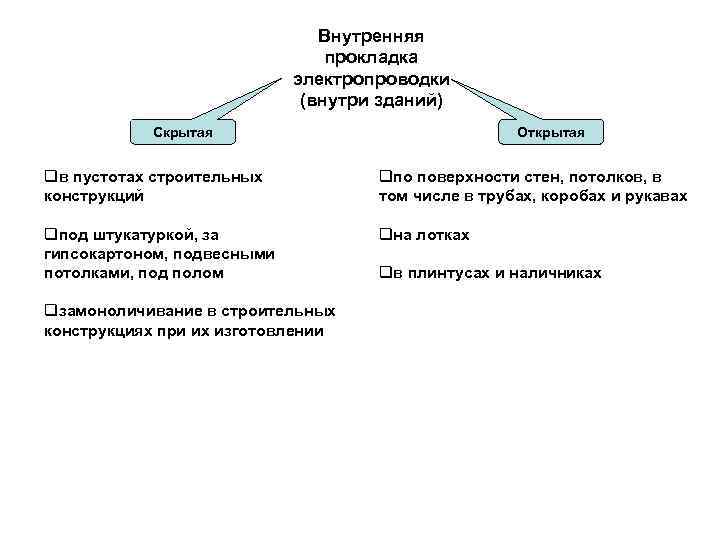

Внутренняя прокладка электропроводки (внутри зданий) Скрытая Открытая qв пустотах строительных конструкций qпо поверхности стен, потолков, в том числе в трубах, коробах и рукавах qпод штукатуркой, за гипсокартоном, подвесными потолками, под полом qна лотках qзамоноличивание в строительных конструкциях при их изготовлении qв плинтусах и наличниках

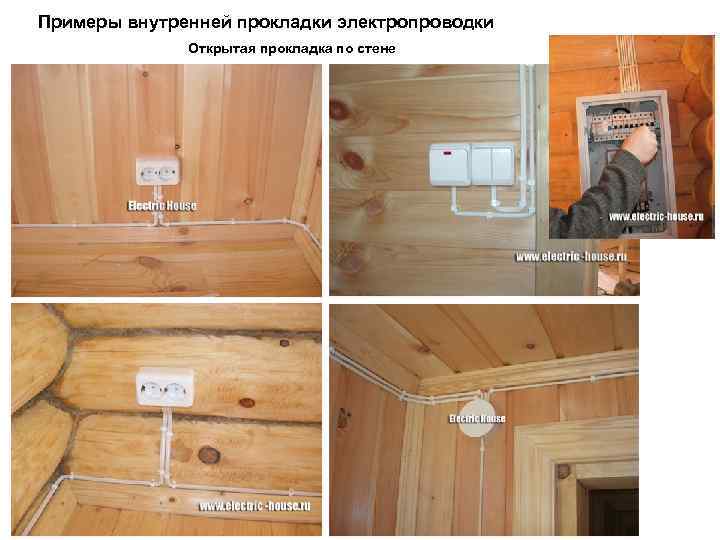

Примеры внутренней прокладки электропроводки Открытая прокладка по стене

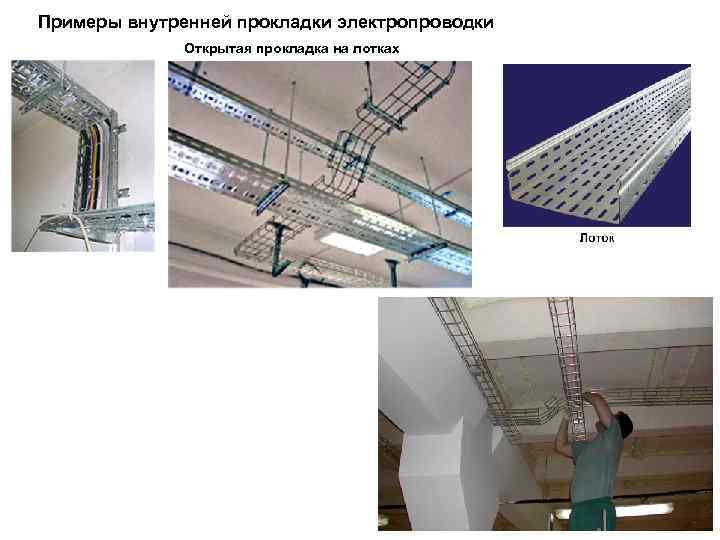

Примеры внутренней прокладки электропроводки Открытая прокладка на лотках

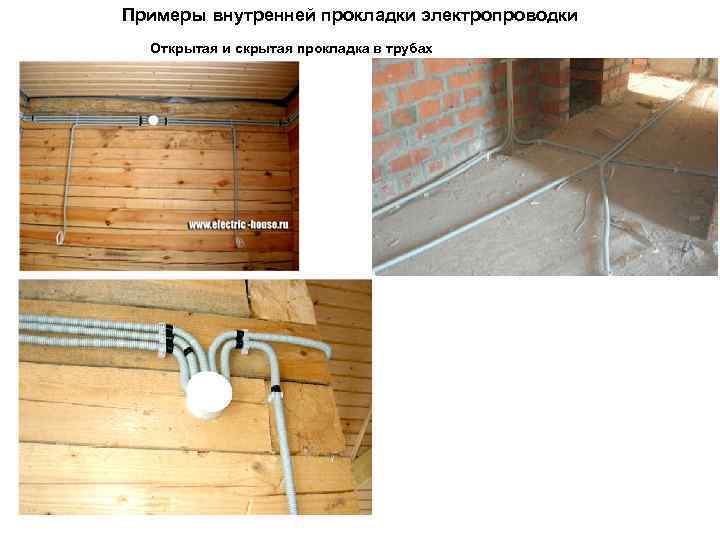

Примеры внутренней прокладки электропроводки Открытая и скрытая прокладка в трубах

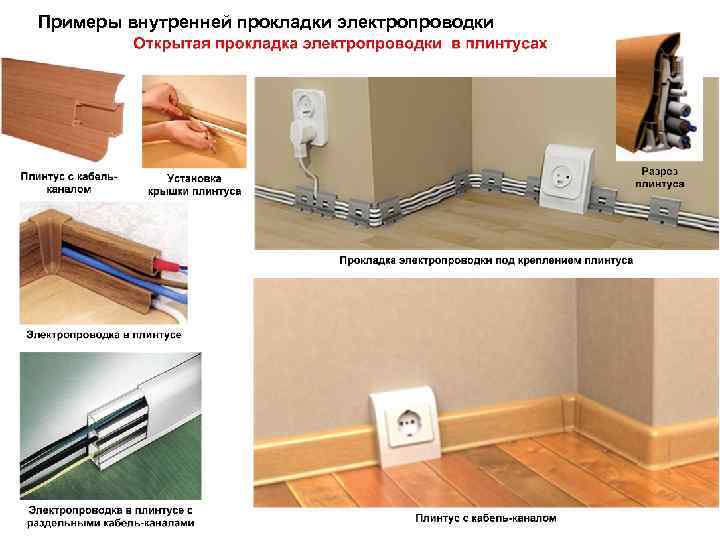

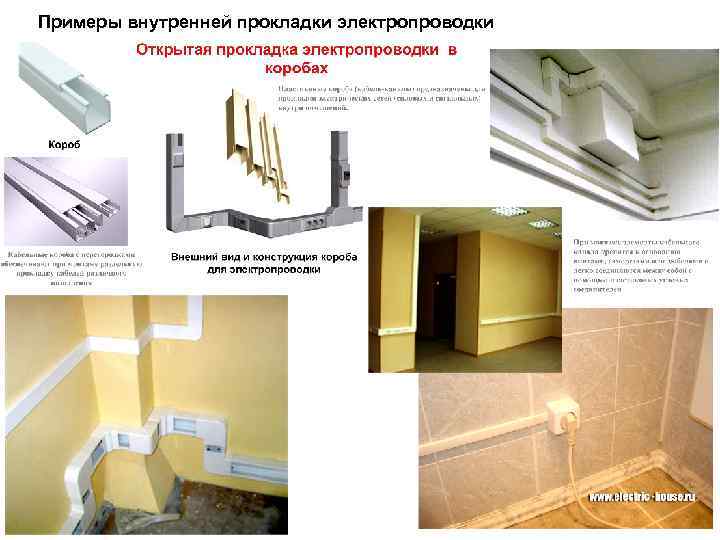

Примеры внутренней прокладки электропроводки

Примеры внутренней прокладки электропроводки

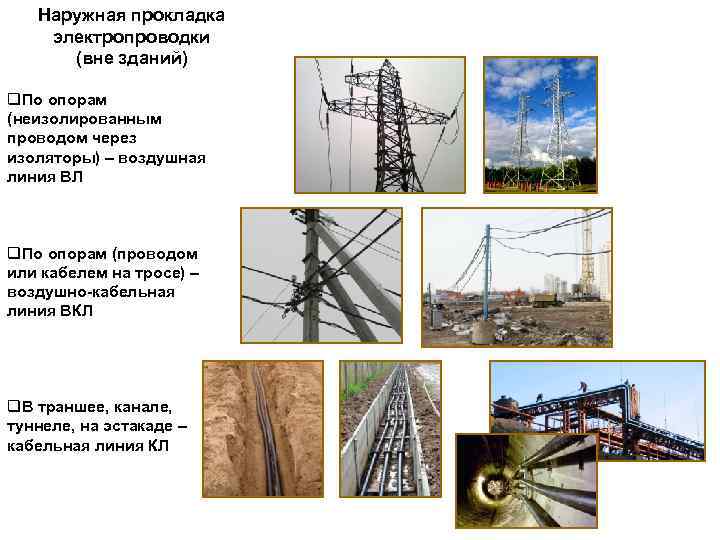

Наружная прокладка электропроводки (вне зданий) q. По опорам (неизолированным проводом через изоляторы) – воздушная линия ВЛ q. По опорам (проводом или кабелем на тросе) – воздушно-кабельная линия ВКЛ q. В траншее, канале, туннеле, на эстакаде – кабельная линия КЛ
