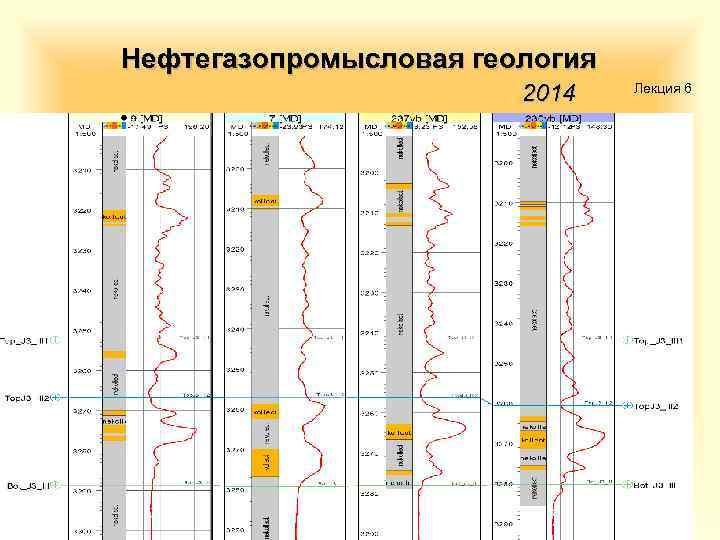

Нефтегазопромысловая геология 2014 Лекция 6
Служба геолого-технологического контроля процесса бурения скважин: структура службы, основные решаемые задачи. При проведении поискового и разведочного бурения на первый план выходят задачи геологического характера: - выявление и прогноз залежей УВ, - прогноз АВПД; - оценка коллекторских свойств продуктивных горизонтов; - своевременное испытан. и опробование объектов и т. д. .

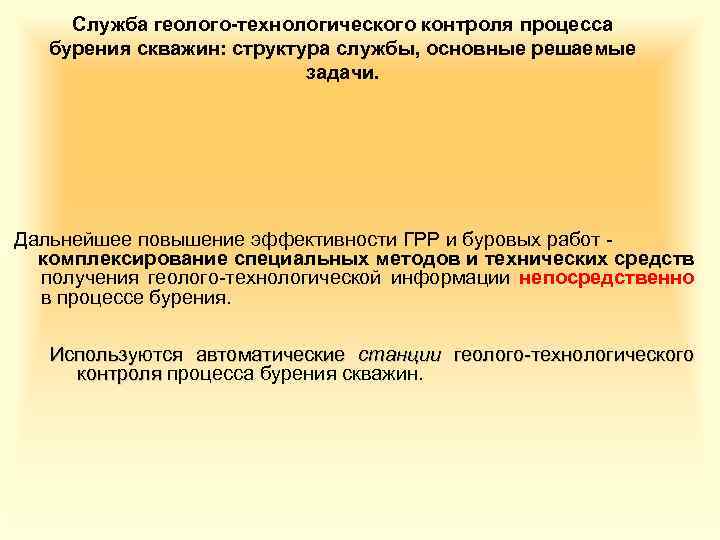

Служба геолого-технологического контроля процесса бурения скважин: структура службы, основные решаемые задачи. Дальнейшее повышение эффективности ГРР и буровых работ - комплексирование специальных методов и технических средств получения геолого-технологической информации непосредственно в процессе бурения. Используются автоматические станции геолого-технологического контроля процесса бурения скважин. контроля

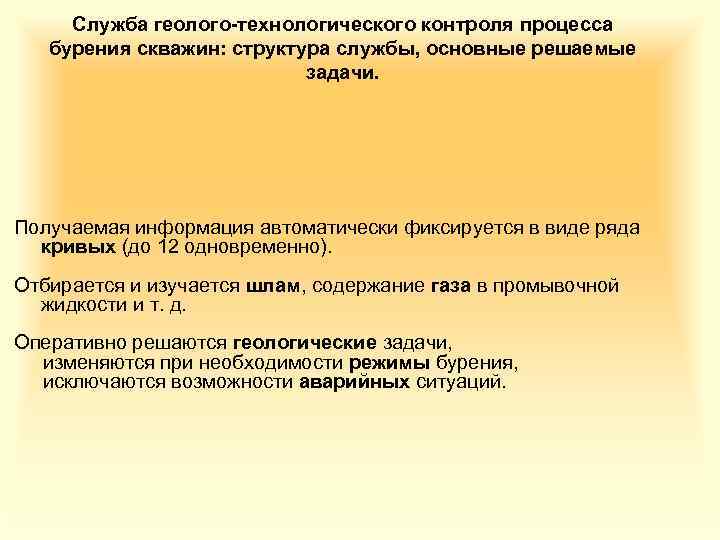

Служба геолого-технологического контроля процесса бурения скважин: структура службы, основные решаемые задачи. Получаемая информация автоматически фиксируется в виде ряда кривых (до 12 одновременно). Отбирается и изучается шлам, содержание газа в промывочной жидкости и т. д. Оперативно решаются геологические задачи, изменяются при необходимости режимы бурения, исключаются возможности аварийных ситуаций.
Геолого-технический наряд и другая первичная документация, составляемая в процессе бурения и освоения скважин Документы Индивидуальные или групповые технические проекты на строительство скважин (разрабатывают НИ и Пр институтами или их филиалами). (детально рассматриваются геол. и технич. вопросы строительства скважины). Непосредственно предшествуют бурению: 1. Акт о переносе с плана на местность точки заложения скважины; 2. Акт о заложении скважины; 3. Акт об окончании строительно-монтажных работ и готовности скважины к бурению; 4. ГТН – индивидуальный или типовой.
ГТН и другая первичная документация, составляемая в процессе бурения и освоения скважин
Общая и детальная корреляция разрезов скважин Корреляция - изучение строения недр путем тщательного сопоставления (прослеживания в определенном направлении одновозрастных пород, вскрытых скважинами). Проводится по литологическим, биостратиграфическим, хроностратиграфическим и другими признаками. Методы корреляции разрезов скважин: 1. Палеонтологические; 2. Литологические; 3. Геофизические; 4. Геохимические. 5. Механический.
Общая и детальная корреляция разрезов скважин Составление производится 1. Палеонтологиче ские: - по комплексу макро- или макрофауны. 2. Литологические: - по литол. признакам при макроскопич. исслед. горн. пор. ; - по гранулометрическому составу обломочных пород; - по минералог. составу терригенной части пород и т. п.
Общая и детальная корреляция разрезов скважин 3. Геофизические, по данным: - электрокаротажа скважин (кривые КС и ПС); - радиоактивного каротажа (кривые ГК и НГК); - кавернометрии и др. 4. Геохимические: - по карбонатности пород; - по содержанию в породах редких элементов (Va, Ni, Cu. . ). 5. Механический: - по величине скорости бурения (механический каротаж).
Общая и детальная корреляция разрезов скважин Число методов корреляции увеличивается. . Наибольшее распространение - геофизические методы корреляции Решаемые задачи: - Установление последовательности залегания пород; - Прослеживание изменения толщины отдельных пластов и их литолого-фациального состава в различных направлениях; - Изучение характера поверхности несогласного залегания слоев и т. п.

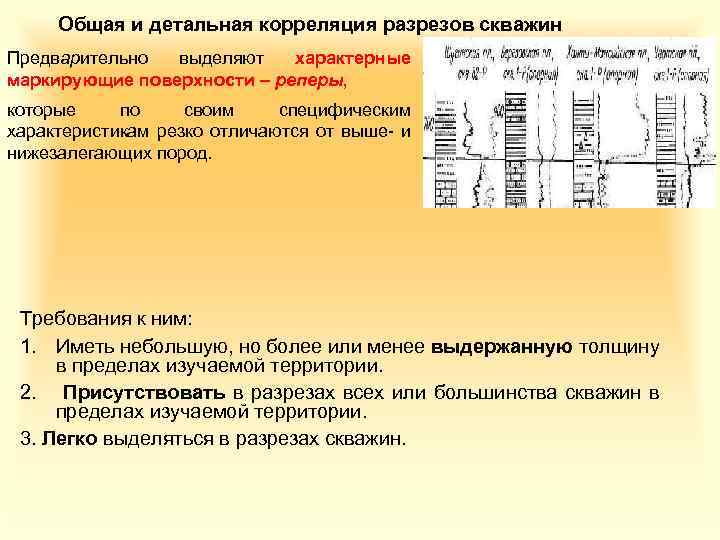

Общая и детальная корреляция разрезов скважин Предварительно выделяют характерные маркирующие поверхности – реперы, которые по своим специфическим характеристикам резко отличаются от выше- и нижезалегающих пород. Требования к ним: 1. Иметь небольшую, но более или менее выдержанную толщину в пределах изучаемой территории. 2. Присутствовать в разрезах всех или большинства скважин в пределах изучаемой территории. 3. Легко выделяться в разрезах скважин.
Общая и детальная корреляция разрезов скважин Различают: Локальную корреляцию – сопоставление разрезов скважин, расположенных в пределах одной структуры. Региональную корреляцию – сопоставление разрезов в пределах больш. региона или бассейна седиментации. Общую и детальную (на промысловых площадях).
Общая и детальная корреляция разрезов скважин Общая корреляция - сопоставление в интервале от устья до забоя по большим или меньшим стратиграфическим единицам (свиты/ литологич. пачки). Решаются задачи: 1. Изучение характера изменения разрезов скважин в пределах месторождения. 2. Установление разрывных нарушений и поверхностей размыва. 3. Изучение характера изменения толщины отдельных стратиграфических горизонтов и литологических пачек. .
Общая и детальная корреляция разрезов скважин Детальная (зональная) корреляция - для детального изучения продуктивного горизонта. Послойное изучение и прослеживание нефте- или газоносных пластов, а также разделяющих их непроницаемых прослоев в пределах продуктивного горизонта. Решаются задачи: 1. Выяснить характер распространения по площади каждого отдельного пласта или прослоя. 2. Определить положение границ выклинивания. 3. Установить изменчивость коллекторских свойств пород …

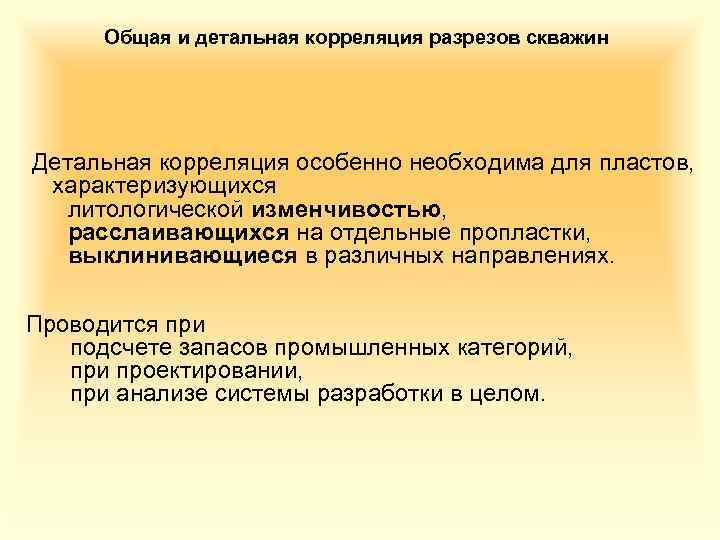

Общая и детальная корреляция разрезов скважин Детальная корреляция особенно необходима для пластов, характеризующихся литологической изменчивостью, расслаивающихся на отдельные пропластки, выклинивающиеся в различных направлениях. Проводится при подсчете запасов промышленных категорий, при проектировании, при анализе системы разработки в целом.

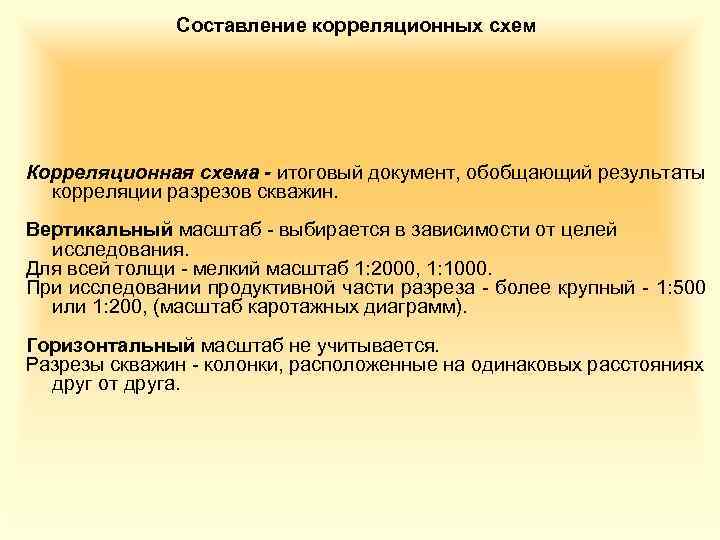

Составление корреляционных схем Корреляционная схема - итоговый документ, обобщающий результаты корреляции разрезов скважин. Вертикальный масштаб - выбирается в зависимости от целей исследования. Для всей толщи - мелкий масштаб 1: 2000, 1: 1000. При исследовании продуктивной части разреза - более крупный - 1: 500 или 1: 200, (масштаб каротажных диаграмм). Горизонтальный масштаб не учитывается. Разрезы скважин - колонки, расположенные на одинаковых расстояниях друг от друга.

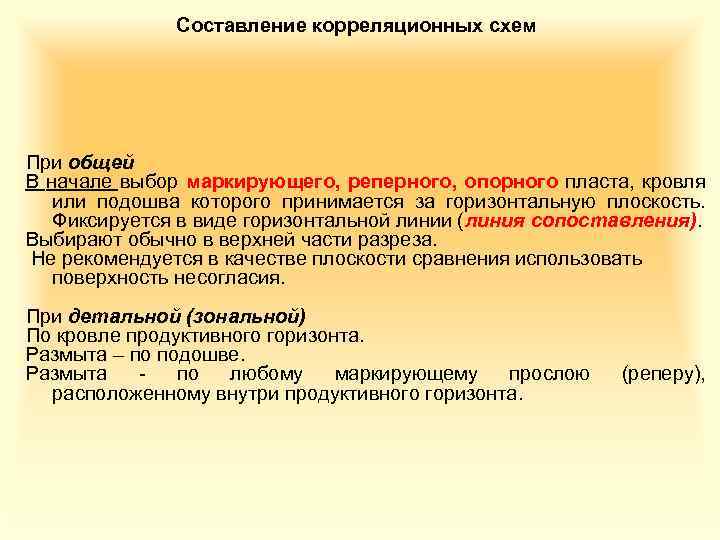

Составление корреляционных схем При общей В начале выбор маркирующего, реперного, опорного пласта, кровля или подошва которого принимается за горизонтальную плоскость. Фиксируется в виде горизонтальной линии (линия сопоставления). Выбирают обычно в верхней части разреза. Не рекомендуется в качестве плоскости сравнения использовать поверхность несогласия. При детальной (зональной) По кровле продуктивного горизонта. Размыта – по подошве. Размыта - по любому маркирующему прослою расположенному внутри продуктивного горизонта. (реперу),

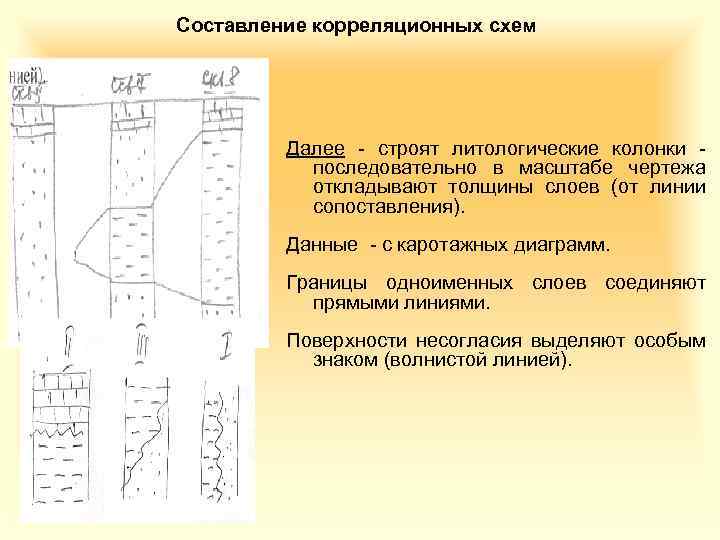

Составление корреляционных схем Далее - строят литологические колонки - последовательно в масштабе чертежа откладывают толщины слоев (от линии сопоставления). Данные - с каротажных диаграмм. Границы одноименных слоев соединяют прямыми линиями. Поверхности несогласия выделяют особым знаком (волнистой линией).

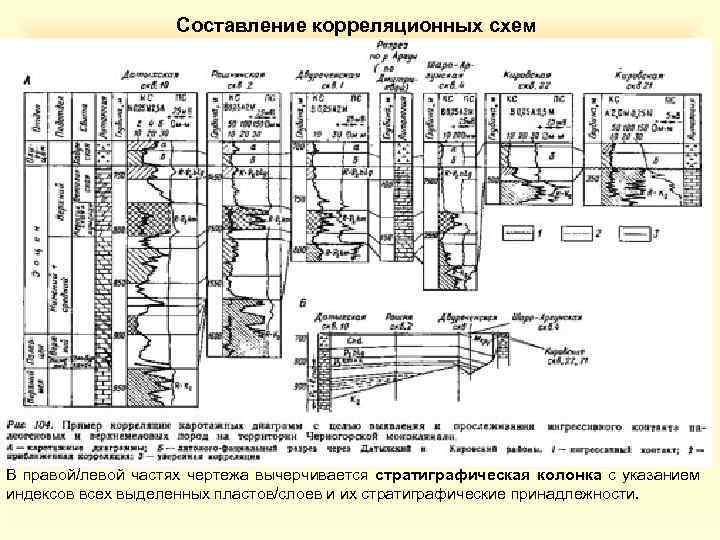

Составление корреляционных схем В правой/левой частях чертежа вычерчивается стратиграфическая колонка с указанием индексов всех выделенных пластов/слоев и их стратиграфические принадлежности.
