Нефтегазопромысловая геология 2014 Лекция 4
Опробование пластов Различают: - попутное опробование (проводится в процессе бурения скважин); - стационарное (по окончании бурения).
Попутное опробование пластов 3 основных способа попутного опробования пластов: 1. С помощью аппаратов, спускаемых в скважину на кабеле ОПТ-7 -10; 1 - кабель; 2 - головка; 3 - баллон; 4 - уплотнительный башмак; 5 - лампа рычажная. ; 2. С помощью испытателей, спускаемых в скважину на бурильных трубах; 3. С помощью испытателей, спускаемых внутри бурильных труб.
Попутное опробование пластов 3 основных способа попутного опробования пластов: 1. С помощью аппаратов, спускаемых в скважину на кабеле; 2. С помощью испытателей, спускаемых в скважину на бурильных трубах 1 - бурильные (НК) трубы; 2 - многоцикловый испытатель пластов; 3 - пробоотборник; 4 - клапан испытателя пластов; 5 - уравнительный клапан; 6 - пакер; 7 - глубинный регистрирующий манометр; 8 - фильтр; 9 - опорный башмак. ; КИИ 3. С помощью испытателей, спускаемых внутри бурильных труб.
Попутное опробование пластов 3 основных способа попутного опробования пластов: 1. С помощью аппаратов, спускаемых в скважину на кабеле; 2. С помощью испытателей, спускаемых в скважину на бурильных трубах; 3. С помощью испытателей, спускаемых внутри бурильных труб. Опробование пласта опробователем типа ОПБ: I - пробоотборник, II - гидравлический пакер, III - долото; 1 - баллон секционный; 2 - дроссель; 3 - приёмный клапан; 4 - верхний клапан; 5 - гидравлический пакерующий элемент; 6 - глубинный регистрирующий манометр; 7 - нижний клапан; 8 - фильтр.
Попутное опробование пластов Решаются задачи: 1. Выделение в разрезе пород-коллекторов и неколлекторов; 2. Определение характера насыщения породы флюидами (газ, нефть, вода); 3. Определение положения ВНК (ГВК, ГНК); 4. Оценка гидродинамических характеристик пласта. Эффективно - для хорошо сцементированных гранулярных коллекторов (в кавернозных – негерметичность аппарата и установка в непроницаемых интервалах).

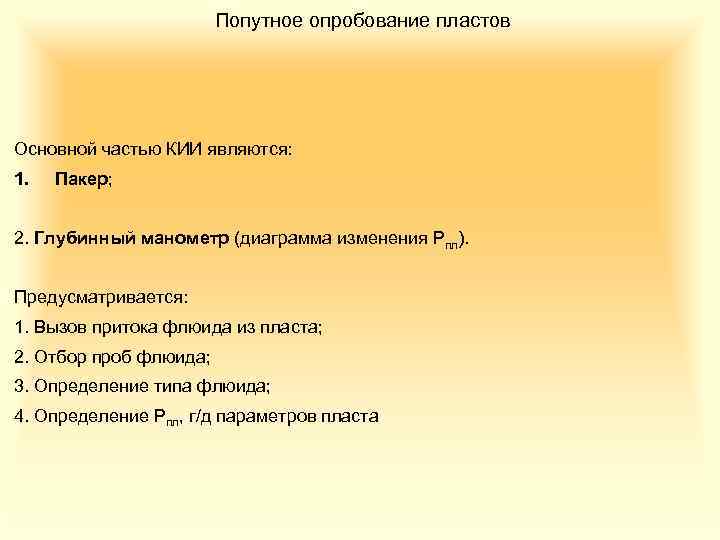

Попутное опробование пластов Основной частью КИИ являются: 1. Пакер; 2. Глубинный манометр (диаграмма изменения Рпл). Предусматривается: 1. Вызов притока флюида из пласта; 2. Отбор проб флюида; 3. Определение типа флюида; 4. Определение Рпл, г/д параметров пласта
Попутное опробование пластов Модификации КИИ: с опорой/без опоры на забой селективность
Стационарное опробование Проводится по ОКОНЧАНИИ БУРЕНИЯ СКВАЖИНЫ (после спуска и цементирования обсадной колонны, перфорации). В поисково-оценочных и разведочных скважинах опробование проводится последовательно снизу вверх. Интервалы испытания, из которых получен приток флюида отделяются от остальной части скважины путем установки цементного моста.
Стационарное опробование Пробы ЖИДКОСТИ отбирают после заполнения скважины пластовой жидкостью с одинаковым составом по всему стволу. Отбор проб осуществляется на глубине интервала перфорации или выше (но не менее чем на 1 -15 м). Отбор проб производится с помощью аппарата Яковлева (лебедки) небольшими желонками или глубинным пробоотборником. РАСТВОРЁННЫЙ ГАЗ - с помощью прибора Цисса на устье скважины в стеклянные бутыли. В перевёрнутом состоянии с затвором из пластовой воды доставляются в лабораторию.
Стационарное опробование Для полного анализа слабоминерализованной ВОДЫ отбирается не менее 2 -3 л. Для проведения элементного анализа и фракционной перегонки НЕФТИ отбирается проба объемом не менее 3 л. В первых пробуренных скважинах при получении притоков НЕФТИ отбираются глубинные пробы специальным глубинным пробоотборником с сохранением пластовых условий (V нефти в пластовых условиях). реле стыковое ПГПр-40(100)-38 Пробоотборник глубинный проточный разрядная головка для перевода пробы

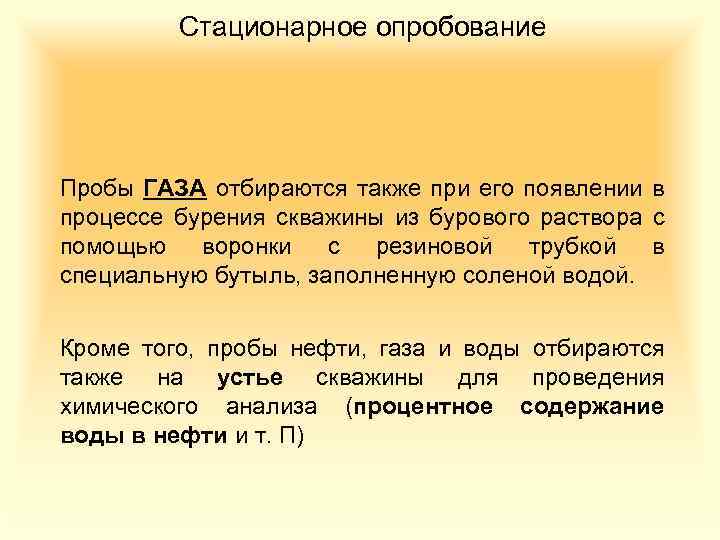

Стационарное опробование Пробы ГАЗА отбираются также при его появлении в процессе бурения скважины из бурового раствора с помощью воронки с резиновой трубкой в специальную бутыль, заполненную соленой водой. Кроме того, пробы нефти, газа и воды отбираются также на устье скважины для проведения химического анализа (процентное содержание воды в нефти и т. П)

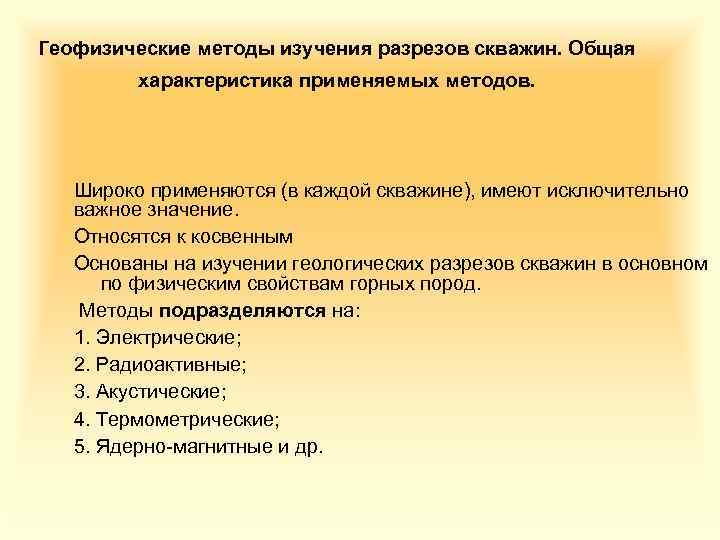

Геофизические методы изучения разрезов скважин. Общая характеристика применяемых методов. Широко применяются (в каждой скважине), имеют исключительно важное значение. Относятся к косвенным Основаны на изучении геологических разрезов скважин в основном по физическим свойствам горных пород. Методы подразделяются на: 1. Электрические; 2. Радиоактивные; 3. Акустические; 4. Термометрические; 5. Ядерно-магнитные и др.

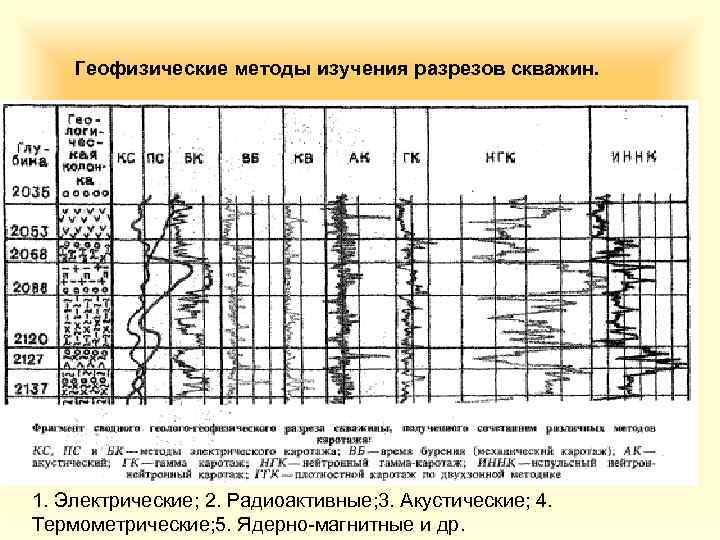

Геофизические методы изучения разрезов скважин. 1. Электрические; 2. Радиоактивные; 3. Акустические; 4. Термометрические; 5. Ядерно-магнитные и др.

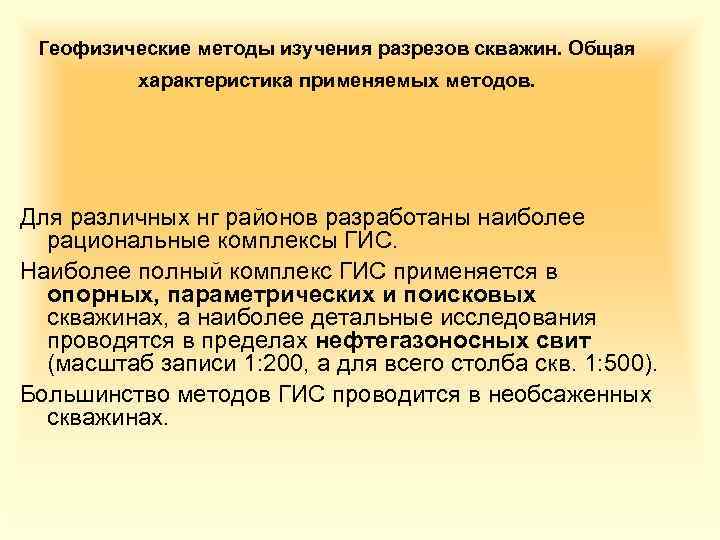

Геофизические методы изучения разрезов скважин. Общая характеристика применяемых методов. Для различных нг районов разработаны наиболее рациональные комплексы ГИС. Наиболее полный комплекс ГИС применяется в опорных, параметрических и поисковых скважинах, а наиболее детальные исследования проводятся в пределах нефтегазоносных свит (масштаб записи 1: 200, а для всего столба скв. 1: 500). Большинство методов ГИС проводится в необсаженных скважинах.

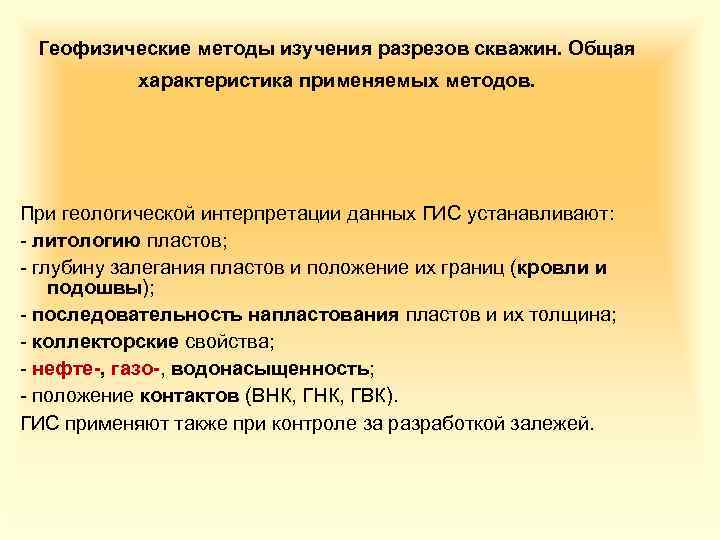

Геофизические методы изучения разрезов скважин. Общая характеристика применяемых методов. При геологической интерпретации данных ГИС устанавливают: - литологию пластов; - глубину залегания пластов и положение их границ (кровли и подошвы); - последовательность напластования пластов и их толщина; - коллекторские свойства; - нефте-, газо-, водонасыщенность; - положение контактов (ВНК, ГВК). ГИС применяют также при контроле за разработкой залежей.

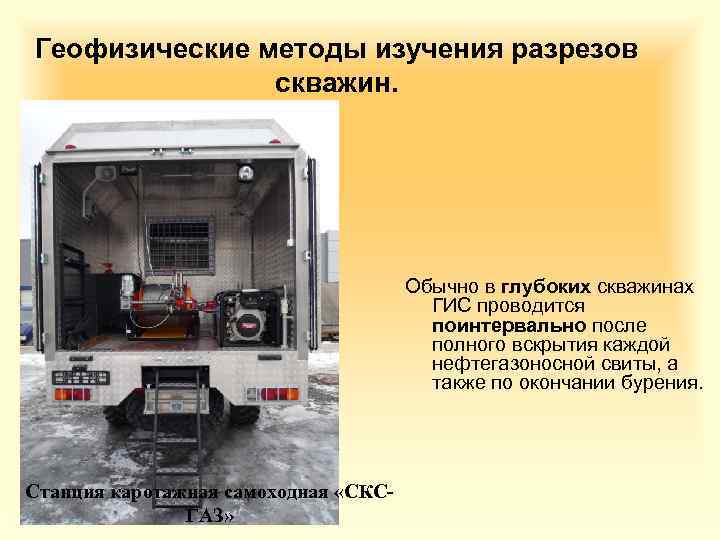

Геофизические методы изучения разрезов скважин. Обычно в глубоких скважинах ГИС проводится поинтервально после полного вскрытия каждой нефтегазоносной свиты, а также по окончании бурения. Станция каротажная самоходная «СКСГАЗ»
Геофизические методы изучения разрезов скважин. Широкое развитие стали получать также комплексные методы геофизических исследований скважин в процессе бурения. Методы основаны на использовании, как модификаций известных геофизических методов, так и параметров процесса бурения скважин. технологических Современная станция геологотехнологических исследований «Геотест-5» .

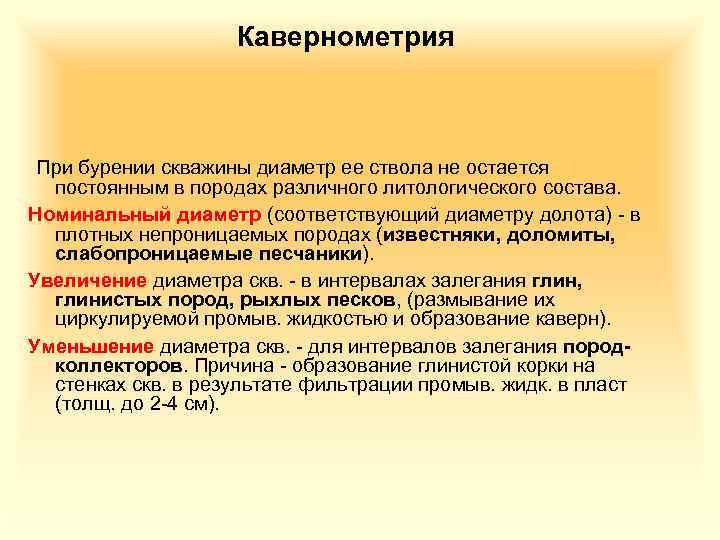

Кавернометрия При бурении скважины диаметр ее ствола не остается постоянным в породах различного литологического состава. Номинальный диаметр (соответствующий диаметру долота) - в плотных непроницаемых породах (известняки, доломиты, слабопроницаемые песчаники). Увеличение диаметра скв. - в интервалах залегания глин, глинистых пород, рыхлых песков, (размывание их циркулируемой промыв. жидкостью и образование каверн). Уменьшение диаметра скв. - для интервалов залегания породколлекторов. Причина - образование глинистой корки на стенках скв. в результате фильтрации промыв. жидк. в пласт (толщ. до 2 -4 см).
Кавернометрия Диаметр скважины замеряется каверномером. Кривая изменения диаметра скважины в масштабе глубин – кавернограмма. 1— измерительный рычаг; 2 — короткое плечо с фигурным кулачком; 3 — шток; 4 — пружина; 5 — реостат; 6 — ползунок; М, N — точки подключения к измери тельной схеме каверномера измерительных М, И) жил кабеля; (
Геохимические методы изучения разрезов скважин. Газовый каротаж. Продуктивные пласты содержат УВ газы (свободные и растворённые в нефти). В процессе бурения газы попадают в промыв. жидкость и создают зоны повышенной газонасыщенности. Выходящую из скважин промыв. жидкость исследуют на содержание газообразных УВ. В желобе буровой скв. вблизи ее устья, устанавливается дегазатор, газ отбирается из промыв. жидкости и направляется в газоанализатор. Результат газокаротажные кривые. По оси абсцисс - % содержание в промыв. жидкости УВ газов

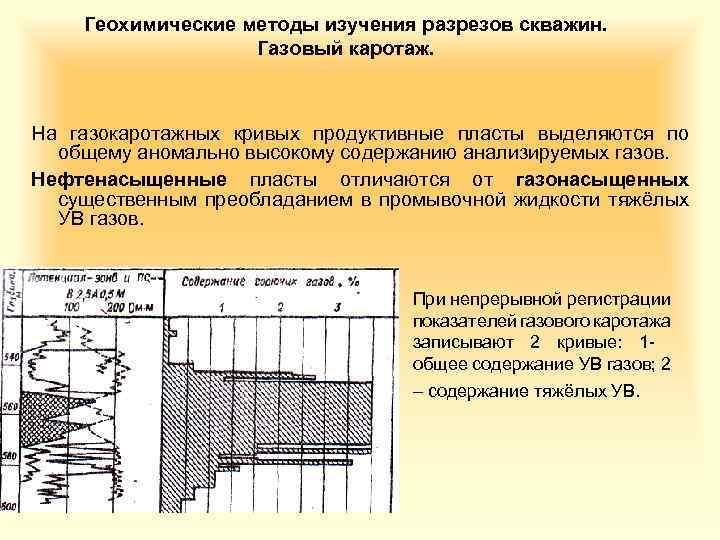

Геохимические методы изучения разрезов скважин. Газовый каротаж. На газокаротажных кривых продуктивные пласты выделяются по общему аномально высокому содержанию анализируемых газов. Нефтенасыщенные пласты отличаются от газонасыщенных существенным преобладанием в промывочной жидкости тяжёлых УВ газов. При непрерывной регистрации показателей газового каротажа записывают 2 кривые: 1 общее содержание УВ газов; 2 – содержание тяжёлых УВ.
Геохимические методы изучения разрезов скважин. Газовый каротаж. Интерпретация данных газового каротажа проводится с помощью эталонных для конкретного района колонок. Представляют собой кривые относительного содержания отдельных компонентов в газах различных типов залежей

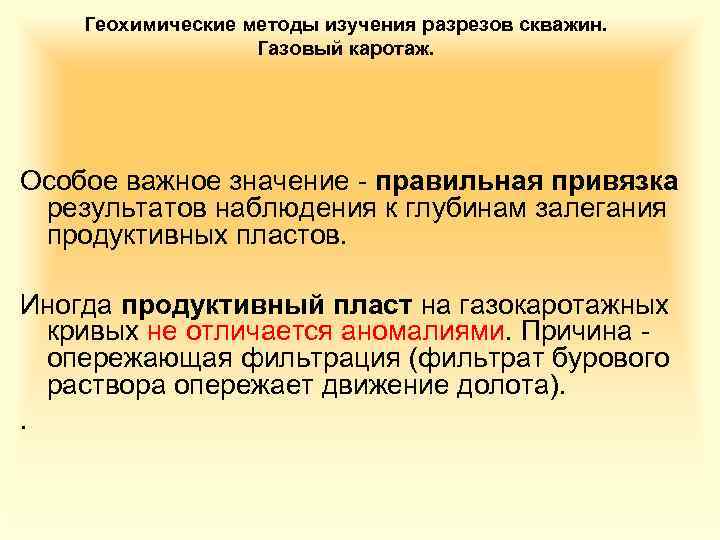

Геохимические методы изучения разрезов скважин. Газовый каротаж. Особое важное значение - правильная привязка результатов наблюдения к глубинам залегания продуктивных пластов. Иногда продуктивный пласт на газокаротажных кривых не отличается аномалиями. Причина опережающая фильтрация (фильтрат бурового раствора опережает движение долота). .

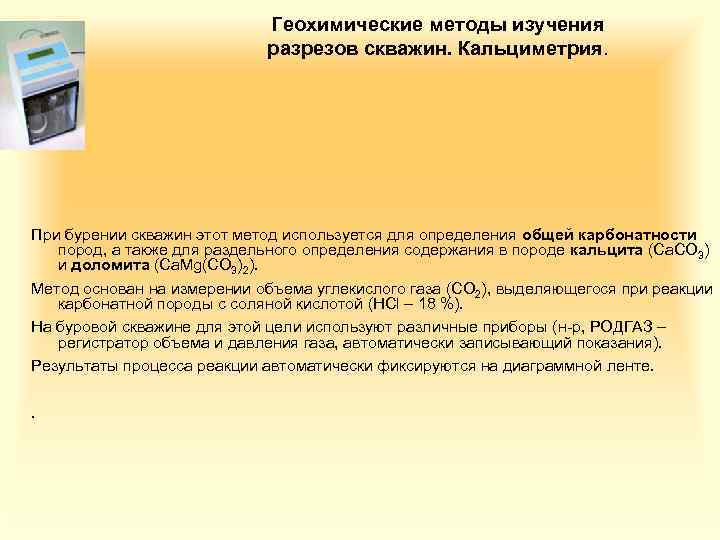

Геохимические методы изучения разрезов скважин. Кальциметрия. При бурении скважин этот метод используется для определения общей карбонатности пород, а также для раздельного определения содержания в породе кальцита (Са. СО 3) и доломита (Са. Мg(CO 3)2). Метод основан на измерении объема углекислого газа (СО 2), выделяющегося при реакции карбонатной породы с соляной кислотой (НCl – 18 %). На буровой скважине для этой цели используют различные приборы (н-р, РОДГАЗ – регистратор объема и давления газа, автоматически записывающий показания). Результаты процесса реакции автоматически фиксируются на диаграммной ленте. .

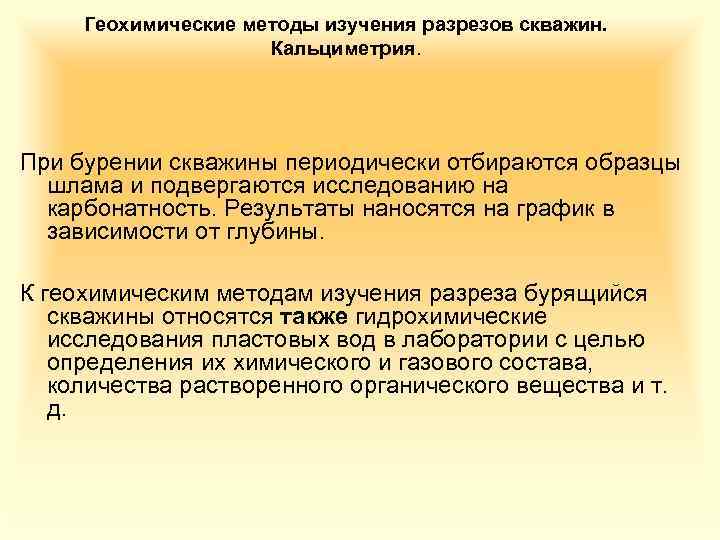

Геохимические методы изучения разрезов скважин. Кальциметрия. При бурении скважины периодически отбираются образцы шлама и подвергаются исследованию на карбонатность. Результаты наносятся на график в зависимости от глубины. К геохимическим методам изучения разреза бурящийся скважины относятся также гидрохимические исследования пластовых вод в лаборатории с целью определения их химического и газового состава, количества растворенного органического вещества и т. д.
