NDEF Учебно-аттестационный Центр по неразрушающему контролю УЧЕБНЫЙ МОДУЛЬ КАПИЛЛЯРНЫЙ КОНТРОЛЬ PT 1

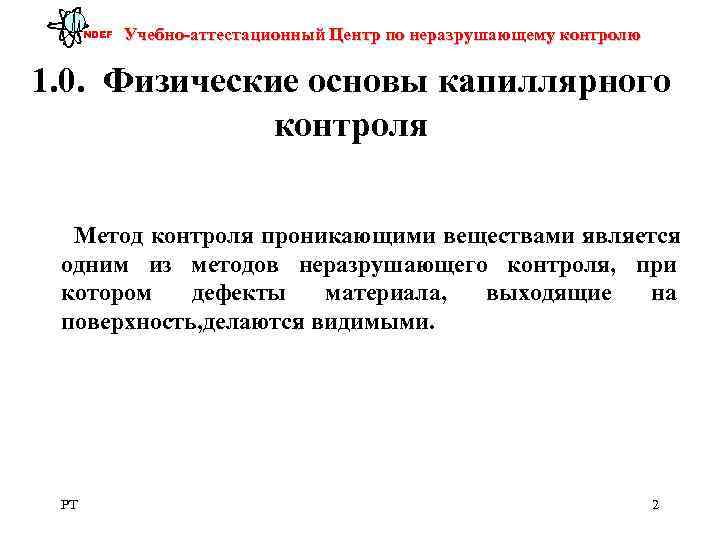

NDEF Учебно-аттестационный Центр по неразрушающему контролю 1. 0. Физические основы капиллярного контроля Метод контроля проникающими веществами является одним из методов неразрушающего контроля, при котором дефекты материала, выходящие на поверхность, делаются видимыми. PT 2

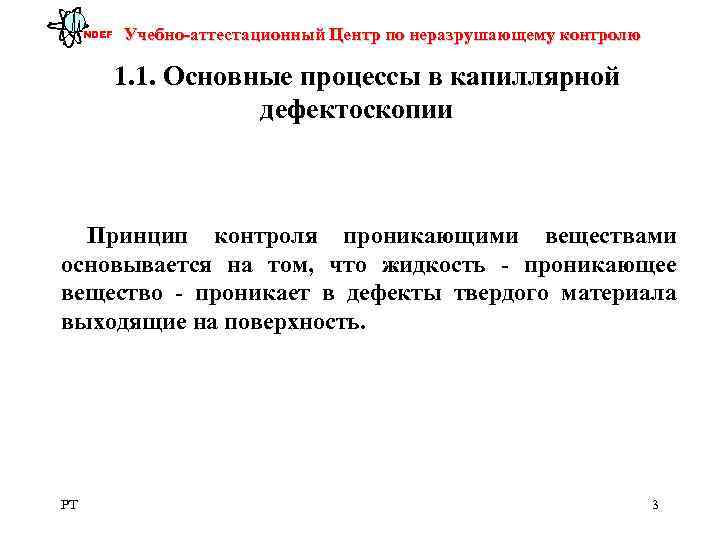

NDEF Учебно-аттестационный Центр по неразрушающему контролю 1. 1. Основные процессы в капиллярной дефектоскопии Принцип контроля проникающими веществами основывается на том, что жидкость - проникающее вещество - проникает в дефекты твердого материала выходящие на поверхность. PT 3

NDEF Учебно-аттестационный Центр по неразрушающему контролю 1. 1. 1. Проникновение пенетранта в дефекты Рис. 1 Схемы проникновения жидкостей в глубь тупиковой трещины и проявления индикаторных следов дефектов PT 4

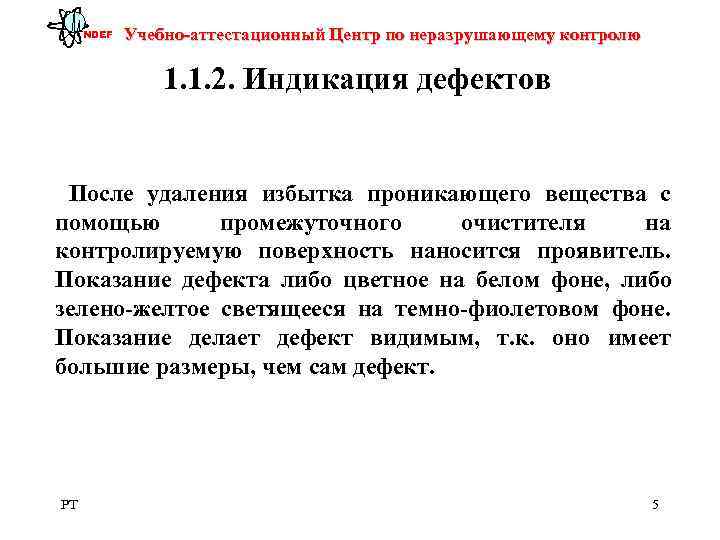

NDEF Учебно-аттестационный Центр по неразрушающему контролю 1. 1. 2. Индикация дефектов После удаления избытка проникающего вещества с помощью промежуточного очистителя на контролируемую поверхность наносится проявитель. Показание дефекта либо цветное на белом фоне, либо зелено-желтое светящееся на темно-фиолетовом фоне. Показание делает дефект видимым, т. к. оно имеет большие размеры, чем сам дефект. PT 5

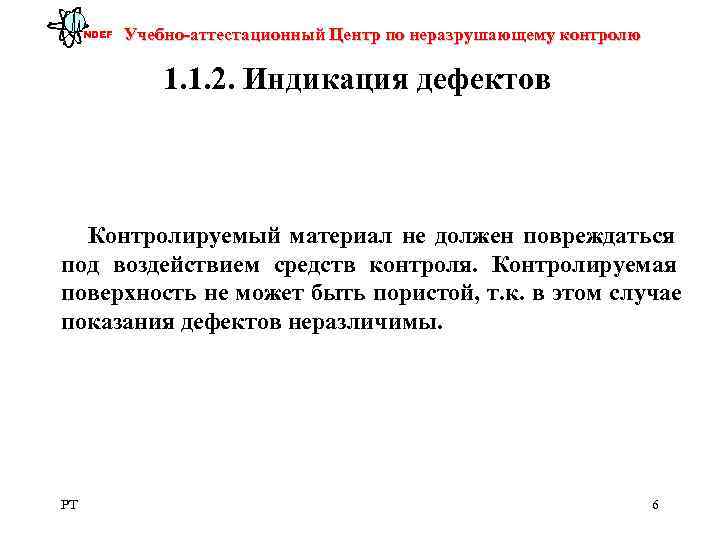

NDEF Учебно-аттестационный Центр по неразрушающему контролю 1. 1. 2. Индикация дефектов Контролируемый материал не должен повреждаться под воздействием средств контроля. Контролируемая поверхность не может быть пористой, т. к. в этом случае показания дефектов неразличимы. PT 6

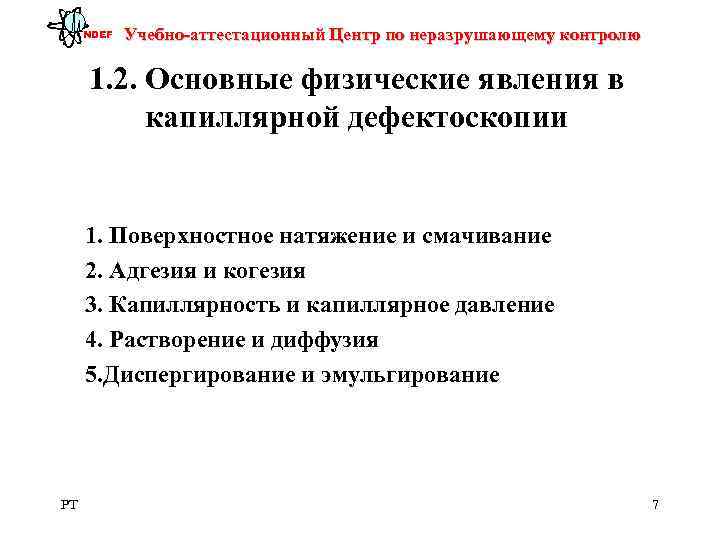

NDEF Учебно-аттестационный Центр по неразрушающему контролю 1. 2. Основные физические явления в капиллярной дефектоскопии 1. Поверхностное натяжение и смачивание 2. Адгезия и когезия 3. Капиллярность и капиллярное давление 4. Растворение и диффузия 5. Диспергирование и эмульгирование PT 7

NDEF Учебно-аттестационный Центр по неразрушающему контролю 1. 2. Основные физические явления в капиллярной дефектоскопии 6. Сорбция и адсорбция 7. Люменисценция 8. Яркостный и цветовой контраст 9. Ультразвуковой капиллярный контроль PT 8

NDEF Учебно-аттестационный Центр по неразрушающему контролю 1. 2. 1 Поверхностное натяжение и смачивание На границе соприкосновения твердых тел с жидкостью наблюдается смачивание, заключающееся в искривлении свободной поверхности жидкости около твердой стенки сосуда (дефекта). Поверхность жидкости, искривленная на границе с твердым телом, называется мениском , а линия пересечения мениска с твердым телом - периметром смачивания. PT 9

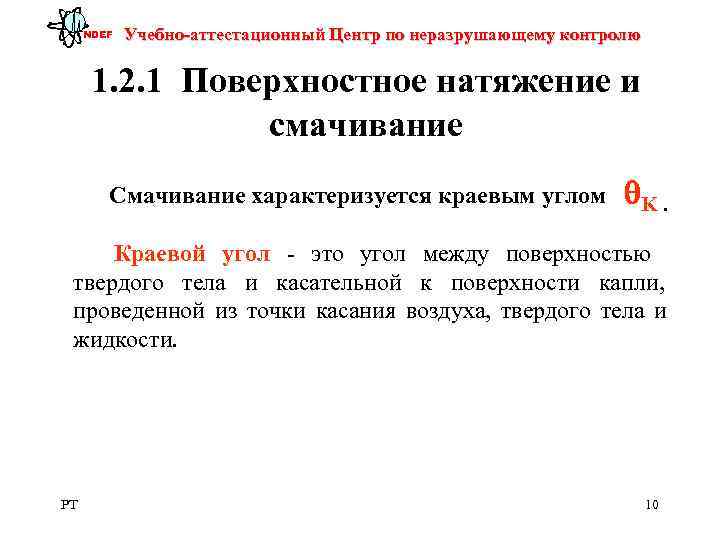

NDEF Учебно-аттестационный Центр по неразрушающему контролю 1. 2. 1 Поверхностное натяжение и смачивание Смачивание характеризуется краевым углом K. Краевой угол - это угол между поверхностью твердого тела и касательной к поверхности капли, проведенной из точки касания воздуха, твердого тела и жидкости. PT 10

NDEF Учебно-аттестационный Центр по неразрушающему контролю 1. 2. 1 Поверхностное натяжение и смачивание PT 11

NDEF Учебно-аттестационный Центр по неразрушающему контролю 1. 2. 1 Поверхностное натяжение и смачивание Косинус краевого угла является мерой статического смачивания: cos K =( σт. в - σт. ж) / σж. в Где σт. в, σт. ж. , σж. в - поверхностные натяжения соответственно на границе твердое тело - воздух, твердое тело - жидкость и жидкость - воздух, Н/м PT 12

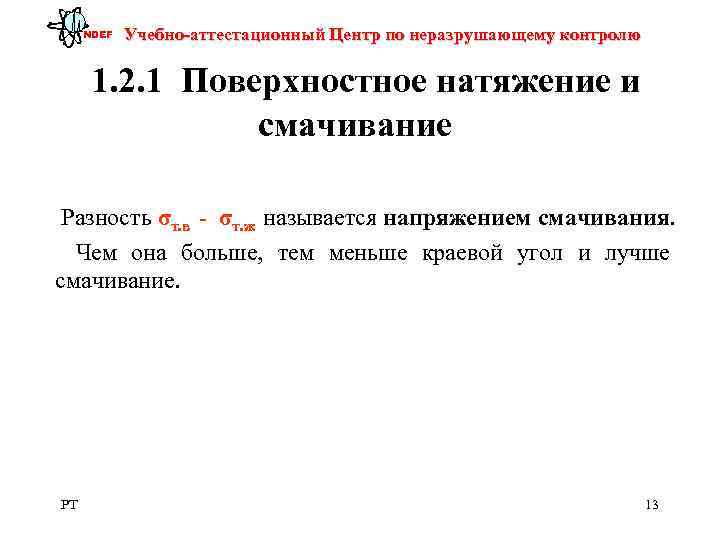

NDEF Учебно-аттестационный Центр по неразрушающему контролю 1. 2. 1 Поверхностное натяжение и смачивание Разность σт. в - σт. ж называется напряжением смачивания. Чем она больше, тем меньше краевой угол и лучше смачивание. PT 13

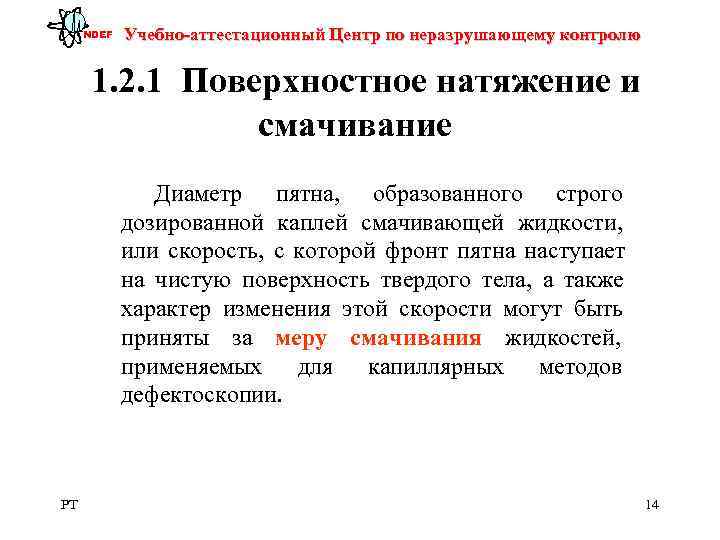

NDEF Учебно-аттестационный Центр по неразрушающему контролю 1. 2. 1 Поверхностное натяжение и смачивание Диаметр пятна, образованного строго дозированной каплей смачивающей жидкости, или скорость, с которой фронт пятна наступает на чистую поверхность твердого тела, а также характер изменения этой скорости могут быть приняты за меру смачивания жидкостей, применяемых для капиллярных методов дефектоскопии. PT 14

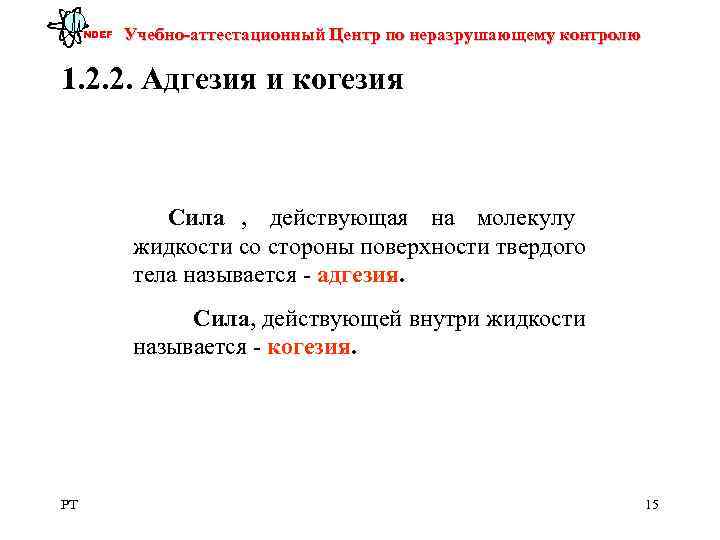

NDEF Учебно-аттестационный Центр по неразрушающему контролю 1. 2. 2. Адгезия и когезия Cила , действующая на молекулу жидкости со стороны поверхности твердого тела называется - адгезия. Сила, действующей внутри жидкости называется - когезия. PT 15

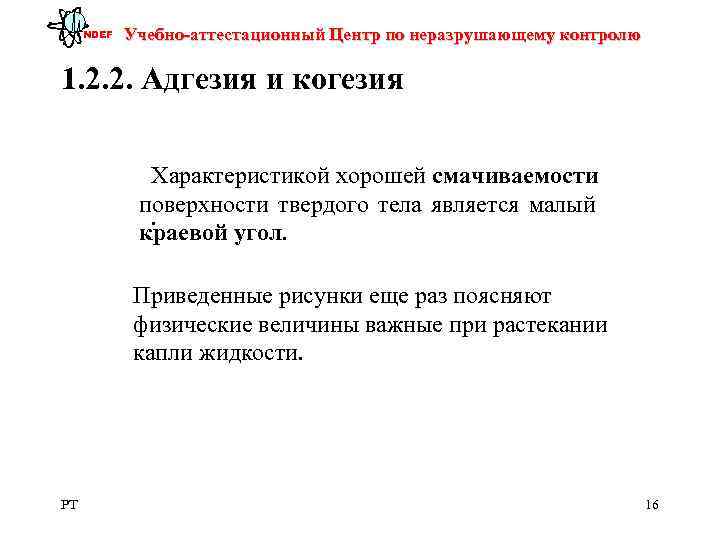

NDEF Учебно-аттестационный Центр по неразрушающему контролю 1. 2. 2. Адгезия и когезия Характеристикой хорошей смачиваемости поверхности твердого тела является малый . краевой угол. Приведенные рисунки еще раз поясняют физические величины важные при растекании капли жидкости. PT 16

NDEF Учебно-аттестационный Центр по неразрушающему контролю 1. 2. 2. Адгезия и когезия 1. Воздух 2. Краевой угол 3. Жидкость 4. Твердое тело Малая когезия жидкости (проникающего вещества) и большая адгезия между жидкостью и твердым телом (контролируемой поверхностью) означает малый краевой угол и, вместе с этим, хорошую смачиваемость. PT 17

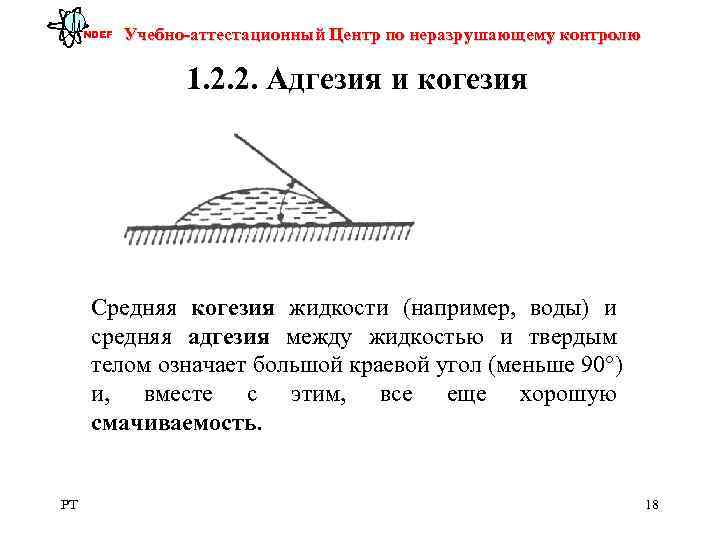

NDEF Учебно-аттестационный Центр по неразрушающему контролю 1. 2. 2. Адгезия и когезия Средняя когезия жидкости (например, воды) и средняя адгезия между жидкостью и твердым телом означает большой краевой угол (меньше 90°) и, вместе с этим, все еще хорошую смачиваемость. PT 18

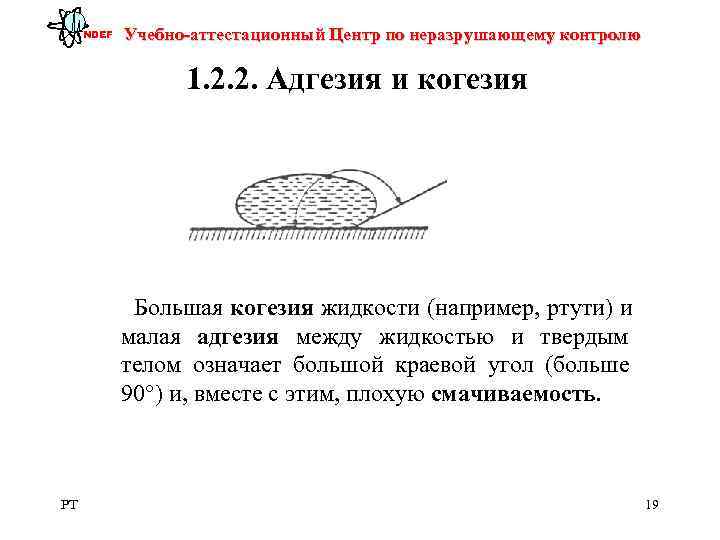

NDEF Учебно-аттестационный Центр по неразрушающему контролю 1. 2. 2. Адгезия и когезия Большая когезия жидкости (например, ртути) и малая адгезия между жидкостью и твердым телом означает большой краевой угол (больше 90°) и, вместе с этим, плохую смачиваемость. PT 19

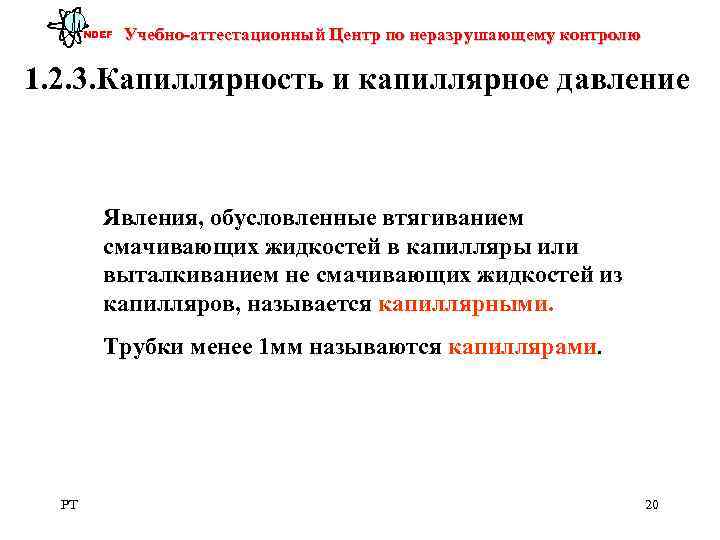

NDEF Учебно-аттестационный Центр по неразрушающему контролю 1. 2. 3. Капиллярность и капиллярное давление Явления, обусловленные втягиванием смачивающих жидкостей в капилляры или выталкиванием не смачивающих жидкостей из капилляров, называется капиллярными. Трубки менее 1 мм называются капиллярами. PT 20

NDEF Учебно-аттестационный Центр по неразрушающему контролю 1. 2. 3. Капиллярность и капиллярное давление При проникновении жидкости в дефекты искривление поверхности создает дополнительное ( избыточное ) давление на жидкость по сравнению с давлением под плоской поверхностью. PT 21

NDEF Учебно-аттестационный Центр по неразрушающему контролю 1. 2. 3. Капиллярность и капиллярное давление При выпуклом мениске Р М >0 увеличивается давление, которое существует под плоской поверхностью жидкости, например атмосферное давление на свободную поверхность жидкости. Смачивающая жидкость PT 22

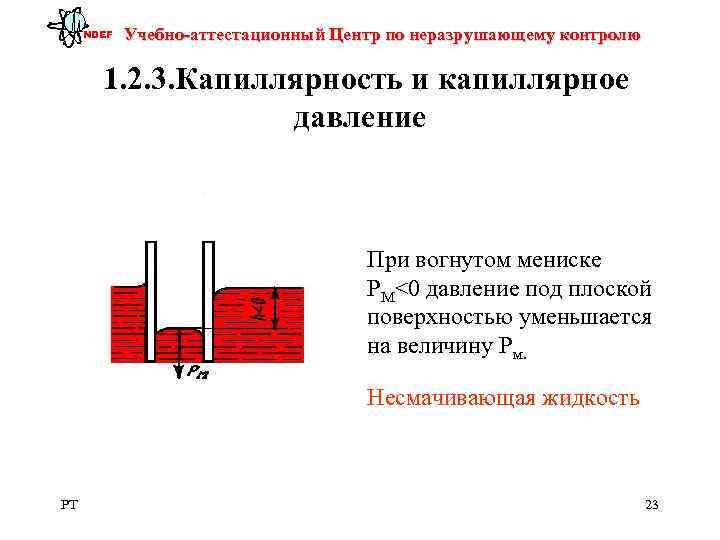

NDEF Учебно-аттестационный Центр по неразрушающему контролю 1. 2. 3. Капиллярность и капиллярное давление При вогнутом мениске РМ<0 давление под плоской поверхностью уменьшается на величину Рм. Несмачивающая жидкость PT 23

NDEF Учебно-аттестационный Центр по неразрушающему контролю 1. 2. 3. Капиллярность и капиллярное давление Уровень идеально смачивающей (несмачивающей) жидкости в капилляре радиусом r выше (ниже), чем в сообщающемся с ним широком сосуде, на высоту h, мм: где ρ - плотность жидкости, кг/м 3; g - ускорение силы тяжести, м/с2 PT 24

NDEF Учебно-аттестационный Центр по неразрушающему контролю 1. 2. 3. Капиллярность и капиллярное давление В общем случае с учетом смачивания капиллярное давление для цилиндрического отверстия, Па: PT 25

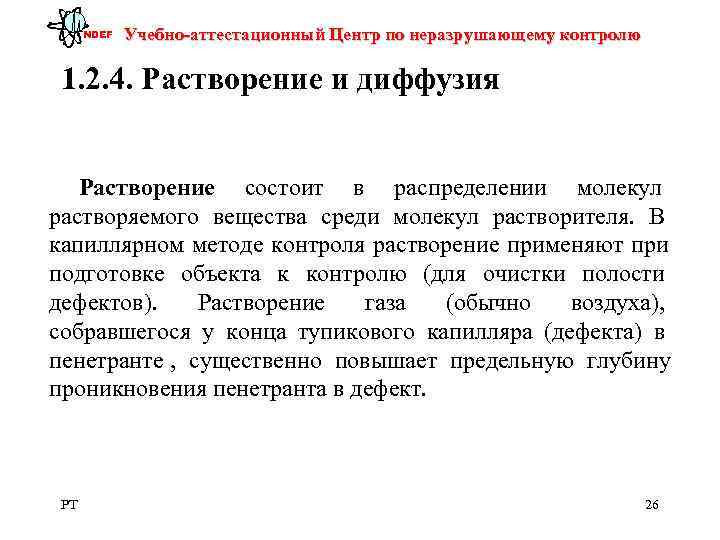

NDEF Учебно-аттестационный Центр по неразрушающему контролю 1. 2. 4. Растворение и диффузия Растворение состоит в распределении молекул растворяемого вещества среди молекул растворителя. В капиллярном методе контроля растворение применяют при подготовке объекта к контролю (для очистки полости дефектов). Растворение газа (обычно воздуха), собравшегося у конца тупикового капилляра (дефекта) в пенетранте , существенно повышает предельную глубину проникновения пенетранта в дефект. PT 26

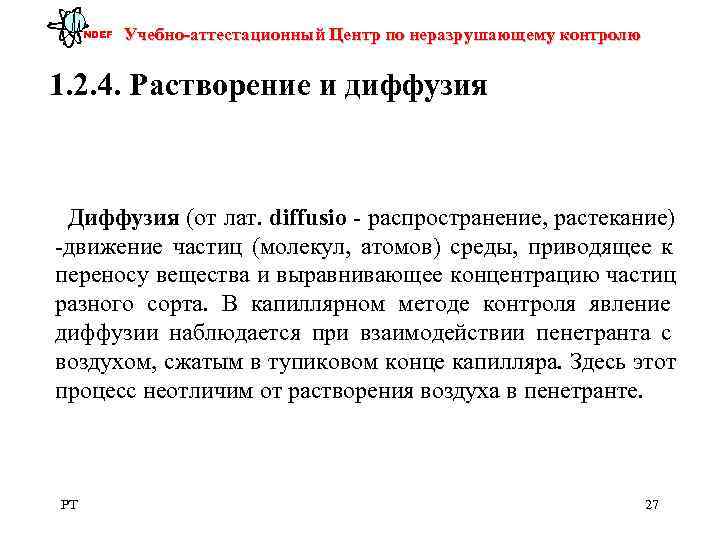

NDEF Учебно-аттестационный Центр по неразрушающему контролю 1. 2. 4. Растворение и диффузия Диффузия (от лат. diffusio - распространение, растекание) -движение частиц (молекул, атомов) среды, приводящее к переносу вещества и выравнивающее концентрацию частиц разного сорта. В капиллярном методе контроля явление диффузии наблюдается при взаимодействии пенетранта с воздухом, сжатым в тупиковом конце капилляра. Здесь этот процесс неотличим от растворения воздуха в пенетранте. PT 27

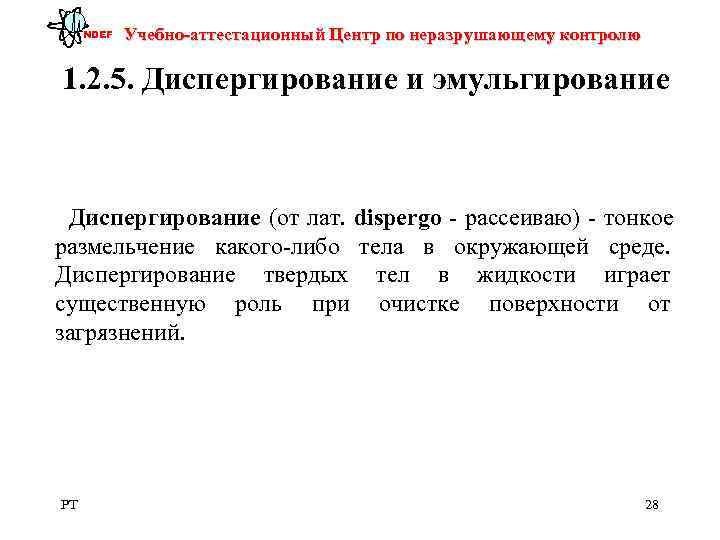

NDEF Учебно-аттестационный Центр по неразрушающему контролю 1. 2. 5. Диспергирование и эмульгирование Диспергирование (от лат. dispergo - рассеиваю) - тонкое размельчение какого-либо тела в окружающей среде. Диспергирование твердых тел в жидкости играет существенную роль при очистке поверхности от загрязнений. PT 28

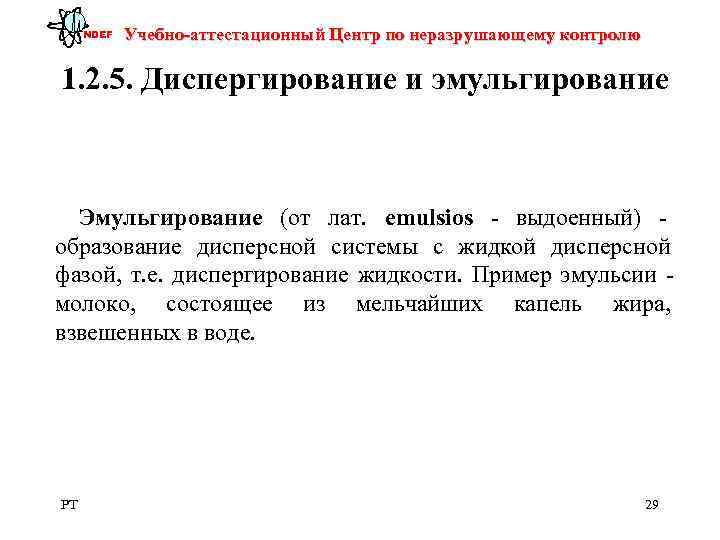

NDEF Учебно-аттестационный Центр по неразрушающему контролю 1. 2. 5. Диспергирование и эмульгирование Эмульгирование (от лат. emulsios - выдоенный) - образование дисперсной системы с жидкой дисперсной фазой, т. е. диспергирование жидкости. Пример эмульсии - молоко, состоящее из мельчайших капель жира, взвешенных в воде. PT 29

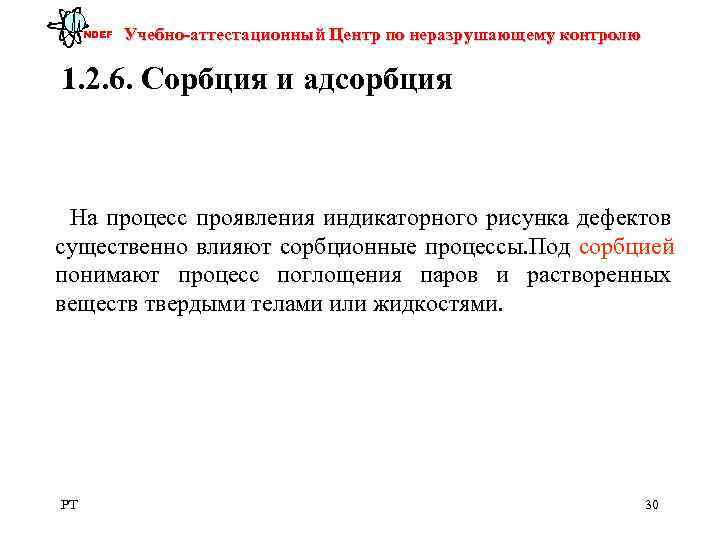

NDEF Учебно-аттестационный Центр по неразрушающему контролю 1. 2. 6. Сорбция и адсорбция На процесс проявления индикаторного рисунка дефектов существенно влияют сорбционные процессы. Под сорбцией понимают процесс поглощения паров и растворенных веществ твердыми телами или жидкостями. PT 30

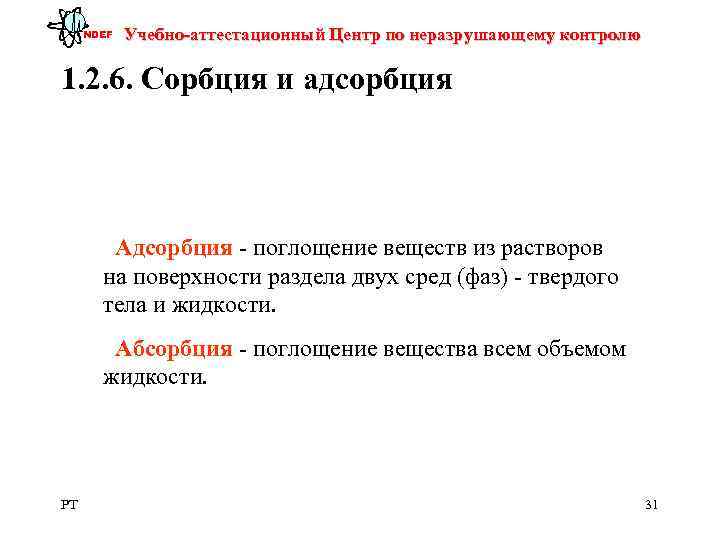

NDEF Учебно-аттестационный Центр по неразрушающему контролю 1. 2. 6. Сорбция и адсорбция Адсорбция - поглощение веществ из растворов на поверхности раздела двух сред (фаз) - твердого тела и жидкости. Абсорбция - поглощение вещества всем объемом жидкости. PT 31

NDEF Учебно-аттестационный Центр по неразрушающему контролю 1. 2. 7. Люминесценция (от лат. lumen - свет) - свечение некоторых веществ (люминофоров), избыточное над тепловым излучением, обладающего длительностью 10 -10 сек. и больше. Указание на конечную длительность нужно, чтобы отличать люммминесценцию от других оптических явлений, например, от рассеяния света. PT 32

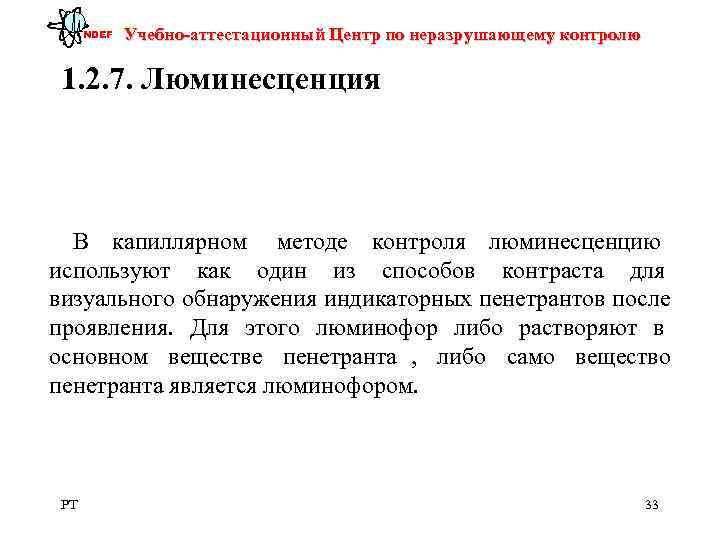

NDEF Учебно-аттестационный Центр по неразрушающему контролю 1. 2. 7. Люминесценция В капиллярном методе контроля люминесценцию используют как один из способов контраста для визуального обнаружения индикаторных пенетрантов после проявления. Для этого люминофор либо растворяют в основном веществе пенетранта , либо само вещество пенетранта является люминофором. PT 33

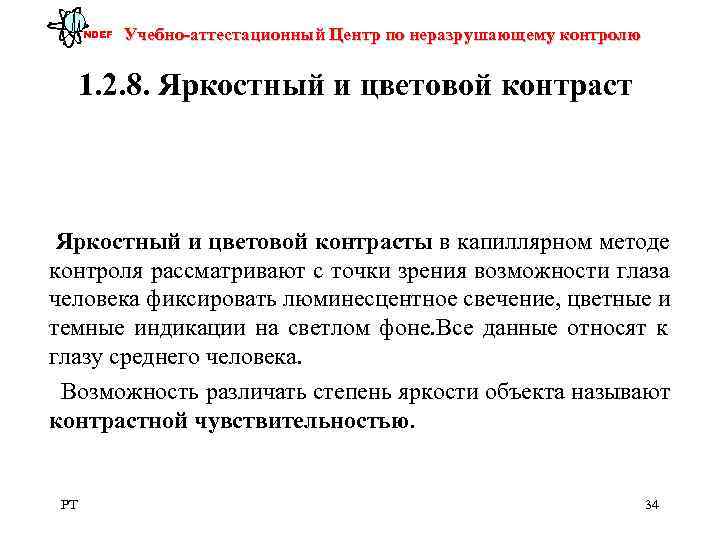

NDEF Учебно-аттестационный Центр по неразрушающему контролю 1. 2. 8. Яркостный и цветовой контрасты в капиллярном методе контроля рассматривают с точки зрения возможности глаза человека фиксировать люминесцентное свечение, цветные и темные индикации на светлом фоне. Все данные относят к глазу среднего человека. Возможность различать степень яркости объекта называют контрастной чувствительностью. PT 34

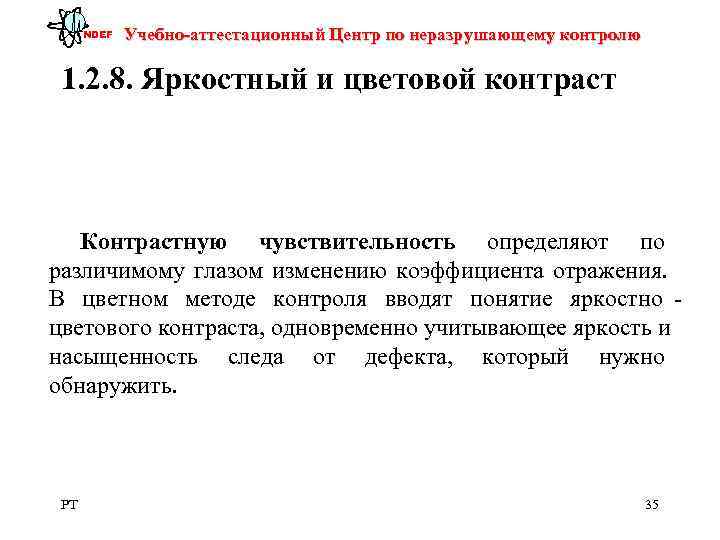

NDEF Учебно-аттестационный Центр по неразрушающему контролю 1. 2. 8. Яркостный и цветовой контраст Контрастную чувствительность определяют по различимому глазом изменению коэффициента отражения. В цветном методе контроля вводят понятие яркостно - цветового контраста, одновременно учитывающее яркость и насыщенность следа от дефекта, который нужно обнаружить. PT 35

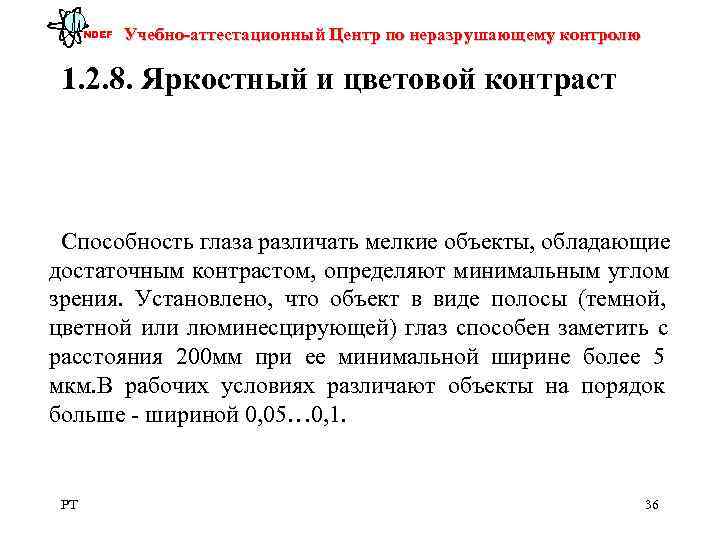

NDEF Учебно-аттестационный Центр по неразрушающему контролю 1. 2. 8. Яркостный и цветовой контраст Способность глаза различать мелкие объекты, обладающие достаточным контрастом, определяют минимальным углом зрения. Установлено, что объект в виде полосы (темной, цветной или люминесцирующей) глаз способен заметить с расстояния 200 мм при ее минимальной ширине более 5 мкм. В рабочих условиях различают объекты на порядок больше - шириной 0, 05… 0, 1. PT 36

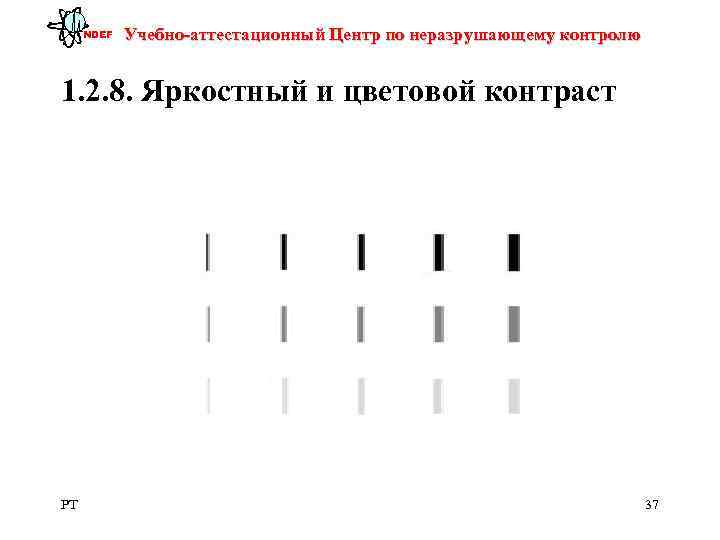

NDEF Учебно-аттестационный Центр по неразрушающему контролю 1. 2. 8. Яркостный и цветовой контраст PT 37

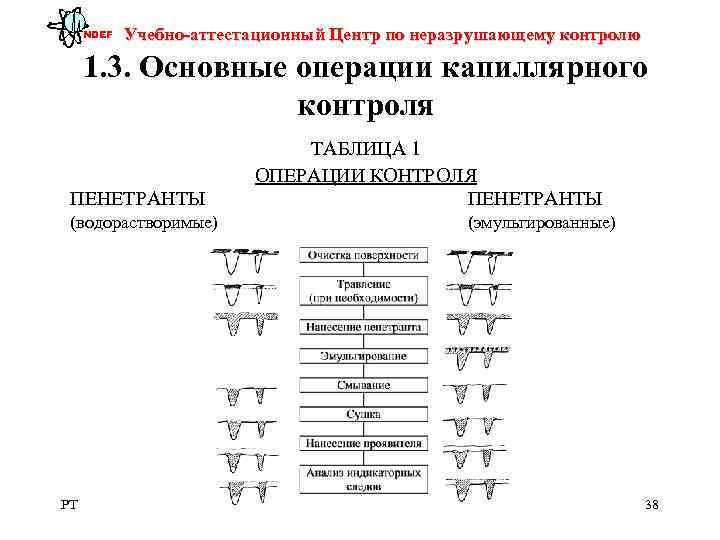

NDEF Учебно-аттестационный Центр по неразрушающему контролю 1. 3. Основные операции капиллярного контроля ТАБЛИЦА 1 ОПЕРАЦИИ КОНТРОЛЯ ПЕНЕТРАНТЫ ПЕНЕТРАНТЫ (водорастворимые) (эмульгированные) PT 38

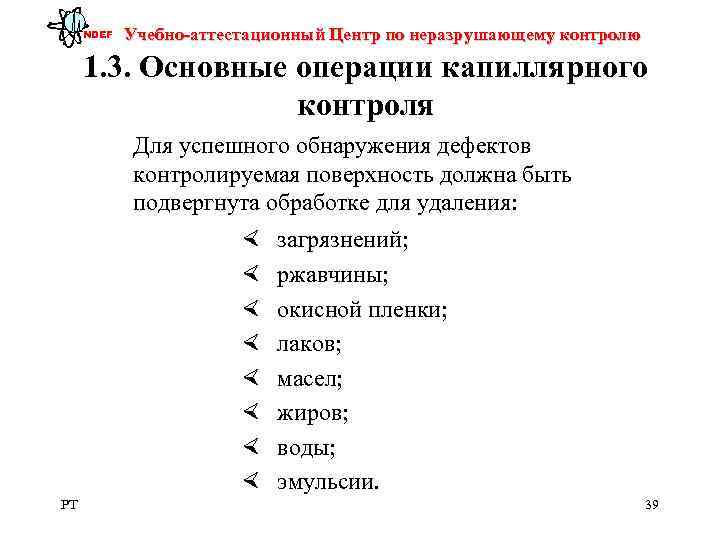

NDEF Учебно-аттестационный Центр по неразрушающему контролю 1. 3. Основные операции капиллярного контроля Для успешного обнаружения дефектов контролируемая поверхность должна быть подвергнута обработке для удаления: × загрязнений; × ржавчины; × окисной пленки; × лаков; × масел; × жиров; × воды; × эмульсии. PT 39

NDEF Учебно-аттестационный Центр по неразрушающему контролю 1. 3. 1. Подготовка объекта контроля Удаление струей материала PT 40

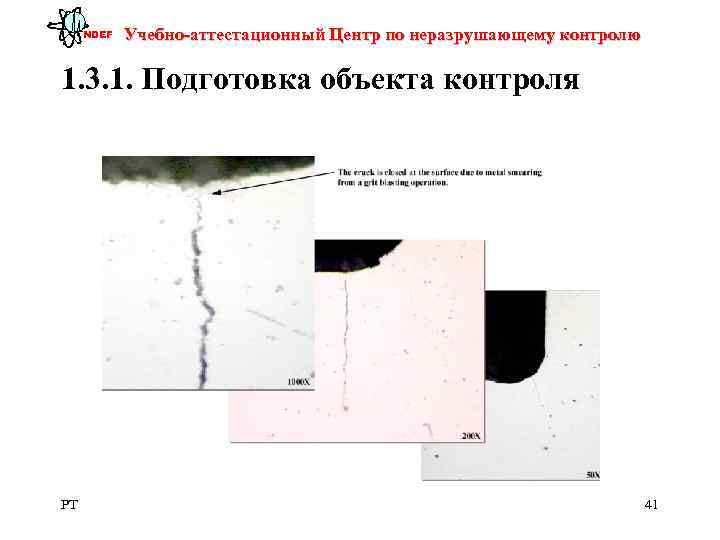

NDEF Учебно-аттестационный Центр по неразрушающему контролю 1. 3. 1. Подготовка объекта контроля PT 41

NDEF Учебно-аттестационный Центр по неразрушающему контролю 1. 3. 1. Подготовка объекта контроля Поверхностная трещина затертая в результате пескоструйной обработки изделия PT 42

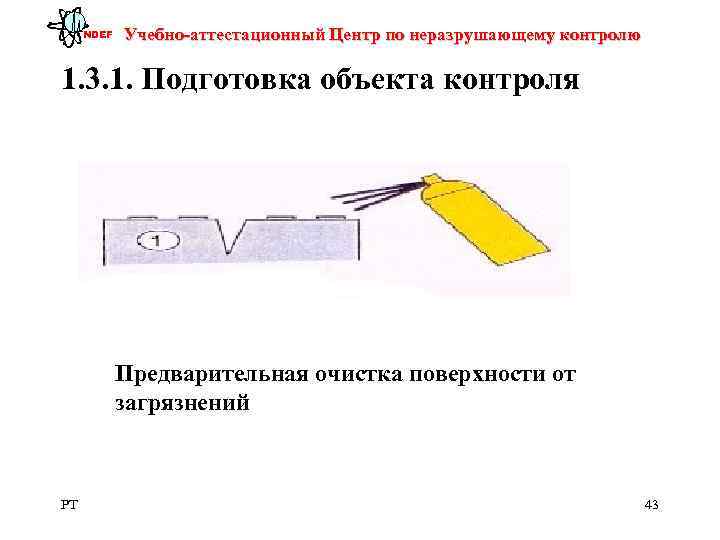

NDEF Учебно-аттестационный Центр по неразрушающему контролю 1. 3. 1. Подготовка объекта контроля Предварительная очистка поверхности от загрязнений PT 43

NDEF Учебно-аттестационный Центр по неразрушающему контролю 1. 3. 1. Подготовка объекта контроля Механическая предварительная очистка Методы: -очистка струей материала -очистка щеткой -шлифование -очистка напильником -очистка на наждаке PT 44

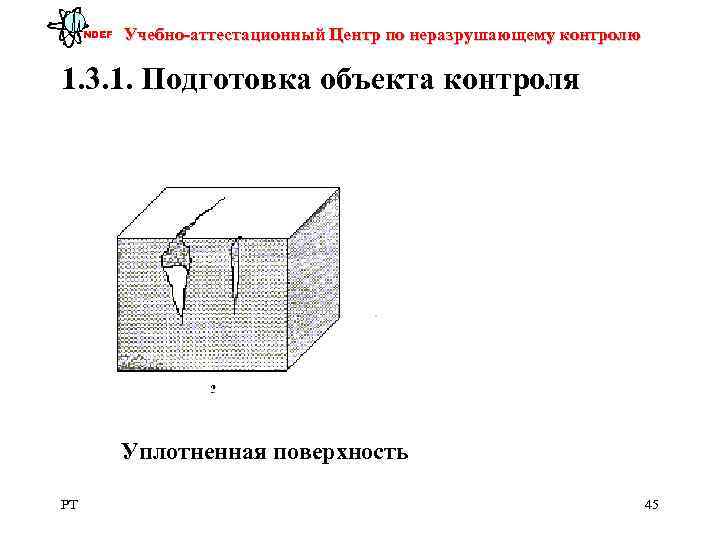

NDEF Учебно-аттестационный Центр по неразрушающему контролю 1. 3. 1. Подготовка объекта контроля Уплотненная поверхность PT 45

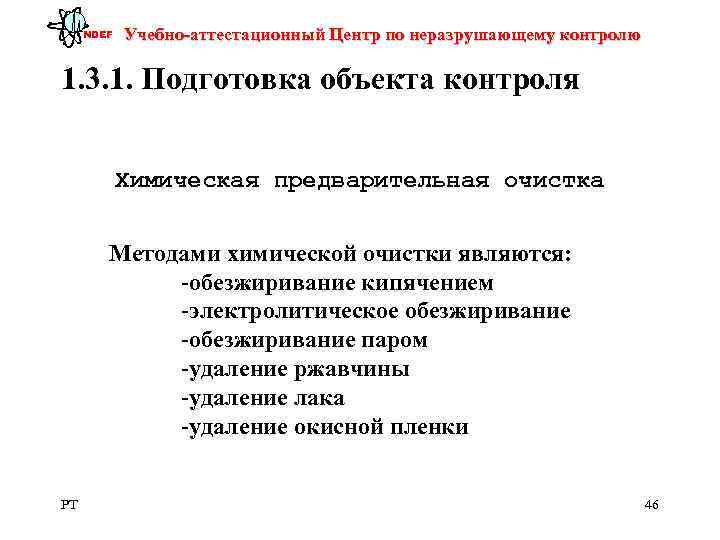

NDEF Учебно-аттестационный Центр по неразрушающему контролю 1. 3. 1. Подготовка объекта контроля Химическая предварительная очистка Методами химической очистки являются: -обезжиривание кипячением -электролитическое обезжиривание -обезжиривание паром -удаление ржавчины -удаление лака -удаление окисной пленки PT 46

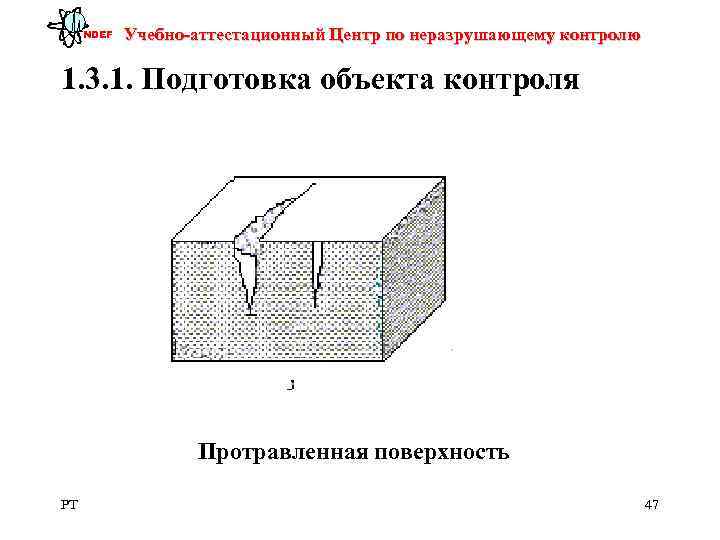

NDEF Учебно-аттестационный Центр по неразрушающему контролю 1. 3. 1. Подготовка объекта контроля Протравленная поверхность PT 47

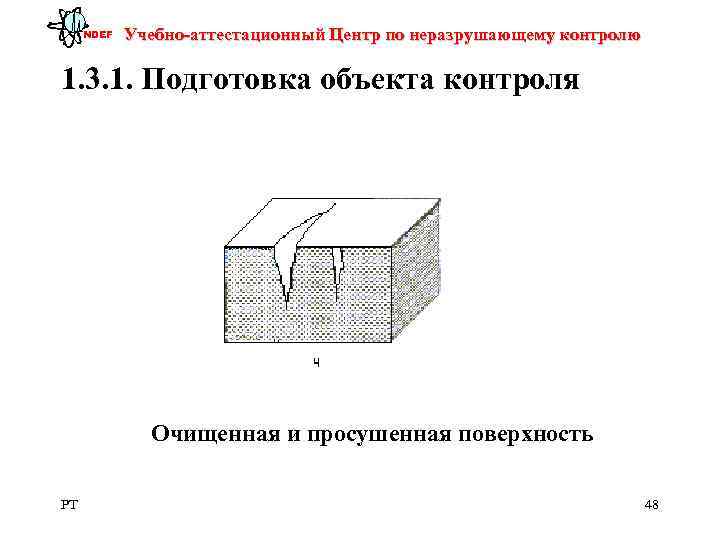

NDEF Учебно-аттестационный Центр по неразрушающему контролю 1. 3. 1. Подготовка объекта контроля Очищенная и просушенная поверхность PT 48

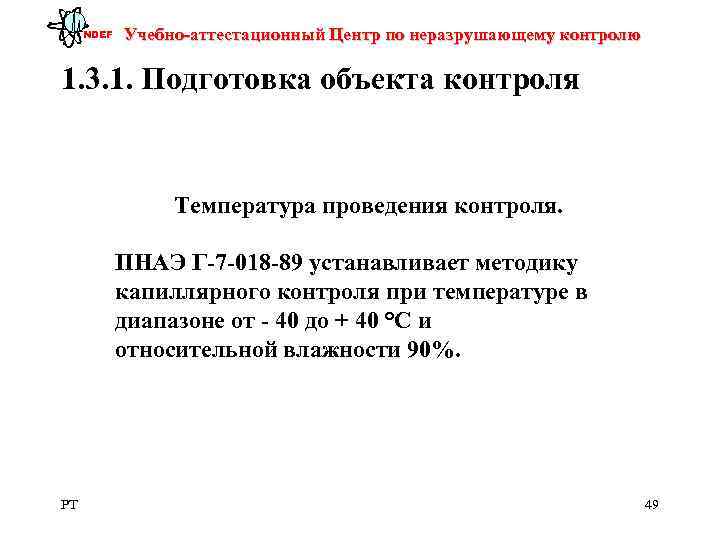

NDEF Учебно-аттестационный Центр по неразрушающему контролю 1. 3. 1. Подготовка объекта контроля Температура проведения контроля. ПНАЭ Г-7 -018 -89 устанавливает методику капиллярного контроля при температуре в диапазоне от - 40 до + 40 °С и относительной влажности 90%. PT 49

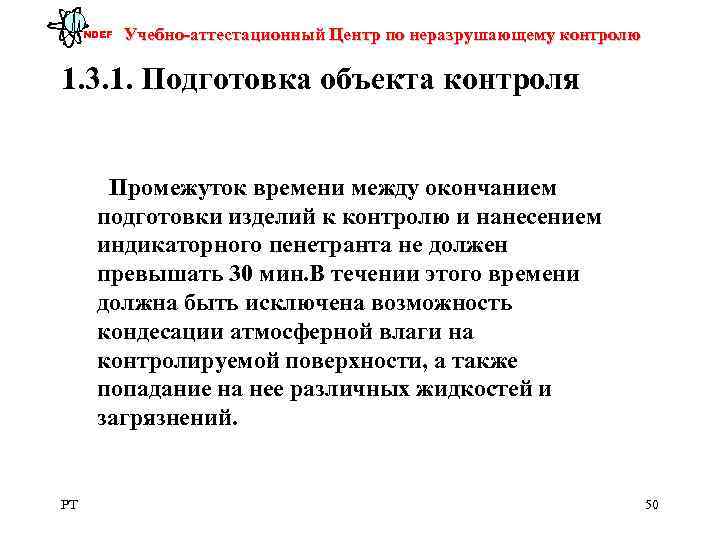

NDEF Учебно-аттестационный Центр по неразрушающему контролю 1. 3. 1. Подготовка объекта контроля Промежуток времени между окончанием подготовки изделий к контролю и нанесением индикаторного пенетранта не должен превышать 30 мин. В течении этого времени должна быть исключена возможность кондесации атмосферной влаги на контролируемой поверхности, а также попадание на нее различных жидкостей и загрязнений. PT 50

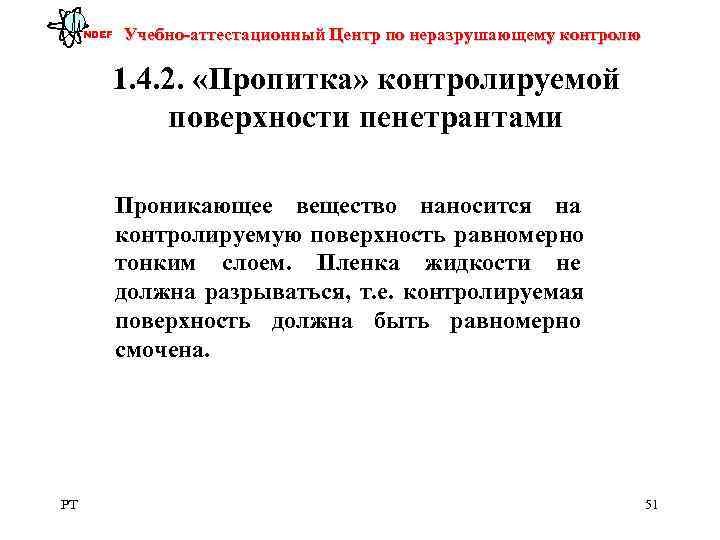

NDEF Учебно-аттестационный Центр по неразрушающему контролю 1. 4. 2. «Пропитка» контролируемой поверхности пенетрантами Проникающее вещество наносится на контролируемую поверхность равномерно тонким слоем. Пленка жидкости не должна разрываться, т. е. контролируемая поверхность должна быть равномерно смочена. PT 51

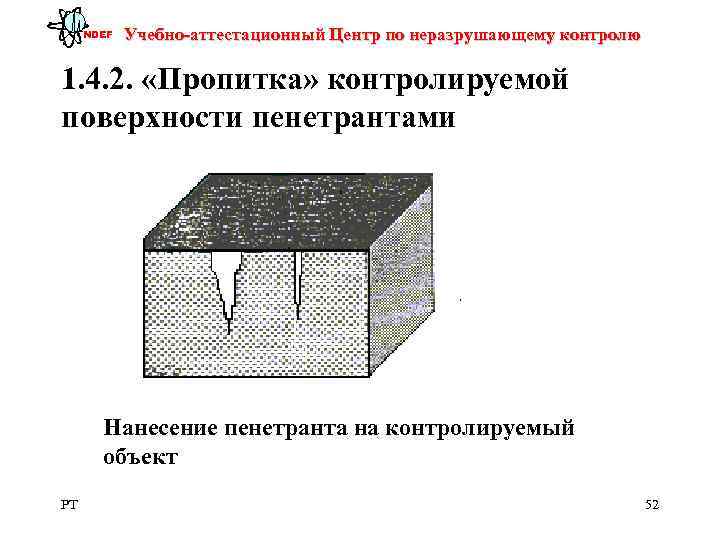

NDEF Учебно-аттестационный Центр по неразрушающему контролю 1. 4. 2. «Пропитка» контролируемой поверхности пенетрантами Нанесение пенетранта на контролируемый объект PT 52

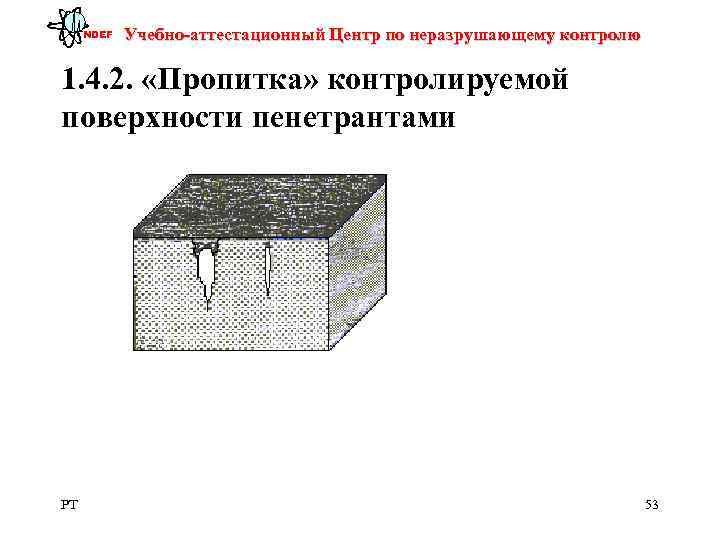

NDEF Учебно-аттестационный Центр по неразрушающему контролю 1. 4. 2. «Пропитка» контролируемой поверхности пенетрантами PT 53

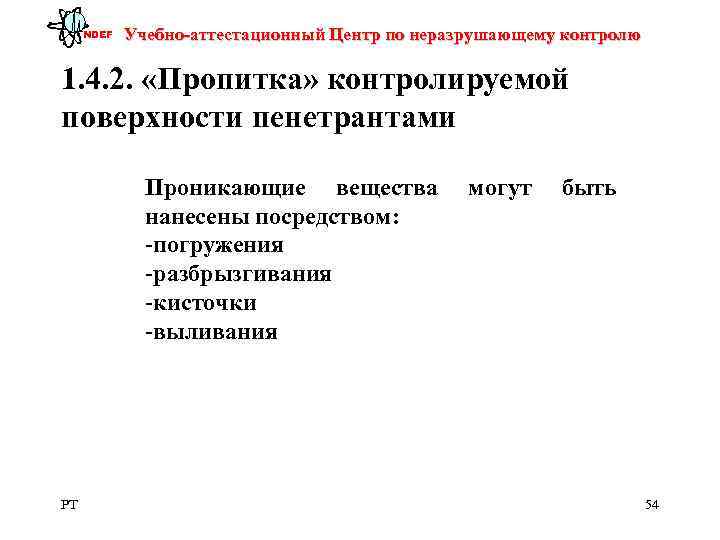

NDEF Учебно-аттестационный Центр по неразрушающему контролю 1. 4. 2. «Пропитка» контролируемой поверхности пенетрантами Проникающие вещества могут быть нанесены посредством: -погружения -разбрызгивания -кисточки -выливания PT 54

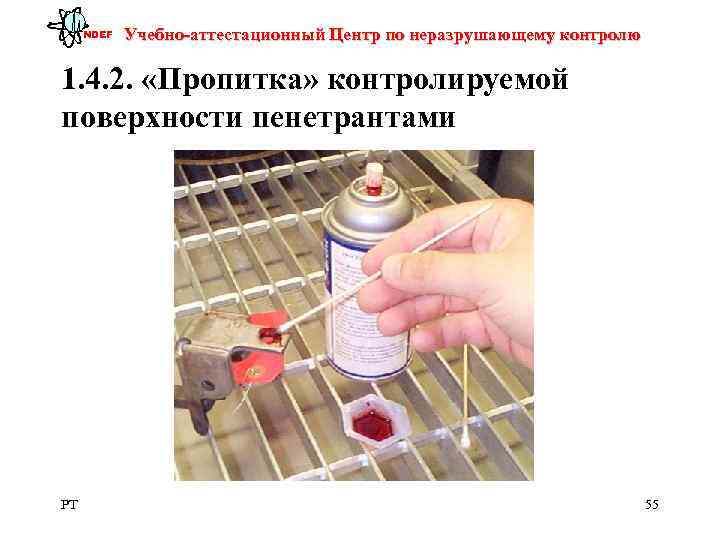

NDEF Учебно-аттестационный Центр по неразрушающему контролю 1. 4. 2. «Пропитка» контролируемой поверхности пенетрантами PT 55

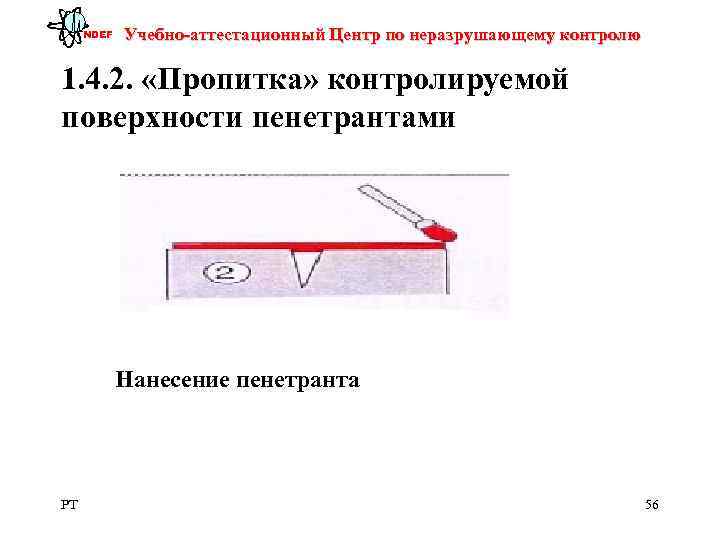

NDEF Учебно-аттестационный Центр по неразрушающему контролю 1. 4. 2. «Пропитка» контролируемой поверхности пенетрантами Нанесение пенетранта PT 56

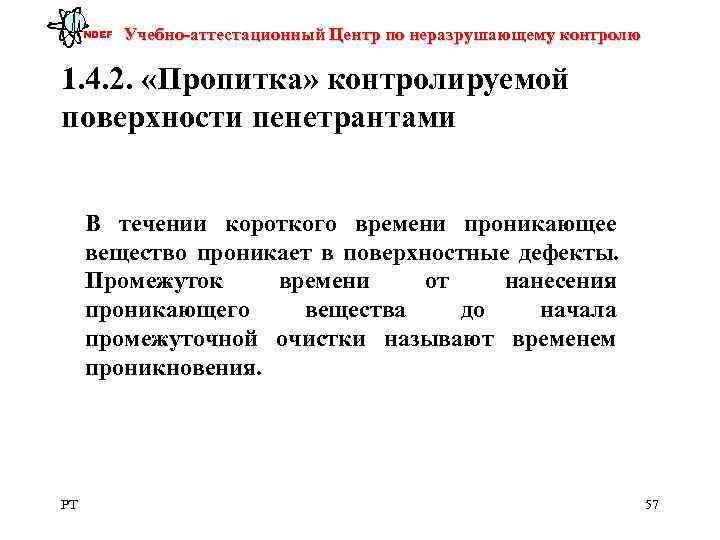

NDEF Учебно-аттестационный Центр по неразрушающему контролю 1. 4. 2. «Пропитка» контролируемой поверхности пенетрантами В течении короткого времени проникающее вещество проникает в поверхностные дефекты. Промежуток времени от нанесения проникающего вещества до начала промежуточной очистки называют временем проникновения. PT 57

NDEF Учебно-аттестационный Центр по неразрушающему контролю 1. 4. 2. «Пропитка» контролируемой поверхности пенетрантами Процесс проникновения пенетранта PT 58

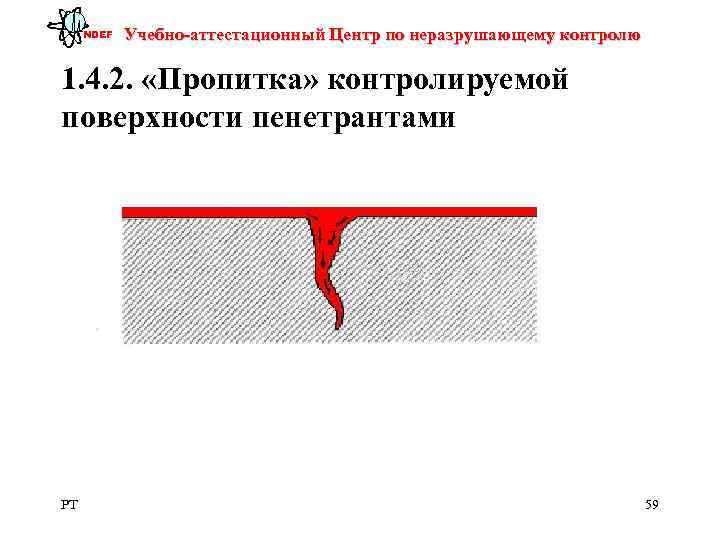

NDEF Учебно-аттестационный Центр по неразрушающему контролю 1. 4. 2. «Пропитка» контролируемой поверхности пенетрантами PT 59

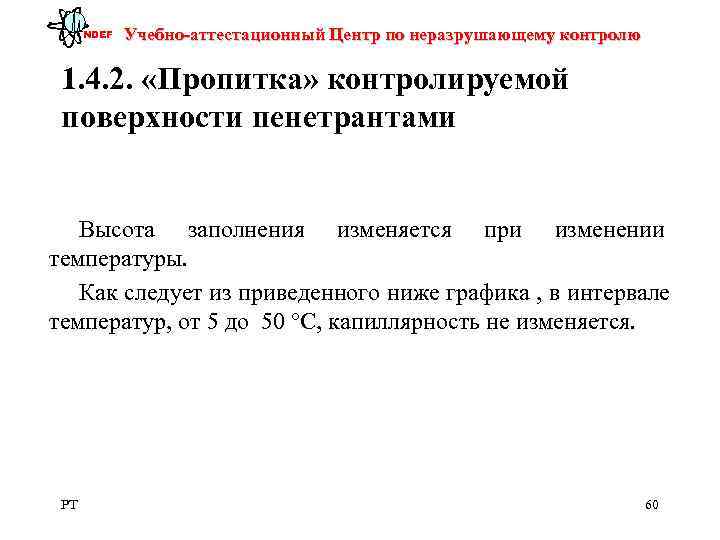

NDEF Учебно-аттестационный Центр по неразрушающему контролю 1. 4. 2. «Пропитка» контролируемой поверхности пенетрантами Высота заполнения изменяется при изменении температуры. Как следует из приведенного ниже графика , в интервале температур, от 5 до 50 °С, капиллярность не изменяется. PT 60

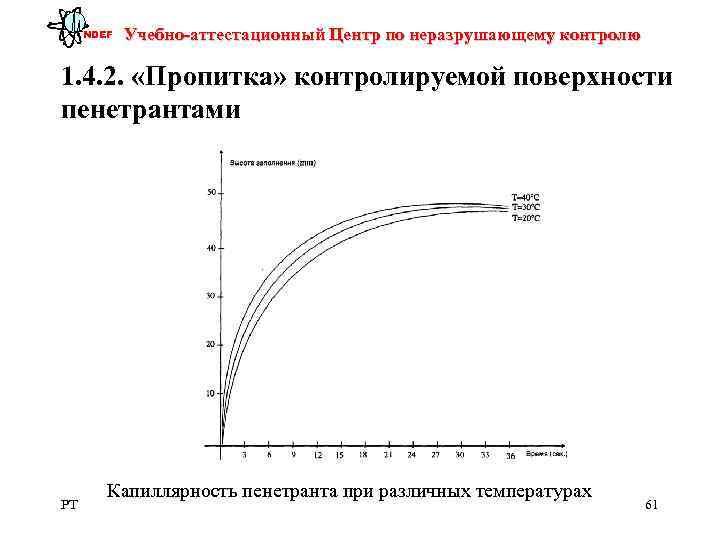

NDEF Учебно-аттестационный Центр по неразрушающему контролю 1. 4. 2. «Пропитка» контролируемой поверхности пенетрантами Капиллярность пенетранта при различных температурах PT 61

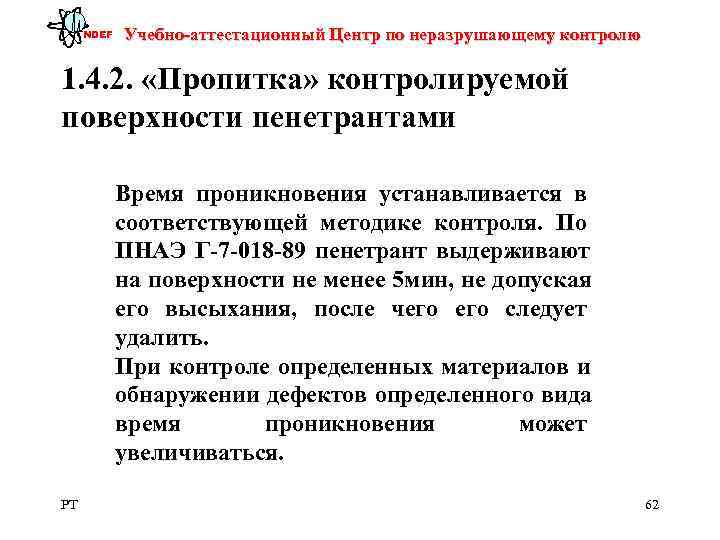

NDEF Учебно-аттестационный Центр по неразрушающему контролю 1. 4. 2. «Пропитка» контролируемой поверхности пенетрантами Время проникновения устанавливается в соответствующей методике контроля. По ПНАЭ Г-7 -018 -89 пенетрант выдерживают на поверхности не менее 5 мин, не допуская его высыхания, после чего следует удалить. При контроле определенных материалов и обнаружении дефектов определенного вида время проникновения может увеличиваться. PT 62

NDEF Учебно-аттестационный Центр по неразрушающему контролю 1. 3. 3. Удаление пенетрантов с поверхности Промежуточная очистка пенетранта PT 63

NDEF Учебно-аттестационный Центр по неразрушающему контролю 1. 3. 3. Удаление пенетрантов с поверхности Промежуточная очистка поверхности от пенетранта - растворителем. PT 64

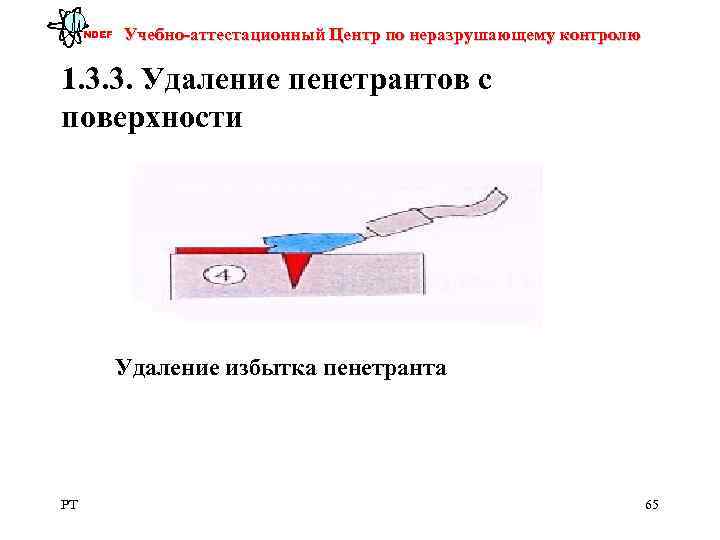

NDEF Учебно-аттестационный Центр по неразрушающему контролю 1. 3. 3. Удаление пенетрантов с поверхности Удаление избытка пенетранта PT 65

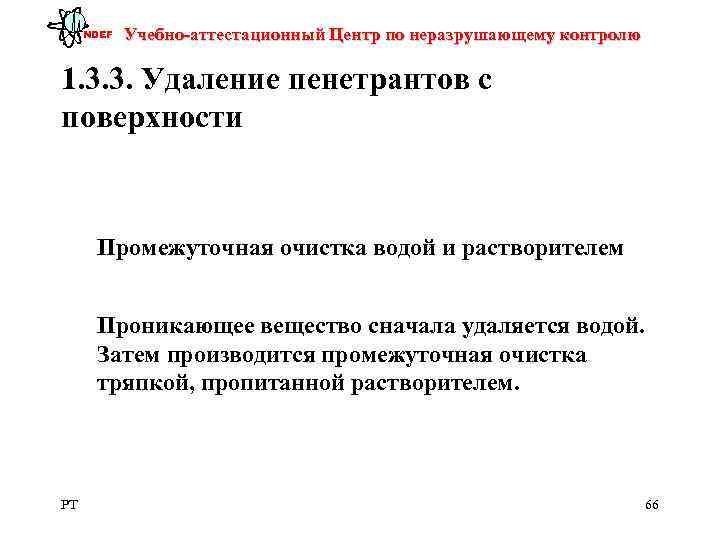

NDEF Учебно-аттестационный Центр по неразрушающему контролю 1. 3. 3. Удаление пенетрантов с поверхности Промежуточная очистка водой и растворителем Проникающее вещество сначала удаляется водой. Затем производится промежуточная очистка тряпкой, пропитанной растворителем. PT 66

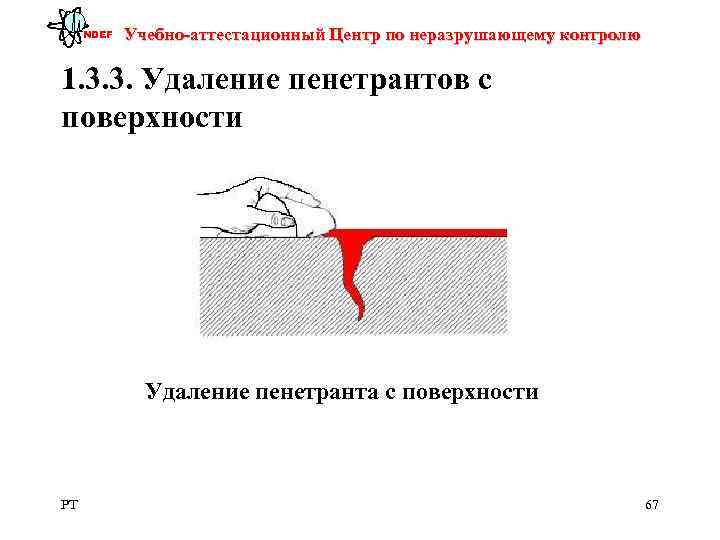

NDEF Учебно-аттестационный Центр по неразрушающему контролю 1. 3. 3. Удаление пенетрантов с поверхности Удаление пенетранта с поверхности PT 67

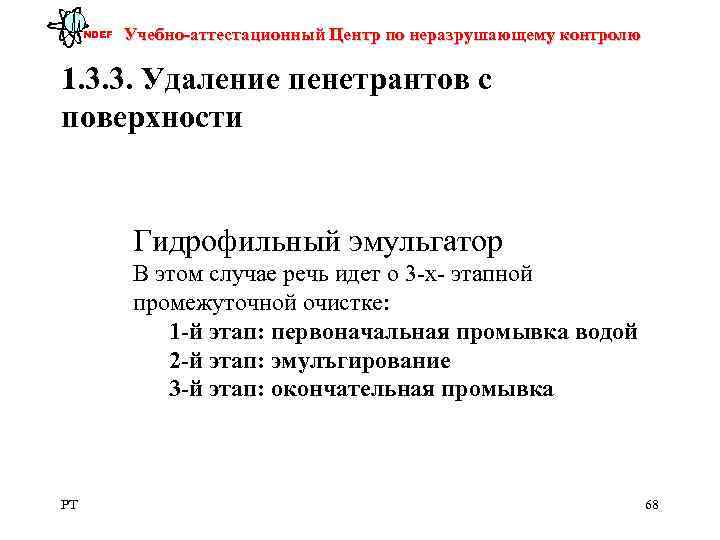

NDEF Учебно-аттестационный Центр по неразрушающему контролю 1. 3. 3. Удаление пенетрантов с поверхности Гидрофильный эмульгатор В этом случае речь идет о 3 -х- этапной промежуточной очистке: 1 -й этап: первоначальная промывка водой 2 -й этап: эмулъгирование 3 -й этап: окончательная промывка PT 68

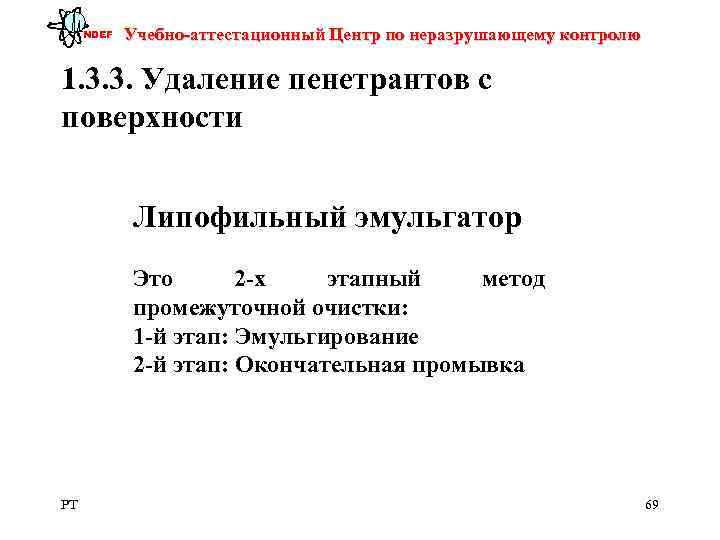

NDEF Учебно-аттестационный Центр по неразрушающему контролю 1. 3. 3. Удаление пенетрантов с поверхности Липофильный эмульгатор Это 2 -х этапный метод промежуточной очистки: 1 -й этап: Эмульгирование 2 -й этап: Окончательная промывка PT 69

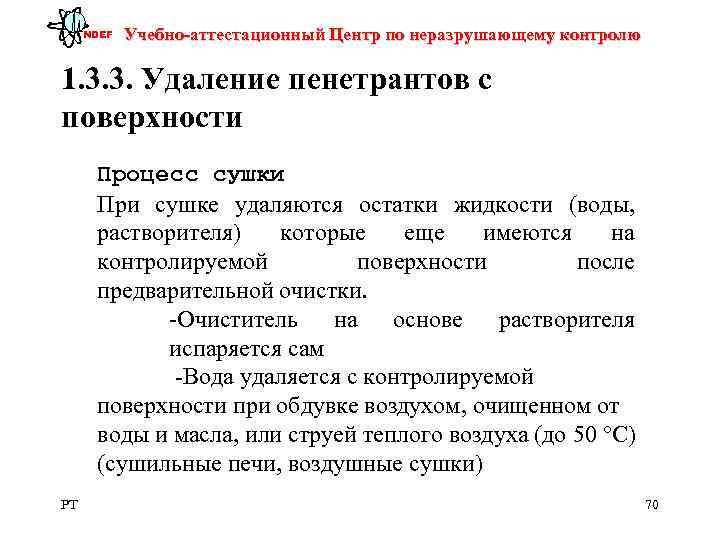

NDEF Учебно-аттестационный Центр по неразрушающему контролю 1. 3. 3. Удаление пенетрантов с поверхности Процесс сушки При сушке удаляются остатки жидкости (воды, растворителя) которые еще имеются на контролируемой поверхности после предварительной очистки. -Очиститель на основе растворителя испаряется сам -Вода удаляется с контролируемой поверхности при обдувке воздухом, очищенном от воды и масла, или струей теплого воздуха (до 50 °С) (сушильные печи, воздушные сушки) PT 70

NDEF Учебно-аттестационный Центр по неразрушающему контролю 1. 3. 3. Удаление пенетрантов с поверхности Процесс сушки PT 71

NDEF Учебно-аттестационный Центр по неразрушающему контролю 1. 3. 3. Удаление пенетрантов с поверхности Процесс сушки ВНИМАНИЕ Остатки жидкости на контролируемой поверхности могут помешать процессу проявления, что приведет к тому, что имеющиеся дефекты не будут обнаружены. PT 72

NDEF Учебно-аттестационный Центр по неразрушающему контролю 1. 3. 4. НАНЕСЕНИЕ ПРОЯВИТЕЛЯ Нанесение проявителя PT 73

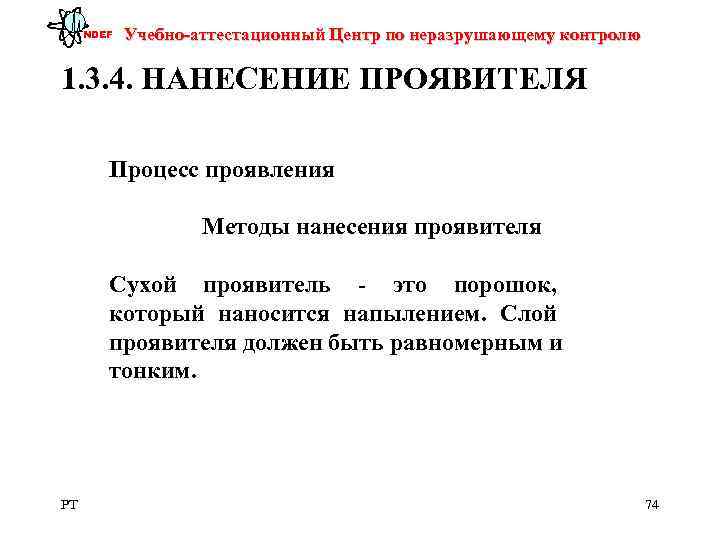

NDEF Учебно-аттестационный Центр по неразрушающему контролю 1. 3. 4. НАНЕСЕНИЕ ПРОЯВИТЕЛЯ Процесс проявления Методы нанесения проявителя Сухой проявитель - это порошок, который наносится напылением. Слой проявителя должен быть равномерным и тонким. PT 74

NDEF Учебно-аттестационный Центр по неразрушающему контролю 1. 3. 4. НАНЕСЕНИЕ ПРОЯВИТЕЛЯ Продолжительность проявления Процесс проявления начинается с момента возникновения контакта между сухим порошком и проникающим веществом в дефекте. При использовании жидкого проявителя - это момент, когда несущая жидкость (растворитель или вода) испарится или высохнет. Как правило, время проявления устанавливается равным времени проникновения. В общем случае необходимо следовать указаниям соответствующей методики контроля. PT 75

NDEF Учебно-аттестационный Центр по неразрушающему контролю 1. 3. 4. НАНЕСЕНИЕ ПРОЯВИТЕЛЯ Наблюдение С момента нанесения проявителя следует по возможности следить за состоянием контролируемой поверхности. Однако наблюдение начинается только по истечении установленного времени проявления. При контроле красящими проникающими веществами показания дефектов имеют красный цвет на белом фоне (проявитель). PT 76

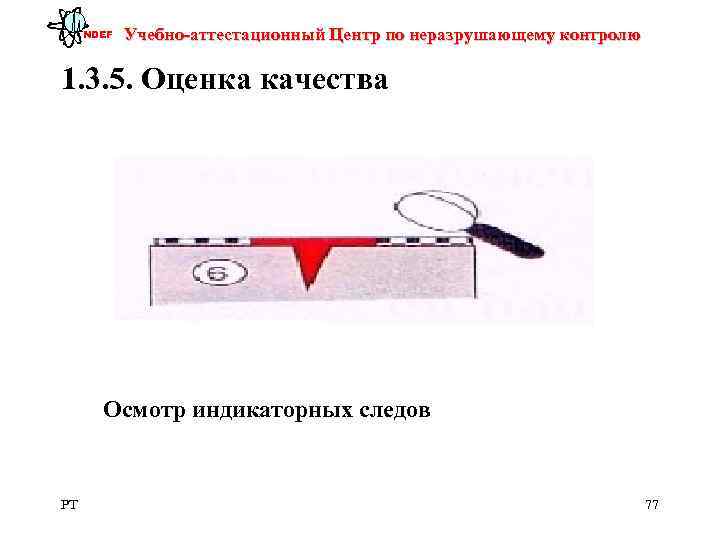

NDEF Учебно-аттестационный Центр по неразрушающему контролю 1. 3. 5. Оценка качества Осмотр индикаторных следов PT 77

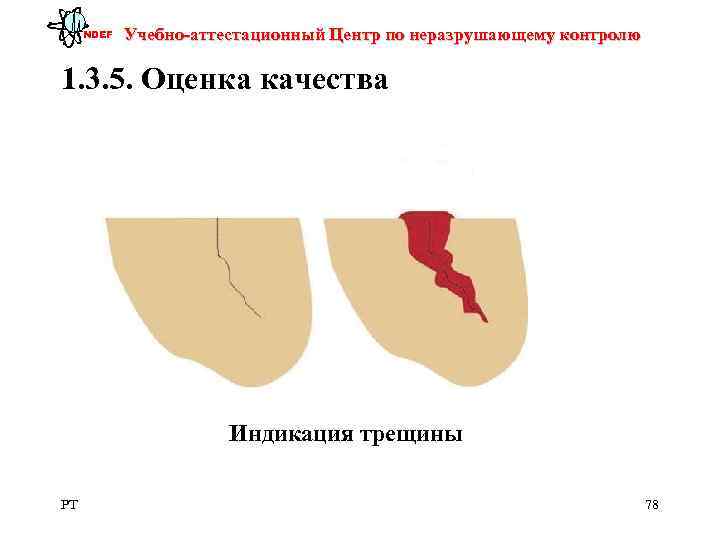

NDEF Учебно-аттестационный Центр по неразрушающему контролю 1. 3. 5. Оценка качества Индикация трещины PT 78

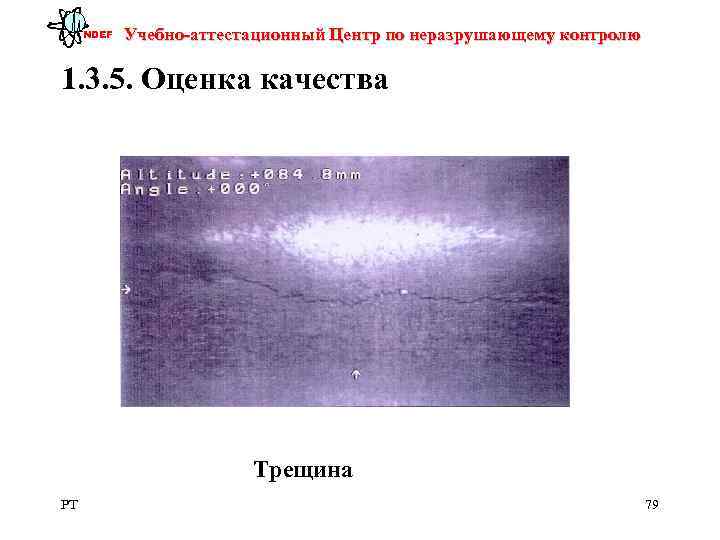

NDEF Учебно-аттестационный Центр по неразрушающему контролю 1. 3. 5. Оценка качества Трещина PT 79

NDEF Учебно-аттестационный Центр по неразрушающему контролю 1. 3. 5. Оценка качества PT 80

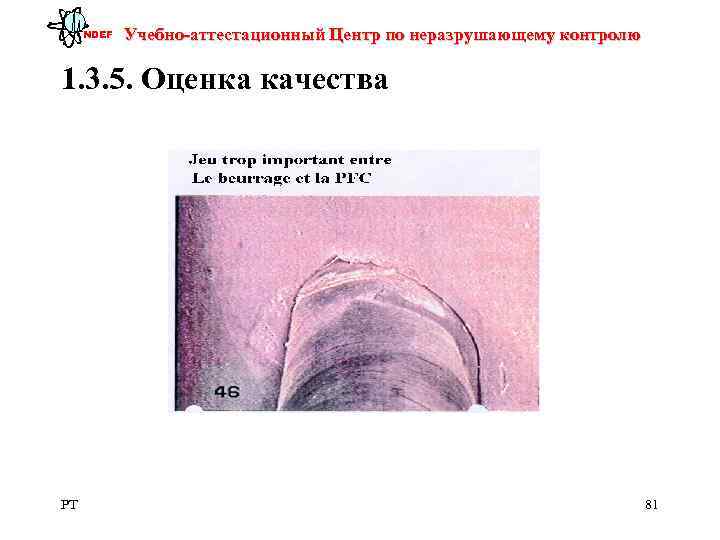

NDEF Учебно-аттестационный Центр по неразрушающему контролю 1. 3. 5. Оценка качества PT 81

NDEF Учебно-аттестационный Центр по неразрушающему контролю 1. 3. 5. Оценка качества PT 82

NDEF Учебно-аттестационный Центр по неразрушающему контролю 1. 3. 5. Оценка качества PT 83

NDEF Учебно-аттестационный Центр по неразрушающему контролю 1. 3. 5. Оценка качества PT 84

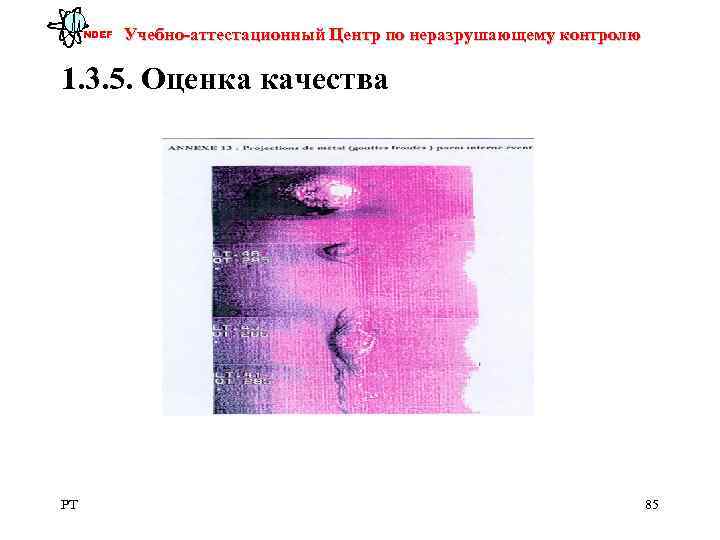

NDEF Учебно-аттестационный Центр по неразрушающему контролю 1. 3. 5. Оценка качества PT 85

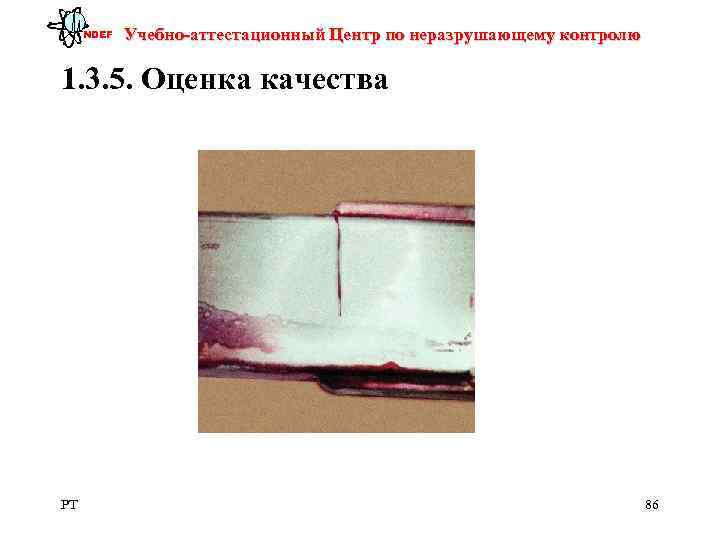

NDEF Учебно-аттестационный Центр по неразрушающему контролю 1. 3. 5. Оценка качества PT 86

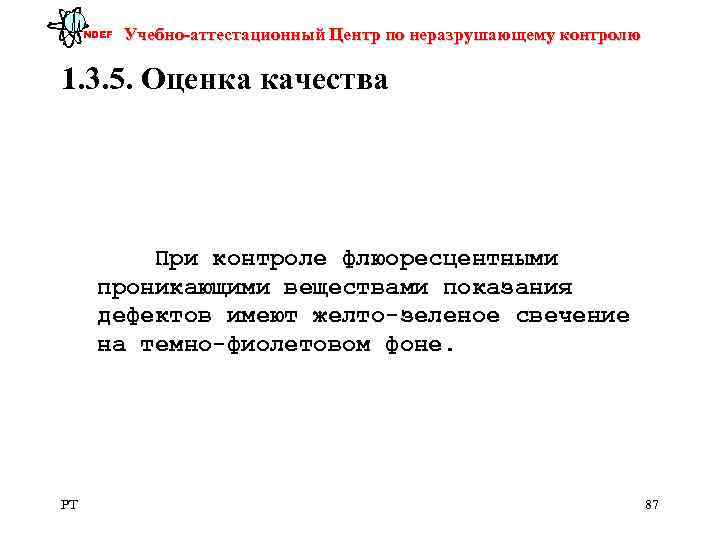

NDEF Учебно-аттестационный Центр по неразрушающему контролю 1. 3. 5. Оценка качества При контроле флюоресцентными проникающими веществами показания дефектов имеют желто-зеленое свечение на темно-фиолетовом фоне. PT 87

NDEF Учебно-аттестационный Центр по неразрушающему контролю 1. 3. 5. Оценка качества Показания измеряются, пересчитываются и заносятся в протокол. PT 88

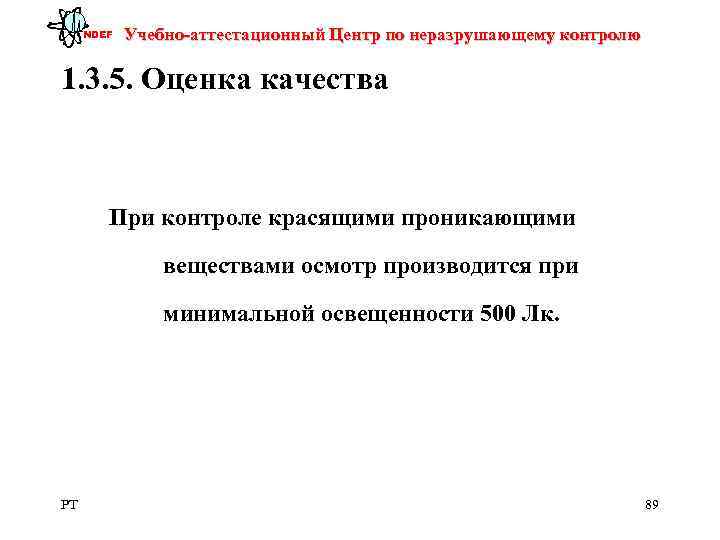

NDEF Учебно-аттестационный Центр по неразрушающему контролю 1. 3. 5. Оценка качества При контроле красящими проникающими веществами осмотр производится при минимальной освещенности 500 Лк. PT 89

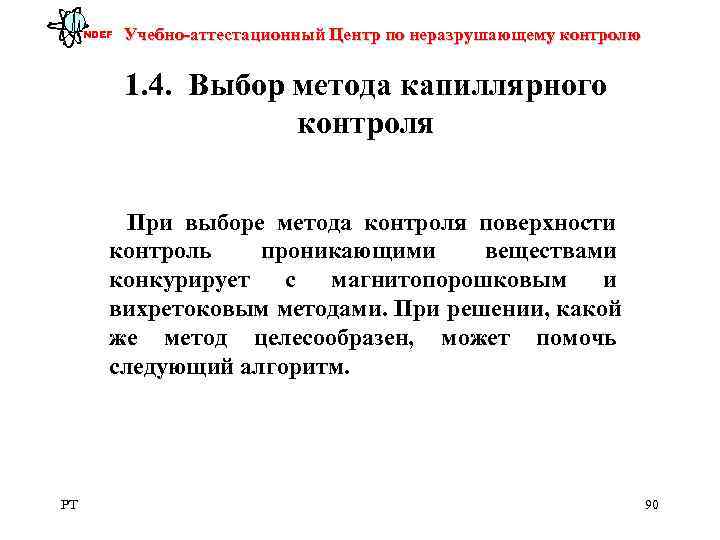

NDEF Учебно-аттестационный Центр по неразрушающему контролю 1. 4. Выбор метода капиллярного контроля При выборе метода контроля поверхности контроль проникающими веществами конкурирует с магнитопорошковым и вихретоковым методами. При решении, какой же метод целесообразен, может помочь следующий алгоритм. PT 90

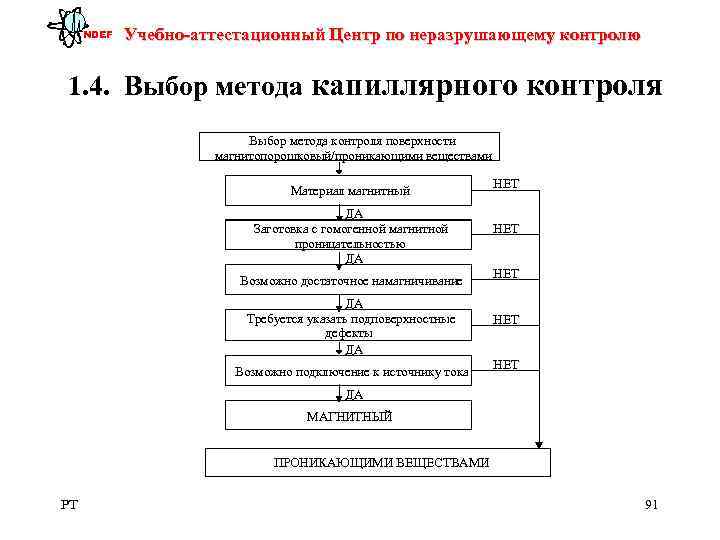

NDEF Учебно-аттестационный Центр по неразрушающему контролю 1. 4. Выбор метода капиллярного контроля Выбор метода контроля поверхности магнитопорошковый/проникающими веществами НЕТ Материал магнитный ДА Заготовка с гомогенной магнитной НЕТ проницательностью ДА НЕТ Возможно достаточное намагничивание ДА Требуется указать подповерхностные НЕТ дефекты ДА НЕТ Возможно подключение к источнику тока ДА МАГНИТНЫЙ ПРОНИКАЮЩИМИ ВЕЩЕСТВАМИ PT 91

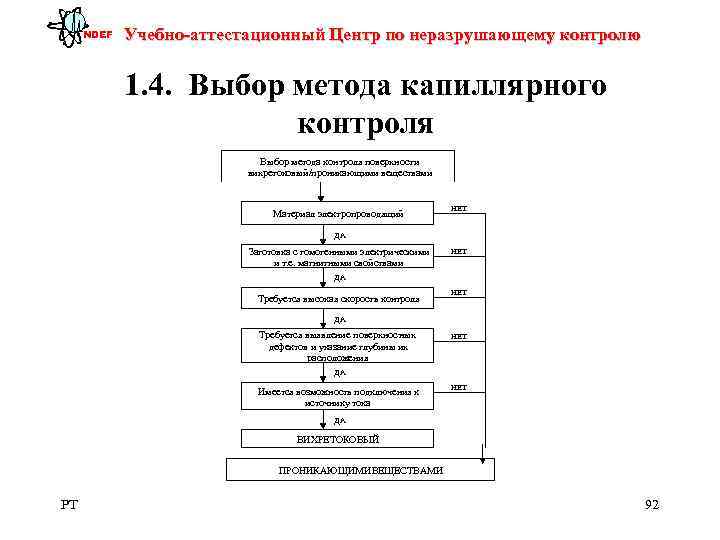

NDEF Учебно-аттестационный Центр по неразрушающему контролю 1. 4. Выбор метода капиллярного контроля Выбор метода контроля поверхности вихретоковый/проникающими веществами НЕТ Материал электропроводящий ДА Заготовка с гомогенными электрическими НЕТ и т. е. магнитными свойствами ДА НЕТ Требуется высокая скорость контроля ДА Требуется выявление поверхност ых н НЕТ дефектов и указание глубины их расположения ДА НЕТ Имеется возможность подключения к источнику тока ДА ВИХРЕТОКОВЫЙ ПРОНИКАЮЩИМИ ВЕЩЕСТВАМИ PT 92

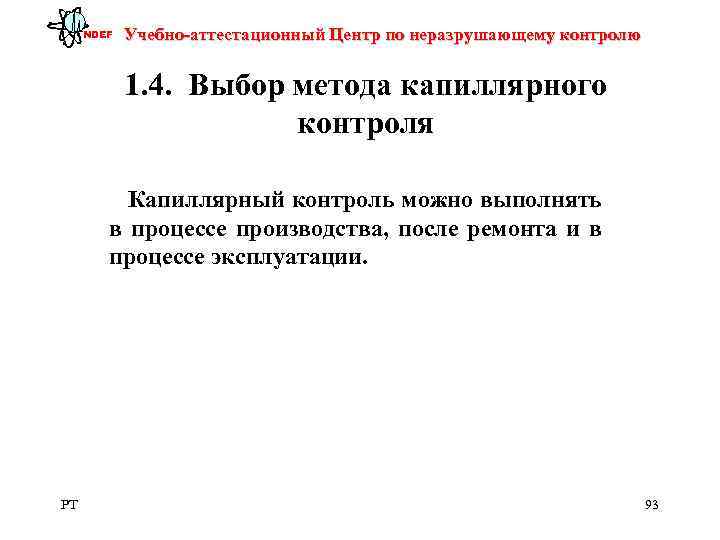

NDEF Учебно-аттестационный Центр по неразрушающему контролю 1. 4. Выбор метода капиллярного контроля Капиллярный контроль можно выполнять в процессе производства, после ремонта и в процессе эксплуатации. PT 93

NDEF Учебно-аттестационный Центр по неразрушающему контролю 1. 4. Выбор метода капиллярного контроля Важными преимуществами, ведущими к использованию капиллярного метода контроля, являются следующие: ×контроль всей поверхности; ×контроль сильно деформированных частей; ×массовый контроль деталей; ×контроль больших изделий; ×контроль деталей из различного материала; PT 94

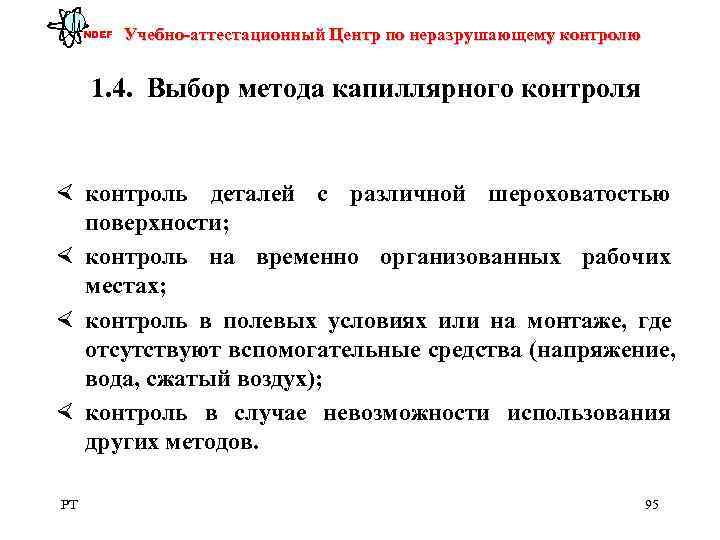

NDEF Учебно-аттестационный Центр по неразрушающему контролю 1. 4. Выбор метода капиллярного контроля × контроль деталей с различной шероховатостью поверхности; × контроль на временно организованных рабочих местах; × контроль в полевых условиях или на монтаже, где отсутствуют вспомогательные средства (напряжение, вода, сжатый воздух); × контроль в случае невозможности использования других методов. PT 95

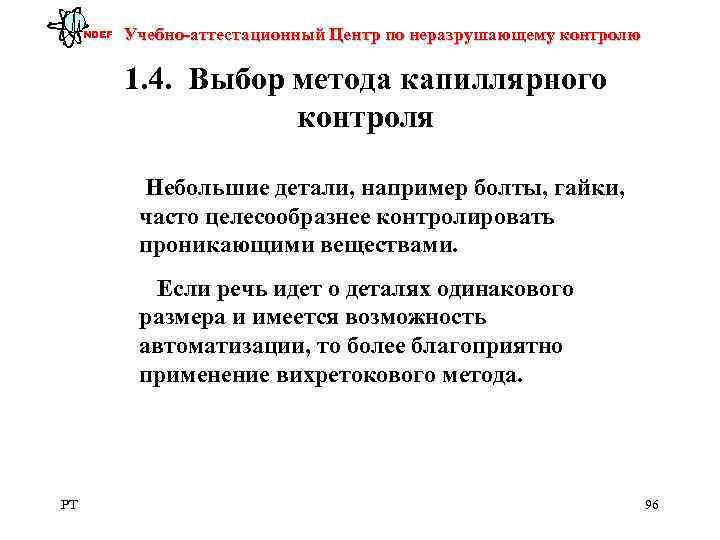

NDEF Учебно-аттестационный Центр по неразрушающему контролю 1. 4. Выбор метода капиллярного контроля Небольшие детали, например болты, гайки, часто целесообразнее контролировать проникающими веществами. Если речь идет о деталях одинакового размера и имеется возможность автоматизации, то более благоприятно применение вихретокового метода. PT 96

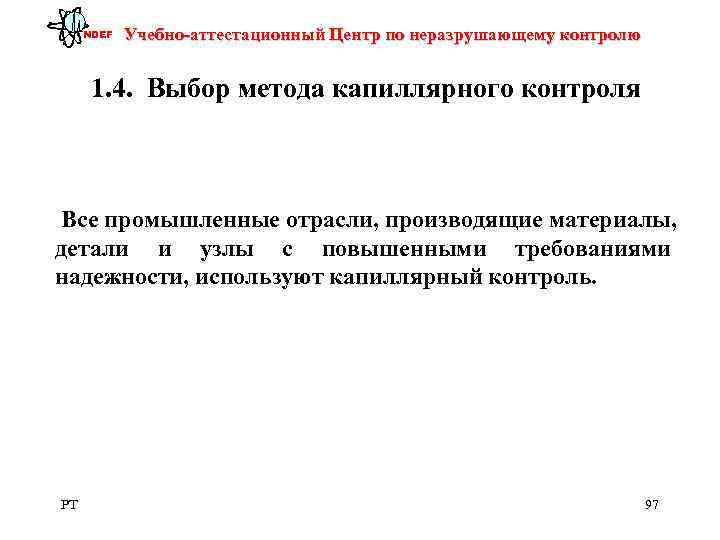

NDEF Учебно-аттестационный Центр по неразрушающему контролю 1. 4. Выбор метода капиллярного контроля Все промышленные отрасли, производящие материалы, детали и узлы с повышенными требованиями надежности, используют капиллярный контроль. PT 97

NDEF Учебно-аттестационный Центр по неразрушающему контролю 1. 4. Выбор метода капиллярного контроля Используемые методы и объемы капиллярного контроля в различных отраслях промышленности представлены в Таблице 3. PT 98

NDEF Учебно-аттестационный Центр по неразрушающему контролю 1. 4. Выбор метода капиллярного контроля ТАБЛИЦА 3 МЕТОДЫ КАПИЛЛЯРНОГО КОНТРОЛЯ, ИСПОЛЬЗУЕМЫЕ В ПРОМЫШЛЕННЫХ ОТРАСЛЯХ PT 99

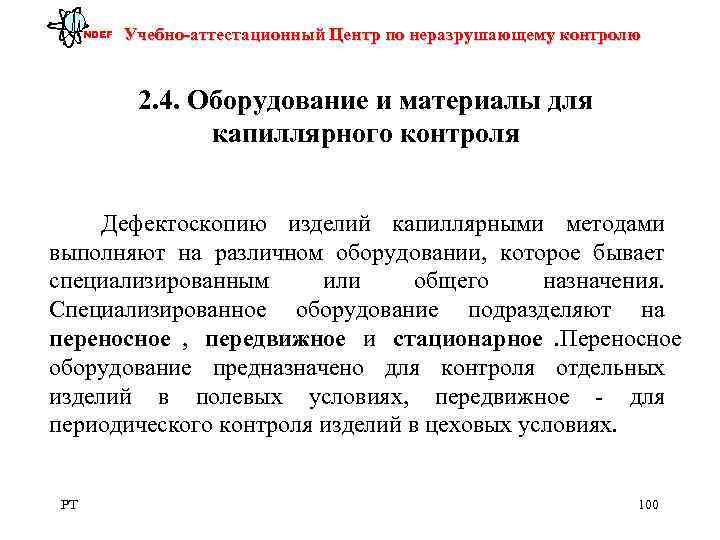

NDEF Учебно-аттестационный Центр по неразрушающему контролю 2. 4. Оборудование и материалы для капиллярного контроля Дефектоскопию изделий капиллярными методами выполняют на различном оборудовании, которое бывает специализированным или общего назначения. Специализированное оборудование подразделяют на переносное , передвижное и стационарное. Переносное оборудование предназначено для контроля отдельных изделий в полевых условиях, передвижное - для периодического контроля изделий в цеховых условиях. PT 100
