Название страницы, раздела, параграфа Предоставление услуг на базе ЦОД ИТМи. ВТ, Открытые технологии

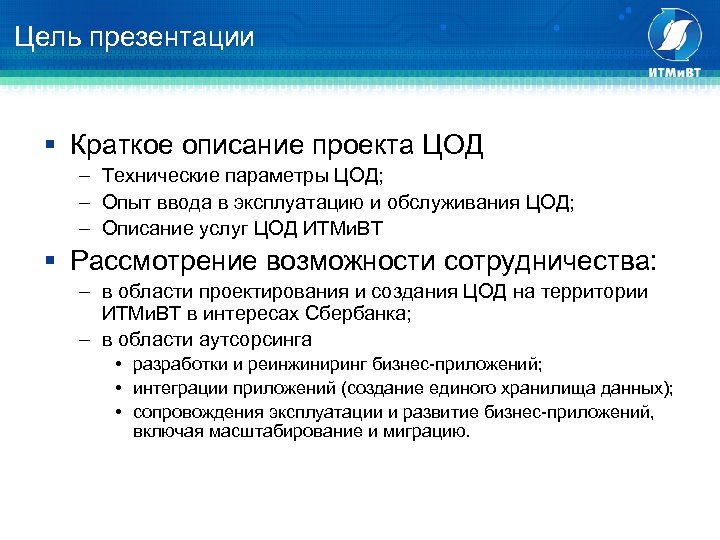

Название страницы, Цель презентации раздела, параграфа § Краткое описание проекта ЦОД – Технические параметры ЦОД; – Опыт ввода в эксплуатацию и обслуживания ЦОД; – Описание услуг ЦОД ИТМи. ВТ § Рассмотрение возможности сотрудничества: – в области проектирования и создания ЦОД на территории ИТМи. ВТ в интересах Сбербанка; – в области аутсорсинга • разработки и реинжиниринг бизнес-приложений; • интеграции приложений (создание единого хранилища данных); • сопровождения эксплуатации и развитие бизнес-приложений, включая масштабирование и миграцию.

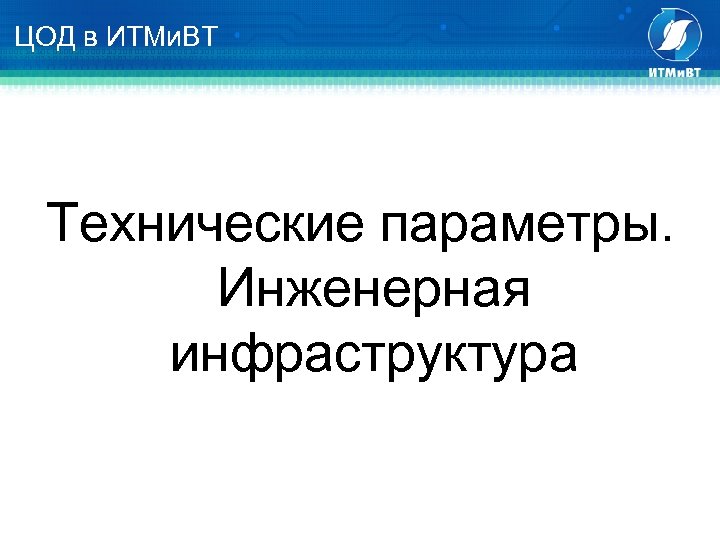

Название страницы, ЦОД в ИТМи. ВТ раздела, параграфа Технические параметры. Инженерная инфраструктура

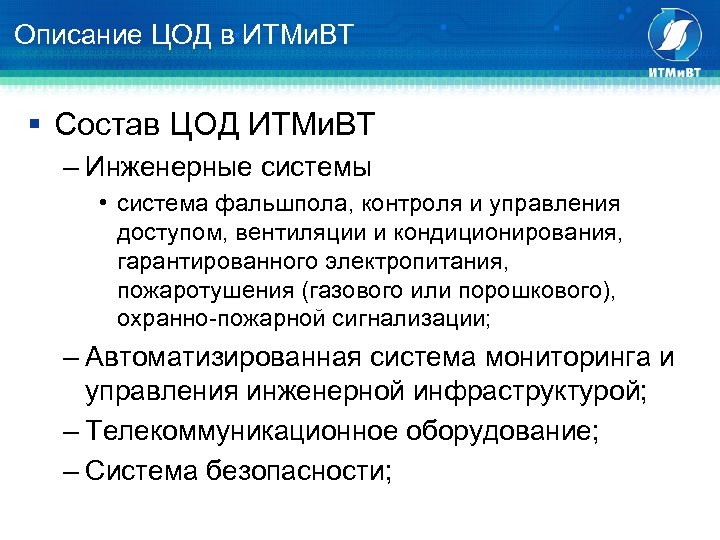

Название страницы, Описание ЦОД в ИТМи. ВТ раздела, параграфа § Состав ЦОД ИТМи. ВТ – Инженерные системы • система фальшпола, контроля и управления доступом, вентиляции и кондиционирования, гарантированного электропитания, пожаротушения (газового или порошкового), охранно-пожарной сигнализации; – Автоматизированная система мониторинга и управления инженерной инфраструктурой; – Телекоммуникационное оборудование; – Система безопасности;
Название страницы, Технические параметры ЦОД раздела, параграфа § Технологические параметры здания ИТМи. ВТ позволяют установить § § § § – 100 стоек на этаже (всего 3 этажа, общая площадь 900 м 2); – общая площадь на стойку: 3 м 2 Электропитание: – Наличие 2 -х независимых источников питания; – Энергопотребление ЦОД, в год: 5519 МВт*ч – Потребление воды, в год: 1500 м 3 Автоматическая система газового пожаротушения ЦОД; Прецизионная система кондиционирования и климат-контроля; Система безопасности ЦОД, обеспечивающая авторизованный доступ в дата-центр и видеонаблюдение, датчики движения; Системы резервного копирования; Независимые дублированные каналы, соединяющие дата-центр c центрами обмена трафиком; Система круглосуточного мониторинга;

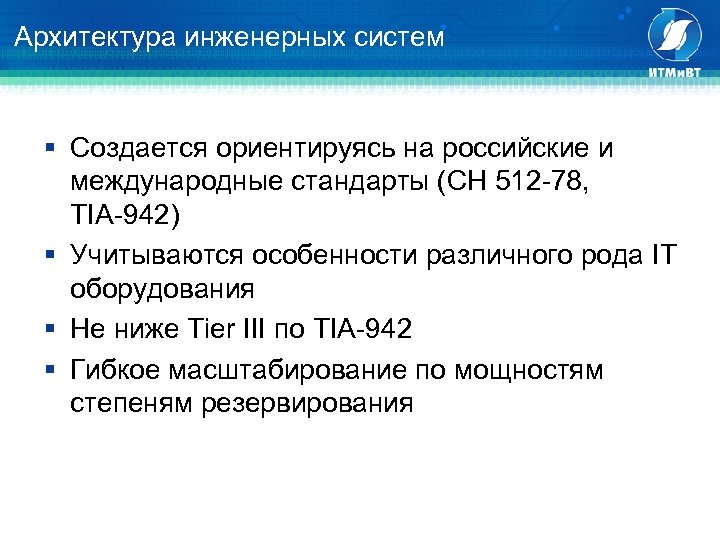

Название страницы, Архитектура инженерных систем раздела, параграфа § Создается ориентируясь на российские и международные стандарты (СН 512 -78, TIA-942) § Учитываются особенности различного рода IT оборудования § Не ниже Tier III по TIA-942 § Гибкое масштабирование по мощностям степеням резервирования
Название страницы, Размещение оборудования раздела, параграфа § Характеристики здания – Здание предназначено для размещения подобных систем (пути подъезда, проноса оборудования, нагрузка на перекрытия, близость ТП, габариты помещений и т. д. ) § Размещение оборудования – 3 этажа под размещение IT оборудования – Все основные элементы инженерной инфраструктуры размещаются в подвале или на прилегающей территории.

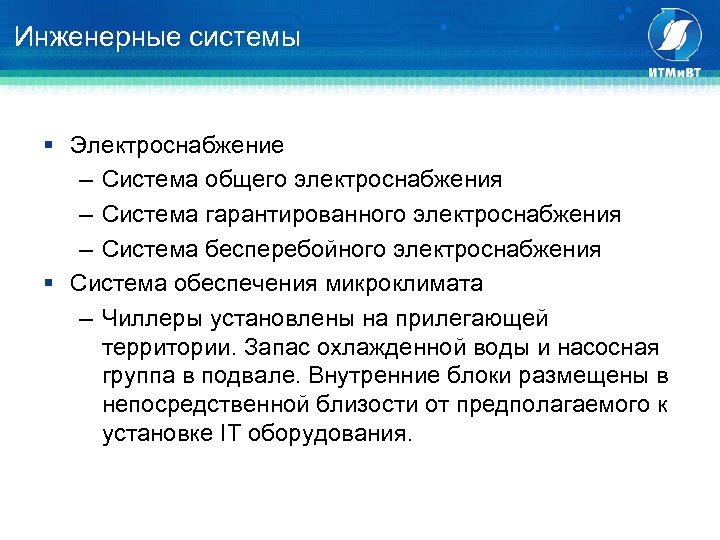

Название страницы, Инженерные системы раздела, параграфа § Электроснабжение – Система общего электроснабжения – Система гарантированного электроснабжения – Система бесперебойного электроснабжения § Система обеспечения микроклимата – Чиллеры установлены на прилегающей территории. Запас охлажденной воды и насосная группа в подвале. Внутренние блоки размещены в непосредственной близости от предполагаемого к установке IT оборудования.

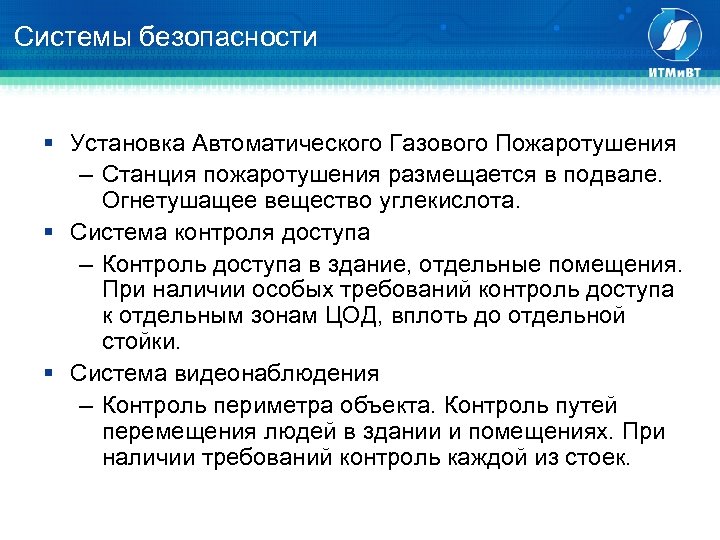

Название страницы, Системы безопасности раздела, параграфа § Установка Автоматического Газового Пожаротушения – Станция пожаротушения размещается в подвале. Огнетушащее вещество углекислота. § Система контроля доступа – Контроль доступа в здание, отдельные помещения. При наличии особых требований контроль доступа к отдельным зонам ЦОД, вплоть до отдельной стойки. § Система видеонаблюдения – Контроль периметра объекта. Контроль путей перемещения людей в здании и помещениях. При наличии требований контроль каждой из стоек.
Название страницы, АСМУ ИИ раздела, параграфа § Автоматизированная система мониторинга и управления инженерной инфраструктурой. – Контроль напряжения от вводных устр-в, до каждого из потребителей (отслеживание состояния УЗО, возможность дистанционного управления УЗО); – Контроль состояний ИБП, ДГУ, системы охлаждения ЦОД; – Контроль состояния систем безопасности (пожаротушения, СКД, СТН); – Контроль параметров окружающей среды в помещения ЦОД и инженерных систем.

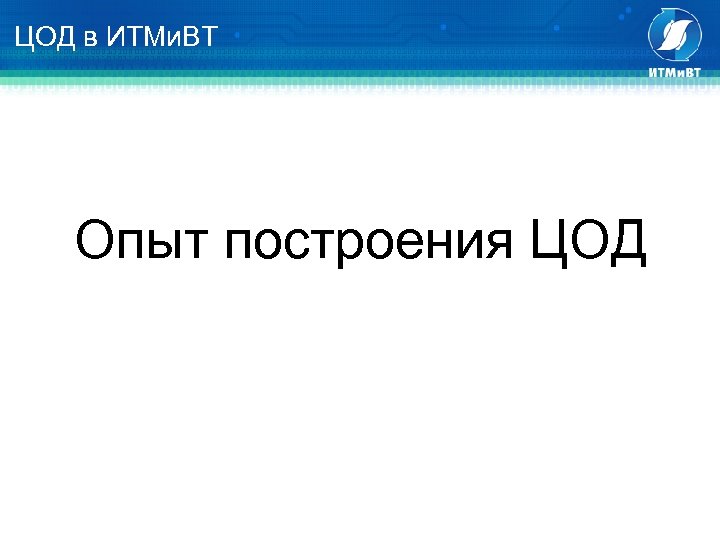

Название страницы, ЦОД в ИТМи. ВТ раздела, параграфа Опыт построения ЦОД
Название страницы, Опыт создания ИИ ЦОД раздела, параграфа § Инженерная инфраструктура Резервного Вычислительного Центра МРК «Связьинвест» § Достигнутая цель – обеспечены требования по доступности ERP системы, обеспечено функционирование дополнительных информационных систем.

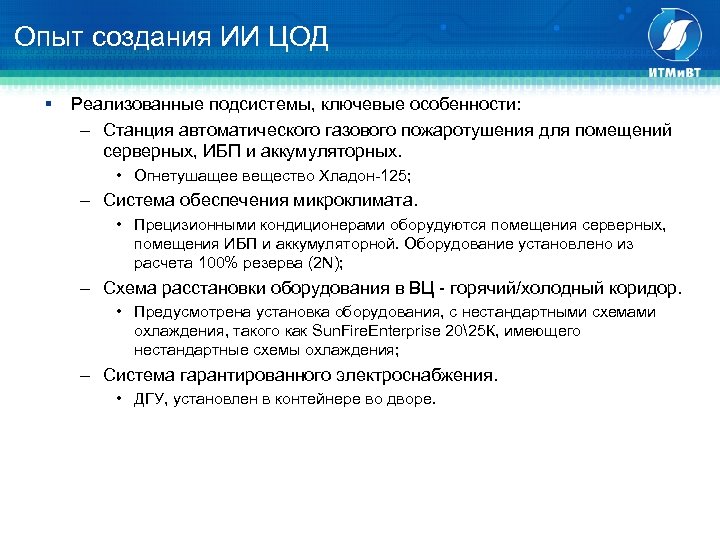

Название страницы, Опыт создания ИИ ЦОД раздела, параграфа § Реализованные подсистемы, ключевые особенности: – Станция автоматического газового пожаротушения для помещений серверных, ИБП и аккумуляторных. • Огнетушащее вещество Хладон-125; – Система обеспечения микроклимата. • Прецизионными кондиционерами оборудуются помещения серверных, помещения ИБП и аккумуляторной. Оборудование установлено из расчета 100% резерва (2 N); – Схема расстановки оборудования в ВЦ - горячий/холодный коридор. • Предусмотрена установка оборудования, с нестандартными схемами охлаждения, такого как Sun. Fire. Enterprise 2025 К, имеющего нестандартные схемы охлаждения; – Система гарантированного электроснабжения. • ДГУ, установлен в контейнере во дворе.

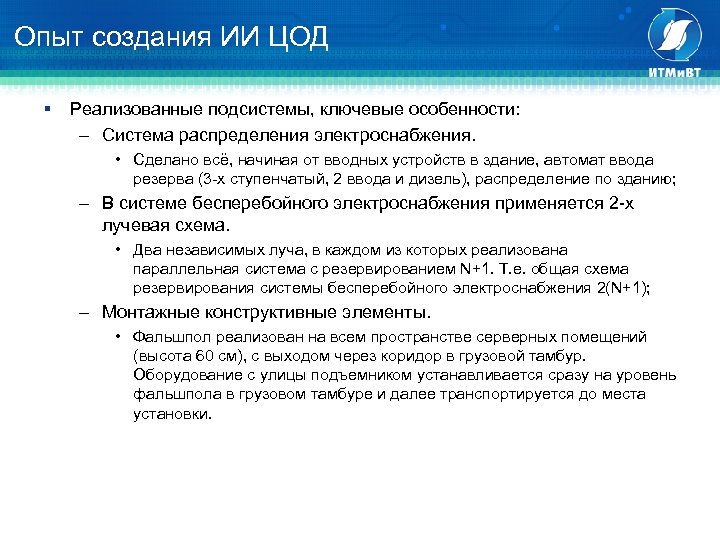

Название страницы, Опыт создания ИИ ЦОД раздела, параграфа § Реализованные подсистемы, ключевые особенности: – Система распределения электроснабжения. • Сделано всё, начиная от вводных устройств в здание, автомат ввода резерва (3 -х ступенчатый, 2 ввода и дизель), распределение по зданию; – В системе бесперебойного электроснабжения применяется 2 -х лучевая схема. • Два независимых луча, в каждом из которых реализована параллельная система с резервированием N+1. Т. е. общая схема резервирования системы бесперебойного электроснабжения 2(N+1); – Монтажные конструктивные элементы. • Фальшпол реализован на всем пространстве серверных помещений (высота 60 см), с выходом через коридор в грузовой тамбур. Оборудование с улицы подъемником устанавливается сразу на уровень фальшпола в грузовом тамбуре и далее транспортируется до места установки.
Название страницы, Сетевая архитектура ЦОД ИТМи. ВТ раздела, параграфа Сетевая архитектура ЦОД ИТМи. ВТ
Название страницы, Сетевая архитектура ЦОД ИТМи. ВТ раздела, параграфа § Техническая архитектура ЦОД состоит из подсистем: § сетевого взаимодействия; § серверов; § хранения и резервного копирования; § информационной безопасности; § управления и мониторинга;
Название страницы, Сетевая архитектура ЦОД ИТМи. ВТ раздела, параграфа Регистрация автономных систем для Интернет-хостинга (для обеспечения беспрерывной доступности через нескольких ISP); Заключение с операторами связи соглашений SLA Предоставление стоек для оконцовки оптики и размещения оборудования провайдеров;

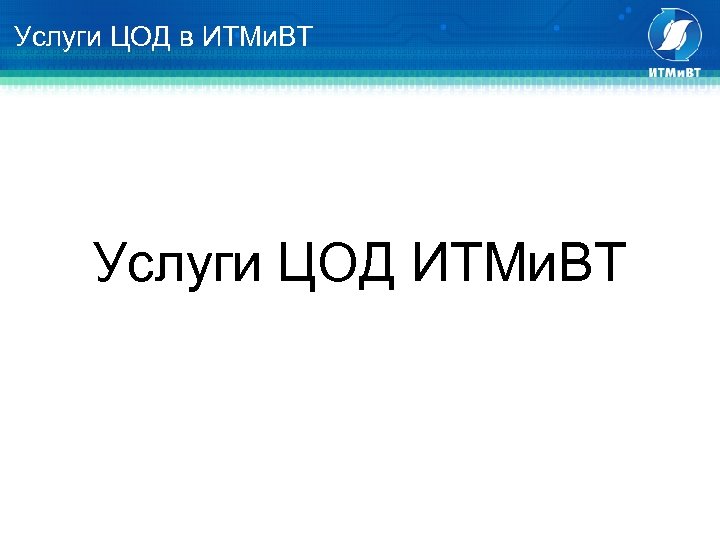

Название страницы, Услуги ЦОД в ИТМи. ВТ раздела, параграфа Услуги ЦОД ИТМи. ВТ

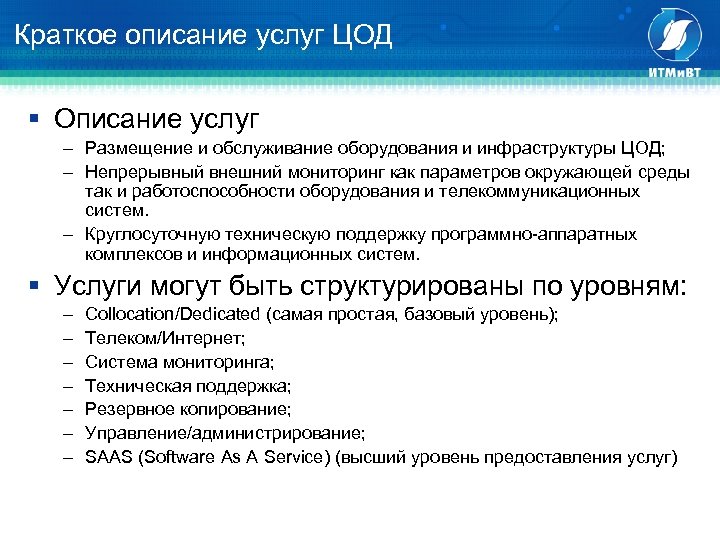

Название страницы, Краткое описание услуг ЦОД раздела, параграфа § Описание услуг – Размещение и обслуживание оборудования и инфраструктуры ЦОД; – Непрерывный внешний мониторинг как параметров окружающей среды так и работоспособности оборудования и телекоммуникационных систем. – Круглосуточную техническую поддержку программно-аппаратных комплексов и информационных систем. § Услуги могут быть структурированы по уровням: – – – – Collocation/Dedicated (самая простая, базовый уровень); Телеком/Интернет; Система мониторинга; Техническая поддержка; Резервное копирование; Управление/администрирование; SAAS (Software As A Service) (высший уровень предоставления услуг)

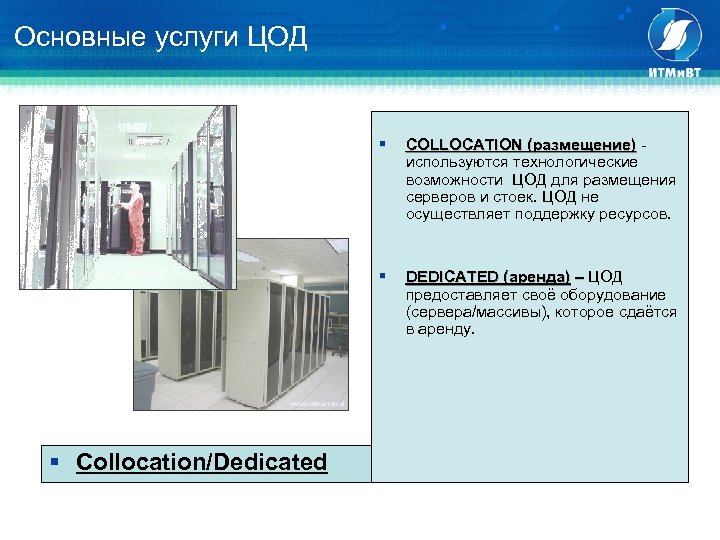

Название страницы, Основные услуги ЦОД раздела, параграфа § § § Collocation/Dedicated COLLOCATION (размещение) - используются технологические возможности ЦОД для размещения серверов и стоек. ЦОД не осуществляет поддержку ресурсов. DEDICATED (аренда) – ЦОД предоставляет своё оборудование (сервера/массивы), которое сдаётся в аренду.

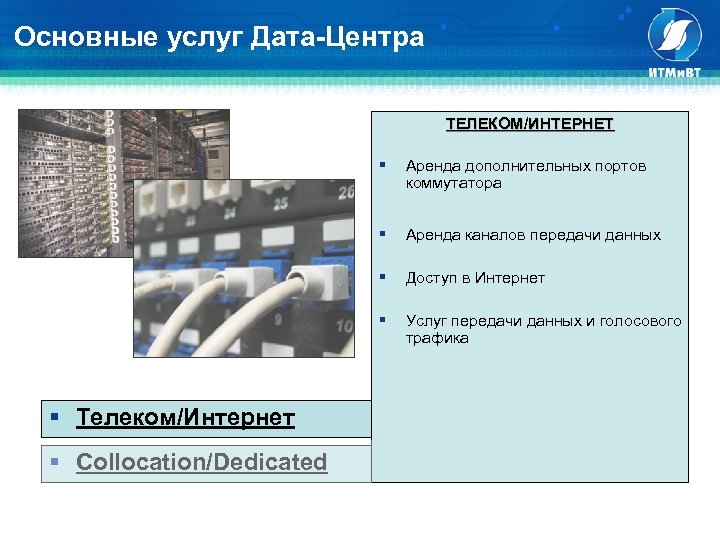

Название страницы, Основные услуг Дата-Центра раздела, параграфа ТЕЛЕКОМ/ИНТЕРНЕТ § § Доступ в Интернет § § Collocation/Dedicated Аренда каналов передачи данных § § Телеком/Интернет Аренда дополнительных портов коммутатора Услуг передачи данных и голосового трафика

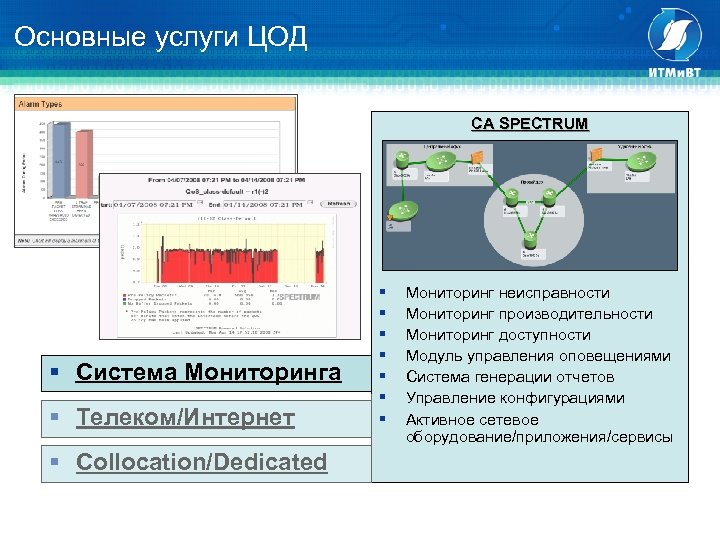

Название страницы, Основные услуги ЦОД раздела, параграфа CA SPECTRUM § Система Мониторинга § Телеком/Интернет § Collocation/Dedicated § § § § Мониторинг неисправности Мониторинг производительности Мониторинг доступности Модуль управления оповещениями Система генерации отчетов Управление конфигурациями Активное сетевое оборудование/приложения/сервисы

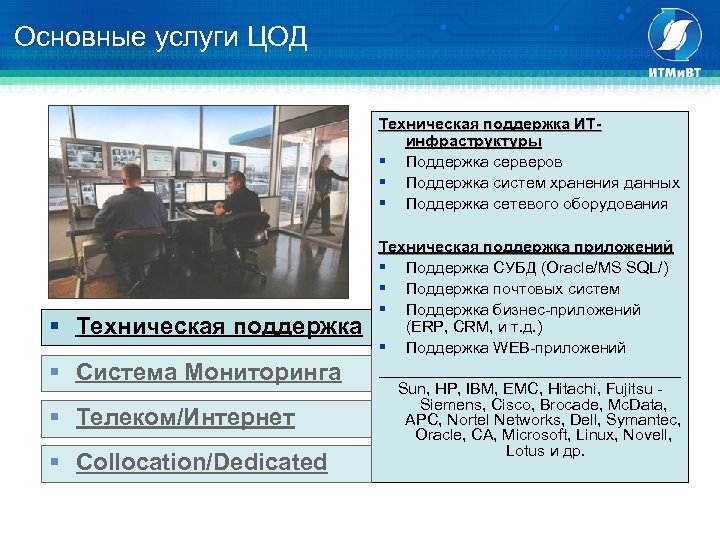

Название страницы, Основные услуги ЦОД раздела, параграфа Техническая поддержка ИТинфраструктуры § Поддержка серверов § Поддержка систем хранения данных § Поддержка сетевого оборудования § Техническая поддержка § Система Мониторинга § Телеком/Интернет § Collocation/Dedicated Техническая поддержка приложений § Поддержка СУБД (Oracle/MS SQL/) § Поддержка почтовых систем § Поддержка бизнес-приложений (ERP, CRM, и т. д. ) § Поддержка WEB-приложений _________________ Sun, HP, IBM, EMC, Hitachi, Fujitsu Siemens, Cisco, Brocade, Mc. Data, APC, Nortel Networks, Dell, Symantec, Oracle, CA, Microsoft, Linux, Novell, Lotus и др.

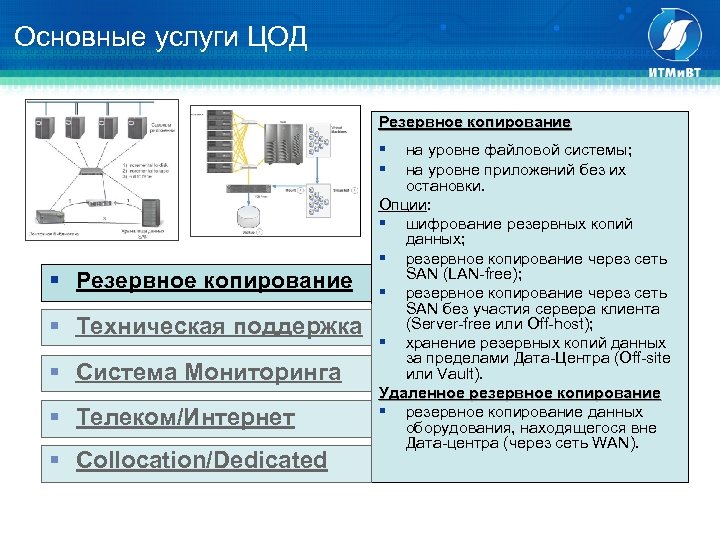

Название страницы, Основные услуги ЦОД раздела, параграфа Резервное копирование на уровне файловой системы; на уровне приложений без их остановки. Опции: § шифрование резервных копий данных; § резервное копирование через сеть SAN (LAN-free); § резервное копирование через сеть SAN без участия сервера клиента (Server-free или Off-host); § хранение резервных копий данных за пределами Дата-Центра (Off-site или Vault). Удаленное резервное копирование § резервное копирование данных оборудования, находящегося вне Дата-центра (через сеть WAN). § § § Резервное копирование § Техническая поддержка § Система Мониторинга § Телеком/Интернет § Collocation/Dedicated

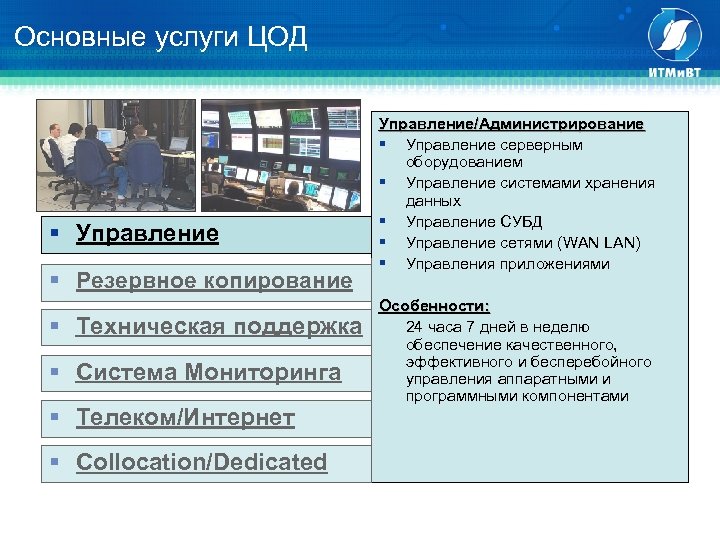

Название страницы, Основные услуги ЦОД раздела, параграфа § Управление § Резервное копирование § Техническая поддержка § Система Мониторинга § Телеком/Интернет § Collocation/Dedicated Управление/Администрирование § Управление серверным оборудованием § Управление системами хранения данных § Управление СУБД § Управление сетями (WAN LAN) § Управления приложениями Особенности: 24 часа 7 дней в неделю обеспечение качественного, эффективного и бесперебойного управления аппаратными и программными компонентами
Название страницы, Основные услуг Дата-Центра раздела, параграфа § SAAS § Управление § Резервное копирование § Техническая поддержка § Система Мониторинга § Телеком/Интернет § Collocation/Dedicated SAAS – Software As A Service § Программное обеспечение не продается как продукт, а предоставляться в аренду § Оплата может зависит от числа пользователей, объема транзакций, ресурсов и т. д. § Программное обеспечение работает на стороне провайдера (в датацентре) § За обслуживание и доступность несет ответственность провайдер § Условия использования сочетают в себе правила лицензирования и хостинга Примеры: CRM, ERP, почтовые системы и т. д.
Название страницы, Конец презентации раздела, параграфа Спасибо за внимание! ИТМи. ВТ E-mail: info@ipmce. ru Phone: (495) 649 -12 -70 119991, Москва, Ленинский пр-т, 51 www. ipmce. ru Открытые технологии E-mail: info@ot. ru Phone: (495) 787 -08 -88 119991, Москва, ул. Обручева, 30/1, стр. 2 www. ot. ru
