Название проекта Безлифтовый многоквартирный жилой дом с

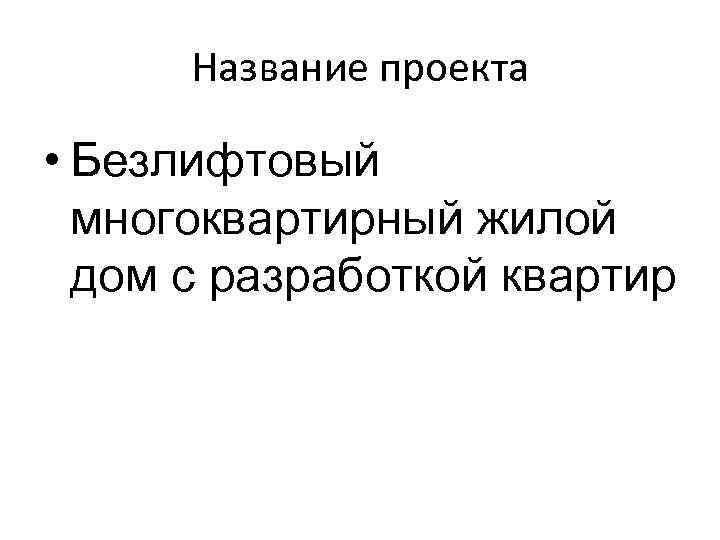

Название проекта • Безлифтовый многоквартирный жилой дом с разработкой квартир

Задание на проектирование Участок расположен в III В климатическом районе Количество проживающих - около 60 человек) Количество квартир -21 предназначен для арендного и коммерческого строительства. • Предполагаемый потребитель - городские семьи среднего и выше достатка. • Высота жилого дома не более 5 этажей. Допускается устройство 6 -го этажа при двух ярусных квартирах на 5 -м этаже. • •

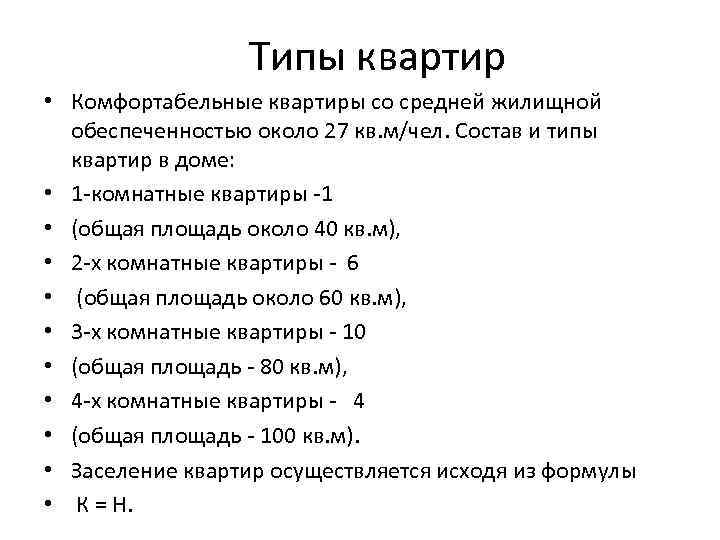

Типы квартир • Комфортабельные квартиры со средней жилищной обеспеченностью около 27 кв. м/чел. Состав и типы квартир в доме: • 1 -комнатные квартиры -1 • (общая площадь около 40 кв. м), • 2 -х комнатные квартиры - 6 • (общая площадь около 60 кв. м), • 3 -х комнатные квартиры - 10 • (общая площадь - 80 кв. м), • 4 -х комнатные квартиры - 4 • (общая площадь - 100 кв. м). • Заселение квартир осуществляется исходя из формулы • К = Н.

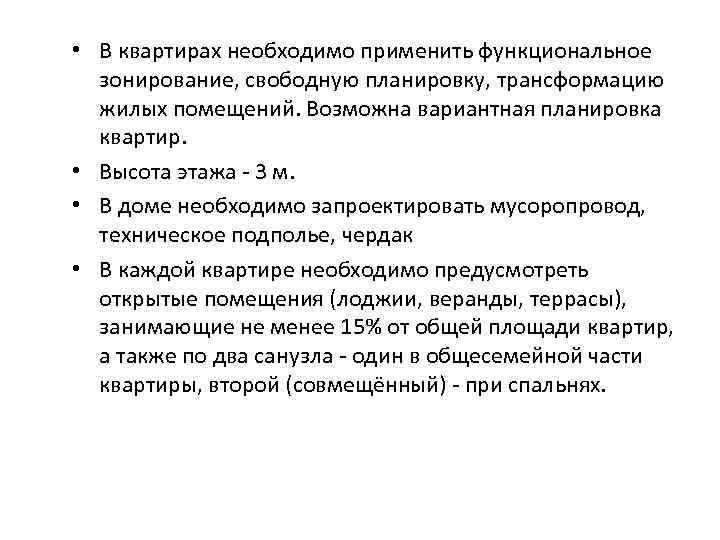

• В квартирах необходимо применить функциональное зонирование, свободную планировку, трансформацию жилых помещений. Возможна вариантная планировка квартир. • Высота этажа - 3 м. • В доме необходимо запроектировать мусоропровод, техническое подполье, чердак • В каждой квартире необходимо предусмотреть открытые помещения (лоджии, веранды, террасы), занимающие не менее 15% от общей площади квартир, а также по два санузла - один в общесемейной части квартиры, второй (совмещённый) - при спальнях.

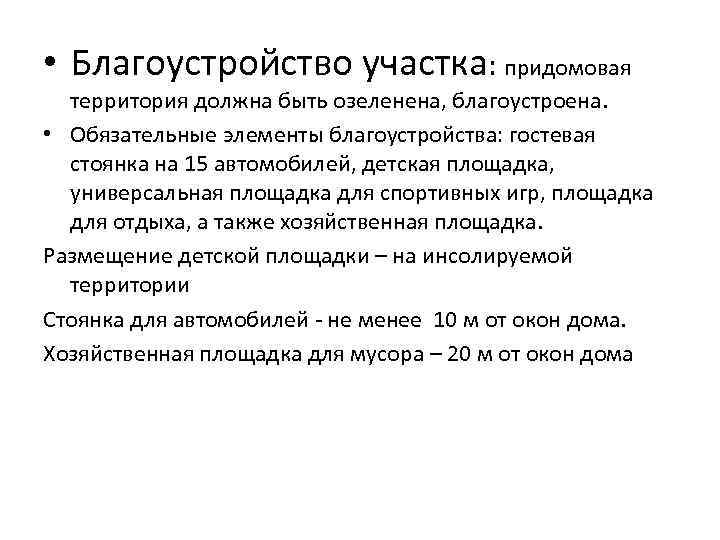

• Благоустройство участка: придомовая территория должна быть озеленена, благоустроена. • Обязательные элементы благоустройства: гостевая стоянка на 15 автомобилей, детская площадка, универсальная площадка для спортивных игр, площадка для отдыха, а также хозяйственная площадка. Размещение детской площадки – на инсолируемой территории Стоянка для автомобилей - не менее 10 м от окон дома. Хозяйственная площадка для мусора – 20 м от окон дома

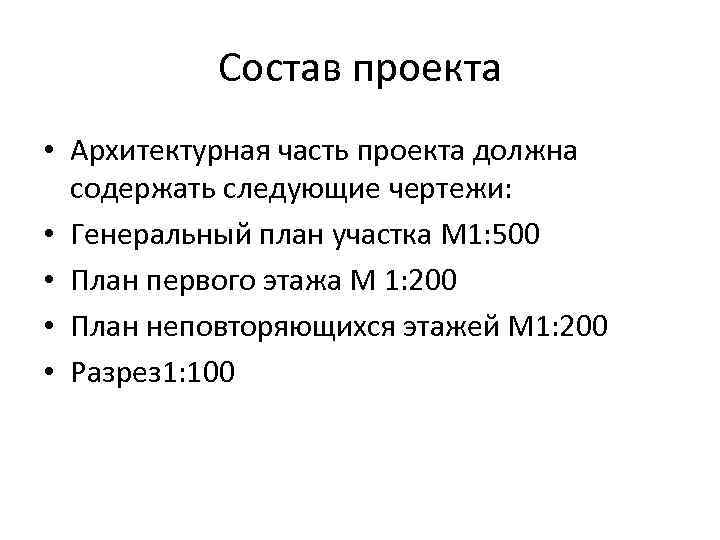

Состав проекта • Архитектурная часть проекта должна содержать следующие чертежи: • Генеральный план участка М 1: 500 • План первого этажа М 1: 200 • План неповторяющихся этажей М 1: 200 • Разрез 1: 100

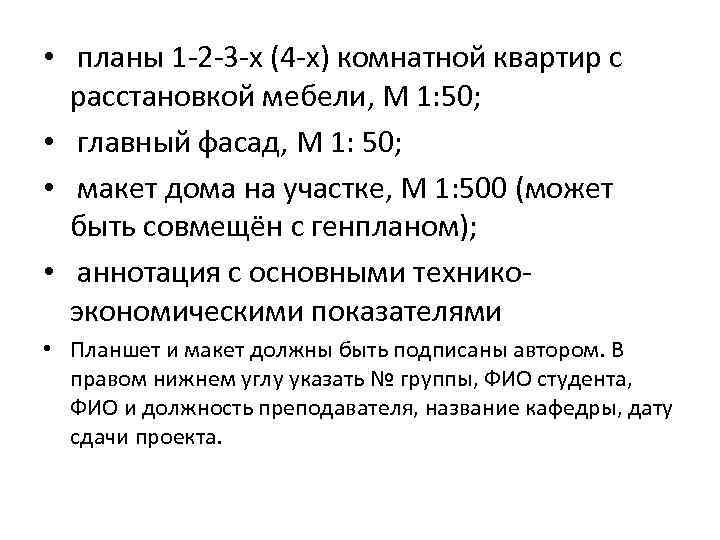

• планы 1 -2 -3 -х (4 -х) комнатной квартир с расстановкой мебели, М 1: 50; • главный фасад, М 1: 50; • макет дома на участке, М 1: 500 (может быть совмещён с генпланом); • аннотация с основными техникоэкономическими показателями • Планшет и макет должны быть подписаны автором. В правом нижнем углу указать № группы, ФИО студента, ФИО и должность преподавателя, название кафедры, дату сдачи проекта.

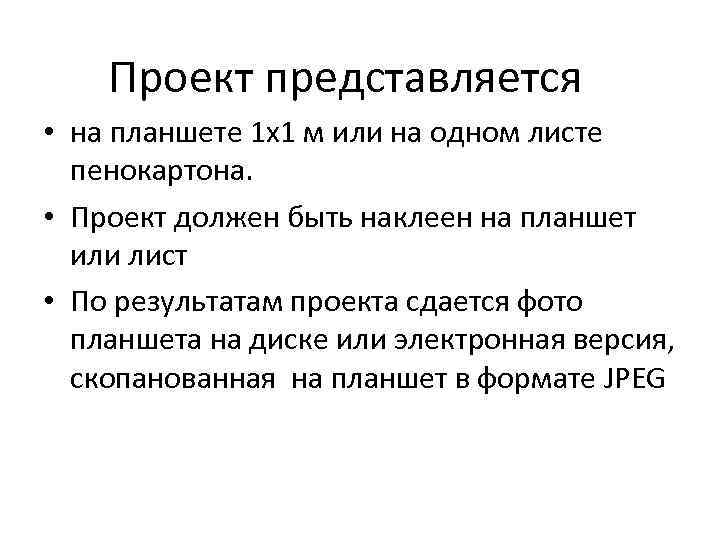

Проект представляется • на планшете 1 х1 м или на одном листе пенокартона. • Проект должен быть наклеен на планшет или лист • По результатам проекта сдается фото планшета на диске или электронная версия, скопанованная на планшет в формате JPEG

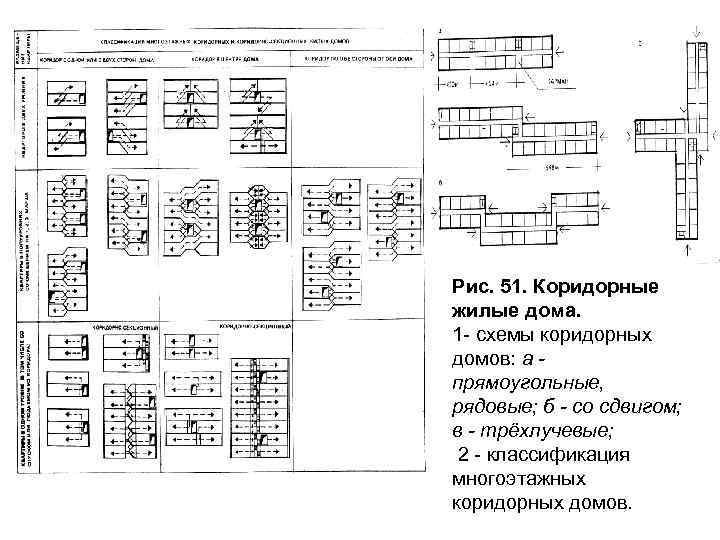

Рис. 51. Коридорные жилые дома. 1 - схемы коридорных домов: а прямоугольные, рядовые; б - со сдвигом; в - трёхлучевые; 2 - классификация многоэтажных коридорных домов.

Рис. 50. Галерейные жилые дома. 1 - схемы галерейных домов: а -линейные; б сочленённые; в пространственные; 2 галерейный дом (Англия); 3 - примеры квартир в галерейных домах.

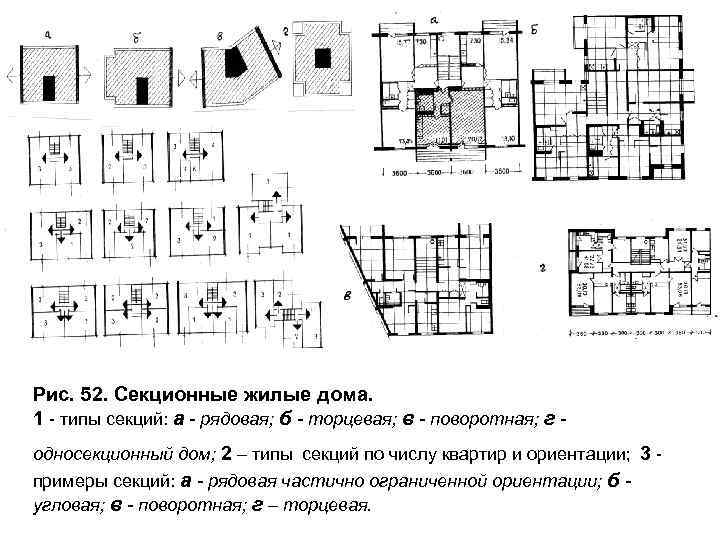

Рис. 52. Секционные жилые дома. 1 - типы секций: а - рядовая; б - торцевая; в - поворотная; г односекционный дом; 2 – типы секций по числу квартир и ориентации; 3 примеры секций: а - рядовая частично ограниченной ориентации; б угловая; в - поворотная; г – торцевая.

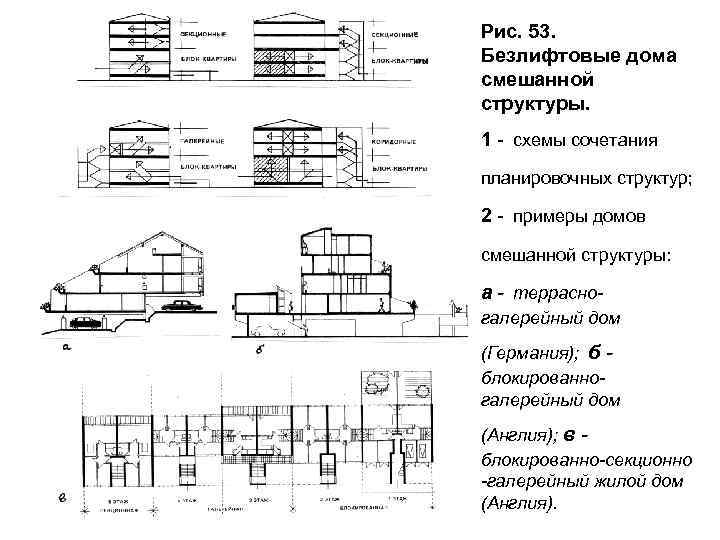

Рис. 53. Безлифтовые дома смешанной структуры. 1 - схемы сочетания планировочных структур; 2 - примеры домов смешанной структуры: а - террасногалерейный дом (Германия); б блокированногалерейный дом (Англия); в блокированно-секционно -галерейный жилой дом (Англия).

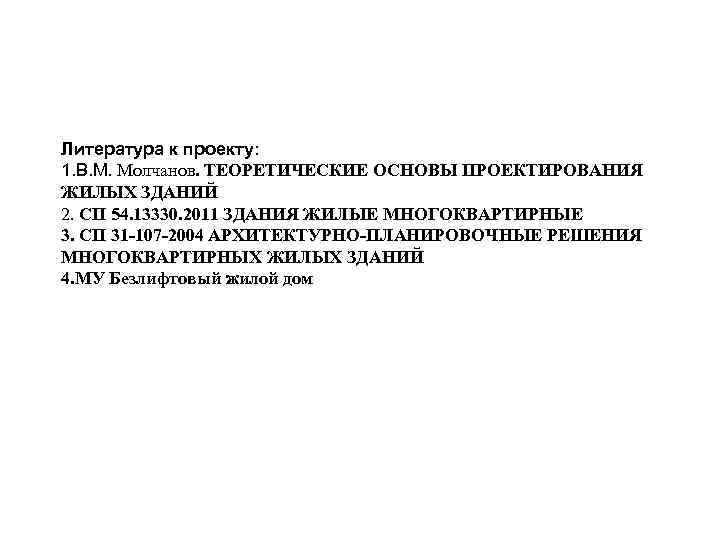

Литература к проекту: 1. В. М. Молчанов. ТЕОРЕТИЧЕСКИЕ ОСНОВЫ ПРОЕКТИРОВАНИЯ ЖИЛЫХ ЗДАНИЙ 2. СП 54. 13330. 2011 ЗДАНИЯ ЖИЛЫЕ МНОГОКВАРТИРНЫЕ 3. СП 31 -107 -2004 АРХИТЕКТУРНО-ПЛАНИРОВОЧНЫЕ РЕШЕНИЯ МНОГОКВАРТИРНЫХ ЖИЛЫХ ЗДАНИЙ 4. МУ Безлифтовый жилой дом

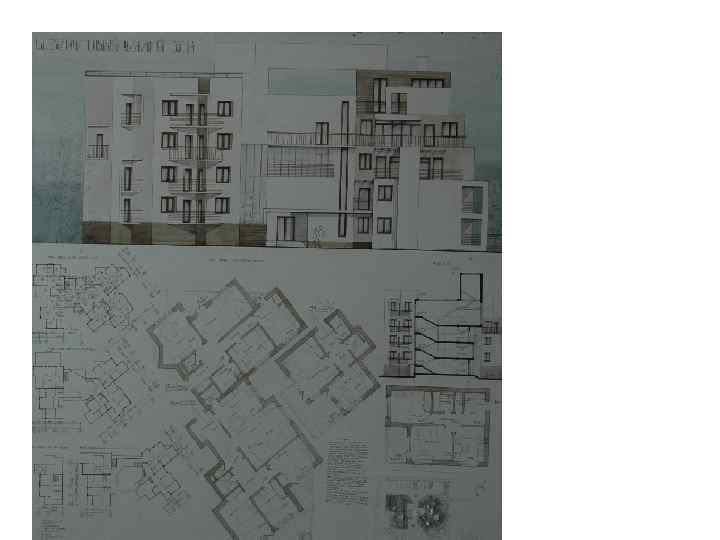

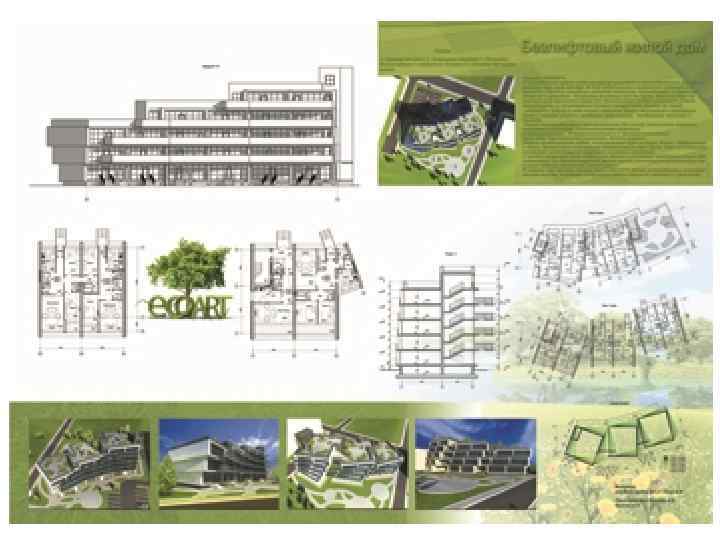

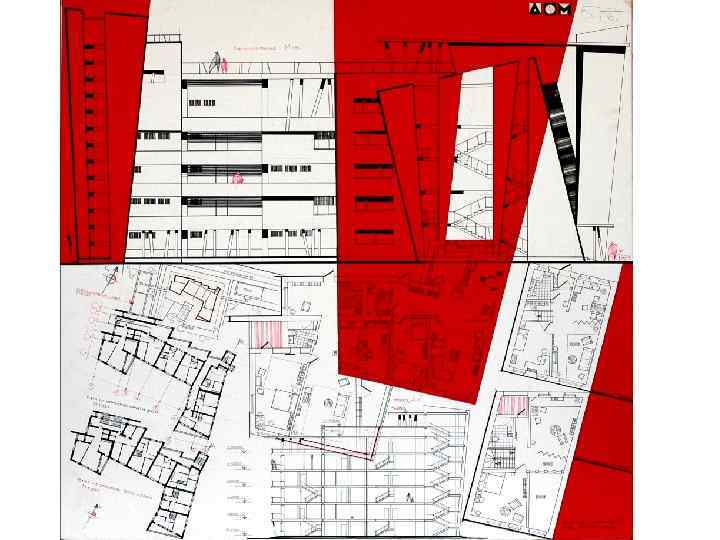

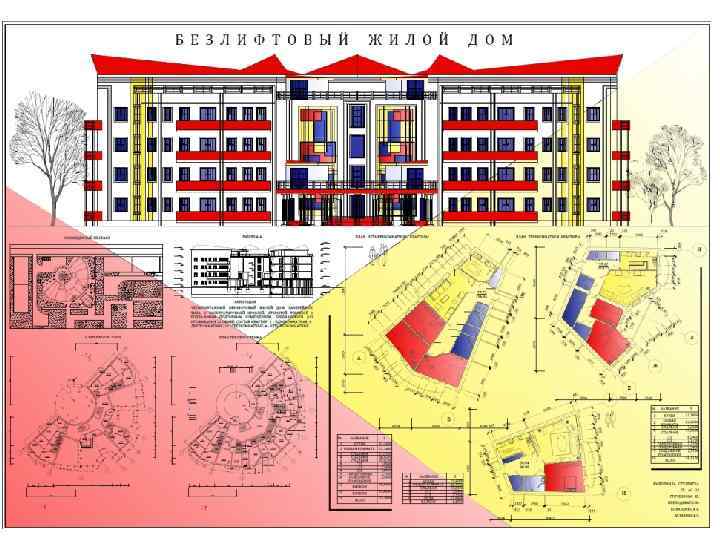

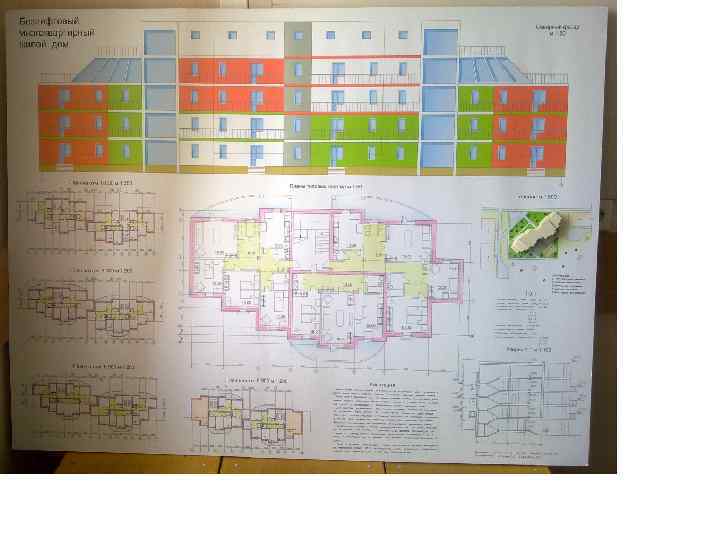

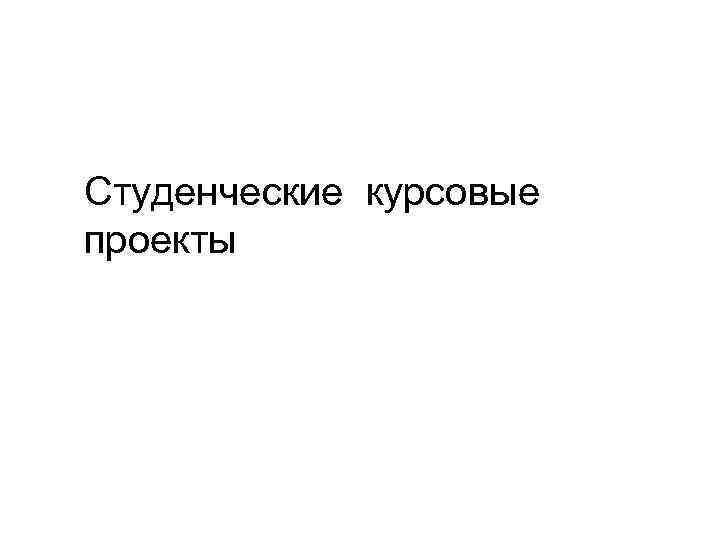

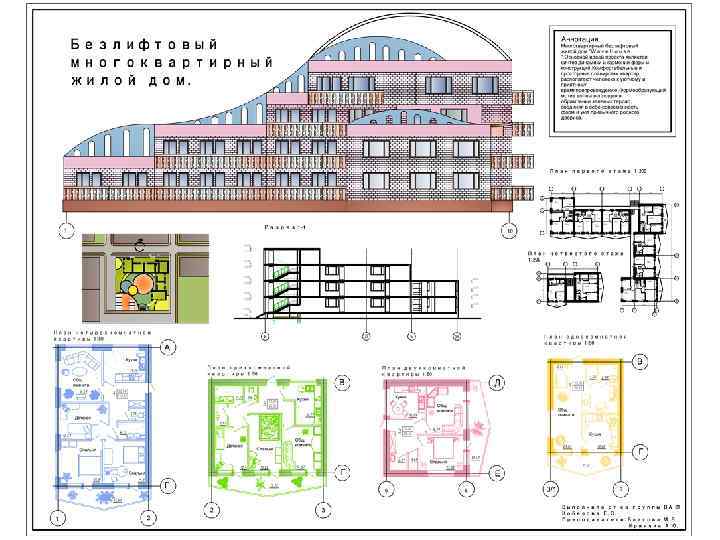

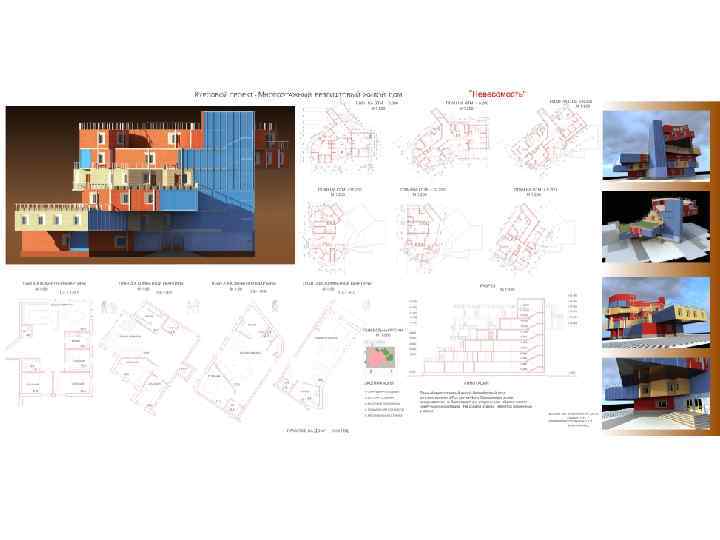

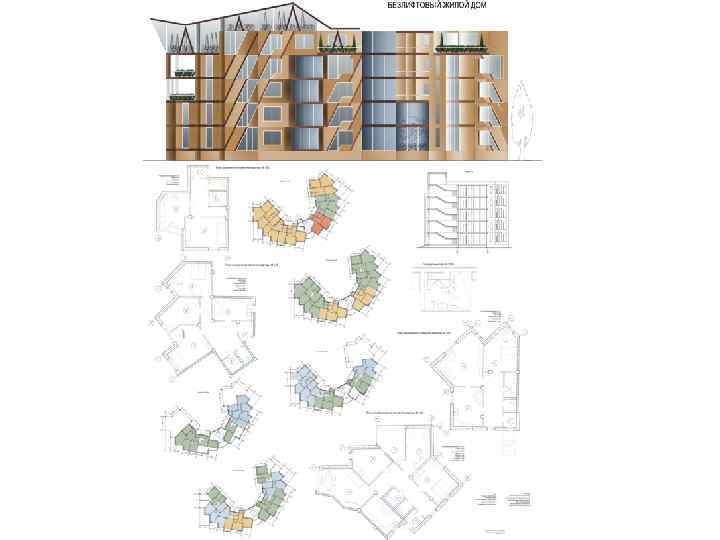

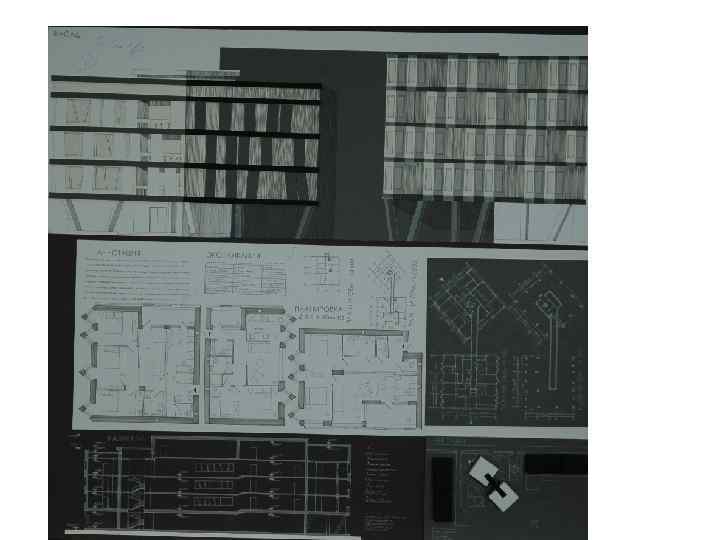

Студенческие курсовые проекты

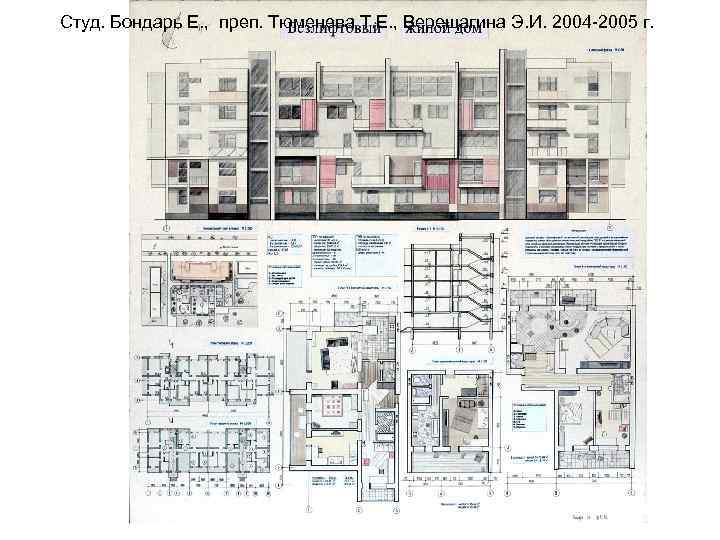

Студ. Бондарь Е. , преп. Тюменева Т. Е. , Верещагина Э. И. 2004 -2005 г.

Студ. Кравченко А. , преп. Солодилова Л. А. , Безматерных К. Ю. , 2006 -2007

Студ. Барагамян Б. , преп. Москолопуло И. С. , 2004 -2005 г

Студ. Елагина А. , преп. Солодилова Л. А. , 2006 -2007 г.

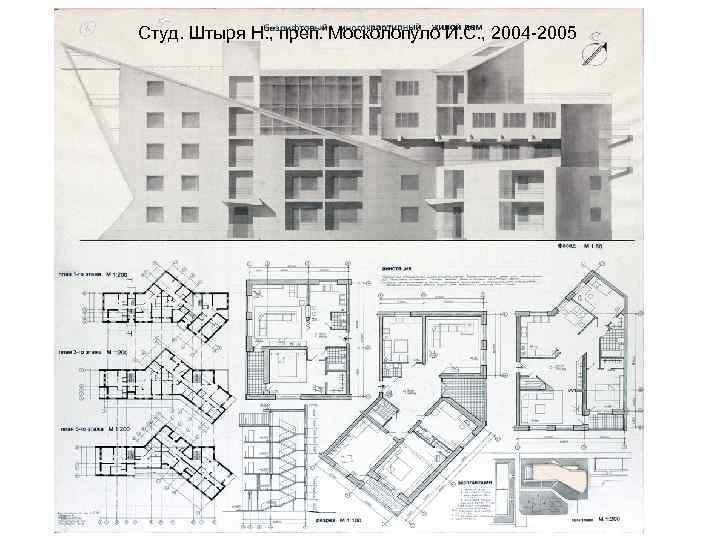

Студ. Штыря Н. , преп. Москолопуло И. С. , 2004 -2005

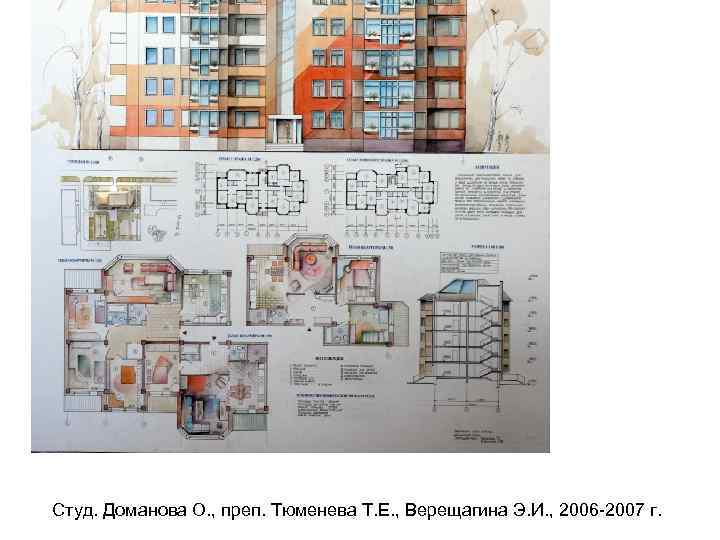

Студ. Доманова О. , преп. Тюменева Т. Е. , Верещагина Э. И. , 2006 -2007 г.

Галерейные жилые дома

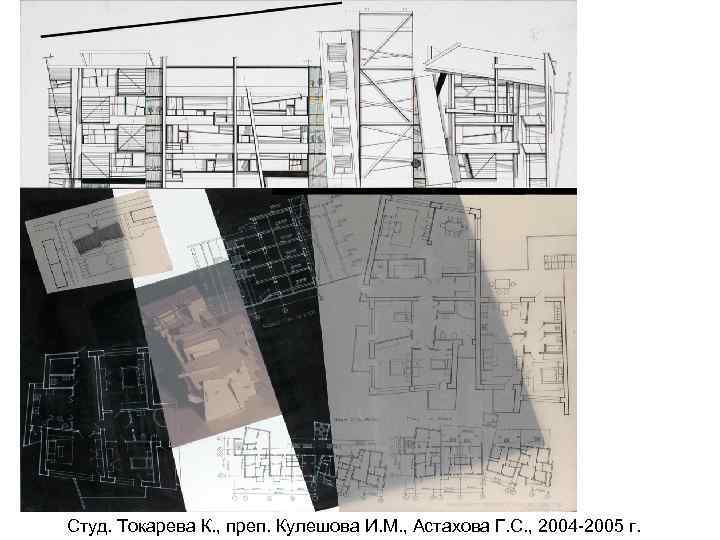

Студ. Токарева К. , преп. Кулешова И. М. , Астахова Г. С. , 2004 -2005 г.

Студ. Миненко А. , преп. Тюменева Т. Е. , Василевская О. С. , 2005 -2006 г.

Дома смешанной структуры

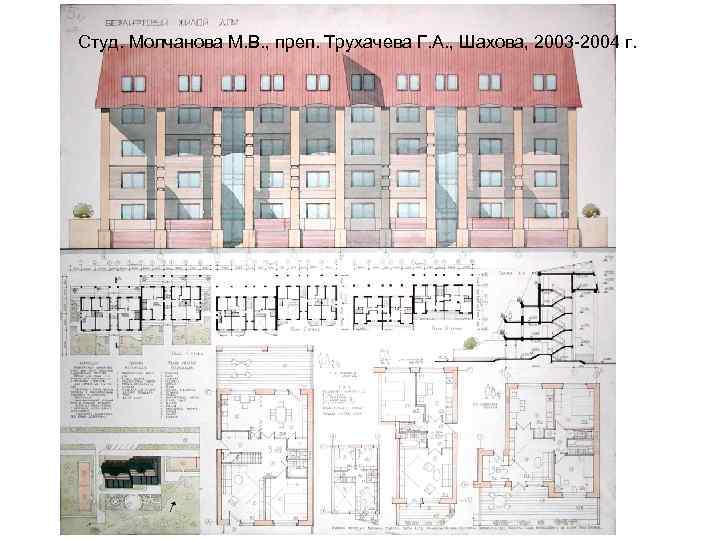

Студ. Молчанова М. В. , преп. Трухачева Г. А. , Шахова, 2003 -2004 г.

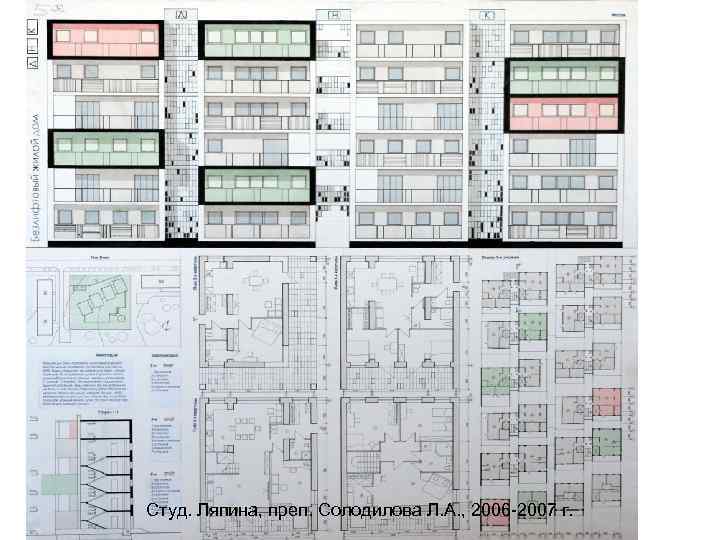

Студ. Ляпина, преп. Солодилова Л. А. , 2006 -2007 г.

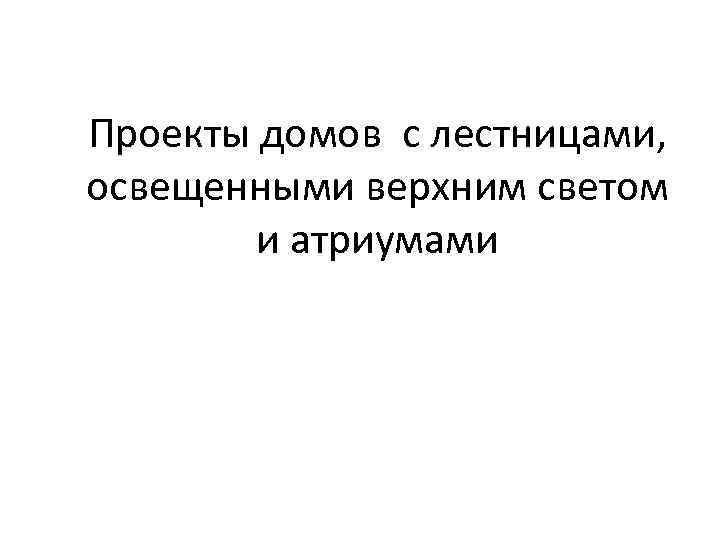

Проекты домов с лестницами, освещенными верхним светом и атриумами

Жилые экоздания

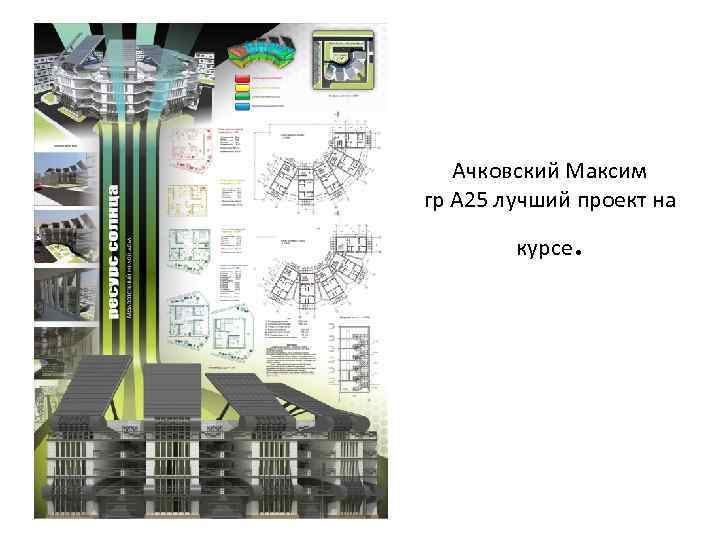

Ачковский Максим гр А 25 лучший проект на курсе .

Примеры построенных зданий

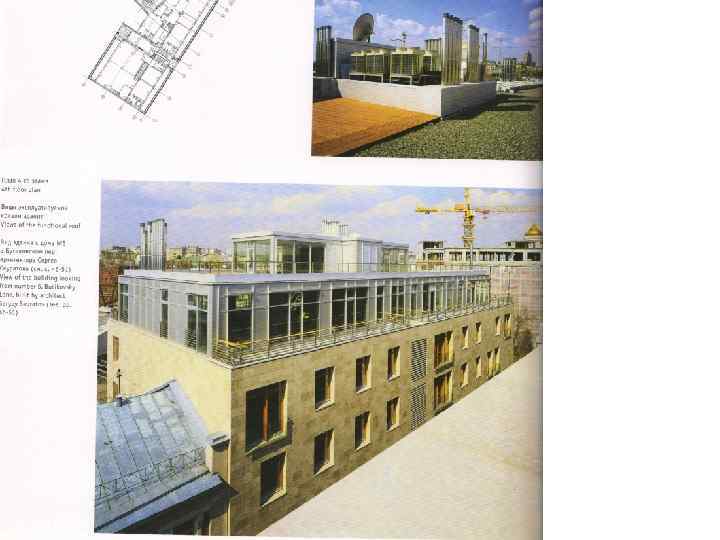

Жилой дом на Кутузовском проспекте в Москве с лестницей, освещенной верхним светом

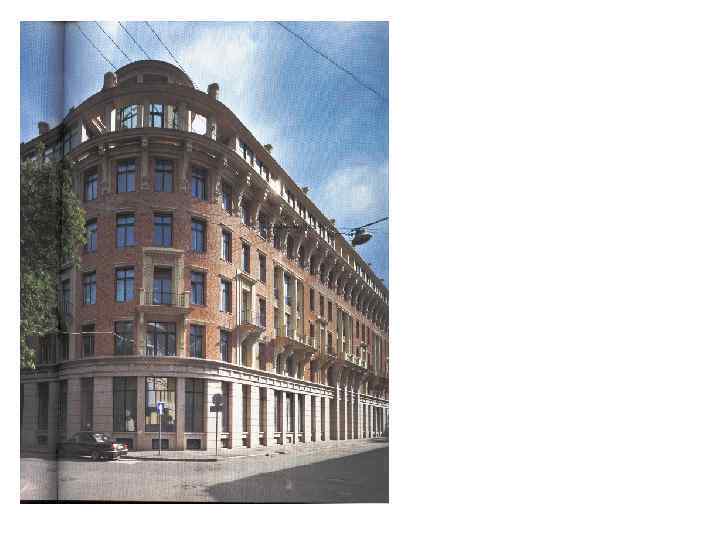

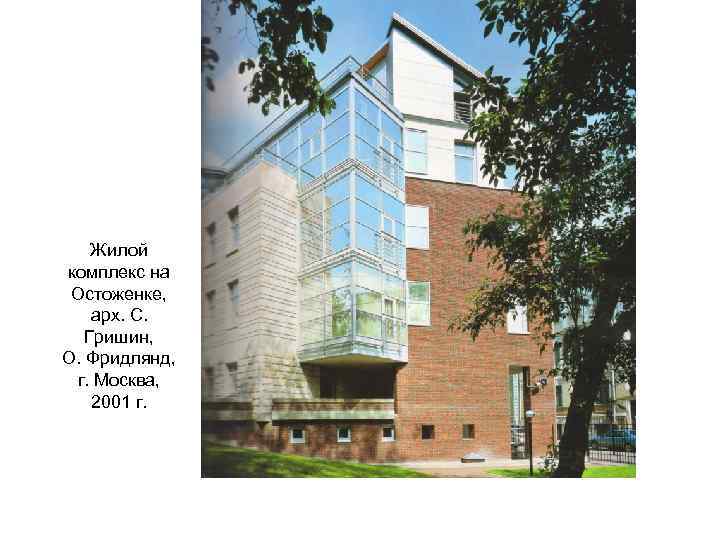

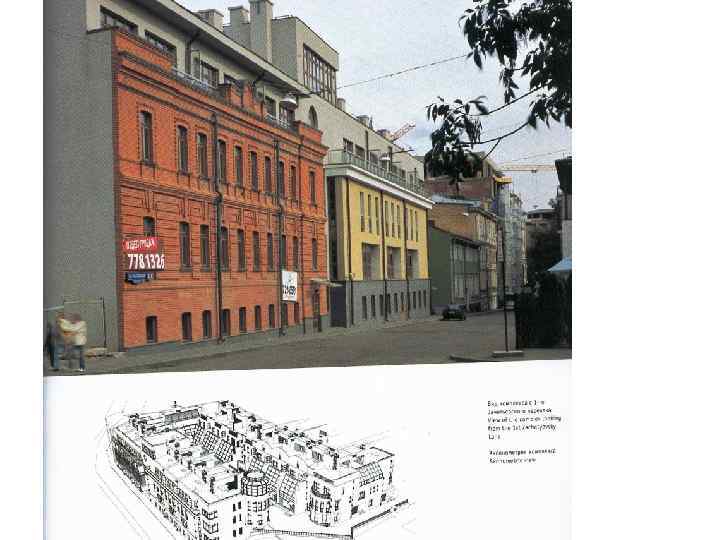

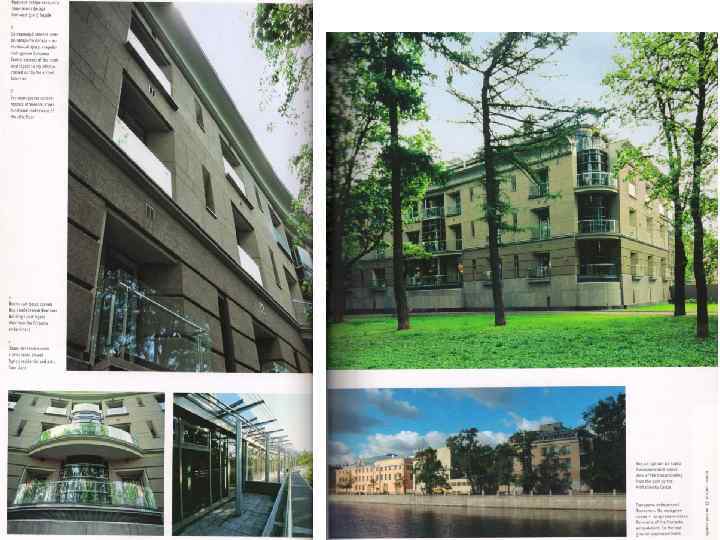

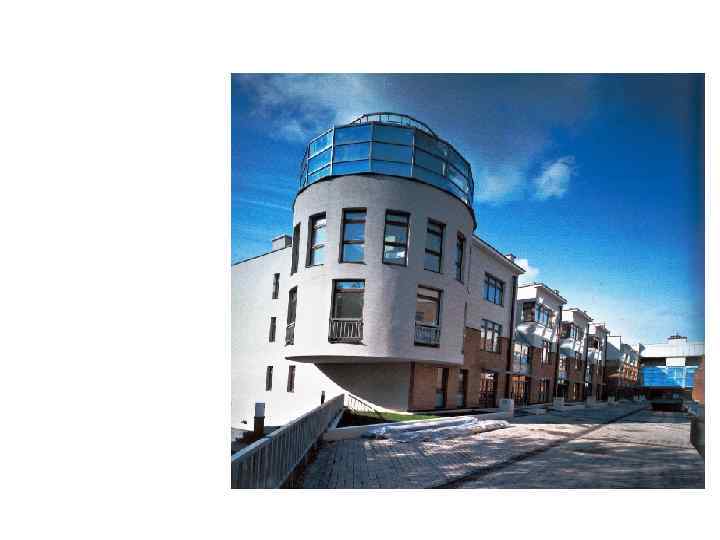

Жилой комплекс на Остоженке, арх. С. Гришин, О. Фридлянд, г. Москва, 2001 г.

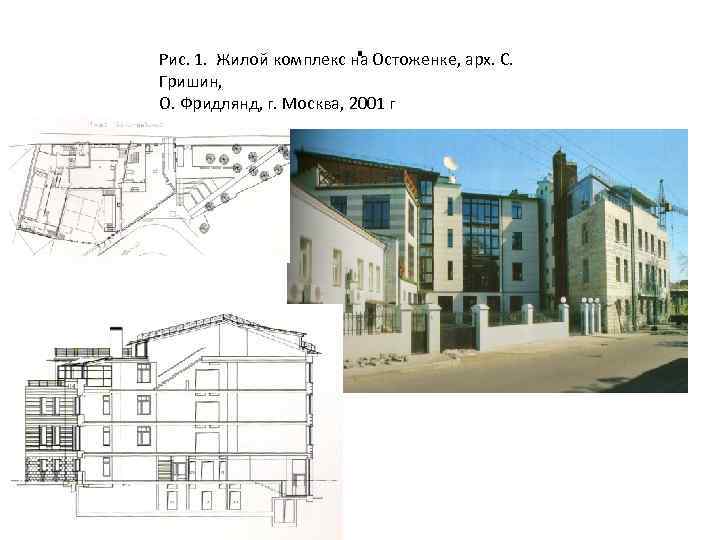

. Рис. 1. Жилой комплекс на Остоженке, арх. С. Гришин, О. Фридлянд, г. Москва, 2001 г

Рис. 2. Жилой комплекс на Остоженке, арх. С. Гришин, О. Фридлянд, г. Москва, 2001 г.

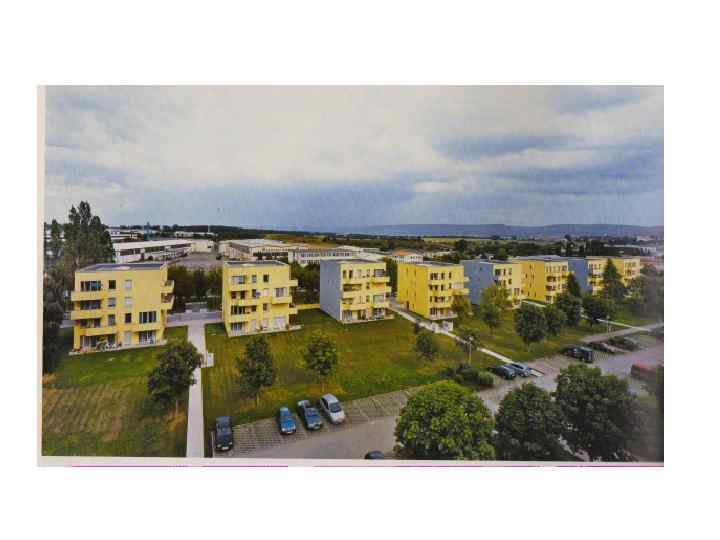

Реконструкция типовых панельных жилых домов, арх. Forster, Германия, 2004 г.

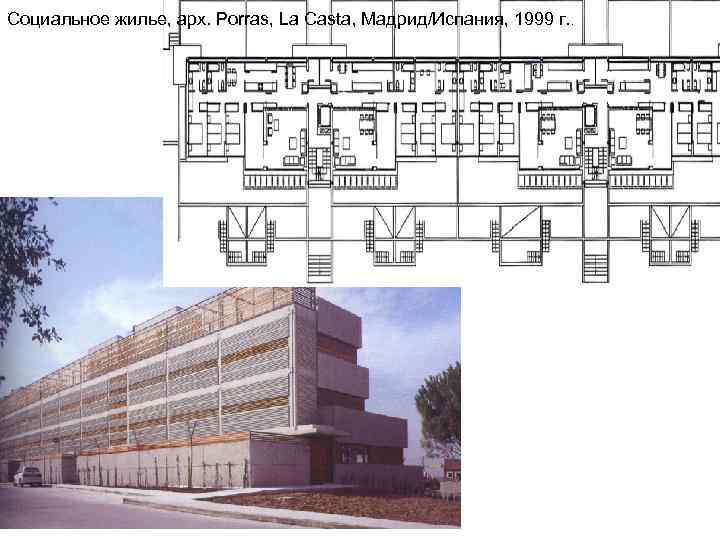

. Социальное жилье, арх. Porras, La Casta, Мадрид/Испания, 1999 г. .

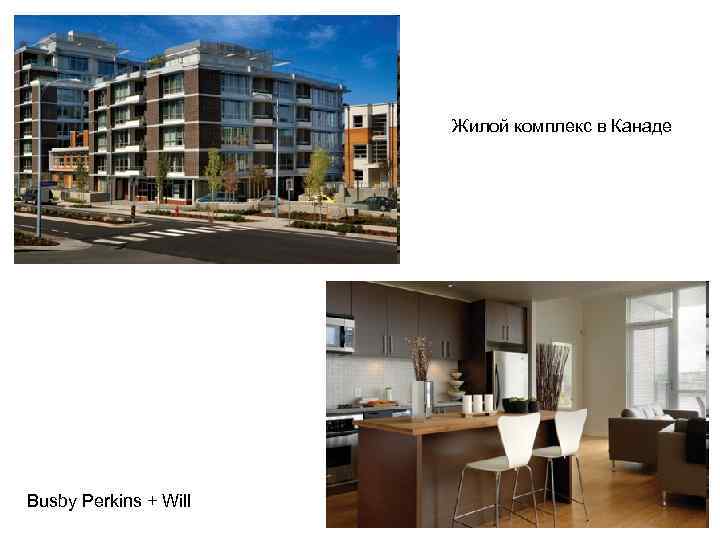

Жилой комплекс в Канаде Busby Perkins + Will

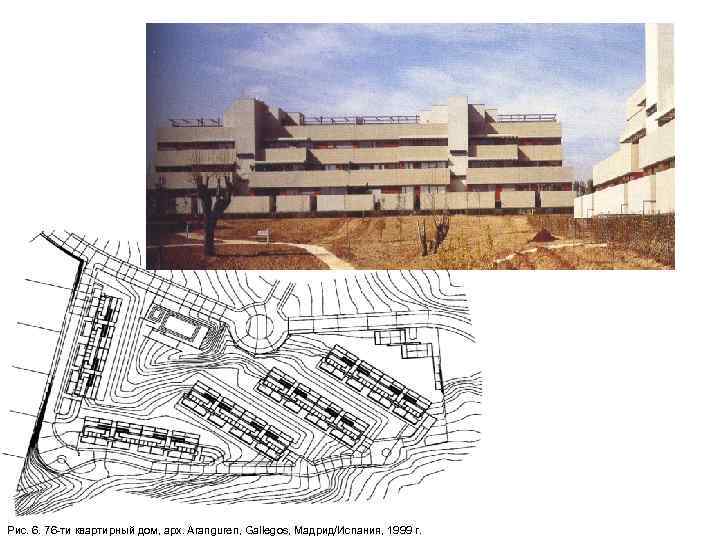

Рис. 6. 76 -ти квартирный дом, арх. Aranguren, Gallegos, Мадрид/Испания, 1999 г.

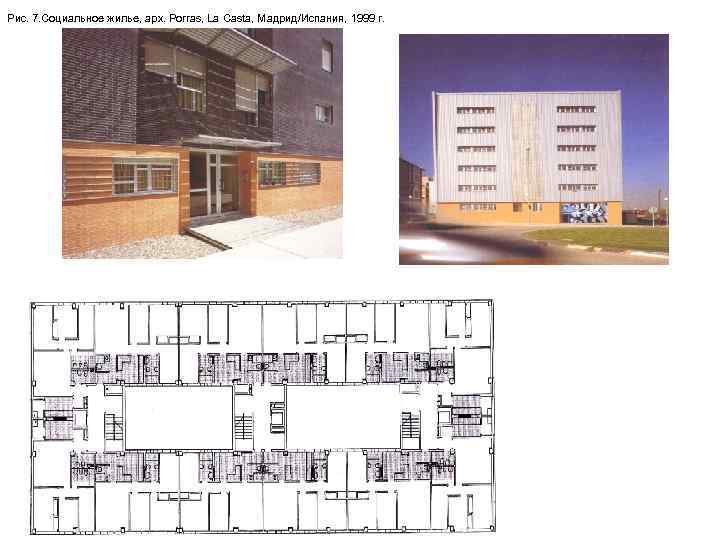

Рис. 7. Социальное жилье, арх. Porras, La Casta, Мадрид/Испания, 1999 г.

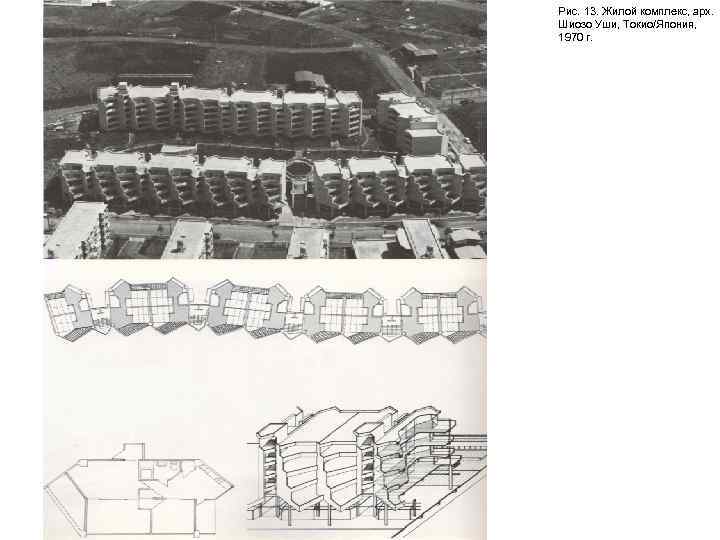

Рис. 13. Жилой комплекс, арх. Шиозо Уши, Токио/Япония, 1970 г.

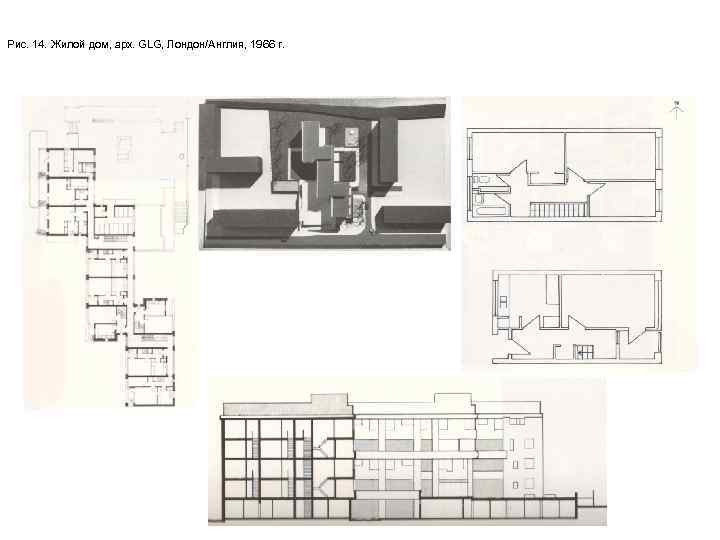

Рис. 14. Жилой дом, арх. GLG, Лондон/Англия, 1966 г.

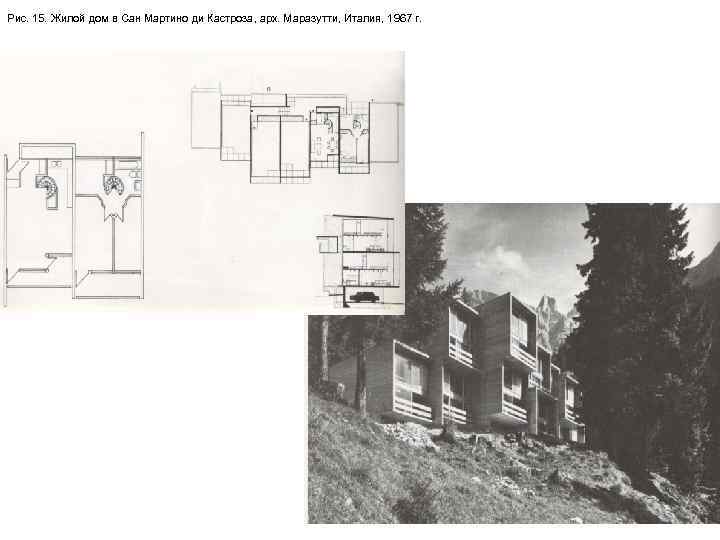

Рис. 15. Жилой дом в Сан Мартино ди Кастроза, арх. Маразутти, Италия, 1967 г.

Рис. 55. Жилые дома повышенной плотности застройки. 1 - трёхэтажный блокированных дом (Англия); 2 - дом смешанной структуры (Канада); 3 – дом смешанной структуры (Германия); 4 - галерейный дом с трёхэтажными и двухэтажными квартирами (Испания); 5 - Г-образные блок-квартиры для ковровой застройки.

Рис. 9. Проект жилища, арх. Ingenhoven, Overdiek & Partner, Дуйзбург/Германия, 2000 г.

Жилая застройка Лаймхаусс кого дока, Лондон.

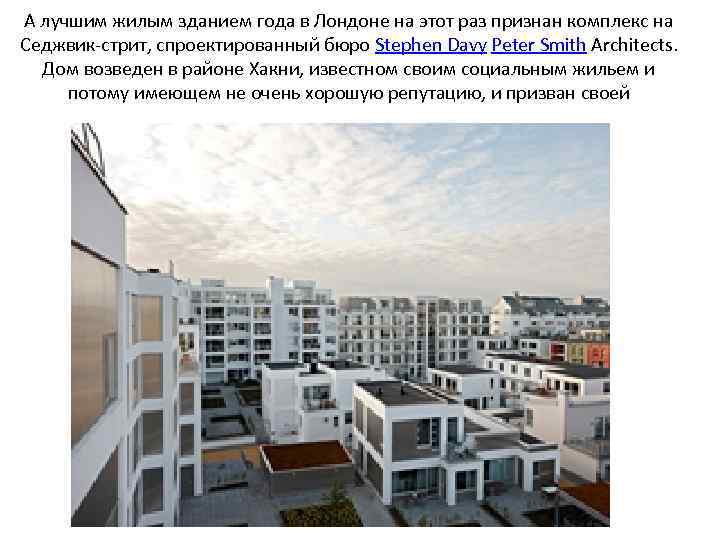

А лучшим жилым зданием года в Лондоне на этот раз признан комплекс на Седжвик-стрит, спроектированный бюро Stephen Davy Peter Smith Architects. Дом возведен в районе Хакни, известном своим социальным жильем и потому имеющем не очень хорошую репутацию, и призван своей архитектурой оживить довольно унылую среду обитания.

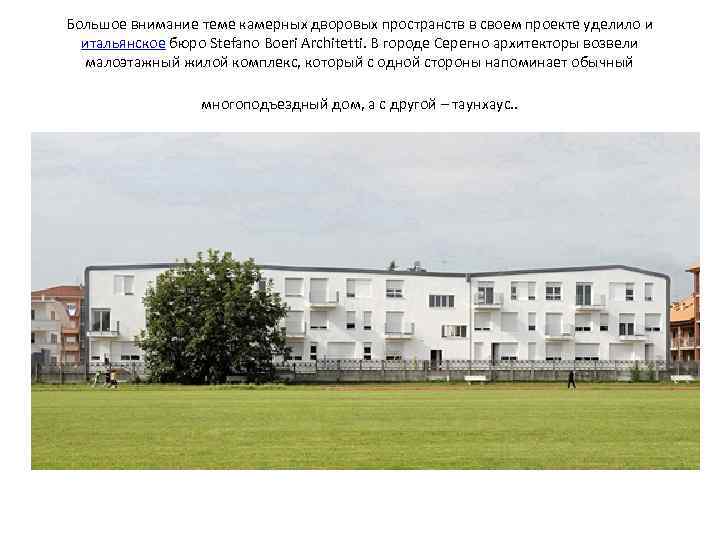

Большое внимание теме камерных дворовых пространств в своем проекте уделило и итальянское бюро Stefano Boeri Architetti. В городе Серегно архитекторы возвели малоэтажный жилой комплекс, который с одной стороны напоминает обычный многоподъездный дом, а с другой – таунхаус. .

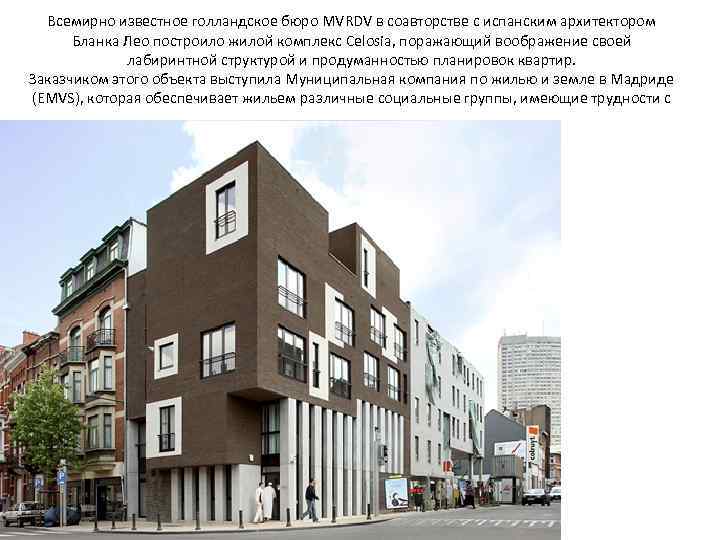

Всемирно известное голландское бюро MVRDV в соавторстве с испанским архитектором Бланка Лео построило жилой комплекс Celosia, поражающий воображение своей лабиринтной структурой и продуманностью планировок квартир. Заказчиком этого объекта выступила Муниципальная компания по жилью и земле в Мадриде (EMVS), которая обеспечивает жильем различные социальные группы, имеющие трудности с приобретением квартир на свободном рынке .

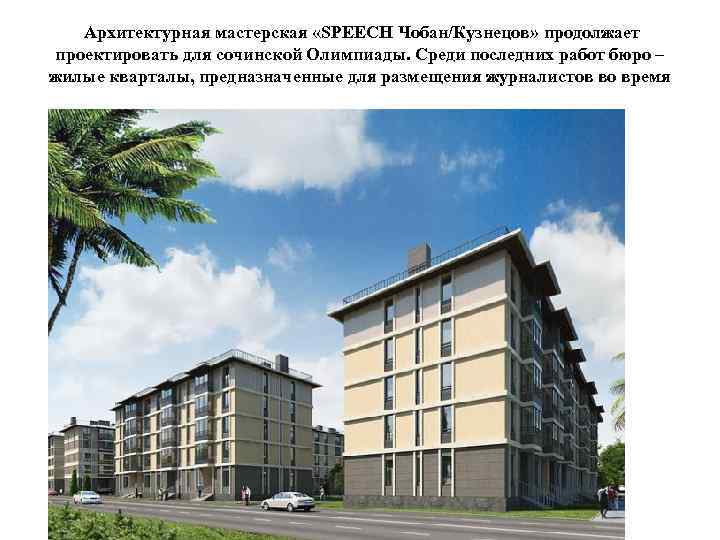

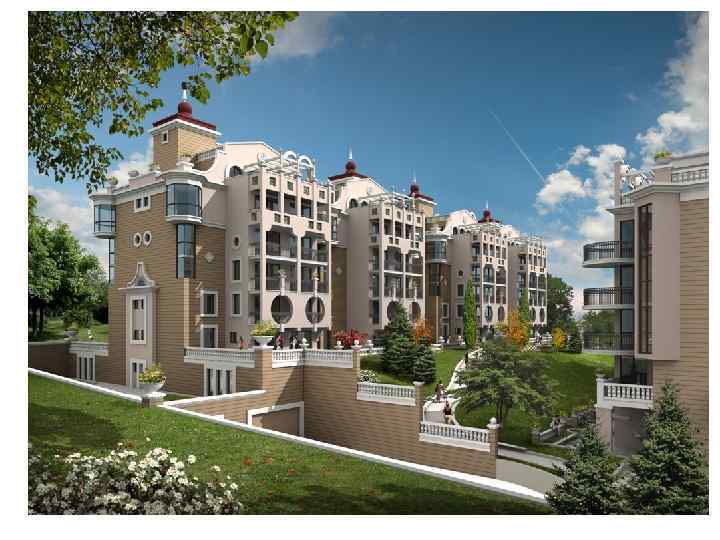

Архитектурная мастерская «SPEECH Чобан/Кузнецов» продолжает проектировать для сочинской Олимпиады. Среди последних работ бюро – жилые кварталы, предназначенные для размещения журналистов во время соревнований 2014 года .

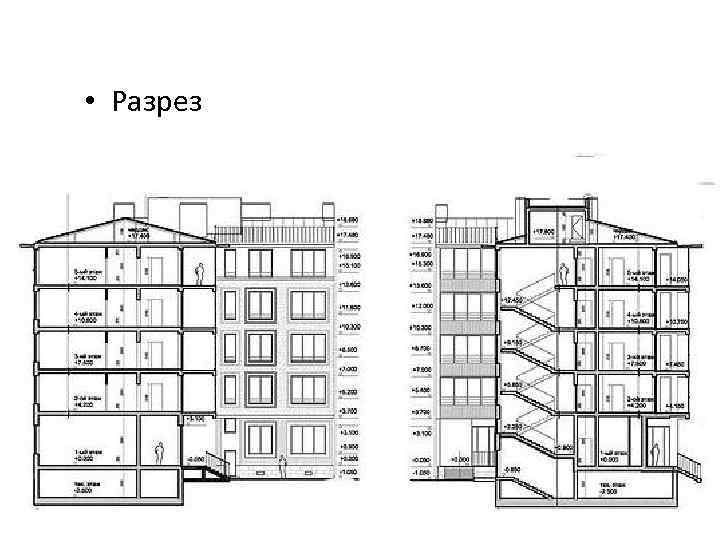

• Разрез

ЖИЛЫЕ ДОМА БАШЕННОГО ТИПА, имеющие универсальную ориентацию 45

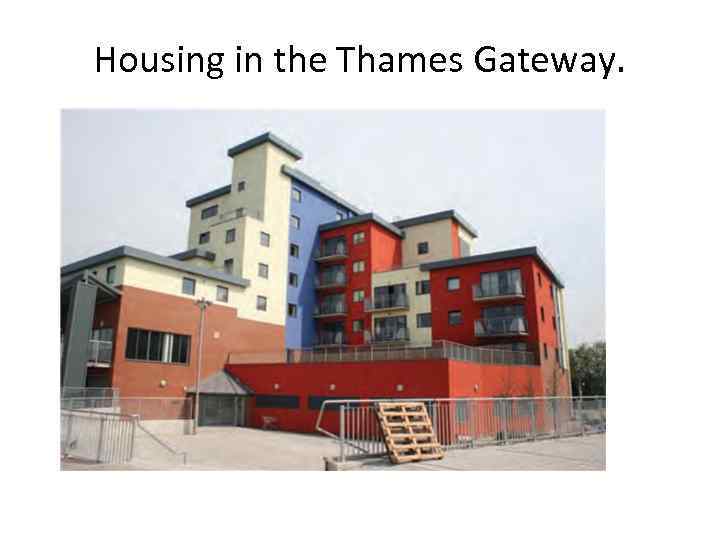

Housing in the Thames Gateway.

Экологические дома средней этажности

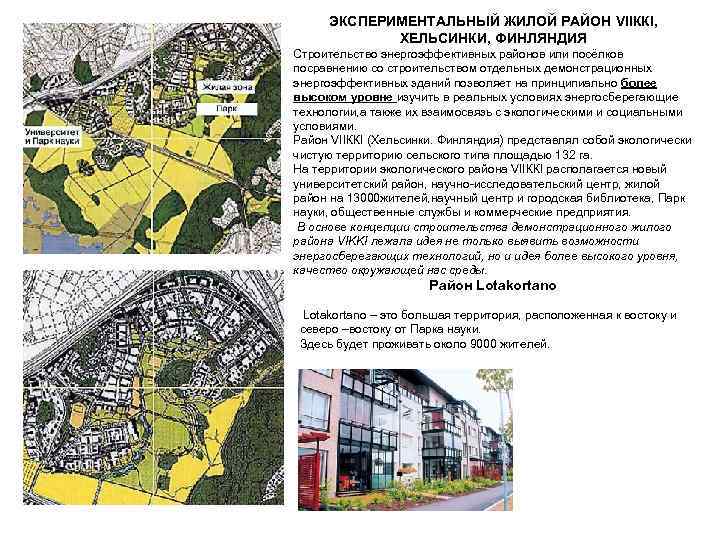

ЭКСПЕРИМЕНТАЛЬНЫЙ ЖИЛОЙ РАЙОН VIIККI, ХЕЛЬСИНКИ, ФИНЛЯНДИЯ Строительство энергоэффективных районов или посёлков посравнению со строительством отдельных демонстрационных энергоэффективных зданий позволяет на принципиально более высоком уровне изучить в реальных условиях энергосберегающие технологии, а также их взаимосвязь с экологическими и социальными условиями. Район VIIККI (Хельсинки. Финляндия) представлял собой экологически чистую территорию сельского типа площадью 132 га. На территории экологического района VIIККI располагается новый университетский район, научно-исследовательский центр, жилой район на 13000 жителей, научный центр и городская библиотека, Парк науки, общественные службы и коммерческие предприятия. В основе концепции строительства демонстрационного жилого района VIKKI лежала идея не только выявить возможности энергосберегающих технологий, но и идея более высокого уровня, качество окружающей нас среды. Район Lotakortano – это большая территория, расположенная к востоку и северо –востоку от Парка науки. Здесь будет проживать около 9000 жителей.

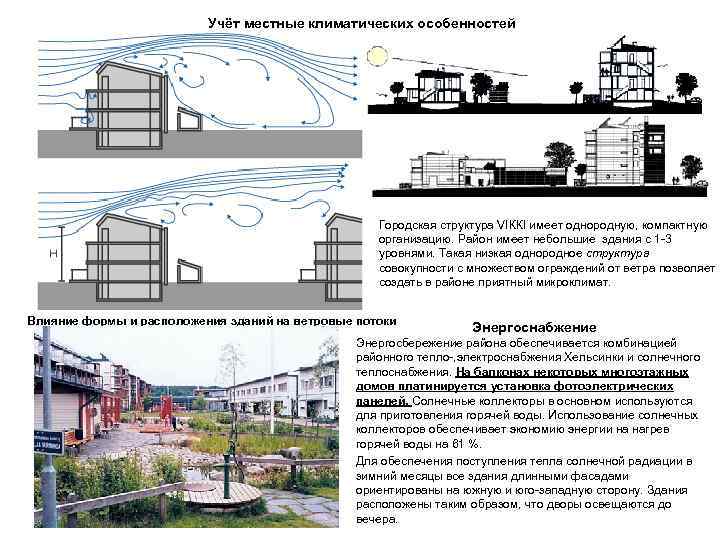

Учёт местные климатических особенностей Городская структура VIККI имеет однородную, компактную организацию. Район имеет небольшие здания с 1 -3 уровнями. Такая низкая однородное структура совокупности с множеством ограждений от ветра позволяет создать в районе приятный микроклимат. Влияние формы и расположения зданий на ветровые потоки Энергоснабжение Энергосбережение района обеспечивается комбинацией районного тепло-, электроснабжения Хельсинки и солнечного теплоснабжения. На балконах некоторых многоэтажных домов платинируется установка фотоэлектрических панелей. Солнечные коллекторы в основном используются для приготовления горячей воды. Использование солнечных коллекторов обеспечивает экономию энергии на нагрев горячей воды на 61 %. Для обеспечения поступления тепла солнечной радиации в зимний месяцы все здания длинными фасадами ориентированы на южную и юго-западную сторону. Здания расположены таким образом, что дворы освещаются до вечера.

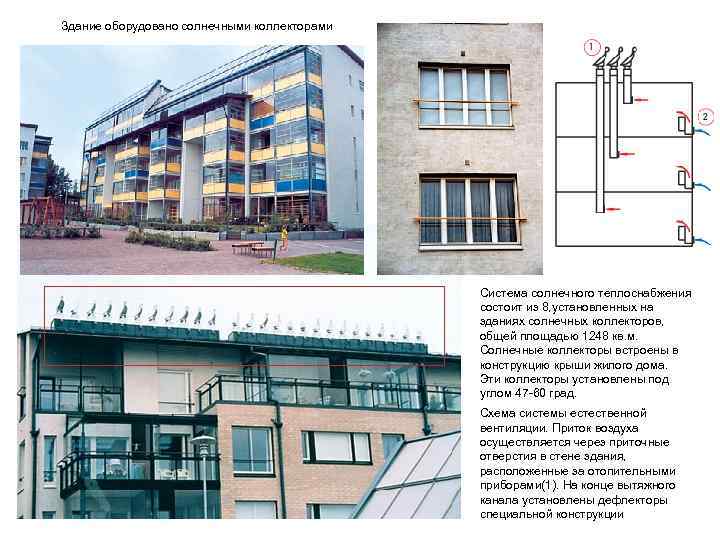

Здание оборудовано солнечными коллекторами Система солнечного теплоснабжения состоит из 8, установленных на зданиях солнечных коллекторов, общей площадью 1248 кв. м. Солнечные коллекторы встроены в конструкцию крыши жилого дома. Эти коллекторы установлены под углом 47 -60 град. Схема системы естественной вентиляции. Приток воздуха осуществляется через приточные отверстия в стене здания, расположенные за отопительными приборами(1). На конце вытяжного канала установлены дефлекторы специальной конструкции

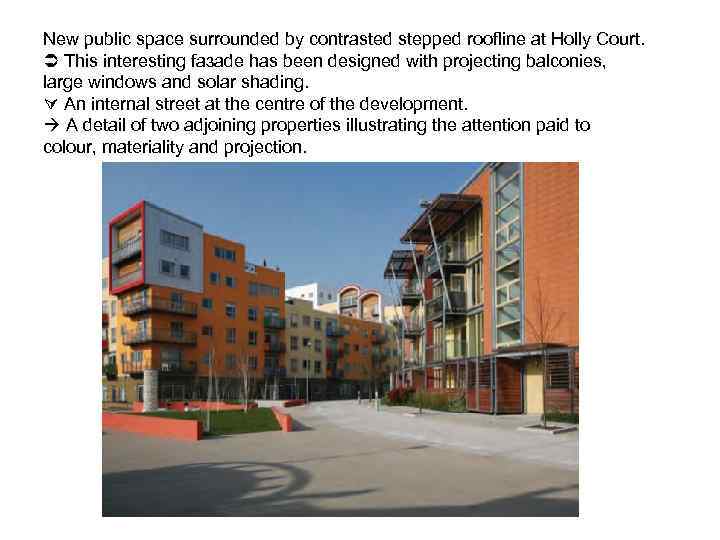

New public space surrounded by contrasted stepped roofline at Holly Court. This interesting faзade has been designed with projecting balconies, large windows and solar shading. An internal street at the centre of the development. A detail of two adjoining properties illustrating the attention paid to colour, materiality and projection.

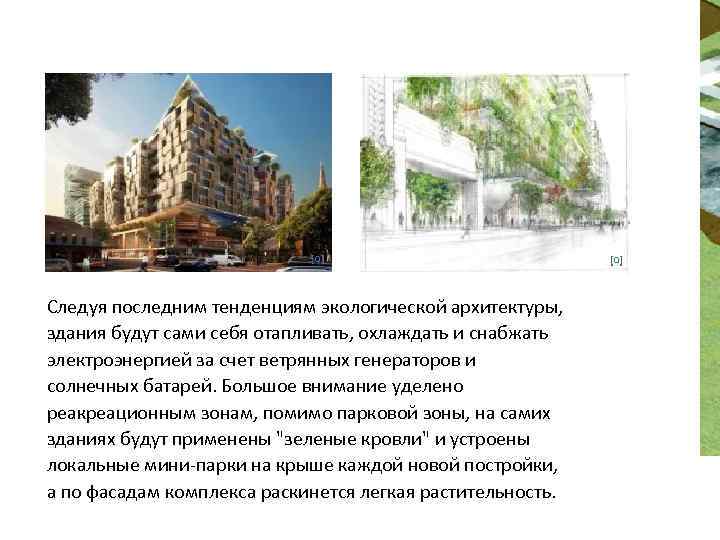

Следуя последним тенденциям экологической архитектуры, здания будут сами себя отапливать, охлаждать и снабжать электроэнергией за счет ветрянных генераторов и солнечных батарей. Большое внимание уделено реакреационным зонам, помимо парковой зоны, на самих зданиях будут применены "зеленые кровли" и устроены локальные мини-парки на крыше каждой новой постройки, а по фасадам комплекса раскинется легкая растительность.

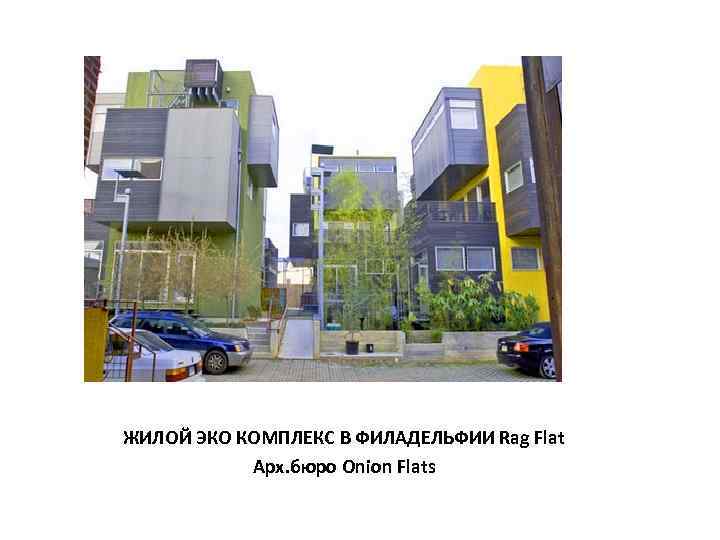

ЖИЛОЙ ЭКО КОМПЛЕКС В ФИЛАДЕЛЬФИИ Rag Flat Арх. бюро Onion Flats

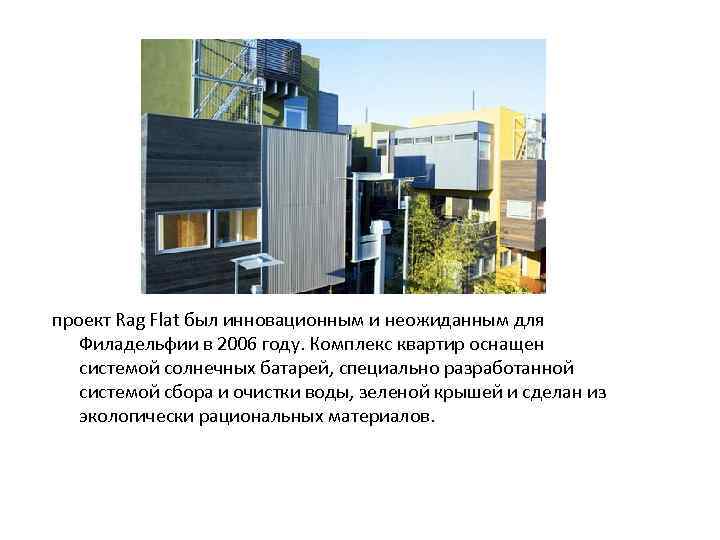

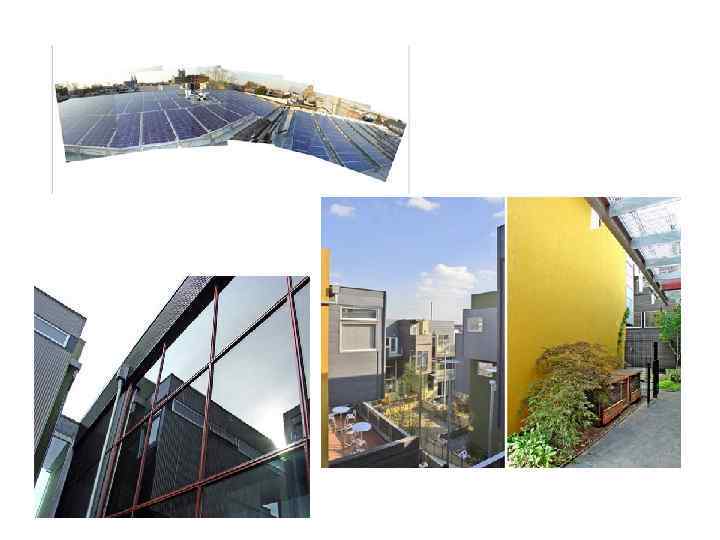

проект Rag Flat был инновационным и неожиданным для Филадельфии в 2006 году. Комплекс квартир оснащен системой солнечных батарей, специально разработанной системой сбора и очистки воды, зеленой крышей и сделан из экологически рациональных материалов.

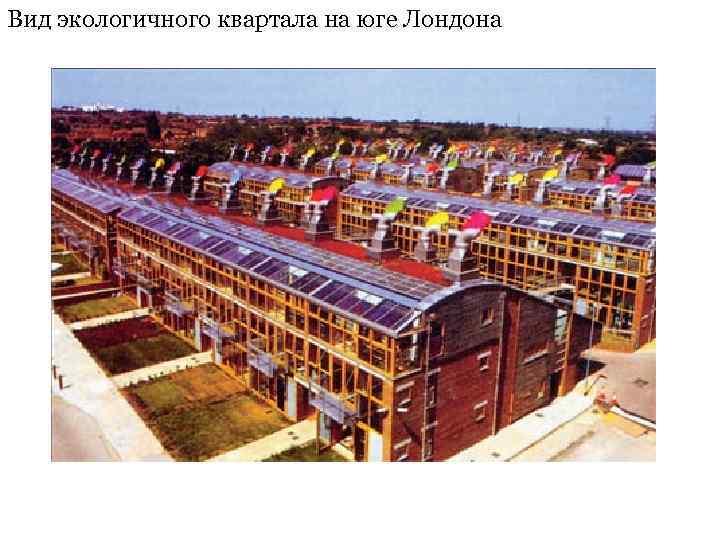

Вид экологичного квартала на юге Лондона

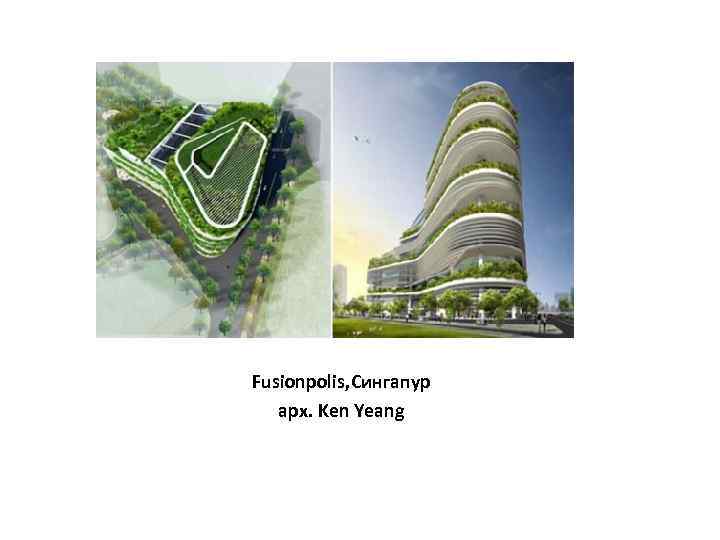

Fusionpolis, Сингапур арх. Ken Yeang

Строиттельные материалы и технологии

Технология "ИЗОДОМ Экономия на стоимости стеновых материалов. Стоимость 1 квадратного метра стены "ИЗОДОМ" примерно на 30% ниже стоимости стены из кирпича. толщина стен "ИЗОДОМ" всего 25 -35 см , что позволяет получить 10% дополнительной полезной площади

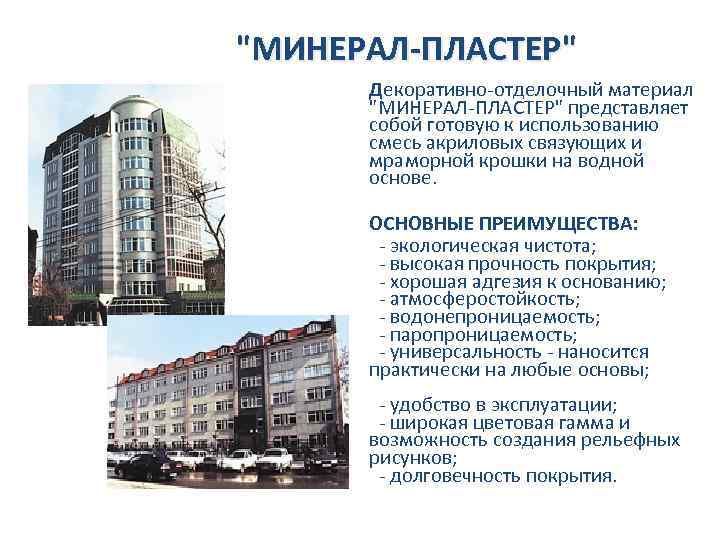

"МИНЕРАЛ-ПЛАСТЕР" Декоративно-отделочный материал "МИНЕРАЛ-ПЛАСТЕР" представляет собой готовую к использованию смесь акриловых связующих и мраморной крошки на водной основе. ОСНОВНЫЕ ПРЕИМУЩЕСТВА: - экологическая чистота; - высокая прочность покрытия; - хорошая адгезия к основанию; - атмосферостойкость; - водонепроницаемость; - паропроницаемость; - универсальность - наносится практически на любые основы; - удобство в эксплуатации; - широкая цветовая гамма и возможность создания рельефных рисунков; - долговечность покрытия.

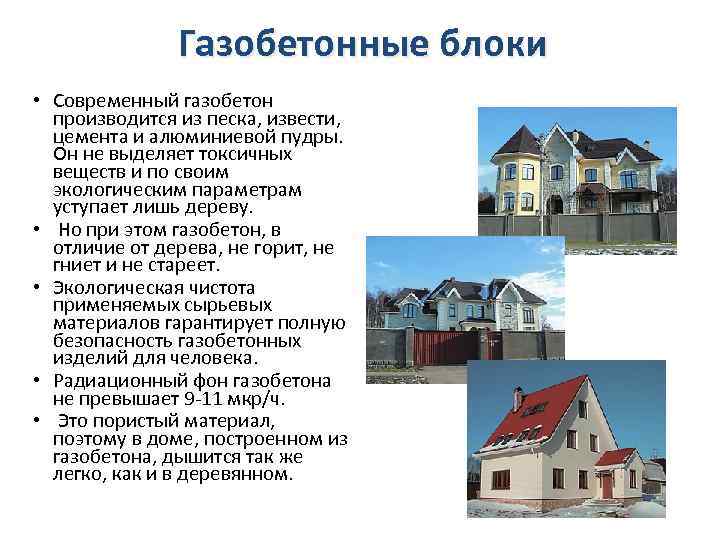

Газобетонные блоки • Современный газобетон производится из песка, извести, цемента и алюминиевой пудры. Он не выделяет токсичных веществ и по своим экологическим параметрам уступает лишь дереву. • Но при этом газобетон, в отличие от дерева, не горит, не гниет и не стареет. • Экологическая чистота применяемых сырьевых материалов гарантирует полную безопасность газобетонных изделий для человека. • Радиационный фон газобетона не превышает 9 -11 мкр/ч. • Это пористый материал, поэтому в доме, построенном из газобетона, дышится так же легко, как и в деревянном.

облицовочные сэндвич-панели в системах вентилируемых навесных фасадов • являются надежной облицовкой наружной стены и поэтому отличаются от традиционных (ограждающих) сэндвич-панелей. Основное отличие их от других подобных типов облицовок - это сочетание декоративнозащитных свойств с функцией теплозащиты. • Панели не поражаются грибком и гнилью. • Материал экологически чистый, • по огнестойкости относится к группе трудносгораемых. • Металлическое покрытие панелей обеспечивает абсолютную влагозащиту.

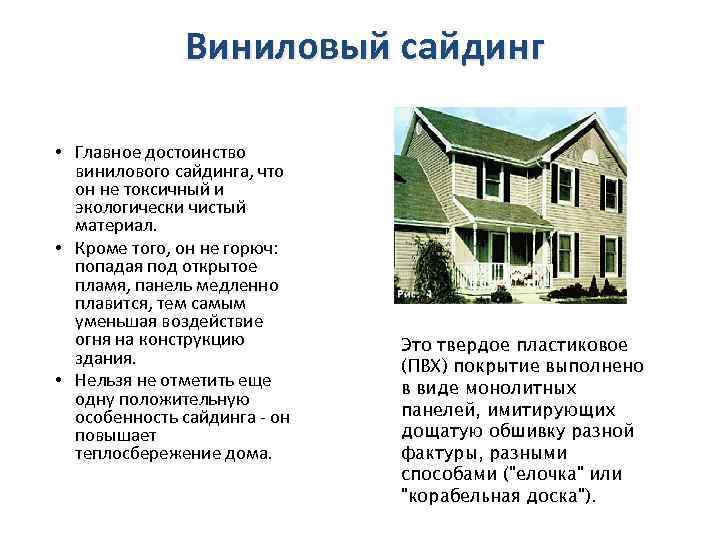

Виниловый сайдинг • Главное достоинство винилового сайдинга, что он не токсичный и экологически чистый материал. • Кроме того, он не горюч: попадая под открытое пламя, панель медленно плавится, тем самым уменьшая воздействие огня на конструкцию здания. • Нельзя не отметить еще одну положительную особенность сайдинга - он повышает теплосбережение дома. Это твердое пластиковое (ПВХ) покрытие выполнено в виде монолитных панелей, имитирующих дощатую обшивку разной фактуры, разными способами ("елочка" или "корабельная доска").
