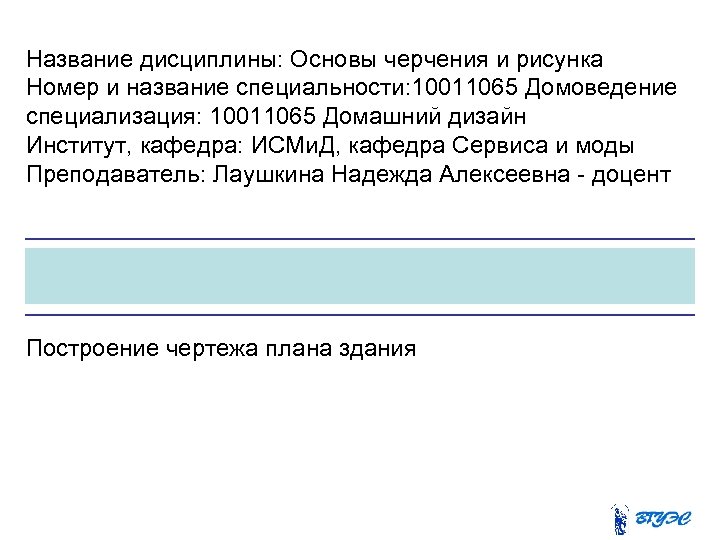

Название дисциплины: Основы черчения и рисунка Номер и название специальности: 10011065 Домоведение специализация: 10011065 Название дисциплины: Основы черчения и рисунка Номер и название специальности: 10011065 Домоведение специализация: 10011065 Домашний дизайн Институт, кафедра: ИСМи. Д, кафедра Сервиса и моды Преподаватель: Лаушкина Надежда Алексеевна - доцент Построение чертежа плана здания

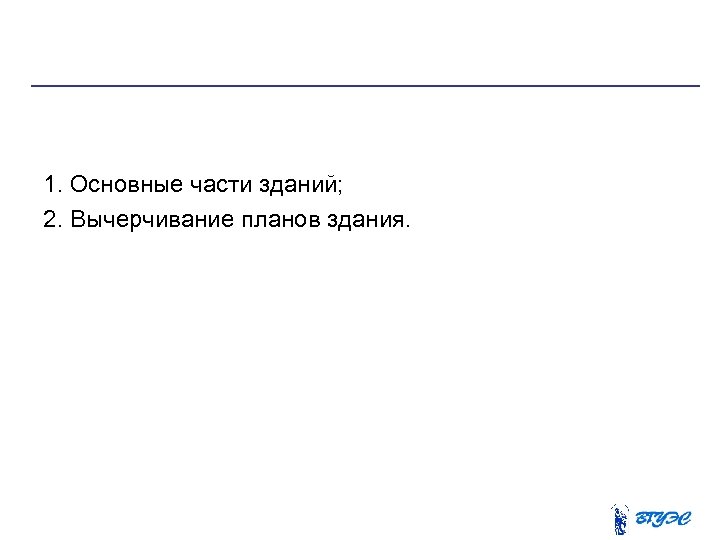

1. Основные части зданий; 2. Вычерчивание планов здания. 1. Основные части зданий; 2. Вычерчивание планов здания.

Основные конструктивные элементы здания Основные конструктивные элементы здания

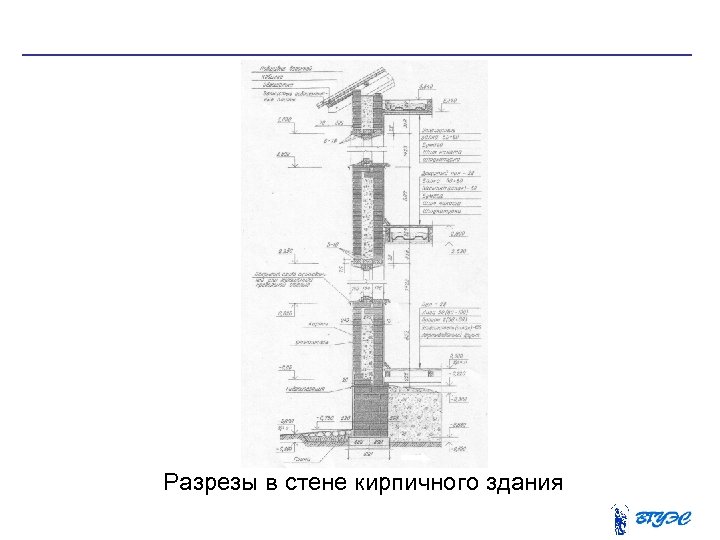

Разрезы в стене кирпичного здания Разрезы в стене кирпичного здания

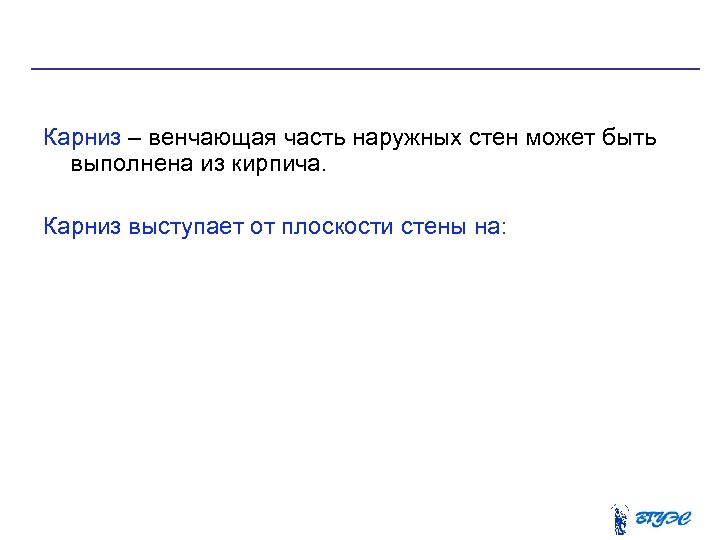

Карниз – венчающая часть наружных стен может быть выполнена из кирпича. Карниз выступает от Карниз – венчающая часть наружных стен может быть выполнена из кирпича. Карниз выступает от плоскости стены на:

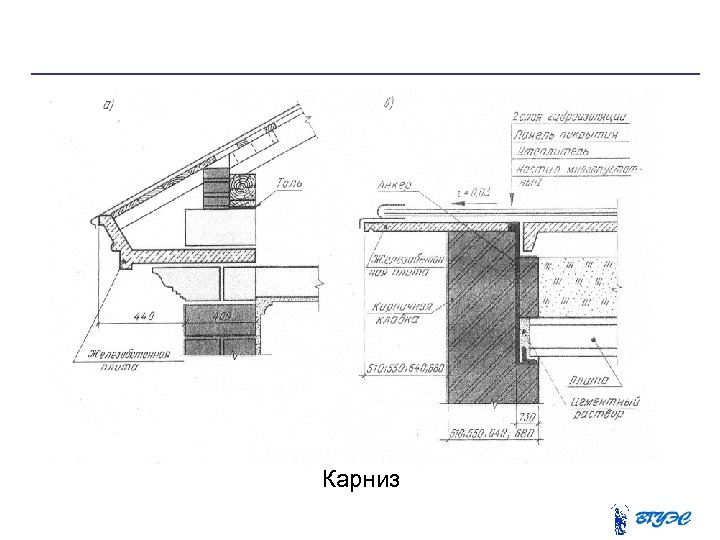

Карниз Карниз

Горизонтальные элементы зданий, делящие их по высоте на отдельные участки, этажи, называется перекрытиями. Горизонтальные элементы зданий, делящие их по высоте на отдельные участки, этажи, называется перекрытиями.

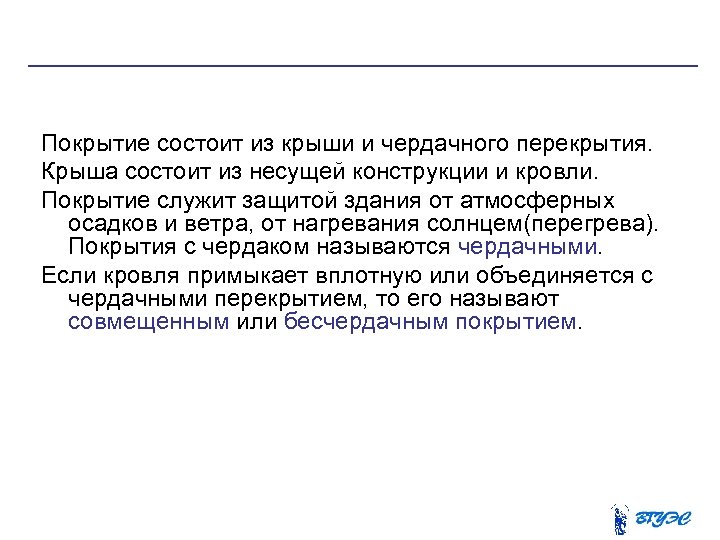

Покрытие состоит из крыши и чердачного перекрытия. Крыша состоит из несущей конструкции и кровли. Покрытие состоит из крыши и чердачного перекрытия. Крыша состоит из несущей конструкции и кровли. Покрытие служит защитой здания от атмосферных осадков и ветра, от нагревания солнцем(перегрева). Покрытия с чердаком называются чердачными. Если кровля примыкает вплотную или объединяется с чердачными перекрытием, то его называют совмещенным или бесчердачным покрытием.

Покрытие Покрытие

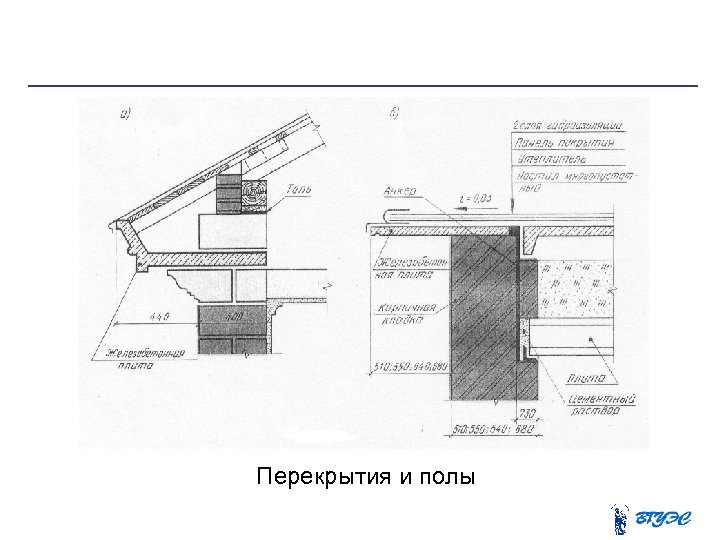

Перекрытия и полы Перекрытия и полы

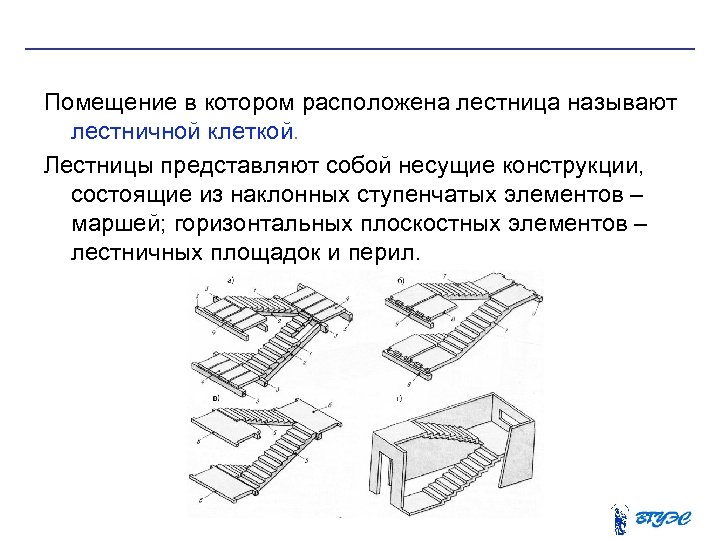

Помещение в котором расположена лестница называют лестничной клеткой. Лестницы представляют собой несущие конструкции, состоящие Помещение в котором расположена лестница называют лестничной клеткой. Лестницы представляют собой несущие конструкции, состоящие из наклонных ступенчатых элементов – маршей; горизонтальных плоскостных элементов – лестничных площадок и перил.

Лестничная клетка Лестничная клетка

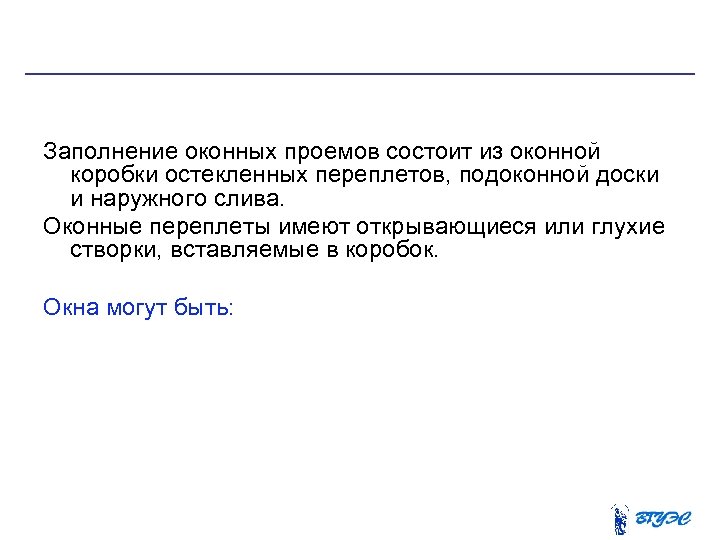

Заполнение оконных проемов состоит из оконной коробки остекленных переплетов, подоконной доски и наружного слива. Заполнение оконных проемов состоит из оконной коробки остекленных переплетов, подоконной доски и наружного слива. Оконные переплеты имеют открывающиеся или глухие створки, вставляемые в коробок. Окна могут быть:

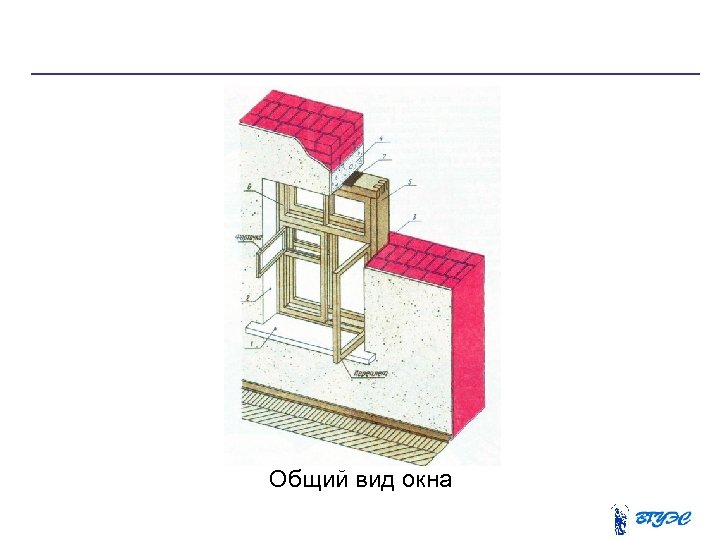

Общий вид окна Общий вид окна

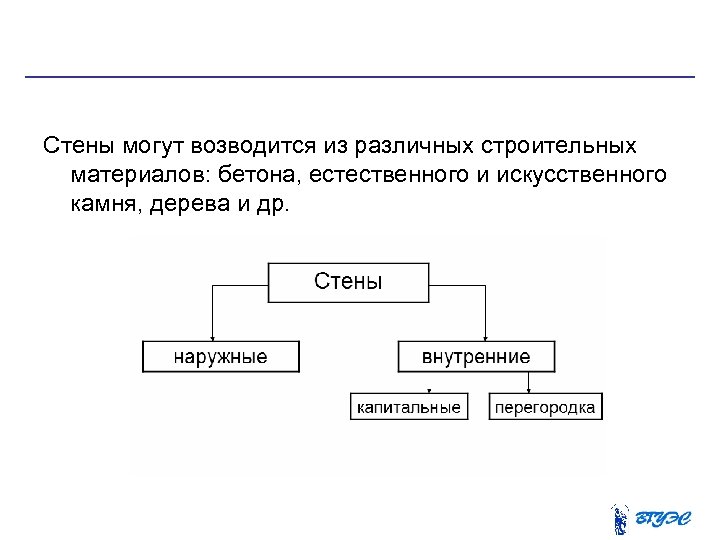

Стены могут возводится из различных строительных материалов: бетона, естественного и искусственного камня, дерева и Стены могут возводится из различных строительных материалов: бетона, естественного и искусственного камня, дерева и др.

Размеры окон, мм: по высоте: Размеры окон, мм: по высоте:

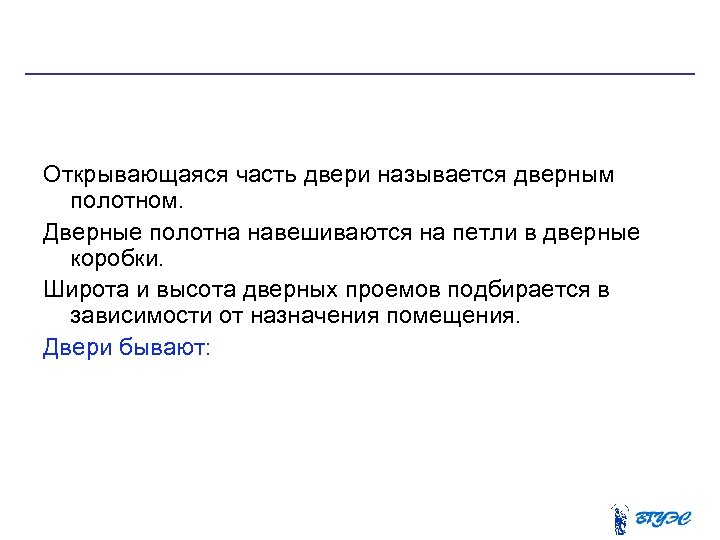

Открывающаяся часть двери называется дверным полотном. Дверные полотна навешиваются на петли в дверные коробки. Открывающаяся часть двери называется дверным полотном. Дверные полотна навешиваются на петли в дверные коробки. Широта и высота дверных проемов подбирается в зависимости от назначения помещения. Двери бывают:

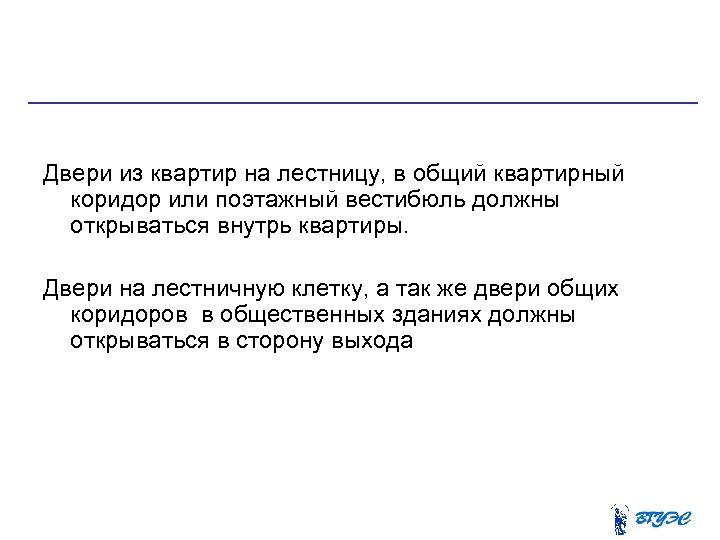

Двери из квартир на лестницу, в общий квартирный коридор или поэтажный вестибюль должны открываться Двери из квартир на лестницу, в общий квартирный коридор или поэтажный вестибюль должны открываться внутрь квартиры. Двери на лестничную клетку, а так же двери общих коридоров в общественных зданиях должны открываться в сторону выхода

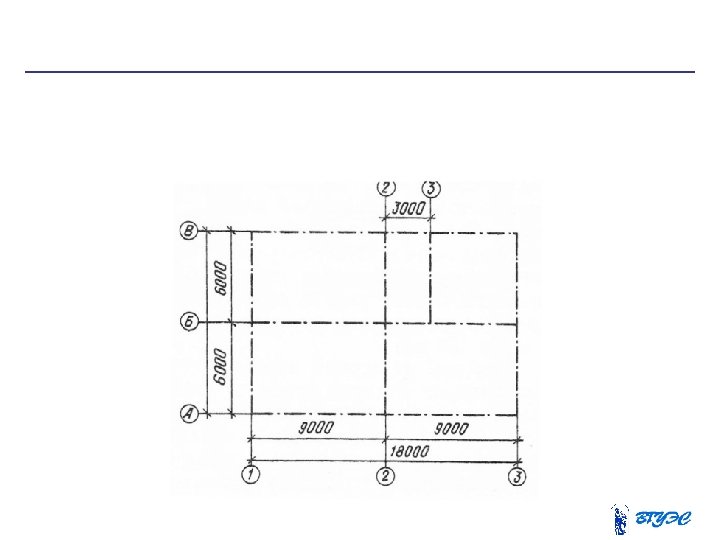

Нанесение толщины наружных и внутренних стен Нанесение толщины наружных и внутренних стен

Нанесение капитальных наружных и внутренних стен, перегородок Нанесение капитальных наружных и внутренних стен, перегородок

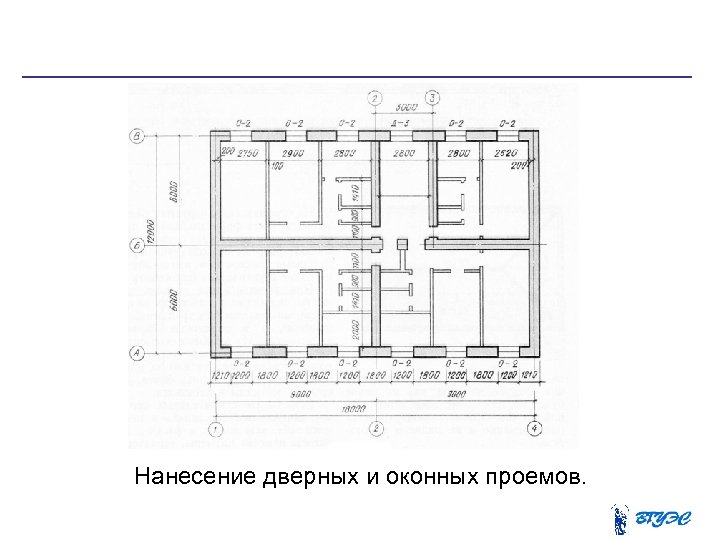

Нанесение дверных и оконных проемов. Нанесение дверных и оконных проемов.

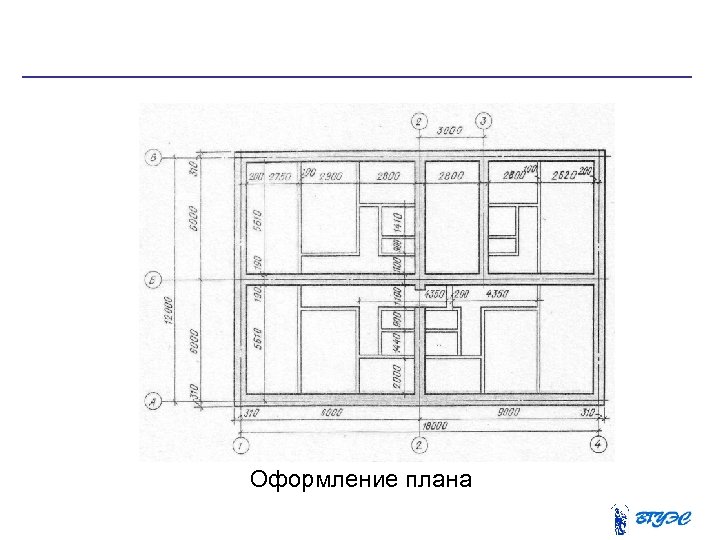

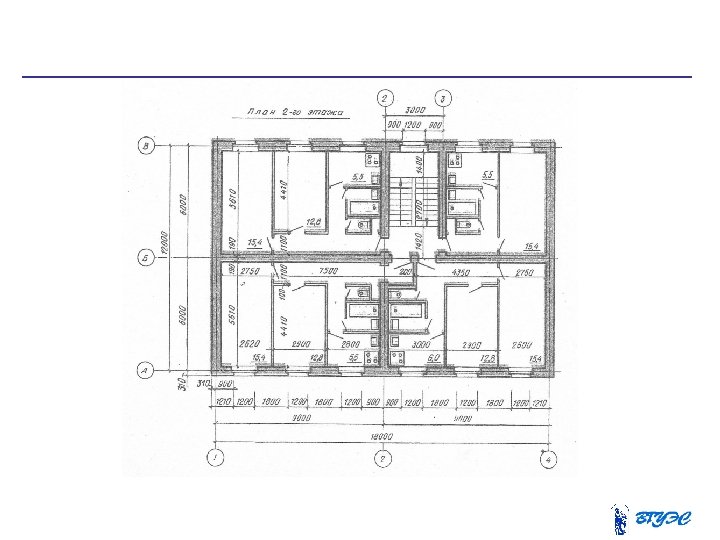

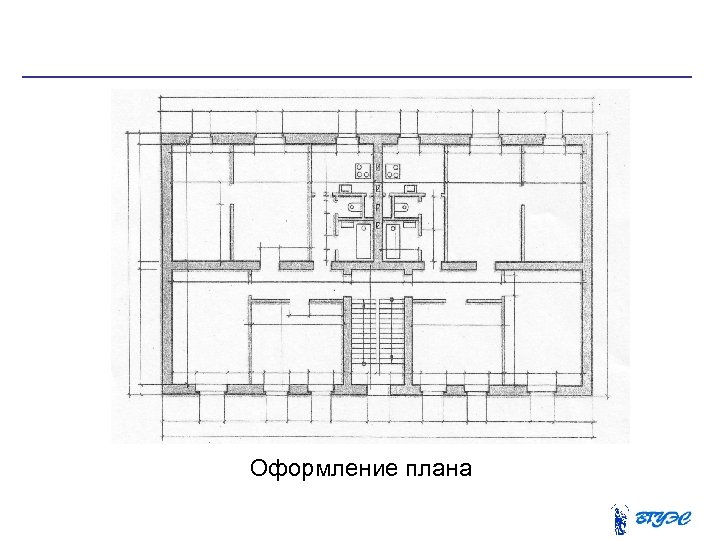

Оформление плана Оформление плана

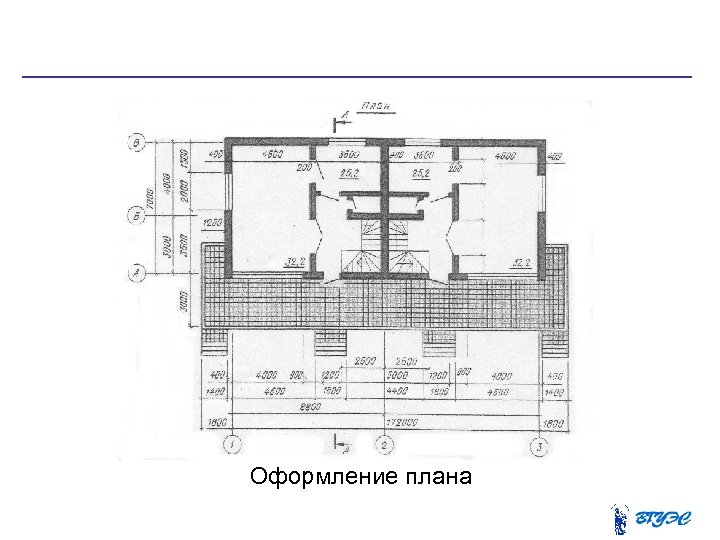

Оформление плана Оформление плана

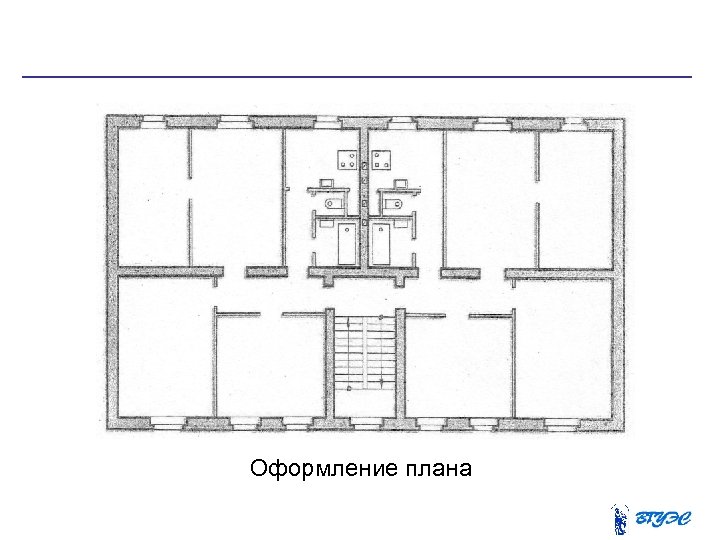

Оформление плана Оформление плана

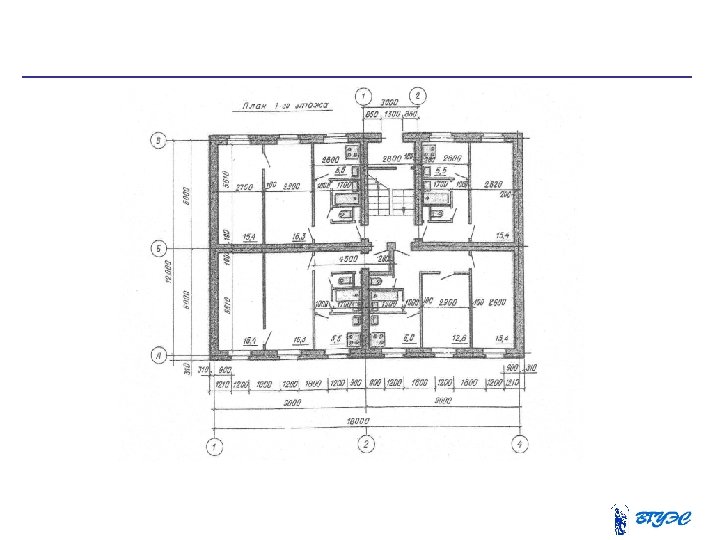

Оформление плана Оформление плана
