Назначение программы Типы расчетов Управляемая всережимная

Назначение программы

Типы расчетов.

Управляемая всережимная модель

Элементы Кнопки выбора групп элементов. Нажата кнопка «Элементы воздушного тракта» Иконки выбора элементов воздушного тракта Иконка трубчатого ВП Иконка РВП Пиктограммы элементов (регенеративный и трубчатый воздухоподогреватели)

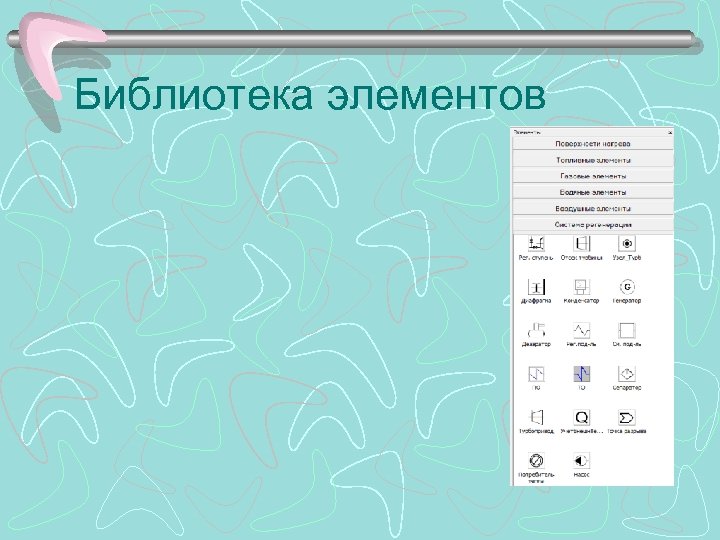

Библиотека элементов

Иерархические группы П/в тракт котла высокого давления Барабан Элемент «Циркуляционный контур»

Иерархическая структура

Применяемые методики расчета.

Расчёт радиационных камер

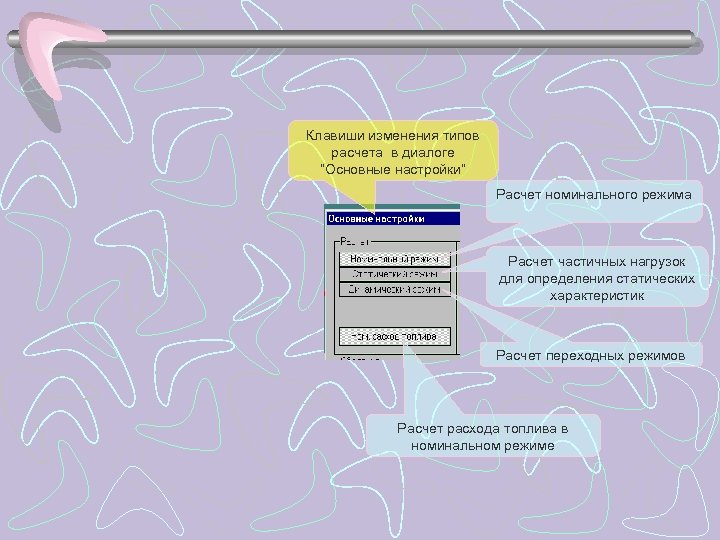

Клавиши изменения типов расчета в диалоге “Основные настройки” Расчет номинального режима Расчет частичных нагрузок для определения статических характеристик Расчет переходных режимов Расчет расхода топлива в номинальном режиме

Тепловая схема блока Газовый и пароводяной тракты котла

Элемент для ввода разверки по температуре и/или расходу газов может быть помещен в любой точке газового тракта Разверка по температуре газов перед конвективным газоходом

Минимальный критический расход на шайбе № 6 ограничивает пропускную способность трубопровода

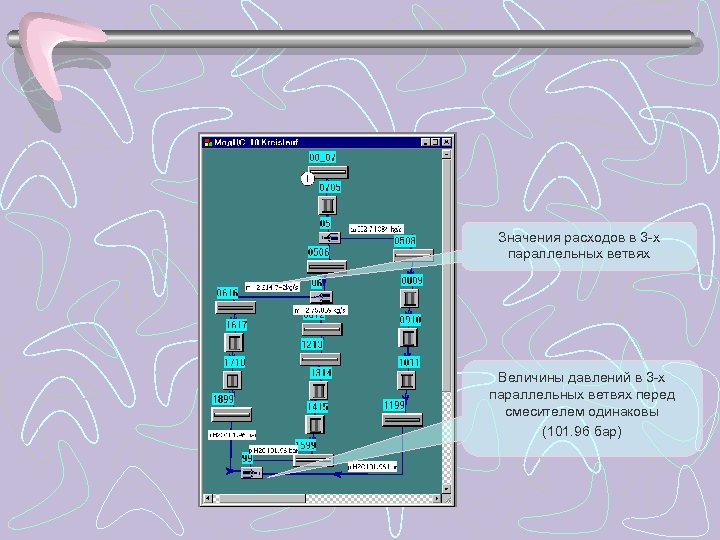

Значения расходов в 3 -х параллельных ветвях Величины давлений в 3 -х параллельных ветвях перед смесителем одинаковы (101. 96 бар)

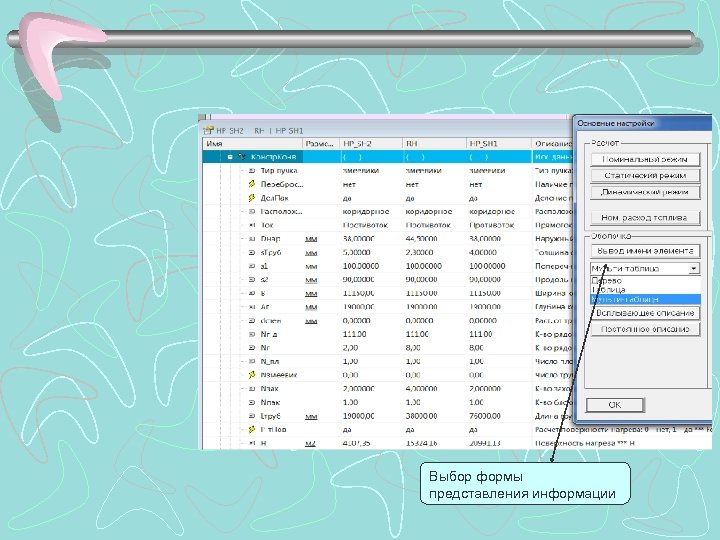

Выбор формы представления информации

Задание относительной нагрузки котла в элементе “Общие данные” Таблица задания конструктивных характеристик одного из элементов

Схема циркуляции одного из котлов Вход в барабан Выход из барабана

Режимная карта котла

Оптимизация режима котла КПД котла, расчитанный по методу прямого и обратного баланса Относительные и абсолютные потери топлива

Динамика Изменение параметров при пуске прямоточного котла Температуры газов по тракту Выброс расхода среды в испарительном тракте при резкой форсировке котла Расход свежего пара Давление свежего пара

Схема ПГУ 450 Пульт управления Список регулирующих клапанов

Внедрение
