Навигация Презентация по

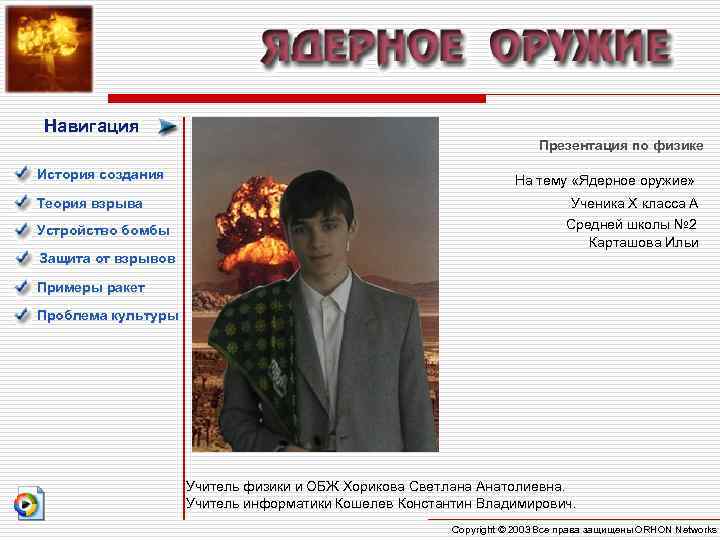

Навигация Презентация по физике История создания На тему «Ядерное оружие» Теория взрыва Ученика Х класса А Устройство бомбы Средней школы № 2 Карташова Ильи Защита от взрывов Примеры ракет Проблема культуры Учитель физики и ОБЖ Хорикова Светлана Анатолиевна. Учитель информатики Кошелев Константин Владимирович. Copyright © 2003 Все права защищены ORHON Networks

История создания Навигация Начнем, пожалуй, с Альберта Эйнштейна. В 1905 он издал свою специальную теорию История создания относительности. Согласно этой теории, соотношение между массой Теория взрыва и энергией выражено уравнением Устройство бомбы E = mc 2. Защита от взрывов Очень малое количество вещества эквивалентно к большому количеству Примеры ракет энергии. Например, 1 кг вещества, преобразованного в энергию был Проблема культуры бы эквивалентен энергии, выпущенной, при взрыве 22 мегатонн тротила. В начале 1939 года французский физик Жолио-Кюри сделал вывод, что возможна цепная реакция, которая приведет к взрыву чудовищной разрушительной силы и что уран может стать источником энергии, как обычное взрывное вещество. Это заключение стало толчком для разработок по созданию ядерного оружия. Европа была накануне Второй мировой войны, и потенциальное обладание таким мощным оружием подталкивало милитаристские круги на быстрейшее его создание, но тормозом стала проблема наличия большого количества урановой руды для широкомасштабных исследований. Над созданием атомного оружия трудились физики Германии, Англии, США, Японии. Copyright © 2003 Все права защищены ORHON Networks

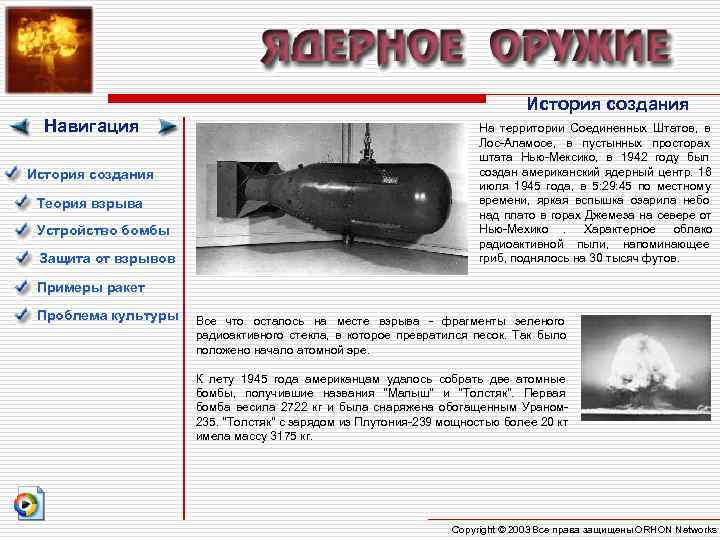

История создания Навигация На территории Соединенных Штатов, в Лос-Аламосе, в пустынных просторах штата Нью-Мексико, в 1942 году был История создания создан американский ядерный центр. 16 июля 1945 года, в 5: 29: 45 по местному Теория взрыва времени, яркая вспышка озарила небо над плато в горах Джемеза на севере от Устройство бомбы Нью-Мехико. Характерное облако радиоактивной пыли, напоминающее Защита от взрывов гриб, поднялось на 30 тысяч футов. Примеры ракет Проблема культуры Все что осталось на месте взрыва - фрагменты зеленого радиоактивного стекла, в которое превратился песок. Так было положено начало атомной эре. К лету 1945 года американцам удалось собрать две атомные бомбы, получившие названия "Малыш" и "Толстяк". Первая бомба весила 2722 кг и была снаряжена обогащенным Ураном- 235. "Толстяк" с зарядом из Плутония-239 мощностью более 20 кт имела массу 3175 кг. Copyright © 2003 Все права защищены ORHON Networks

История создания Навигация Хиросима Утром 6 августа 1945 г. над Хиросимой было ясное, безоблачное небо. Как и прежде, приближение с История создания востока двух американских самолетов (один из них назывался Энола Гей) на высоте 10 -13 км не вызвало Теория взрыва тревоги (т. к. каждый день они показывались в небе Хиросимы). Один из самолетов спикировал и что-то Устройство бомбы сбросил, а затем оба самолета повернули и улетели. Сброшенный предмет на парашюте медленно Защита от взрывов спускался и вдруг на высоте 600 м над землей взорвался. Это была бомба "Малыш". 9 августа еще Примеры ракет одна бомба была сброшена над городом Нагасаки. Проблема культуры Общие людские потери и масштабы разрушений от этих бомбардировок характеризуются следующими цифрами: мгновенно погибло от теплового излучения (температура около 5000 градусов С) и ударной волны - 300 тысяч человек, еще 200 тысяч получили ранение, ожоги, облучились. На площади 12 кв. км были полностью разрушены все строения. Только в одной Хиросиме из 90 тысяч строений было уничтожено 62 тысячи. Эти бомбардировки потрясли весь мир. Считается, что это событие положило начало гонке ядерных вооружений и противостоянию двух политических систем того времени на новом Нагасаки качественном уровне. Copyright © 2003 Все права защищены ORHON Networks

Теория взрыва Навигация Возможность практического использования ядерной энергии в ядерных взрывных устройствах или в ядерных реакторах обусловлена существованием элементов, ядра которых делятся под воздействием История создания нейтронов любой энергии, в том числе сколь угодно малой. Вещества, обладающие подобным свойством Теория взрыва называются делящимися веществами. Единственным встречающимся в природе в заметных количествах Устройство бомбы делящимся веществом является изотоп урана с массой ядра 235 атомных единиц массы (уран-235). Защита от взрывов Возможность практического использования Примеры ракет выделяющейся при делении ядер энергии обусловлена тем, что реакция деления может иметь Проблема культуры цепной, самоподдерживающийся характер. В каждом акте деления образуется примерно два вторичных нейтрона, которые, будучи захвачены ядрами делящегося вещества, могут вызвать их деление, в свою очередь приводящее к образованию еще большего количества нейтронов. При создании специальных условий, количество нейтронов, а следовательно и актов деления, растет от поколения к поколению. Copyright © 2003 Все права защищены ORHON Networks

Теория взрыва Навигация Минимальное количество делящегося вещества, необходимого для осуществления цепной реакции, зависит в основном от История создания достижимой на практике степени сжатия. Степень и скорость сжатия массы Теория взрыва делящегося вещества определяют не только количество расщепляющегося материала, Устройство бомбы необходимого для создания взрывного устройства, но и мощность взрыва. Защита от взрывов Причиной этого служит тот факт, что энергия, Примеры ракет выделяющаяся в ходе цепной реакции приводит к быстрому разогреву массы Проблема культуры делящегося вещества и, как результат, к разлету этой массы. Через некоторое время заряд теряет критичность и цепная реакция останавливается. Поскольку полная энергия взрыва зависит от количества ядер, успевших претерпеть деление за время в течение которого заряд находился в критическом состоянии, для получения достаточно большой мощности взрыва необходимо удерживать массу делящегося вещества в критическом состоянии как можно дольше. Copyright © 2003 Все права защищены ORHON Networks

Устройство бомбы Навигация Основными элементами ядерных боеприпасов являются: - корпус - система автоматики История создания Корпус предназначен для размещения ядерного заряда и системы автоматики , а также предохраняет их от механического, а в некоторых случаях и от теплового воздействия. Теория взрыва Система автоматики обеспечивает взрыв ядерного заряда в заданный момент времени и исключает его случайное или преждевременное срабатывание. Она включает: Устройство бомбы - систему предохранения и взведения Защита от взрывов - систему аварийного подрыва - систему подрыва заряда Примеры ракет - источник питания - систему датчиков подрыва Проблема культуры Средствами доставки ядерных боеприпасов могут являться баллистические ракеты, крылатые и зенитные ракеты, авиация. Ядерные боеприпасы применяются для снаряжения авиабомб, фугасов, торпед , артиллерийских снарядов (203, 2 мм СГ и 155 мм СГ-США). Различные системы были изобретены, чтобы детонировать атомную бомбу. Самая простая система - оружие типа инжектора, в котором снаряд, сделанный из делящегося вещества, врезается, а адресанта образуя сверхкритическую массу. Атомная бомба, выпущенная Соединенными Штатами по Хиросиме 6 августа 1945 года, имела детонатор инжекторного типа. И имела энергетический эквивалент приблизительно в 20 килотонн тротила. Copyright © 2003 Все права защищены ORHON Networks

Защита от взрывов Поражающие факторы ядерного оружия Навигация При ядерном взрыве действуют пять поражающих факторов: ударная волна, световое излучение, проникающая радиация, радиоактивное заражение и электромагнитный История создания импульс. Энергия ядерного взрыва распределяется примерно так: 50% расходуется на ударную волну, 35% – на световое излучение, 10% – на радиоактивное заражение, 4% – Теория взрыва на проникающую радиацию и 1% – на электромагнитный импульс. Явления, сопровождающие ядерный взрыв, в значительной мере зависят от условий и свойств Устройство бомбы среды, в которой он происходит. Защита от взрывов Ударная волна Примеры ракет Это основной поражающий Проблема культуры фактор ядерного взрыва, который производит разрушение, повреждение зданий и сооружений, а также поражает людей и животных. Источником УВ является сильное давление, образующееся в центре взрыва (миллиарды атмосфер). Образовавшееся при взрыве раскаленные газы, стремительно расширяясь, передают давление соседним слоям воздуха, сжимая и нагревая их, а те в свою очередь воздействуют на следующие слои и т. д. В результате в воздухе со сверхзвуковой скоростью во все стороны от центра взрыва распространяется зона высокого давления. Copyright © 2003 Все права защищены ORHON Networks

Защита от взрывов Навигация История создания Теория взрыва Устройство бомбы Защита от взрывов Примеры ракет Проблема культуры Copyright © 2003 Все права защищены ORHON Networks

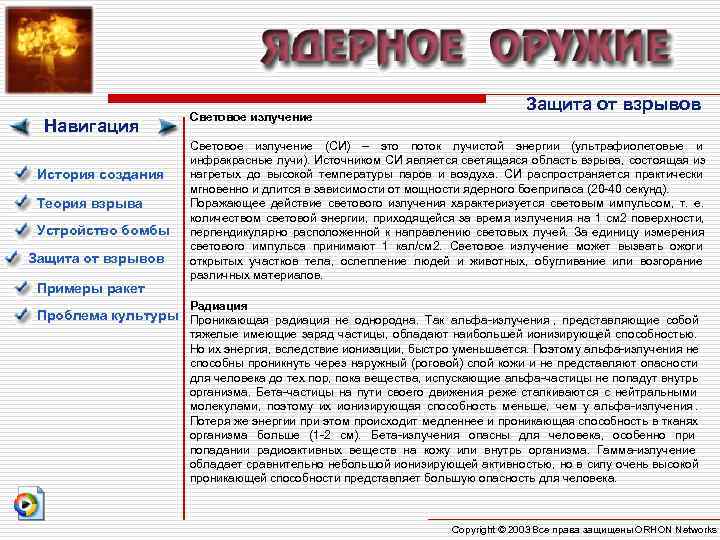

Защита от взрывов Световое излучение Навигация Световое излучение (СИ) – это поток лучистой энергии (ультрафиолетовые и инфракрасные лучи). Источником СИ является светящаяся область взрыва, состоящая из История создания нагретых до высокой температуры паров и воздуха. СИ распространяется практически мгновенно и длится в зависимости от мощности ядерного боеприпаса (20 -40 секунд). Теория взрыва Поражающее действие светового излучения характеризуется световым импульсом, т. е. количеством световой энергии, приходящейся за время излучения на 1 см 2 поверхности, Устройство бомбы перпендикулярно расположенной к направлению световых лучей. За единицу измерения светового импульса принимают 1 кал/см 2. Световое излучение может вызвать ожоги Защита от взрывов открытых участков тела, ослепление людей и животных, обугливание или возгорание различных материалов. Примеры ракет Радиация Проблема культуры Проникающая радиация не однородна. Так альфа-излучения , представляющие собой тяжелые имеющие заряд частицы, обладают наибольшей ионизирующей способностью. Но их энергия, вследствие ионизации, быстро уменьшается. Поэтому альфа-излучения не способны проникнуть через наружный (роговой) слой кожи и не представляют опасности для человека до тех пор, пока вещества, испускающие альфа-частицы не попадут внутрь организма. Бета-частицы на пути своего движения реже сталкиваются с нейтральными молекулами, поэтому их ионизирующая способность меньше, чем у альфа-излучения. Потеря же энергии при этом происходит медленнее и проникающая способность в тканях организма больше (1 -2 см). Бета-излучения опасны для человека, особенно при попадании радиоактивных веществ на кожу или внутрь организма. Гамма-излучение обладает сравнительно небольшой ионизирующей активностью, но в силу очень высокой проникающей способности представляет большую опасность для человека. Copyright © 2003 Все права защищены ORHON Networks

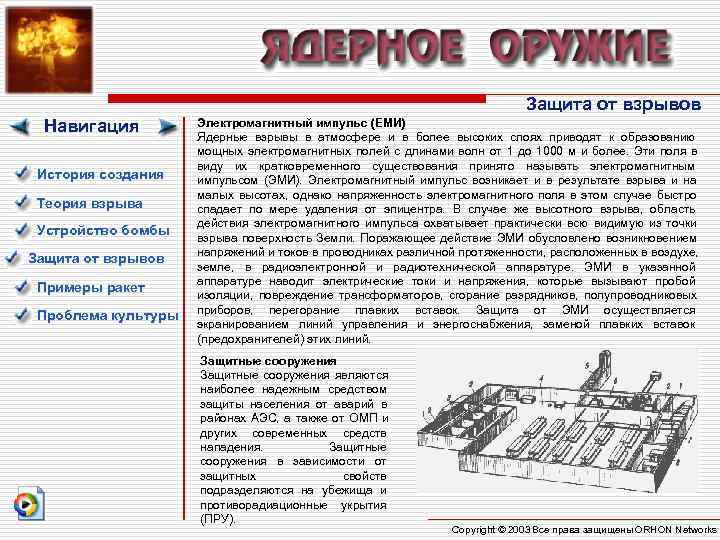

Защита от взрывов Навигация Электромагнитный импульс (EMИ) Ядерные взрывы в атмосфере и в более высоких слоях приводят к образованию мощных электромагнитных полей с длинами волн от 1 до 1000 м и более. Эти поля в виду их кратковременного существования принято называть электромагнитным История создания импульсом (ЭМИ). Электромагнитный импульс возникает и в результате взрыва и на малых высотах, однако напряженность электромагнитного поля в этом случае быстро Теория взрыва спадает по мере удаления от эпицентра. В случае же высотного взрыва, область действия электромагнитного импульса охватывает практически всю видимую из точки Устройство бомбы взрыва поверхность Земли. Поражающее действие ЭМИ обусловлено возникновением напряжений и токов в проводниках различной протяженности, расположенных в воздухе, Защита от взрывов земле, в радиоэлектронной и радиотехнической аппаратуре. ЭМИ в указанной аппаратуре наводит электрические токи и напряжения, которые вызывают пробой Примеры ракет изоляции, повреждение трансформаторов, сгорание разрядников, полупроводниковых приборов, перегорание плавких вставок. Защита от ЭМИ осуществляется Проблема культуры экранированием линий управления и энергоснабжения, заменой плавких вставок (предохранителей) этих линий. Защитные сооружения являются наиболее надежным средством защиты населения от аварий в районах АЭС, а также от ОМП и других современных средств нападения. Защитные сооружения в зависимости от защитных свойств подразделяются на убежища и противорадиационные укрытия (ПРУ). Copyright © 2003 Все права защищены ORHON Networks

Защита от взрывов Навигация Кроме того, для защиты людей могут применяться простейшие укрытия. Убежища - специальные сооружения, предназначенные для защиты укрывающихся в них людей от всех поражающих факторов ядерного взрыва, отравляющих веществ, История создания бактериальных средств, а также от высоких температур и вредных газов, образующихся при пожарах. Теория взрыва Убежище состоит из основного и вспомогательных Устройство бомбы помещений. В основном помещении, предназначенном для размещения укрываемых, оборудуются двух- или Защита от взрывов трехъярусные нары-скамейки для сидения и полки для лежания. Вспомогательные помещения убежища — это Примеры ракет санитарный узел, фильтровентиляционная камера, а в сооружениях большой вместимости — медицинская Проблема культуры комната, кладовая для продуктов, помещения для артезианской скважины и дизельной электростанции. В убежище устраивается, как правило, не менее двух входов; в убежищах малой вместимости — вход и аварийный выход. К простейшим укрытиям относятся щели открытые и перекрытые. Простейшие укрытия обладают надежными защитными свойствами. Так, открытая щель в 1, 5– 2 раза уменьшает вероятность поражения ударной волной, световым излучением и проникающей радиацией, в 2— 3 раза снижает возможность облучения в зоне радиоактивного заражения. Перекрытая щель защищает от светового излучения полностью, от ударной волны — в 2, 5– 3 раза, от проникающей радиации и радиоактивного излyчения — в 200— 300 раз. Copyright © 2003 Все права защищены ORHON Networks

Примеры ракет Навигация С появлением у американцев ракетной системы <Минитмен> руководство Советского Союза явственно осознало уязвимость и техническое отставание своих МКР. В этих условиях решено было ускорить принятие на вооружение МБР Р-9 А. Она стала последней История создания боевой ракетой, разработанной под непосредственным руководством Теория взрыва С. П. Королева. 13 мая 1959 года специальным совместным постановлением ЦК Устройство бомбы КПСС и Правительства конструкторскому бюро "Южное" академика М. К. Янгеля поручили разработать межконтинентальную ракету на Защита от взрывов высококипящих компонентах топлива. В последствии она получила Примеры ракет обозначение Р-16. Необходимость разработки этой ракеты определялась низкими тактико-техническими и эксплуатационными Проблема культуры характеристиками первой советской МБР Р-7. 4 апреля 1961 года вышло в свет постановление Правительства, в котором КБ Королева назначалось головным по созданию принципиально нового БРК стационарного типа с межконтинентальной ракетой на твердом топливе, оснащенной моноблочной головной частью. Для испытаний ракет и реализации ряда других программ 2 января 1963 года, на базе объекта "Ангара", создается новый испытательный полигон Плесецк. Еще в конце 70 -х годов конструкторскому бюро А. Д. Надирадзе поручили разработать на базе твердотопливной МБР РТ-2 П «Тополь» межконтинентальную ракету, пригодную для размещения на самоходном автомобильном шасси. . Copyright © 2003 Все права защищены ORHON Networks

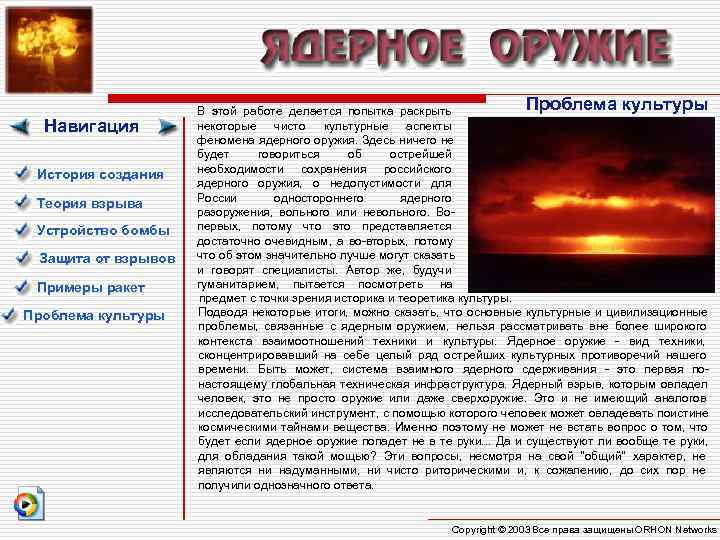

В этой работе делается попытка раскрыть Проблема культуры Навигация некоторые чисто культурные аспекты феномена ядерного оружия. Здесь ничего не будет говориться об острейшей необходимости сохранения российского История создания ядерного оружия, о недопустимости для России одностороннего ядерного Теория взрыва разоружения, вольного или невольного. Во- Устройство бомбы первых, потому что это представляется достаточно очевидным, а во-вторых, потому Защита от взрывов что об этом значительно лучше могут сказать и говорят специалисты. Автор же, будучи Примеры ракет гуманитарием, пытается посмотреть на предмет с точки зрения историка и теоретика культуры. Проблема культуры Подводя некоторые итоги, можно сказать, что основные культурные и цивилизационные проблемы, связанные с ядерным оружием, нельзя рассматривать вне более широкого контекста взаимоотношений техники и культуры. Ядерное оружие - вид техники, сконцентрировавший на себе целый ряд острейших культурных противоречий нашего времени. Быть может, система взаимного ядерного сдерживания - это первая по- настоящему глобальная техническая инфраструктура. Ядерный взрыв, которым овладел человек, это не просто оружие или даже сверхоружие. Это и не имеющий аналогов исследовательский инструмент, с помощью которого человек может овладевать поистине космическими тайнами вещества. Именно поэтому не может не встать вопрос о том, что будет если ядерное оружие попадет не в те руки. . . Да и существуют ли вообще те руки, для обладания такой мощью? Эти вопросы, несмотря на свой "общий" характер, не являются ни надуманными, ни чисто риторическими и, к сожалению, до сих пор не получили однозначного ответа. Copyright © 2003 Все права защищены ORHON Networks

Источники информации Навигация Литература: ОБЖ Под редакцией Ю. Л. Воробьёва. Учебник для 10 класса – Москва: ООО Изд. Астрель; ООО Изд. АСТ, 2003 год. История создания Теория взрыва Компакт-диск: Устройство бомбы Большая энциклопедия Кирилла и Мефодия на 8 CD Защита от взрывов Ресурсы Интернета: Примеры ракет Сайт, посвященный ядерному оружию: http: //reactor. far. ru/ http: //reactor. far. ru/ Проблема культуры При создании презентации использовались: - MS Power. Point; - Adobe Photoshop; - Avant browser; - А также, пальцы, зубы, голова и др ; Copyright © 2003 Все права защищены ORHON Networks
